XC3042-100PC84C PLCC84 Paketi, Mantık Blokları ve Performans

XC3042-100PC84C, tanınmış XC3000 ailesinden klasik bir programlanabilir mantık cihazıdır.Sabit işlevli yongalara güvenmeden dijital mantığı yönetmenin esnek bir yolunu sunar.Yaklaşık 3000 kullanılabilir geçit ve 5V çalışmayla eski kartlara ve uzun süredir çalışan sistemlere mükemmel uyum sağlar.Açılış sırasında yapılandırma verilerini yükleyerek yeniden programlayabilirsiniz, bu da güncellemeleri çok daha kolay hale getirir.84 pinli PLCC paketi, birçok I/O bağlantısı sunmaya devam ederken kart düzenlerini kompakt tutar.Endüstriyel makinelerden retro bilgi işlem projelerine kadar bu cihaz, güvenilir donanım tasarımlarını desteklemeye devam ediyor.Burada özelliklerine, yapısına ve gerçek dünyadaki kullanımlarına net bir göz atacaksınız.

Katalog

XC3042-100PC84C'ye Genel Bakış

XC3042-100PC84C yapılandırılabilir dijital mantık uygulaması için tasarlanmış CMOS SRAM tabanlı sahada programlanabilir kapı dizisidir.XC3000 ailesine aittir ve 84 pinli PLCC paketinde sağlanır.Cihaz 5 voltluk bir beslemeyle çalışır ve açılışta mantık fonksiyonlarını tanımlamak için konfigürasyon verilerine ihtiyaç duyar.İç yapısı, kontrol, arayüz ve veri işleme görevleri için programlanabilir mantık bloklarını ve esnek giriş ve çıkış bağlantılarını destekler.Bu bileşen yaygın olarak gömülü sistemlerde, endüstriyel ekipmanlarda ve uyarlanabilir donanım mantığı gerektiren eski dijital platformlarda kullanılır.XC3042-100PC84C aranıyor Mevcut stok, teslim süresi ve fiyatları kontrol etmek için bizimle iletişime geçin.

XC3042-100PC84C için Tipik Icc ve Frekans

Grafik, dikey eksende miliamper cinsinden tipik besleme akımını, megahertz cinsinden yatay eksende saat frekansına karşı çizer ve çalışma frekansıyla artan akımı gösterir.Her biri yükselen bir çizgiyle temsil edilen, Düşük Güç ve Yüksek Performans olarak etiketlenmiş iki çalışma modu tanımlanmıştır.Düşük Güç modu, 120 mA'ya yakın bir akımda yaklaşık 104 MHz'e ulaşırken, Yüksek Performans modu, 240 mA'ya yaklaşan akımla yaklaşık 178 MHz'e uzanır.Her iki eğrideki doğrusal eğilim, cihazın frekansa bağlı güç özelliklerini yansıtan, anahtarlama frekansı arttıkça dinamik akım tüketiminin orantılı artışını gösterir.

XC3042-100PC84C CAD Modeli

XC3042-100PC84C Sembolü

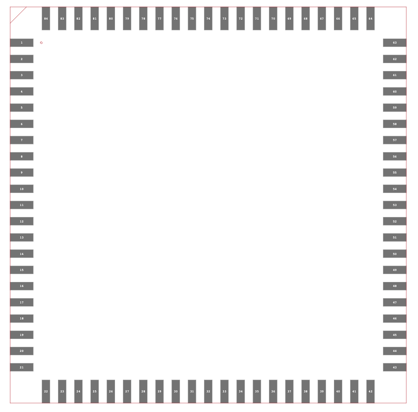

XC3042-100PC84C Ayak İzi

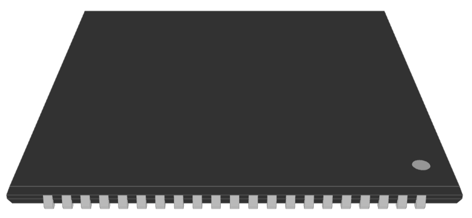

XC3042-100PC84C 3D model

XC3042-100PC84C'nin özellikleri

Kullanılabilir Mantık Kapısı Kapasitesi

XC3042-100PC84C, dijital devrelerin uygulanması için yaklaşık 3000 kullanılabilir mantık kapısı sağlar.Bu kapasite, tek bir programlanabilir cihaz içerisinde kontrol mantığını, veri yönlendirmeyi, durum makinelerini ve aritmetik işlemleri destekler.Birden fazla mantık fonksiyonunu tek bir bileşene entegre ederek, ayrı sabit mantık IC'lerine olan ihtiyacı azaltır ve kompakt kart düzenlerini destekler.

Yapılandırılabilir Lojik Blok Yapısı

Cihaz, programlanabilir mimarisinin çekirdeğini oluşturan 144 Yapılandırılabilir Mantık Bloğu içerir.Her blok, birleşimsel ve sıralı mantık işlevlerini gerçekleştirecek şekilde düzenlenebilir.Bu yapı, tasarımcıların öngörülebilir dijital çalışmayı sürdürürken uygulama gereksinimlerine göre özel donanım davranışını tanımlamasına olanak tanır.

Kullanıcı Giriş ve Çıkış Kaynakları

XC3042-100PC84C, kullanıcı tarafından erişilebilen 74 giriş ve çıkış pini içerir.Bu pinler harici belleğe, işlemcilere, kontrol hatlarına ve iletişim arayüzlerine doğrudan bağlantı sağlar.Mevcut IO sayısı, yerleşik ve eski platformlarda esnek sistem entegrasyonunu destekler.

Entegre Çip Belleği

Cihaz kendi iç yapısında toplam 30784 adet RAM biti barındırmaktadır.Bu bellek, geçici veri depolama, ara belleğe alma ve mantıkla ilgili işlevler için kullanılabilir.Dahili RAM'e sahip olmak, orta düzeyde depolama ihtiyaçları için harici belleğe bağımlılığı azaltır.

Standart 5 Volt Çalışma Aralığı

XC3042-100PC84C, 4,75 volt ila 5,25 volt besleme voltajı aralığında çalışır.Bu seri, standart 5 volt dijital sistemlerle uyumludur ve yerleşik tasarımlarda yaygın olarak kullanılan TTL ve CMOS tabanlı devrelerle uyumluluğu destekler.

Ticari Sıcaklık Aralığı

Belirtilen çalışma sıcaklığı aralığı 0 santigrat derece ila 85 santigrat derecedir.Bu, cihazı sabit termal koşulların korunduğu kontrollü iç mekan ticari ve endüstriyel ortamlar için uygun hale getirir.

84 Pinli PLCC Paket Formatı

Cihaz, J uçlu 84 pinli Plastik Kurşunlu Çip Taşıyıcı paketinde sunulmaktadır.Bu yüzeye montaj formatı, güvenli kart bağlantısını ve orta yoğunluktaki düzenlerde baskılı devre kartı alanının verimli kullanımını destekler.

SRAM Tabanlı Yeniden Programlanabilir Mimari

XC3042-100PC84C, SRAM tabanlı bir yapılandırma sistemi kullanır.Lojik konfigürasyonu, harici bir kaynaktan güç verildiğinde yüklenir ve tasarım güncellemeleri gerektiğinde cihazın yeniden programlanmasına olanak tanır.Bu, donanım değişimine gerek kalmadan tasarım esnekliğini destekler.

XC3000 Ailesi Mimarisi Uyumluluğu

Cihaz, XC3000 FPGA ailesinin mimarisini takip ediyor.Bu ürün serisinde kullanılan yerleşik yapılandırma yöntemlerini ve tasarım yaklaşımlarını destekleyerek ilgili cihazlarla tutarlı entegrasyon sağlar.

Hız Derecesi -100 Zamanlama Sınıflandırması

-100 hız derecesi cihazın zamanlama performansı kategorisini tanımlar.Pratik uygulamalarda kararlı ve öngörülebilir dijital sinyal davranışını destekleyerek XC3000 ailesi içindeki anahtarlama ve yayılma özelliklerini gösterir.

XC3042-100PC84C Teknik Özellikler

Ürün Özelliği	Özellik Değeri
Üretici	AMD Xilinx
Gerilim - Besleme	4.75V ~ 5.25V
Toplam RAM Bit Sayısı	30784
Tedarikçi Cihaz Paketi	84-PLCC (29.31x29.31)
Serisi	XC3000
Paket / Kasa	84-LCC (J-Kurşun)
Paket	Tepsi
Çalışma Sıcaklığı	0°C ~ 85°C (TJ)
LAB/CLB sayısı	144
G/Ç sayısı	74
Kapı Sayısı	3000
Montaj Tipi	Yüzey Montajı
Temel Ürün Numarası	XC3042
RoH Durumu	RoHS uyumlu değil
Nem Hassasiyet Seviyesi (MSL)	3 (168 Saat)
ULAŞIM Durumu	REACH Etkilenmez
ECCN	EAR99
HTSUS	8542.39.0001

XC3042-100PC84C'nin mimarisi

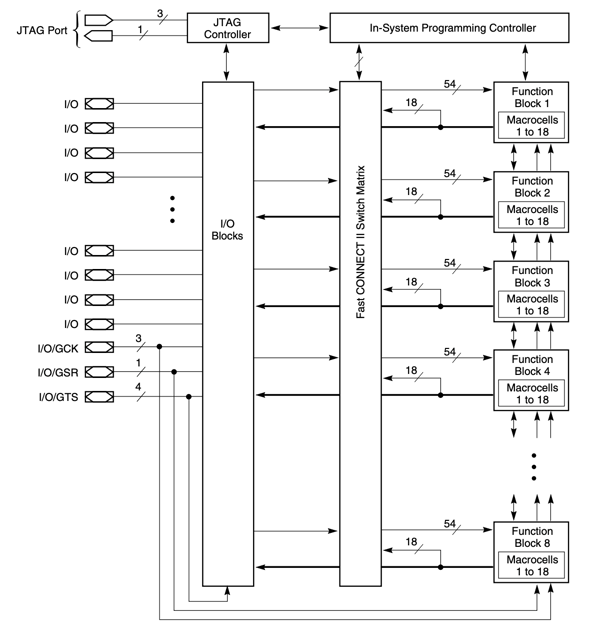

Her biri 18 makro hücre içeren sekiz fonksiyon bloğu etrafında yapılandırılmış olan cihaz, programlanabilir mantık kaynaklarını dahili sinyal yönlendirmeyi yöneten merkezi bir FastCONNECT II anahtar matrisi aracılığıyla bağlar.Her fonksiyon bloğu, 54 giriş hattı ve 18 çıkış yolu kullanarak matris ile arayüz oluşturur ve CPLD yapılarına özgü öngörülebilir ara bağlantı gecikmelerini destekler.Sol tarafta konumlandırılan G/Ç blokları harici pin bağlantısı sağlar ve saat, ayar sıfırlama ve üçlü durum dağıtımı için I O GCK, I O GSR ve I O GTS etiketli global kontrol sinyallerini entegre eder.Üstte bir JTAG denetleyicisi ve sistem programlama denetleyicisi belirerek sınır tarama uyumluluğunu ve yeniden programlanabilir yapılandırma yeteneğini gösterir.Kalın sinyal yolları, fonksiyon bloğu çıkışlarından G/Ç bloklarına doğrudan bağlantıları göstererek seçilen çıkışlar için yönlendirme aşamalarını azaltır.

XC95144XL'in AC Yük Devresi

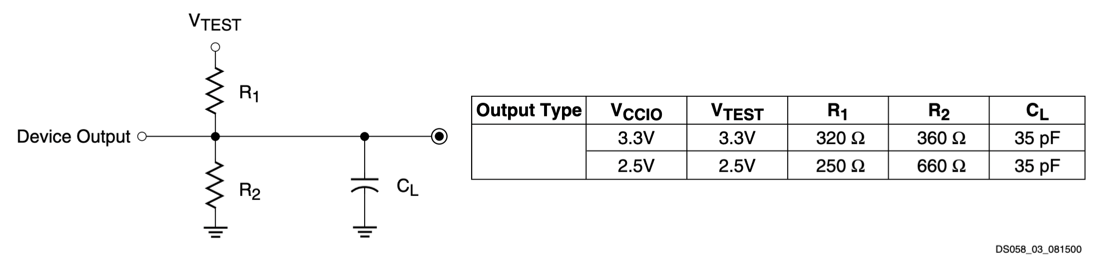

Test yükü konfigürasyonu, cihaz çıkışını, çıkış düğümünden toprağa bağlanan kapasitif yük CL ile VTEST'e bağlanan R1 ve toprağa bağlanan R2 tarafından oluşturulan dirençli bir bölücüye bağlar.Devre modelleri, kontrollü dirençli ve kapasitif yüklemeyi tanımlayarak AC zamanlama ölçümleri için anahtarlama koşullarının çıktısını verir.Bir tablo, VCCIO ve VTEST'in 320 ohm'luk R1 ve 360 ​​ohm'luk R2 kullanılarak 3,3 V'ye veya 250 ohm'luk R1 ve 660 ohm'luk R2 kullanılarak 2,5 V'ye ayarlandığı, CL'nin her iki durumda da 35 pF kaldığı iki çalışma seviyesi için değerleri belirtir.Bu konfigürasyon, tanımlanmış voltaj koşulları altında çıkış artış ve düşme özelliklerini değerlendirmek için standartlaştırılmış yükleme parametreleri oluşturur.

XC3042-100PC84C uygulamaları

Eski Gömülü Sistem Bakımı

XC3042-100PC84C, programlanabilir mantığın erken benimsenmesi sırasında geliştirilen gömülü sistemlerin bakımı için yaygın olarak kullanılmaktadır.Üretim ekipmanı, enstrümantasyon ve iletişim donanımındaki birçok kontrol panosu XC3000 mimarisi etrafında tasarlandı.Bu sistemlerin onarımı gerektiğinde cihaz, baskılı devre kartında herhangi bir değişiklik yapılmadan orijinal programlanabilir mantığın geri yüklenmesine olanak tanır.Bu, sistem davranışının, zamanlama ilişkilerinin ve sinyal uyumluluğunun korunmasına yardımcı olur.

XC3000 Mimarisini Temel Alan Endüstriyel Kontrol Sistemleri

XC3000 serisi cihazlarla oluşturulan endüstriyel kontrol platformlarında XC3042-100PC84C, sensörler ve aktüatörler arasındaki sıralamayı, sinyal yönlendirmeyi ve arayüz koordinasyonunu yönetir.5 voltluk çalışma aralığı, eski otomasyon sistemlerinde kullanılan mantık seviyelerine uygundur.Cihaz, programlanabilir donanım içerisinde zamanlama kontrolünü, veri yolu yönetimini ve ayrık mantık değişimini gerçekleştirerek uzun süreli üretim ortamlarında istikrarlı çalışmaya olanak tanır.

Retro Bilgisayar ve Donanım Restorasyon Projeleri

XC3042-100PC84C, erken programlanabilir mantık tasarımlarını korumayı veya yeniden oluşturmayı amaçlayan retro bilgi işlem projelerinde kullanılır.Orijinal olarak XC3042 cihazlarıyla oluşturulmuş genişletme kartlarının, geliştirme kartlarının ve arayüz modüllerinin geri yüklenmesine olanak tanır.Aynı konfigürasyon yapısını ve pin düzenini destekleyerek, tasarım dosyaları mevcut olduğunda yeniden programlamaya izin verirken orijinal donanım davranışının korunmasına yardımcı olur.

Erken FPGA Mimarisinin Eğitimsel Çalışması

Cihaz, birinci nesil SRAM tabanlı FPGA yapılarını anlamak için bir öğretim platformu görevi görüyor.Öğrenciler gerçek bir donanım aygıtında yapılandırılabilir mantık bloklarını, dahili bellek kaynaklarını ve harici yapılandırma yöntemlerini inceleyebilirler.Bu mimariyle çalışmak, erken programlanabilir mantık sistemlerinin nasıl organize edildiğine ve dijital işlevlerin donanıma nasıl eşlendiğine dair pratik bilgiler sağlar.

Mevcut XC3042 Kurulumlarında Doğrudan Değiştirme

XC3042-100PC84C, halihazırda XC3042 serisi bileşenleri kullanan sistemler için yedek parça olarak işlev görür.Aynı paket formatını, voltaj aralığını ve mimari yapıyı destekleyerek eskiyen ekipmanların onarımına veya yenilenmesine olanak tanır.Bu yaklaşım, yeniden tasarlamayı veya daha yeni programlanabilir platformlara dönüştürmeyi gerektirmeden eski sistemlerin hizmet ömrünü uzatır.

Cihaz Parçası İşaretlemesi XC3042-100PC84C

Paket çizimi, sipariş bilgilerini tanımlayan etiketli parça işaretleme alanlarına sahip bir TQ144 cihazının üstten görünümünü sunar.Cihaz tipi, aile tanımını belirten XC95xxxXL olarak görünürken, TQ144 paket kodu 144 pinli ince dörtlü düz paketi tanımlar.Hız derecesi 7C olarak işaretlenmiştir; burada sayısal değer zamanlama performansını, harf ise ticari çalışma sıcaklığı aralığını belirtir.Cihaz parça numarasıyla ilgili olmayan, izlenebilirlik veya parti bilgilerini sipariş tanımlayıcılardan ayıran ayrı bir yatay çizgi gösterilir.Pim 1'in konumu, paketin yönünü tanımlamak için bir köşede dairesel bir göstergeyle işaretlenmiştir.

XC3042-100PC84C Avantajları ve Dezavantajları

Avantajları

• SRAM tabanlı yapı, tasarım değişiklikleri gerektiğinde mantığın yeniden programlanmasına olanak tanır

• Yerleşik XC3000 mimarisi, uzun vadeli eski sistemlerde istikrarlı çalışmayı destekler

• 5 volt besleme aralığı eski TTL ve CMOS mantık seviyelerine uygundur

• Orta düzeyde geçit sayısı, küçük ve orta ölçekli dijital kontrol görevlerine uygundur

• Daha önceki gömülü ve endüstriyel platformlara yaygın olarak entegre edilmiştir

• 84 pinli PLCC paketi, kompakt yüzeye monte kart düzenlerini destekler

Dezavantajları

• 5 voltluk çalışma, modern düşük voltajlı dijital sistemlerle uyumlu değildir

• Mevcut nesil FPGA cihazlara göre mantık kapasitesi sınırlıdır

• Güç tüketimi daha yeni düşük voltajlı programlanabilir mantık ailelerinden daha yüksektir

• Yerleşik çarpanlardan ve özel sinyal işleme kaynaklarından yoksundur

• Gelişmiş saat yönetimi veya yüksek hızlı arayüz özelliklerini içermez

• Modern FPGA tasarım ortamlarında geliştirme aracı uyumluluğu sınırlıdır

XC3042-100PC84C Alternatifleri

Parça Numarası	Üretici	Temel Özellikler	Kullanım Örneği/Notlar
XC3042-100PQ100C	AMD	Yaklaşık 3.000 sistem kapısına ve 144 yapılandırılabilir mantık bloğuna sahip XC3000 ailesi FPGA.5V'luk bir beslemeyle çalışır ve yüzeye monte paketlemeyi destekler.	Eski programlanabilir mantık tasarımlarında, arayüz kontrolünde ve orta yoğunluklu dijital uygulamalarda kullanılır.
XC3042-125PQ100C	AMD	Alternatif hız derecesine sahip benzer XC3042 cihazı.Bir PQFP paketinde yapılandırılabilir mantık kaynakları ve esnek G/Ç sağlar.	Zamanlama gereksinimlerinin orta düzeyde olduğu dijital kontrol ve iletişim devreleri için uygundur.
XC3030L-8VQ64C	AMD	Yapılandırılabilir mantık blokları ve kompakt paket tasarımıyla XC3000L serisinden düşük güçlü FPGA.Azaltılmış güç tüketimi için tasarlanmıştır.	Güce duyarlı gömülü sistemler ve tüketici elektroniği ürünleri için uygundur.
XC3030L-8VQ64I	AMD	Genişletilmiş sıcaklık aralığına ve esnek programlanabilir mantık kaynaklarına sahip endüstriyel sınıf düşük güçlü FPGA.	Daha zorlu ortamlarda güvenilir çalışma gerektiren endüstriyel kontrol ve gömülü sistemlerde kullanılır.

AMD Xilinx Hakkında

AMD Xilinx, Advanced Micro Devices, Inc.'in uyarlanabilir ve yerleşik bilgi işlem bölümü olarak faaliyet göstermektedir. Kuruluşun kökeni, 1984 yılında Kaliforniya'da kurulan ve üretim sonrasında yapılandırılabilen programlanabilir mantık aygıtlarını piyasaya sürdüğü Xilinx, Inc.'e dayanmaktadır.Yıllar geçtikçe şirket iletişim altyapısı, endüstriyel otomasyon, havacılık sistemleri, otomotiv elektroniği ve veri merkezi hızlandırma alanlarında kullanılan programlanabilir platformlara doğru genişledi.Portföyünde programlanabilir mantık cihazları, çip platformlarındaki uyarlanabilir sistemler, geliştirme yazılımları ve donanım düzeyinde özelleştirmeyi destekleyen tasarım araçları yer almaktadır.2022'de AMD tarafından satın alınmasının ardından teknolojileri, programlanabilir mantığı yüksek performanslı işleme çözümleriyle birleştiren daha geniş bir yarı iletken portföyünün parçası haline geldi.

Sonuç

XC3042-100PC84C, 5V dijital sistemlerde programlanabilir mantığı yönetmenize yönelik pratik bir yol sunar.SRAM tabanlı yapısı sayesinde ihtiyaç duyduğunuzda konfigürasyonu yeniden yükleyebilir ve güncelleyebilirsiniz.Mantık kapasitesi, dahili RAM ve esnek I/O bağlantılarının sağlam bir karışımını sunar.PLCC84 paketi birçok kart düzenine entegrasyonu kolaylaştırır.İster eski ekipmanın bakımını yapıyor ister restorasyon projeleri üzerinde çalışıyor olun, bu cihaz orijinal donanımın sorunsuz çalışmasını sağlamanıza yardımcı olur.Uyumluluk ve esneklik önemli olduğunda güvenilir bir seçim olmaya devam ediyor.
