4,7 kΩ Direnç Kılavuzu: Renk Kodu, Kullanımlar, Test ve Değer Karşılaştırması

4,7 kΩ direnç, devrelerdeki akımı kontrol etmek ve voltajı ayarlamak için kullanılan yaygın bir elektronik parçadır.Bu makalede değerin ne anlama geldiği, renk bantlarının nasıl okunacağı ve ana özelliklerinin neler olduğu açıklanmaktadır.Ayrıca, yukarı çekme ve aşağı çekme sinyalleri, transistör kontrolü ve voltaj bölücüler gibi normalde nerede kullanıldığını da gösterir.Ayrıca bir multimetre kullanarak nasıl kontrol edeceğinizi ve 10 kΩ ve 47 kΩ dirençlerle nasıl karşılaştırılacağını da öğreneceksiniz.

Katalog

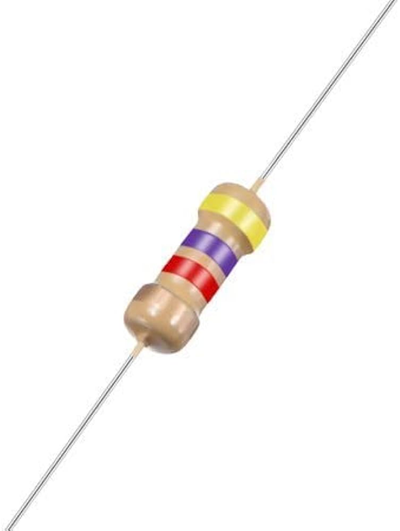

Şekil 1. 4,7 kΩ Eksenel Direnç

4,7 kΩ Direnç nedir?

4,7 kΩ direnç, 4.700 ohm (Ω) direnç değerine sahip bir dirençtir.“kΩ” kilo-ohm anlamına gelir, yani 4,7 kΩ = 4,7 × 1.000 Ω = 4.700 Ω.Bir devrede bu değer genellikle akımı daha güvenli bir seviyeye düşürmek veya bir düğümdeki voltaj seviyesini ayarlamak için kullanılır.Bir yoldan ne kadar akımın akabileceğini kontrol ederek sinyallerin sabit kalmasına yardımcı olur.Basit bir ifadeyle 4,7 kΩ direnç, devrenin çok fazla çekmesine izin vermeden akımı kontrol etmek veya voltajı şekillendirmek için kullanılan standart bir değerdir.

4,7 kΩ Direncin Elektriksel Özellikleri

4,7 kΩ'luk bir direnç birçok tipte ve boyutta yapılabilir, bu nedenle özellikleri seriye ve üreticiye göre değişir.Aşağıdaki tabloda veri sayfalarında göreceğiniz yaygın, ölçülebilir özellikler listelenmektedir.

Özellikler	Tipik Aralık
Nominal direnç	4,7 kΩ (4.700 Ω)
Hoşgörü	±%0,1, ±%0,5, ±%1, ±%2, ±%5
Güç derecesi (eksenel)	1/8W, 1/4W, 1/2W, 1W, 2W
Güç derecesi (SMD)	1/20 W, 1/16 G, 1/10 W, 1/8 W, 1/4 W
Sıcaklık katsayısı (TCR)	25, 50, 100, 200, 300 ppm/°C
İşletim sıcaklık aralığı	−55°C ila +155°C (tipine göre değişir)
Maksimum çalışma gerilim	~50 V'tan 500'e V (pakete/güce bağlıdır)
Maksimum aşırı yük gerilim	Şundan daha yüksek: çalışma voltajı (seriye bağlı)
Paket boyutu (SMD)	0201, 0402, 0603, 0805, 1206, 1210
Vücut ölçüsü (eksenel)	bağlıdır watt (daha yüksek W için daha uzun gövde)
Direnç teknoloji	Kalın film, ince film, metal film, tel sarılı
Uzun vadeli istikrar	örneğin, ±(%0,2) 1.000 saatin üzerinde (tipe bağlı) %1'e kadar
Gürültü (göreceli)	Daha aşağı metal/ince film, bazı kalın filmlerde daha yüksektir
Gerilim katsayı	Tipik olarak düşük;hassas türlerde daha fazla belirtilmiştir
nem / çevresel derecelendirme	Değişir (genel amaçlıdan yüksek güvenilirliğe kadar seriler)

4,7 kΩ Direnç Renk Kodu

Çoğu 4,7 kΩ direnç, değeri hızlı bir şekilde tanımlayabilmeniz için renkli bantlar kullanır.Bant sayısı (4, 5 veya 6) temel olarak kaç rakamın gösterileceğini ve sıcaklık katsayısı gibi ekstra bilgilerin dahil edilip edilmeyeceğini değiştirir.

4 Bantlı Renk Kodu

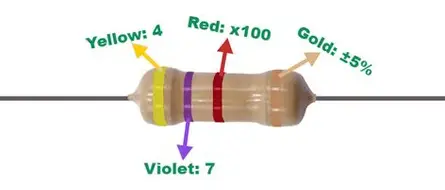

Şekil 2. 4 Bantlı 4,7 kΩ Renk Kodu

Bant Pozisyon	Renk	Anlamı	Değer
1. grup	Sarı	1. rakam	4
2. grup	Menekşe	2. rakam	7
3. grup	Kırmızı	Çarpan	×100 (10²)
4. grup	Altın	Hoşgörü	±%5

İlk iki bant 47 sayısını verir. Üçüncü bant (kırmızı) 100 ile çarpmak anlamına gelir, yani 47 × 100 = 4.700 Ω.Bu 4,7 kΩ'dur.Altın bant, direncin belirtilen değerden ±%5 oranında değişebileceğini gösterir.

5 Bantlı Renk Kodu

5 bantlı bir direnç fazladan bir rakam ekler, böylece değer çarpandan önce üç anlamlı rakam kullanır.Bu genellikle daha sıkı toleranslı parçalar için kullanılır.

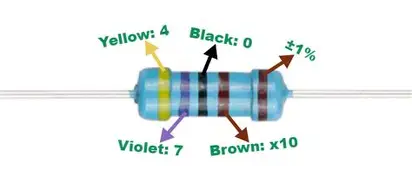

Şekil 3. 5 Bantlı 4,7 kΩ Renk Kodu

Bant Pozisyon	Renk	Anlamı	Değer
1. grup	Sarı	1. rakam	4
2. grup	Menekşe	2. rakam	7
3. grup	Siyah	3. rakam	0
4. grup	Kahverengi	Çarpan	×10 (10¹)
5. grup	Kahverengi	Hoşgörü	±%1

İlk üç bant 470'i oluşturur. Çarpan bant (kahverengi) ×10 anlamına gelir, yani 470 × 10 = 4.700 Ω.Bu 4,7 kΩ'a eşittir.Son bant (kahverengi), ±%1 toleransı gösterir; bu genellikle yaygın 4 bantlı parçalardan daha hassastır.

6 Bantlı Renk Kodu

6 bantlı bir direnç, toleransa ek olarak bir sıcaklık katsayısı (tempco) bandı içerir.Bu, sıcaklık değiştikçe değer istikrarına önem verdiğinizde kullanışlıdır.

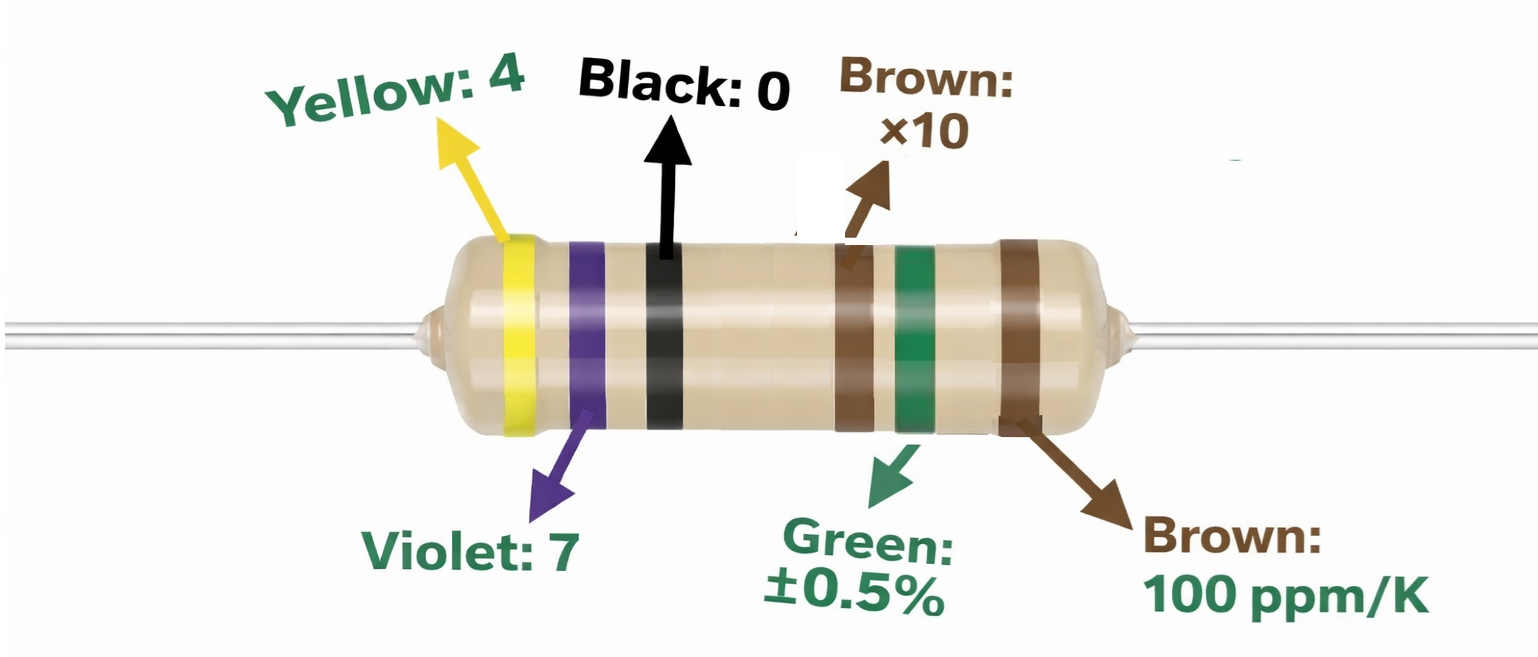

Şekil 4. 6 Bantlı 4,7 kΩ Renk Kodu

Bant Pozisyon	Renk	Anlamı	Değer
1. grup	Sarı	1. rakam	4
2. grup	Menekşe	2. rakam	7
3. grup	Siyah	3. rakam	0
4. grup	Kahverengi	Çarpan	×10 (10¹)
5. grup	Yeşil	Hoşgörü	±%0,5
6. grup	Kahverengi	Tempco	100 ppm/°C

Yeşil bant, direncin 4,7 kΩ'dan ±%0,5 oranında değişmesine izin verildiği anlamına gelir.Kahverengi tempco bandı, direncin yaklaşık 100 ppm/°C değiştiği anlamına gelir; bu, °C başına %0,01'dir (çünkü 100 ppm = 100/1.000.000).Daha düşük ppm/°C değerleri genellikle sıcaklıklar yükseldiğinde veya düştüğünde daha iyi stabilite anlamına gelir.Bu nedenle tutarlı direncin sıcaklıktan önemli olduğu yerlerde 6 bantlı dirençler sıklıkla kullanılır.

4,7 kΩ Direnç Uygulamaları

4,7 kΩ direnç, özellikle mantık sinyalleri ve küçük sinyal devreleri etrafında birçok pratik tasarıma uyan "orta" bir değerdir.Aşağıda devrelerde kullanımının yaygın yolları verilmiştir.

1. Dijital girişler için çekme direnci

4,7 kΩ'luk bir çekme, anahtar veya çıkış açıkken dijital girişin temiz bir YÜKSEK okumasına yardımcı olur.Küçük gürültüyle mücadele edecek kadar güçlü bir çekiş sağlar, ancak hat DÜŞÜK çekildiğinde akımı hala makul tutar.Bu değer, mikrodenetleyici girişlerinde ve açık drenaj çıkışlarında yaygın olarak görülür.Kararlılığın önemli olduğu paylaşılan sinyal hatlarında da yaygındır.

2. Kararlı DÜŞÜK durum için aşağı çekme direnci

4,7 kΩ'luk bir aşağı çekme, hiçbir şey onu yönlendirmediğinde sinyali DÜŞÜK'te tutar.Bu, durumu rastgele değiştirebilen "değişken" girişleri önler.Genellikle düğmeler, sensör çıkışları ve etkinleştirme pinleriyle birlikte kullanılır.Değer, devreyi ağırlaştırmadan net bir seviye tanımlayacak kadar güçlüdür.

3. Küçük sinyal aşamalarında transistör önyargısı

BJT veya MOSFET sürücü bölümlerinde, bir baz/geçit düğümü için bir önyargı yolu ayarlamak için sıklıkla 4,7 kΩ kullanılır.Bir kontrol sinyalinin transistör girişini ne kadar güçlü yönlendirdiğini kontrol etmeye yardımcı olur.Birçoğu, aşırı sürücü akımı olmadan sağlam bir kontrol yolu istediklerinde bunu seçiyor.Ayrıca sürüş sinyali bağlantısı kesildiğinde girişin şarjlı kalmasını önlemeye de yardımcı olur.

4. Referans veya algılama düğümleri için voltaj bölücü

4,7 kΩ'luk bir direnç, öngörülebilir bir düğüm voltajı için bir bölücü oluşturmak üzere genellikle başka bir dirençle eşleştirilir.Giriş ölçeklendirme, referans ayarı ve sensör okuma devreleri için kullanılır.Değer pratiktir çünkü çok büyük bileşenler gerektirmez ve yine de bölücü akımını orta düzeyde tutar.Birçok standart direnç değeriyle eşleştirmek de kolaydır.

5. Sinyal hattı sönümlemesi veya hafif yükleme

Bazı sinyal yollarında, istenmeyen dalgalanmayı azaltmak veya bir düğümün davranışını şekillendirmek için hafif yük olarak 4,7 kΩ kullanılır.Yüksek empedanslı hatlarda küçük gürültü alımını sakinleştirmeye yardımcı olabilir.Bu, analog girişler ve karşılaştırıcı girişler çevresinde yaygındır.Amaç, düğümü ağır bir yüke dönüştürmeden daha istikrarlı bir hale getirmektir.

Multimetre Kullanarak 4,7 kΩ Direnç Nasıl Test Edilir?

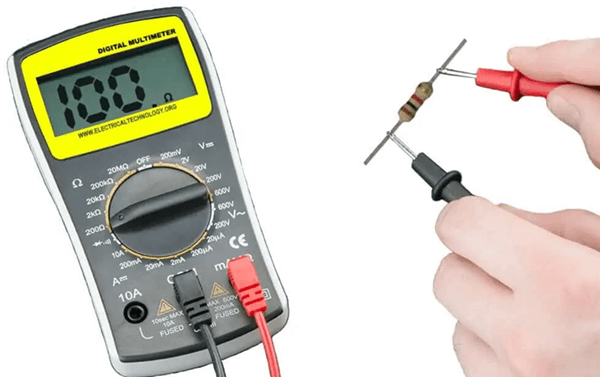

Şekil 5. Dijital Multimetre Kullanarak Bir Direncin Ölçülmesi

Hızlı bir multimetre kontrolü, bir direncin beklenen değere yakın olup olmadığını doğrular.Bu, sorunları giderirken veya parçaları sıralarken faydalıdır.

1. Adım: Multimetreyi doğru şekilde kurun

Multimetreyi açın ve direnç (Ω) moduna ayarlayın.Ölçüm aletiniz manuel aralıktaysa 20 kΩ gibi 4,7 kΩ'un üzerinde bir aralık seçin.Probların doğru portlara (COM ve Ω) takıldığından emin olun.Ölçüm cihazının normal tepki verdiğini görmek için prob uçlarına kısaca dokunun.

Adım 2: Ölçmeden önce direnci izole edin

En doğru okuma için direncin devre dışında ölçülmesi gerekir.Hala bir kart üzerinde lehimlenmişse, diğer parçalar okumayı değiştiren paralel yollar oluşturabilir.Çıkarmak mümkün değilse, rezistörün bir ayağını kaldırın, böylece artık tam olarak bağlı olmaz.Bu adım çok düşük görünen yanlış okumaları önler.

Adım 3: Direnç değerini ölçün

Direncin her bir ucuna bir sonda tutun.Zayıf bağlantı nedeniyle değerin atlamaması için teması sürekli tutun.Görüntülenen direnci okuyun ve 4,70 kΩ'a yakın olup olmadığını not edin.Direncin toleransına bağlı olarak küçük bir sapma normaldir.

Adım 4: Beklenen aralığı kullanarak sonucu değerlendirin

Biliyorsanız, okumayı direncin toleransıyla karşılaştırın.Ortak bir ±%5 kısım için normal aralık yaklaşık 4,465 kΩ ila 4,935 kΩ'dur.±%1'lik bir kısım için normal aralık yaklaşık 4,653 kΩ ila 4,747 kΩ'dur.Sayaç OL (açık hat) veya beklenen aralığın çok dışında bir değer gösteriyorsa direnç hasar görmüş olabilir veya ölçüm ayarı yanlış olabilir.

4,7 kΩ ile 10 kΩ ve 47 kΩ Dirençlerin karşılaştırılması

Bu üç değer genellikle aynı "işler" için kullanılır (çekişler, öngerilim yolları ve bölücüler gibi), ancak direnç akımı ve yüklemeyi değiştirdiği için farklı davranırlar.Aşağıdaki tablo pratik elektriksel farklılıkları ve her bir değerin genellikle ne zaman seçildiğini göstermektedir.

Özellikler	4,7 kΩ	10 kΩ	47 kΩ
Şu an saat 5'te V (ben = V/R)	1,06 mA	0,50 mA	0,106 mA
Şu an saat 12'de V	2,55 mA	1,20 mA	0,255 mA
Direnç 4,7 kΩ'a oran	1×	2,13 kat daha yüksek	10 kat daha yüksek
Gerilim düşüşü 1 mA'da direnç boyunca	4,7V	10V	47V
Güç dağıtımı 5 V'ta (P = V²/R)	5,32mW	2,50 mW	0,53mW
Güç 12 V'ta dağılım	30,6 mW	14,4mW	3,06 mW
RC zamanı 100 nF kapasitör ile sabit	0,47 ms	1,00 ms	4,70 ms
RC kesintisi 100 nF ile frekans (fc = 1/2πRC)	339Hz	159Hz	33,9Hz
Mevcut 1 V artış başına değişim	0,213mA/V	0,100mA/V	0,0213mA/V
Çıkış bölücüde empedans katkısı	Düşük	Orta	Yüksek
Şarj süresi 100 nF ile %63'e	0,47 ms	1,00 ms	4,70 ms
Şarj süresi ~%99'a kadar (≈5τ)	2,35 ms	5,00 ms	23,5 ms
Tipik ADC kaynak empedans etkisi	Minimum hata	Kabul edilebilir hata	Dikkat çekici hata mümkün
Hassasiyet kaçak akıma (1 µA kaçak hatası)	%0,47 hata	%1,0 hata	%4,7 hata
akraba sinyal yerleşme hızı	Hızlı	Orta	Yavaş

Sonuç

4,7 kΩ direnç birçok devrede iyi çalışan dengeli bir direnç sağlar.Renk kodu, değerini ve doğruluğunu gösterir ve bir multimetre testi, hala düzgün çalışıp çalışmadığını doğrular.Genellikle sinyalleri sabit tutmak, transistör girişlerini kontrol etmek ve sabit voltaj seviyeleri oluşturmak için kullanılır.Daha düşük veya daha yüksek değerlerle karşılaştırıldığında orta düzeyde bir akım çeker ve güvenilir kalır, bu nedenle yaygın olarak kullanılır.
