MPC8548EVUAUJ Blok Diyagramını ve Performans Yeteneklerini Anlama

MPC8548EVUAUJ, ağ sistemlerinde hızlı ve istikrarlı veri hareketini gerçekleştirmek için tasarlanmıştır.Bunu, günün her saati güvenilir performansa ihtiyaç duyan yönlendiriciler, anahtarlar, ağ geçitleri ve diğer iletişim ekipmanlarının içinde bulacaksınız.32 bit PowerPC e500 çekirdeğinde çalışır ve 1,333 GHz'e kadar hızlara ulaşabilir, paket işleme ve sistem kontrolü için size sağlam işlem gücü sağlar.Yerleşik Gigabit Ethernet bağlantı noktaları, bellek kontrolü ve güvenlik özellikleriyle birçok önemli işlevi tek bir yongada tutar.Bu, daha az harici parça ve daha temiz bir kart düzeni anlamına gelir.Ayrıca, işleri yavaşlatmadan güvenli veri trafiğini yönetmenize yardımcı olan donanım şifreleme desteğinden de yararlanırsınız.Bu kılavuz, özellikleri, teknik ayrıntıları, uygulamaları ve genel avantajları konusunda açık ve basit bir şekilde size yol gösterir.

Katalog

MPC8548EVUAUJ Genel Bakış

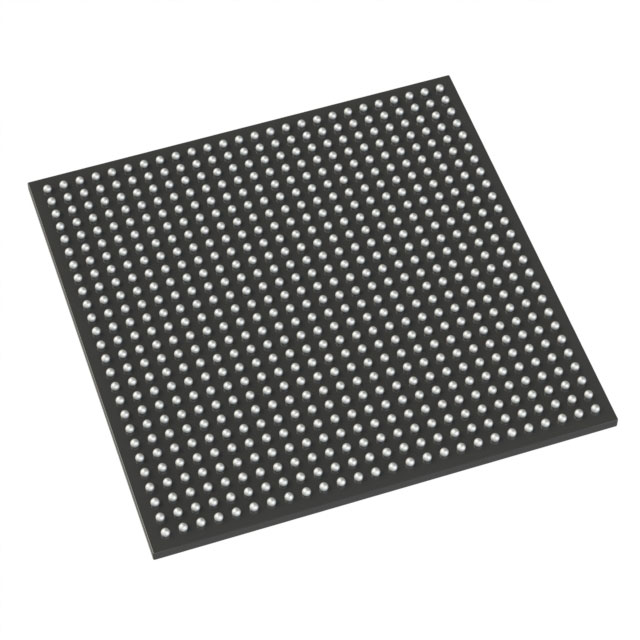

MPC8548EVUAUJ PowerPC e500 çekirdeği üzerine kurulu ve ağ ve iletişim sistemleri için tasarlanmış 32 bitlik yerleşik bir mikroişlemcidir.Yüksek saat hızlarını destekler ve bellek kontrolünü, Gigabit Ethernet arayüzlerini, PCI bağlantısını ve seri iletişim bağlantı noktalarını tek bir çipte birleştirir.Cihaz, yönlendiricilerde, anahtarlarda, kablosuz baz istasyonlarında ve endüstriyel ağ geçitlerinde veri yönlendirmeyi, paket işlemeyi ve sistem kontrolünü yönetir.Çip üzerinde güvenlik hızlandırma şifreli veri aktarımını desteklerken, önbellek işlem verimliliğini artırır.Kompakt paketi yoğun pano düzenlerine ve uzun süreli çalışmaya uygundur.MPC8548EVUAUJ'u arıyorum.Mevcut stok, teslimat süresi ve fiyatları kontrol etmek için bizimle iletişime geçin.

MPC8548EVUAUJ'un özellikleri

Tek Çekirdekli 32 Bit PowerPC e500 Mimarisi

MPC8548EVUAUJ, yerleşik ağ ve iletişim platformları için tasarlanmış 32 bit PowerPC e500 çekirdeğini kullanır.Tek bir işlem birimi içerisinde kontrol mantığını, veri yönlendirmeyi ve protokol işlemeyi yürütür.Mimari, sürekli çalışan cihazlarda istikrarlı performansın korunmasına yardımcı olan verimli talimat akışını ve öngörülebilir sistem davranışını destekler.Yapısı, işlemcinin, ek işlem çekirdeği gerektirmeden işletim sistemlerini ve ağ yığınlarını yönetmesine olanak tanır.

1,333 GHz'e Kadar Çalışma Hızı

Bu işlemci 1.333 GHz'e kadar frekanslarda çalışır.Daha yüksek saat hızı, paket tabanlı sistemlerde daha hızlı veri işlemeyi ve azaltılmış işlem gecikmesini destekler.Sabit verimin gerekli olduğu yönlendiricilerde, ağ geçitlerinde ve anahtarlama ekipmanlarında daha sorunsuz trafik yönetimi sağlar.Tanımlanan çalışma aralığı, tasarımcıların sistem ihtiyaçlarına göre performansı ve güç tüketimini dengelemesine olanak tanır.

Entegre Sinyal İşleme Motoru

Entegre Sinyal İşleme Motoru, iletişim ve veri işleme görevlerinde kullanılan aritmetik işlemleri destekler.Filtreleme, kodlama ve gerçek zamanlı veri işlemeyi içeren uygulamalarda performansı artırır.Cihaz, bu yeteneği çip üzerine entegre ederek harici sinyal işleme bileşenlerine olan ihtiyacı azaltır ve kompakt sistem tasarımının korunmasına yardımcı olur.

Entegre Güvenlik Motoru

Yerleşik Güvenlik Motoru, şifreleme ve şifre çözme işlevleri için donanım desteği sağlar.Aynı zamanda güvenli anahtar oluşturma ve korumalı iletişim oturumları için kullanılan bir rastgele sayı üretecini de içerir.Bu özellik, ağ ekipmanının şifrelenmiş trafiği doğrudan işlemci içinde işlemesine olanak tanıyarak, tutarlı sistem çalışmasını sürdürürken veri korumasını geliştirir.

Dörtlü 10 100 1000 Mbps Ethernet Arayüzleri

Cihaz, 10 Mbps, 100 Mbps ve 1000 Mbps veri hızlarını destekleyen dört Ethernet denetleyicisini entegre eder.Bu arayüzler, harici denetleyiciler olmadan birden fazla ağ bağlantı noktasına doğrudan bağlantı sağlar.Entegre Ethernet desteği, kart düzenini basitleştirir ve tek bir işlemci platformunda çok portlu iletişime izin verirken bileşen sayısını azaltır.

DDR DDR2 ve SDRAM için Bellek Denetleyicisi

Çip üzerinde bellek denetleyicisi DDR, DDR2 ve SDRAM bellek türlerini destekler.Bu uyumluluk, kapasite ve hız gereksinimlerine göre esnek bellek seçimine olanak tanır.Doğrudan bellek entegrasyonu, işlemci ile harici bellek aygıtları arasındaki veri aktarım verimliliğini artırarak sürekli iş yükleri altında istikrarlı sistem performansını destekler.

Entegre Çevresel Arayüzler

MPC8548EVUAUJ, harici cihazlarla iletişim için DUART, I2C, PCI ve RapidIO arayüzlerini içerir.Bu arayüzler sistem genişletmeyi, depolama bağlantısını ve bileşenler arasında yüksek hızlı veri alışverişini destekler.Entegrasyonları, ayrı arayüz denetleyicilerine olan ihtiyacı azaltır ve organize kart düzeyinde iletişimi destekler.

783 Pin FCBGA Yüzey Montaj Paketi

İşlemci, yaklaşık 29 x 29 mm ölçülerinde 783 bilyeli çevirmeli çip bilyeli ızgara dizisi paketinin içine yerleştirilmiştir.Bu yüzeye montaj formatı, kompakt kart yerleşimini ve birden fazla bağlantıda sabit elektrik temasını destekler.Paket tasarımı, ağ oluşturma ve gömülü iletişim ekipmanlarında kullanılan yüksek yoğunluklu düzenlere uygundur.

Çalışma Sıcaklığı Aralığı 0 C ila 105 C

Belirtilen çalışma sıcaklığı aralığı 0 C ila 105 C arasındadır. Bu aralık, kontrollü endüstriyel ve iletişim ortamlarında güvenilir performans sağlar.Uzun süreli çalışma sırasında yüksek iç sıcaklıklara maruz kalabilecek sistemleri destekler.

GÇ Gerilim Desteği 1,8 V 2,5 V ve 3,3 V

Cihaz, 1,8 V, 2,5 V ve 3,3 V giriş ve çıkış voltaj seviyelerini destekler. Çok seviyeli voltaj uyumluluğu, çok çeşitli çevresel bileşenlerle bağlantıya olanak tanır.Bu esneklik, farklı mantık standartları arasında sistem entegrasyonunu basitleştirir.

MPC8548EVUAUJ Teknik Özellikler

Ürün Özelliği	Özellik Değeri
Üretici	NXP Yarı İletkenler
Gerilim - G/Ç	1.8V, 2.5V, 3.3V
Tedarikçi Cihaz Paketi	783-FCBGA (29x29)
Hız	1.333 GHz
Serisi	MPC85xx
Güvenlik Özellikleri	Kriptografi, Rastgele Sayı Üreteci
RAM Denetleyicileri	DDR, DDR2, SDRAM
Paket / Kasa	783-BBGA, FCBGA
Paket	Tepsi
Çalışma Sıcaklığı	0°C ~ 105°C (TA)
Çekirdek Sayısı/Veri Yolu Genişliği	1 Çekirdek, 32-Bit
Montaj Tipi	Yüzey Montajı
ethernet	10/100/1000 Mb/sn (4)
Çekirdek İşlemci	PowerPC e500
Ortak İşlemciler/DSP	Sinyal İşleme;SPE, Güvenlik;SEC
Temel Ürün Numarası	MPC85

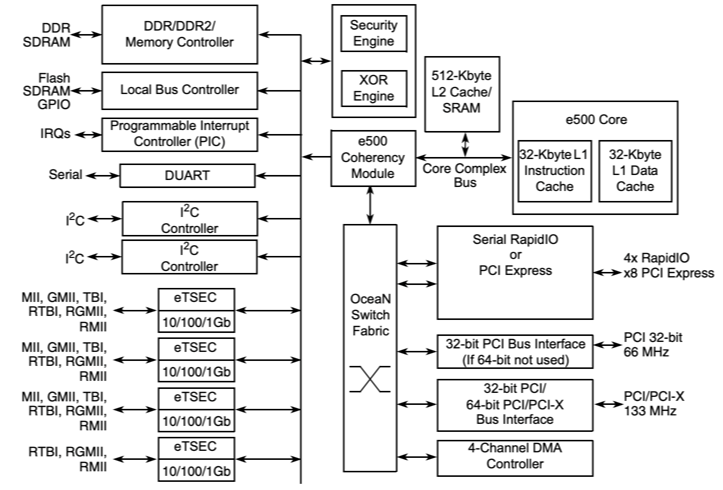

MPC8548EVUAUJ Cihaz Blok Şeması

PowerPC e500 çekirdeği etrafına entegre edilen mimari, 32 Kbayt L1 talimatını ve 32 Kbayt L1 veri önbelleklerini, çekirdek karmaşık veri yolu üzerinden bağlanan 512 Kbayt L2 önbellekle birleştirir.DDR ve DDR2 bellek denetleyicisi harici SDRAM ile arayüz oluştururken yerel veri yolu denetleyicisi flash, SRAM ve GPIO bağlantılarını destekler.Dört adet geliştirilmiş üç hızlı Ethernet denetleyicisi, standart MII ve RGMII ile ilgili arayüzler aracılığıyla 10, 100 ve 1000 Mbps çalışma sağlar.Yüksek hızlı bağlantı, Seri RapidIO veya PCI Express'in yanı sıra 32 bit PCI ve 64 bit PCI X arayüzleri tarafından sağlanır.Kriptografik hızlandırmalı ve rastgele sayı oluşturmaya sahip bir güvenlik motoru, bir XOR motoru ve dört kanallı bir DMA denetleyicisinin yanında çalışır.Alt sistemler arasındaki dahili veri hareketi, çip düzeninde tek bir sistem içerisinde işleme, bellek, ağ oluşturma ve çevresel arayüzleri birbirine bağlayan Ocean anahtar yapısı tarafından yönetilir.

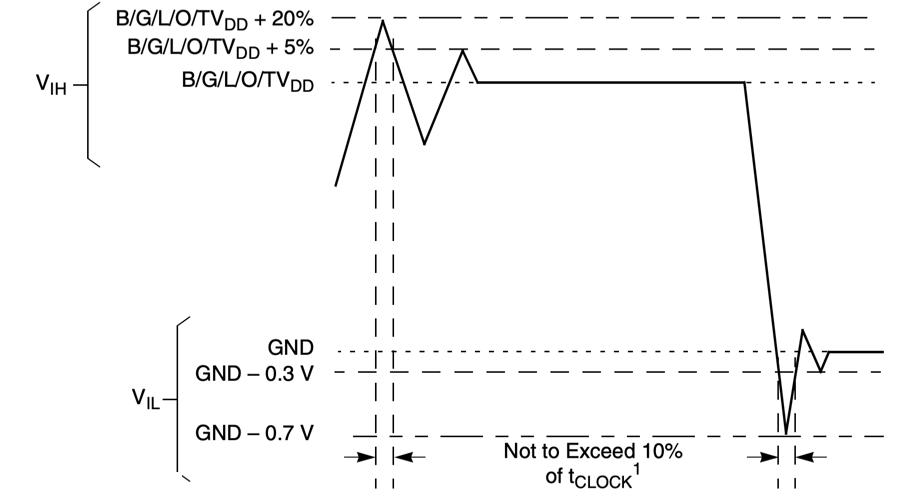

MPC8548EVUAUJ'nin Aşma Aşma Limitleri

Gerilim dalga biçimi sınırları, ilgili besleme raylarına göre cihaz arayüzlerinde izin verilen aşma ve yetersiz kalma seviyelerini tanımlar.Yüksek seviye giriş eşikleri B G L O TVDD'ye referanslıdır; kesikli sınır çizgileriyle gösterildiği gibi TVDD artı yüzde 20'ye ve TVDD artı yüzde 5'e kadar geçici aşmaya izin verilir.Düşük seviye sınırları toprağa referanslıdır ve eksi 0,3 V ve eksi 0,7 V'ye kadar olan hedef dışı marjları gösterir. Kararlı durum aralığının ötesindeki geçici sapmalar, DDR, PCI, I2C, JTAG veya Ethernet gibi arayüz türüne göre tanımlanan saat referansı ile geçerli saat periyodunun yüzde 10'unu aşmayacak bir süre ile sınırlandırılır.Diyagram, sinyal bütünlüğünü ve arayüz çalışma koşullarına uygunluğu sağlamak için elektriksel stres sınırlarını belirler.

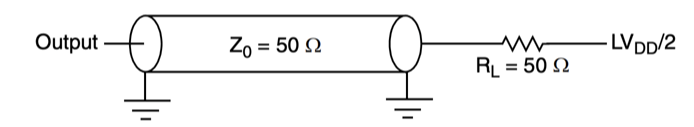

MPC8548EVUAUJ AC Test Yükü

Çıkış testi konfigürasyonu, eTSEC arayüzünün AC karakterizasyonu için kontrollü bir empedans ortamı tanımlar.Çıkış düğümü, LVDD'ye bölünmüş 50 ohm'luk bir yük direnci ile sonlandırılan, 50 ohm'luk karakteristik empedansla modellenmiş bir iletim hattını çalıştırır.Dengeli bir ölçüm düzenini temsil etmek için iletim yolunun her iki ucunda toprak referansları gösterilir.Bu düzenleme, standartlaştırılmış AC test koşulları altında sinyal zamanlamasını ve voltaj davranışını değerlendirmek için tanımlanmış yükleme ve öngerilim koşullarını oluşturur.

MPC8548EVUAUJ uygulamaları

Kurumsal ve Taşıyıcı Sınıfında Ağ Yönlendiricileri

MPC8548EVUAUJ, birden fazla ağ bağlantı noktasında sürekli paket trafiğini yöneten kurumsal ve taşıyıcı sınıfı yönlendiricilerde kullanılır.PowerPC e500 çekirdeği, yönlendirme tablolarını, iletme kararlarını ve protokol yığınlarını gerçek zamanlı olarak işler.Entegre dörtlü Gigabit Ethernet arayüzleri, çeşitli ağ bağlantılarına doğrudan bağlantıya izin vererek karttaki harici bileşenleri azaltır.Yerleşik bellek kontrolü ve donanım güvenliği desteğiyle işlemci, yerel ve geniş alan ağları genelinde şifrelenmiş veri akışlarını yönetirken istikrarlı verimi korur.

Ağ Anahtarları ve Çok Bağlantı Noktalı Ağ Geçitleri

Yönetilen anahtarlarda ve ağ geçitlerinde cihaz, bağlı sistemler arasındaki veri akışını koordine eder.Bağlantı noktaları arasında istikrarlı iletişimi sürdürürken çerçeve incelemesini, arabelleğe almayı ve trafik dağıtımını yönetir.Entegre PCI ve RapidIO arayüzleri, modüler sistemler içerisinde genişlemeyi ve yüksek hızlı ara bağlantıyı destekler.Bu kurulum, kompakt anahtarlama platformlarının birden fazla ayrı denetleyiciye ihtiyaç duymadan yapılandırılmış veri alışverişini yönetmesine olanak tanır.

Telekomünikasyon Altyapı Ekipmanları

Erişim birimleri ve iletim sistemleri gibi telekomünikasyon platformları, merkezi kontrol ve veri yönetimi için MPC8548EVUAUJ'yi kullanır.İşlemci, sistem görevlerini ve izleme işlevlerini denetlerken iletişim arayüzleri arasında istikrarlı veri hareketini destekler.Tanımlanmış çalışma sıcaklığı aralığı, kontrollü ağ tesislerinde sürekli çalışan ekipmanlarda kullanımı destekler.

Güvenli Ağ İletişimi ve VPN Cihazları

Güvenli ağ geçitleri ve VPN cihazları, şifrelenmiş trafiği ve oturum kontrolünü yönetmek için işlemciye güvenir.Entegre Güvenlik Motoru, korumalı iletişim kanallarını destekleyerek şifreleme ve şifre çözme işlemlerini doğrudan çip üzerinde gerçekleştirir.Bu, ek güvenlik işlemcilerine ihtiyaç duymadan güvenli uzak bağlantılara ve veri alışverişine olanak tanıyarak kompakt sistem mimarisinin korunmasına yardımcı olur.

Endüstriyel Gömülü Kontrol Sistemleri

Endüstriyel kontrol üniteleri, ağa bağlı cihazları denetlemek ve alt sistemler arasındaki iletişimi koordine etmek için MPC8548EVUAUJ'yi kullanır.Yapılandırılmış otomasyon platformları içerisinde veri toplamayı, durum raporlamayı ve kontrol sinyalizasyonunu yönetir.İşlemci, uzun çalışma döngüleri sırasında güvenilir çalışmayı destekleyerek gün boyu çalışan gömülü sistemler için uygun hale getirir.

Yüksek Performanslı Gömülü Bilgi İşlem Platformları

Gömülü bilgi işlem kartları, işletim sistemlerini ve iletişim hizmetlerini tek bir entegre cihazda çalıştırmak için bu işlemciyi kullanır.Tutarlı performans gerektiren sistemlerde bellek erişimini, çevre birimi kontrolünü ve veri işlemeyi yönetir.Entegre arayüzler, ölçeklenebilir bilgi işlem modüllerini desteklerken kart tasarımını basitleştirir.

Güvenli İletişim Sistemleri

Güvenli iletişim ekipmanı, kablolu ağlar arasında kontrollü veri alışverişini yönetmek için MPC8548EVUAUJ'yi entegre eder.İşlemci, korumalı mesaj işlemeyi, güvenli anahtar işlemlerini ve protokol denetimini destekler.Birleşik işleme, ağ oluşturma ve güvenlik özellikleri, korumalı veri aktarımına odaklanan iletişim platformlarının yapılandırılmış tasarımına olanak tanır.

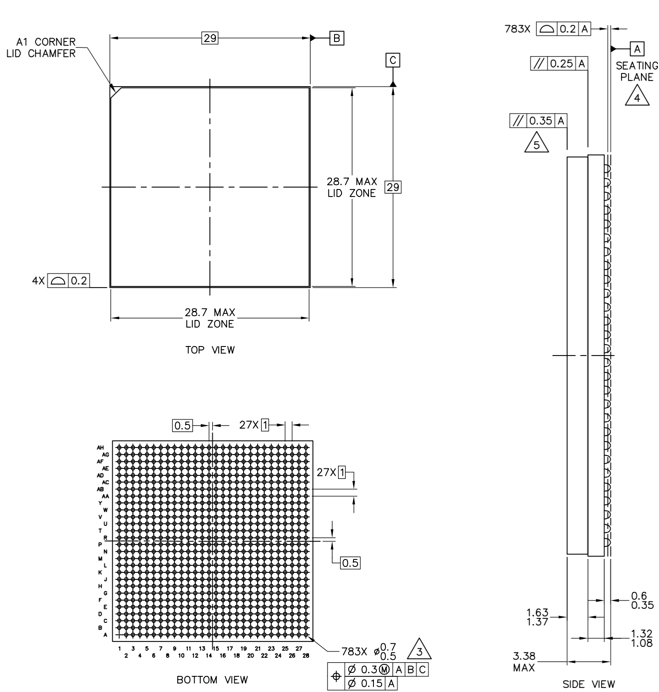

MPC8548EVUAUJ'un Ana Boyutları

Paket taslak çizimleri, tam kapaklı 783 uçlu FC CBGA ve FC PBGA versiyonları için mekanik boyutları ve top düzenini tanımlar.Üst görünüm, 28,7 x 28,7 mm'lik maksimum kapak bölgesi boyutlarını belirtir ve yönlendirme için A1 köşe pahını tanımlar.Alttan görünüm, pin tanımlaması için etiketli satır ve sütun koordinatları dahil olmak üzere, 0,8 mm aralıklı toplam 783 lehim topundan oluşan 27 x 27'lik bir top ızgara dizisini sunar.Yan görünüm, ortak düzlemlilik ve profil kontrolü toleranslarının yanı sıra 3,38 mm'ye kadar genel yükseklik sınırları ve oturma düzlemi referansları sağlar.Boyutsal bilgiler ve geometrik toleranslar, PCB ayak izi tasarımı ve montaj hizalaması için fiziksel kısıtlamalar oluşturur.

MPC8548EVUAUJ Avantajları ve Dezavantajları

Avantajları

• 1,333 GHz'e kadar çalışarak ağ sistemlerinde istikrarlı veri işlemeyi destekler

• Dört Gigabit Ethernet arayüzünü entegre ederek harici ağ denetleyicilerine olan ihtiyacı azaltır

• Güvenli veri işleme için çip üzerinde kriptografik hızlandırma ve rastgele sayı üreteci içerir

• Esnek bellek seçimine olanak tanıyan DDR, DDR2 ve SDRAM belleği destekler

• Yapılandırılmış sistem genişletmesi için RapidIO ve PCI arayüzleri sağlar

• 0 C ila 105 C arasında çalışmaya uygun olup, kontrollü endüstriyel ortamlara uygundur

• Yüksek entegrasyon düzeyi genel bileşen sayısını azaltır ve kart düzenini basitleştirir

Dezavantajları

• Tek çekirdekli tasarım, yoğun paralel yazılım ortamlarında performansı sınırlayabilir

• Entegre grafik desteği içermez

• Yerleşik SATA ve USB arayüzleri yoktur

• 783 pinli FCBGA paketi, hassas PCB düzeni ve kontrollü montaj gerektirir

• PowerPC mimarisi, yeni işlemci ailelerine kıyasla daha dar yazılım desteği sunabilir

• Uzun vadeli sistem tasarımları geliştirilirken yaşam döngüsü planlaması gözden geçirilmelidir

MPC8548EVUAUJ Alternatifleri

Parça Numarası	Üretici	Temel Özellikler	Kullanım Örneği/Notlar
MPC8548EVTAUJD	NXP ABD A.Ş.	Entegre DDR bellek denetleyicisi ve çoklu Gigabit Ethernet arabirimleriyle 1,33 GHz'e kadar çalışan PowerPC e500 çekirdek işlemci.Yüksek veri çıkışı ve ağ işleme için tasarlanmıştır.	Güçlü iletişim performansı gerektiren kurumsal ağ ekipmanlarında, telekom altyapısında ve gömülü sistemlerde kullanılır.
MPC8548EVTAUJC557	Serbest Ölçekli Yarı İletken	DDR/DDR2 bellek desteği ve gelişmiş iletişim arayüzlerine sahip yüksek performanslı PowerPC işlemci.−40 °C ile 85 °C arasındaki endüstriyel sıcaklık aralığını destekler.	Genişletilmiş sıcaklık ortamlarında çalışan endüstriyel ağ oluşturma, otomasyon kontrolörleri ve iletişim ağ geçitleri için uygundur.
MPC8548EVTAUJC	NXP ABD A.Ş.	Entegre bellek denetleyicisine ve yüksek hızlı iletişim arayüzlerine sahip PowerPC e500 çekirdeği.0 °C ila 70 °C aralığında istikrarlı performans için tasarlanmıştır.	Yaygın olarak ticari ağ cihazlarında, veri yönlendirme sistemlerinde ve gömülü bilgi işlem platformlarında kullanılır.
MPC8548EVUAQG	NXP ABD A.Ş.	Tümleşik Ethernet ve bellek desteğine sahip, yerleşik iletişim görevleri için optimize edilmiş PowerPC tabanlı işlemci.Endüstriyel sıcaklık kapasitesi.	Endüstriyel ağ geçitleri, ağ işlemcileri ve yüksek güvenilirliğe sahip iletişim ekipmanları için idealdir.

NXP Yarı İletkenler Hakkında

NXP Semiconductors N.V., merkezi Eindhoven, Hollanda'da bulunan küresel bir yarı iletken şirketidir.Kurumsal bir yeniden yapılanmanın ardından 2006 yılında kuruldu ve o zamandan beri karma sinyal ve gömülü işleme çözümlerinin önemli bir tedarikçisi haline geldi.Şirket, birden fazla bölgede tasarım ve araştırma merkezleri işletiyor ve otomotiv, endüstriyel, iletişim altyapısı ve mobil pazarlara hizmet veriyor.Ürün portföyü mikrokontrolörleri, uygulama işlemcilerini, güvenli tanımlama cihazlarını, analog bileşenleri ve bağlantı çözümlerini içerir.NXP, ulaşım, ağ oluşturma ve gömülü platformlarda kullanılan güvenli bağlantılara ve güvenilir elektronik kontrol sistemlerine odaklanmaktadır.

Sonuç

MPC8548EVUAUJ, işleme, ağ oluşturma ve güvenliği tek bir kompakt çipte bir araya getiriyor.Dört Gigabit Ethernet bağlantı noktası ve esnek bellek desteğinin yanı sıra yüksek hızda çalışan 32 bit PowerPC çekirdeğine sahip olursunuz.Yerleşik güvenlik motoru, şifrelenmiş verilerin doğrudan işlemci üzerinde yönetilmesine yardımcı olur, bu da iletişimin istikrarlı ve korunmasını sağlar.PCI, RapidIO ve çoklu voltaj seviyeleri desteğiyle birçok iletişim ve kontrol sistemine uyar.783 pinli FCBGA paketi yoğun kart düzenlerine izin verirken zorlu iş yüklerinin üstesinden gelmeye devam eder.Tek bir cihazda güvenilir veri yönlendirme ve sistem kontrolüne ihtiyacınız varsa, bu işlemci size performans ve entegrasyonun dengeli bir karışımını sunar.
