GC5330IEV Dijital Sinyal İşlemci: Özellikler, uygulamalar, alternatifler ve özellikler

Bu kılavuz, kablosuz sistemlerin daha iyi çalışmasına yardımcı olan akıllı bir dijital çip olan GC5330IEV ile ilgilidir.Hücre kuleleri, kablosuz tekrarlayıcılar ve test ekipmanı gibi şeylerde kullanılır.GC5330IEV birçok kablosuz sinyali işleyebilir ve hızı artırmaya, gürültüyü azaltmaya ve sinyalleri daha net hale getirebilir.Bu kılavuzda, bu çipin ne yaptığını, nasıl çalıştığını ve nerede kullanıldığını öğreneceksiniz.

Katalog

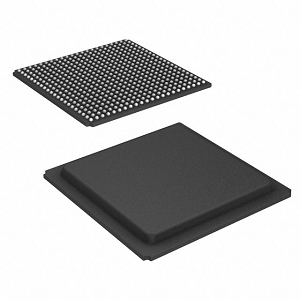

GC5330IEV Genel Bakış

. GC5330IEV Özellikle gelişmiş kablosuz iletişim sistemleri için tasarlanmış sofistike bir geniş bant iletimine sahip dijital sinyal işlemcisidir (DSP).Bu DSP, CDMA, GSM, TD-SCDMA, W-CDMA ve WIMAX gibi çeşitli standartları desteklemektedir ve bu da çeşitli iletişim altyapıları için çok yönlü hale getirir.Modern elektronik montajlara sorunsuz entegrasyon sağlayan yüzey montaj teknolojisi uygulamaları için uygun 484 top ızgara dizisi (BGA) ambalajına sahiptir.Daha geniş GC5330 ailesinin bir kısmı olan GC5330IEV, kardeşleri ile ortak bir çekirdek mimariyi paylaşıyor ve geniş bant iletim-haklı işlemlerinin performansını ve verimliliğini optimize etmeyi amaçlıyor.

Sistemleriniz için güvenilir bir DSP'yi kilitlemek istiyorsanız, şimdi GC5330IEV için bizimle bir toplu sipariş vermeyi düşünmek için harika bir zaman.

GC5330IEV CAD modelleri

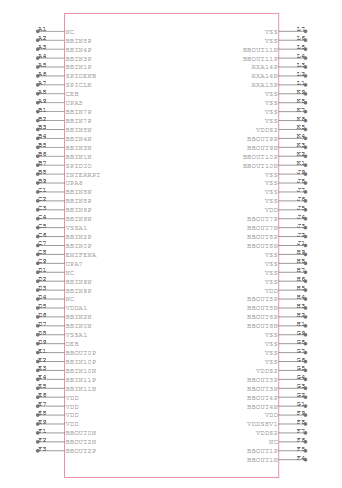

GC5330IEV sembolü

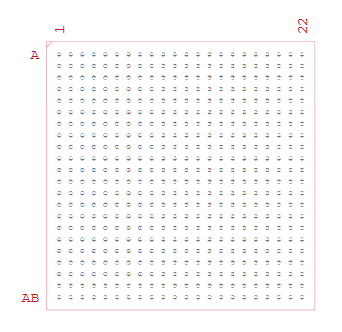

GC5330IEV Footprint

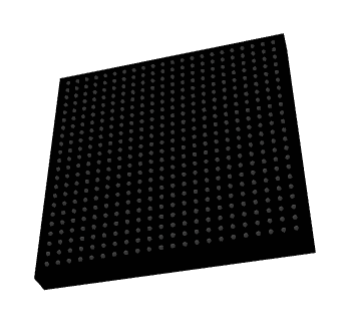

GC5330IEV 3D Model

GC5330IEV özellikleri

• Entegre İletim ve Dijital If Çözüm Alın: DSP, entegre dijital upconverter (DUC) ve Dijital DownConverter (DDC) işlevlerini içerir.Bu entegrasyon, birden fazla işlevselliği tek bir kompakt çözüme birleştirerek sinyal işleme zincirini basitleştirir, böylece sistemin karmaşıklığını ve boyutunu azaltır.

• Çoklu Kanal Desteği: GC5330IZEV, 4'e kadar iletim (TX) ve 8 alma (RX) kanalını destekler.Bu özellik, yüksek veri verimi ve gelişmiş sinyal bütünlüğü gerektiren modern kablosuz iletişim teknolojileri için harika olan karmaşık çok anten sistemlerinin işlenmesini sağlar.

• Yol işlevlerini iletin: GC5330IEV'in iletim yolundaki temel işlevler arasında Crest Faktörü Azaltma (CFR), Dijital Predistortigation (DPD) ve iletim eşitleme bulunur.Bu özelliklerin sinyal kalitesini ve doğrusallığını artırmaya ihtiyaç vardır, bu da iletişim sistemlerinin genel verimliliğini ve performansını artırır.

• Senkronizasyon özellikleri: Cihaz iki LVD giriş senkronizasyonu (Synca ve Syncb) ve bir LVDS çıktı senkronizasyonu ile donatılmıştır.Bu senkronizasyon özellikleri, veri iletiminde bütünlüğü ve tutarlılığı korumak için bir sistem içindeki birden fazla cihazda hassas zamanlama hizalamasını sağlar.

GC5330IEV Blok Diyagramı

GC5330/GC5337'nin blok diyagramı, baz istasyon sistemleri için tasarlanmış yüksek performanslı bir dijital iletim çözümünü göstermektedir.Bir ile başlar Temel bant arayüzü, dijital baz bandı verilerini çipin içine taşıyan 1.8V'de 24'e kadar LVD'ye kadar diferansiyel çift alıyor.Bu arayüz, kanal başına güç sayaçlarını içerir ve AGC (Otomatik kazanç kontrolü) optimal sinyal seviyelerini sağlamak için.. Dijital Kapatma/Yukarı Dönüştürücü (DDUC) Bloğu İletim (TX) veya Alma (RX) için yapılandırılabilir ve 12 kanala kadar destekler.Temel bandı sinyalini, numune hızlarını ayarlamak ve enterpolasyon veya dekorasyon uygulamak için FIR, Farrow ve CIC gibi çoklu filtreleme aşamalarından işler.İsteğe bağlı Sayısal olarak kontrol edilen osilatör (NCO) frekans çevirisi için de dahildir.Filtrelendikten ve koşullandırıldıktan sonra, sinyal TX yoluna girer, burada CFR (kret faktörü azaltma) ve DPD (dijital ön bozulma) blokları ile daha fazla enterpolasyona sahiptir.Bu bileşenler sinyalin dinamik aralığını optimize eder ve verimli iletim için doğrusallaştırır.ET (zarf izleme) ve Buc (bloka dönüştürücü) elemanları, yüksek frekanslı modülasyon için sinyali hazırlar.IF NCO aşaması, 40 Lvds hattı üzerinden 4 TX akışına 8 DAC'ye kadar 4 TX akışına çıktı.

Alma tarafında, sistem 60 LVD satırından yüksek hızlı ADC verilerini yakalar.Veriler DC Ofset İptal, Fe-AGC, Switch ve NCO blokları ile işlenir.Daha sonra, nihai yakalama ve güç ölçümünden önce eşitleme ve isteğe bağlı olarak I/Q dengesizlik düzeltmesinden geçerek R2C ve BDC'ye devam eder.Bu süreç esnek bant genişliklerini ve dekorasyon oranlarını destekler.Diyagramın altında çeşitli kontrol ve senkronizasyon arayüzleri gösterilmiştir.Bunlar arasında komut ve veri girişi için mikroişlemci arayüzler, test ve hata ayıklama için JTAG ve yapılandırma için SPI bulunur.Yüksek hızlı saatler ve senkronizasyon sinyalleri, giriş, işleme ve çıkış blokları arasında hassas zamanlamayı sağlar.Genel olarak, GC5330/GC5337 mimarisi, çeşitli kablosuz standartlar için esnek konfigürasyona sahip yüksek verimli dijital iletim için optimize edilmiştir.

GC5330IEV özellikleri

Tip	Parametre
Üretici	Texas enstrümanları
Ambalajlama	Toplu
Parça durumu	Modası geçmiş
İşlev	Dijital sinyal işlemcisi
RF Tipi	CDMA, GSM, TD-SCDMA, W-CDMA, WIMAX
Montaj türü	Yüzey montajı
Paket / Dava	484-BGA
Tedarikçi Cihaz Paketi	484-BGA
Temel Ürün Numarası	GC5330

GC5330IEV Uygulamalar

Kablosuz iletişim sistemleri

GC5330IEV, CDMA, GSM, TD-SCDMA, W-CDMA ve WIMAX gibi gelişmiş kablosuz protokolleri işlemek için tasarlanmıştır.Bu, modern baz istasyonlarında ve kablosuz altyapında kullanım için ideal bir DSP yapar.Entegre dijital upponversion ve Downfonversion özellikleri, çoklu kanal desteği ile birlikte, geniş bant RF sinyal işlemesini verimli bir şekilde yönetmesine izin verir.Cihaz, gerekli harici bileşenlerin sayısını azaltarak ve üstün sinyal bütünlüğü sunarak kablosuz iletişim sistemlerinin performansını artırır.

Kablosuz tekrarlayıcılar

Kablosuz tekrarlayıcı uygulamalarında, GC5330IEV zincirleri alma ve iletme arasında bir köprü görevi görür.Dijital filtreleme, gelen sinyallerin aşağı dönüşümünü ve giden sinyallerin geçişini sağlar.Bu, tekrarlayıcıların iletişim sinyallerini bozulmadan daha uzun mesafelerde aktarmasına izin verir.Krest faktörü azaltma ve dijital predistortion gibi özelliklerin dahil edilmesi, amplifiye yollarda iletim kalitesini korumayı da son derece uygun hale getirir.

Test ve ölçüm ekipmanı

GC5330IEV test ve ölçüm ekipmanlarında değerlidir.Geniş bant işleme kapasitesi ve esnek kanal kullanımı, çeşitli kablosuz protokollerde sinyalleri simüle etmesini, işlemesine ve analiz etmesini sağlar.Yüksek senkronizasyon doğruluğu ve gelişmiş sinyal koşullandırma özellikleri, laboratuvar ve saha test ortamlarında güvenilir ve tekrarlanabilir ölçümler sağlamaya yardımcı olur.

Noktadan noktaya radyolar

GC5330IEV, noktadan noktaya mikrodalga ve milimetre dalgalı radyo bağlantılarında kullanım için çok uygundur.Bu tür sistemlerde, yüksek veri hızı iletimi ve alımı, geniş bant genişliklerini ve sıkı senkronizasyonu işleyebilen DSP'leri gerektirir.Bu cihaz, bu ihtiyaçları verimli dijital işleme ile destekleyerek sabit kablosuz erişimde, ana taşıyıcı ağlarda veya özel endüstriyel bağlantılarda güvenilir iletişimi sağlıyor.

GC5330IEV Benzer Parçalar

• GC5318ize

• Max2090etp+t

• GC5328izer

GC5330IEV Avantajları

Gelişmiş güç amplifikatör verimliliği

GC5330IEV, Crest Faktörü Azaltma (CFR) ve Dijital Predistorsiyon (DPD) dahil ederek genel sistem verimliliğinde iyileştirmeler sunar.Bu teknolojiler, RF sinyallerinin ortalama oranını (PAR) azaltmak ve güç amplifikatörlerindeki doğru doğrusal olmayanlıkları azaltmak için birlikte çalışır.Sonuç olarak, amplifikatörler daha verimli çalışarak güç tüketimini ve ısı üretimini azaltır.Bu, sistem operatörleri için maliyet tasarrufuna yol açar ve RF bileşenlerinin operasyonel ömrünü uzatır.

Esnek sistem entegrasyonu

2 × 2, 4 × 4 veya hatta 4 × 8 gibi çeşitli MIMO konfigürasyonlarına verdiği desteği ve GSM, CDMA, TD-SCDMA, W-CDMA ve WIMAX gibi birden fazla kablosuz standartla uyumluluk sayesinde GC5330IEV inanılmaz derecede çok yönlüdür.Farklı iletişim altyapısı türlerinde tek bir platform kullanabilir, geliştirme karmaşıklığını, pazara girme süresini ve farklı ağlar için birden fazla DSP çözümünü yönetme ihtiyacı kullanabilirsiniz.

Azaltılmış bileşen sayısı ve maliyeti

Dijital UPSVersion, Downfonversion ve Eşitleştirmeyi tek bir cihaza aktarma gibi birden çok işleme işlevini entegre ederek GC5330IEV, harici destekleyici bileşenlere olan ihtiyacı en aza indirir.Bu sadece PCB düzenini basitleştirmekle kalmaz, aynı zamanda maddi Bill (BOM) maliyetlerini ve sistem ayak izini de azaltır.Sonuç, üretimi ve sürdürülmesi daha kolay olan daha kompakt, uygun maliyetli bir tasarımdır.

Geliştirilmiş sinyal kalitesi ve güvenilirliği

CFR, DPD ve iletim eşitleme gibi yerleşik gelişmiş sinyal işleme ile GC5330IEV sinyal netliğini arttırır ve bitişik kanal sızıntısını azaltır.Bu, kullanıcıların yoğun RF ortamlarında veya yüksek veri oranlı senaryolarda bile tutarlı ve yüksek kaliteli iletim almasını sağlayan daha sağlam ve parazite dayanıklı bir iletişim kanalı ile sonuçlanır.

GC5330IEV programlama adımları

1. Arayüz seçimi: GC5330IEV programlamadaki ilk adım, uygun iletişim arayüzünün seçilmesini içerir.Bu cihaz hem bir mikroişlemci ünitesi (MPU) arayüzünü hem de seri periferik arayüzü (SPI) destekler.Seçim sistemin mimarisine ve veri kontrolü gereksinimlerine bağlıdır. SPI arayüzü yalnızca Emifena (harici bellek arayüzü etkinleştirme) pimi mantık düşük olarak ayarlandığında etkin olur.İletime başlamadan önce doğru donanım yapılandırmasının yürürlükte olduğundan emin olmalısınız.Bu karar, kontrol komutlarının, yapılandırma verilerinin ve durum bilgilerinin ana bilgisayar denetleyicisi ile GC5330 arasında nasıl değiştirildiğini belirler.

2. Saat yapılandırması: Arayüz oluşturulduktan sonra, bir sonraki adım saat sinyallerini yapılandırmaktır.GC5330IZEV iki ana saat kullanılarak çalışır: dijital ön distorsiyon saati (DPDCLK) ve temel bant saati (BBCLK).Bu saatler dahili veri işleme boru hattını yönlendirir.DPDCLK 310 MHz'e kadar frekansları desteklerken, BBCLK 290 MHz'e kadar destekler.Her ikisi de, amaçlanan kablosuz iletişim standardının bant genişliğini ve zamanlama gereksinimlerini karşılayacak şekilde doğru bir şekilde yapılandırılmalıdır.Bu saat alanları arasındaki uygun senkronizasyon, filtreleme, enterpolasyon ve karıştırma fonksiyonu gibi sinyal işleme aşamalarının güvenilir bir şekilde ve spesifikasyon içinde olmasını sağlar.

3. Senkronizasyon: Senkronizasyon, GC5330IEV içindeki çeşitli modüllerde zamana uygun çalışma için önemlidir.Çip, giriş senkronizasyon sinyalleri ve senkronizasyon sinyalleri ve bir çıkış senkronizasyon sinyali senkronizasyonu sağlar.Bu sinyaller, güç ölçümü, sinyal yakalama veya DPD güncelleme gibi dahili olayları hizalamak için kullanılır.Çoklu buklu veya çok kanallı sistemlerde, harici donanım veya temel bant işlemcileri, tutarlı işleme pencerelerini sağlamak için senkronizasyon darbelerini koordine etmelidir.Senkronizasyon kontrol kayıtlarını programlayarak, senkronizasyon tetiklerinin nasıl ve ne zaman meydana geldiğini özelleştirerek dinamik sistem koşullarında bile kararlı çalışma sağlar.

4. Veri biçimlendirme : GC5330IEV, hem iletim hem de alma yolları için esnek veri biçimlendirme seçenekleri sunar.İletim için temel bant giriş formatterini ve taban bant çıkışı resepsiyon için formatter yapmayı yapılandırmalısınız.Bu, seri, bayt paralel veya nibble-paralel modlar gibi uygun veri genişliklerinin ve biçimlerinin seçilmesini içerir.Doğru veri biçimlendirme, temel bant işlemcisi veya FPGA kullanma dijital I/Q akışlarıyla uyumluluk sağlar.Programlanabilir çerçeveleme seçenekleri, karmaşık çerçeveleme yapıları kullanan veya dinamik patlama şanzımanları kullanan sistemler için özelleştirilmiş hizalama işaretleyicileri ve veri kapsülleme sağlar.

5. DUC ve DDC yapılandırması: GC5330IEV'in önemli bir işlevi dijital UPCONVERSION (DUC) ve Downfonversion (DDC) yeteneğidir.Bu bloklar sinyal enterpolasyonunu, dekorasyonunu, filtreleme ve frekans çevirisini yönetmek için yapılandırılmıştır.İletim tarafında, DUC numune hızını arttırır ve sinyali RF dönüştürme için hazır olan istenen frekans bandına kaydırır.Alma tarafında, DDC numune hızını düşürür ve istenmeyen frekans bileşenlerini filtreler.Uygun DUC ve DDC ayarları, sinyal sadakatini optimize etmek, takma işlemi azaltmak ve verimli bant genişliği kullanımını sağlamak için iyidir.Konfigürasyon parametreleri arasında enterpolasyon/dekimasyon oranları, filtre katsayıları ve mikser ayarları bulunur.

6. Kontrol kazan: GC5330IEV'deki otomatik kazanç kontrolü (AGC) iki kilit alana bölünmüştür: ön uç AGC (FEAGC) ve arka uç AGC (BEAGC).Bu bloklar, sinyaller işlem zincirinden geçtikçe optimal sinyal seviyelerinin korunmasına yardımcı olur.FEAGC öncelikle gelen sinyal seviyesiyle ilgilenir, doygunluğu veya kırpmayı önlemek için kazancı ayarlar.BEAGC, işlenmiş sinyale odaklanır ve sonraki dijital işlemler için beklenen dinamik aralıklarda kalmasını sağlar.AGC eşiklerini, saldırı/bozulma oranlarını programlamalısınız ve solma, parazit veya sinyal gücündeki değişiklikler gibi değişen sinyal koşullarını işlemek için adımlar kazanmalısınız.

7. Güç ölçme ve alarm kurulumu: GC5330IEV, sinyal seviyelerinin izlenebilen programlanabilir güç ölçüm birimlerini içerir.Bu sayaçlar, güç dalgalanmaları, damlalar veya bant dışı emisyonlar gibi anormalliklerin tespit edilmesine yardımcı olur.Programlanabilir alarmlar, ön ayar eşiklerine göre tetiklenecek şekilde yapılandırılabilir, kazanç ayarlamaları veya hata sinyali gibi koruyucu veya düzeltici eylem sağlayabilir.Elektrikli pencere boyutlarını, eşik seviyelerini ve filtre ayarlarını ayarlayarak ölçüm bloklarını yapılandırmanız gerekir.Bu işlevsellik, taban istasyonları gibi, düzenleyici uyum ve operasyonel güvenlik gerektiren yüksek güvenilirlik gerektiren sistemlerde önemlidir.

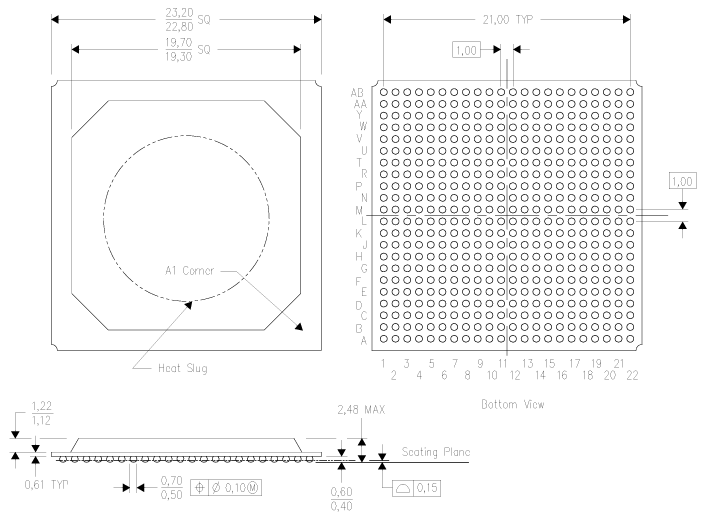

GC5330IEV Ambalaj Boyutları

Paket Boyutları

Parametre	Boyut (mm)
Vücut Boyutu (Genel)	22.80 - 23.20
Substrat boyutu (iç kare)	19.30 - 19.70
Top zift (tipik)	1
Top sayısı	22 × AB (ızgara dizisi)
Paket Yüksekliği (Gövde)	1.12 - 1.22
Maksimum Paket Yüksekliği (Genel)	2.48
Top çapı	0.50 - 0.70
Oturma uçağının üzerindeki top yüksekliği	0.40 - 0.60
Top çapı toleransı	± 0.10
Ball Stand-Off (oturma uçağı)	0.15

Paket Anahat

GC5330IEV Üretici

GC5330IEV, Texas enstrümanları, analog ve gömülü işleme yarı iletkenlerinin tasarımı ve üretiminde küresel olarak ünlü bir lider.Merkezi Dallas, Teksas, Texas Instruments (TI), elektronik endüstrisinde inovasyon ve güvenilirlik konusunda uzun süredir devam eden bir üne sahiptir ve otomotiv, endüstriyel, iletişim ve tüketici elektroniği dahil olmak üzere çeşitli sektörlere hizmet vermektedir.TI, yüksek performanslı entegre devrelerin güçlü portföyü ile bilinir ve GC5330IEV, şirketin karmaşık dijital radyo çözümleri sunma konusundaki uzmanlığını örneklendirir.Kalite, ölçeklenebilirlik ve gelişmekte olan iletişim standartlarına odaklanan Texas Instruments, GC5330IEV gibi bileşenlerin modern RF ve temel bant işleme uygulamalarının zorlu gereksinimlerini karşılamasını sağlar.

Çözüm

GC5330IEV, yeni nesil kablosuz altyapının titiz taleplerini karşılamak için tasarlanmış yüksek performanslı bir DSP çözümü olarak öne çıkıyor.Esnek kanal desteği, entegre işleme blokları ve sağlam senkronizasyon, sistem karmaşıklığını azaltmak, güç amplifikatör verimliliğini artırmak ve sinyal sadakatini arttırmak için idealdir.Texas Instruments'ın güvenilirlik ve yenilik konusundaki itibarı ile desteklenen GC5330IEV, minimal bileşen yükü ile ölçeklenebilir ve verimli RF sistemleri oluşturmayı amaçlayan bir seçimdir.
