EP1C4F324C7N FPGA: Veri Sayfası, Özellikler, Programlama ve Özellikler

Bu kılavuz, Intel tarafından yapılan bir tür FPGA çipi olan EP1C4F324C7N ile ilgilidir.Güçlü performansa ihtiyaç duyan ancak bütçe içinde kalması gereken projeler için harika.Bu makalede, bu çipin neler yapabileceğini, nasıl çalıştığını, nerede kullanıldığını ve nasıl programlanacağını öğreneceksiniz.İster otomobiller, fabrikalar veya hatta ev cihazları için elektronikler üzerinde çalışıyor olun, bu kılavuz EP1C4F324C7N'nin neden akıllı ve esnek bir seçim olduğunu anlamanıza yardımcı olacaktır.

Katalog

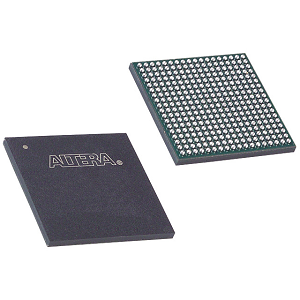

EP1C4F324C7N Genel Bakış

. Ep1c4f324c7n özellikle iyi bir performans dengesi ve düşük maliyet gerektiren maliyet etkin uygulamalar için tasarlanmış Intel's Cyclone® FPGA serisinin bir parçasıdır.Bu FPGA, ılımlı karmaşıklık tasarımları için sağlam özellikler sağlayan 4.000 mantık öğesi ve 400 mantık dizisi bloğu (laboratuvar) içerir.76.5 kilobit toplam RAM içerir ve 249 G/Ç pimini destekler, bu da çeşitli arayüz gereksinimleri için çok yönlü hale getirir.320 MHz'e kadar frekanslarda ve 1.425V ila 1.575V besleme voltajı aralığında EP1C4F324C7N, talepkar uygulamaları işlemek için donanımlıdır.LVTTL, LVCMOS, SSTL-2 ve SSTL-3 gibi çok çeşitli G/Ç standartlarını destekler ve DDR SDRAM gibi harici bellek türleriyle uyumludur, dijital sinyal işleme, gömülü bilgi işlem ve otomasyon sistemlerindeki faydasını artırır.

Operasyonlarınızın güvenilir teknoloji ile sorunsuz çalışmasını sağlamak istiyorsanız, bu FPGA'nın toplu sırasını bizimle yerleştirmek, projeleriniz için ihtiyacınız olan kullanılabilirliğe ve tutarlılığa sahip olmanıza yardımcı olabilir.

EP1C4F324C7N CAD modelleri

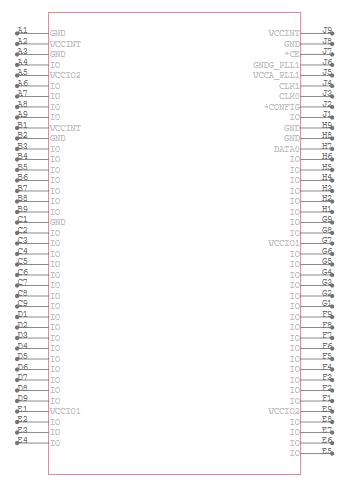

Ep1c4f324c7n sembolü

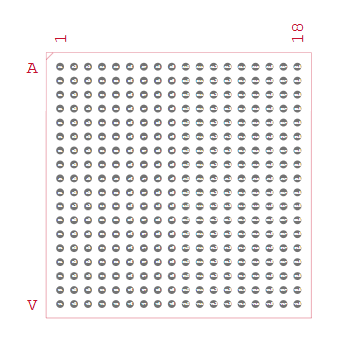

Ep1c4f324c7n ayak izi

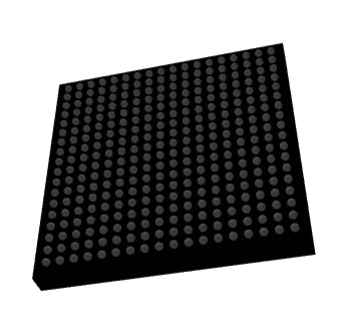

EP1C4F324C7N 3D Model

Ep1c4f324c7n özellikleri

• Mantık öğeleri: FPGA, karmaşık mantık devrelerinin ve dijital işlevlerin verimli bir şekilde uygulanmasına izin veren 4.000 mantık öğesi içerir.

• Mantık dizi blokları (laboratuvarlar): Çok yönlü dijital mantık konfigürasyonlarının tasarımını kolaylaştıran FPGA mimarisi için temel yapı taşları olan 400 laboratuvar içerir.

• Toplam RAM BITS: FPGA, yüksek hızlı veri işleme ve depolama için çip üzerinde bellek kaynakları sağlayan 76.5 kiloblu gömülü RAM ile donatılmıştır.

• G/Ç pimlerinin sayısı: 249 kullanıcı tarafından yapılandırılabilir G/Ç pimleri ile EP1C4F324C7N, çeşitli sinyal standartlarına ve elektronik bileşenlere uyarlanabilen çok çeşitli arabirim seçeneklerini destekler.

• Çalışma frekansı: 320 MHz'e kadar frekanslarda çalışabilir ve yüksek hızlı hesaplama görevlerini ve işlemlerini verimli bir şekilde ele almasına izin verir.

• Besleme voltajı: Cihaz, farklı uygulamalarda esnek ve güvenilir güç yönetimi sağlayarak 1.425V ila 1.575V arasında bir besleme voltajı aralığında çalışır.

• Faz kilitli döngüler (PLL'ler): Zamanlamaya duyarlı uygulamalar için hassas saat yönetimi için faz kilitli döngüler içerir.

• Birden çok G/Ç standardı destek: FPGA, çok çeşitli elektronik bileşenler ve sistemlerle uyumluluğunu artıran LVTTL, LVCMOS, SSTL-2 ve SSTL-3 gibi çeşitli G/Ç standartlarını destekler.

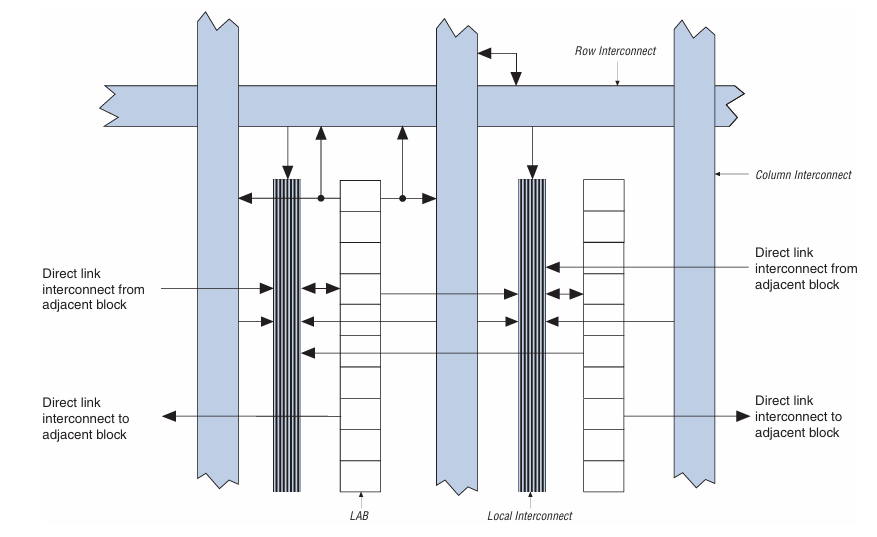

EP1C4F324C7N Blok Şeması

Diyagram, bir FPGA içindeki ara bağlantı yapısını göstermektedir, özellikle de Ep1c4f324c7n Altera Cyclone serisinden cihaz.Bu düzenin özünde Mantık dizi blokları (Labs), kullanıcı mantık işlevlerini uygulamaktan sorumlu mantık öğeleri kümelerini içeren dikey olarak hizalanmış modüllerdir.Her laboratuvar, doğrudan bağlantı bağlantıları aracılığıyla komşu laboratuvarlara bağlanır, bu da yüksek hızlı iletişim ve sinyal yayılma gecikmelerini en aza indirir.Bu doğrudan bağlantılar, daha geniş yönlendirme kaynakları tüketmeden bitişik mantık blokları arasında verimli, yerelleştirilmiş veri aktarımı sağlar.

Laboratuarları çevreleyen iki temel küresel bağlantı türüdür: Satır Bağlantıları Ve Sütun Bağlantıları.Bu geniş mavi çizgiler, yönlendirme otoyolları olarak hizmet eder ve sinyallerin FPGA kumaşının daha büyük bölümlerinde geçmesini sağlar.Sıra ara bağlantıları yatay olarak çalışır, sütun birbirine bağlar dikey olarak çalışır.Uzak mantık blokları ile giriş/çıkış öğeleri veya çipin üzerinden yerleştirilen diğer fonksiyonel birimlerle arayüz arasındaki bağlantıyı kolaylaştırırlar.

Yerel ara bağlantı, laboratuvarlar arasında oturur ve küresel bağlantıları laboratuvarlarla köprüleyen bir anahtarlama kumaş görevi görür.Mantık bloklarının hem doğrudan hem de küresel ara bağlantılardan sinyallere erişmesini sağlar.Doğrudan, yerel, satır ve sütun yollarını birleştiren bu yönlendirme hiyerarşisi, EP1C4F324C7N FPGA içindeki performans ve mantık kullanımını optimize etmek için sinyal dağılımını optimize etmek için esnek ve ölçeklenebilir bir yaklaşım sağlar.

Ep1c4f324c7n özellikleri

Tip	Parametre
Üretici	Altera/Intel
Seri	Cyclone®
Ambalajlama	Tepsi
Parça durumu	Modası geçmiş
Laboratuvar sayısı/CLB'ler	400
Mantık öğelerinin/hücre sayısı	4000
Toplam RAM BITS	78.336
G/Ç sayısı	249
Voltaj - besleme	1.425V ~ 1.575V
Montaj türü	Yüzey montajı
Çalışma sıcaklığı	0 ° C ~ 85 ° C (TJ)
Paket / Dava	324-BGA
Tedarikçi Cihaz Paketi	324-FBGA (19x19)
Temel Ürün Numarası	Ep1c4

EP1C4F324C7N Uygulamalar

Ağ ekipmanı

EP1C4F324C7N, anahtarlar, yönlendiriciler ve modemler gibi ağ cihazlarında kullanım için oldukça uygundur.Veri trafiğini verimli bir şekilde yönetmeye yardımcı olur, verimi artırır ve yüksek performanslı ağ işlemlerini sürdürme gecikmesini azaltır.

Endüstriyel otomasyon

Endüstriyel otomasyon alanında, bu FPGA makine ve robotik sistemleri kontrol etmek için kullanılabilir.Karmaşık algoritmaları işleme yeteneği, üretim ortamlarında üretkenliği ve güvenliği artırmaya, kontrol ve izlemeye, üretkenliği ve güvenliği artırmaya izin verir.

Tüketici Elektroniği

EP1C4F324C7N, tüketici elektroniğinde, özellikle yüksek çözünürlüklü ekranları kullanma ve akıllı TV'ler ve gelişmiş ev otomasyon sistemleri gibi cihazlarda etkileşimli arayüzleri yönetmede uygulamalar bulur.Sağlam işleme özellikleri sorunsuz ve duyarlı deneyimler sağlar.

Otomotiv sistemleri

Otomotiv uygulamalarında, bu FPGA gelişmiş sürücü yardım sistemlerinin (ADAS) ve araç içi bilgi-eğlence sistemlerinin işlevselliğine katkıda bulunur.Modern araçlarda güvenlik ve eğlence özellikleri için işleme ve karar vermeyi destekler.

Havacılık ve Savunma

FPGA, radar ve iletişim sistemleri için sinyal ve görüntü işleme görevlerini yerine getirdiği havacılık ve savunma sektörlerinde de geçerlidir.Yüksek güvenilirliği ve aşırı koşullar altında çalışma yeteneği, askeri ve havacılık uygulamaları için idealdir.

EP1C4F324C7N Benzer Parçalar

• Ep1c4f324c8n

• Ep1c4f324i7n

• Ep1c4f324c8

EP1C4F324C7N Programlama Adımları

1. Tasarım yaratma: VHDL veya Verilog gibi bir donanım açıklama dili kullanarak tasarımınızı yazarak başlayın.Bu kod, donanım uygulamanızın mantıksal yapısını ve işlevini tanımlar.FPGA'nın beklendiği gibi davrandığından emin olmak için donanım fikrinizi HDL'ye doğru bir şekilde çevirmek önemlidir.Donanım uygulamasına geçmeden önce, Simülasyon Yazılımı kullanarak HDL kodunuzu simüle edin.Bu adım, tasarımınızın mantığını ve işlevselliğini sanal bir ortamda test ederek geliştirme sürecinin başlarında hataları tanımlamanıza ve düzeltmenize olanak tanır.

2. derleme ve sentez : HDL kodunuzu derlemek ve sentezlemek için Altera'nın Quartus II yazılımını kullanın.Derleme, HDL'nizi, tasarımınızı mantık öğeleri ve yönlendirme kaynaklarıyla eşleyen FPGA donanımının genel bir açıklaması olan bir netliste, genel bir açıklamaya çevirir.Quartus II iş akışının bir parçası olan montaj işlemi, tasarımınızı FPGA içine yerleştirmeyi ve yönlendirmeyi içerir.Performans gereksinimlerini karşılamak ve kaynak kullanımını en aza indirmek için mantık öğelerinin yerleştirilmesini ve bağlantıların yönlendirilmesini optimize eder.

3. PIN ataması: Quartus II'deki PIN Planlayıcısı, HDL kodunuzda tanımlanan giriş ve çıkışlara FPGA üzerinde belirli pimler atamanızı sağlar.Uygun PIN ataması, FPGA'nın sisteminizdeki diğer donanım bileşenleriyle fiziksel bağlantısı ve etkileşimi için iyidir.

4. Zamanlama Analizi: Tasarımınızın zamanlama gereksinimlerini karşıladığından emin olmak için Timequest Zamanlama Analizörünü kullanın.Bu araç, kurulum ve tutma sürelerini ve genel zamanlama performansını kontrol ederek veri bozulması ve sistem istikrarsızlığı gibi sorunları önlemeye yardımcı olur.

5. Programlama Dosya Üretimi: Tasarım derlendikten, sentezlendikten ve zamanlama için doğrulandıktan sonra, bir programlama dosyası oluşturmak için Quartus II içindeki montaj aracını kullanın.Bu dosya, tipik olarak A.SOF (SRAM nesnesi dosyası) veya .POF (Programlanabilir Nesne Dosyası) uzantısı ile FPGA için yapılandırma verilerini içerir.

6. Cihaz Programlaması: USB-Blaster gibi bir JTAG arayüzü kullanarak FPGA kartını bilgisayarınıza bağlayın.Bu arabirim, programlama dosyasını PC'den FPGA'ya aktarmak için kullanılır.Programlama dosyasını FPGA'ya yüklemek ve aktarmak için Quartus II programcı aracını açın.Bu adım, FPGA'yı tasarımınızla yapılandırır, esasen istenen işlevleri gerçekleştirmek için cihazı "programlar".

7. Doğrulama: FPGA programlandıktan sonra, FPGA'nın tasarım özelliklerine göre doğru çalıştığını doğrulamak için fonksiyonel test yapın.Bu test, bir laboratuvar ortamında test senaryolarını çalıştırmayı, arayüz işlemlerini kontrol etmeyi ve FPGA'nın diğer donanım bileşenleriyle doğru etkileşime girmesini içerebilir.

EP1C4F324C7N Avantajları

Esneklik ve yeniden yapılandırılabilirlik

EP1C4F324C7N, bir kez üretildikten sonra işlevlerinde sabitlenen mikrodenetleyicilere ve ASIC'lere kıyasla benzersiz esneklik sunar.Bu FPGA, zaman içinde gelişen uygulamalar için yeni gereksinimlere veya sistem tasarımındaki değişikliklere uyum sağlamak için yeniden programlanabilir.Bu yeniden yapılanabilirlik, donanımı değiştirmeden sistemlerini güncellemeye izin vererek hem maliyet hem de geliştirme süresini azaltır.

Paralel işleme özellikleri

EP1C4F324C7N aynı anda birden fazla işlem gerçekleştirme yeteneği ile yüksek performanslı bilgi işlem gerektiren ortamlarda mükemmeldir.Bu paralel işleme özelliği, sırayla çalışan geleneksel mikrodenetleyicilere göre bir avantajdır, bu da FPGA'yı dijital sinyal işleme, video işleme ve karmaşık kontrol sistemleri gibi yoğun uygulamalar için daha uygun hale getirir.

Özel Donanım Uygulaması

FPGA, özel olarak kullanıcının operasyonel ihtiyaçlarına göre uyarlanmış özel donanım mantığının tasarımına izin verir.Bu, EP1C4F324C7N'nin belirli görevleri standart işlemcilerden veya ASIC'lerden daha verimli bir şekilde gerçekleştirmek için optimize edilebileceği ve özel uygulamalar için üstün performans ve güç verimliliği sağlayabileceği anlamına gelir.

Düşük ila orta hacimli üretim için maliyet etkinliği

Üretim hacimlerinin bir ASIC geliştirmenin yüksek maliyetini haklı göstermediği projeler için EP1C4F324C7N, uygun maliyetli bir alternatif sunar.ASIC tasarımı ve üretimi için gereken önemli ön yatırımlar olmadan özelleştirilmiş donanımın faydalarını sağlar, bu da prototipler, küçük ve orta ölçekli projeler veya özel endüstriyel uygulamalar için idealdir.

Entegrasyon ve alan verimliliği

Çoklu işlevleri ve bileşenleri tek bir FPGA çipine entegre etme yeteneği, EP1C4F324C7N'yi boşluk kısıtlı uygulamalarda son derece değerli hale getirir.Bu entegrasyon, taşınabilir elektronik, otomotiv uygulamaları ve alan verimliliğinin gerekli olduğu diğer senaryolarda harika, daha kompakt cihaz tasarımlarına yol açar.

EP1C4F324C7N Ambalaj Boyutları

• Paket türü: 324 pimli ince-perdeli top ızgara dizisi (FBGA)

• Paket Boyutu (Uzunluk x genişliği): 19 mm x 19 mm

• Maksimum oturmuş yükseklik: 3,5 mm

• Terminal sahası: 1 mm

EP1C4F324C7N Üretici

EP1C4F324C7N, tarafından üretilen bir saha programlanabilir kapı dizisi (FPGA) İntel, Altera'yı satın almasının ardından.Intel's Cyclone® serisinin bir parçası olarak, bu FPGA Intel'in geniş entegre teknoloji çözümleri portföyünün bir bölümünü temsil ediyor.Yarıiletken endüstrisinde bir lider olan Intel, kompakt bir form faktöründe karmaşık mantık yeteneklerine sahip EP1C4F324C7N de dahil olmak üzere güçlü FPGA çözümleri sağlamak için gelişmiş üretim teknolojilerini ve kapsamlı desteği entegre ediyor.Bu FPGA, Intel'in çeşitli teknolojik ihtiyaçları karşılayan yüksek performanslı bilgi işlem bileşenleri sunma taahhüdünü vurgulamaktadır.

Çözüm

İster özel kontrol mantığı geliştirin, ister yüksek hızlı iletişim sistemleri oluşturur, ister özel dijital işlevleri prototip oluşturursanız, EP1C4F324C7N FPGA, performans, esneklik ve maliyetin en uygun dengesi sağlar.Geniş G/Ç uyumluluğu, entegre belleği ve verimli yeniden yapılandırılabilirliği ile çok çeşitli modern uygulamalarda ölçeklenebilir ve alan verimli tasarımları destekler.Intel’in sektör lideri desteği tarafından desteklenen bu FPGA, hem düşük hem de orta hacimli dağıtımlarda sağlam programlanabilir mantık aramak için güvenilir ve uyarlanabilir bir çözüm olmaya devam ediyor.
