EPF8820AQC208-4 FPGA: Özellikler, özellikler, programlama ve veri sayfası

Bu kılavuz tamamen FPGA (saha programlanabilir kapı dizisi) adı verilen güçlü ve esnek bir çip olan EPF8820AQC208-4 ile ilgilidir.Bu çip, AI, 5G ağları, akıllı cihazlar ve fabrika makinelerinde bulunanlar gibi özel dijital sistemler oluşturmak için kullanılır.Bu kılavuzda, çipin neler yapabileceğini, ana özelliklerini, nasıl çalıştığını ve farklı görevler için nasıl programlanacağını öğreneceksiniz.

Katalog

EPF8820AQC208-4 Genel Bakış

. EPF8820AQC208-4 başlangıçta Altera tarafından tasarlanan Intel'in Flex 8000 Serisi Saha Programlanabilir Kapı Dizilerinin (FPGAS) bir parçasıdır.Bu model 84 Mantık Dizi Blokları (Laboratuvarlar) bulunur ve 208 pimli Dört Düz Paket (QFP) ile kaplı 152 giriş/çıkış pimi sunar.Bu seri, geleneksel FPGA'ların ayrıntılı mimarisini ve kapsamlı kayıt kabiliyetini, silinebilir programlanabilir mantık cihazlarının (EPLDS) hız ve öngörülebilir ara bağlantı gecikmeleri ile birleştirmek için bilinir, bu da dijital sinyal işleme ve veri yolu manipülasyonu gibi uygulamalar için çok yönlü bir seçim haline getirir.EPF8820AQC208-4 de dahil olmak üzere Flex 8000 cihazları, multivolt G/Ç arayüzleri ile ayırt edilir, bu da çeşitli sistem voltajlarına uyum sağlayarak sistem uyumluluğunu ve esnekliğini artırır.Bu özellik, değişen voltaj seviyelerinin yaygın olduğu karmaşık dijital ortamlarda kullanışlıdır.Aile ayrıca EPF81500A, EPF81188A, EPF8820A ve EPF8636A gibi diğer modelleri de içerir.

EPF8820AQC208-4, etkileyici bir performans ve esneklik karışımı sunduğundan, işletmeniz için gelişmiş FPGA teknolojisinden yararlanmak istiyorsanız, bizimle bir toplu sipariş vermeyi düşünün.

EPF8820AQC208-4 CAD modelleri

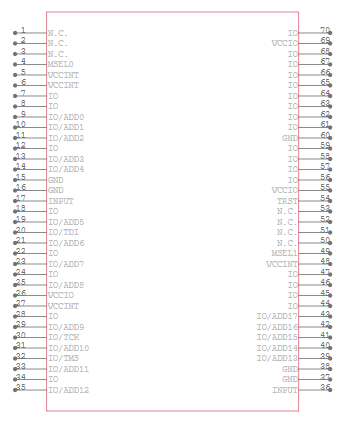

EPF8820AQC208-4 Sembol

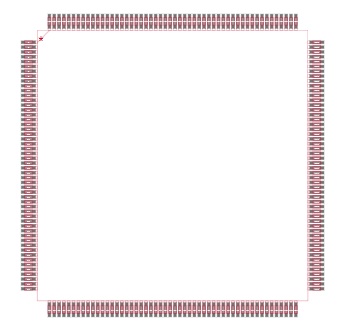

EPF8820AQC208-4 Ayak İzi

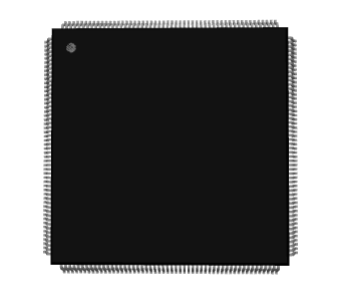

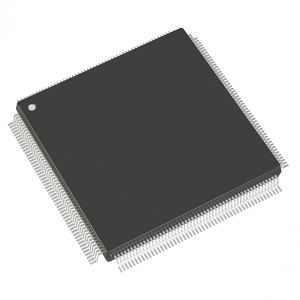

EPF8820AQC208-4 3D Model

EPF8820AQC208-4 Özellikler

• Mantık kapasitesi: EPF8820AQC208-4, karmaşık dijital işlevleri uygulamak için sağlam bir platform sağlayan 8.000 mantık kapısı ve 672 mantık öğesi ile donatılmıştır.Bu yüksek mantık kapasitesi, çok çeşitli hesaplama görevlerine ve dijital mantık tasarımlarına hitap eden çok yönlü tasarım uygulamalarına izin verir.

• Giriş/çıkış pimleri: 152 giriş/çıkış pimi ile, bu FPGA kapsamlı bağlantı seçenekleri sunar ve bu da onu birden çok arabirim gereksinimlerine göre oldukça uyarlanabilir hale getirir.Bu özellik, birden çok veri akışını aynı anda yönetebilmesini sağlar, telekomünikasyon sistemleri ve karmaşık dijital sinyal işleme gibi yüksek bağlantı gerektiren uygulamalar için idealdir.

• Yapılandırılabilir Mantık Blokları (CLBS): Cihaz, özel mantık devrelerini uygulama esnekliği sağlayan birincil mimari özellikler olan 84 yapılandırılabilir mantık bloğu içerir.Her CLB, FPGA'nın belirli proje gereksinimlerine uyarlanabilirliğini artıran çeşitli mantıksal işlevler gerçekleştirecek şekilde programlanabilir.

• Çalışma voltajı: Bu FPGA, standart dijital sistemlerin güç gereksinimleriyle hizalanan 4.75V ila 5.25V arasında bir besleme voltajı aralığında çalışır.Bu voltaj aralığı, tipik 5V dijital devrelerle sabit çalışma ve uyumluluk sağlar ve ek voltaj regülasyon bileşenlerine olan ihtiyacı en aza indirir.

• Sıcaklık aralığı: 0 ° C ila 70 ° C arasında bir sıcaklık aralığında etkili bir şekilde çalışacak şekilde tasarlanan EPF8820AQC208-4, çoğu kontrollü ortamda çalışma için uygundur.Bu sıcaklık esnekliği, endüstriyel uygulamalardan, sıcaklık dalgalanmalarının endişe olabileceği tüketici elektroniğine kadar çeşitli ortamlarda güvenilir bir performans sağlar.

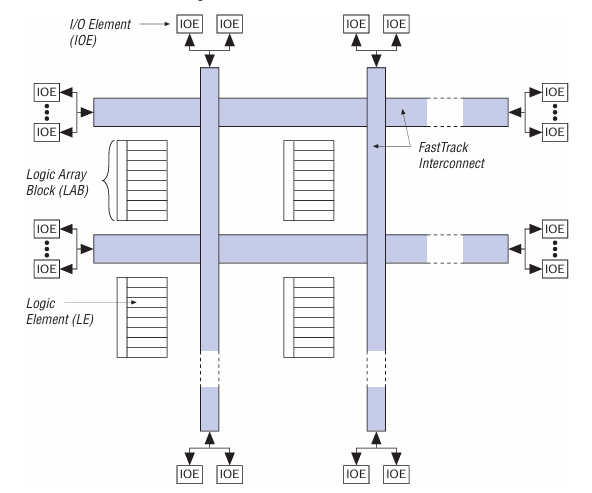

EPF8820AQC208-4 Blok Diyagramı

Diyagram, Altera Flex 8000 serisi FPGA'nın dahili mimarisini, özellikle de EPF8820AQC208-4 cihaz.Yapının merkezinde, mantık öğeleri (LES) kümeleri olan mantık dizisi blokları (laboratuvarlar) vardır.Bu laboratuvarlar çip boyunca dağıtılır ve mantık işlevlerini uygulamak için birincil yapı taşları olarak hizmet eder.Bir laboratuvar içindeki her LE, temel mantık işlemlerini gerçekleştirebilir ve laboratuvarlar karmaşık dijital sistemleri uygulamak için birlikte çalışır.Laboratuvarları çevreleyen, cihazın çevre boyunca yerleştirilen G/Ç elemanları (IO'lar) bulunur.Bu IO'lar, dahili mantık ve harici sinyaller arasındaki etkileşimi işler, bu da onları bir sistemdeki diğer bileşenlerle entegre etmek için önemli hale getirir.IO'lar, IO'ları, laboratuarları ve diğer dahili bileşenleri verimli bir şekilde bağlayan özel bir yönlendirme ağı olan FastTrack Interconnect aracılığıyla dahili mantığa bağlanır.Bu ara bağlantı, sinyallerin FPGA boyunca hızla hareket etmesine izin vererek yüksek hızlı veri işleme ve güvenilir iletişim yolları sağlar.

EPF8820AQC208-4 Spesifikasyonlar

Tip	Parametre
Üretici	Altera/Intel
Seri	Flex 8000
Ambalajlama	Tepsi
Parça durumu	Modası geçmiş
Laboratuvar sayısı/CLB'ler	84
Mantık öğelerinin/hücre sayısı	672
G/Ç sayısı	152
Kapı Sayısı	8000
Voltaj - besleme	4.75V ~ 5.25V
Montaj türü	Yüzey montajı
Çalışma sıcaklığı	0 ° C ~ 70 ° C (TA)
Paket / Dava	208-BFQFP
Tedarikçi Cihaz Paketi	208-PQFP (28x28)
Temel Ürün Numarası	EPF8820

EPF8820AQC208-4 Uygulamalar

Yapay Zeka (AI)

FPGA, makine öğrenme algoritmalarını hızlandırmak ve verimli sinir ağı uygulamalarını mümkün kılmak için AI'da kullanılır.Hızla yeniden yapılandırma yeteneği, farklı AI modellerine ve görevlere uyum sağlamasına izin verir, bu da onu duyarlı AI uygulamaları geliştirmede değerli bir bileşen haline getirir.

5G teknolojisi

5G iletişiminde, EPF8820AQC208-4'ün sağlam işleme yetenekleri, karmaşık protokolleri yönetmek ve büyük miktarda veri işlemek için mükemmeldir.Bu, yüksek hızlı veri işleme ve performans gerektiren baz istasyonları ve ağ altyapısı için idealdir.

Bulut bilişim

FPGA, veri işleme hızlarını artırmak ve iş yükü verimliliğini artırmak için bulut bilişim ortamlarında kullanılır.Paralel görevleri ele almadaki çok yönlülüğü, bulut tabanlı uygulamaları ve hizmetleri hızlandırmak için mükemmel bir seçim haline getirir.

Kablosuz teknoloji

Wi-Fi'den ileri hücresel ağlara kadar bir dizi teknolojiyi destekleyen kablosuz iletişim sistemlerinin ayrılmaz bir parçasıdır.FPGA'nın birden fazla iletişim protokolünü işleme kapasitesi aynı anda kablosuz cihazların geliştirilmesi ve geliştirilmesi için ihtiyaç duyar.

Endüstriyel kontrol

Endüstriyel ortamlarda EPF8820AQC208-4, hassasiyet ve güvenilirliğin önemli olduğu otomasyon sistemlerinde kullanılır.Üretim ortamlarında verimlilik ve güvenliğin artmasına katkıda bulunarak endüstriyel süreçlerin kontrolünü ve izlenmesini kolaylaştırır.

Nesnelerin İnterneti (IoT)

FPGA, çok sayıda sensör ve cihazdan verileri işleyerek ve analiz ederek IoT altyapılarında rol oynar.Bu özellik, akıllı şehirler, akıllı evler ve sensör verilerine dayalı hızlı karar vermenin gerekli olduğu diğer IoT uygulamalarını etkinleştirmenin anahtarıdır.

Tıbbi ekipman

Tıp alanında, EPF8820AQC208-4, tanı ve görüntüleme ekipmanlarının ve hasta izleme sistemlerinin yeteneklerini arttırır.İşleme gücü tıbbi teşhis ve tedavide hızlı ve doğru analiz sağlar.

EPF8820AQC208-4 Benzer Parçalar

• EPF8820AQC208-2

• EPF8820AQC160-4

• EPF8820ATC144-3

EPF8820AQC208-4 Avantajları

Paralel işleme özellikleri

EPF8820AQC208-4, doğal paralel işleme mimarisi nedeniyle eşzamanlı çoklu işlem gerektiren ortamlarda mükemmeldir.Bu özellik, görevleri sırayla işleyen geleneksel mikrodenetleyicilerden ve işlemcilerden daha iyi performans göstermesini sağlar, bu da video işleme, karmaşık veri manipülasyonu ve sistem izleme gibi uygulamalar için idealdir.

Donanım yeniden yapılandırılabilirliği

FPGA'nın göze çarpanlarından biri, konuşlandırmadan sonra yeniden yapılandırılma yeteneğidir.Bu yeniden yapılanabilirlik, cihazın işlevselliğini güncelleyebileceğiniz ve donanımın değiştirilmesine gerek kalmadan yeni standartlara veya protokollere uyum sağlayabileceğiniz anlamına gelir.Bu esneklik, teknolojik gelişmelerin hızlı ve sık olduğu endüstrilerde değerlidir ve uzun süreli cihaz faydası ve yatırım korumasına izin verir.

Belirli uygulamalar için özelleştirme

Cihaz, kesin kullanıcı veya uygulamaya özgü gereksinimleri karşılamak için derin özelleştirmenin sağlar.FPGA'yı özel mantık işlevleri gerçekleştirecek şekilde programlayarak, cihazı belirli görevler için optimize ederek hem performansı hem de verimliliği artırır.Bu özelleştirme düzeyi, hazır çözümlerin yetersiz olduğu özel ve niş uygulamalarda bir avantajdır.

Hızlı prototipleme ve geliştirme

EPF8820AQC208-4 hızlı prototiplemeyi destekleyerek tasarımlarını hızla yinelemeyi ve hassaslaştırmayı sağlar.Bu hızlı kalkınma özelliği, yeni ürünler için pazara sunma süresini azaltır ve firmaların pazar ihtiyaçlarına veya teknolojik değişimlere daha hızlı yanıt vermesini sağlar.İlk olarak piyasa liderliğini tanımlayabileceği rekabetçi sektörlerde bir avantajdır.

Birden çok işlevin entegrasyonu

Önemli mantık kapasitesi ve çok sayıda G/Ç seçeneği ile FPGA, birden çok işlevi tek bir çipe entegre edebilir.Bu entegrasyon, çoklu farklı bileşenlere olan ihtiyacı azaltır, tasarımı basitleştirir, donanım ayak izini azaltır ve potansiyel olarak maliyetleri düşürür.Bu tür entegrasyon, özellikle elektronik ve gömülü sistemlerde daha kompakt ve verimli elektronik cihazlar yaratmada faydalıdır.

EPF8820AQC208-4 Programlama Adımları

1. Tasarım girişi: Bu adım, FPGA'nın uygulayacağı mantık devrelerinin ve sistem işlevselliklerinin tanımlanmasını içerir.Şematik yakalama, AHDL, VHDL veya Verilog gibi donanım açıklama dilleri ve dalga formu düzenleme gibi farklı yöntemler kullanabilirsiniz.Altera'nın Max+Plus II geliştirme yazılımı, tasarımınızın girişini ve organizasyonunu kolaylaştırarak tüm bu yöntemler için araçlar sağlar.

2. derleme ve sentez: Tasarım girildikten sonra derlenmesi ve sentezlenmesi gerekir.Bu işlem, üst düzey tasarımı FPGA'nın fiziksel mantık blokları ve yönlendirme mimarisiyle eşleştiren bir formata dönüştürmeyi içerir.Max+Plus II içindeki sentez aracı mantıksal hataları kontrol eder, tasarımı hız ve alan için optimize eder ve FPGA'daki fiziksel uygulama için hazırlar.

3. Simülasyon ve zamanlama analizi: FPGA'yı fiziksel olarak programlamadan önce, tasarımı beklendiği gibi davranmasını sağlamak için simüle etmek önemlidir.Simülasyon, FPGA içindeki tüm işlemlerin belirtilen zamanlama kısıtlamalarını karşılamasını sağlayan fonksiyonel doğruluk ve zamanlama analizinin doğrulanmasına yardımcı olur.Bu adım, yapılandırmadan önce hataların tanımlanmasına ve düzeltilmesine yardımcı olur, konfigürasyon sonrası hata ayıklamada yer alan zaman ve kaynaklardan tasarruf sağlar.

4. Yapılandırma Veri Üretimi: Tasarım doğrulandıktan ve hazırlandıktan sonra, bir sonraki adım yapılandırma verilerini oluşturmaktır.Bu veriler, FPGA'nın mantık bloklarını ve bağlantılarını tasarıma göre yapılandırmak için gereken tüm bilgileri içeren bir ikili dosyadır.Bu dosya geliştirme yazılımı tarafından oluşturulur ve FPGA'yı programlamak için kullanılır.

5. Cihaz Yapılandırması : Yapılandırma verileri hazırlandıktan sonra, EPF8820AQC208-4 FPGA, farklı sistem gereksinimlerine uygun çeşitli yöntemler kullanılarak programlanabilir.Etkin seri (AS) yapılandırma, FPGA'nın işlemi kontrol etmesini sağlar ve doğrudan bir seri yapılandırma cihazına bağlanır.Alternatif olarak, aktif paralel yukarı/aşağı (APU/APD) yönteminde FPGA, veri akışını aktif olarak yöneten paralel bir yapılandırma cihazından verileri yükler.Daha basit kurulumlar için, Pasif Seri (PS) seçeneği, harici bir denetleyicinin kontrol sürecine müdahalesi olmadan doğrudan FPGA'ya seri verileri göndermesini sağlar.Son olarak, pasif paralel senkron/asenkron (PPS/PPA) yaklaşımı, FPGA'yı programlamak için harici bir denetleyici tarafından kontrol edilen paralel bir veri yolu kullanır.Bir yapılandırma şemasının seçimi öncelikle belirli uygulama ihtiyaçları ve sistem mimarisinde mevcut kaynaklar tarafından belirlenir ve FPGA dağıtımında esneklik ve uyarlanabilirlik sağlar.

7. Sistemde Yeniden Yapılandırma: Bu özellik, FPGA'nın hala sistem içinde çalışırken yeniden programlanmasını sağlar.Bu, kesinti olmadan güncelleme gerektiren uygulamalar veya donanım değişiklikleri olmadan yeni işlevlere uyum sağlaması gereken sistemler için kullanışlıdır.Sistemi etkin tutarken yeni yapılandırma verileri yükleyerek FPGA'nın kısmen veya tamamen yeniden yapılandırılmasını içerir.

EPF8820AQC208-4 Ambalaj Boyutları

• Paket türü: 208 pimli PQFP (plastik dörtlü düz paket)

• Paket Boyutu: 28 mm x 28 mm

• Montaj türü: Yüzey montajı

EPF8820AQC208-4 Üretici

EPF8820AQC208-4 İntelAltera Corporation'ı 2015 yılında satın almasının ardından Altera tarafından Flex 8000 serisi FPGA serisinin bir parçası olarak geliştirilmesinin ardından, bu cihaz Altera’nın özel dijital tasarımlar için tasarlanmış esnek, yüksek yoğunluklu programlanabilir mantık cihazları üretme mirasını yansıtıyor.Edinmeden sonra Intel, Altera’nın ürün serilerini programlanabilir çözümler grubuna entegre ederek Intel markası altında FPGA teknolojilerinin sürekli desteğini ve ilerlemesini sağladı.Sonuç olarak, EPF8820AQC208-4, orijinal Altera parça numarasını korumasına rağmen, resmi olarak bir Intel FPGA ürünü olarak tanınıyor.

Çözüm

EPF8820AQC208-4, yüksek hızlı işleme, sistem düzeyinde entegrasyon ve saha yeniden yapılanabilirliği gerektiren modern dijital sistemler için esnek ve güçlü bir çözüm olarak öne çıkıyor.Intel’in Legacy ve Altera’nın tasarım mükemmelliği tarafından desteklenen, makine öğreniminden kablosuz iletişim ve endüstriyel otomasyona kadar çeşitli uygulamaları desteklemektedir.Bu kılavuz, içgörüleri, ister prototipleme, üretimi ölçeklendirme veya gelişmiş dijital iş akışlarını optimize ederek, bu FPGA'nın tam yeteneklerinden yararlanmaya yöneliktir.

Veri Sayfası PDF

EPF8820AQC208-4 Veri Sayfaları:

Flex 8000.pdf
