EPM3064ATC44-10 CPLD: Özellikler, özellikler, uygulamalar ve ISS programlama

Intel's Max® 3000A serisinden EPM3064ATC44-10, dijital projeler için güçlü bir araçtır.Bu cihaz hızlı, esnektir ve çok az güç kullanır, bu da çok çeşitli kullanımlar için mükemmeldir.Bu kılavuz, EPM3064ATC44-10 hakkında bilmeniz gereken her şeyden, yapabileceği şeyden nasıl ayarlanacağına ve elektronik sistemlerini geliştirmenize yardımcı olur.

Katalog

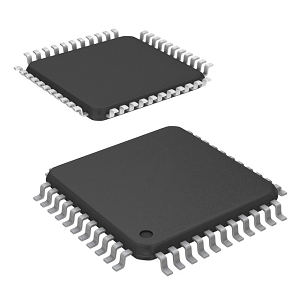

EPM3064ATC44-10 Açıklama

. EPM3064ATC44-10 Intel'in Max® 3000A serisinden, çok çeşitli dijital uygulamalar için tasarlanmış güçlü bir karmaşık programlanabilir mantık cihazını (CPLD) temsil eder.64 makro kümelik ile bu cihaz, 10 nanosaniye maksimum yayılma gecikmesi ile hızlı yanıt için optimize edilir ve verimli performans sağlar.0 ° C ila 70 ° C sıcaklık aralığında ticari uygulamalar için uygun olan 44 pimli ince dörtlü düz paket (TQFP) paketinde bulunan 3.3V besleme voltajı üzerinde çalışır.Parça numarası EPM3064ATC44-10 tasarımını ve işlevselliğini kapsar: EPM Max® Serisi CPLDS için, 3064 64 makro kümelik ile belirli modeli gösterir, A Gelişmiş 3.3V teknolojisi için, T TQFP paketi için ve C44 pim sayısını ve sıcaklık spesifikasyonlarını onaylamak.Sonek-10 Minimum gecikmeyle hızlı hız derecesini belirtir.Bu cihaz,% 100 TTL emülasyonu ile uyumlu SSI, MSI ve LSI mantık işlevlerini entegre etmek için mükemmel bir çözümdür.Pals, Gals ve 22v10'lardan Mach ve PLSI cihazlarına kadar çeşitli cihazların kesintisiz bir entegrasyonunu destekleyerek son derece çok yönlü hale getirir.PLCC, PQFP ve TQFP gibi çeşitli paket seçeneklerinde bulunan Max® 3000A serisi, çeşitli uygulamalarda tasarım esnekliği sunar.

Dijital sistemlerinizi güvenilir ve verimli mantık cihazlarıyla yükseltmek istiyorsanız, EPM3064ATC44-10'a toplu olarak yatırım yapmak akıllıca bir harekettir.Hem güçlü performans hem de sağlam karlılık sağlayan bir karardır.

EPM3064ATC44-10 CAD modelleri

EPM3064ATC44-10 ayak izi

EPM3064ATC44-10 3D Model

EPM3064ATC44-10 özellikleri

• 64 Makroels: Bu CPLD, makro hücreler adı verilen 64 yapılandırılabilir mantık birimi içerir.Her makro hücre, cihazın çok çeşitli dijital işlevleri ve işlemleri işlemesini sağlayan karmaşık mantık işlemleri gerçekleştirecek şekilde ayrı ayrı programlanabilir.

• Kullanılabilir Kapılar: Cihaz yaklaşık 1.250 kullanılabilir kapı sunuyor.Bu karmaşıklık ölçüsü, CPLD içinde mümkün olan mantık entegrasyonu miktarını gösterir ve hem basit hem de karmaşık dijital devreleri etkili bir şekilde desteklemesini sağlar.

• Maksimum çalışma frekansı: EPM3064ATC44-10, maksimum 222.2 MHz frekansında çalışabilir.Bu yüksek frekans, daha hızlı işlem hızlarını kolaylaştırır, bu da hızlı yanıt süreleri ve yüksek hızlı veri işlemleri gerektiren uygulamalar için idealdir.

• Yayılma gecikmesi: 4,5 nanosaniye kadar düşük bir yayılma gecikmesine sahip olan bu CPLD, girişten çıkışa sinyal iletimindeki zaman gecikmesini en aza indirerek, genel sistem performansını ve yanıt verebilirliği artırır.

• Besleme voltajı: 3.0V ila 3.6V arasında izin verilen bir aralıkla 3.3V besleme voltajı üzerinde çalışır.Bu voltaj aralığı, güç kaynağı gereksinimlerinde esneklik sağlar, bu da onu çeşitli dijital sistemlerle uyumlu hale getirir.

• G/Ç pimleri: Cihaz, bir dijital sistemin diğer bileşenleriyle kapsamlı bağlantı sağlayan 34 giriş/çıkış pimi içerir.Bu pimler, verilerin CPLD'ye ve dışına aktarılmasını kolaylaştırır ve çok çeşitli arabirim işlevlerini destekler.

• Paket Türü: 44 pimli ince dörtlü düz bir pakette (TQFP) bulunan EPM3064ATC44-10, G/Ç seçeneklerinin sayısından ödün vermeden, alanın premium olduğu uygulamalar için faydalı olan kompakt bir form faktörü sunar.

• Çalışma sıcaklığı aralığı: 0 ° C ila 70 ° C'lik bir ticari sıcaklık aralığında çalışacak şekilde tasarlanan bu CPLD, tipik endüstriyel koşullar altında güvenilir performans sağlayarak çok çeşitli ortamlar için uygundur.

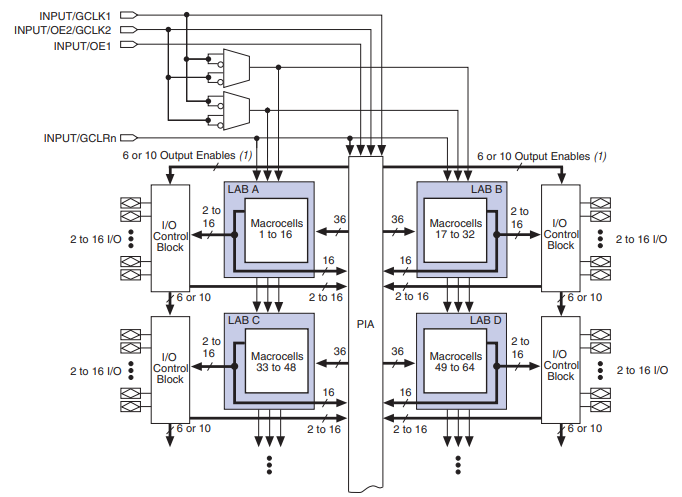

EPM3064ATC44-10 Blok Şeması

EPM3064ATC44-10 için blok diyagramı, işlevsel bileşenleri ve bunların ara bağlantılarını vurgulayarak dahili mimarisinin görsel bir temsilini sağlar.Tasarımın merkezinde, her biri toplam 64 makrookell için 16 makrouk içeren A, B, C ve D etiketli dört mantık dizi bloğu (laboratuvarlar) vardır.Bu laboratuvarlar, laboratuvarlar ve G/Ç kontrol blokları arasındaki sinyallerin yönlendirilmesini kolaylaştıran merkezi bir programlanabilir ara bağlantı dizisine (PIA) bağlanır.PIA, girişlerin, çıktıların ve dahili mantığın verimli ve esnek bir şekilde iletişim kurabilmesini sağlar.Her laboratuvar ayrıca, 16 G/Ç pimini işleyen ilgili G/Ç kontrol bloğuna bağlanır.Bu G/Ç blokları, çift yönlü işlem ve programlanabilir çıktı gibi özellikler sunan harici sinyaller ve dahili mantık arasındaki etkileşimi yönetir.Diyagram, global saatler (GCLK1 ve GCLK2), çıkış etkinleştirme sinyallerini (OE1 ve OE2) ve global Clear (GCLRN) gibi kontrol sinyallerini, makroözlerin ve G/Ç bloklarının çalışmasını düzenleyen ve senkronizasyon sağlayan ve gerektiğinde belirli işlevsellikleri etkinleştiren Global Clear'ı (GCLRN) gösterir.

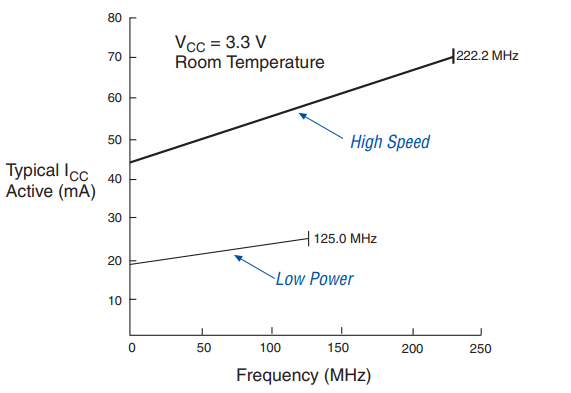

ICC ve Frekans

Grafik, oda sıcaklığında 3.3V'lik bir besleme voltajı altında EPM3064ATC44-10 için tipik aktif besleme akımı (ICC) tüketimini göstermektedir.İki operasyonel mod vurgulanmıştır: Yüksek hız Ve Düşük güç.Yüksek hız modunda, akım tüketim, daha düşük frekanslar için yaklaşık 50mA'dan başlayıp 222.2 MHz frekansında yaklaşık 70mA'ya ulaşan çalışma frekansı ile doğrusal olarak artar.Bu mod, maksimum performans ve daha hızlı işleme hızları gerektiren uygulamalar için tasarlanmıştır.Tersine, düşük güç modu, daha düşük frekanslarda yaklaşık 20mA'dan başlayıp 125 MHz'de yaklaşık 30mA'ya yükselen daha düşük akım tüketimi gösterir.Bu mod, enerji tasarruflu çalışma için optimize edilmiştir, bu da daha düşük güç kullanımının hızda önceliklendirilmesi için tasarımlar için uygundur.

EPM3064ATC44-10 özellikleri

Tip	Parametre
Üretici	Altera/Intel
Seri	Max® 3000A
Ambalajlama	Tepsi
Parça durumu	Modası geçmiş
Programlanabilir Tür	Sistemde programlanabilir
Gecikme Süresi TPD (1) Maks.	10 ns
Voltaj besleme - iç	3V ~ 3.6V
Mantık öğelerinin/blokların sayısı	4
Makroel sayısı	64
Kapı Sayısı	1250
G/Ç sayısı	34
Çalışma sıcaklığı	0 ° C ~ 70 ° C (TA)
Montaj türü	Yüzey montajı
Paket / Dava	44-TQFP
Tedarikçi Cihaz Paketi	44-TQFP (10x10)
Temel Ürün Numarası	EPM3064

EPM3064ATC44-10 ISS programlama adımları

1. ISS'yi girin: Bu ilk aşama, giriş/çıkış (G/Ç) pimlerini normal kullanıcı modundan ISS moduna geçirir.Cihazın programlamaya hazır olmasını ve tamamlanmasını gerektiren bir hazırlık adımıdır.

2. Kimliği kontrol edin: Herhangi bir programlama veya doğrulamaya başlamadan önce, kimliğini doğrulamak ve programlama komutlarıyla uyumluluğu sağlamak için cihazın silikon kimliği kontrol edilir.Bu adım hızlıdır ve genel programlama süresinin minimal bir bölümünü alır.

3. Toplu Sil: Cihazdan önceki verileri temizlemek için bir toplu silme işlemi gerçekleştirilir.Bu, cihaza silme komutlarının yüklenmesini ve EEPROM (elektriksel olarak silinebilir programlanabilir okunan okunan bellek) hücrelerini silmek için 100 milisaniyelik bir darbe uygulamasını içerir.Bu adım cihazı yeni veriler için hazırlar.

4. Program: Bu adım sırasında, cihaza yeni veriler programlanır.Bu, her EEPROM adresini yeni verilerle yüklemeyi ve verileri EEPROM hücrelerine yazmak için bir programlama darbesinin uygulanmasını içerir.Bu işlem, amaçlanan tüm veriler cihaza programlanana kadar adresle tekrarlanır.

5. Doğrulayın: Programlamadan sonra, cihazın verileri doğru yazıldığından emin olmak için doğrulanır.Bu, her EEPROM adresinden verileri okumayı ve bunu amaçlanan verilerle karşılaştırmayı içerir.Bu adım, programlama doğruluğunu sağlar ve her adres için tekrarlanır.

6. ISS'den çıkın: Son adım, ISP modundan G/Ç pimlerini kullanıcı moduna geri geçirir.Enter ISP aşaması gibi, bu adım da hızlıdır, sadece 1 milisaniye gerektirir.Programlama işleminin tamamlanmasını işaret ederek cihazın normal işlemlere devam etmesini sağlar.

EPM3064ATC44-10 Uygulamalar

Gömülü sistemler

Bu CPLD, mikrodenetleyicilerin işlevlerini arttırmak için özel mantığın gerekli olduğu gömülü sistem uygulamaları için idealdir.Arayüz, kontrol sinyali işleme ve donanım çevre birimlerini yönetme, gömülü tasarımların yeteneklerini ve verimliliğini artırabilir.

Telekomünikasyon

Telekomünikasyon sektöründe, EPM3064ATC44-10 protokol işleme, sinyal bütünlüğü yönetimi ve veri yönlendirmesinde rol oynar.Yüksek hızlı mantık işleme yetenekleri, dijital sinyal işleme, ağ anahtarları ve arayüz dönüştürme gibi uygulamalar için uygun hale getirerek verimli veri akışı ve iletişim güvenilirliğinin korunmasına yardımcı olur.

Test ve ölçüm ekipmanı

Cihaz, yeniden programlanabilir doğası ve hızlı çalışması nedeniyle test ve ölçüm ekipmanlarında yaygın olarak kullanılmaktadır.Bilimsel ve endüstriyel test ortamlarında gereken kesin kontrol ve uyarlanabilir işlevsellik sağlayarak veri toplama sistemlerinde, sinyal jeneratörlerinde ve analiz araçlarında gerekli olan karmaşık mantık işlemlerini işleyebilir.

Endüstriyel kontrol sistemleri

Programlanabilir bir mantık denetleyicisi (PLC) olarak, EPM3064ATC44-10 çeşitli otomasyon ve proses kontrol uygulamalarında bulunur.Endüstriyel koşullar altında ve geniş sıcaklık aralıklarında verimli bir şekilde çalışırken, makineleri kontrol etmek, işlem sinyallerini kontrol etmek ve güvenlik kontrolleri yapmak için gerekli mantık özelliklerini sunar.

Tüketici Elektroniği

Tüketici elektroniğinde, bu CPLD akıllı ev sistemleri, taşınabilir oyun cihazları ve gelişmiş ses/görsel ekipman gibi cihazlarda yeniliği artırmaya yardımcı olur.Cihaz işlevlerini geliştiren, arayüzleri geliştiren ve tüketici ürünlerine yeni nesil özelliklerin entegrasyonunu sağlayan karmaşık mantık çözümlerini destekler.

EPM3064ATC44-10 Benzer Parçalar

• EPM3064ATC44-7

• Epm3064ati100-10

• EPM3064ATC44-10N

EPM3064ATC44-10 Satın Alma Kılavuzu

EPM3064ATC44-10 satın alınması düşünülürken, proje gereksinimlerinize uymasını sağlamak için akılda tutulması gereken birkaç husus vardır.Her şeyden önce, hala sınırlı stok sunmamıza rağmen, bu bileşenin eski olduğunu unutmayın.Teknik özelliklerin ihtiyaçlarınızla eşleştiğinden emin olun.EPM3064ATC44-10, 64 makro kümelik içerir, maksimum 222.2 MHz frekansında çalışır ve 44 pimli bir TQFP paketi içinde 3.3V güç kaynağı için tasarlanmıştır.Bu bileşenin entegrasyonunu ve operasyonel gereksinimlerini tam olarak anlamak için veri sayfasını ve uygulama notlarını gözden geçirmek gerekir.Bileşenin eski durumu göz önüne alındığında, benzer işlevsellik sağlayan ve aktif olarak desteklenen alternatif seçenekleri de değerlendirin.Bu adım, projenizin uzun ömürlülüğünü ve desteklenebilirliğini korumak için önemlidir.

EPM3064ATC44-10 Avantajları

Yüksek hızlı performans

Bu cihaz, veri ve görevlerin hızlı bir şekilde işlenmesini sağlayan yüksek maksimum 222.2 MHz frekansında çalışabilir.Sadece 4,5 nanosaniye düşük yayılma gecikmesi, sinyallerin cihazdan geçmesi için gereken süreyi en aza indirerek, zamana duyarlı uygulamalarda genel sistem duyarlılığını ve performansı artırır.

Düşük güç tüketimi

Verimlilik için tasarlanan EPM3064ATC44-10, 3.3V besleme voltajı üzerinde çalışır, bu da bir parçası olduğu sistemin genel güç tüketimini azaltmaya yardımcı olur.Bu özellik, güç verimliliğinin gerekli olduğu taşınabilir ve pille çalışan cihazlarda faydalıdır.

Yeniden programlanabilirlik ve esneklik

Bu CPLD'nin yeniden programlanabilir doğası, tasarım aşamasında ve dağıtımdan sonra çoklu yinelemelere ve güncellemelere izin verir, tam donanım yeniden tasarlanmasına gerek kalmadan sürekli iyileştirmeyi ve değişen teknolojik ihtiyaçlara uyum sağlamayı destekler.

Geniş Arabirim Özellikleri

34 G/Ç pimi ile EPM3064ATC44-10, kapsamlı arabirim seçeneklerini destekleyerek çok çeşitli diğer dijital bileşenlerle bağlantı kurmayı kolaylaştırır.Bu esneklik, farklı cihaz türleri arasında çok sayıda bağlantı gerektiren karmaşık sistemler için mükemmeldir.

Güvenilirlik ve uzun ömür

Sağlam, uçucu olmayan, flaş tabanlı bir mimari ile inşa edilen bu CPLD, zaman içinde program bütünlüğünü ve işlevselliğini korur ve sık güç döngülerinde veya sert çalışma koşullarında bile tutarlı performans ve güvenilirlik sağlar.

Mevcut mantık cihazlarıyla sorunsuz entegrasyon

EPM3064ATC44-10, arkadaşlar ve kızlar gibi birden fazla eski mantık cihazının kolayca değiştirilebilir, bu da sistem karmaşıklığını azaltır ve verimliliği artırır.Bu özellik, mevcut sistemleri yükseltmek veya birden fazla işlevi tek bir cihazda birleştirmek için ideal bir seçim haline getirir.

Geniş çalışma sıcaklığı aralığı

Ticari uygulamalar için uygun olan bu cihaz, 0 ° C ila 70 ° C sıcaklık aralığında güvenilir bir şekilde çalışır.Bu sağlamlık, ofis ortamlarından endüstriyel konumlara, performans bozulması olmadan çeşitli ortamlarda dağıtım yapılmasına izin verir.

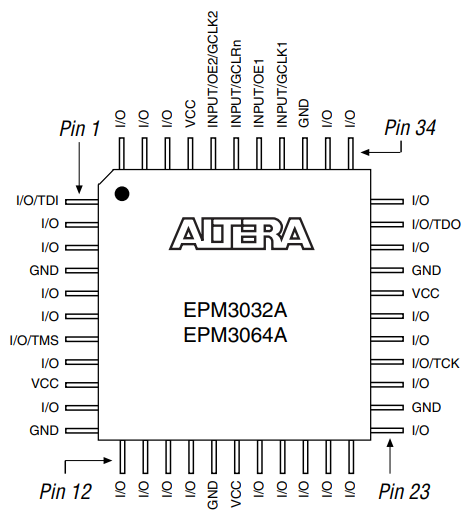

EPM3064ATC44-10 Paket Pin-Out Diyagramı

EPM3064ATC44-10 Paket Pin-Out Şeması, pimlerin cihaz için fiziksel düzenlemesini temsil eder.44 pimli pakette her pimin işlevleri ve atamaları hakkında ayrıntılar sağlar.Her pim, G/Ç (giriş/çıkış), güç kaynağı (VCC), toprak (GND) veya JTAG için kullanılan TDI, TDO, TMS ve TCK gibi belirli operasyonel sinyaller gibi belirlenmiş işlevselliği ile etiketlenir.Programlama ve hata ayıklama.Diyagram, fiziksel pakete göre pim konumlarının tanımlanmasına yardımcı olmak için net pim numaralandırma göstergeleri ile çipin yukarıdan aşağıya bir görünümünü kullanır.

PIN atamaları, cihazı bir devredeki diğer bileşenlerle arayüzleme için esneklik sunan birkaç G/Ç pimi içerir.Giriş/GCLK ve giriş/OE gibi spesifik pimler vurgulanır, bu da saat sinyalleri sağlamada veya genel giriş pimleri olarak hareket etmede çift amaçlı rollerini gösterir.Bu çok işlevli pimler, cihazın programlanabilir mantık uygulamalarında kullanımını optimize etmek için mükemmeldir.Diyagram ayrıca, güvenilir güç dağıtımını ve sinyal bütünlüğünü sağlayarak paket boyunca dağıtılan güç ve öğütülmüş pimleri tanımlar.Pin 1'i gösteren köşe işaretleyici ile diyagram, montaj sırasında çipin doğru şekilde yönlendirilmesine ve hata riskini azaltmaya yardımcı olur.

EPM3064ATC44-10 Üretici

Altera, Max ve Stratix serisi gibi FPGA ve CPLD ürün hatlarıyla ünlüdür.Max 3000A serisinin bir parçası olan EPM3064ATC44-10, Altera'nın popüler CPLD'lerinden biriydi.Kuvvet sonrası Intel, FPGA teknolojisini ilerletmeye, AI'daki görevler için Xeon işlemcilerle entegre etmeye ve veri işlemeye odaklandı.Intel'in FPGA serisi artık AGILEX ve Stratix 10 serisini, 5G'deki ihtiyaçları ve bulut bilişimini içeriyor.Intel, yeni teknolojilere geçişin bir parçası olarak EPM3064ATC44-10 gibi bazı eski Altera ürünlerini bıraktı.Intel, yapay zeka hızlanmasını vurgulayarak ve oneapi ve FPGA kartlarındaki yeniliklerle yeniden yapılandırılabilir hesaplamayı vurgulayarak programlanabilir mantıkta liderlik etmeye devam ediyor.

Çözüm

EPM3064ATC44-10, dijital cihazlar oluşturmak veya geliştirmek için mükemmel bir seçimdir.Hızlı, verimli ve diğer birçok bileşenle bağlantı kurabilir, bu da onu çeşitli elektronik uygulamalar için yararlı hale getirir.Bu kılavuz, ana özelliklerini, farklı cihazlarda nasıl kullanılabileceğini ve faydalarını, daha gelişmiş ve güvenilir elektronik sistemler yapmasına nasıl yardımcı olabileceğini gösterdi.İster eski ekipmanı güncelliyor olun, ister yeni bir şey inşa edin, EPM3064ATC44-10, her şeyin daha iyi çalışmasına yardımcı olan önemli bir kısımdır.

Veri Sayfası PDF

EPM3064ATC44-10 Veri Sayfaları:

Max 3000A Cihaz Aile Veri Sayfası.pdf
