Tam Köprü Doğrultucu: DC dönüşümüne, devre tasarımı ve uygulamalara verimli AC

Duvar çıkışınızdaki güç gibi alternatif akımı (AC) değiştirmek için kullanılan tam bir köprü doğrultucu, çoğu elektronik cihaz tarafından kullanılan güç türü olan doğrudan akıma (DC).Gelen elektriğin yarısını boşa harcayan daha basit sistemlerin aksine, tam köprü doğrultucu, AC döngüsünün hem yukarı ve aşağı salınımlarından güç yakaladığından emin olmak için dört diyot kullanır.Bu makale, tam bir köprü doğrultucuunun nasıl çalıştığını, parçalarını ve bugün birçok teknolojide neden bu kadar önemli olduğunu araştıracak.

Katalog

Tam bir köprü doğrultucuuna genel bakış

A Tam köprü doğrultucutam dalga köprü doğrultucu veya sadece bir diyot köprü doğrultucu olarak da bilinen, alternatif akımı (AC) doğrudan akıma (DC) dönüştürmek için tasarlanmış bir elektronik devredir.Sabit bir DC voltajının gerekli olduğu birçok elektrik ve elektronik uygulamada bir bileşen görevi görür.AC dalga formunun sadece yarısını kullanan yarım dalga doğrultucudan farklı olarak, tam bir köprü doğrultucu AC döngüsünün hem pozitif hem de negatif yarısından yararlanır ve güç dönüşümünde daha verimli hale getirir.Tam bir köprü doğrultucuunun çalışması, bir köprü oluşumunda düzenlenmiş dört diyot yapılandırmasına dayanır.Bu diyotlar, AC girişinin polaritesine bakılmaksızın, akım akışının yönünün yük boyunca aynı kalmasını sağlamak için toplu olarak çalışır.Bu düzenleme, devrenin giriş dalga formunun her iki yarısını da düzeltmesine izin verir, bu da yarım dalga doğrultucu ile karşılaştırıldığında daha sürekli ve kararlı bir DC çıkışına neden olur.

Tam bir köprü doğrultucuunun temel avantajlarından biri, gelişmiş verimliliğidir.Sadece yarısı yerine tüm AC dalga formunu işlediğinden, pratik uygulamalarda faydalı olan daha yüksek bir ortalama DC çıkış voltajı üretir.Ek olarak, giriş gücünü tam olarak kullanarak, güç kaybını ve ısı dağılmasını azaltır, bu da onu çeşitli güç kaynağı sistemlerinde tercih edilen bir seçim haline getirir.Tam köprü doğrultucuları, güç adaptörlerinde, pil şarj cihazlarında ve bilgisayar güç kaynaklarında bulunanlar da dahil olmak üzere düzenlenmiş güç kaynağı devrelerinde yaygın olarak kullanılmaktadır.Bu cihazlar, elektronik bileşenlerin kararlı çalışmasını sağlamak için tutarlı ve güvenilir bir DC voltajı gerektirir.Tam bir köprü doğrultucuunun pürüzsüz ve verimli DC gücü sağlama yeteneği, onu modern elektrik ve elektronik mühendisliğinde önemli bir bileşen haline getirir.

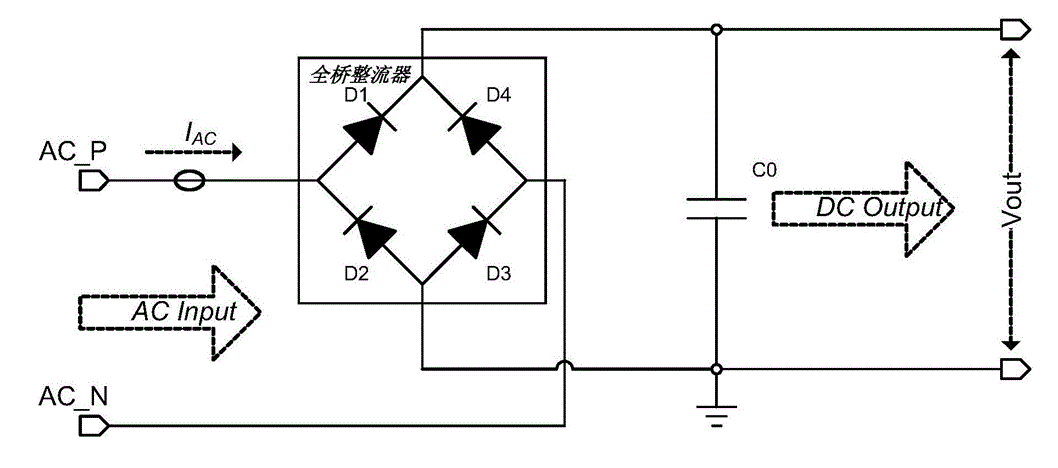

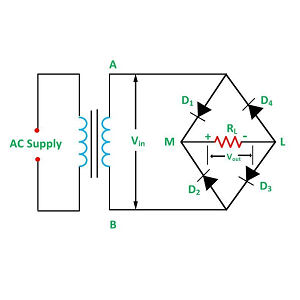

Şekil 2.Tam köprü doğrultucuDiyagram

Devre diyagramı, alternatif akımı (AC) doğrudan akıma (DC) dönüştürmek için kullanılan yaygın bir elektronik bileşen olan tam dalga köprüsü doğrultucuunun çalışma prensibini göstermektedir.Devre, bir köprü konfigürasyonunda düzenlenmiş dört diyottan (D1, D2, D3 ve D4) oluşur.İki AC giriş terminali (AC_P ve AC_N etiketli) ve iki DC çıkış terminali vardır.AC voltajı uygulandığında, doğrultucu, AC döngüsünün hem pozitif hem de negatif yarıları sırasında akımın aynı yönde akmasını sağlamak için diyotları kullanır.Pozitif yarım döngüsünde, D1 ve D2 diyotları ileri önyargılıdır ve akımın geçmesine izin verirken, D3 ve D4 ters taraflıdır ve akım blokudur.Negatif yarım döngü sırasında, D3 ve D4 ileri önyargılı ve davranış, D1 ve D2 ise akımı engeller.Bu işlem AC girişini düzeltir ve titreşimli bir DC çıkışı üretir.Kondansatör (C0) çıkışı düzelterek voltaj dalgalanmalarını azaltır ve daha kararlı bir DC voltajı (Vout) oluşturur.

Tam dalga köprüsü doğrultucuunun yapımı

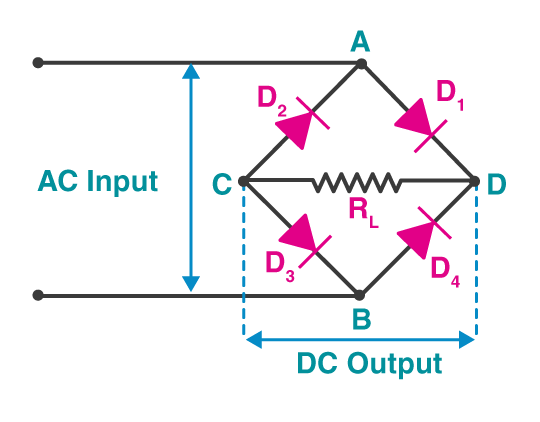

Şekil 3. Tam Dalga Köprüsü Doğrultucu İnşaatı

Tam bir dalga köprüsü doğrultucu, alternatif akımı (AC) doğrudan akıma (DC) verimli bir şekilde dönüştürmek için tasarlanmış elektronik devre.Bu düzeltme işlemi, her biri devrenin işlevselliğine ve verimliliğine katkıda bulunan diyotların ve dirençli bir yükün birleşik çalışmasına dayanır.Doğrultucunun yapısı aşağıdaki ana bileşenlerden oluşur:

1. Dört diyot (D₁, D₂, D₃, D₄)

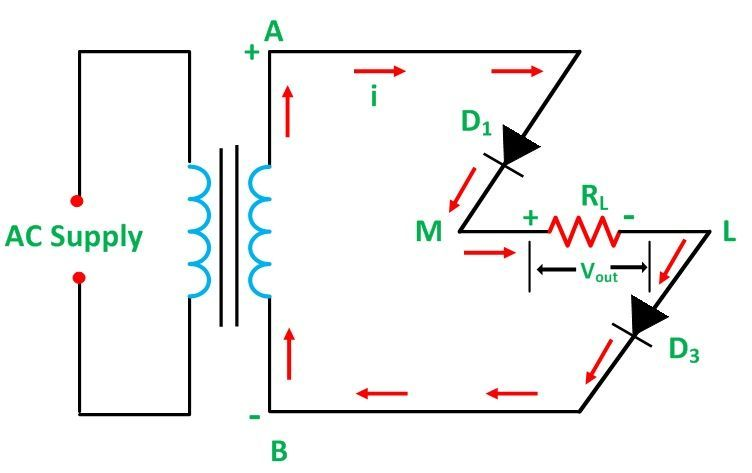

Dört diyot devrenin kalbidir ve bir köprü konfigürasyonunda düzenlenmiştir.AC giriş polaritesine bakılmaksızın, akımın yükten sadece bir yönde akmasına izin vererek düzeltme sürecinde rol oynarlar.Her diyot elektrik akımı için tek yönlü bir valf görevi görür.AC girişinin pozitif yarım döngüsü sırasında, d₁ ve d₂ diyotlar ileri taraflı hale gelir ve akımın yükten akmasına izin verir.Aynı zamanda, d₃ ve d₄ diyotları ters taraflıdır ve akımı bloke eder.Bu, akımın yükten tek bir yönde akmasını sağlar.

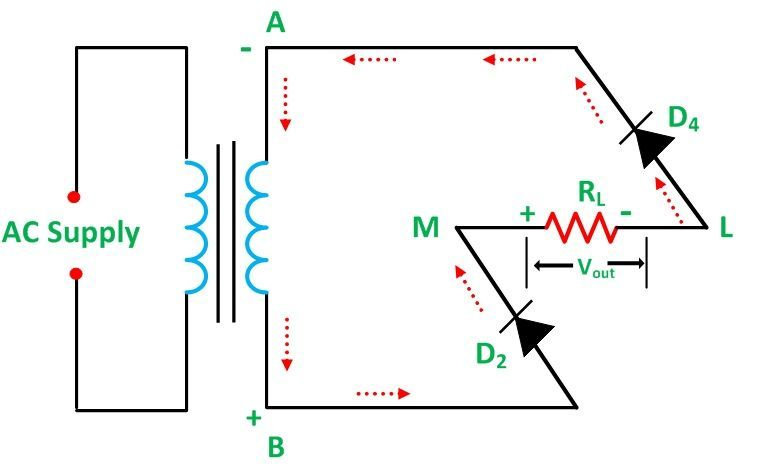

AC girişinin negatif yarım döngüsü sırasında, diyotların rolleri tersine döner.D₃ ve D₄ diyotlar ileri biased olur, akım iletirken, d₁ ve d₂ diyotlar ters taraflı ve blok akımdır.Yine, akım yük yoluyla aynı yönde akar ve tek yönlü bir akımı korur.Diyotların bu alternatif çalışması, AC dalga formunun her iki yarısının da kullanılmasını sağlar, bu da AC döngüsünün sadece yarısını kullanan yarım dalga doğrultucu ile karşılaştırıldığında daha verimli bir dönüşüm ile sonuçlanır.

2. Dirençli yük (R_L)

Dirençli yük, R etiketli R_L Diyagramda, düzeltilmiş DC çıkışını kullanan bileşeni veya cihazı temsil eder.Bu yük bir direnç, elektronik bir cihaz veya DC gücünün çalışmasını gerektiren herhangi bir cihaz olabilir.Düzeltilmiş akım yükten akar ve kullanılabilir güç sağlar.Devrenin performansı ve verimliliği büyük ölçüde yükün özelliklerine ve düzeltilmiş çıktının kalitesine bağlıdır.Yük, diyagramda B ve D etiketli DC çıkış terminallerine bağlanır.Yükden gelen akım akışının yönü, düzeltme işlemi nedeniyle tutarlı kalır ve tek yönlü bir DC akımının verilmesini sağlar.

3. AC giriş terminalleri (A ve C)

Doğrultucuda, AC beslemesinin bağlandığı A ve C etiketli iki giriş terminali vardır.AC girişinin polaritesi periyodik olarak değişir, pozitif ve negatif yarım döngüler diyotlar tarafından farklı şekilde işlenir.Giriş voltajı köprü ağı üzerinden kanalize edilir ve AC dalga formunun her iki yarısının çıkış akımına katkıda bulunmasını sağlar.

4. DC çıkış terminalleri (b ve d)

Doğrultucu, diyagramda B ve D etiketli çıkış terminalleri boyunca bir DC voltajı üretir.Çıktı, titreşimli bir DC dalga formudur, AC döngüsünün negatif yarısı pozitif yarıya hizalamak için ters çevrilmiştir.Bu dalga formu tek yönlü olmasına rağmen, düzeltme işlemi nedeniyle hala bazı dalgalanmalar veya dalgalanmalar içerir.Tam dalga köprüsü doğrultucu oldukça etkilidir, çünkü AC dalga formunun her iki yarısını da kullanır, yarım dalga doğrultucu ile karşılaştırıldığında çıkış sinyalinin frekansını etkili bir şekilde iki katına çıkarır.Bu artan frekans, kapasitörler veya indüktörler gibi filtreleme bileşenlerini kullanarak dalgalanmaların düzeltilmesini kolaylaştırır ve pratik uygulamalar için daha kararlı bir DC çıkışı üretir.Bu tasarım, daha yüksek ortalama çıkış voltajı, gelişmiş verimlilik ve daha basit doğrultucu devrelere kıyasla giriş gücünün daha iyi kullanılması sağlama yeteneği nedeniyle güç kaynağı devrelerinde yaygın olarak kullanılmaktadır.

Tam köprü doğrultucuunun işlevselliği

Alternatif akımı (AC) doğrudan akıma (DC) dönüştürme yeteneğiyle ünlü tam köprü doğrultucu.Konut, ticari ve endüstriyel elektrik sistemlerinde yaygın olarak mevcut olan AC, pozitif ve negatif döngüler arasında değişen çift yönlü doğası nedeniyle çoğu elektronik cihaz için uygun değildir.Tam köprü doğrultucu, AC'nin DC'ye dönüşümünü kolaylaştırmak için stratejik bir diyot konfigürasyonu kullanarak bu sorunu ele alır ve elektronik cihazların güvenilir bir şekilde çalışmasını sağlar.Doğrulama işlemi, doğal olarak alternatif pozitif ve negatif yarım döngüyle sinüzoidal bir paterni takip eden AC girişi, doğrultucu devresine girmesiyle başlar.Doğrultucunun tasarımı, elektrik akışını sadece bir yöne yönlendirmek için birlikte çalışan bir köprü konfigürasyonunda düzenlenmiş dört diyottan oluşur.AC girişi değiştikçe, her yarım döngü sırasında spesifik diyot çiftleri hareket eder.

Daha kararlı ve kullanılabilir bir DC voltajı oluşturmak için, doğrultucu çıkışı genellikle bir kapasitör gibi bir filtreleme bileşeninden geçirilir.Kondansatör, titreşen DC'nin tepe noktaları sırasında şarjı depolayarak ve oluklar sırasında serbest bırakarak dalgalanmaları etkili bir şekilde azaltarak ve dalga formunu yumuşatarak rol oynar.Ortaya çıkan DC voltajı, elektronik cihazlara güç vermek için çok daha tutarlı ve uygundur.Tam köprü doğrultucuunun önemi basit dönüşümün çok ötesine uzanır.Sabit DC çıkışı, akıllı telefonlar, tabletler ve dizüstü bilgisayarlar gibi küçük ev aletlerinden bilgisayar sunucuları, telekomünikasyon ağları ve endüstriyel makineler gibi daha büyük, daha karmaşık sistemlere kadar çok çeşitli elektronik cihazların uygun şekilde çalışması için mükemmeldir.Bu cihazlar ve sistemler, performans sorunlarını veya elektrik girişindeki dalgalanmaların neden olduğu potansiyel hasarı önlemek için istikrarlı ve sürekli bir güç kaynağı gerektirir.Doğrultucunun AC dalga formunun her iki yarısını da kullanma yeteneği, onu yarım dalga doğrultucudan daha verimli hale getirir, daha yüksek bir ortalama çıkış voltajı sağlar ve enerji israfını en aza indirir.Sabit ve güvenilir bir DC beslemesi sağlayarak, tam köprü doğrultucu sadece güç verdiği cihazların performansını arttırmakla kalmaz, aynı zamanda hassas bileşenleri voltaj düzensizliklerinden koruyarak ömrünü uzatır.Bu verimlilik ve güvenilirlik onu modern güç elektronik ve enerji dönüşüm sistemlerinde bir unsur haline getirir.

Tam köprü doğrultucuunun operasyonel dinamikleri

Tam bir köprü doğrultucuunun çalışması hem karmaşıktır hem de alternatif akımı (AC) doğrudan akıma (DC) dönüştürmek için gereklidir, bu da sayısız elektronik cihaza güç sağlamak için önemli bir dönüşüm.Bu süreç, her biri DC çıkışının verimliliğini, istikrarını ve güvenilirliğini sağlamada rol oynayan bir dizi birbirine bağlı faz olarak anlaşılabilir.

1. AC girişi ve transformatör ayarı

Düzeltme işlemi, tipik olarak duvar çıkışı gibi standart bir güç kaynağından kaynaklanan bir AC girişi ile başlar.Bununla birlikte, bu AC girişinin voltajı, elektronik devrelerde doğrudan kullanım için genellikle çok yüksek veya uygun değildir.Bunu ele almak için, voltajı daha güvenli ve daha yönetilebilir bir seviyeye çıkarmak için bir transformatör kullanılır.Transformatör sadece giriş voltajını ayarlamakla kalmaz, aynı zamanda devreyi ana güç kaynağından izole ederek ek bir güvenlik katmanı sağlar.Voltajı aşağı çekerek, transformatör, doğrultucunun verimli çalışmasını sağlarken, voltaj ani artışları veya hassas elektronik bileşenlere zarar verebilecek dalgalanmalar riskini en aza indirir.Bu hazırlık aşaması, giriş AC'sini sonraki düzeltme işlemine hazır hale getirmek için önemlidir.

2. Pozitif ve negatif yarım döngü sırasında diyot aktivasyonu

3. kapasitör filtreleme

Bu aşamada düzeltilmiş çıktı, tek yönlü olsa da, orijinal AC girişinin alternatif doğası nedeniyle hala dalgalanmalar veya dalgalanmalar içerir.Bu dalgalanmaları pürüzsüzleştirmek ve daha kararlı bir DC voltajı üretmek için, doğrultucu çıkışı boyunca bir kapasitör yerleştirilir.Kondansatör, düzeltilmiş voltaj zirveye ulaştığında ve voltaj düştüğünde deşarj ile şarj ederek çalışır.Bu işlem, düzeltilmiş dalga formunun darbeleri arasındaki boşlukları doldurur ve voltaj varyasyonlarını etkili bir şekilde azaltır.Sonuç, hassas elektronik cihazlara güç sağlamak için çok daha pürüzsüz bir DC çıkışıdır.Tıbbi ekipman, iletişim cihazları ve mikrodenetleyiciler gibi hassasiyet gerektiren uygulamalarda, bu filtreleme aşaması, sağlanan voltajın sabit ve güvenilir kalmasını sağlar.

4. Voltaj Stabilizasyonu

Filtrelemeden sonra bile, DC çıkışında küçük dalgalanmalar veya düzensizlikler devam edebilir.Voltajın kalitesini daha da iyileştirmek için, voltaj regülatörleri veya daha gelişmiş filtreleme devreleri gibi ek voltaj stabilizasyon bileşenleri genellikle kullanılır.Voltaj regülatörleri, giriş voltajı veya yük koşulları değişse bile sabit bir çıkış voltajını korumak için tasarlanmıştır.Bu stabilizasyon, işlemciler, sensörler veya bellek modülleri gibi kesin ve tutarlı bir voltaj besleme gerektiren cihazlar için önemlidir.Çıkış voltajının hassas bir aralıkta kalmasını sağlayarak, bu aşama, doğrultucu tarafından desteklenen cihazların performansını ve uzun ömürlülüğünü arttırır.

Tam köprü doğrultucuunun tüm operasyonel işlemi, güç kaybını en aza indirirken enerji verimliliğini en üst düzeye çıkarmak için tasarlanmıştır.AC girişinin hem pozitif hem de negatif yarıları kullanılarak, doğrultucu, AC dalga formunun sadece yarısını kullanan yarım dalga doğrultucularına kıyasla daha fazla verimlilik elde eder.Ek olarak, girişin dönüştürülmesi, düzeltilmesi, filtrelenmesi ve stabilize edilmesinin sistematik yaklaşımı, çıktının sadece sabit değil, aynı zamanda hassas elektronik bileşenlerle kullanım için de güvenli olmasını sağlar.Bu dört fazlı işlem sayesinde, tam köprü doğrultucu, çok çeşitli elektronik cihazlar ve sistemler için güvenilir ve verimli bir DC güç kaynağı sağlar.Tutarlı ve istikrarlı bir DC çıkışı sağlayarak, doğrultucu, voltaj dalgalanmalarına karşı hassas devreleri korur ve güç verdiği cihazların uygun işleyişini ve genişletilmiş ömrünü sağlar.Bu, modern güç kaynağı tasarımlarında önemli bir bileşen haline getirir.

Tam Dalga Köprüsü Doğrultucu Tepesi Ters Voltaj (PIV)

Tam dalga köprü doğrultucuunda kullanılan diyotlar için bir spesifikasyon olan tepe ters voltajı (PIV), konma olmayan periyotlarda maksimum ters voltaja dayanma yeteneklerini belirlediği için.PIV, diyotların başarısız veya yıkılmadan ters sapma içinde yaşayabilecekleri en yüksek voltajı işleyebilmesini sağlar.Bu parametre, devrelerin voltaj seviyelerine ve dalgalanmalarına maruz kaldığı yüksek voltaj veya endüstriyel uygulamalarda kullanılır.PIV'i anlamak, sadece verimli değil, aynı zamanda değişen çalışma koşulları altında da dayanıklı ve güvenilir olan düzelticilerin tasarlanmasına yardımcı olur.

PIV hesaplamak ve uygulamak

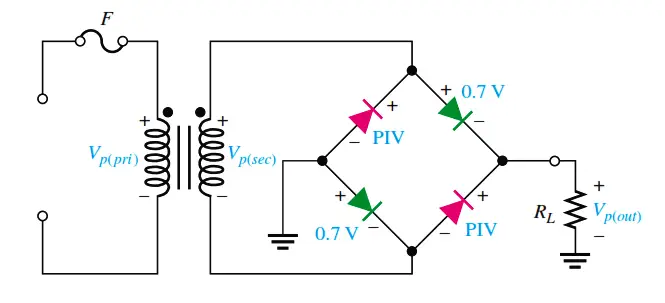

Şekil 6. PIV hesaplamalı pratik diyot modeli

Tam dalga köprüsü doğrultucudaki her diyot için PIV, diyotun çalışma sırasında engellemesi gereken maksimum ters voltajdır.Bu değer, rms (kök ortalama kare) voltajının kare köküyle çarpılmasıyla hesaplanabilen, beslemenin tepe AC voltajına eşittir. Örneğin, AC besleme voltajı 230 volt ise, tepe voltajı olacaksaYaklaşık 325 volt (230 × √2).Sonuç olarak, doğrultma olmadan bu maksimum voltaja güvenli bir şekilde dayanmak için doğrultucudaki her diyot için PIV derecesi en az 325 volt olmalıdır.

Bir transformatörün giriş voltajını yukarı çekmek veya aşağı inmek için kullanıldığı devrelerde, PIV hesaplaması da dönüştürülmüş voltajı hesaba katmalıdır.Örneğin, transformatör voltajı 120 volt AC'ye indirirse, tepe voltajı yaklaşık 170 volt (120 × √2) olur ve diyotların en az 170 voltluk bir PIV derecesi olmalıdır.Her diyotun PIV derecesinin, ters sızıntı akımlarını önlemek ve doğrultucuları aşırı gerilim koşullarından kaynaklanan hasardan korumak için hesaplanan tepe voltajını eşleştirmesini veya aşmasını sağlamak.

PIV'e dayalı diyotların seçimi ve dayanıklılığı

Uygun bir PIV derecesine sahip diyotların seçilmesi, tam dalga köprüsü doğrultusunun uzun süreli dayanıklılığını ve güvenilirliğini sağlamada önemli bir adımdır.Hesaplanan tepe voltajından daha yüksek olan PIV derecelendirmeleri olan diyotlar, ek bir güvenlik marjı sağlar, bu da devreyi beklenmedik voltaj artışlarına veya AC beslemesindeki dalgalanmalara karşı daha sağlam hale getirir.Bu güvenlik tamponu, güç dalgalanmalarının daha sık ve şiddetli olduğu endüstriyel ve yüksek güçlü uygulamalarda mükemmeldir.

Yetersiz PIV değerleri olan diyotların kullanılması sık sık arızalara yol açabilir, çünkü diyotlar çalışma sırasında ters voltajları engelleyemeyebilir.Zamanla, bu aşırı ısınmaya, devredeki diğer bileşenlere zarar vermeye ve hatta toplam doğrultucu arızasına neden olabilir.Aksine, uygun şekilde derecelendirilmiş veya hafifçe belirlenmiş PIV değerleri olan diyotlar, doğrultucuun çalışma koşullarına dayanabilmesini ve genel ömrünü uzatabilmesine yardımcı olur.

Doğrultucu performansı ve uzun ömürlü etkisi

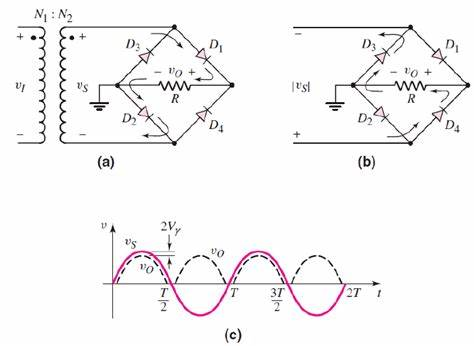

Şekil 7. Tam dalga köprü doğrultucu devresi ve çıkış dalga formu

Tam dalga köprüsü doğrultucuunun performansı ve uzun ömürlülüğü, büyük ölçüde diyotlarının PIV derecelerine bağlıdır.Yeterli PIV derecelendirmeleri olan diyotlar kullanıldığında, devrenin genel sağlamlığına katkıda bulunurlar ve zorlu koşullar altında bile güvenilir bir şekilde çalışmasına izin verir.Bu güvenilirlik, tıbbi ekipman, iletişim sistemleri ve endüstriyel makineler gibi güç istikrar uygulamalarında mükemmeldir.

Diyotlar doğru bir şekilde derecelendirilirse, sürekli ve tutarlı bir DC çıkışı sağlayarak ters sızıntı akımlarını ve elektrik bozulmasını önlerler.Bu istikrar sadece hassas aşağı akış bileşenlerini korumakla kalmaz, aynı zamanda bakım gereksinimlerini en aza indirir ve maliyetli sistem kesinti riskini azaltır.Ek olarak, uygun PIV seçimi, doğrultucunun bütünlüğünden veya verimliliğinden ödün vermeden ara sıra dalgalanmaları veya anormal voltaj dalgalanmalarını işlemesini sağlar.

Tam dalga köprü doğrultucularında kapasitör filtresi

Bir kapasitör filtresinin tam dalga köprü doğrultucularına entegrasyonu, çıkış doğrudan akımının (DC) kalitesini artıran bir gelişmedir.Tam dalga köprü doğrultucuları, alternatif akımı (AC) DC'ye etkili bir şekilde dönüştürür, ancak hemen çıktı pürüzsüz, sabit bir DC değildir.Bunun yerine, periyodik zirveler ve oluklar ile karakterize edilen titreşimli bir DC dalga formudur.Bu dalgalanma, sabit ve kararlı bir voltaj gerektiren hassas elektronik cihazların güvenilir bir şekilde işlev görmesi için sorunlara neden olabilir.Bu sınırlamayı ele almak ve doğrultucu çıkışını iyileştirmek için bir kapasitör filtresi eklenir.Kondansatörün elektrik enerjisini yavaş yavaş depolama ve serbest bırakma yeteneği, bu dalgalanmaları düzeltmeye yardımcı olarak temiz ve daha kararlı bir DC voltajı üretir.

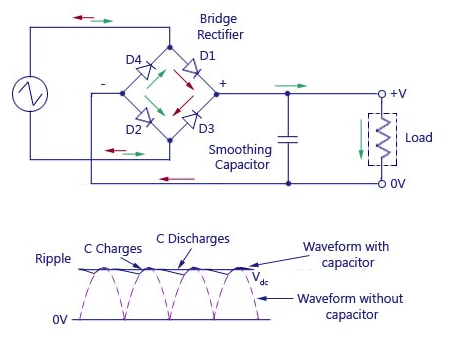

Şekil 8. Kapasitör filtreli tam dalga doğrultucu

Kapasitör filtrelerinin rolü ve mekanizması

Kapasitörün tam dalga köprü doğrultucuda temel amacı dalgalanmayı azaltmak ve çıkış voltajını stabilize etmektir.Dalgalanma, düzeltilmiş DC çıkışında üst üste kalan küçük, artık AC bileşenini ifade eder.Bu dalgalanma, düzeltme işleminin AC dalga formunun alternatif pozitif ve negatif yarılarını titreşimli DC'ye dönüştürdüğü, ancak voltaj dalgalanmalarını tamamen ortadan kaldırmadığı için oluşur.Kondansatör filtresi, diyotlar iletirken rektifiye dalga formunun tepe voltajına şarj ederek çalışır ve daha sonra diyotlar iletilmediğinde voltajı korumak için deşarj yapılır.

Bu şarj-deşarj mekanizması, düzeltilmiş AC voltajı pikler arasında düşse bile, yük üzerindeki voltajın nispeten sabit kalmasını sağlar.Kondansatör, rektifiye DC'nin darbeleri arasındaki boşlukları doldurur, dalga formunu yumuşatır ve dalgalanmayı azaltır.Sonuç, küçük voltaj varyasyonlarının bile performans sorunlarına yol açabileceği mikrodenetleyiciler, sensörler ve iletişim sistemleri gibi hassas elektronik cihazlara güç verilmesi gereken çok daha istikrarlı bir DC çıkışıdır.

Daha büyük kapasitörlerle çıkış stabilitesini arttırmak

Filtre kapasitörünün kapasitans değeri, dalgalanma azaltmanın etkinliğinin belirlenmesinde rol oynar.Daha büyük bir kapasitör, AC döngüsünün iletken olmayan aşamaları sırasında voltaj seviyelerini daha etkili bir şekilde korumasını sağlayan daha yüksek yük depolama kapasitesine sahiptir.Bu artan depolama kapasitesi, düzeltilmiş çıkışın pikleri arasındaki voltaj düşüşlerini en aza indirir, bu da daha pürüzsüz ve daha kararlı bir DC dalga formuna neden olur.Kapasitans ne kadar büyük olursa, kapasitör rektifiye voltajdaki dalgalanmaları o kadar iyi telafi edebilir ve dalgalanma genliğini azaltır.

Bununla birlikte, kapasitör boyutunun seçimi değiş tokuşları içerir.Daha büyük bir kapasitör stabiliteyi artırabilirken, daha fazla fiziksel alan alır, maliyetleri artırır ve daha uzun şarj süreleri gerektirebilir.Bu nedenle, uygulamanın özel gereksinimlerini karşılayan bir kapasitör boyutu seçerek bu faktörleri dengelemelisiniz.Tıbbi ekipman veya laboratuvar aletleri gibi yüksek hassasiyetli elektronik uygulamalar için, en yüksek voltaj stabilitesi ve performans seviyesini sağlamak için genellikle daha büyük kapasitörler tercih edilir.

Faydalar

Pratik bir kurulumda, kapasitör, doğrultucuun çıkış terminalleri boyunca yüke paralel olarak bağlanır.Bu konfigürasyon, kapasitörün bir tampon görevi görmesini sağlar, voltajdaki ani değişiklikleri emer ve yükü bu dalgalanmalardan korur.Kararlı bir çıkış voltajını koruyarak, kapasitör filtresi doğrultucu performansını arttırır ve tutarsız voltajlara maruz kalmanın neden olduğu akış aşağı bileşenlerin hasarını önler.Kapasitör filtrelemenin faydalarından biri, elektronik bileşenlerin genişletilmiş ömrüdür.Dalgalanmaya veya dalgalanan voltajlara maruz kalan cihazlar, bileşenler sürekli olarak varyasyonlar tarafından vurgulandığından daha hızlı yıpranma eğilimindedir.Kapasitör filtresi tarafından sağlanan daha pürüzsüz DC çıkışı, bu stresi azaltarak genel sistemin güvenilirliğini ve dayanıklılığını artırır.

Geliştirilmiş voltaj stabilitesi, pilleri güvenli ve verimli bir şekilde şarj etmek için hassas ve tutarlı voltajın gerekli olduğu pil şarj cihazları gibi uygulamalarda özellikle mükemmeldir.Dalgalanan bir voltaj, pile zarar verebilir veya ömrünü azaltabilir.Benzer şekilde, amplifikatörler, işlemciler ve iletişim ekipmanı gibi diğer elektronik cihazlar, düzgün çalışacak pürüzsüz DC gücüne bağlıdır.Bu durumlarda, kapasitör filtresi sadece cihazın performansını arttırmakla kalmaz, aynı zamanda uzun süreli güvenilirliğini de sağlar.

Tam köprü doğrultucularının avantajları

Tam köprü doğrultucuları, sayısız avantajları için yaygın olarak tanınır ve bu da onları çeşitli elektronik uygulamalarda tercih edilen bir seçim haline getirir.Alternatif akımı (AC) doğrudan akıma (DC), uygun maliyetli ve yüksek performanslı özelliklerle birleştirme yetenekleri, diğer düzeltme yöntemlerine kıyasla öne çıkmalarını sağlar.Aşağıda, tam köprü doğrultucularının birincil faydalarını daha ayrıntılı olarak araştırıyoruz.

Merkez-TAP transformatörünün ortadan kaldırılması

Tam köprü doğrultucularının bir avantajı, merkez dokunuşlu bir transformatör ihtiyacını ortadan kaldırmaları, devre tasarımını basitleştirmesi ve maliyetleri düşürmeleridir.Merkeze takılmış tam dalga doğrultucuları gibi bazı doğrultucu konfigürasyonlarda gerekli olan bir merkez-dokunfeksiyonlu bir transformatör, orta nokta bağlantısına sahip ikincil bir sargıya (orta musluk) sahiptir.Bu tür transformatörlerin tasarlanması ve üretimi karmaşık ve pahalı olabilir, çünkü sarma dengeli performansı sağlamak için eşit ve tam olarak bölünmelidir.

Bir merkez musluk gereksinimini kaldırarak, tam köprü düzelticileri devrenin mimarisini kolaylaştırır.Bu sadeleştirme, artık ekstra merkez dokunuşlu sargıyı gerektirmedikleri için üretimi daha kolay ve daha az maliyetli olan transformatörlerle sonuçlanır.Ek olarak, bir merkez musluğunun olmaması, transformatörün boyutunu ve ağırlığını azaltır, bu da tam köprü doğrultucularını kompakt ve hafif tasarımlar için daha uygun hale getirir.Sonuç olarak, bu doğrultucular, özellikle maliyet ve sadeliğin temel hususlar olduğu uygulamalarda hem ekonomik hem de pratik avantajlar sunmaktadır.

Artan çıkış voltajı

Tam köprü doğrultucuları, AC dalga formunun hem pozitif hem de negatif yarılarından tam olarak yararlanır ve yarı dalga doğrultucularına kıyasla düzeltilmiş çıkışın frekansını etkili bir şekilde iki katına çıkarır.AC sinyalinin bu artan kullanımı, aynı transformatör ikincil voltajı için daha yüksek bir DC çıkış voltajına yol açar.Buna karşılık, yarım dalga doğrultucuları AC döngüsünün sadece yarısını kullanır, bu da daha düşük verimlilik ve çıkış voltajı ile sonuçlanır.

Tam köprü doğrultucularının bu özelliği onları daha yüksek bir DC çıkışının gerekli olduğu uygulamalar için ideal hale getirir.Daha önemli ve sürekli bir DC voltajı üreterek, tam köprü düzelticileri güç dönüşüm işleminin verimliliğini artırır.Bu avantaj, iletişim sistemleri, endüstriyel ekipman ve pil şarj devreleri için güç kaynakları gibi cihazlarda faydalıdır, burada daha yüksek ve daha tutarlı bir DC çıkışı genel performansı arttırır.

Alt tepe ters voltaj gereksinimleri

Tam köprü doğrultucularının bir diğer avantajı, diyotlar için azaltılmış tepe ters voltaj (PIV) gereksinimleridir.Merkezine takılı bir tam dalga doğrultucuda, her diyot, transformatörün ikincil sargısının ters önyargıda tam tepe voltajına dayanmalıdır.Bununla birlikte, tam bir köprü doğrultucuda, her diyotun, çalışma sırasında diyotlar boyunca paylaşıldığı için her diyotun sadece bu tepe voltajının yarısını bloke etmesi gerekir.

Bu azaltılmış voltaj gerilimi, genellikle yüksek piv meslektaşlarından daha ucuz olan düşük PIV dereceli diyotların kullanılmasını sağlar.Performans veya güvenilirlikten ödün vermeden daha uygun maliyetli diyotların kullanılmasına izin vererek, tam köprü doğrultucuları net bir ekonomik fayda sunar.Bu, hem düşük maliyetli tüketici elektroniğinde hem de büyük ölçekli endüstriyel sistemlerde tercih edilen bir seçim haline getirir; burada, kaliteden ödün vermeden masrafları en aza indirir.

Daha pürüzsüz DC çıkışı ve daha yüksek transformatör kullanım faktörü

Tam köprü doğrultucularının göze çarpan avantajlarından biri, daha pürüzsüz bir DC çıkışı üretme yetenekleridir.Tam bir köprü doğrultucuunun düzeltilmiş çıkışı, daha kararlı ve tutarlı bir DC voltajına dönüşen yarım dalga doğrultucularına kıyasla daha düşük bir dalgalanma faktörüne sahiptir.Bu daha pürüzsüz çıkış, güvenilir çalışma için kararlı güç gerektiren mikrodenetleyiciler, sensörler ve iletişim ekipmanı gibi hassas elektronik cihazlar için önemlidir.

Ek olarak, tam köprü doğrultucuları, transformatörün kapasitesinin yüke güç sağlamak için ne kadar verimli kullanıldığının bir ölçüsü olan daha yüksek bir transformatör kullanım faktörü (TUF) sunar.Tam köprü konfigürasyonu, transformatörün AC döngüsünün her iki yarısı sırasında da aktif olmasını sağlar ve güç dağıtım kapasitesini en üst düzeye çıkarır.Daha yüksek bir TUF sadece enerji verimliliğini artırmakla kalmaz, aynı zamanda tam potansiyeli kullanıldığından transformatörün boyutunu ve maliyetini de azaltır.Daha pürüzsüz DC çıkışı ve daha iyi transformatör kullanımı kombinasyonu, tam köprü doğrultucularını modern elektronik sistemler için enerji tasarruflu ve pratik bir seçim haline getirir.

Tam köprü düzelticilerinin dezavantajları

Tam köprü rektiferleri, AC dalga formunun her iki yarısını da kullanma yetenekleri nedeniyle birçok uygulamada yüksek verimlidir ve yaygın olarak kullanılır.Bununla birlikte, belirli durumlarda pratikliklerini etkileyebilecek belirli dezavantajlarla gelirler.Bu dezavantajları anlamak, belirli bir uygulamanın ihtiyaçlarına göre uygun düzeltme yöntemini seçmek için önemlidir.Aşağıda ayrıntılı olarak açıklanan tam köprü doğrultucularının ana dezavantajları bulunmaktadır.

Artan devre karmaşıklığı ve maliyeti

Tam köprü doğrultucuunun dezavantajlarından biri, yarım dalga doğrultucu gibi daha basit düzeltme yöntemlerine kıyasla artan devre karmaşıklığıdır.Tam bir köprü doğrultucu, dört diyotun işlevini gerektirirken, yarım dalga doğrultucu sadece birine ihtiyaç duyar.Bu ekstra bileşenlerin dahil edilmesi, devre tasarımını daha karmaşık hale getirerek daha fazla bağlantı ve alan gerektirir.Devre boyutunun en aza indirilmesinin bir öncelik olduğu kompakt elektronik cihazlar için, daha büyük boyut ve artan bileşen sayısı tasarım zorlukları yaratabilir.

Maliyet faktörü başka bir husus.Her diyot malzeme masrafına katkıda bulunur ve artan bileşen sayısı toplam üretim maliyetini artırır.Ayrıca, daha karmaşık bir tasarım, sorun giderme ve bakımı karmaşıklaştırabilecek daha fazla potansiyel başarısızlık noktası anlamına gelir.Maliyet verimliliği ve sadeliğinin önemli olduğu endüstriler veya uygulamalar için, tam bir köprü doğrultucuunun ek gider ve karmaşıklığı onu daha az çekici hale getirebilir.

Çıktıda daha fazla voltaj düşüşü

Tam bir köprü doğrultucuda, akım AC girişinin her yarım döngüsünde iki diyottan geçer.Bu diyotların her biri, standart silikon diyotlar için yaklaşık 0,7 volt olan ileri bir voltaj düşüşü getirir.Sonuç olarak, döngü başına toplam voltaj düşüşü yaklaşık 1.4 volttur.Bu düşüş, yüksek voltaj uygulamalarında daha azdır, ancak düşük voltajlı sistemlerde mümkün olduğunca fazla giriş voltajını korumanın gerekli olduğu ciddi bir sorun haline gelir.

Bu voltaj düşüşünün neden olduğu azaltılmış çıkış voltajı, özellikle voltajın her bir kısmının önemli olduğu senaryolarda, doğrultucuun genel verimliliğini olumsuz etkileyebilir.Düşük güçlü veya düşük voltajlı cihazlar için, çıkışı kullanılabilir hale getirmek için voltaj artırma gibi ek adımlar gerekebilir.Bu ekstra aşamalar sadece sistemin maliyetini ve karmaşıklığını arttırmakla kalmaz, aynı zamanda daha fazla enerji kayıpları da getirebilir.

Voltaj düşüşü nedeniyle tehlikeye atılmış verimlilik

Diyotlar boyunca voltaj düşüşü sadece çıkış voltajını azaltmakla kalmaz, aynı zamanda boşa harcanan enerji şeklinde verimlilik kayıplarına da katkıda bulunur.Bu enerji, yüke güç vermeye katkıda bulunmayan, bunun yerine sistemin genel enerji verimliliğini azaltan ısı olarak dağıtılır.Bu kayıp, pille çalışan cihazlar veya enerjinin korunmasının en önemli öncelik olduğu yenilenebilir enerji sistemleri gibi güce duyarlı uygulamalarda mükemmeldir.

Yüksek verimli tasarımlarda, küçük enerji kayıpları bile zamanla toplanabilir, bu da daha yüksek operasyonel maliyetlere ve daha düşük genel sistem performansına yol açabilir.Tam bir köprü doğrultucu kullanımı düşünülürken bu kayıpları hesaba katmalısınız ve voltaj düşüşlerinin etkisini en aza indirmek için alternatif düzeltme yöntemlerini veya Schottky diyotları gibi daha verimli diyotları keşfetmeniz gerekebilir.

Artan ısı dağılımı ve termal yönetim ihtiyaçları

Diyotlar boyunca voltaj düşüşü tarafından üretilen ısı ek tasarım zorlukları getirir.Akım diyotlardan akarken, aşırı ısınmayı önlemek için ısı olarak kaybedilen enerji etkili bir şekilde yönetilmelidir.Yüksek güçlü uygulamalarda veya sınırlı soğutma seçeneklerine sahip ortamlarda, bu bir endişe haline gelir.Isı yeterince dağıtılmazsa, diyotlar üzerinde termal strese yol açabilir, ömrünü ve güvenilirliğini azaltır.

Doğrultucuun güvenli sıcaklık sınırları içinde çalışmasını sağlamak için ısı lavaboları, fanlar veya gelişmiş soğutma sistemleri gibi termal yönetim çözümleri gerekebilir.Ancak, bu önlemler sisteme daha fazla maliyet ve karmaşıklık katar.Kötü termal yönetim, bileşenlerin aşınmasını ve yıpranmasını hızlandırabilir, sistem arızaları olasılığını artırabilir ve daha sık bakım veya değiştirme gerektirir.

Güvenilirlik ve bakım endişeleri

Tam bir köprü doğrultucudaki dört diyota olan güven, sistemin güvenilirliğini tehlikeye atabilecek bir dereceye kadar bağımlılık getirir.Herhangi bir diyotun başarısızlığı, tüm düzeltme sürecini bozar ve işlevsellik kaybına yol açar.Bu, yüksek kaliteli diyotlar kullanmayı ve devreyi, voltaj artışlarının veya diğer anomalilerin neden olduğu hasarı önlemek için sigortalar veya dalgalanma baskılayıcılar gibi yeterli koruma mekanizmalarına sahip tasarlamayı yararlı hale getirir.

Tüm diyotların doğru çalışmasını sağlamak için düzenli bakım ihtiyacı, operasyonel yükü ekler.Bu, endüstriyel otomasyon veya tıbbi ekipman gibi kesinti süresinin kabul edilemediği sistemlerde geçerlidir.Bu durumlarda, tutarlı performansı korumak ve uzun vadeli maliyetleri ve bakım çabalarını artırmak için planlanmış denetimler ve bileşen değiştirmelere ihtiyaç vardır.

Köprü doğrultucu ve tam köprü doğrultucu

Köprü doğrultucu ve tam köprü doğrultucu terimleri genellikle birbirinin yerine kullanılır ve aynı doğrultucu konfigürasyonuna atıfta bulunur.Her ikisi de, alternatif akımı (AC) doğrudan akıma (DC) dönüştürmek için bir köprüde düzenlenmiş dört diyot kullanan bir devreyi tanımlar.Bu tip doğrultucu, güç elektroniğinde, verimliliği ve tüm AC dalga formunu tam dalga düzeltmesi için kullanma yeteneği ile bilinen standart bir tasarımdır.Bir köprü doğrultucu, tam dalga düzeltmesi elde etmek için bileşenlerini kullanarak bir köprü oluşturan herhangi bir doğrultucu devresidir.Tam köprü doğrultucu terimi daha spesifiktir ve dört diyot kullanarak standart tasarımı vurgular.Çoğu pratik tartışmada, iki terim aynı şey ifade eder ve aynı devreyi tanımlamak için kullanılır.Bu tasarım tercih edilir, çünkü AC dalga formunun her iki yarısını tek yönlü bir DC çıkışına dönüştürür, bu da onu yarım dalga doğrultucularından daha verimli hale getirir.

Tam köprü doğrultucu, elektrik kaynağı devrelerinde önemlidir, çünkü elektronik cihazların uygun şekilde çalışması için gerekli olan kararlı ve güvenilir bir DC çıkışı sağlar.Voltaj kaybını en aza indirirken giriş AC sinyalinin kullanımını en üst düzeye çıkarma yeteneği, yüksek güçlü uygulamalar için idealdir.Bu yapılandırma, bilgisayar güç kaynakları, pil şarj cihazları ve temiz ve sabit DC gücü gerektiren diğer cihazlar gibi sistemlerde yaygın olarak kullanılır.Tam bir köprü doğrultucuunun ana avantajları, yarı dalga doğrultuculara kıyasla daha yüksek verimlilik ve artan çıkış voltajı içerir.AC dalga formunun her iki yarısını da kullanarak, DC çıkışını düzeltmek için gereken filtreleme işlemini basitleştirerek çıkış frekansını iki katına çıkarır.Bu tasarım aynı zamanda enerji verimliliğini arttırır ve daha tutarlı bir çıkış voltajı sağlar, bu da modern güç dönüşüm sistemlerinde tercih edilen bir seçimdir.Köprü doğrultucu ve tam köprü doğrultucu, AC'yi DC'ye dönüştürmek için kullanılan devreye atıfta bulunur.Bu tasarım verimli, güvenilir ve çeşitli elektronik cihazlar için güç kaynağı devrelerinde yaygın olarak kullanılır.Minimum kayıplarla sabit DC gücü sağlama yeteneği, onu modern elektroniklerde mükemmel bir bileşen haline getirir.

Yarım köprü doğrultucu ve tam köprü doğrultucu

Yarım köprü doğrultucularını ve tam köprü doğrultucularını karşılaştırırken, tasarımları, operasyonları ve performanslarındaki farklılıkları anlamak gerekir.Bu ayrımlar, özellikle çıkış voltajı, verimlilik ve stabilite açısından farklı uygulamalar için uygunluklarını etkiler.Her iki doğrultucu da aynı amaca hizmet ederken, alternatif akımı (AC) akımı (DC) yönlendirmeye dönüştürürken, konfigürasyonlarını ve davranışlarını değişir ve elektronik sistemlerde pratik kullanımlarını etkiler.

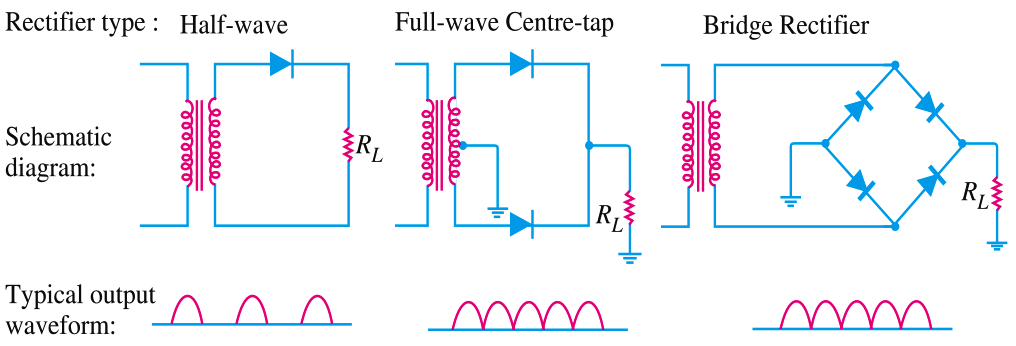

Şekil 9. Yarım dalga, tam dalga merkezine ve tam dalga köprü doğrultucu konfigürasyonları

Yapılandırma ve İşlev

Genellikle sadece köprü doğrultucu olarak adlandırılan tam köprü doğrultucu, bir köprü konfigürasyonunda düzenlenmiş dört diyottan oluşur.Bu tasarım, doğrultucuun AC giriş dalga formunun hem pozitif hem de negatif yarısını tek yönlü bir DC çıkışına dönüştürmesine izin verir.Girişin pozitif veya negatif yarım döngüde olup olmadığına bakılmaksızın, köprü davranışındaki dört diyottan ikisi, çıkışın polaritesinin sabit kalmasını sağlar.Tüm AC dalga formunu kullanma yeteneği, diğer düzeltme yöntemlerine kıyasla daha fazla verimlilik ve daha pürüzsüz bir çıktı ile sonuçlanır.

Aksine, yarım köprü doğrultucu bir transformatör ile birlikte sadece iki diyot kullanır.Merkez musluk nötr bir nokta görevi görür ve transformatörün ikincil sargısını iki eşit parçaya ayırır.Çalışma sırasında, bir diyot AC girişinin pozitif yarım döngüsü sırasında yürürken, diğer diyot negatif yarım döngü sırasında geçer.AC dalga formunun sadece yarısı bir seferde kullanıldığından, yarım köprü doğrultucudan çıktı, mevcut gücün yarısını attığı için daha az verimlidir.

Tam köprü doğrultucuları, devre tasarımını basitleştiren ve maliyetleri azaltan merkezden geçmiş bir transformatör ihtiyacını ortadan kaldırırken, yarım köprü doğrultucuları bu merkez musluğuna büyük ölçüde güvenir.Bu güven, transformatör tasarım karmaşıklığını arttırır ve belirli uygulamalardaki verimliliklerini sınırlar, bu da tam köprü doğrultucularını modern, yüksek performanslı devreler için daha pratik bir seçim haline getirir.

Çıkış voltajı ve stabilitesi

Tam köprü doğrultucuunun en büyük avantajı, AC dalga formunun her iki yarısını da kullanma yeteneğidir, bu da çıkış voltajını arttırır.Bu aynı zamanda düzeltilmiş DC'nin frekansını iki katına çıkarır, bu da daha az dalgalanma veya dalgalanma ile daha pürüzsüz bir çıkışa neden olur.Azaltılmış dalgalanma voltajı, bilgisayarlar, tıbbi ekipman ve iletişim sistemleri gibi hassas elektronik cihazlar için güvenilir ve tutarlı bir DC beslemesi gerektiren önemlidir.

Buna karşılık, yarım köprü doğrultucu, her döngü boyunca AC dalga formunun sadece yarısını kullandığı için daha düşük bir çıkış voltajı üretir.Bu, daha yüksek dalgalanma içeriğine sahip daha titreşimli bir DC çıkışı ile sonuçlanır, bu da düzgün bir güç kaynağı gerektiren uygulamalarda kararsızlığa ve verimsizliğe neden olabilir.Yüksek dalgalanma voltajı, çıkışı düzeltmek için kapasitörler gibi ek filtreleme bileşenleri gerektirir, bu da sistemlerdeki maliyetleri ve karmaşıklığı artırabilir.Yüksek ve kararlı bir çıktı gerektiren uygulamalar için, tam köprü doğrultucuları tercih edilen seçimdir.Bununla birlikte, voltajdaki küçük dalgalanmaların tolere edilebileceği daha az zorlu senaryolarda, yarım köprü doğrultucuları yeterli olabilir.

Verimlilik ve transformatör kullanımı

Transformatör kullanım faktörü (TUF), bir doğrultucuun yüke güç sağlamak için transformatörün kapasitesini ne kadar verimli bir şekilde kullandığının önemli bir ölçüsüdür.Tam köprü doğrultucuları daha yüksek bir TUF'a sahiptir, çünkü merkez takılı bir transformatör gerektirmeden AC giriş dalga formunun her iki yarısını da kullanırlar.Bu, onları doğal olarak daha verimli hale getirerek daha iyi güç dağıtımına ve daha düşük enerji kayıplarına izin verir.

Buna karşılık, yarım köprü doğrultucuları, merkezine takılan bir transformatöre bağımlılığı nedeniyle genellikle daha düşük bir TUF'lara sahiptir.Merkez musluğu, transformatörün ikincil sargısının etkili kullanımını azaltarak enerji kayıplarının artmasına neden olur.Merkeze takılan bir transformatör tasarlamak daha karmaşık ve maliyetlidir, bu da birçok senaryoda yarım köprü doğrultucularının genel maliyet etkinliğini daha da azaltır.Verimlilik ve enerji tasarrufu gerektiği yüksek güçlü uygulamalar için, tam köprü doğrultucuları yarım köprü meslektaşlarından daha iyi performans gösterir.Bununla birlikte, verimliliğin daha az endişe kaynağı olduğu daha basit, düşük güçlü uygulamalarda, yarım köprü doğrultucuları hala uygun bir seçenek olabilir.

Uygulamalar için uygunluk

Tam köprü doğrultucuları, yüksek güç, kararlı çıktı ve güvenilirliğin önemli olduğu uygulamalarda yaygın olarak kullanılmaktadır.Bunlar arasında endüstriyel güç kaynakları, pil şarj cihazları, yenilenebilir enerji sistemleri ve tutarlı DC gücü gerektiren elektronik cihazlar bulunur.Pürüzsüz ve verimli bir çıktı üretme yetenekleri, performans ve istikrarın tehlikeye giremeyeceği ortamlarda onları yararlı hale getirir.

Öte yandan, yarım köprü doğrultucuları, maliyet ve sadeliğin verimliliğe göre öncelikli olduğu düşük güç uygulamalarında daha yaygın olarak bulunur.Bu uygulamalar, daha yüksek dalgalanma voltajının ve daha düşük çıkış voltajının etkisinin ihmal edilebilir olduğu küçük ev aletleri, oyuncaklar ve diğer cihazları içerir.Bu gibi durumlarda, yarım köprü doğrultucuunun sadeliği ve daha düşük maliyeti onu pratik bir çözüm haline getirir.

Tam Dalga Doğrultucu Vs Merkez Tap Dikeni

Tam dalga doğrultucuları, özellikle köprü doğrultucularını, merkezine doğru dikenleri ortalayarak, tasarım, performans ve maliyetteki farklılıklarını anlamak gerekir.Bu düzelticiler aynı hedefe ulaşarak AC'yi DC'ye dönüştürür, ancak konfigürasyonları, verimlilikleri ve uygulamaları değişir.Yapısal ve operasyonel nüanslarını keşfederek, hangi doğrultucanın belirli ihtiyaçlar için daha uygun olduğunu, verimlilik, güvenilirlik ve maliyet etkinliği gibi faktörleri dengeleyerek belirleyebiliriz.

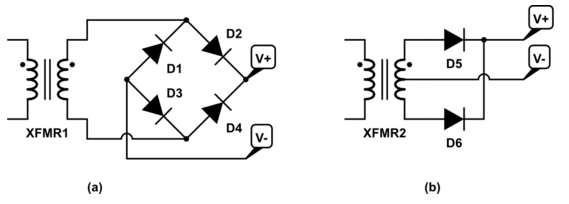

Şekil 10. Tam dalga köprü doğrultucu ile merkez-dokunuş doğrultucu devre diyagramları

Tasarım ve Yapısal Farklılıklar

Tam dalga köprüsü doğrultucu, AC dalga formunun her iki yarısını düzeltmek için bir köprü konfigürasyonunda düzenlenmiş dört diyot kullanır.Bu tasarım, devreyi basitleştiren ve transformatör üretimiyle ilişkili maliyetleri azaltan, merkezine takılan bir transformatör ihtiyacını ortadan kaldırır.Çalışma sırasında, iki diyot AC girişinin pozitif yarım döngüsü sırasında akım yürütürken, diğer iki diyot negatif yarım döngü sırasında hareket eder.Bu, tüm AC dalga formunun kullanılmasını sağlar, bu da DC çıkışında etkili güç dönüşümü ve tutarlı bir polarite ile sonuçlanır.

Öte yandan, orta musluk doğrultucu, ikincil sargısında bir merkez musluk olan bir transformatöre dayanır.Bu merkez musluk, transformatörün çıkışını her biri devredeki iki diyottan biri tarafından düzeltilen iki eşit yarıya bölen nötr bir nokta görevi görür.AC girişinin pozitif yarım döngüsü sırasında bir diyot, negatif yarım döngü sırasında, diğer diyot iletir.Bununla birlikte, orta musluk transformatörün çıkışını etkili bir şekilde böldüğünden, orta Tap doğrultucudaki her diyot toplam voltajın yarısını düzeltir.Tasarımdaki bu fark, köprü doğrultucuunun, maliyet ve karmaşıklığın endişe olduğu uygulamalar için avantajlı olan bir merkez musluk olmadan daha basit bir transformatör kullanabileceği anlamına gelir.Bu arada, merkez musluk doğrultucuunun özel bir transformatöre bağımlılığı onu daha az çok yönlü ve potansiyel olarak daha pahalı hale getirir.

Performans ve Verimlilik

Performans açısından, tam dalga köprüsü doğrultucu genellikle daha verimlidir, çünkü tüm AC dalga formunu kullanır.Transformatörün tüm ikincil voltajını kullanarak, köprü doğrultucu, aynı transformatör spesifikasyonları için merkez musluk doğrultucularına kıyasla daha yüksek bir DC çıkışı üretir.Bu, daha iyi voltaj dönüşüm verimliliği, daha pürüzsüz bir DC çıkışı ve daha yüksek ortalama voltaj anlamına gelir.Bu özellikler, köprü doğrultucuları, endüstriyel ekipman veya hassas elektronik cihazlar için güç kaynakları gibi kararlı ve yüksek bir DC çıkışı gerektiren uygulamalar için daha iyi bir seçim haline getirir.

Merkez musluk doğrultucu, etkili olsa da, tasarım sınırlamaları nedeniyle daha az verimlidir.Her diyot, transformatörün çıkış voltajının yarısını düzelttiğinden, aynı transformatör girişi için genel DC çıkışı daha düşüktür.Diyotlar üzerindeki bölünmüş transformatör tasarımı ve daha yüksek tepe ters voltaj (PIV) gereksinimleri enerji kayıplarına katkıda bulunur ve sistemi daha az verimli hale getirir.Bu daha düşük verimlilik ve azaltılmış çıkış voltajı, merkez musluk doğrultucuunu, her gücün optimize edilmesi gereken yüksek talep uygulama için daha az uygun hale getirir.Performansın bir başka yönü, DC çıkışına üst üste binen AC dalgalanma miktarını ölçen dalgalanma faktörüdür.Köprü doğrultucuları daha düşük bir dalgalanma faktörüne sahiptir, bu da merkez musluk düzelticilerine kıyasla daha pürüzsüz bir DC sinyali üretir.Bir köprü doğrultucudan daha pürüzsüz çıkış, kapsamlı filtreleme ihtiyacını azaltarak verimliliğini ve güvenilirliğini daha da artırır.

Voltaj stresi ve maliyet sonuçları

Bu iki konfigürasyondaki diyotlar üzerindeki voltaj gerilimi, maliyet ve güvenilirliklerinde bir faktördür.Bir köprü doğrultucuda, her diyot, iletken olmayan fazı boyunca pik AC voltajının sadece yarısına tabi tutulur.Bu azaltılmış voltaj stresi, daha ucuz ve kaynaklanması daha kolay olan düşük dereceli diyotların kullanılmasına izin verir.Daha düşük stres ayrıca diyot arızası olasılığını azaltarak doğrultucunun genel güvenilirliğini ve uzun ömürlülüğünü artırır.

Buna karşılık, orta musluk doğrultucu, diyotlarına daha yüksek voltaj talepleri yerleştirir.Her diyot, daha yüksek dereceli ve daha sağlam diyotlar gerektiren transformatör çıkışının tam tepe voltajını bloke etmelidir.Bu diyotlar daha pahalıdır ve doğrultucuun genel maliyetini artırır.Diyotlar üzerindeki daha yüksek voltaj gerilimi, aşırı ısınmayı önlemek ve güvenilir çalışmayı sağlamak için ısı lavaboları gibi daha iyi termal yönetim çözümleri gerektiren daha fazla ısı üretir.Bu, sisteme daha fazla karmaşıklık ve maliyet katar.

Uygulama Uygunluğu

Tam dalga köprüsü doğrultucu, uygulamalar verimliliği, yüksek çıkış voltajı ve maliyet etkinliği için çok uygundur.Daha basit bir transformatör ve düşük dereceli diyotlar kullanma yeteneği, endüstriyel güç kaynakları, yenilenebilir enerji sistemleri ve pil şarj devreleri de dahil olmak üzere modern elektroniklerde tercih edilen bir seçim haline getirir.Daha pürüzsüz DC çıkışı ve azaltılmış dalgalanma faktörü, kararlı ve tutarlı güç gerektiren hassas elektronik cihazlar için ideal hale getirir.

Merkez musluk doğrultucu, daha az verimli olmakla birlikte, merkezine takılan bir transformatörün zaten tasarımın bir parçası olduğu veya çıkış voltaj gereksinimlerinin daha düşük olduğu uygulamalarda kullanılabilir.Sesli ekipmanlarda veya belirli eski sistemlerde olduğu gibi, transformatörün çıkışının doğal olarak bölündüğü eski tasarımlarda veya durumlarda yaygın olarak kullanılır.Bununla birlikte, verimlilik ve maliyetteki sınırlamaları, daha yeni, daha zorlu uygulamalarda daha az rekabetçi hale getirir.

Tam dalga köprü doğrultucularının uygulamaları

Tam dalga köprü doğrultucuları, doğrudan akım (DC) için alternatif akımın (AC) dönüştürülmesini gerektiren çok çeşitli uygulamalarda rol oynar.Pürüzsüz ve istikrarlı bir DC çıkışı sağlama yetenekleri, küçük cihazlara güç sağlamaktan büyük ölçekli endüstriyel makineleri desteklemeye kadar birçok elektronik sistemde onları harika hale getirir.Aşağıda ayrıntılı olarak açıklanan tam dalga köprü doğrultucularının en yaygın uygulamalarından bazıları bulunmaktadır.

Pil şarj devreleri

Tam dalga köprü düzelticileri, akıllı telefonlar, dizüstü bilgisayarlar ve güç bankaları gibi taşınabilir cihazları şarj etmek için yaygın olarak kullanılan pil şarj devrelerinde önemli bir bileşendir.Bu devrelerde, doğrultucu AC'yi şebeke güç kaynağından DC'ye dönüştürür, bu da pillerin şarj için gerektirdiği elektrik şeklidir.AC dalga formunun her iki yarısını da etkili bir şekilde kullanarak, doğrultucu, DC gücünün sürekli bir akışını sağlar, şarj süresini ve enerji kaybını azaltır.Bu kararlı ve tutarlı DC çıkışı, pillerin güvenliği ve uzun ömürlülüğü için kullanılır.Düzensiz veya titreşen DC, pil hücrelerinde aşırı ısınmaya veya hasara neden olabilirken, tam dalga köprü doğrultucudan pürüzsüz çıkış bu sorunları önler.Bu doğrultucular, optimum pil performansını sağlamak için elektrikli araçlar için pil şarj sistemlerinde de bulunur.

DC Güç Kaynakları

DC güç kaynakları, tam dalga köprü doğrultucularının en yaygın uygulamalarından biridir.Bu düzelticiler, AC girişini sabit bir DC çıkışına dönüştürmek için güç adaptörlerinde, endüstriyel kontrollerde ve çeşitli elektronik cihazlarda kullanılır.Rektifiye DC ayrıca, bağlı cihazların belirli voltaj ve akım gereksinimlerini karşılayacak şekilde filtrelenir ve düzenlenir.Endüstriyel uygulamalarda, tam dalga köprü doğrultucuları, motor kontrolörler, otomasyon sistemleri ve makine tezgahları gibi tutarlı ve güvenilir DC gücü gerektiren sistemlerin ayrılmaz bir parçasıdır.Yüksek, istikrarlı bir çıkış sağlama yeteneği, bu doğrultucuları güç dalgalanmaları nedeniyle arızalanabilecek hassas ekipmanlara güç sağlamak için mükemmeldir.Ev aletlerinde, tıbbi cihazlarda ve telekomünikasyon sistemlerinde yaygın olarak kullanılmaktadır, bu da sorunsuz çalışma ve uzun süreli cihaz ömrü sağlar.

LED sürücü devreleri

Tam dalga köprü doğrultucuları LED sürücü devrelerinde kullanılır ve burada LED aydınlatma sistemleri için kararlı bir DC besleme sağlarlar.LED'ler DC gücünde çalışır ve arzdaki dalgalanmalar veya dalgalanmalar LED'lerde titremeye ve hatta kalıcı hasara neden olabilir.Doğrultucu, AC girişini tutarlı bir DC çıkışına dönüştürür ve LED'lerin sabit bir akım almasını sağlar.Bu uygulama, ticari ve konut aydınlatma sistemlerinde ve dekoratif LED şerit aydınlatmada önemlidir.Tam dalga köprü doğrultucularının kullanımı, LED'lerin ömrünü ve performansını iyileştirmeye yardımcı olur, bu da onları enerji tasarruflu aydınlatma çözümlerinde önemli bir bileşen haline getirir.

Kesintisiz güç kaynakları (UPS)

Kesintisiz güç kaynağı (UPS) sistemlerinde, tam dalga köprü doğrultucuları AC'yi DC'ye dönüştürmede rol oynar, bu da daha sonra yedek pili şarj etmek için kullanılır.Bir elektrik kesintisi sırasında, pildeki depolanan DC enerjisi sürekli bir güç kaynağını korumak için AC'ye geri dönüştürülür.Doğrultucunun tutarlı ve verimli bir DC çıkışı sağlama yeteneği, pilin tamamen şarj olmasını ve kullanıma hazır kalmasını sağlar.Bu uygulama sistemlerde mükemmeldir, hastaneler, veri merkezleri ve acil durum sistemleri gibi kesintisiz güç.Sabit bir güç akışını koruyarak, tam dalga köprü doğrultucuları, kesinti süresini önlemeye ve ekipmanı ani güç kesintilerinden kaynaklanan hasardan korumaya yardımcı olur.

Değişken laboratuvar santrali güç kaynağı

Araştırma ve geliştirme laboratuvarlarında, değişken laboratuar güç kaynakları, ayarlanabilir DC çıkışı sağlamak için tam dalga köprü doğrultucularına dayanmaktadır.Bu güç kaynakları, voltaj ve akım üzerinde hassas kontrolün gerekli olduğu deney kurulumlarında kullanılır.Doğrultucu, AC girişinin pürüzsüz bir DC çıkışına dönüştürülmesini sağlar ve daha sonra istenen seviyeleri karşılayacak şekilde düzenlenir.Bu uygulama, farklı çalışma koşullarını simüle etmenize ve tasarımlarına ince ayar yapmasına izin verdiği için elektronik devrelerin test edilmesinde ve prototiplenmesinde önemlidir.Laboratuvar ortamlarında tam dalga köprü doğrultucuları tarafından sağlanan yüksek stabilite ve esneklik.

Taşınabilir Cihaz Şarj Cihazları

Tam dalga köprü doğrultucuları, taşınabilir cihaz şarj cihazlarında anahtar bir bileşendir; burada AC'yi elektrik prizinden şarj cihazları için uygun DC'ye dönüştürürler.Bu düzelticiler, DC çıkışının kararlı ve verimli ve güvenli şarj için gerekli voltaj ve akım sınırları içinde olmasını sağlar.Doğrulukçıların verimliliği, enerji atıklarını azaltmaya yardımcı olarak şarj cihazlarını daha çevre dostu ve uygun maliyetli hale getirir.Akıllı telefonlardan ve tabletlerden kablosuz kulaklıklara ve elektrikli aletlere kadar taşınabilir cihaz şarj cihazları, tutarlı güç sağlamak için tam dalga köprü doğrultucularının güvenilir performansına bağlıdır.

SCR tabanlı tam dalga düzelticileri

SCR tabanlı düzeltme sistemlerinde, tam dalga köprü doğrultucuları, hassas voltaj ve akım kontrolü sağlamak için silikon kontrollü doğrultucular (SCR'ler) kullanır.Bu düzelticiler, endüstriyel makineler, motor hız kontrolörleri ve yüksek hassasiyetli güç kaynakları gibi değişken DC çıkışının gerekli olduğu uygulamalarda kullanılır.SCR'lerin dahil edilmesi, düzeltilmiş voltajın dinamik ayarlanmasına izin verir, bu sistemleri çok yönlü ve yüksek hassasiyet gerektiren uygulamalar için uygun hale getirir.Bu konfigürasyondaki tam dalga köprü doğrultucuları, yük koşullarının değiştiği ve optimum performans ve enerji verimliliğini sağlayan ortamlarda yaygın olarak kullanılır.

LED şeritler için 12V malzemeler

Tam dalga köprü doğrultucuları, LED şeritler için düzenlenmiş 12V DC gücü sağlamak için yaygın olarak kullanılır.Bu aydınlatma sistemleri, uygun ve güvenilir bir DC arzının uygun çalışması gerektiği evlerde, ofislerde ve dekoratif kurulumlarda yaygın olarak bulunur.Şebeke voltajını stabil bir 12V DC çıkışına dönüştürerek, doğrultucu LED şeritlerin titremeden veya aşırı ısınmadan çalışmasını sağlar.Bu uygulama, enerji tasarruflu aydınlatma sistemlerinde önemlidir, çünkü doğrultucu LED'lerin performansını ve ömrünü geliştirmeye yardımcı olur.

UPS Sistemleri

AC'yi DC'ye dönüştürmedeki rollerine ek olarak, tam dalga köprü doğrultucuları, UPS sistemlerinde sürekli güç kaynağını korumak için en iyisidir.Yedek pili şarj etmek için kullanılan DC çıkışını stabilize ederek, bu düzelticiler UPS sisteminin kesintiler sırasında pil gücüne sorunsuz bir şekilde geçebilmesini sağlamaya yardımcı olur.Bu uygulama özellikle güvenlik ve operasyonel süreklilik için kesintisiz gücün olduğu hastaneler, havaalanları ve finansal kurumlar gibi kritik ortamlarda mükemmeldir.Doğrultucunun güvenilirliği ve verimliliği, UPS sisteminin genel performansına ve güvenilirliğine katkıda bulunur.

Çözüm

Tam köprü doğrultucu, AC'yi büyük verimlilikle DC'ye dönüştürmek için önemli bir cihazdır.Mevcut elektrik gücünü tam olarak kullanır, bu da daha yüksek çıkış ve daha az enerji kaybına neden olur.Bu cihazın detaylı çalışmaları, elektrik akışının, güç çıkışının pürüzsüz ve kararlı olmasını sağlamak için diyotları aracılığıyla elektrik akışının yönetilmesini ve transformatörlerin ve kapasitörlerin kullanılmasını içerir.Bu sadece küçük elektronikler için değil, aynı zamanda sektördeki ağır hizmet uygulamaları için de önemlidir.Her ne kadar basit kurulumlardan daha karmaşık ve potansiyel olarak daha maliyetli olsa da, daha fazla güç ve daha iyi enerji kullanımı gibi faydaları, çeşitli elektronik sistemlere güç sağlamak için en iyi seçim haline getirir.
