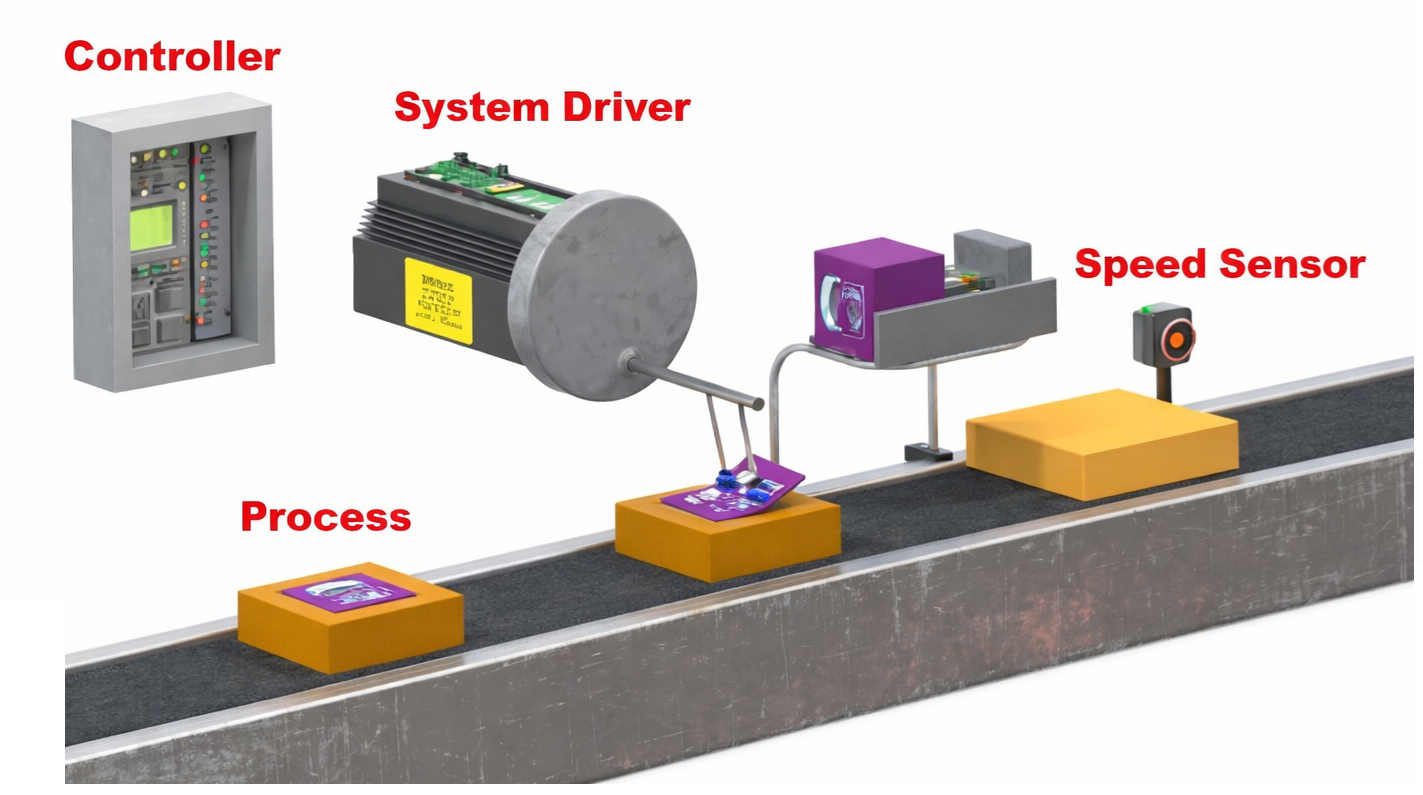

Şekil 1. Kontrol Sistemi Örneği
Kontrol sistemi, ölçülen değeri istenen hedef değere yakın tutan bir sistemdir.Amacı, koşullar değişse bile çıktının doğru kalmasını sağlayacak şekilde bir süreci otomatik olarak ayarlamaktır.Örneğin, bir oda termostatı sıcaklığı ayarlanan seviyeye yakın tutar ve bir araba hız kontrolü, aracı seçilen hızda tutar.Su deposu seviye kontrolörü aynı zamanda su yüksekliğini seçilen işarette tutar.Basit bir ifadeyle, bir kontrol sistemi bir değişkeni gerekli değere uyacak şekilde sürekli olarak kontrol eder ve düzeltir.

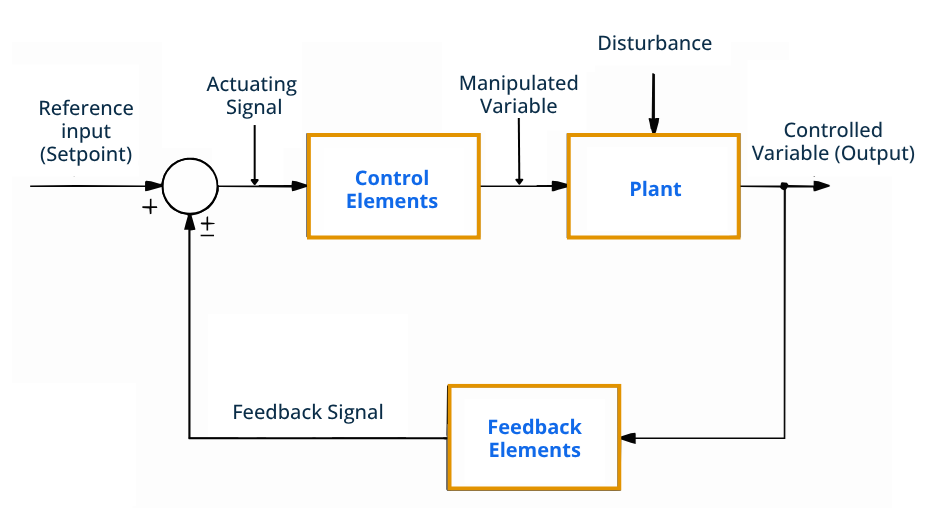

Şekil 2. Kontrol Sistemi Blok Şeması
Bir kontrol sistemi, her biri belirli bir görevi yerine getiren birkaç standart parçadan oluşur.
• Referans Girişi (Ayar Noktası)
Bu, sistemin korumaya çalıştığı istenen değerdir.Seçilen hedef koşulu temsil eder.Sistem her zaman gerçek değeri bu referansla karşılaştırır.
• Çalıştırma Sinyali
Bu istenen ve gerçek değerlerin karşılaştırılması sonrasında üretilen sinyaldir.Ne kadar ayarlama yapılması gerektiğini temsil eder.Sinyal sistemi düzeltmeye hazırlar.
• Kontrol Elemanları
Bu parçalar karar verme sürecini yönetir.Alınan sinyale göre düzeltici eylemi belirlerler.Bu aşamanın çıktısı süreci ayarlamaya hazırlar.
• Manipüle Edilmiş Değişken
Bu, sürece gönderilen ayarlanabilir miktardır.Bu değerin değiştirilmesi nihai çıktıyı etkiler.Sistemin doğrudan değiştirebileceği değişkendir.
• bitki
Tesis kontrol edilen süreçtir.Nihai çıktı değerini üretir.Sistem bu çıktıyı istenilen seviyede tutmayı amaçlamaktadır.
• Rahatsızlık
Bu, süreci etkileyen istenmeyen bir değişikliktir.Çıktıyı istenilen değerden uzaklaştırabilir.Sistemin bunu telafi etmesi gerekiyor.
• Kontrollü Değişken (Çıktı)
Bu, sürecin ölçülen gerçek sonucudur.Sistemin mevcut durumunu gösterir.Amaç bunu referans girişine eşit tutmaktır.
• Geri Bildirim Öğeleri
Bunlar çıktıyı ölçer ve bilgileri kontrol için geri gönderir.Sistemin mevcut durumunu sağlarlar.Bu, düzeltmenin belirlenmesine olanak sağlar.
• Geri Bildirim Sinyali
Bu, çıkış değeri hakkında döndürülen bilgidir.Sürecin durumunu temsil eder.Sistem bunu karşılaştırma için kullanır.

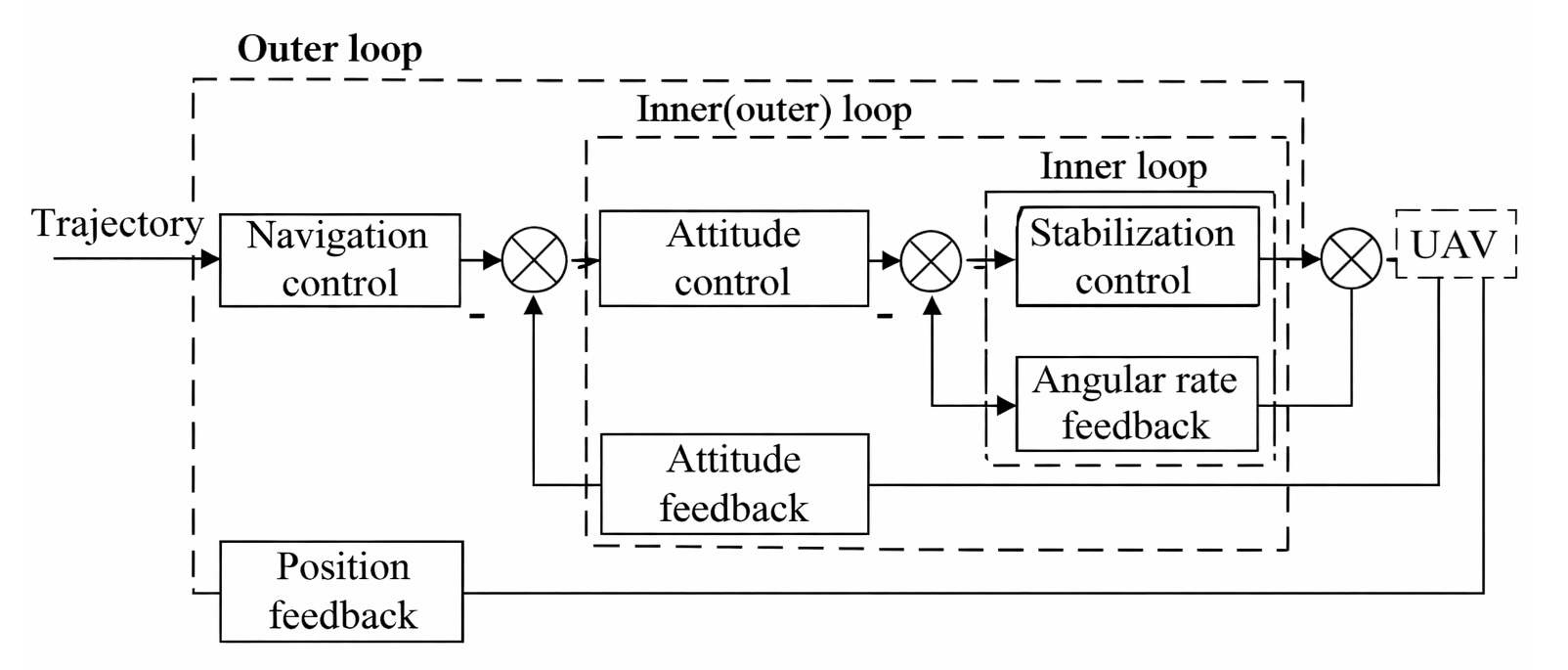

Şekil 3. Kontrol Sisteminin Çalışma Prensibi
Bir kontrol sisteminin çalışma prensibi sisteme istenen bir giriş değerinin verilmesiyle başlar.Sistem daha sonra bu değeri gerçek çıkış değeriyle karşılaştırır.Aralarındaki farka hata sinyali denir.Hata mevcutsa sistem bir düzeltme sinyali üretir.Bu düzeltme, hatayı azaltacak şekilde süreci ayarlar.Çıkış değişir ve sürekli olarak tekrar kontrol edilir.Döngü, çıktı istenen değerle yakından eşleşene kadar tekrarlanır.
Kontrol sistemleri, çalışma sırasında ne kadar iyi performans gösterdikleri temel alınarak değerlendirilir.Bu özellikler sistem yanıtının kalitesini ve güvenilirliğini tanımlar.
|
Özellikler |
Açıklama |
|
Kararlılık |
Çıkış yapar
ayrılmamak;bozulmadan sonra sabit değere döner |
|
doğruluk |
Son hata ≤
Ayarlanan değerin ±%2–5'i |
|
Hassasiyet |
Çıkış
aynı giriş altında değişim ≤ ±%1 |
|
Tepki Süresi
|
Başlangıç
reaksiyon ölçülen gecikme süresi (td) içerisinde gerçekleşir |
|
Yükselme Zamanı |
%10'dan başlayan süre
Nihai değerin %90'ına kadar |
|
Yerleşme Zamanı |
Girer ve
±%2 bandında kalır |
|
Aşım |
Zirve aşılıyor
% miktara göre nihai değer |
|
Kararlı Durum
Hata |
Sabit
stabilizasyondan sonra kalan ofset |
|
Hassasiyet |
ΔÇıkış /
ΔParametre değişim oranı |
|
Sağlamlık |
korur
rahatsızlık değişikliğine rağmen çalışma |
|
Bant genişliği |
Çalışır
etkili bir şekilde −3 dB'ye kadar kesme frekansı |
|
Tekrarlanabilirlik |
Aynı giriş
tolerans dahilinde aynı çıktıyı üretir |
|
Güvenilirlik |
Çalışır
Nominal çalışma süresi (MTBF) boyunca hatasız |
|
Sönümleme |
Salınım
sönümleme oranı ζ tarafından belirlenen bozulma |
|
Hızı
Yanıt |
Toplam süre
istikrarlı duruma ulaşmak |
Kontrol sistemleri bilgiyi, sinyalleri ve yanıt davranışını nasıl ele aldıklarına göre sınıflandırılır.Geri bildirim kullanımına, sinyal formuna ve matematiksel davranışa göre gruplandırılırlar.

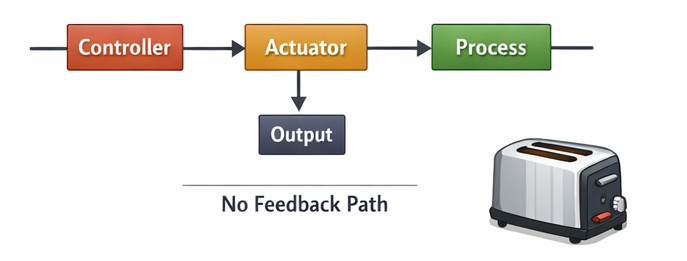

Şekil 4. Açık Döngü Kontrol Sistemi Şeması
Açık döngü kontrol sistemi, çıkışın kontrol eylemini etkilemediği bir sistemdir.Sistem bir komut gönderir ve kontrol etmeden sonucun doğru olduğunu varsayar.Geri bildirim yolu olmadığından hataları veya bozuklukları otomatik olarak düzeltemez.Performans esas olarak uygun kalibrasyon ve çalışma koşullarına bağlıdır.Bu sistemler basit, düşük maliyetli ve tasarımı kolaydır.Ancak yükteki veya ortamdaki değişiklikler nihai sonucu etkileyebilir.Yaygın örnekler arasında elektrikli ekmek kızartma makinesi zamanlayıcısı, çamaşır makinesi zamanlayıcı kontrolü ve sabit sulama zamanlayıcısı yer alır.

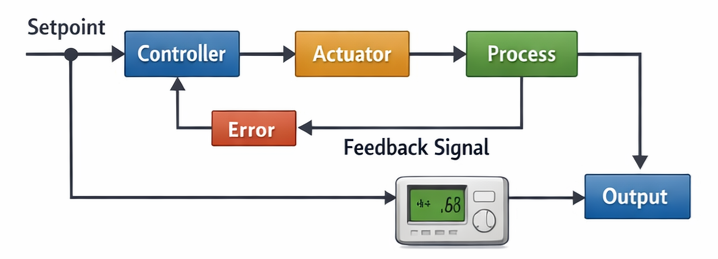

Şekil 5. Kapalı Çevrim Kontrol Sistemi Şeması
Kapalı döngü kontrol sistemi, çıkışını otomatik olarak ayarlamak için geri bildirimi kullanan bir sistemdir.Sistem sonucu ölçer ve istenen değerle karşılaştırır.Eğer fark ortaya çıkarsa hatayı azaltmak için düzeltme uygulanır.Bu sürekli ayar, koşullar değişse bile doğru ve kararlı çalışmaya olanak tanır.Kapalı döngü sistemleri, açık döngü sistemlerine göre daha iyi hassasiyet ve güvenilirlik sağlar.Modern otomatik kontrol uygulamalarında yaygın olarak kullanılırlar.Tipik örnekler arasında klima sıcaklık kontrolü, araç hız kontrolü ve otomatik voltaj regülatörleri bulunur.

Şekil 6. Sürekli Zamanlı (Analog) Kontrol Sinyali
Sürekli zamanlı kontrol sistemi, zaman içinde sorunsuz şekilde değişen sinyalleri işler.Giriş ve çıkış her an kesintisiz olarak mevcuttur.Bu sistemler genellikle analog elektriksel veya mekanik sinyallerle çalışır.Sinyaller sürekli olduğundan yanıt da düzgün ve doğaldır.Sürekli zamanlı sistemler genellikle geleneksel analog kontrolörlerde bulunur.Anında reaksiyon gerektiren fiziksel işlemler için uygundurlar.Örnekler arasında analog hız regülatörleri, ses amplifikatörü ses kontrolü ve hidrolik valf konum kontrolü yer alır.

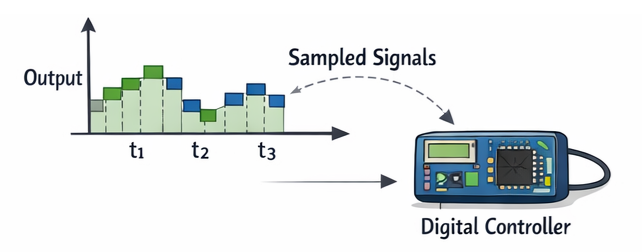

Şekil 7. Ayrık Zamanlı (Dijital) Kontrol Sinyali
Ayrık zamanlı bir kontrol sistemi, örneklenmiş veri sinyallerini kullanarak çalışır.Sistem değerleri yalnızca belirli zaman aralıklarında kontrol eder ve günceller.Bu sinyaller genellikle dijital kontrolörler veya mikroişlemciler tarafından işlenir.Çıktı sürekli olarak değil, adım adım değişir.Bu tür sistemler programlanabilir çalışmaya ve esnek ayarlamaya olanak tanır.Modern elektronik ve bilgisayar tabanlı kontrolde yaygın olarak kullanılırlar.Örnekler arasında mikro denetleyici tabanlı sıcaklık kontrolü, dijital motor hızı kontrolü ve akıllı ev termostatları yer alır.

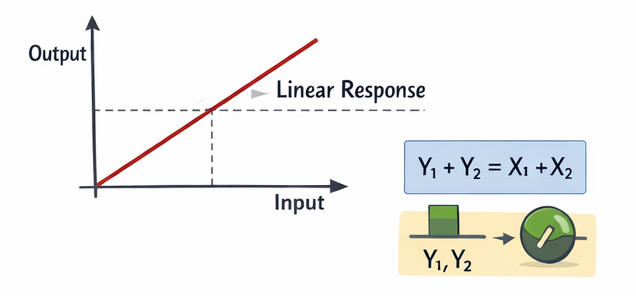

Şekil 8. Doğrusal Sistem Giriş-Çıkış İlişkisi
Doğrusal bir kontrol sistemi, giriş ve çıkış arasındaki orantılı ilişkiyi takip eder.Girdi iki katına çıkarsa, aynı koşullar altında çıktı da iki katına çıkar.Bu sistemler, birleştirilmiş girdilerin birleştirilmiş çıktılar ürettiği süperpozisyon ilkesini karşılar.Doğrusal davranış öngörülebilir ve kolay matematiksel analize olanak tanır.Çoğu teorik kontrol tasarımı, basitlik açısından doğrusal çalışmayı varsayar.Doğrusal modeller kararlı ve doğru sistemlerin tasarlanmasına yardımcı olur.Örnekler arasında küçük sinyalli elektronik amplifikatörler ve düşük yüklü motor kontrol bölgeleri bulunur.

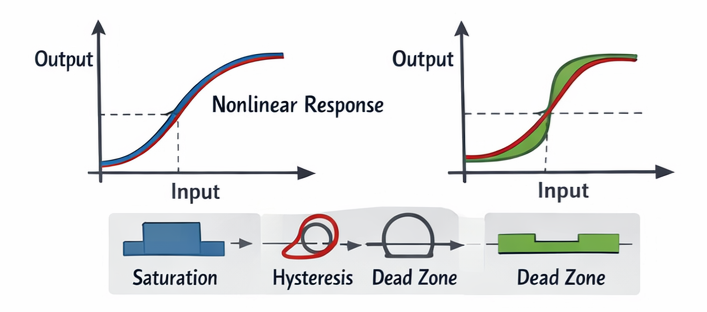

Şekil 9. Doğrusal Olmayan Sistem Yanıt Özellikleri
Doğrusal olmayan bir kontrol sisteminin, girişle orantılı olmayan bir çıkışı vardır.Yanıt, çalışma aralığına veya koşullara bağlı olarak değişir.Küçük girdi değişiklikleri, büyük çıktı değişimlerine neden olabilir veya hiç değişiklik olmayabilir.Doygunluk, histerezis ve ölü bölgeler gibi etkiler sıklıkla ortaya çıkar.Bu sistemlerin analiz edilmesi daha zordur ancak fiziksel süreçleri daha doğru bir şekilde temsil eder.Birçok sistem doğal olarak doğrusal olmayan bir şekilde davranır.Örnekler arasında robotik kol hareket sınırları, manyetik aktüatör davranışı ve aşırı konumlarda valf akış kontrolü yer alır.
Kontrol sistemleri tutarlılığı artırır ve manuel çabayı azaltır, ancak aynı zamanda karmaşıklığa ve maliyete de neden olur.
• Sistem çalışma esnasında çıkışı istenilen değere yakın tutar.
• Operatörlerin ekipmanı elle ayarlamaya devam etmesine gerek yoktur.
• Makineler sık sık durmadan uzun saatler boyunca çalışabilir.
• Sistem koşullardaki değişiklikleri otomatik olarak düzeltir.
• Çalışma durumu bir panelden veya uzak ekrandan kontrol edilebilir.
• Kurulum maliyeti basit manuel sistemlere göre daha yüksektir.
• Kurulum ve servis için vasıflı işçilere ihtiyaç vardır.
• Sensörler ve elektronik parçalar zamanla arızalanabilir.
• Sorunların nedenini bulmak daha uzun sürebilir.
• Sistem sabit elektrik gücüne bağlıdır.
Kontrol sistemleri, otomatik olarak düzgün çalışmayı sürdürmek için hem endüstriyel otomasyonda hem de günlük ekipmanlarda kullanılır.
1. Endüstriyel İmalat
Üretim makineleri tutarlı ürün boyutlarını ve kalitesini korur.Otomatik montaj hatları tekrarlanabilirliği sağlamak için düzenlemeyi kullanır.Bu, israfı azaltır ve verimliliği artırır.
2. Sıcaklık Düzenlemesi
Isıtma ve soğutma ekipmanları konforlu çevre koşullarını korur.Binalar, iç mekan iklimini dengelemek için otomatik ayarlamaya dayanır.Bu, enerji verimliliğini ve konforu artırır.
3. Ulaştırma Sistemleri
Araçlar daha sorunsuz çalışma için hız ve denge kontrolünü kullanır.Modern otomobillerde hız sabitleyici ve çekiş sistemleri bulunur.Bunlar sürüş güvenliğini ve performansını artırır.
4. Güç Sistemleri
Elektrik ağları voltaj ve frekans seviyelerini düzenler.Jeneratörler, yük talebini karşılayacak şekilde çıkışı ayarlar.Bu, istikrarlı elektrik tedariki sağlar.
5. Robotik ve Otomasyon
Robotlar doğru konumlandırma ve hareket görevlerini yerine getirir.Otomatik makineler sürekli olarak yüksek hassasiyetle çalışır.Bu gelişmiş üretime olanak sağlar.
6. Tıbbi Ekipman
Cihazlar tedavi sırasında kontrollü çalışma koşullarını korur.İzleme ekipmanı değerleri güvenli sınırlar içinde tutar.Bu, hasta güvenliğini ve güvenilirliğini artırır.
7. Ev Aletleri
Günlük cihazlar çalışma ayarlarını otomatik olarak yönetir.Çamaşır makineleri ve buzdolapları uygun çalışma koşullarını korur.Bu günlük görevleri basitleştirir.
8. Havacılık ve Uzay Sistemleri
Uçak ve dronlar istikrarlı uçuş koşullarını korur.Otomatik yönlendirme, doğru yönlendirmeyi ve yüksekliği korur.Bu, güvenilir navigasyonu destekler.
Bu teknolojiler birbiriyle yakından ilişkilidir ancak modern elektronik ve endüstriyel ürünlerde farklı mühendislik amaçlarına hizmet etmektedir.
|
Özellik |
Kontrol
Sistem |
Otomasyon |
Gömülü
Sistem |
|
Ana Odak |
Yönetmeliği
değişkenler |
Süreç
infaz |
Cihaz
operasyon |
|
Amaç |
Bakım
istenilen değer |
Görevleri gerçekleştir
otomatik olarak |
Özel olarak çalıştır
işlevler |
|
Kapsam |
Spesifik
süreç davranışı |
Tamamı
iş akışı
|
Tek
ürün cihazı |
|
Karar
Yetenek |
dayalı
ölçülen değerler |
dayalı
programlanmış mantık |
dayalı
donanım yazılımı |
|
Geribildirim Kullanımı |
Sık sık
gerekli |
İsteğe bağlı |
İsteğe bağlı |
|
Donanım Türü |
Sensörler ve
aktüatörler |
Makineler ve
kontrolörler |
Mikrodenetleyici
tahta |
|
Yazılım Rolü |
Hesaplama
ve düzeltme |
Sıralama
ve koordinasyon |
Cihaz
kontrol mantığı |
|
Yanıt Türü |
Sürekli
ayar |
Görev
infaz |
Fonksiyonel çalışma |
|
Sistem Boyutu |
Küçük
orta |
Orta ila
büyük |
Çok küçük |
|
Esneklik |
Orta |
Yüksek |
Sınırlı |
|
Zaman
Gereksinim |
Yüksek |
Orta |
Yüksek |
|
Başvuru
Seviye |
Süreç seviyesi |
Tesis seviyesi |
Ürün seviyesi |
|
Örnek |
Sıcaklık
kontrol |
Fabrika
üretim hattı |
Akıllı saat |
|
Entegrasyon |
Bir kısmı
otomasyon |
İçerir
kontrol sistemleri |
Her ikisini de destekler |
Kontrol sistemleri, gerçek çıktıyı sürekli olarak hedef değerle karşılaştırarak ve herhangi bir hatayı düzelterek kararlılığı korur.Performansları geri bildirim, denetleyici eylemi ve kontrollü süreç gibi temel unsurlara bağlıdır.Farklı sınıflandırmalar, sinyallerin nasıl ele alınacağını ve sistemin bozulmalara ne kadar doğru yanıt vereceğini tanımlar.Bu yetenekleri nedeniyle kontrol sistemleri endüstride, ulaşımda, enerjide, tıbbi cihazlarda ve günlük ekipmanlarda yaygın olarak kullanılmaktadır.
Lütfen bir soruşturma gönderin, hemen yanıt vereceğiz.
Kontrolör yalnızca karar verme cihazıdır (PLC veya PID kontrol cihazı gibi).Bir kontrol sistemi, kontrolörün yanı sıra sensörleri, aktüatörleri ve düzenlenen süreci içerir.
PID kontrolü, hatayı hızlı ve sorunsuz bir şekilde en aza indirmek için orantısal, integral ve türevsel eylemleri kullanır.Çoğu endüstriyel sistemde kararlılığı, doğruluğu ve tepki hızını artırır.
Düzeltmeler çok agresif veya geciktiğinde salınım meydana gelir.Kötü ayarlama, yavaş sensörler veya aşırı kazanç, çıkışın tekrar tekrar aşılmasına neden olur.
Aktüatör doygunluğu, aktüatör fiziksel sınırına ulaştığında ve çıkışı daha fazla artıramadığında meydana gelir.Bu, sistemin büyük hataları düzeltmesini engeller.
Düzeltmenin doğru zamanda gerçekleşmesini sağlamak amacıyla gecikmeyi telafi etmek için ayarlama yöntemlerini, filtreleri veya tahmine dayalı algoritmaları kullanırlar.
