XCV200-6FG456C FPGA: Özellikler, Spesifikasyonlar, Programlama ve Uygulamalar

XCV200-6FG456C, AMD Xilinx Virtex® serisinden güçlü bir FPGA'dır (alan programlanabilir kapı dizisi).Bu kılavuz özelliklerini, pim yerleşimini, programlama adımlarını ve kullanımlarını açıklar.Yüksek işleme gücü, esnek tasarım seçenekleri ve güçlü giriş/çıkış (G/Ç) özellikleri ile bu FPGA, hızlı ve güvenilir dijital sistemler oluşturmaya yardımcı olur.İster ağ, kontrol sistemleri veya özel elektronikler üzerinde çalışıyor olun, bu kılavuz projelerinizde XCV200-6FG456C'nin nasıl kullanılabileceğini anlamanıza yardımcı olacaktır.

Katalog

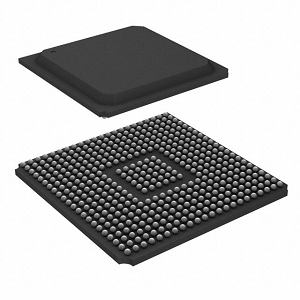

XCV200-6FG456C Genel Bakış

. XCV200-6FG456C karmaşık dijital sistemler için sağlam programlanabilir mantık çözümleri sağlamak için tasarlanmış AMD Xilinx Virtex® FPGA ailesinde dikkate değer bir modeldir.Bu özel çip yaklaşık 236.666 sistem kapısını kapsar ve 1.176 yapılandırılabilir mantık bloğu (CLB) ve 5.292 mantık hücresine sahiptir.Ayrıca toplam 57.344 RAM biti içerir ve 23mm x 23mm ölçümlü 456 top ince-top ızgara dizisi (FBGA) paketinde bulunan 284 G/Ç pimlerini destekler.Bu model, 2.375V ila 2.625V aralığında 2.5V nominal bir voltaj üzerinde çalışır ve 0 ° C ila 85 ° C sıcaklık aralığında çalışabilir.Daha geniş Virtex® serisi, 50.000 ila 1 milyondan fazla sistem kapısı ve 200 MHz'e kadar sistem saat hızına sahip bir dizi uygulamaya hitap ediyor.Diğerlerinin yanı sıra LVTTL, LVCMOS ve PCI dahil olmak üzere çok sayıda G/Ç standartını destekler.Gecikme kilitli döngüler (DLL'ler), gömülü belleğe sahip yapılandırılabilir mantık blokları ve aritmetik işlemler için özel taşıma mantığı gibi özellikler işlevselliğini artırır.0.22 um 5 katmanlı bir metal işlem kullanılarak üretilen Virtex® ailesi performansı ve güvenilirliği garanti eder.

Üst düzey FPGA teknolojisini ürünlerinize veya sistemlerinize entegre etmek istiyorsanız, XCV200-6FG456C'yi bizimle toplu olarak satın almak akıllı bir hamle.Sektör standartlarını karşılıyor ve sizi gelecekteki teknoloji ihtiyaçlarının önünde tutuyor.

XCV200-6FG456C Özellikleri

• Sistem kapıları: XCV200-6FG456C yaklaşık 236.666 sistem kapısı sunmaktadır.Bu yüksek kapı sayısı, tek bir çip üzerinde karmaşık entegre dijital mantık devrelerinin uygulanmasına izin verir ve çeşitli uygulamalarda hem performansı hem de çok yönlülüğü artırır.

• Mantık Kaynakları: 1.176 yapılandırılabilir mantık bloğu (CLB) ve 5.292 mantık hücresi içerir.Bu kaynaklar esnek ve ölçeklenebilir dijital devreler tasarlamak için iyidir.CLB'ler çok çeşitli mantıksal fonksiyonlar gerçekleştirecek şekilde programlanabilirken, çok sayıda mantık hücresi kapsamlı mantık işlemlerinin ve süreçlerinin işlenmesini sağlar.

• Hafıza: Cihaz, mantık blokları arasında dağıtılan 57.344 bit RAM sağlar.Bu gömülü RAM, hızlı ve verimli veri depolama ve alım gerektiren uygulamalar için kullanılır ve modern dijital sistemlerin ayrılmaz bir yüksek hızlı veri işlemlerini destekler.

• G/Ç yetenekleri: 284 giriş/çıkış pimleri ile XCV200-6FG456C, kapsamlı arabirim özelliklerini kolaylaştırır.Bu G/Ç pimleri çeşitli sinyal standartlarını destekler ve FPGA'nın bellek aygıtları, işlemciler ve çevre birimleri gibi bir sistemdeki diğer bileşenlerle etkili bir şekilde iletişim kurmasını sağlar.

• Voltaj ve sıcaklık aralığı: 2.375V ila 2.625V arasında kabul edilebilir bir aralıkla 2.5V nominal bir voltajda faaliyet gösteren bu FPGA, sağlam performansı korurken düşük güçlü tüketim için tasarlanmıştır.0 ° C ila 85 ° C arasında bir bağlantı sıcaklığı aralığında çalışabilir ve değişen çevresel koşullar altında güvenilirlik sağlar.

Xcv200-6fg456c pim işlev diyagramı

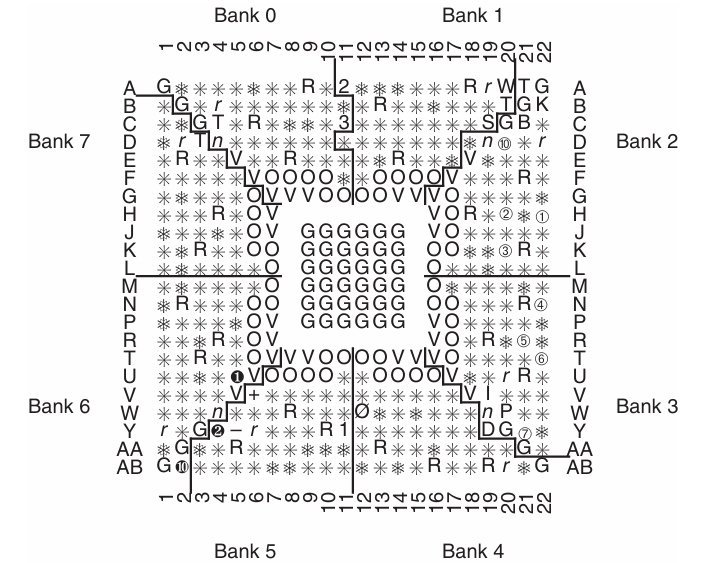

. Xcv200-6fg456c pim işlev diyagramı farklı bankalar halinde kategorize edilen FPGA’nın PIN atamalarının yapılandırılmış bir temsilidir (Banka 0'a banka 7).Her banka, fonksiyonlarına ve FPGA paketine fiziksel yerleştirilmesine göre pimleri oluşturur.Numaralandırma ve etiketleme sistemi, satırların harflerle (A, B, C, vb.) Belirtildiği bir ızgara desenini ve belirli pimlerin hızlı tanımlanmasını kolaylaştıran sayılar (1, 2, 3 vb.)Bu bankalar farklı girdi/çıkış fonksiyonlarına, güç, toprak ve özel sinyal yönlendirmesine karşılık gelir.Pimlere, genellikle "G" (genel giriş/çıkış), "V" (voltaj besleme) ve "O" (çıktı) olarak etiketlenmiş genel amaçlı G/Ç (GPIO) dahil olmak üzere çeşitli fonksiyonel gruplar atanır.Güç ve öğütülmüş pimler belirgin bir şekilde işaretlenir ve kararlı FPGA çalışması sağlar.Saat girişleri, sıfırlamalar ve kontrol sinyalleri gibi özel amaçlı pimler "R" veya "T" gibi sembollerle tanımlanır.Bazı pimler ayrıca programlama ve hata ayıklama için JTAG yapılandırması ve yüksek hızlı tıkanma dahil olmak üzere özel iletişim rollerine hizmet eder.

XCV200-6FG456C Blok Diyagramı

Giriş/çıkış bloğu

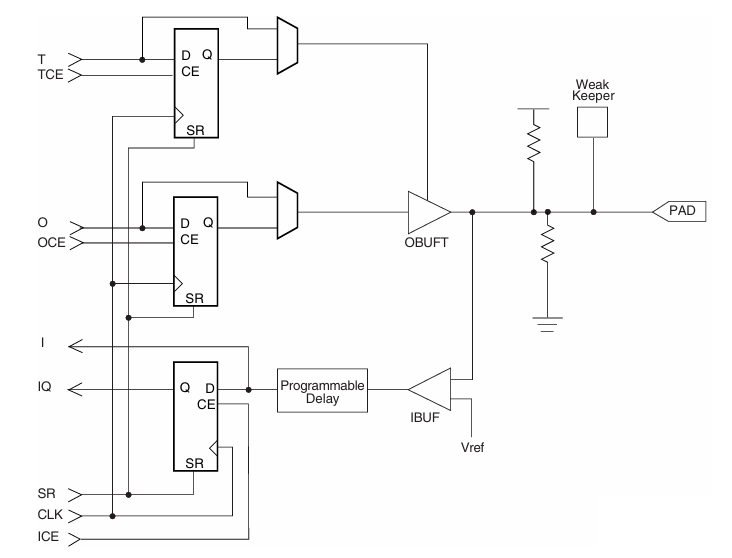

Diyagram, Giriş/Çıkış Bloğu (IOB) Xilinx Virtex ailesinin bir üyesi olan XCV200-6FG456C FPGA'nın yapısı.Diyagram, veri akışını ve kontrol mekanizmalarını vurgulayarak giriş ve çıkış işlemlerinde yer alan temel öğeleri sergiler.Diyagramın merkezinde, giriş, çıkış ve üç durum kontrolü için sinyalleri kaydetmek için üç D flip-flop kullanılır.Çıktı kaydı, çıkış verilerinin ne zaman kilitlendiğini belirleyen OCE (çıkış saati etkinleştirme) sinyali tarafından kontrol edilir.Benzer şekilde, Tri-State kaydı, çıkış arabelleğini etkinleştirerek veya devre dışı bırakarak TCE (Tri-State Clock Enable) tarafından kontrol edilir.Giriş kaydı gelen verileri yakalar ve IBUF (giriş arabelleği) aracılığıyla dahili FPGA mantığına geçmeden önce programlanabilir bir gecikme uygular.OBUFT (Tri-State çıkış tamponu), FPGA'nın ped (G/Ç pim) üzerine bir sinyal sürebilmesini veya kontrol mantığına bağlı olarak yüksek empedanslı bir duruma yerleştirmesini sağlar.Aktif sürücü olmadığında bilinen son mantık durumunu korumak için ped'e zayıf bir kaleci devresi dahil edilir ve istenmeyen yüzer koşulları önler.Referans voltajı (VREF), uygun çalışma için hassas voltaj seviyeleri gerektiren SSTL veya HSTL gibi belirli giriş standartları için kullanılır.Genel olarak, bu IOB yapısı FPGA'nın yüksek hızlı veri iletimini yönetmesine, farklı G/Ç standartlarını desteklemesine ve sinyal zamanlaması ve bütünlüğü üzerinde esnek kontrol sağlamasına olanak tanır.

Master/Slave Seri Modu

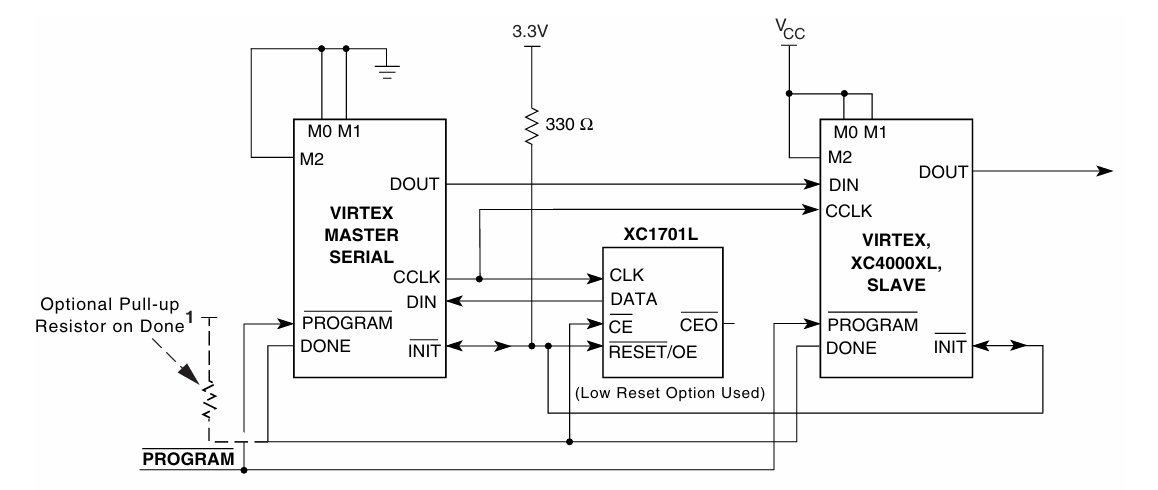

. Master/Slave Seri Modu Blok diyagramı, bir Seri EEPROM (XC1701L) kullanılarak papatya zinciri yapılandırmasında programlandığında, bir Virtex FPGA'nın, özellikle XCV200-6FG456C'nin yapılandırma işlemini gösterir.Bu kurulumda, bir Virtex cihazı ana olarak çalışır, yapılandırma saatini (CCLK) kontrol eder ve konfigürasyon verilerini zincirdeki ek köle FPGA'lara seri olarak iletir.Ana FPGA, program sinyalini ileri sürerek, zincirdeki tüm aygıtları sıfırlayarak yapılandırma işlemini başlatır.Başlatma tamamlandıktan sonra, INIT sinyali hazırlığı gösterir ve yapılandırma verileri seri EEPROM'dan (XC1701L) ana FPGA'nın DIN (veri) pinine akar.Ana FPGA, EEPROM'tan verileri okur ve Dout (veriler dışarı) aracılığıyla daha sonraki slave FPGA'lara iletir ve CCLK sinyalini kullanarak veri aktarımını senkronize eder.Yapılan sinyal, başarılı bir konfigürasyonu belirtmek için kullanılır, isteğe bağlı bir çekme direnci, konfigürasyon tamamlandığında kararlı bir yüksek durum sağlar.XC1701L EEPROM, depolanan yapılandırma verilerinin doğru bir şekilde alınmasını sağlayarak CLK, Veri, CE (Chip etkin) ve Sıfırlama/OE (Çıktı Etkinleştir) sinyalleri kullanılarak ana FPGA tarafından kontrol edilir.Bu yapılandırma yöntemi, tek bir EEPROM kullanarak birden fazla FPGA programlamak, harici kablolama karmaşıklığını azaltmak ve tüm cihazların senkronize yapılandırma verilerini almasını sağlamak için etkilidir.

XCV200-6FG456C Özellikleri

Tip	Parametre
Üretici	AMD XILINX
Seri	Virtex®
Ambalajlama	Tepsi
Parça durumu	Modası geçmiş
Laboratuvar sayısı/CLB'ler	1176
Mantık öğelerinin/hücre sayısı	5292
Toplam RAM BITS	57344
G/Ç sayısı	284
Kapı Sayısı	236666
Voltaj - besleme	2.375V ~ 2.625V
Montaj türü	Yüzey montajı
Çalışma sıcaklığı	0 ° C ~ 85 ° C (TJ)
Paket / Dava	456-BBGA
Tedarikçi Cihaz Paketi	456-FBGA (23x23)
Temel Ürün Numarası	Xcv200

XCV200-6FG456C Uygulamalar

Telekomünikasyon ve ağ oluşturma

XCV200-6FG456C, yüksek hızlı veri aktarımlarını ve karmaşık sinyal işleme görevlerini yerine getirme yeteneği nedeniyle telekomünikasyon ve ağ uygulamalarında mükemmeldir.Yüksek kapı sayısı ve sağlam G/Ç özellikleri, paket işleme, sinyal modülasyonu/demodülasyonu ve hata düzeltme protokolleri gibi işlevleri desteklemesine izin verir.

Dijital Sinyal İşleme (DSP)

DSP uygulamaları için ideal olan bu FPGA, ses ve video işleme teknolojilerinde gerekli olan hızlı ve karmaşık matematiksel hesaplamaları gerçekleştirebilir.Multimedya sistemleri, ses tanıma veya akış hizmetleri için olsun, XCV200-6FG456C'nin güçlü işleme özellikleri ve gömülü bellek desteği verimli ve yüksek kaliteli sinyal işleme.

Endüstriyel kontrol sistemleri

Endüstriyel otomasyonda, XCV200-6FG456C, kontrol sistemlerini ve otomasyon ağlarını yönetmek için gerekli performansı sağlar.Yanıt sürelerini sağlarken çoklu kontrol görevlerini aynı anda yürütme yeteneği, süreç kontrolü, robotik ve makine görüşündeki uygulamalar için uygun hale getirir.

Tıbbi aletler

FPGA'nın hassasiyeti ve hızı, MRI, ultrason ve BT taramaları gibi görüntüleme uygulamaları için karmaşık algoritmaların işlenmesine yardımcı olduğu tıbbi görüntüleme ve teşhis ekipmanlarında mükemmeldir.XCV200-6FG456C'nin yetenekleri, modern tıbbi teknolojide gereken yüksek veri verimini ve karmaşık işlemeyi gerçekleştirebilmesini sağlar.

XCV200-6FG456C Benzer Parçalar

• Xcv2000e-6bg560c

• XCV200-6FG256C

• Xcv200-5fg256c

XCV200-6FG456C Programlama Adımları

XCV200-6FG456C için programlama adımları:

1. Tasarım girişi

FPGA programlamanın ilk aşaması, sisteminizin dijital mantığını ve işlevselliğini tanımlamayı içerir.Bu, FPGA'nın verileri nasıl işlediğini ve diğer donanımlarla nasıl etkileşime girdiğini belirten kod yazdığınız VHDL veya Verilog gibi donanım açıklama dilleri (HDL'ler) kullanılarak yapılabilir.Xilinx Ise veya Vivado gibi FPGA tasarım yazılımında bulunan şematik giriş araçları kullanılabilir.Bu yöntem, bazılarının kod yazmaktan daha sezgisel bulduğu bileşenleri sürükleyip bırakarak mantığın görsel bir temsilini oluşturmayı içerir.

2. Sentez

Tasarım tamamlandıktan sonra, bir sonraki adım sentezdir, burada Xilinx'in XST (Xilinx sentez teknolojisi) gibi bir aracın HDL kodunuzu veya şematik tasarımınızı bir netliste dönüştürdüğü.Bu netlist, devreyi mantık kapıları ve kayıtlar gibi jenerik dijital bileşenler açısından açıklar.Sentez süreci aynı zamanda tasarımın performans gereksinimlerini karşılamak için optimize edilmesini ve verimli FPGA işlemi için kaynak kullanımını en aza indirmeyi de içerir.

3. Uygulama

Uygulama işlemi, tasarımınızı saat frekansları ve PIN atamaları gibi parametreleri belirten kısıtlama dosyalarıyla birleştirerek çeviri ile başlar.Çeviriyi takiben, eşleme aşaması, netlistinizin öğelerini FPGA'daki belirli fiziksel kaynaklara, arama tabloları (LUTS) ve flip-floplar gibi atar.Yerleştirme ve yönlendirme aşaması daha sonra FPGA mimarisindeki her bir bileşenin fiziksel konumlarını belirler ve programlanabilir ara bağlantı kaynakları aracılığıyla aralarındaki bağlantıları oluşturur.Bu aşama, saat frekansları da dahil olmak üzere istenen performans metriklerini elde etmek için mükemmeldir.

4. Bitstream Nesil

Başarılı yerleştirme ve yönlendirmeden sonra, araç FPGA için tüm programlama bilgilerini içeren bir Bitstream, ikili yapılandırma dosyası oluşturur.Bitstream'in koşullar altında beklendiği gibi davranmasını sağlamak için genellikle yer alan son tasarımı simüle etmeniz önerilir.Bu doğrulama adımı, gerçek operasyon sırasında potansiyel sorunların önlenmesine yardımcı olur.

5. Yapılandırma

Son adım, çeşitli yapılandırma yöntemlerini kullanarak bit akışının FPGA'ya yüklenmesini içerir.Basit ve uygun maliyetli bir seçenek olan Slave-Serial modu, FPGA'yı seri olarak veri gönderen harici bir ana cihaz aracılığıyla yapılandırır.Master seri modda, FPGA özerk bir şekilde bağlı bir seri balodan bitstream'i okur.Yüksek hızlı yapılandırmalar için, SelectMap modu harici bir mikroişlemcinin FPGA'ya hızlı bir şekilde verileri yüklemesine izin verir.Ek olarak, JTAG modu sadece programlama için değil, aynı zamanda test ve hata ayıklama için de kullanılır ve sistem içi programlama ve sınır tarama testi için standart bir arayüz kullanılır.

XCV200-6FG456C Avantajları

Performans

XCV200-6FG456C'nin ait olduğu Xilinx Virtex serisi, 200 MHz'e kadar sistem saat hızları sunan yüksek hızlı performans için optimize edildi.Bu, hızlı veri işleme gerektiren, karmaşık algoritmaların verimli bir şekilde işlenmesini ve telekomünikasyon, işleme ve multimedya gibi yüksek hızlı işlemleri sağlayan uygulamalar için uygun hale getirir.

G/Ç Standartları Desteği

Bu FPGA, LVTTL, LVCMOS, PCI, GTL, HSTL, SSTL, CTT ve AGP dahil olmak üzere çok çeşitli giriş/çıkış standartlarını destekler.Bu tür kapsamlı G/Ç standartları desteği, XCV200-6FG456C'nin çeşitli sistem bileşenleriyle sorunsuz bir şekilde entegre olmasını ve çeşitli dijital ekosistemlerdeki faydasını artırmasını sağlar.Bu esneklik, FPGA'yı sistem modifikasyonları olmadan farklı arabirim koşullarına uyarlamayı sağlar.

Saat yönetimi

XCV200-6FG456C, sistem içindeki saat dağılımı ve yönetimi için birden fazla gecikme kilitli döngü (DLL) içerir.Bu DLL'ler, senkron operasyonlar için gerekli kesin saat sinyallerini sağlayarak sistem zamanlama ve güvenilirliğinin iyileştirilmesine yardımcı olur.Bu özellik, özellikle doğru zamanlama ve senkronizasyon gerektiren karmaşık tasarımlarda sistem hatalarının azaltılmasında ve genel performansı artırmada önemlidir.

Tasarım esnekliği

1.176 yapılandırılabilir mantık bloğu ve 5.292 mantık hücresi ile XCV200-6FG456C, çeşitli işlevsellikleri uygulama yeteneğine sahip önemli mantık kaynakları sunar.Basit tutkal mantığından karmaşık dijital sistemlere kadar, bu FPGA karmaşık tasarım gereksinimlerini destekler, bu da özel bilgi işlem, dijital sinyal işleme ve prototipleme uygulamaları için idealdir.

Hızlı prototipleme

XCV200-6FG456C gibi FPGA'lar, hızlı prototiplemeyi destekleme yetenekleriyle ünlüdür.Bu cihaz, hızlı tasarım yinelemeleri sağlar ve sahada yeniden yapılandırılabilir, bu da piyasaya sürülme süresini azalttığı için geliştirme döngüleri için bir avantajdır.Ayrıca, son ürünlerin en son teknolojik standartlarla güncel olmasını sağlayarak proje spesifikasyonlarındaki değişen gereksinimlere veya güncellemelere verimli bir şekilde uyum sağlar.

Entegrasyon yeteneği

XCV200-6FG456C'nin entegrasyon yetenekleri, birden fazla ayrı bileşenin tek bir çipte konsolidasyonunu kolaylaştırır.Bu entegrasyon, sistem karmaşıklığının azalmasına, daha düşük güç tüketimi ve maliyet tasarrufuna yol açabilir.Bu FPGA, gereken ayrı bileşenlerin sayısını en aza indirerek tasarım süreçlerini basitleştirir ve genel sistemin güvenilirliğini ve kompaktlığını artırır.

XCV200-6FG456C Ambalaj Boyutları

XCV200-6FG456C, AMD'nin Virtex® serisinden, 456 top ince pitch bilyalı ızgara dizisi (FBGA) paketinde bulunan bir alan programlanabilir kapı dizisi (FPGA).

• Paket türü: 456-FBGA

• Paket Boyutu: 23 mm x 23 mm

• Top konuşması: 1.0 mm

XCV200-6FG456C Üretici

XCV200-6FG456C, orijinal olarak yüksek performanslı programlanabilir mantık cihazlarıyla bilinen bir şirket olan Xilinx tarafından geliştirilen alan programlanabilir kapı dizisi (FPGA).Xilinx'in satın alınmasını takiben AMD, XCV200-6FG456C artık mevcut üretici olarak AMD ile ilişkilidir.Bununla birlikte, bu FPGA modeli eskidir ve artık üretimde değildir.AMD, daha yeni performans, güç verimliliği ve uzun ömürlü yeni FPGA mimarilerini desteklemeye devam ediyor ve bu da modern alternatifleri yeni tasarımlar için tercih ediyor.

Çözüm

XCV200-6FG456C, birçok teknoloji uygulaması için yararlı olan çok yönlü ve yüksek hızlı bir FPGA'dır.Artık yapılmasa da, güvenilir performansa ihtiyaç duyan eski sistemler için hala iyi bir seçimdir.Bu kılavuz tasarımını, programlama adımlarını ve pratik kullanımlarını kapsayarak nasıl çalıştığını ve nasıl kullanılabileceğini anlamayı kolaylaştırdı.Daha yeni FPGA'lar kullanılabilir hale geldikçe, bu bilgiyi ihtiyaçlarınız için doğru FPGA'yı seçmek ve dijital tasarımları geliştirmek için kullanabilirsiniz.

Veri Sayfası PDF

XCV200-6FG456C veri sayfaları:

Virtex 2.5 V.PDF
