EP20K100EFC324-1X FPGA: Özellikler, özellikler, uygulamalar ve programlama kılavuzu

EP20K100EFC324-1X, Intel’in Altera Apex-20KE® serisinden programlanabilir bir çiptir (FPGA).Karmaşık dijital devreleri işlemek için tasarlanmıştır ve yüksek hızlı veri işlemesini destekler.Bu kılavuz, özelliklerini, özelliklerini, nasıl programlanacağını ve avantajlarını açıklar ve onu herkes için yararlı bir kaynak haline getirir.

Katalog

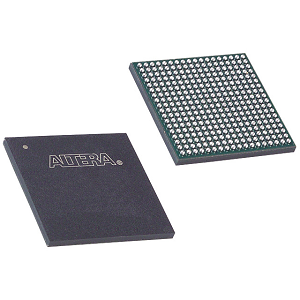

EP20K100EFC324-1X Genel Bakış

. EP20K100EFC324-1X Intel'in Altera Apex-20KE® Serisinin bir parçası olan, programlanabilir bir Sistem-A-Programlanabilir Çip (SOPC) entegrasyonlarını gerektiren yüksek yoğunluklu programlanabilir mantık uygulamaları için tasarlanmış bir alan programlanabilir kapı dizisi (FPGA).Bu cihaz, çeşitli dijital devre tasarımları için önemli yapılanabilirliği kolaylaştıran 4.160 mantık öğesi veya hücre ve 416 mantık dizisi bloğu (laboratuvarlar) entegrasyonu ile ayırt edilir.Ayrıca, FPGA içinde zorlu veri depolama gereksinimlerini karşılayan önemli miktarda gömülü belleğe sahiptir.Uygulama çok yönlülüğünü daha da artıran EP20K100EFC324-1X, 246 G/Ç pimlerini destekler ve 1.71V ila 1.89V arasında verimli bir şekilde çalışan yaklaşık 263.000 eşdeğer kapı önemli bir kapı sayısı sunar.Elektronik montajlara sağlam fiziksel entegrasyona yardımcı olan 324 top ince-top ızgara dizisinde (FBGA) paketlenmiştir.

EP20K100EFC324-1X, projeleriniz veya ürün hatlarınız için bizimle toplu sipariş vermeye hazır olduğunuzda mükemmel bir seçimdir.

EP20K100EFC324-1X CAD modelleri

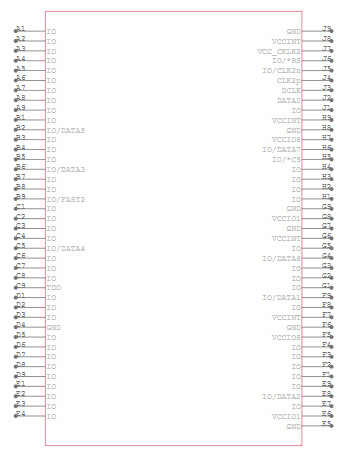

EP20K100EFC324-1X sembolü

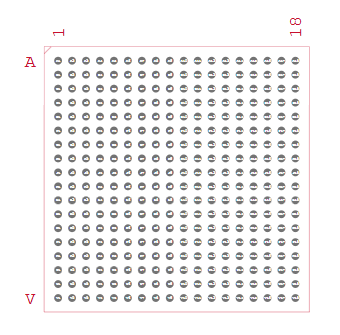

EP20K100EFC324-1X Ayak İzi

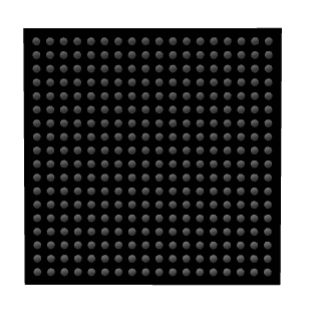

EP20K100EFC324-1X 3D Model

EP20K100EFC324-1X Özellikler

• Yüksek mantık yoğunluğu: FPGA, 4.160 mantık öğesi (LES) ve 416 mantık dizisi blokları (laboratuvarlar) ile donatılmıştır.Mantık hücrelerin bu yüksek yoğunluğu, karmaşık dijital devrelerin ve sistemlerin tek bir çipte tasarımına ve yürütülmesine izin verir, bu da sağlam mantık işleme özellikleri gerektiren uygulamalar için idealdir.

• Gömülü bellek: 53.248 RAM biti sunan bu FPGA, önemli gömülü bellek kaynakları sağlar.Bu özellik, hızlı veri depolama ve alım gerektiren ve veri yoğun görevlerin verimli bir şekilde ele alınmasına izin veren uygulamalar için iyidir.

• Kapsamlı G/Ç özellikleri: 246 giriş/çıkış pimleri ile EP20K100EFC324-1X kapsamlı bağlantı ve arabirim seçenekleri sağlar.Bu geniş G/Ç özellikleri, çok sayıda harici cihaz ve sistemle kolayca bağlanmasını ve karmaşık elektronik düzeneklerdeki faydasını artırmasını sağlar.

• Çok voltaj desteği: Cihaz, 1.71V ila 1.89V'lik bir çekirdek voltaj aralığını destekler ve Multivolt ™ I/Ç arayüzüne sahiptir.Bu, FPGA'nın sistem tasarımında büyük esneklik sağlayan 1.8V, 2.5V, 3.3V ve 5.0V dahil olmak üzere çeşitli mantık seviyelerinde çalışan diğer elektronik bileşenlerle uyumlu olmasını sağlar.

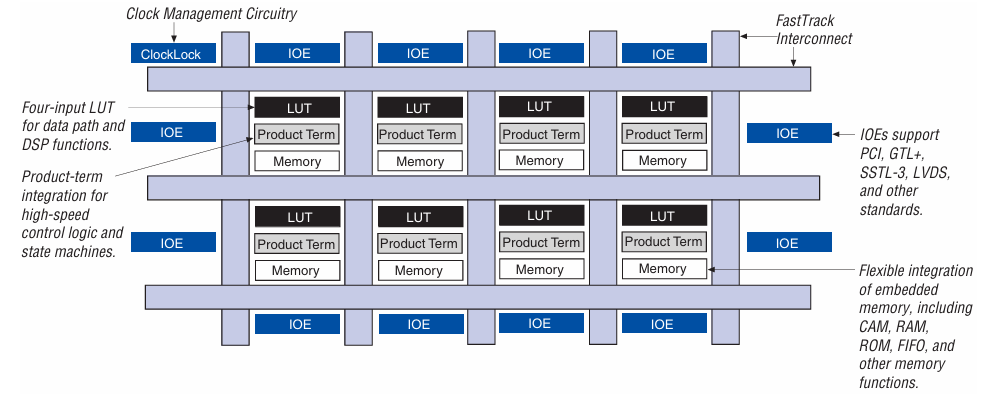

EP20K100EFC324-1X Blok Diyagramı

. EP20K100EFC324-1X Blok Diyagramı Çeşitli fonksiyonel birimlerini sergileyen bir FPGA (saha programlanabilir kapı dizisi) cihazının iç yapısını temsil eder.Diyagram birbirine bağlı mantık blokları, bellek öğeleri, saat yönetimi ve G/Ç öğelerinden oluşur.Tasarımın merkezinde Mantık dizi blokları (Laboratuvarlar), Arama tabloları (LUTS) ve Ürün Dönemi Tabanlı Mantık.Bu öğeler esnek mantık uygulamasına izin vererek FPGA'yı yüksek hızlı kontrol mantığı, durum makineleri ve DSP işlevleri için uygun hale getirir.. Fasttrack ara bağlantısı Mantık öğeleri arasında yüksek hızlı bir iletişim yolu sağlar ve cihaz boyunca verimli sinyal yönlendirmesi sağlar.. Saat yönetimi devresi Clocklock özelliği dahil, FPGA boyunca saat sinyallerini stabilize ederek ve dağıtarak güvenilir ve senkronize işlem sağlar.. Giriş/çıkış öğeleri FPGA kumaşının etrafına yerleştirilmiş (IO'lar), harici iletişim için arayüzler görevi görür.Bu IE'ler, PCI- GTL+- SSTL-3, Ve LVD'ler, FPGA'nın çeşitli harici sistemlerle arayüz oluşturmasını sağlamak.Bu IO'lar, farklı voltaj seviyeleri ve sinyal standartlarıyla uyumluluğu sağlar ve FPGA'nın gömülü uygulamalardaki çok yönlülüğünü artırır. Gömülü bellek blokları FPGA içinde esnek depolama çözümleri sağlayın.Bu bellek öğeleri şu şekilde çalışabilir: İçerik adreslenebilir bellek (KAM), Rastgele Erişim Belleği (VERİ DEPOSU), Salt okunur bellek (ROM), İlk önce (FIFO) tamponları ve diğer bellek yapıları.Belleği doğrudan FPGA kumaşına entegre etme yeteneği, veri işleme verimliliğini artırarak harici bellek bağımlılıklarını ve gecikmeyi azaltır.

EP20K100EFC324-1X Spesifikasyonlar

Tip	Parametre
Üretici	İntel
Seri	Apex-20ke®
Ambalajlama	Tepsi
Parça durumu	Modası geçmiş
Laboratuvar sayısı/CLB'ler	416
Mantık öğelerinin/hücre sayısı	4160
Toplam RAM BITS	53248
G/Ç sayısı	246
Kapı Sayısı	263000
Voltaj - besleme	1.71V ~ 1.89V
Montaj türü	Yüzey montajı
Çalışma sıcaklığı	0 ° C ~ 85 ° C (TJ)
Paket / Dava	324-BGA
Tedarikçi Cihaz Paketi	324-FBGA (19x19)
Temel Ürün Numarası	EP20K100

EP20K100EFC324-1X Uygulamalar

Ağ oluşturma ve iletişim

Bu FPGA, veri yönlendirme, sinyal işleme ve protokol kullanımı yönettiği yönlendiriciler ve anahtarlar gibi ağ ekipmanları için idealdir.Yüksek mantık yoğunluğu ve kapsamlı G/Ç özellikleri, modern iletişim altyapısında gerekli olan karmaşık, yüksek hızlı veri işlemlerini desteklemesini sağlar.

Endüstriyel kontrol sistemleri

Sanayi sektöründe, EP20K100EFC324-1X otomasyon sistemlerinde mükemmeldir.Programlanabilirliği ve sağlam işleme yetenekleri, üretim süreçlerinde operasyonel verimliliğin ve güvenilirliğin arttırılması için hassas kontrol ve izlemeyi mümkün kılar.

Otomotiv elektroniği

FPGA, otomotiv uygulamalarında, özellikle Gelişmiş Sürücü Yardım Sistemleri (ADAS) ve araç içi bilgi-eğlence sistemlerinde bir bileşen görevi görür.Verileri işlemek ve modern araçlarda gereken sofistike işlevleri desteklemek için gerekli işleme gücünü ve uyarlanabilirliğini sağlar.

Tüketici Elektroniği

Esnekliği ve yüksek performansı nedeniyle EP20K100EFC324-1X, yüksek tanımlı televizyonlar ve oyun konsolları gibi tüketici elektroniğinde de bulunur.Tüketici elektroniği pazarının hızlı tempolu talebini karşılayarak, karmaşık işlevleri destekler ve ürün geliştirme döngülerini kısaltmaya yardımcı olur.

Tıbbi cihazlar

Tıp alanında, bu FPGA tıbbi görüntüleme ekipmanlarının ve teşhis araçlarının işlevselliğine katkıda bulunur.Verileri yüksek hızlarda işleme yeteneği, bu cihazların etkili tıbbi tedavi ve görüntüleme için doğru ve zamanında tanı sonuçları verebilmesini sağlar.

EP20K100EFC324-1X Benzer Parçalar

• EP20K100EFC144-3

• EP20K100EFC144-2

• EP20K100EFC324-2

EP20K100EFC324-1X Programlama Adımları

Altera'nın APEX-20KE® FPGA serisinin bir üyesi olan EP20K100EFC324-1X'i etkin bir şekilde programlamak için yapılandırılmış bir adım dizisini takip etmek önemlidir.Bu işlem, tasarımınızın FPGA'nın yürütebileceği bir formata verimli bir şekilde çevrilmesini sağlar.Aşağıda, bu FPGA modelini programlamak için ayrıntılı bir yaklaşımı özetliyorum, bu cihaza özgü adımları ve değişiklikleri entegre ediyor.

1. Tasarım girişi

Dijital mantık tasarımınızı oluşturarak başlayın.Sisteminizin donanım işlevselliğini ve mantığını tanımlamanızı sağlayan VHDL veya Verilog gibi donanım açıklama dillerini (HDL'ler) kullanın.Altera's Quartus II gibi araçlar, HDL kodunuzu yazmak, test etmek ve derlemek için kapsamlı bir ortam sunar.Tasarımınızın modüler olduğundan emin olun, hata ayıklamayı ve ölçeklenmeyi kolaylaştırır.

2. Sentez

Tasarım girişiniz tamamlandıktan sonra, bir sonraki adım, HDL kodunun bir netliste çevrildiği sentezdir.Bu netlist, tasarımınızı oluşturan birbirine bağlı kapı, parmak arası terlik ve diğer donanım öğeleri listesini temsil eder.Sentez sırasında kod, EP20K100EFC324-1X'in spesifik mimarisi için optimize edilir, bu da tasarımın FPGA kaynaklarını etkili bir şekilde kullanmasını sağlar.Synprify Pro veya Quartus II içindeki sentez aracı gibi araçlar bu amaç için kullanılabilir.Zamanlama ve kaynak kısıtlamalarını karşılamak için tasarımınızı optimize etmeye odaklanmak önemlidir.

3. Uygulama

Sentezin ardından uygulama gerçekleşir.Bu adım, netlistin gerçek FPGA donanımıyla eşleştirilmesini içerir.Mantık öğelerinin FPGA içine yerleştirilmesini ve aralarındaki bağlantıların yönlendirilmesini içerir.Quartus II yazılımı, istenen saat hızlarını ve performans metriklerini karşılamak için yerleşimi ve yönlendirmeyi yöneten uygulama araçları aracılığıyla bu işlemi kolaylaştırır.Uygulama sırasında, tüm performans gereksinimlerinin karşılandığından emin olmak için zamanlama analiz araçlarından gelen geri bildirimlere dayanarak tasarımınızı yinelemeniz gerekebilir.

4. Bitstream Nesil

Başarılı bir uygulamadan sonra, bir sonraki aşama Bitstream'i üretiyor.Bu, FPGA'ya yüklenecek ikili dosyadır.Bitstream, FPGA'daki her programlanabilir öğe için yapılandırılmış veriler içerir ve cihazın tasarımınıza göre işlevlerini gerçekleştirmesi için ayarlanır.Quartus II yazılımı, daha sonra FPGA'ya indirilmeye hazır olan bu bit akımını oluşturabilir.

5. FPGA programlanması

Son adım, FPGA'yı oluşturulan Bitstream ile programlamaktır.Bu, USB Blaster gibi EP20K100EFC324-1X ile uyumlu bir donanım programcısı kullanılarak yapılabilir.Programcıyı FPGA'nın monte edildiği geliştirme kartınıza bağlayın ve Bitstream'i FPGA'ya aktarmak için Quartus II programcı aracını kullanın.Bu adım tasarımınızı FPGA'ya yükleyecek ve HDL kodunuzda tanımlanan mantığa göre çalışmaya başlayacaktır.

EP20K100EFC324-1X Avantajları

Yüksek entegrasyon

EP20K100EFC324-1X, çok sayıda mantık öğesi ve gömülü belleği nedeniyle yüksek entegrasyon özellikleri sunar.Bu entegrasyon, birden fazla işlevselliğin tek bir cihazda birleştirilmesini sağlar.Sonuç olarak, sistemler basitleştirilebilir, toplam bileşen sayısını, gerekli fiziksel alanı ve elektronik tasarımlarda potansiyel başarısızlık noktalarını azaltır.

Esnek mantık uygulaması

EP20K100EFC324-1X'in mimarisi hem arama tablosunu (LUT) hem de ürün dönemine dayalı mantığı destekler.Mantık uygulamasındaki bu esneklik, basit mantık kapılarından karmaşık kombinasyonel devrelere kadar çok çeşitli uygulamalar için FPGA'nın optimize edilmesini sağlar.Tasarım çok yönlülüğü açısından bir avantaj sağlar ve geniş bir dijital işlevsellik yelpazesine uyum sağlayabilir.

Gelişmiş ara bağlantı yapısı

Hiyerarşik bir ara bağlantı yapısına sahip FPGA, Local, Megalab ™ ve FastTrack® ara bağlantılarını içerir.Bu özel yönlendirme kaynakları sinyal yönlendirme verimliliğini artırır ve cihazın genel performansını artırır.Bu gelişmiş ara bağlantı yapısı, yüksek hızlı veri iletimi ve düşük gecikme gerektiren tasarımlar için iyidir, bu da FPGA'yı yüksek performanslı bilgi işlem ve telekomünikasyon için ideal hale getirir.

Saat yönetimi

EP20K100EFC324-1X, etkili saat yönetimine yardımcı olan saat kilit ve saat bagaj teknolojisini içerir.Bu özellikler, FPGA boyunca saat sinyalinin bütünlüğünü korumaya, titreşimi azaltmaya ve sinyal güvenilirliğini artırmaya yardımcı olur.Senkron dijital devreler için etkili saat yönetimi gereklidir, bu da çeşitli çevresel koşullarda istikrarlı ve öngörülebilir bir çalışma sağlar.

Tasarım esnekliği

EP20K100EFC324-1X'in programlanabilir doğası, donanımı belirli ihtiyaçlara göre uyarlamayı ve FPGA'yı farklı uygulamalar veya güncellemeler için yeniden yapılandırmaya izin verir.Bu esneklik, tek bir FPGA'nın birden fazla projede kullanılabileceği anlamına gelir, bu da gereksinimlerin hızla değişebileceği dinamik bir teknolojik manzarada faydalıdır.

Hızlı prototipleme

EP20K100EFC324-1X gibi FPGA'lar dijital devrelerin hızlı prototiplenmesini sağlayın.Özel ASIC geliştirme ile ilişkili uzun teslim süreleri olmadan tasarımları hızlı bir şekilde geliştirebilir ve yineleyebilirsiniz.Yeni tasarımları hızlı bir şekilde modelleme ve test etme yeteneği, geliştirme sürecini hızlandırır, bu da daha hızlı yeniliğe ve piyasaya sürülme süresine kısaltılır.

Maliyet verimliliği

Tek bir FPGA içine birden çok işlevi entegre etmek, hem tedarik hem de montajda maliyet tasarrufuna yol açabilecek ek ayrı bileşenlere olan ihtiyacı azaltır.Bu entegrasyon aynı zamanda üretim sürecini basitleştirir ve genel sistem karmaşıklığını azaltabilir, bu da ürünün yaşam döngüsü üzerinden daha düşük bakım ve yükseltme maliyetlerine yol açabilir.

Uzun vadeli destek

EP20K100EFC324-1X'in yeniden yapılandırılabilir yönü, fiziksel donanım değişiklikleri gerektirmeden hataları düzeltmek, performansı artırmak veya yeni özellikler eklemek için donanımın güncellenmesini sağlar.Bu uzun vadeli destek ve uyarlanabilirlik, yatırımları korur ve yeni standartlar ve teknolojiler ortaya çıktıkça cihazların alakalı kalmasını sağlar.

EP20K100EFC324-1X Ambalaj Boyutları

EP20K100EFC324-1X, Altera'nın Apex-20KE® serisinden bir FPGA'dır. 324-Ball İnce-Acı Balo ızgara Dizi (FBGA) paket.Ambalaj boyutları aşağıdaki gibidir:

• Saha: 1 mm

• Uzunluk × genişlik: 19 mm × 19 mm

• Alan: 361 mm²

EP20K100EFC324-1X Üretici

EP20K100EFC324-1X, başlangıçta Altera tarafından geliştirilen APEX-20KE® Serisi Saha Programlanabilir Kapı Dizileri Serisi'nden (FPGAS) bir modeldir.Intel'in 2015 yılında Altera'yı satın almasından sonra, bu FPGA ve diğer Altera ürünleri Intel'in kapsamlı programlanabilir çözümler portföyünün bir parçası oldu.Sonuç olarak, İntel Altera'nın ürün serilerini kendi ileri teknoloji teklifleriyle entegre ederken desteklemeye devam ediyor.EP20K100EFC324-1X eski olarak sınıflandırılmış ve artık üretimde olmasa da, mirası, uzun vadeli destek ve kullanılabilirlik sağlamak için mevcut uygulamalar için daha yeni FPGA modelleri öneren Intel altında tutulur.

Çözüm

EP20K100EFC324-1X, özel dijital devrelerin oluşturulmasına ve test edilmesine izin veren güçlü ve esnek bir FPGA'dır.Yüksek performanslı, yerleşik bellek ve çok voltaj desteği sunar ve bu da birçok endüstride yararlı hale getirir.Bu kılavuz sizi bu FPGA'yı basit bir şekilde programlamak için ana özellikler, tasarım ve adımlar attı, böylece kolayca anlayabilir ve kullanabilirsiniz.
