XCS20-3TQ144I FPGA Kılavuzu: Özellikler, uygulamalar, alternatifler ve veri sayfası

Bu kılavuz, Spartan/XL ailesinden bir tür FPGA çipi olan XCS20-3TQ144I ile ilgilidir.Çipin ne yaptığını, nasıl çalıştığını ve nerede kullanılabileceğini açıklar.Mantık kapasitesi, giriş/çıkış pimleri, voltaj seviyeleri ve farklı sıcaklıkları nasıl işlediğini öğreneceksiniz.Ayrıca çipin adım adım nasıl programlanacağını, sinyallerin nasıl hareket ettiğini ve dışına nasıl hareket edeceğini, birden fazla yonganın nasıl kurulacağını ve bu çipin ne tür projeler için iyi olduğunu da kapsar.Makale ayrıca farklı tasarım ihtiyaçları için paket boyutlarını, üretim arka planını ve uygun alternatif modelleri vurgulamaktadır.

Katalog

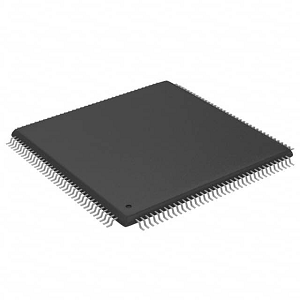

XCS20-3TQ144I Genel Bakış

. XCS20-3TQ144I, ılımlı mantık yoğunluğuna ve esnek G/Ç özelliklerine ihtiyaç duyan uygulamalar için uygun maliyetli programlanabilir mantık sunmak için oluşturulur.Dijital tasarımları uygulamak için yeterli mantık kaynak sağlayarak yaklaşık 20.000 sistem kapısı sunar.3.3V ve 2.5V sistemleri için G/Ç uyumluluğu ile 3.3V'de faaliyet gösteren, performans ve güç kullanımı arasında bir denge işaretleyerek "-3" hız derecesini destekler.-40 ° C ila +100 ° C arasında endüstriyel sıcaklıklar için derecelendirilmiştir, bu da zorlu ortamlar için uygun hale getirir.Sistem içi programlama ve sistem hızları için sağlam bir destekle, 80 MHz'in ötesinde, bir zamanlar maliyete duyarlı cihazlarda sinyal işleme, mantık prototipleme ve kontrol mantığı için ideal olan XC4000 mimarisinden yararlanır.Spartan ve Spartan-XL ailesi, Xilinx’in performansı ve satın alınabilirliği dengelemeyi amaçlayan erken nesil FPGA'ları temsil ediyor.XC4000 mimarisi üzerine inşa edilen, yüksek hacimli, maliyete duyarlı uygulamalar için ideal mantık özellikleri sunarlar.

Projeniz bu güvenilir Spartan cihazına bağlıysa, stoklar sürerken kullanılabilirliği sağlamak için bugün XCS20-3TQ144i'nin toplu siparişlerini koruyun.

XCS20-3TQ144I CAD modelleri

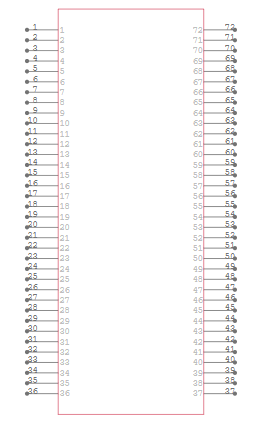

Xcs20-3tq144i sembolü

XCS20-3TQ144I Ayak İzi

XCS20-3TQ144I 3D Model

Xcs20-3tq144i özellikleri

Mantık kapasitesi: XCS20-3TQ144i, karmaşık dijital mantık devreleri uygulamak için yeterli alan sağlayarak yaklaşık 20.000 sistem kapısı sağlar.Bu kapasite, yüksek yoğunluklu FPGA kaynakları gerektirmeden durum makineleri, arayüz denetleyicileri ve orta sinyal işleme görevleri gibi orta menzilli mantık uygulamaları için çok uygundur.

G/Ç pimleri: 113'e kadar giriş/çıkış pimleri desteğiyle, cihaz harici bileşenlerle esnek iletişim sağlar.Bu G/Ç hatları, FPGA'nın sensörler, bellek modülleri, iletişim veri yolu ve diğer sistem çevre birimleriyle kolaylıkla arayüz oluşturulmasına izin veren çeşitli standartlar için yapılandırılabilir.

Çalışma voltajı: Cihaz 3.3V çekirdek kaynağında çalışır ve hem 3.3V hem de 2.5V G/Ç standartlarıyla uyumludur.Bu voltaj esnekliği, karışık voltaj sistemleri ile daha kolay entegrasyon sağlar ve tasarımda ek seviye kaydırma bileşenlerine olan ihtiyacı en aza indirir.

Hız notu: "-3" hız derecesi, cihazın dahili zamanlama ve yayılma gecikme özelliklerini tanımlar.Bu sınıflandırma, özellikle güvenilir zamanlama performansı gerektiren senkron tasarımlar veya uygulamalar için maksimum çalışma frekanslarını ve zamanlama kısıtlamalarını tahmin etmeye yardımcı olur.

Sıcaklık aralığı: -40 ° C ila +100 ° C'lik endüstriyel sıcaklık aralığı için derecelendirilen XCS20-3TQ144i, zorlu ortamlarda güvenilir çalışma için üretilmiştir.Geniş termal toleransın gerekli olduğu endüstriyel otomasyon, dış mekan sistemleri ve otomotiv elektroniği gibi sağlam uygulamalarda kullanım için uygundur.

Konfigürasyon : Bu FPGA, çip PCB'ye monte edildikten sonra bile tasarımı güncellemeye ve değiştirmeye izin veren sistem içi programlamayı destekler.Bu özellik, esnekliği arttırdığı ve geliştirme döngülerini kısalttığı için prototipleme ve saha yükseltmeleri sırasında yararlıdır.

Uygunluk: XCS20-3TQ144i ROHS uyumlu değildir, yani kurşun veya diğer kısıtlı maddeler içerebilir.Birçok endüstriyel ve eski sistemi için uygun olsa da, bu sınırlama mevcut çevre ve güvenlik standartlarına bağlı yeni ürünlerde kullanım için uygunluğunu etkileyebilir.

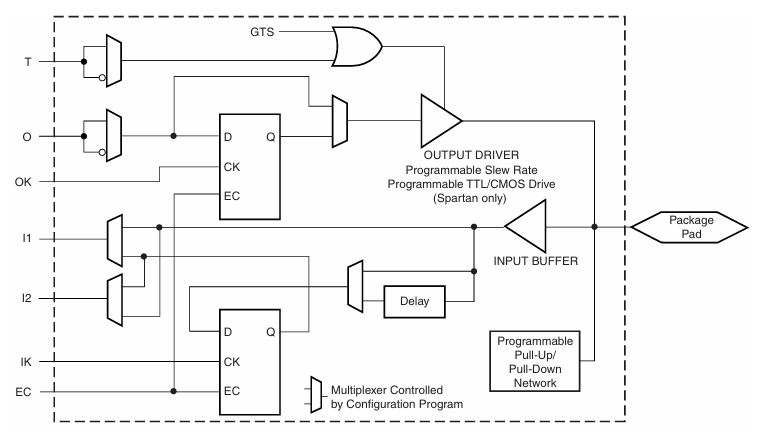

Basitleştirilmiş Spartan/XL IOB Blok Diyagramı

Bu diyagram, spartan/xl fpga'daki G/Ç bloğunun (IOB) XCS20-3TQ144i gibi çipin içine girip çıkan sinyalleri nasıl işlediğini gösterir.Yapılandırılabilir mantık kullanarak hem giriş hem de çıkış işlevlerini yönetir.Çıktı için, sinyal bir çoğullayıcıdan geçer ve gönderilmeden önce bir flip-flopta saklanabilir.Çıkış yolu, üç durumlu tamponlar (T), isteğe bağlı tıkanma (OK) ve dönüş hızı ve voltaj seviyesi (TTL/CMOS) gibi programlanabilir özellikler için kontrol içerir.Çıkış sürücüsü son sinyali çipin harici pimine (paket ped) gönderir.Giriş için, harici pimden gelen sinyal ilk olarak tamponlanır ve gerekirse bir gecikmeden geçebilir.Daha sonra başka bir flip-flop'tan geçer, burada bir saat sinyali ile kilitlenebilir.Giriş yolu, yüzen değerleri önlemek için programlanabilir bir çekme veya aşağı çekme içerir.Genel olarak, IOB, sinyallerin esnek zamanlama, voltaj seviyeleri ve mantık davranışıyla FPGA'ya nasıl girip çıkmasını kontrol etmenizi sağlar ve XCS20-3TQ144i'nin birçok farklı devre tasarımına uyum sağlamasına yardımcı olur.

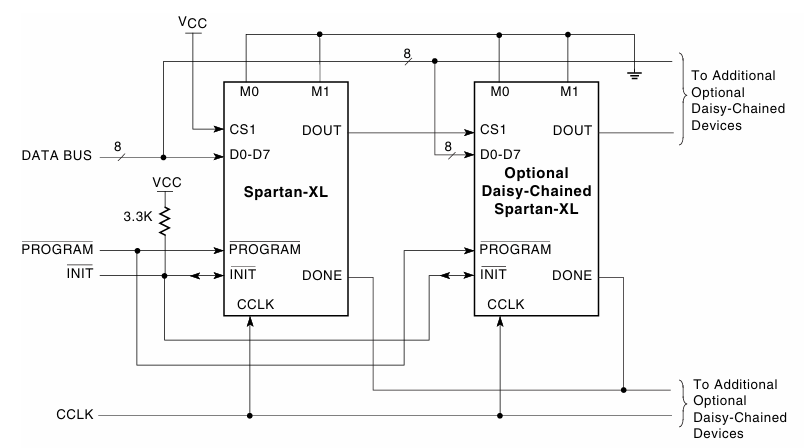

Spartan/XL Express Modu Devre Şeması

Bu diyagram, XCS20-3TQ144I gibi Spartan-XL FPGA'ların 8 bit veri veri yoluyla ekspres modu kullanılarak nasıl programlandığını gösterir.İlk çip, D0 - D7 pimleri yoluyla sistemden veri alır.3.3kΩ direnç, kurulum sırasında bir sorun olmadıkça başlangıç ​​çizgisini yüksek çeker.Ana kontrol sinyalleri (program, init, yapıldı ve cclk) tüm FPGA'larda paylaşılır.Program azaldığında, tüm yongalar yapılandırmaya hazırlanır.Veriler, ilk çipin Dout'undan bir sonraki çipin D0-D7'sine akar ve birden fazla cihazın papatya zincirlenmesine izin verir.CCLK saat sinyali her şeyi senkronize tutar.Bu kurulum, birkaç FPGA'nın hızlı ve doğru sırada birlikte programlanması gerektiğinde kullanışlıdır.

XCS20-3TQ144I Spesifikasyonlar

Tip	Parametre
Üretici	AMD/XILINX
Seri	Spartan®
Ambalajlama	Tepsi
Parça durumu	Modası geçmiş
Laboratuvar sayısı/CLB'ler	400
Mantık öğelerinin/hücre sayısı	950
Toplam RAM BITS	12800
G/Ç sayısı	113
Kapı Sayısı	20000
Voltaj - besleme	4.5V ~ 5.5V
Montaj türü	Yüzey montajı
Çalışma sıcaklığı	-40 ° C ~ 100 ° C (TJ)
Paket / Dava	144-LQFP
Tedarikçi Cihaz Paketi	144-TQFP (20x20)
Temel Ürün Numarası	XCS20

XCS20-3TQ144I Uygulamalar

Dijital Sinyal İşleme (DSP)

XCS20-3TQ144i, veri hesaplamalarını işleyebilir, bu da filtreleme, ses geliştirme ve video akışı işlemesi gibi DSP görevleri için uygun hale getirir.FPGA kumaşı, ses modülasyonu, gürültü azaltma ve yankı iptal sistemlerinde yaygın olan aritmetik ağır iş yüklerini etkili bir şekilde işleyen özel mantık boru hatlarının oluşturulmasına izin verir.İşleme bloklarını doğrudan donanıma göre uyarlayarak, geleneksel mikrodenetleyiciler veya genel amaçlı işlemciler kullanmaktan daha düşük gecikme ve daha iyi performans sağlayabilirsiniz.

İletişim sistemleri

İletişim platformlarında bu FPGA, veri aktarımı, modülasyonu ve hata algılama/düzeltmesinde kullanılan çeşitli protokollerin uygulanmasını destekler.Ethernet gibi kablolu sistemlerde veya kablosuz iletim modüllerinde, XCS20-3TQ144i, zamanlama-kritik ve protokol duyarlı işlevler için güvenilir mantık altyapısı sağlar.Yapılandırılabilir G/Ç pimleri ve deterministik mantık yanıtı, özel iletişim donanımında el sıkışması, çerçeveleme, paket yönlendirmesi ve kontrol sinyali kod çözme için idealdir.

Kontrol sistemleri ve endüstriyel otomasyon

Fabrika otomasyonunda, robotik veya motor kontrol uygulamalarında XCS20-3TQ144i, sensör girişlerini ve aktüatör çıkışlarını yönetmek için sağlam zamanlama ve işleme yetenekleri sunar.CNC makineleri, konveyörler ve PLC sistemlerinde harika olan senkronize hareket ve hızlı geri bildirim yanıtlarını sağlayan kesin kontrol döngüleri tasarlayabilirsiniz.Cihazın endüstriyel sıcaklık aralığı, sert operasyonel ortamlarda dayanıklılığını ve performansını daha da sağlar.

Veri toplama sistemleri

FPGA’nın paralel işleme özellikleri, analogdan dijital dönüştürücülerden (ADC'ler), sensörlerden veya diğer ölçüm cihazlarından büyük miktarlarda veri toplama ve işleme konusunda etkili hale getirir.Bu, verilerin kaydedilmeden veya iletilmeden önce yerinde işlenmesi ve analiz edilmesi gereken bilimsel enstrümantasyon ve çevresel izlemede değerlidir.Mantık özelleştirme yeteneği, sensör akışlarının filtrelenmesine, sıkıştırılmasına ve biçimlendirilmesine izin verir.

Resim ve Video İşleme

Gözetim, tıbbi görüntüleme ve makine görüşü gibi görüntü merkezli uygulamalarda XCS20-3TQ144i görsel verileri işleyebilir.Doğrudan donanımda kenar algılamasını, nesne izlemeyi veya piksel manipülasyon işlevlerini destekler.Bu, genel amaçlı CPU'ların yüksek çerçeve oranlı görevlerde karşılaştığı işleme darboğazını ortadan kaldırır ve otomatik muayene sistemleri gibi hızlı reaksiyon süreleri gerektiren uygulamalarda daha iyi performans sağlar.

Ağ ekipmanı

Yönlendiriciler, anahtarlar ve ağ arabirimi denetleyicilerinde kullanılan FPGA, paket anahtarlama, protokol çevirisi ve arabellek yönetimini yönetebilir.Başlık muayenesi veya sağlama toplamı doğrulaması gibi belirli işlevleri FPGA'ya yükleyerek sistemi daha düşük gecikme ve daha yüksek verim için optimize edebilirsiniz.Geniş G/Ç uyumluluğu ve programlanabilir mantığı da farklı iletişim standartları arasında köprü kurmayı kolaylaştırır.

Otomotiv elektroniği

Bu cihaz, bilgi-eğlence, gösterge tablosu enstrümantasyonu ve gelişmiş sürücü yardım sistemleri (ADAS) gibi araç sistemlerine iyi uyuyor.Endüstriyel sıcaklıklara dayanma yeteneği, araç ortamlarında istikrar sağlar.Kamera girişleri için sinyal işleme, birden fazla araç alt sisteminden veri entegrasyonu veya araç içi iletişim veri yollarını kontrol etme gibi görevler bu FPGA içinde özelleştirilebilir.

Havacılık ve Savunma

Güvenilirlik ve deterministik davranışın önemli olduğu savunma ve aviyoniklerde, XCS20-3TQ144i radar sinyal işleme, şifreli iletişim ve telemetri kullanımı için kullanılır.Kalıcı olmayan konfigürasyonu ve radyasyon toleransı (bir dereceye kadar daha basit mimarisi nedeniyle) uçuş sistemleri ve kritik operasyonlar için uygun hale getirir.

Test ve ölçüm ekipmanı

Osiloskoplar, mantık analizörleri ve sinyal jeneratörleri, bu FPGA'nın performansı ve yeniden yapılandırılabilir doğasından yararlanır.Tetikleme, dalga formu üretimi veya sinyal analizi gibi işlevlerin mantığı yeniden programlayarak, çok yönlülüğü artırarak ve ürün ömrünü uzatarak post prodüksiyonun ayarlanabileceği esnek test platformlarının oluşturulmasına izin verir.

XCS20-3TQ144I Benzer Parçalar

• XCS20-4TQ144C

XCS20-4TQ144C, aynı 144 pimli TQFP paketinde bulunan ve aynı 113 G/Ç pimini ve 20.000 sistem kapısını sunan XCS20-3TQ144i'ye pin uyumlu bir alternatiftir.Temel fark, "-4" atamasının "-3" sürümüne kıyasla biraz daha düşük performansı gösterdiği hız derecesinde yatmaktadır.Ticari bir sıcaklık aralığında (0 ° C ila +85 ° C) çalışır, bu da onu endüstriyel sınıf çevresel tolerans gerektirmeyen uygulamaların yerini tutar.Maksimum performansa göre paket uyumluluğuna öncelik veren eski tasarımlar için, bu cihaz sorunsuz bir düşüş değiştirme sunar.

• XCS20-4PQ208C

Bu varyant daha büyük bir 208 pimli PQFP paketinde gelir ve XCS20-3TQ144i'nin 113'ünden daha fazla 160 G/Ç pimini destekler.Aynı mantık kapasitesini ve hız derecesini (-4) korur ve aynı işlem özellikleri sunar.Genişletilmiş G/Ç sayısı, karmaşık arayüz kontrolü veya veri girişlerinin paralel işlenmesi gibi daha fazla harici bağlantı gerektiren tasarımlar için idealdir.Temel mantık uygulamasını değiştirmeden G/Ç'yi ölçeklendirmeniz gerektiğinde uygun bir alternatiftir.

• XCS20-4VQ100C

XCS20-4VQ100C, aynı 20.000 sistem kapısını ve -4 hız derecesini koruyan 77 G/Ç pimlerine sahip 100 pimli bir VQFP paketinde kompakt bir seçenektir.Daha az pine sahip olmasına rağmen, daha küçük ayak izi, tahta gayrimenkulünün sınırlı olduğu alan kısıtlı tasarımlar için idealdir.Bu, özellikle gömülü sistemlerde veya taşınabilir uygulamalarda, temel FPGA işlevselliğini korurken donanımlarını minyatürleştirmek isteyenler için en iyi alternatif haline getirir.

XCS20-3TQ144I Programlama Adımları

1. Tasarım girişi

Programlama, VHDL veya Verilog gibi bir Donanım Açıklama Dili (HDL) kullanarak dijital devre tasarımınızı oluşturarak başlar.Bu adım, FPGA kodunuzu yazmak ve yönetmek için entegre bir geliştirme ortamı sağlayan Xilinx ISE webpack yazılım paketi içinde gerçekleştirilir.Bu aşamada, uygulamanızın gereksinimlerine göre mantık işlevlerinizin, kayıtlarınızın, durum makinelerinizin ve arayüzlerinizin davranışını tanımlarsınız.

2. Sentez ve uygulama

HDL kodu yazıldıktan sonra sentezlenmelidir.Bu işlem, üst düzey kodunuzu XCS20-3TQ144i'nin dahili mantık bloklarıyla eşleşen bir kapı seviyesi netlistine çevirir.Sentezden sonra, uygulama aşaması netlisti FPGA'nın fiziksel kaynaklarıyla eşleştirir.Mantık öğeleri atar, ara bağlantı yolları atar ve zamanlama kısıtlamalarının karşılanmasını sağlar.Bu, seçtiğiniz ayarlara bağlı olarak tasarımınızı alan, hız veya güç için optimize eder.

3. Bitstream Nesil

Uygulamadan sonra tasarım, Bitstream (.bit) olarak bilinen bir yapılandırma dosyasına dönüştürülür.Bu dosya, mantık bloklarının düzeni, yönlendirme ve yapılandırma bitleri de dahil olmak üzere FPGA'yı programlamak için gereken tüm bilgileri içerir.Bu adım önemlidir, çünkü Bitstream yazılım tasarımınız ile donanım yapılandırması arasındaki köprü görevi görür.

4. FPGA programlama

Bitstream'i FPGA'ya yüklemek için, ISE'de bulunan Etki Yazılımı aracını kullanacaksınız.Xilinx platform kablosu USB gibi uyumlu bir JTAG programcısı aracılığıyla XCS20-3TQ144i'yi bilgisayarınıza bağlayarak başlayın.Etki başlatın ve sınır taraması kullanarak FPGA cihazını algılayacaktır.Ardından, oluşturulan .bit dosyanızı algılanan cihaza atayın ve programlama işlemini başlatın.Araç, iç mantığını yapılandırarak bit akışını cihaza aktarır.

5. Doğrulama

Programlama tamamlandığında, FPGA'nın amaçlandığı gibi davrandığını doğrulayın.Bu, bir geliştirme kartında veya test bankası üzerindeki fonksiyonel testler yoluyla veya dalga formu çıkışları kullanarak İMKS içinde bir simülasyon çalıştırarak yapılabilir.Çıktı beklentileri karşılamıyorsa, mantığınızı gidermek ve gözden geçirmek için tasarım girişine veya sentez adımlarına dönün.

XCS20-3TQ144I Ambalaj Boyutları

• Paket türü: 144-TQFP (ince dörtlü düz paket)

• Vücut büyüklüğü: 20 mm × 20 mm

• Saha (Kurşun aralığı): 0,5 mm

• Montaj türü: Yüzey montajı

• Paket/Dava: 144-LQFP (düşük profilli dörtlü düz paket)

XCS20-3TQ144I Üretici

XCS20-3TQ144I başlangıçta üretildi Xilinx, öncü FPGA teknolojisi için bilinen programlanabilir mantık cihazları alanında lider bir şirket.Xilinx'in satın alınmasını takiben Gelişmiş mikro cihazlar (AMD ) 2020 yılında, XCS20-3TQ144I dahil tüm Xilinx FPGA ürünleri artık AMD markası altında pazarlanmakta ve desteklenmektedir.AMD, sağlam tasarım desteği, uzun vadeli yaşam döngüsü yönetimi ve daha geniş bir uyarlanabilir bilgi işlem çözümleri portföyünde entegrasyon sunarak Xilinx’in yenilik mirasını korumaya devam ediyor.Resmi üretici olarak AMD, miras ve mevcut FPGA ailelerini kullanmak için gerekli belgelere, yazılım araçlarına ve kaynaklara erişim sağlar.

Çözüm

XCS20-3TQ144i, birçok elektronik projede, özellikle orta düzey mantığa ve güçlü G/Ç kontrolüne ihtiyaç duyanlarda iyi çalışan güvenilir ve esnek bir çiptir.Zor ortamları işleyebilir, sistem içi programlamayı destekleyebilir ve sinyal işleme, endüstriyel makineler, iletişim sistemleri ve daha fazlası gibi şeyler için iyi çalışabilir.Tasarım ihtiyaçlarınıza bağlı olarak çipin benzer sürümlerini az veya daha az pim ile seçebilirsiniz.Programlama Xilinx araçlarını kullanarak basittir.Daha eski bir FPGA ailesinden olmasına rağmen, bugün hala yararlıdır ve şimdi tüm Xilinx cipslerini yöneten şirket olan AMD tarafından tamamen desteklenmektedir.

Veri Sayfası PDF

XCS20-3TQ144I veri sayfaları:

Xilinx Reach211 cert.pdf

Spartan, Virtex FPGA/SCD 18/Ekim/2010.pdf
