TMS320C6713BZDP225 DSP Kılavuzu: Özellikler, Pinout, Uygulamalar, Alternatifler ve Veri Sayfası

Bu kılavuz, yüksek hızlı bir dijital sinyal işlemcisi (DSP) olan TMS320C6713BZDP225 ile ilgilidir.Çipin nasıl çalıştığını, ne için kullanıldığını ve hızlı ve doğru işlemeye ihtiyaç duyan işler için neden güçlü bir seçim olduğunu açıklıyor.Kılavuz, CHIP’in 225 MHz hızı, yüzen nokta desteği, büyük bellek ve ses bağlantı noktaları ve bellek arayüzleri gibi yararlı yerleşik araçları gibi temel özelliklerini kapsar.Ayrıca nasıl bağlanacağını, adım adım nasıl programlanacağını, nerede kullanılabileceğini ve gerekirse hangi benzer parçaları seçebileceğinizi gösterir.

Katalog

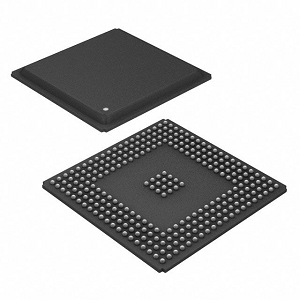

TMS320C6713BZDP225 Genel Bakış

. TMS320C6713BZDP225 yüksek hızlı ve yüksek hassasiyetli görevleri üstlenmek için tasarlanmış güçlü bir kayan nokta dijital sinyal işlemcisidir (DSP).TMS320C6000 ™ DSP platformuna, özellikle C67X ailesine ait olan bu çip, 225 MHz saat hızında çalışır ve 1350 MFLOP ve 1800 MIPS işleme gücü sağlar.Gelişmiş çok uzun bir talimat kelimesi (VLIW) mimarisi üzerine inşa edilen, döngü başına paralel sekiz talimat gerçekleştirebilir.Cihaz 264 kb çip üstü RAM'i entegre eder ve 32 bit harici bellek arayüzü (EMIF) aracılığıyla SRAM ve SDRAM gibi harici belleği destekler.Ayrıca, çok kanallı ses seri bağlantı noktaları (MCASP), tamponlu seri bağlantı noktaları (MCBSP), 16 bit ana bilgisayar bağlantı noktası arayüzü (HPI) ve verimli veri hareketi için 16 kanallı EDMA denetleyicisi dahil olmak üzere sağlam periferik destek sunar.

Projelerinizin gecikmeden çalışmasını sağlamak için TMS320C6713BZDP225'in toplu siparişlerinizi bugün güvence altına alın.

TMS320C6713BZDP225 CAD Modelleri

TMS320C6713BZDP225 Sembol

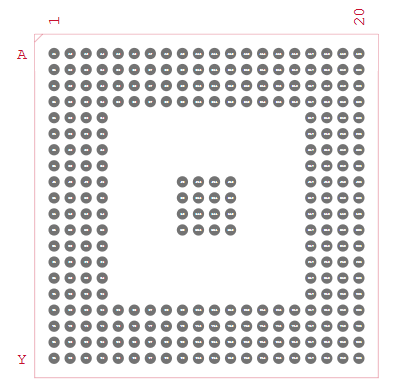

TMS320C6713BZDP225 Ayak İzi

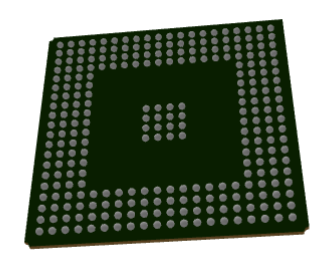

TMS320C6713BZDP225 3D Model

TMS320C6713BZDP225 Özellikler

Çekirdek mimarlık: İşlemci, her saat döngüsü sırasında paralel olarak en fazla sekiz talimat yürütmesini sağlayan bir VLIW mimarisine dayanır.Bu mimari, verim ve verimliliği en üst düzeye çıkarır, bu da çipin sinyal işleme ve analizi gibi hesaplama yoğun uygulamalar için uygun hale getirir.

Saat Hızı: 225 MHz frekansta çalışan çip, yüksek hızlı işleme özellikleri sunar.Bu saat hızı, gömülü ve endüstriyel sistemlerde iyi olan performans ve güç tüketimi arasında dengeli bir değişim sağlar.

Performans: Saniyede 1350 milyona kadar yüzen operasyon (MFLOP) ve saniyede 1800 milyon talimat (MIPS) gerçekleştirme yeteneği ile bu DSP, karmaşık algoritmaları ve büyük ölçekli sayısal hesaplamaları verimli bir şekilde işler.

Çip üzerinde bellek: İşlemci 264 kb hızlı çipli belleği entegre eder.Bu, önemli verilere ve talimatlara hızlı erişim sağlar, gecikmeyi azaltır ve yürütme hızını iyileştirir.

Harici bellek arayüzü: Özel bir 32 bit harici bellek arayüzü (EMIF), SRAM, SDRAM ve Flash dahil olmak üzere çok çeşitli harici bellek aygıtlarını destekler.Bu, sistemin uygulama gereksinimlerine göre bellek kapasitesini genişletmesini sağlar.

Çalışma voltajı: Chip, güç kullanımını en aza indirmek için 1.26V'lik düşük çekirdekli voltaj üzerinde çalışırken, birçok gömülü sistemde yaygın olan 3.3V G/Ç standartlarıyla uyumluluğu korur.

Çok kanallı ses seri bağlantı noktaları: Çok kanallı ses verilerinin iletilmesi ve alınması için iki MCASP arayüzü içerir.Bu bağlantı noktaları ses karıştırma, ses tanıma ve dijital müzik işleme gibi uygulamalarda önemlidir.

Çok kanallı tamponlu seri bağlantı noktaları : İki MCBS, kodekler, dijital sensörler veya diğer seri cihazlarla arayüz sağlamak için yüksek hızlı seri iletişim sunar.Hem ses hem de kontrol verilerinin aktarılmasında esneklik sağlarlar.

Ana-Port Arayüzü (HPI): 16 bit HPI, DSP ve bir ana bilgisayar işlemci arasında hızlı ve doğrudan iletişim kanalı sağlar ve sistem hata ayıklama veya işlemler sırasında verimli veri alışverişine izin verir.

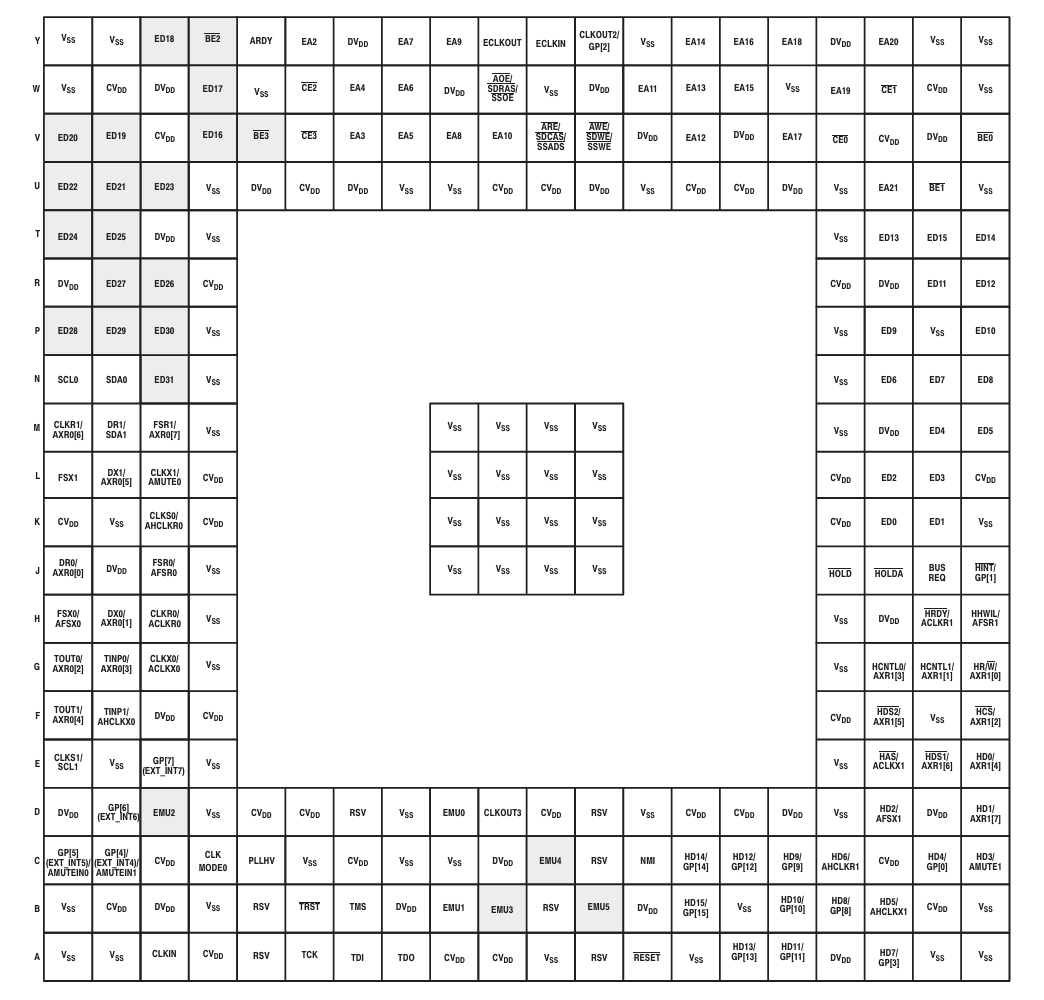

TMS320C6713BZDP225 Pinout Diyagramı

Bu Pinout diyagramı, her bağlantının (veya “top”) 225 top BGA paketi kullanan TMS320C6713BZDP225 çipinin altında nasıl düzenlendiğini gösterir.Satırlar (a'dan y'ye) ve sütunlar (1 ila 15) bir ızgara oluşturur ve her kare o konuma hangi işlev veya güç kaynağının atandığını gösterir.Çip, çipin eşit olarak güçlenmesini sağlamak için etrafa yayılan VSS (Ground) ve CVDD veya DVDD (güç kaynağı) gibi birçok güç pimine sahiptir.Clkin, Sıfırlama, TMS, TDI ve TDO gibi pimler, JTAG ile programlama ve hata ayıklama için kullanılır.

Diğer pimler işlemciyi bellek ve diğer cihazlar gibi harici parçalara bağlar.Bunlar adres satırları (EAX), veri hatları (EDX), Chip Selects (CEX) ve kontrol sinyalleri (Hold, BusReq, vb.) İçerir.Ayrıca MCBSP gibi seri iletişim için pimler ve genel amaçlı G/OS (GPIO), çipi birçok tasarım için esnek hale getirir.Çipin ortasında, kararlı güç ve ısı dengesine yardımcı olmak için birlikte gruplandırılmış daha fazla VSS ve VDD pimleri vardır.Bu düzen, özellikle yüksek hızlı dijital sinyal işleme görevleri için tasarlandığından, işlemcinin sorunsuz çalışmasına yardımcı olur.

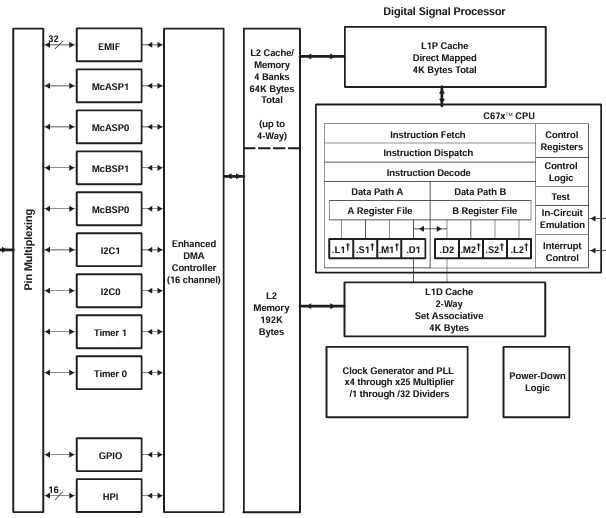

TMS320C6713B Fonksiyonel Blok Şeması

TMS320C6713B'nin TMS320C6713BZDP225 dahil fonksiyonel blok diyagramı, bu dijital sinyal işlemcisinin (DSP) nasıl çalıştığını ve diğer bileşenlerle nasıl bağlandığını gösterir.Merkezde, VLIW (çok uzun talimat kelimesi) adlı özel bir tasarım kullanan C67X+ CPU çekirdeği bulunmaktadır.Bu, aynı anda en fazla sekiz talimat çalıştırmasını sağlar, bu da ses veya sinyal işleme gibi görevler için çok hızlı hale getirir.İşlemcinin, her biri kendi kayıt setine ve matematik ve mantık işlemlerini işlemek için birimleri olan iki ana veri yolu vardır.Bu, işlemcinin karmaşık hesaplamaları hızlı ve verimli bir şekilde ele almasına yardımcı olur.

Bellek için DSP, talimatlar ve veriler için L1 önbellekleri (her biri 4KB) ve önbellek görevi görebilen veya doğrudan kullanılabilen daha büyük bir L2 belleği (192KB) içerir.Ayrıca, veri erişimini hızlandırmaya yardımcı olan dört adet 64kb bellek bloğunu yöneten bir önbellek/bellek denetleyicisi de var.Çip, CPU'yu yavaşlatmadan bellek ve çevre birimleri arasında veri taşımak için 16 kanallı bir DMA denetleyicisi içerir.Harici bellek için EMIF, seri iletişim için MCASP ve MCBSP, I2C, zamanlayıcılar, GPIO ve HPI gibi ana bilgisayar etkileşimi için çeşitli arayüzleri destekler.Bunlar, projenin ihtiyaçlarına dayalı esnek konfigürasyona izin vererek pim çoğullama kullanılarak bağlanır.Ayrıca, giriş saatini çarparak veya bölerek hızı ayarlayan PLL ile bir saat sistemi ve enerji tasarrufu için güç aşağı mantığı vardır.Hata ayıklama ve sistem kontrolü için devre içi emülasyon ve kesme kontrolünü içerir.

TMS320C6713BZDP225 Özellikler

Tip	Parametre
Üretici	Texas enstrümanları
Seri	TMS320C67X
Ambalajlama	Tepsi
Parça durumu	Aktif
Tip	Kayan nokta
Arayüz	Ana bilgisayar arayüzü, I2C, MCASP, MCBSP
Saat hızı	225MHz
Kalıcı olmayan bellek	Harici
Çip üstü koç	264KB
Voltaj - G/Ç	3.30v
Voltaj - Çekirdek	1.26V
Çalışma sıcaklığı	0 ° C ~ 90 ° C (TC)
Montaj türü	Yüzey montajı
Paket / Dava	272-BBGA
Tedarikçi Cihaz Paketi	272-BGA (27x27)
Temel Ürün Numarası	TMS320

TMS320C6713BZDP225 Uygulamalar

Ses işleme

TMS320C6713BZDP225, yüksek kayan nokta performansı ve işleme özellikleri nedeniyle ses sistemlerinde yaygın olarak kullanılmaktadır.Dijital mikserlerde, efekt işlemcileri ve stüdyo dişlilerinde eşitleme, filtreleme, yankı iptali, ses efektleri üretimi ve dinamik aralık kontrolü gibi görevler için idealdir.Çok kanallı seri bağlantı noktaları (MCASP ve MCBSP) desteği, ses girişi/çıkış işlemleri, ses tanıma sistemleri, dijital müzik aletleri ve yüksek kaliteli ses takviye sistemleri için mükemmel hale getirir.

Telekomünikasyon

Telekom alanında, bu DSP yüksek hızlı veri akışlarının ve karmaşık modülasyon şemalarının işlenmesinde rol oynar.Hücresel baz istasyonları ve modemleri içinde taban bandı işlemede kullanılır.İşlemcinin hata düzeltmesi, yankı bastırılması ve veri sıkıştırması için gelişmiş algoritmaları yönetme yeteneği, ağlar arasında güvenilir ses ve veri iletimi sağlar.Ayrıca, verimli ve akıllı iletişim sistemlerine katkıda bulunarak yönlendiriciler ve anahtarlardaki ağ trafik şekillendirme ve paket işleme görevlerini destekler.

Tıbbi görüntüleme

TMS320C6713BZDP225, ultrason, CT ve MRI makineleri gibi tıbbi ekipmanlarda kullanılır.Görüntü verilerinin hızlı bir şekilde işlenmesini, gürültü azaltma, kenar geliştirme ve görüntü rekonstrüksiyonu gibi işlevlerin gerçekleştirilmesini sağlar.Güçlü aritmetik birimleri ve bellek işleme yetenekleri ile bu DSP görüntü netliğini artırır ve tanı gecikmelerini azaltır.Duyarlılık, hasta izleme veya görüntü güdümlü prosedürlerin zamana duyarlı olduğu uygulamalar için önemlidir.

Endüstriyel otomasyon

Endüstriyel kontrol ortamlarında, bu DSP hassas motor kontrol, robotik ve izleme için güvenilir.CNC makineleri, montaj hatları ve robotikler için önemli olan doğru hareket kontrolünü sağlamak için motorlardan ve aktüatörlerden gelen sensör verilerini işler.Hızlı sinyal işleme, enerji verimliliği ve operasyonel güvenliği sağlayarak güvenilir geri bildirim kontrol sistemlerini sağlar.Cihaz ayrıca yerel veri analizi yapmak ve merkezi sistemlerdeki yükü azaltmak için akıllı sensör ağlarında da kullanılır.

Otomotiv sistemleri

Modern araçlarda, bu DSP hem bilgi -eğlence hem de güvenlik uygulamalarını desteklemektedir.Gürültü iptali ve ses geliştirme de dahil olmak üzere otomobil eğlence sistemleri için ses ve video verileri işlemeyi işler.Ayrıca, Gelişmiş Sürücü Yardım Sistemlerinde (ADAS) sensör verilerini işler, nesne algılama, şerit kalkış uyarıları ve uyarlanabilir kontrol yardımcı olur.Güvenilirliği ve hızı, otomotiv elektroniği içindeki görevler için uygun hale getirir.

Askeri ve havacılık

TMS320C6713BZDP225, savunma uygulamalarında radar, sonar ve güvenli iletişim sistemlerinde kullanılır.Gözetim ve hedefleme sistemleri için sinyal algılama, gürültü filtreleme ve dalga formu analizini işler.Havacılık ve uzayda, uydu iletişim sinyali kod çözme ve telemetri işlemeyi destekler.İşlemcinin zorlu veri yüklerine dayanma ve çıkış sağlama yeteneği, sağlam ve yüksek bahisli ortamlarda güvenilirliğini sağlar.

TMS320C6713BZDP225 Benzer Parçalar

• TMS320C6713BGDP225

TMS320C6713BGDP225, aynı 225 MHz saat hızını ve 272 top BGA paketini paylaşan TMS320C6713BZDP225'in yakın bir varyantıdır.Birincil ayrım, tedarik zincirini veya belirli ortamlar için düzenleyici uyumluluğu etkileyebilecek iç ambalaj veya hafif üretim farklılıklarında (genellikle sıcaklık derecelendirme veya malzeme seçenekleriyle ilişkili) yatmaktadır.Aynı performans ve pim uyumluluğu sunduğundan, doğrudan bir düşüş değiştirme görevi görür ve BZDP225 kullanılamıyorsa en uygun alternatiflerden biri haline gelir.

• TMS320C6713BZDP300

TMS320C6713BZDP300, aynı BGA paketini ve voltaj gereksinimlerini korurken 300 MHz'lik daha hızlı saat hızıyla performansı artırır.Bu artan işleme hızı, gelişmiş ses işleme veya veri toplama gibi daha yüksek verim gerektiren uygulamalar için ideal olan kayan nokta algoritmalarının daha hızlı yürütülmesini sağlar.Donanımı yeniden tasarlamadan sistem performansını geliştirmek isteyenler için, bu 225 MHz sürümünde üstün bir yükseltmedir.

• TMS320C6713BGDP300

TMS320C6713BGDP300, BZDP300 ile aynı 300 MHz işleme gücünü sunar, ancak BGDP225 gibi, dahili ambalaj veya montaj malzemelerinde küçük farklılıklar içerebilir.Çoğu uygulama durumunda pin uyumlu ve işlevsel olarak aynı kalır.Bu, özellikle bileşen tedarik esnekliğinin ve uyumluluğunun ihtiyaç duyulabileceği endüstriyel veya düzenlenmiş ortamlar için mükemmel bir yüksek performanslı alternatif haline getirir.

TMS320C6713BZDP225 Programlama Adımları

1. Geliştirme ortamını kurun

TMS320C6713BZDP225'i programlamaya başlamak için, Texas Instruments'ın Resmi Entegre Geliştirme Ortamı (IDE) Kodu Composer Studio (CCS) yüklemeniz gerekir.Bu ortam DSP projelerini derlemeyi, hata ayıklamayı ve yönetmeyi destekler.DSP Başlangıç ​​Kitini (DSK) veya Desteklenen Geliştirme Kartını USB veya JTAG arayüzü üzerinden PC'nize bağlayın.Kurulun uygun şekilde güçlendirildiğinden ve sürücülerin doğru şekilde kurulduğundan emin olun.CCS donanım bağlantısını tanıdığında, proje çalışma alanınızı yapılandırmaya hazırsınız.

2. Yeni bir proje oluşturun ve yapılandırın

CCS'yi başlatın ve TMS320C6713 cihazına adanmış yeni bir proje oluşturun.Özellikle C6713 DSP çekirdeğini seçerek uygun hedef yapılandırmayı seçin.Bundan sonra, derleyici ve bağlayıcı ayarlarını yapılandırın, bunlar bellek bölümlerini tanımlamak, dizinleri içermek ve optimizasyon bayraklarını ayarlamak içerir.Herhangi bir üçüncü taraf kütüphanesi veya TI’nin DSP/BIOS çekirdeği kullanıyorsanız, bu aynı zamanda bunları proje ortamına eklediğiniz aşamadır.

3. Uygulama kodunuzu geliştirin

Şimdi gerçek uygulamayı yazmanın zamanı geldi.Kod, basitlik için veya montajda maksimum performans için yazılabilir.C6713, DSP algoritmalarının yüksek verimli yürütülmesini destekler ve TI, gelişimi hızlandırmak için optimize edilmiş DSP kitaplıkları (örn. DSPLIB, IMGLIB) sunar.EMIF aracılığıyla harici bellekte daha büyük verileri düzenlerken dahili RAM'i verimli bir şekilde kullanarak bellek yönetimi düşünülerek tasarladığınızdan emin olun.Sinyal işleme genellikle hızlı döngü yürütme, arabellek kullanımı ve kesinti yönetimi içerir, bu nedenle mantığınızı buna göre yapılandırın.

4. Uygulamayı oluşturun ve hata ayıklayın

Kaynak kodu hazır olduğunda, projeyi oluşturmak için CCS kullanın.Oluşturma işlemi kodu derler ve yürütülebilir bir (.out) dosyası üretecek şekilde bağlar.Bu çıktıyı CCS üzerinden DSP'ye yükleyin.Daha sonra CCS araçlarını kullanarak hata ayıklama işlemine başlayabilir, kesme noktalarını ayarlayabilir, değişkenleri izleyebilir, kayıtları inceleyebilir ve talimatlara adım atabilirsiniz.Bu adım, özellikle sinyal işleme görevlerinde mantıklı veya zamanlama sorunlarını yakalamak için önemlidir.

5. Test et ve optimize et

Programınız hatasız çalıştıktan sonra, pratik kullanım durumlarında amaçlandığı gibi davrandığından emin olmak için fonksiyonel test yapın.Talimat döngüleri, bellek kullanımı ve işleme gecikmeleri gibi performans metriklerini ölçmek için CCS’nin profil oluşturma ve kıyaslama araçlarını kullanın.Bu bilgilere dayanarak, kodunuzu yürütme hızı ve kaynak verimliliği için optimize edin.Yaygın optimizasyon teknikleri arasında döngü açılma, bellek erişimlerini en aza indirme ve VLIW DSP çekirdeğinin paralel öğretim mimarisinden yararlanma yer alır.

6. Uygulamayı dağıtın

Test ve optimizasyondan sonra, üretime hazır son yapıyı hazırlayın.DSP bağımsız olarak çalışacaksa, uygulamayı uçucu olmayan flash belleğe programlamanız gerekir, böylece otomatik olarak güçlendirme işleminde önyüklenir.Bu adım, flash programcı veya önyükleyici yapılandırması gibi araçlar gerektirebilir.Son olarak, gelecekteki gelişimi, güncellemeleri veya hata ayıklama ihtiyaçlarını desteklemek için kurulum işlemini, bellek haritasını, kaynak kodu yapısını ve sistem davranışını belgeleyin.

TMS320C6713BZDP225 Avantajları

Kayan nokta hassasiyeti

TMS320C6713BZDP225, kayan nokta işlemleri için yerel destek sağlar, bu da onu birçok sabit nokta DSP'den ayırır.Bu özellik, manuel ölçeklendirme ve sabit nokta aritmetik yönetim ihtiyacını ortadan kaldırarak karmaşık matematiksel algoritmaların gelişimini büyük ölçüde basitleştirir.Geniş dinamik aralıklar veya hassas verilerle çalışırken kayan nokta doğruluğu değerlidir, bu da sonuçların testte hem daha doğru hem de doğrulanması daha kolay olmasını sağlar.

Verimli mimarlık

TMS320C6713BZDP225'in merkezinde, işlemcinin saat döngüsü başına aynı anda sekiz kadar talimat yürütmesini sağlayan çok uzun bir talimat kelimesi (VLIW) mimarisi yer alır.Bu paralellik, verimi önemli ölçüde artırır, bu da çipin FFT'ler, filtreleme veya uyarlanabilir kontrol döngüleri gibi hesaplama-ağır uygulamalar için çok uygun hale getirir. Bu, çoklu işlemciler veya ortak işçiler gerektirmeden genel sistem performansını optimize ederek daha sıkı zamanlama kısıtlamaları içinde daha gelişmiş algoritmalar uygulama yeteneği anlamına gelir.Mimari, talimat düzeyinde paralelliği etkili bir şekilde kullanacak şekilde tasarlanmıştır, gecikmeyi azaltmaya ve yürütme hızını iyileştirmeye yardımcı olmak için tasarlanmıştır.

Sağlam çevresel entegrasyon

DSP, çok kanallı ses seri bağlantı noktaları (MCASP), çok kanallı tamponlu seri bağlantı noktaları (MCBSP) ve güçlü bir 32 bit harici bellek arayüzü (EMIF) dahil olmak üzere çok yönlü G/Ç ve bellek arayüzü özellikleri ile üretilmiştir.Bu arayüzler, ses kodekleri, sensörler, veri dönüştürücüler veya harici RAM/flash bellek gibi çeşitli harici cihazlarla entegre olmayı kolaylaştırır.Entegre çevre.

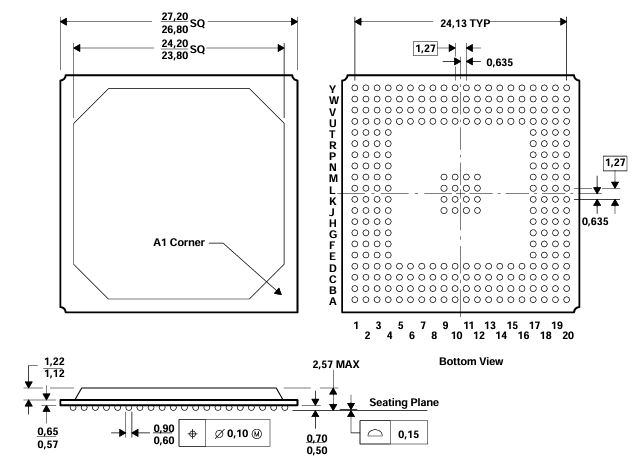

TMS320C6713BZDP225 Ambalaj Boyutları

• Paket türü: Plastik bilyalı ızgara dizisi (PBGA)

• Vücut büyüklüğü:

Nominal: 24.20 mm × 24.20 mm

Minimum: 23.80 mm × 23.80 mm

Maksimum: 24.20 mm × 24.20 mm (dış kenar)

• Top konuşması: 1.27 mm tipik

• Top çapı: 0.90 mm (nominal), 0.60 mm (dak)

• Paket Yüksekliği: 1.22 mm (maks), 1.12 mm (dak)

• Oturma uçağı top merkezine: 0.15 mm

• Top dizisi: Bazı eksik pozisyonları olan 20 × 20 ızgara (toplam 272 top)

• Paket anahat kodu: S-PBGA-N272

Paket Anahat

TMS320C6713BZDP225 Üretici

TMS320C6713BZDP225, Texas enstrümanları (TI), yarı iletken endüstrisinde küresel olarak tanınan bir lider.Merkezi Dallas, Teksas'ta bulunan TI, analog ve gömülü işleme teknolojilerinde inovasyon için uzun süredir devam eden bir üne sahipti.Dijital sinyal işleme konusundaki onlarca yıllık uzmanlıkla TI, endüstrilerdeki karmaşık bilgi işlem ihtiyaçlarını karşılamak için TMS320C6000 ™ DSP platformunu (C6713 serisinin başlatıldığı) geliştirdi.Üretici olarak TI, kod bestecisi stüdyosu ve optimize edilmiş DSP kütüphaneleri de dahil olmak üzere ekosistemi aracılığıyla katı kalite kontrolü, kapsamlı belgeler ve devam eden yazılım aracı desteği sağlar.Birçoğu sadece TMS320C6713BZDP225 gibi yüksek performanslı donanıma değil, aynı zamanda kritik ve endüstriyel uygulamaların talep ettiği güvenilirlik ve uzun vadeli kullanılabilirliğe de güvenmektedir.

Çözüm

TMS320C6713BZDP225, ses işleme, iletişim sinyalleri, tıbbi görüntüler ve akıllı makineler gibi ağır görevleri yerine getirebilen güçlü bir DSP'dir.Hızlı çalışır, sayıları doğru bir şekilde işler ve bellek ve diğer cihazlarla kolayca bağlanır.Ses, telekom, sağlık, fabrikalar, otomobiller ve savunma sistemleri gibi birçok alanda kullanılır.Ayrıca iyi destek, geliştirme araçları ve uzun vadeli güvenilirlik ile birlikte gelir.Genel olarak, güçlü işlemeye ihtiyaç duyan karmaşık projeler için akıllı ve güvenilir bir seçimdir.

Veri Sayfası PDF

TMS320C6713BZDP225 Veri Sayfaları:

Silindirik pil tutucular.pdf

Yeterlilik Meclis Sitesi 11/Eylül/2014.pdf

Tms320c6713b.pdf
