XC2C256-7TQ144C CPLD: Pinout, Özellikler, Programlama ve Veri Sayfası Kılavuzu

Bu kılavuzda, Xilinx’in Coolrunner-II ailesinden (şimdi AMD) düşük güçlü bir CPLD olan XC2C256-7TQ144C'ye net bir şekilde bakacaksınız.Pin konfigürasyonu, CAD modelleri ve mantık kapasitesi, G/Ç seçenekleri, voltaj desteği ve güç tasarrufu işlevleri gibi ana özellikleri öğreneceksiniz.Ayrıca mimarisi, I/V eğrisi ve spesifikasyonları, ardından uygulamalar, benzer parçalar, programlama adımları, avantajlar ve dezavantajlar, ambalaj detayları ve üretici bilgilerini takip edeceğiz, böylece bu cihazın projelerinize tam olarak nasıl uyduğunu anlayabilirsiniz.

Katalog

XC2C256-7TQ144C nedir?

. Xc2c256-7tq144c şimdi AMD'nin bir parçası olan Xilinx’in Coolrunner-II ailesinden düşük güçlü bir CPLD (karmaşık programlanabilir mantık cihazı).256 makro kümelik içerir ve minimum güç tüketimi ile hızlı, deterministik çalışma için tasarlanmış 144 pimli TQFP paketinde gelir.1.8 V çekirdeğinde faaliyet gösteren, kompakt bir form faktöründe güvenilir bir performans sunar ve anlık özellik ve verimli mantık uygulaması gerektiren tasarımlar için çok uygundur.Çok yönlü Coolrunner-II serisinin bir parçası olarak, kanıtlanmış bir mimari ve geniş tasarım uyumluluğundan yararlanır.

XC2C256-7TQ144C'yi mi arıyorsunuz?Mevcut stok, teslim süresi ve fiyatlandırmayı kontrol etmek için bizimle iletişime geçin.

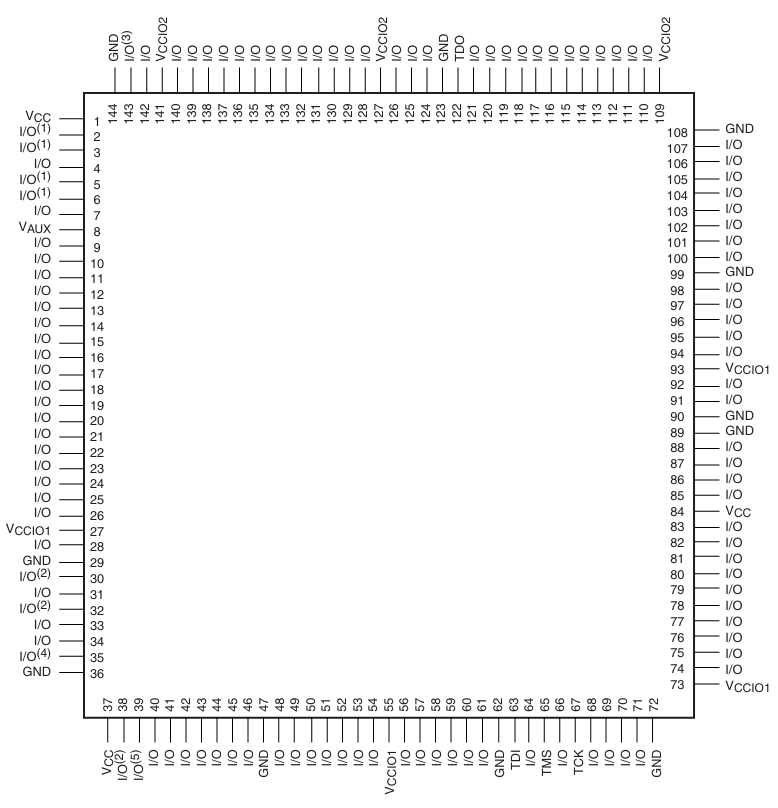

XC2C256-7TQ144C Pin-Out Diyagramı

XC2C256-7TQ144C Pin-Out Diyagramı, 144 pinin güç, toprak, jTAG ve kullanıcı tarafından programlanabilen G/Ç işlevleri için nasıl düzenlendiğini gösterir.Çoğu pim, giriş veya çıkış olarak yapılandırılabilen ve esnek yönlendirmeyi desteklemek için eşit olarak dağıtılan G/Ç'dir.VCC, VCCIO1, VCCIO2, VAUX ve GND pinleri, kararlı güç dağılımı ve çoklu G/Ç voltaj seçeneği sağlamak için paketin etrafına yerleştirilir.JTAG pinleri (TDI, TDO, TMS, TCK) kolay sistem içi programlama ve test için birlikte gruplandırılır.

XC2C256-7TQ144C CAD modelleri

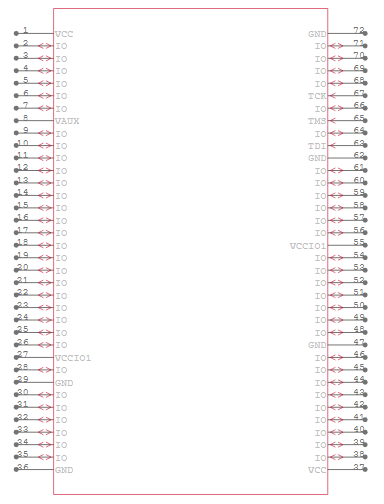

Xc2c256-7tq144c sembolü

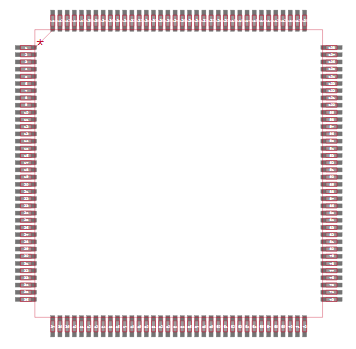

Xc2c256-7tq144c ayak izi

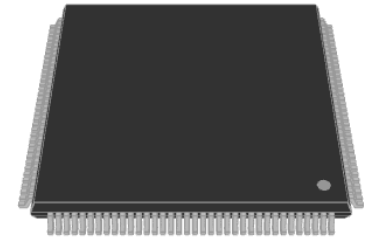

XC2C256-7TQ144C 3D Model

XC2C256-7TQ144C Özellikleri

• Cihaz Türü ve Aile

XC2C256-7TQ144C, Xilinx (şimdi AMD) tarafından geliştirilen Coolrunner-II ailesine ait karmaşık bir programlanabilir mantık cihazıdır (CPLD).Hızlı, deterministik mantık performansı korurken düşük güç tüketimi için tasarlanmıştır, bu da kontrol mantığı ve arayüz uygulamaları için idealdir.

• Mantık kapasitesi

Bu cihaz, CPLD'deki programlanabilir mantık kaynakları olan 256 makro kümelik içerir.Bu makro hücreler, kontrol, tutkal mantığı ve veri yolu arayüzleri için orta kapasite sağlayarak çeşitli kombinasyonel ve sıralı mantık işlevlerini uygulamak üzere yapılandırılabilir.

• Mantık blokları (işlev blokları)

Makro hücre gruplarını organize eden ve yöneten 16 fonksiyon bloğunu entegre eder.Her blok, yerel ara bağlantılı ve ürün dönemi kaynakları sağlar, bu da cihaz içinde esnek mantık uygulaması ve verimli yönlendirme sağlar.

• Kullanıcı G/Ç pimleri

XC2C256-7TQ144C, TQFP-144 paketinde 118'e kadar kullanıcı tarafından yapılandırılabilir G/Ç pimi sunar.Bu yüksek pim sayısı, cihazın aynı anda birden fazla alt sistemle arayüz oluşturmasını sağlar ve bu da karmaşık kart düzeyinde tasarımlar için uygun hale getirir.

• Çekirdek Voltaj (VCC)

Çekirdek, eski 5 V CPLD'ye kıyasla güç tüketimini azaltmaya yardımcı olan 1,8 V (1.7 V ila 1.9 V aralık) ile çalışır.Bu düşük voltaj, modern karışık voltaj dijital sistemlerinde kullanışlıdır.

• Çok voltajlı G/Ç desteği

G/Ç bankaları, 1.5 V, 1.8 V, 2.5 V ve 3.3 V dahil olmak üzere çoklu voltaj standartlarını destekler. Bu esneklik, CPLD'nin harici seviye vites değiştiriciler olmadan farklı voltaj seviyelerinde çalışan bileşenlerle doğrudan arayüzlemesini sağlar.

• Yüksek hızlı işlem

Yaklaşık 5.7 ns (hız sınıfı “-7”) tipik bir pim-pim yayılma gecikmesi ile cihaz hızlı, deterministik performans sağlar.Bu, adres kod çözme, veri yolu tahkimi ve kontrol gibi zamanlama-kritik uygulamalar için uygun hale getirir.

• Düşük güç tüketimi

Coolrunner-II serisi, genellikle Microamp aralığında son derece düşük bekleme akımları ile bilinir.Bu düşük statik güç, dinamik güç tasarrufu sağlayan özelliklerle birleştiğinde, XC2C2C256-7TQ144C'nin pille çalışan veya her zaman açık sistemlerde etkili bir şekilde kullanılmasını sağlar.

• Datagate Technology

Bu özellik, kullanılmayan girişlerin kapanmasını sağlar, bu da gereksiz geçiş yapmayı ve dinamik güç tüketimini azaltmayı önler.Bazı sinyallerin uzun süre aktif olmadığı uygulamalarda değerlidir.

• Sistemde JTAG programlama

Cihaz, sistem içi programlama için IEEE 1149.1 (JTAG) ve IEEE 1532'yi destekler.Bu, CPLD'nin, tahtadan çıkarılmadan yapılandırılabileceği, test edilebileceği ve yeniden programlanabileceği, geliştirme ve güncellemeleri basitleştirebileceği anlamına gelir.

• Gelişmiş Clocking yapısı

XC2C256-7TQ144C, birden fazla küresel saat, saat bölücüler ve çift kenarlı tetiklenen kayıtlar içerir.Ayrıca, zamanlama ve senkronizasyon üzerinde esnek kontrol sağlayarak makro hücre başına küresel set/sıfırlama ve yerel tıkanma sağlar.

• Schmitt-tetik girişleri

Seçilen giriş pimleri, gürültü bağışıklığını artırmak için Schmitt tetikler olarak yapılandırılabilir.Bu, harici koşullandırma devresi eklemeden yavaş veya gürültülü giriş sinyallerini işlemek için kullanışlıdır.

• Esnek Çıkış Özellikleri

Çıkışlar üç durumlu işlemi, dönüş hızı kontrolünü, veri yolu tutma, açık drene konfigürasyonlarını ve isteğe bağlı pull-up'ları destekler.Bu seçenekler, CPLD'yi çeşitli otobüs standartlarına ve harici yük koşullarına uyarlamayı kolaylaştırır.

• Gelişmiş Bağlantı Matrisi (AIM)

Gelişmiş bir ara bağlantı matrisi, fonksiyon bloklarını verimli bir şekilde bağlar ve cihaz boyunca tam ürün-dönem yönlendirme sağlar.Bu, mantık yerleştirme esnekliğini artırır ve öngörülebilir zamanlama performansının korunmasına yardımcı olur.

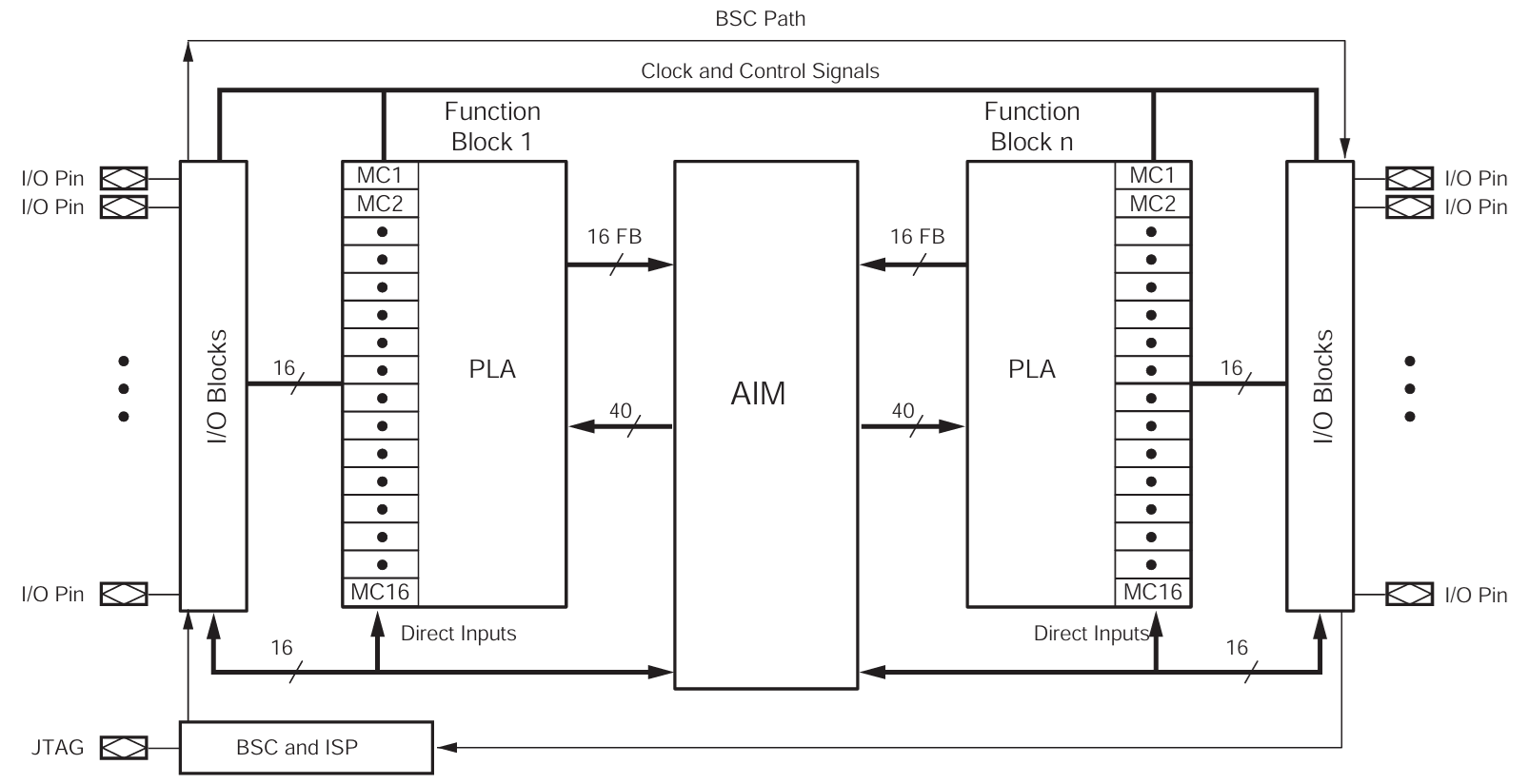

Coolrunner-II CPLD Mimarisi

XC2C256-7TQ144C'nin CoolRunner-II CPLD mimarisi, fonksiyon blokları, G/Ç blokları ve gelişmiş bir ara bağlantı matrisi (AIM) etrafında inşa edilmiştir.Her fonksiyon bloğu, kullanıcı tanımlı mantığı uygulayan makrookeller ve programlanabilir bir mantık dizisi (PLA) içerirken, AIM bloklar arasında sinyalleri verimli bir şekilde yönlendirir.G/Ç blokları, dahili mantığı harici pimlerle ve özel JTAG ve BSC/ISP devre desteğini sistem içi programlama ve testle arayüz eder.Bu yapılandırılmış ve birbirine bağlı mimari, düşük güç tüketimi ile hızlı, deterministik performans sağlar, bu da onu dijital sistemlerde kontrol, arayüz ve tutkal mantığı için ideal hale getirir.

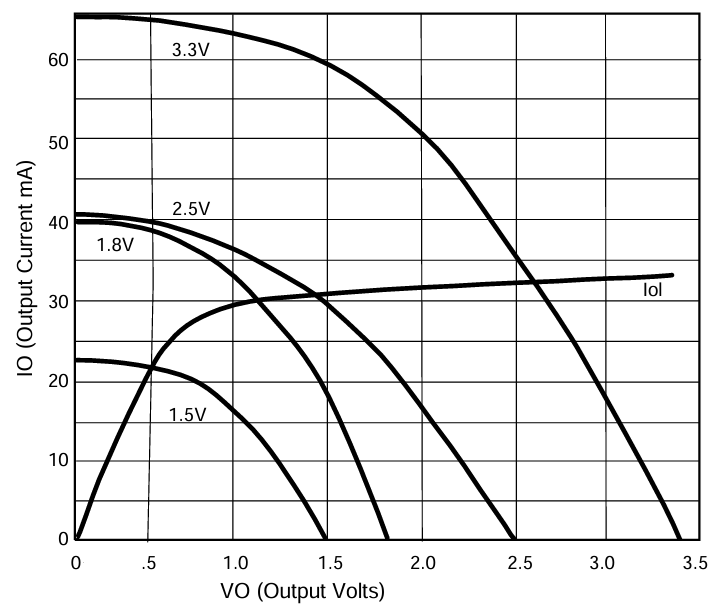

XC2C256 için Tipik I/V eğrisi

XC2C256-7TQ144C için tipik I/V eğrisi, farklı G/Ç besleme gerilimleri (1.5 V, 1.8 V, 2.5 V ve 3.3 V) için çıkış voltajı (VO) ile çıkış akımı (IO) arasındaki ilişkiyi göstermektedir.Besleme voltajı arttıkça, cihaz çıkış voltajı önemli ölçüde düşmeye başlamadan önce daha yüksek akımları kaynaştırabilir veya batırabilir.Bu davranış, harici bileşenlerle arabirim kurarken CPLD'nin sürücü kapasitesini anlamak için önemlidir, böylece sinyal seviyelerinin yük altında geçerli kalmasını sağlar.Birçoğu bu eğriyi uygun G/Ç voltajlarını seçmek ve belirli akım sürüş güçlerini talep eden uygulamalarda güvenilir bir çalışma sağlamak için kullanır.

XC2C256-7TQ144C Özellikleri

Tip	Parametre
Üretici	AMD/XILINX
Seri	Coolrunner II
Ambalajlama	Tepsi
Parça durumu	Modası geçmiş
Programlanabilir Tür	Sistemde programlanabilir
Gecikme Süresi TPD (1) Maks.	6.7 ns
Voltaj besleme - iç	1.7 V ~ 1.9 V
Mantık öğelerinin/blokların sayısı	16
Makroel sayısı	256
Kapı Sayısı	6000
G/Ç sayısı	118
Çalışma sıcaklığı	0 ° C ~ 70 ° C (TA)
Montaj türü	Yüzey montajı
Paket / Dava	144-LQFP
Tedarikçi Cihaz Paketi	144-TQFP (20 × 20)
Temel Ürün Numarası	Xc2c256

XC2C256-7TQ144C Uygulamaları

1. Tutkal mantığı ve arayüz köprüleme

XC2C256-7TQ144C, farklı dijital bileşenler arasındaki sinyalleri birbirine bağlayan ve koordine eden tutkal mantığının uygulanması için idealdir.Mikrodenetleyiciler, bellek, sensörler ve diğer çevre birimleri arasında sorunsuz iletişimi sağlayan adres kod çözme, veri yolu tahkimi ve protokol çevirisi gibi işlevleri işleyebilir.Öngörülebilir zamanlaması ve hızlı pim-pim gecikmeleri, karmaşık kart tasarımlarında bile güvenilir arayüz sağlar.

2. düşük güçlü ve pille çalışan cihazlar

Hızlı Sıfır Gücü (FZP) teknolojisi ve çok düşük bekleme akımı sayesinde, bu CPLD taşınabilir ve pille çalışan elektronikler için oldukça uygundur.Minimum enerji tüketirken sürekli olarak güçlenebilir, bu da her zaman kontrol veya izleme devreleri için mükemmeldir.Güç kullanımını, girdiler aktif olmadığında dinamik anahtarlamayı en aza indiren Datagate gibi özelliklerle daha da azaltabilirsiniz.

3. Kontrol mantığı ve sıralama

Cihaz, birçok gömülü sistemde gerekli olan sonlu durum makinelerinin, zamanlama kontrolünün ve sinyal dizilemesinin uygulanmasında mükemmeldir.Deterministik, uçucu olmayan mimarisi, kontrol mantığının konfigürasyon gecikmeleri olmadan güçlenmeden hemen sonra etkin olmasını sağlar.Bu, sıfırlama mantığı, el sıkışma devreleri ve diğer kritik kontrol görevleri için güçlü bir seçim haline getirir.

4. Gömülü sistem desteği ve periferik mantık

Gömülü tasarımlarda, XC2C256-7TQ144C, özel arayüzler uygulayarak veya bir mikrodenetleyicinin özelliklerini genişleterek özelleştirilebilir bir destek çipi olarak işlev görebilir.SPI, I²C veya UART gibi iletişim protokollerini işleyebilir, Chip Seçimleri Oluşturabilir veya Kesme Yönlendirmesini Yönetebilir.Bu işlevleri CPU'dan boşaltarak, ürün yazılımı geliştirmeyi basitleştirir ve genel sistem performansını geliştirir.

XC2C256-7TQ144C Benzer Parçalar

Spesifikasyon	Xc2c256-7tq144c	Xc2c256-7tq144i	Xc2c256-7tqg144i	Xc2c256-7vq100c	Xc2c256-7vqg100c	Xc2c256-6tq144c
Cihaz ailesi	Coolrunner-II CPLD	Coolrunner-II CPLD	Coolrunner-II CPLD	Coolrunner-II CPLD	Coolrunner-II CPLD	Coolrunner-II CPLD
Mantık yoğunluğu (makroeller)	256	256	256	256	256	256
Paket türü	TQFP-144	TQFP-144	TQFP-144 (PB içermeyen)	VQFP-100	VQFP-100 (PB içermeyen)	TQFP-144
Hız notu	-7	-7	-7	-7	-7	-6 (daha hızlı)
Sıcaklık aralığı	Ticari (0 - 70 ° C)	Endüstriyel (-40-85 ° C)	Endüstriyel (-40-85 ° C)	Ticari (0 - 70 ° C)	Ticari (0 - 70 ° C)	Ticari (0 - 70 ° C)
G/Ç pim sayısı	118	118	118	80	80	118
Çekirdek Voltaj (VCC)	1.8 V	1.8 V	1.8 V	1.8 V	1.8 V	1.8 V
G/Ç voltajı desteği	1.5 V - 3.3 V	1.5 V - 3.3 V	1.5 V - 3.3 V	1.5 V - 3.3 V	1.5 V - 3.3 V	1.5 V - 3.3 V
Uyumluluk / PB içermez	Standart	Standart	PB-Free / ROHS	Standart	PB-Free / ROHS	Standart
Farklılıklar	Temel ticari sürüm	Endüstriyel sıcaklık versiyonu	Endüstriyel + PB içermeyen sürüm	Daha küçük paket, daha az G/Ç	PB içermeyen küçük sürüm	Daha hızlı zamanlama sürümü

XC2C256-7TQ144C Programlama Adımları

Programlama XC2C256-7TQ144C, tasarımınızı hazırlamayı, programlama dosyasını oluşturmayı ve JTAG aracılığıyla CPLD'ye yüklemeyi içeren basit bir işlemdir.Her adımı dikkatlice takip ederek, kartınızda başarılı bir yapılandırma ve uygun cihaz çalışması sağlayabilirsiniz.

1. Tasarım ve sentezlemez

Mantık tasarımınızı HDL (VHDL veya Verilog) veya şematik giriş kullanarak yazarak başlıyorsunuz.Tasarımı tamamladıktan sonra, mantığınızı cihazın iç makro ve ara bağlantıların iç yapısına dönüştüren sentez işlemini çalıştırırsınız.Bu adım, tasarımınızın XC2C256 mimarisi ile uyumlu olmasını ve uygulamaya hazır olmasını sağlar.

2. Yer ve rota / uygulama (takma)

Ardından, sentezlenmiş mantığınızı gerçek fiziksel makroellere ve CPLD içindeki yönlendirme kaynaklarına atanan yer ve rota gerçekleştirirsiniz.Araç zamanlama kısıtlamalarını kontrol eder, kaynak kullanımını çözer ve tasarımınızın performansını karşılamak için yolları optimize eder.Bu, cihaza programlandıktan sonra devrenin güvenilir bir şekilde çalışmasını sağlar.

3. Programlama dosyası oluşturun

Uygulama tamamlandıktan sonra, cihaz için tam yapılandırma verilerini içeren programlama dosyasını (bit, reçel veya SVF formatı) oluşturursunuz.Bu dosya, mantığınızı uygulamak için her bir makro hücre, ara bağlantı ve I/O'nun nasıl ayarlandığını temsil eder.Gerçek cihaz programlamasına geçmeden önce bu dosyanın hazır olması gerekir.

4. JTAG / Sistem Programlama

Son olarak, bir JTAG programlama kablosu kullanarak cihazı PC'nize bağlarsınız ve Xilinx darbe aracını (veya eşdeğeri) açarsınız.Daha sonra oluşturulan programlama dosyasını yükler ve JTAG pinleri (TDI, TDO, TCK, TMS) üzerinden XC2C256-7TQ144C'ye indirirsiniz.İşlem tamamlandıktan sonra, CPLD bir güç döngüsü veya harici yapılandırma belleği gerektirmeden programlanmış mantığınızla hemen çalışmaya başlar.

XC2C256-7TQ144C Avantajları ve Dezavantajları

Avantajlar

• Çok düşük bekleme gücü, pille çalışan tasarımlar için ideal.

• Yapılandırma gecikmesi olmadan anında çalıştırma.

• Daha kolay tasarım kapatması için öngörülebilir zamanlama.

• Birden fazla ayrık mantık yongasını değiştirir, alan ve maliyet tasarrufu sağlar.

• Harici seviye değiştiricileri olmayan birden fazla G/Ç gerilimini destekler.

Dezavantajlar

• Daha büyük CPLS veya FPGA'lara kıyasla sınırlı mantık kapasitesi.

• Yerleşik DSP, RAM veya yüksek hızlı alıcı-vericiler yok.

• Geri çekilmez olmak, gelecekteki tedariki daha da zorlaştırır.

• Yüksek hızlı uygulamalar için daha düşük performans tavanı.

• Karmaşık veya düzensiz tasarımlar için daha az yönlendirme esnekliği.

XC2C256-7TQ144C Ambalaj Boyutları

Tip	Parametre
Paket türü	TQFP-144
Paket Vücut Boyutu	20 mm × 20 mm
Kurşun perdesi	0,5 mm
Pin sayısı	144
Paket Yüksekliği (Maks)	1.4 mm
Paket Kalınlığı (Nominal)	1.0 mm
Kurşun uzunluğu	0.45 mm ~ 0.75 mm
Kurşun genişliği	0.17 mm ~ 0.27 mm
Montaj türü	Yüzey montajı
Tedarikçi Cihaz Paketi	144-TQFP (20 × 20)

XC2C256-7TQ144C Üretici

XC2C256-7TQ144C, Xilinx, programlanabilir mantık çözümlerinde lider bir şirket.Xilinx, endüstriyel, ticari ve tüketici uygulamaları için güvenilir ve yüksek performanslı cihazlar sağlayan öncü FPGA ve CPLD teknolojileri için yaygın olarak tanınır.Bugün Xilinx, AMDGüçlü uzun vadeli destek ve yeniliklerle gelişmiş programlanabilir mantık ürünleri sunmaya devam etmek.

Çözüm

XC2C256-7TQ144C, düşük güç tüketimi, hızlı deterministik performansı ve çok voltajlı G/Ç esnekliği için öne çıkıyor ve bu da onu modern dijital tasarımlar için güvenilir bir seçim haline getiriyor.256 makro kümelik, 118 G/Ç pimleri ve gelişmiş ara bağlantı mimarisinin dengeli kombinasyonu çok çeşitli kontrol, arayüz ve tutkal mantığı fonksiyonlarını destekler.Sistem içi programlama, datagate güç tasarrufu özellikleri ve sağlam G/Ç yapılandırmalarına destek ile, gömülü sistemlere ve karışık voltaj ortamlarına sorunsuz bir şekilde entegre olur.

Veri Sayfası PDF

XC2C256-7TQ144C veri sayfaları:

Xc2c256 veri sayfası.pdf

Coolrunner-II CPLD Tasarımcı Kılavuzu.pdf
