EP2S60F672C4 FPGA: Özellikler, Uygulamalar, Programlama ve Veri Sayfası Kılavuzu

Bu kılavuzda, Intel’in Stratix II ailesinden güçlü bir FPGA olan EP2S60F672C4 hakkında net bir bakış elde edersiniz.Gelişmiş dijital tasarımlara nasıl uyduğunu anlamak için ana özellikleri, mimarisi, blok yapısı ve teknik özelliklerini öğreneceksiniz.Ayrıca, bu cihazın tam olarak nerede ve nasıl kullanılabileceğini görebilmeniz için programlama adımları, uygulamaları, avantajları ve dezavantajları aracılığıyla size yol açar.

Katalog

EP2S60F672C4 nedir?

. EP2S60F672C4 Stratix II ailesine ait Intel'den (eski adıyla Altera) yüksek yoğunluklu bir FPGA'dır.90 nm, 1.2 V bakır SRAM işlemi üzerine inşa edilen 672 top FBGA paketi içinde önemli bir mantık kapasitesi sunar ve bu da karmaşık dijital sistemler için idealdir.EP2S serisinin bir parçası olarak, “60” cihaz, Stratix II serisinin orta-üst aralığında oturur ve güçlü bir mantık yoğunluğu, gömülü bellek ve G/Ç kaynakları dengesi sunar.Sağlam mimarisi ve güvenilirliği ile tanınan bu FPGA, birçok gelişmiş tasarımda güvenilir bir seçim olmaya devam etmektedir.

EP2S60F672C4'ü mi arıyorsunuz?Mevcut stok, teslim süresi ve fiyatlandırmayı kontrol etmek için bizimle iletişime geçin.

EP2S60F672C4 CAD modelleri

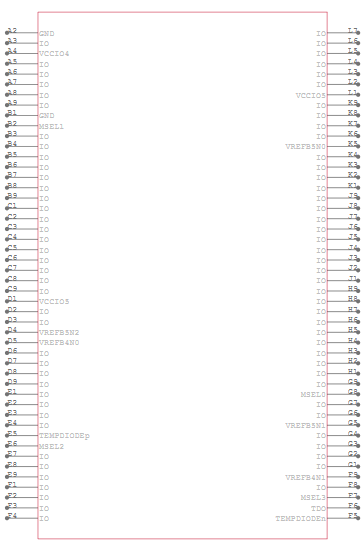

EP2S60F672C4 sembolü

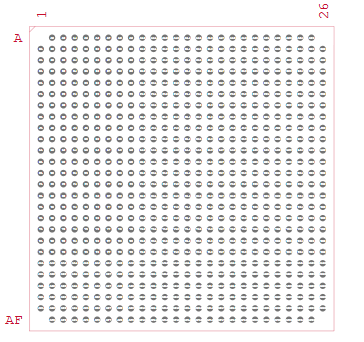

EP2S60F672C4 Ayak İzi

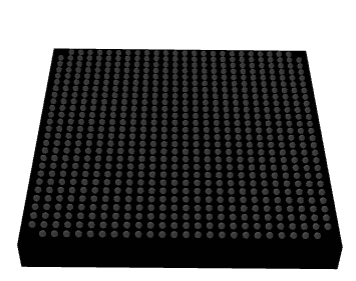

EP2S60F672C4 3D Model

EP2S60F672C4 Özellikleri

• Gelişmiş 90 nm, 1.2 V CMOS işlemi

EP2S60F672C4, 1.2 V çekirdek voltajında ​​çalışan 90 nm All-katmanlı bakır CMOS işleminde üretilir.Bu teknoloji, eski FPGA nesillerine kıyasla yüksek hız, azaltılmış güç tüketimi ve daha fazla mantık yoğunluğu sağlar.

• Uyarlanabilir Mantık Modülü (ALM) mimarisi

Cihaz, sadaka geleneksel mantık öğeleri yerine mantık yapı taşı olarak kullanır.Bu mimari, kaynak kullanımını geliştirir ve daha karmaşık mantık işlevlerinin aynı silikon alanında verimli bir şekilde uygulanmasına izin verir.

• Yüksek mantık yoğunluğu

Yaklaşık 60.440 mantık elemanı (24.176 sadaka) ile FPGA, büyük ve sofistike dijital tasarımları desteklemektedir.Bu yüksek kapasite, sinyal işleme, iletişim ve gömülü kontrol sistemleri gibi uygulamalar için uygun hale getirir.

• Trimatrix ™ çipli bellek

EP2S60F672C4, toplam 2.4 mbit gömülü bellek sağlamak için üç tip RAM bloğunu (M512, M4K ve M-RAM) entegre eder.Bu karışım, küçük FIFO'ların, orta tamponların ve büyük çift bağlantı noktası anılarının verimli bir şekilde uygulanmasını sağlar.

• Özel DSP blokları

Cihaz, çarpım, birikim ve FIR filtreleme gibi aritmetik işlemler için tasarlanmış 36 özel DSP bloğu içerir.Bu bloklar, genel mantık kaynaklarını kaydederken hesaplama yoğun görevlerdeki performansı artırır.

• Yüksek hızlı G/Ç ve sinyal bütünlüğü

Dinamik faz hizalama (DPA) devresi ile birlikte çeşitli tek uçlu ve diferansiyel G/Ç standartlarını destekler.Bu özellikler, harici bileşenlerle güvenilir iletişim sağlayarak 1 Gbps'ye kadar kararlı, yüksek hızlı veri aktarımını sağlar.

• Zengin Harici Bellek Arayüz Desteği

FPGA, DDR, DDR2, QDR II, RLDRAM II ve diğer bellek standartlarıyla uyumludur.Yerleşik arayüz desteği, kart tasarımını basitleştirir ve bellek yoğun uygulamalar için yüksek veri verimi elde eder.

• Esnek saat yönetimi

12'ye kadar çip üzerine PLLS, saat çarpımı, bölünme, faz kayması ve aksaklık içermeyen geçişe izin verir.500-550 MHz'e kadar iç saat frekanslarını destekleyerek saat alanlarına ince ayar yapabilirsiniz ve titreşimi azaltabilirsiniz.

• Bitstream şifreleme ve yeniden yapılandırma

EP2S60F672C4, fikri mülkiyeti güvence altına almak için AES tabanlı Bitstream şifrelemesini destekler.Ayrıca, cihazı değiştirmeden saha içi güncellemeleri etkinleştirerek uzaktan yeniden yapılandırma özelliği sunar.

Stratix II Blok Diyagramı

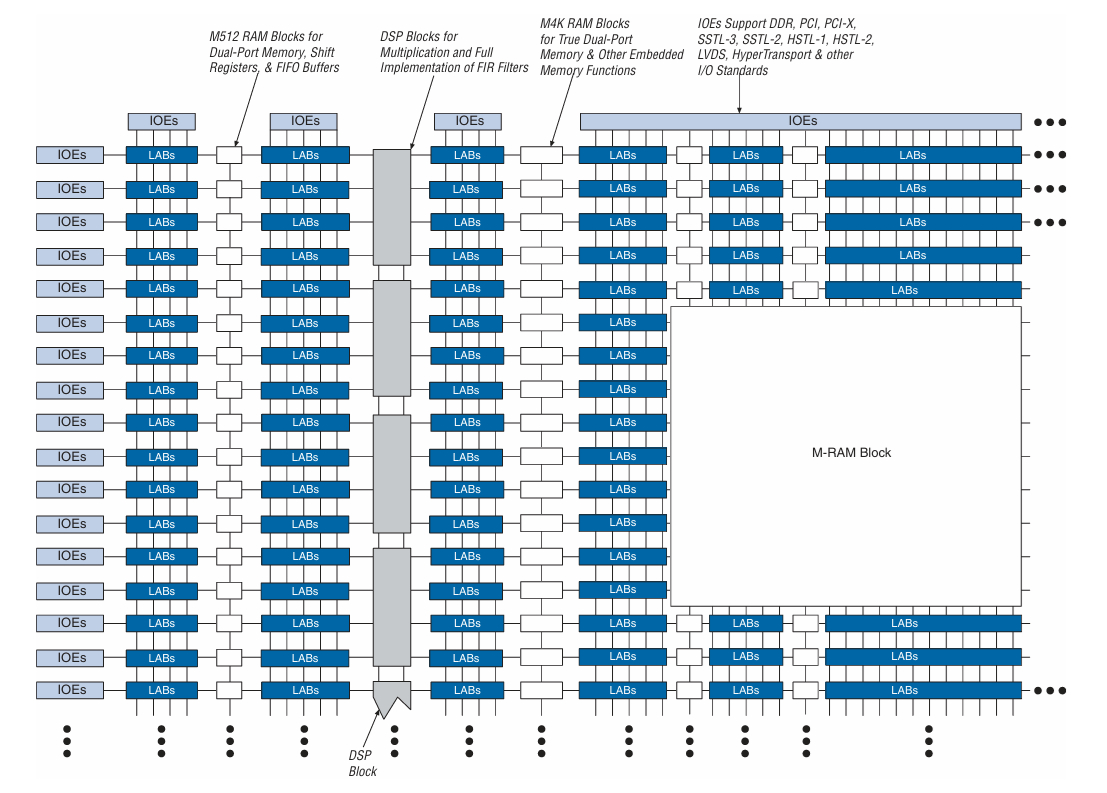

EP2S60F672C4 için gösterildiği gibi Stratix II blok diyagramı, FPGA'nın çekirdeğini oluşturan mantık, bellek ve DSP kaynaklarının dahili düzenlemesini göstermektedir.Mantık dizi blokları (laboratuvarlar), hızlı aritmetik ve çip üzerinde depolama özellikleri sağlayan gömülü RAM ve DSP sütunları ile çevrili normal bir ızgarada düzenlenmiştir.Periferik G/Ç elemanları ve saat ağları bu yapıyı çerçeveleyerek FPGA ve harici cihazlar arasında verimli veri aktarımı ve zamanlama kontrolü sağlar.Bu diyagram önemlidir, çünkü farklı fonksiyonel blokların fiziksel olarak nasıl düzenlendiğini anlamaya yardımcı olur, bu da yerleşimi, yönlendirmeyi ve genel sistem performansını optimize etmelerini sağlar.

Stratix II G/Ç bankaları şeması

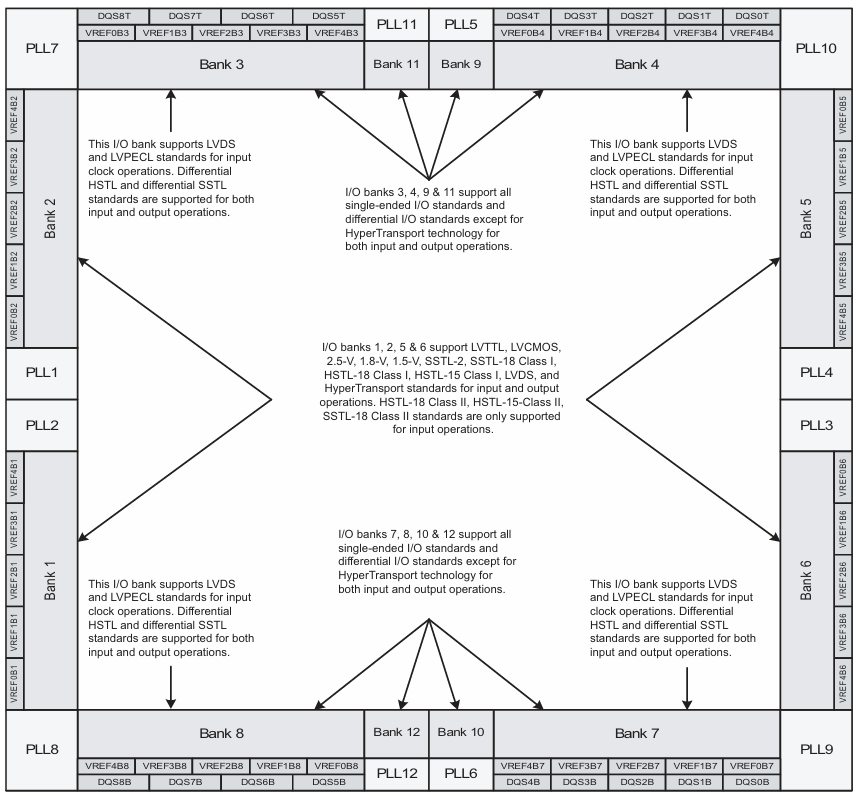

Bu Stratix II G/Ç bankaları diyagramı, EP2S60F672C4'ün giriş/çıkış pinlerinin nasıl gruplandığını ve her bir grubun hangi elektrik standartlarını desteklediğini göstermektedir.Her G/Ç bankası, belirli voltaj seviyelerini, sinyal tiplerini ve LVTTL, SSTL, LVD'ler veya saat giriş standartları gibi işlevleri işlemek için tasarlanmıştır.Düzen, farklı bankaların (örneğin, 1, 2, 5, 6 ile 3, 4, 7, 8, vb.) Kenarlarda LVD/LVPECL saat girişi desteği dahil olmak üzere genel amaçlı G/Ç veya yüksek hızlı diferansiyel sinyalleme için nasıl optimize edildiğini gösterir.Pim atarken bu yapıyı anlamak önemlidir, çünkü uygun banka seçimi elektrik uyumluluğu sağlar, kart yönlendirmesini basitleştirir ve FPGA'nın yüksek hızlı tasarımlardaki performansını en üst düzeye çıkarır.
