74LS47 Dijital Ekran Sürücüsü için Komple Kılavuz

74LS47 kod çözücü/sürücüsü, BCD girişini 7 segmentli bir ekran formatına dönüştüren ve dijital okumalar için ideal hale getiren çok yönlü ve verimli bir bileşendir.Bu makale, nasıl çalıştığını ve nerede kullanılabileceğini anlamanıza yardımcı olacak özelliklerini, pin yapılandırmasını, uygulamalarını ve temel ayrıntılarını kapsar.

Katalog

74LS47 kod çözücüsüne genel bakış

. 74LS47 Kod çözücü/sürücü, düşük güç tüketimi ve verimli sinyal işleme gerektiği uygulamalar için tasarlanmıştır.Bu bileşen, ikili kodlu ondalık (BCD) girişi alarak ve dijital okumalar için yaygın olarak kullanılan 7 segmentli bir ekranı kontrol edebilen bir formata dönüştürerek çalışır.Dahili olarak, bu kod çözmeyi gerçekleştirmek için NAND kapıları ve ya da içten kapılar gibi çeşitli mantık öğelerini birleştirir.Bu öğeler, ekrandaki doğru segmentlerin BCD girişine göre etkinleştirilmesini sağlamak için birlikte çalışır ve sayıların ekranda net bir şekilde temsil edilmesine izin verir.Ek olarak, cihaz hem düşük hem de yüksek lavabo akımları sağlar ve farklı gösterge türlerini etkili bir şekilde yönetmesini sağlar.Bu çok yönlülük ve kullanım kolaylığı, 74LS47'yi BCD-segment-kod çözmenin gerekli olduğu dijital ekran sistemlerinde pratik bir seçim haline getirir.

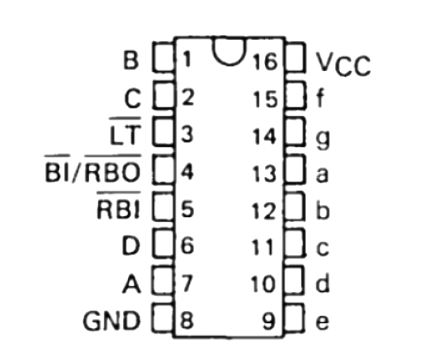

74LS47'nin pim yapılandırması

74LS47 için ayrıntılı CAD modeli

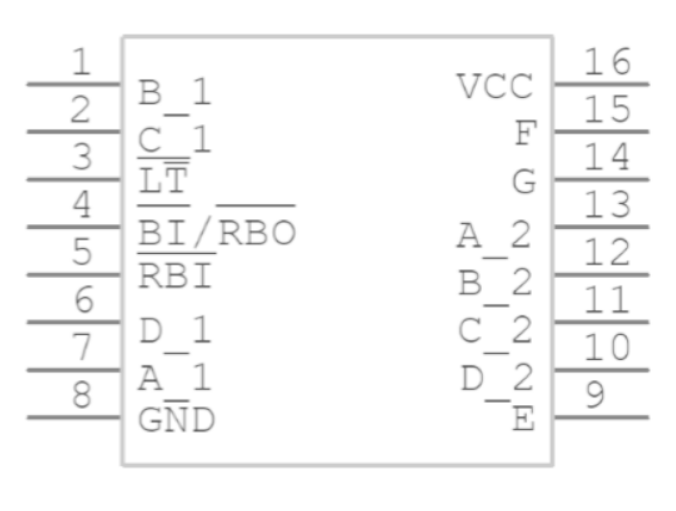

Sembol

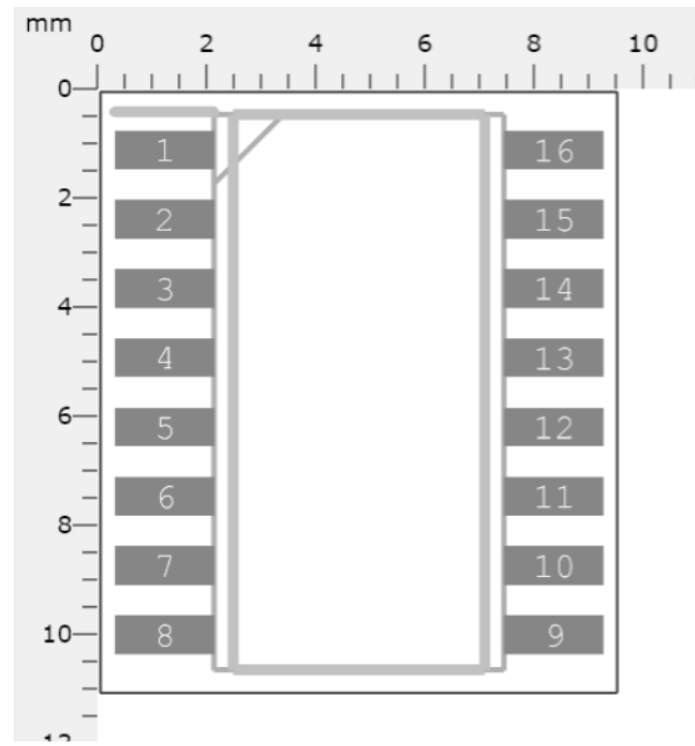

Ayak izi

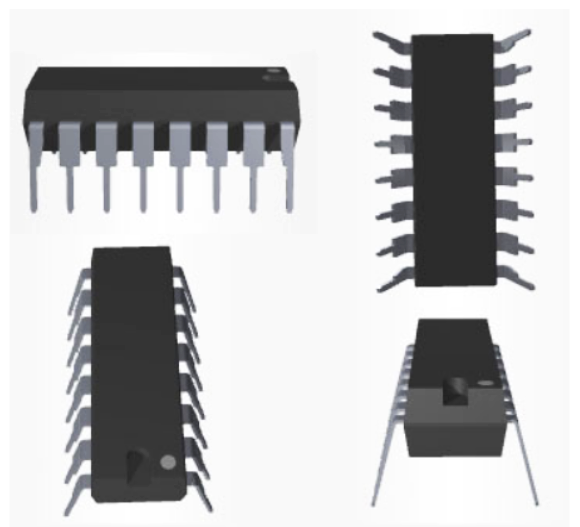

3D Model

74LS47'nin temel özellikleri

Fonksiyon: Kod çözücü ve Demultiplexer

74LS47 hem bir kod çözücü hem de bir demultiplexer gibi davranır.Bu ikili rol, ikili kodlu ondalık (BCD) girişini ve doğrudan sinyalleri farklı çıkış kanallarına çözmesini sağlar ve ekran segmentlerinizin giriş değerlerine göre doğru bir şekilde temsil edilmesini sağlar.Kod çözücü, okunabilir dijital ekranlar için sayısal verilerin dönüştürülmesini basitleştirir.

Teknoloji Ailesi: LS

74LS47, LS (Düşük Güç Schottky) teknoloji ailesine aittir.Bu tasarım, düşük güç tüketimi ile verimli performans sağlar, bu da özellikle güç verimliliği bir öncelik olduğunda, çeşitli dijital uygulamalar için güvenilir hale getirir.

VCC Aralığı: Minimum 4.75V ila Maksimum 5.25V

Bu cihaz, 4.75V ila 5.25V arasında sabit bir VCC aralığında çalışır, bu da onu çoğu standart güç kaynaklarıyla uyumlu hale getirir.Bu aralıkla, farklı güç seviyelerinde tutarlı performansı koruyabilir ve birçok devre kurulumunda esneklik sağlar.

Tek kanallı işlem

74LS47'nin bir kanalı vardır, bu da tek bir BCD girişini 7 segmentli bir çıkışa kodlamasına izin verir.Bu tek kanallı tasarım işlemi basit tutar ve basit, özel BCD-7-segment kod çözme gerektiren uygulamalar için idealdir.

Nominal Voltaj: 5V

5V'lik bir nominal voltajda çalışan 74LS47, birçok elektronik sistemde kullanılan tipik besleme voltajları ile hizalanır.Bu uyumluluk, bir devredeki diğer bileşenlerle entegre olmayı kolaylaştırır ve özel güç gereksinimleri olmadan sorunsuz bir şekilde çalışır.

Maksimum frekans: 35 MHz

74LS47, 35 MHz'e kadar frekansları işleyebilir ve hızlı veri işleme ihtiyaç duyulduğu uygulamalarda çalışmasına izin verir.Bu yüksek frekanslı destek, hızlı bir şekilde performans gösterebileceği ve dinamik sistemlerde net, doğru ekranları koruyabileceği anlamına gelir.

Normal voltajda yayılma gecikmesi (TPD): maksimum 100 ns

74LS47'nin yayılma gecikmesi, normal voltajda 100 nanosaniyedir, bu da bir giriş sinyalinin bir çıkış değişikliği üretmesi için gereken zamandır.Bu kısa gecikme, cihazın ekran segmentlerinize zamanında ve doğru güncellemeler sağlamasını sağlar.

Yapılandırma: 4: 7

4: 7 yapılandırması, 74LS47'nin 4 bit BCD giriş verilerini 7 segmentli bir ekran çıkışına dönüştürmesine izin verir.Bu kurulum, 0'dan 9'a kadar sayıları destekleyen kolay BCD-Display dönüşümlerine ihtiyaç duyan uygulamalar için uygun hale getirir.

Çıktı Türü: Açık-Toplayıcı

74LS47'nin açık kolektör çıkış tipi, akımı batırabildiği, ancak kaynak yapamadığı anlamına gelir.Bu kurulum, birden fazla çıkışın birbirine bağlanmasını veya yüksek akımlı yükleri kontrol ederken bağlanmasını istediğiniz durumlarda yararlıdır.Çeşitli çıktı gereksinimlerini ele almak için esnek seçenekler sunar.

Maksimum düşük seviyeli çıkış akımı (IOL): 3,2 Ma

Maksimum düşük seviyeli çıkış akımı ile 3.2 mA, 74LS47, aşırı güç tahliyesi olmadan ekran segmentlerini güvenilir bir şekilde sürebilir.Bu mevcut derecelendirme, ekranlar ve göstergeler için ideal olan yeterli çıktı gücü ve enerji verimliliği arasındaki dengeler.

Maksimum yüksek seviyeli çıkış akımı (IOH): -0.05 Ma

-0.05 Ma ile kapatılan yüksek seviyeli çıkış akımı, kararlı çalışma sağlar ve cihaz segmentleri aktif olarak sürmediğinde güç kullanımını en aza indirir.Bu özellik, özellikle verimliliğe ihtiyaç duyulan düşük güçlü kurulumlarda gücü korumaya yardımcı olur.

Derecelendirme: Katalog

74LS47, standart katalog derecesi altında kategorize edilir ve BCD-7-segment ekran uygulamalarında kolayca mevcut olan ve yaygın olarak kullanılan genel amaçlı bir parça olarak belirtir.Bu derecelendirme kanıtlanmış güvenilirliğini ve yaygın uygulamasını yansıtır.

74LS47 için çalışma koşulları

Parametre	SN54LS47	SN74LS47	Birim
Tedarik Voltajı, VCC	Min: 4.5/maks: 5-5.5	Nom: 4.75-5/maks: 5.25	V
Durum dışı çıkış voltajı, VQ (kapalı)	Bir g: 15	Bir g: 15	V
Durum Üstü Çıktı Akımı, IO (ON)	Bir g: 12	Bir g: 24	anne
Üst düzey çıkış akımı, IQH	B1/RBO: -50	B1/RBO: -50	anne
Düşük seviyeli çıkış akımı, IQ	51/RBO: 1-6	51/RBO: 3.2	anne
Serbest hava sıcaklığı, TA çalıştırma	Min: -55/maks: 125	Min: 0/max: 70	Min: 0

74LS47'ye eşdeğer bileşenler

Parça numarası	Tanım	Üretici
AM27S23AJCB Bellek	OTP ROM, 256x8, 30ns, bipolar, PQCC20, plastik, LCC-20	AMD
AM27S23JCB Bellek	OTP ROM, 256x8, 45ns, bipolar, PQCC20, plastik, LCC-20	AMD
N82LS135A Bellek	OTP ROM, 256x8, 100NS, TTL, PQCC20	Philips Semiconductors
N82S135A Bellek	OTP ROM, 256x8, 45ns, bipolar, PQCC20	Yageo Corporation
63S281NL bellek	OTP ROM, 256x8, 45ns, CMOS, PQCC20	Monolitik anılar
63S281anl Bellek	OTP ROM, 256x8, 28NS, Bipolar, PQCC28, Plastik, LCC-28	Rochester Electronics LLC
63S280NLXXXX Hafıza	OTP ROM, 256x8, 45ns, CMOS, PQCC20	Monolitik anılar
63S281NNLXXXX Hafıza	OTP ROM, 256x8, 45ns, CMOS, PQCC20	Monolitik anılar
DM74LS47V1 Bellek	256x8 OTPROM, 60NS, PQCC20, Plastik, LCC-20	Texas enstrümanları
53S281anl Bellek	OTP ROM, 256x8, 40NS, Bipolar, PQCC28, Plastik, LCC-28	AMD

74LS47'nin teknik özellikleri

Rochester Electronics, LLC SN74LS47N için teknik özellikler, öznitelikler, parametreler ve karşılaştırılabilir parçalar.

Tip	Parametre
Montaj türü	Delikten
Paket / Dava	16-dip (0.300, 7.62mm)
Yüzey montajı	HAYIR
Çalışma sıcaklığı	0 ° C ~ 70 ° C
Ambalajlama	Tüp
Jesd-609 kodu	E4
Pbfree kodu	Evet
Parça durumu	Modası geçmiş
Nem Duyarlılık Seviyesi (MSL)	3 (168 saat)
Fesih sayısı	16
ECCN kodu	Ear99
Terminal kaplaması	Nikel Palladyum Altın
HTS kodu	8542.39.00.01
Voltaj - besleme	4.75V ~ 5.25V
Terminal konumu	ÇİFT
Tepe geri akış sıcaklığı (° C)	Belirtilmedi
İşlev sayısı	1
Besleme voltajı	5V
Terminal sahası	2.54 mm
Time@Tepe Teyit Sıcaklık Maks (S)	Belirtilmedi
Pin sayısı	16
Jesd-30 kodu	R-PDIP-T16
Yeterlilik durumu	Nitelikli değil
Besleme Voltajı-Max (VSUP)	5.25V
Besleme voltaj-min (VSUP)	4.75V
Konfigürasyon	7 segment
Arayüz	BCD
Mevcut - Arz	7mma
Aile	LS
Çıktı Polaritesi	Ters çevrilmiş
Mantık ic türü	Yedi segment kod çözücü/sürücü
Ekran tipi	NEDEN OLMUŞ
Yayılma gecikmesi (TPD)	100 ns
Giriş Koşullandırma	Standart
Uzunluk	19.175mm
Yükseklik oturmuş (maks)	4.44 mm
Genişlik	7.62mm
ROHS Durumu	ROHS uyumlu olmayan

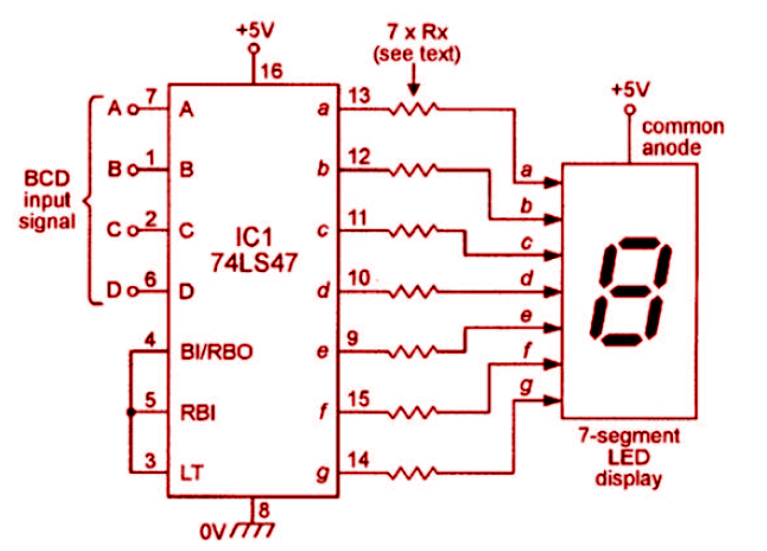

74LS47 için Uygulama Devresi Örneği

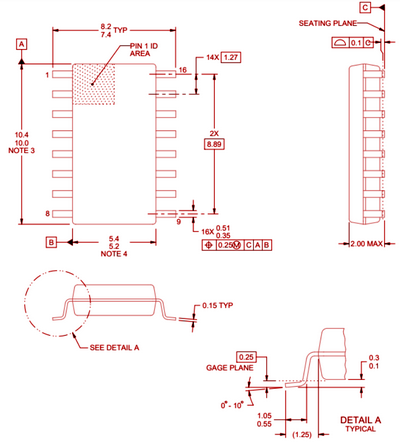

74LS47'nin paket detayları

74LS47 için üretici bilgileri

Texas Instruments (TI), merkezi Dallas, Teksas'ta bulunan tanınmış bir teknoloji şirketidir.TI, çok çeşitli elektronik uygulamalar için yarı iletkenlerin ve entegre devrelerin tasarlanması ve üretilmesi konusunda uzmanlaşmıştır.Ürünleri dünya çapında mühendisler ve elektronik tasarımcılar tarafından yaygın olarak kullanılmaktadır ve analog yongalara ve gömülü işlemcilere önemli bir odaklanmaktadır.Bu bileşenler işlerinin büyük bir bölümünü oluşturur ve güvenilir ve verimli oldukları bilinmektedir.TI, dijital ışık işleme ve hesap makineleri ve mikrodenetleyiciler gibi eğitimle ilgili cihazlarla teknolojiye erişimini genişletti.2016 yılı itibariyle küresel olarak 45.000'den fazla patent alan TI, yarı iletken teknolojisinde inovasyon ve kaliteye güçlü bir bağlılık göstermektedir.74LS47, birçok TI ürünü gibi, bu taahhüdü yansıtır ve dijital ekran ve mantık uygulamalarında güvenilir bir bileşen olarak hizmet eder.

Sık sorulan sorular [SSS]

1. 74LS47 kod çözücü/sürücü nedir?

74LS47, ikili kodlu ondalık (BCD) girişini 7 segmentli ekranlarla uyumlu bir formata dönüştürmek için tasarlanmış düşük güçlü bir Schottky kod çözücü ve sürücüdür.İçeride, bu dönüşümü verimli bir şekilde gerçekleştirmek için NAND kapıları, giriş tamponları ve yedi ve ya da envente kapılardan oluşan bir set kullanır.Bu yapılandırma, cihazın hem düşük hem de yüksek lavabo akımı olan ekran göstergelerini kontrol etmesini sağlar ve ekran numaralarının doğru bir şekilde yardımcı olur.NAND kapılarının ve sürücülerinin dahili eşleştirilmesi, hem BCD verilerinin hem de tamamlayıcı verilerinin ekran segmentlerine doğru bir şekilde yönlendirilmesini sağlar.

2. 74LS47 için önerilen çalışma sıcaklığı aralığı nedir?

74LS47, 0 ° C ila 70 ° C sıcaklık aralığında çalışacak şekilde tasarlanmıştır.Bu aralık, tipik ortamlarda güvenilir performansı destekleyerek ılımlı sıcaklık kontrolünün bulunduğu çeşitli standart uygulamalar için uygun hale getirir.

3. 74LS47 ne tür bir paket kullanıyor?

74LS47, standart genişliğe 0,300 inç (7,62 mm) olan 16-dip (çift sıralı bir paket) içinde gelir.Bu paket tasarımı, çeşitli elektronik kurulumlara basit bir şekilde entegrasyon için kullanılan devre kartlarına kolay kullanım ve kurulum sağlar.

4. 74LS47'nin kaç pimi var?

74LS47, giriş, çıktı ve güç kaynağı için gerekli bağlantıları içeren toplam 16 pine sahiptir.Bu pimler, devrenizin geri kalanına bağlantıları basitleştirerek her bir işleve etkili erişim sağlayacak şekilde düzenlenmiştir.
