SHT31 Nem Sensörü: Özellikler, Avantajlar ve Veri Sayfası

SHT31, Sension tarafından geliştirilen en yeni nesil sıcaklık ve nem sensörlerini temsil eder.Bu makale, veri sayfasını, pinout'u, özelliklerini ve avantajlarını inceleyerek SHT31 sensörünü derinlemesine araştırıyor.Ayrıca, uygulanması ve doğru çevresel verilerin önemli olduğu modern teknolojideki rolü hakkında pratik bilgiler sağlar.HVAC sistemlerinden sofistike hesaplama cihazlarına kadar, SHT31'in gelişmiş yetenekleri, kesin ve güvenilir ölçümlere ulaşmada paha biçilmez bir araç haline getirir.

Katalog

SHT31 nedir?

. SHT31 Sension'un mükemmel sıcaklık ve nem algılama teknolojisine yönelik çabalarında bir doruk noktasını temsil eder.Bu sensör, en son CMOSENS® sensör çipinin gelişmiş özelliklerinden yararlanır ve önceki modeller üzerinde işleme gücü, doğruluk ve güvenilirlikteki ilerlemeler sergiler.SHT31 sensörü hassas, uyarlanabilirlik ve çok yönlülük içinde mükemmeldir.Çeşitli sistemlere sorunsuz entegrasyon sunan kullanıcı tarafından seçilebilir iki I2C adresini destekler.1 MHz'e kadar olan hızlarda iletişim kurma yeteneği, izleme ve hızlı yanıtlar gerektiren senaryolarda son derece değerli olan hızlı veri iletimi sağlar.SHT31'in entegrasyon yetenekleri ve yüksek hızlı iletişim, hassas talep eden uygulamalardaki zorlukları etkili bir şekilde ele alır.Sürekli izleme ekipmanı ve çevre kontrol sistemleri, sensörün gelişmiş doğruluk ve güvenilirliğinin veri tutarsızlıklarını azalttığını, sistem verimliliğini ve performansı artırdığını bildirir.Bu gelişmeler sadece CMOSENS® çipinin sofistike olmasını değil, aynı zamanda sensör teknoloji tasarımında ileriye dönük bir yaklaşımı da vurgulamaktadır.

SHT31 PIN Yapılandırması

PIN işlevleri ve açıklamalar

Pin	İşlev	Tanım
Pim 1: SDA	Seri veriler;Giriş/Çıktı	I2C aracılığıyla çift yönlü veri aktarımını yönetiyor iletişim.İyi seçilmiş bir çekme direnci kararlı iletişim sağlar.
Pin 2: Addr	Adres;Giriş;Yüksek/düşük mantığa bağlanın	Sensörün I2C adresini ayarlar ve birden fazla aynı otobüste sensörler.
Pim 3: Uyarı	Alarm göstergesi;Çıktı;Kullanılmamışsa yüzer	Önceden belirlenmiş eşikler olduğunda bir alarm sinyalini tetikler ihlal edilir.Kullanılmadığı takdirde yüzer bırakmanız tavsiye edilir.
Pim 4: SCL	Seri saat;Giriş/Çıktı	I2C iletişimi için saat sinyali sağlar, Veri aktarımını senkronize etme.Bir çekme direnci de önerilir.
Pin 5: VDD	Besleme voltajı;Giriş	Sensörü çalışma voltajı ile sağlar.Sağlama Güvenilir performans için temiz ve kararlı bir voltaj kaynağı.
Pim 6: NReset	Sıfırlama pimi aktif düşük;Giriş;Kullanılmamışsa şamandıra;Bağlanmak ≥2 kΩ dirençli VDD	Manuel sensör sıfırlamasına izin verir.Tutarlı sağlamak için Performans, kullanılmamışsa bu pimi yüzün veya bir direnç aracılığıyla VDD'ye bağlayın.
Pim 7: R	İşlev yok;VSS'ye bağlan	Bir işleve hizmet etmez ve VSS'ye bağlanmalıdır sistem bütünlüğünü korumak için.
Pim 8: VSS	Zemin	En aza indirmek için zemin referansı görevi görür gürültü ve doğru okumaların sağlanması.

SHT31 sembolü, ayak izi ve CAD modeli

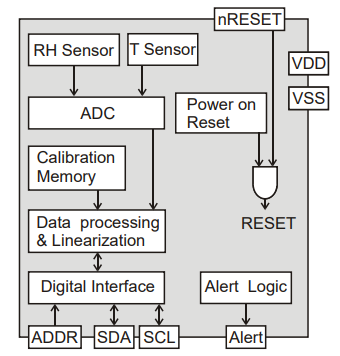

SHT31 Blok Diyagramı

SensiRion SHT31-DIS-B özellikleri

Tip	Parametre
Fabrika teslim süresi	4 hafta
Takılmak	Yüzey montajı
Paket / Dava	DFN
Pin sayısı	8
Ambalajlama	Bant
Yayınlanmış	2014
Parça durumu	Aktif
Maksimum çalışma sıcaklığı	125 ° C
Min çalışma sıcaklığı	-40 ° C
Çıktı Türü	Dijital, I2C
İşletim besleme voltajı	3.3v
Arayüz	I2C
Maksimum besleme voltajı	5.5V
Min besleme voltajı	2.15V
Kesinlik	% 2
Yanıt Süresi	8 S
Sensör tipi	Sıcaklık
Yükseklik	1 mm
Uzunluk	2,6 mm
Genişlik	2,6 mm
SVHC'ye ulaşmak	SVHC yok
ROHS Durumu	ROHS uyumlu
Kurşun ücretsiz	Kurşun ücretsiz

SHT31'in özellikleri

Kalibrasyon ve sıcaklık telafisi

SHT31 sensörü, toplu olarak yüksek güvenilirlik ve hassasiyeti garanti eden doğal sıcaklık telafisi ile tamamen kalibre edilmiş, doğrusallaştırılmış çıkışlara sahiptir.Bu özellikler, endüstriyel otomasyon ve çevresel izleme gibi veri doğruluğunun tehlikeye atılamayacağı ayarlarda paha biçilmezdir.Sensör içindeki gömülü kalibrasyon işlemleri, manuel harici kalibrasyon, entegrasyonu kolaylaştırma ve kurulum süresini azaltma ihtiyacını etkili bir şekilde ortadan kaldırır.

Geniş voltaj çalışma aralığı

2.4V ila 5.5V arasında geniş bir voltaj aralığında çalışan SHT31, çeşitli uygulamalarda dikkate değer bir esneklik sunar.Bu uyumluluk, düşük güçlü, pille çalışan cihazlardan daha yüksek voltaj seviyeleri gerektirenlere kadar sayısız sisteme kesintisiz entegrasyon sağlar.Geniş voltaj aralığı, çeşitli koşullarda kararlı ve tutarlı sensör performansını koruyan küçük besleme dalgalanmalarına karşı bir tampon görevi görür.

Çift adres seçeneğine sahip yüksek hızlı I2C arayüzü

1 MHz iletişim hızını destekleyen bir I2C arayüzüne sahip olan sensör, hızlı veri aktarımını sağlar.Bu özellik, veri işleme ve hızlı yanıt verebilirlik gerektiren uygulamalar için iyidir.Seçilebilir iki I2C adresinin kullanılabilirliği, birden fazla sensörün tek bir veri yolu paylaşmasını, karmaşık sistem tasarımlarını basitleştirmesini ve kaynakları optimize etmesini sağlar.Bu özellik, alan ve kaynak verimliliğinin gerekli olduğu çoklu sensör kurulumlarında geçerlidir.

Olağanüstü doğruluk

SHT31, özellikle SHT35 varyantında, olağanüstü doğruluğu nedeniyle öne çıkıyor ve ± %1.5 RH'lik bir nem hassasiyetine ve ± 0.1 ° C'lik bir sıcaklık doğruluğuna sahip.Bu kesin ölçümler, HVAC sistemleri, hava istasyonları ve sağlık cihazları gibi uygulamalar için daha güvenilir verilere dönüşür.

Hızlı başlatma ve veri toplama

Swift başlatma ve veri toplama için tasarlanan sensör, başlangıçta güçlendirme ve veri kullanılabilirliği arasındaki gecikme süresini en aza indirir.Bu özellik, otomatik kontroller ve izleme sistemleri gibi anında veri toplama talep eden durumlarda avantajlıdır.Hızlı başlatma süreleri, pille çalışan cihazlarda güç verimliliğine de katkıda bulunur ve sensörün ölçüm sonrası düşük güçlü bir duruma dönmesine izin verir.

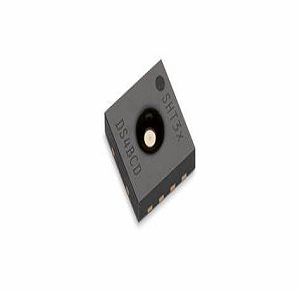

Kompakt ve dayanıklı 8 pimli DFN paketi

Kompakt bir 8 pimli DFN paketine yerleştirilen SHT31, performanstan ödün vermeden uzay kısıtlı uygulamalara entegrasyon için idealdir.Küçük form faktörü, boyutu ve işlevselliği dengeleyen modern elektronik tasarımlar için mükemmel bir uyum sağlar.Dayanıklı ambalaj, sensörün iç bileşenlerinin korunmasını sağlar, zorlu operasyonel ortamlarda bile esnekliğini ve uzun ömürlülüğünü artırır.

SHT31'in avantajları

Uzun süreli stabilite ile olağanüstü güvenilirlik

SHT31 sensörleri, uzun süreler boyunca olağanüstü güvenilirlikleri ve istikrarlı performansları için not edilir.Test süreçleri yoluyla kurulmuş olan bu sensörler sürekli olarak doğru okumalar sağlar, bu da hassas nem ve sıcaklık izlemeye bağlı ortamlar için mükemmeldir.Farklı koşullarda kalıcı performansları, seçkin mühendisliklerinin bir kanıtıdır.

15 yılı aşkın bir gelişme ile kanıtlanmış teknoloji

15 yılı aşkın bir gelişime sahip olan SHT31, kapsamlı araştırmalara dayanan en yeni teknolojiyi kullanıyor.Sensörün tasarımı, yinelemeli geliştirmelerden ve içgörülerden yararlandı, bu da çeşitli uygulamalar için uygun üstün bir ürünle sonuçlandı.Bu acımasız inovasyon arayışı, yüksek kalibreli sensörleri tanımlayan hassasiyeti ve güvenilirliği somutlaştırır.

Büyük ölçekli üretim için uygunluk

SHT31'in tasarım ve üretim metodolojisi, büyük ölçekli üretim için optimize eder.Aerodinamik üretim süreci, kaliteden ödün vermeden seri üretim sağlar.Bu ölçeklenebilirlik, endüstriyel kullanımlardan elektroniklere kadar her şeyi kapsayan geniş kapsamlı dağıtımlar için tercih edilen bir seçim haline getirir.Önemli talebi karşılamak, sektörler arası benimsenmesini güvenilir bir şekilde vurgulamaktadır.

Yüksek sinyal / gürültü oranı

SHT31'in yüksek sinyal-gürültü oranı (SNR) doğru ve net okumalar sağlama kapasitesini arttırır.Daha yüksek bir SNR, nem ve sıcaklıkta küçük değişikliklerin tespit edilmesini gerektiren uygulamalarda kesin verilerin yakalanması için kullanılır.

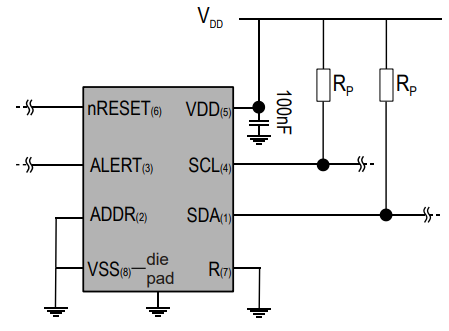

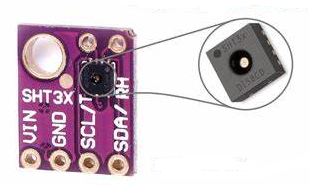

SHT31 uygulama devresi

Güç kaynağı

SHT31, 2.4V ila 5.5V voltaj aralığında, 3.3V çalışma voltajı ile çalışır.Dalgalanmalar yanlış sensör okumalarına yol açabileceğinden istikrarlı bir güç kaynağı önemlidir.Birçoğu, gürültüyü filtrelemek için kapasitörlerin ayrıştırılmasıyla tamamlanan sabit voltajı korumak için 3.3V regülatör IC'yi tercih eder.100NF seramik kapasitörün sensör pimlerine yakın yerleştirilmesi geçici voltaj efektlerini azaltabilir.Bu uygulamalar, gürültü azaltma harika olduğu başarılı elektronik tasarımlarla uyumludur.

İletişim protokolü

SHT31, SDA ve SCL hatlarında çekme dirençleri gerektiren I2C protokolü aracılığıyla iletişim kurar.4.7kΩ dirençler kullanılır, ancak veri yolu hızına ve özel gereksinimlere göre ayarlanabilir.Enerji hatlarını geçmekten kaçınmak için I2C hatlarının uygun şekilde yönlendirilmesi çapraz konuşma ve paraziti en aza indirir.

Sinyal koşullandırma

SHT31 gibi dijital sensörler gürültülü ortamlarda ek bileşenlere ihtiyaç duyabilir.Kapasitörler veya koruma kullanmak güvenilir bir çalışma sağlar ve veri hatları üzerindeki ferrit boncuklar yüksek frekanslı gürültüyü etkili bir şekilde filtreler.Bu tekniklerin benimsenmesi EMI etkisini en aza indirir.

PCB Düzeni

İyi tasarlanmış bir PCB düzeni sensör performansını büyük ölçüde artırır.Termal hataları en aza indirmek için SHT31'i ısı üreten bileşenlerden uzaklaştırın.Dış müdahaleleri azaltmak için kalkan izlerini koruyun ve sağlam bir zemin düzlemi koruyun.Bu stratejiler benzer zorluklarla ilgili uygulamaları yansıtmaktadır.

Kalibrasyon ve test

Kesin sensör okumaları için kapsamlı kalibrasyon faydalıdır.Sıcaklık ve nem ofsetlerinde faktör.Otomatik kurulumlar, güvenilirliği güçlendirerek süreci kolaylaştırır.Otomasyonun herhangi bir uygulamada tekrarlanabilirliği ve hassasiyeti artırdığı kanıtlanmıştır.

Kendi kendine teşhis özelliği

SHT31, potansiyel sorunları tespit etmek için kendi kendine teşhis içerir.Teşhis kontrollerini ürün yazılımına entegre etmek, problemleri önceden belirleyerek zamanında bakım sağlayabilir.Proaktif teşhisler, uzun süreli kullanımda kesinti ve bakım maliyetlerini azaltır, değerli bir içgörü.

Ürün yazılımı uygulaması

Sağlam ürün yazılımı, hata işleme ve veri doğrulama rutinlerini içermelidir.Veri bütünlüğü için CRC kontrolleri uygulayın.Uygun kullanım sağlayın.Bu yaklaşım, herhangi bir uygulamadaki metodolojileri yansıtarak tutarlı ve doğru veri toplama sağlar.

SHT11 ve DHT11'in karşılaştırmalı analizi

Ana bileşenler

SHT11 sensörü neme duyarlı kapasitörleri içerirken, DHT11 neme duyarlı dirençlere dayanır.SHT11'deki kapasitörler üstün stabilite ve hassasiyet sunma eğilimindedir.Bu özellik özellikle yüksek doğruluk gerektiren uygulamalarda yararlı hale gelir.Bu özelliklere sahip bir sensör seçmek genellikle güvenilir performans gereksinimlerinden etkilenir.Buna karşılık, DHT11'deki dirençler, daha ekonomik olmasına rağmen, aynı doğruluk ve stabilite seviyesine ulaşamayabilir.Bu ayrım, belirli ortamlar için sensörlerin seçilmesi veya veri bütünlüğünün en endişe kaynağı olduğu bilimsel araştırmalar söz konusu olduğunda bir rol oynar.

Sensör bileşimi

SHT11, hem nemi hem de sıcaklığı hassasiyetle algılamak için bir boşluk yaratan yenilikçi malzemeler kullanır.Enerji boşluğu malzemesi duyarlılığını ve tepki süresini arttırır.Bu tür gelişmiş malzemeler kullanan sensörler genellikle çeşitli koşullarda daha güvenilir veriler sağlar.Bu özellik, SHT11'i özellikle tutarlı performansın değerlendiği bilimsel deneyler ve endüstriyel uygulamalar için uygun hale getirir.Tersine, DHT11 bir nem sensörünü bir NTC termistörü ile entegre eder.Bu konfigürasyon işlevsel olsa da, enerji boşluğu malzemeleri kullanan sensörlerde görülen gelişmiş algılama özelliklerini sunmaz.

İşlevsellik ve performans

SHT11, çeşitli çevresel izleme sistemlerinde sıcaklık telafi edilmiş nem okumaları ve yüksek kaliteli çiğ noktası ölçümleri sağlamada mükemmeldir.Sıcaklık telafisi entegrasyonu, dalgalanmalara rağmen nem okumalarının doğru kalmasını sağlar.Öte yandan, DHT11 yüksek kaliteli çiğ noktası fonksiyonlarından yoksundur ve sıcaklık telafisi sunmaz, bu da potansiyel yanlışlıklara yol açar.Bu sınırlama, iklim kontrol sistemlerinde ve meteorolojik uygulamalarda olduğu gibi kesin nem seviyelerinin önemli olduğu senaryolarda dikkate değer hale gelir.Doğruluğun sonuçları etkilediği ortamlarda çalışan bireyler genellikle SHT11 gibi sensörlere doğru eğilir.SHT11'in gelişmiş bileşenleri ve olağanüstü işlevselliği, daha zorlu uygulamalar için tercih edilen bir seçim haline getirir.Tersine, DHT11 daha az ciddi durumlar için kabul edilebilir performans sağlayan daha ekonomik bir çözüm sunar.Belirli bir uygulamanın özel gereksinimlerini tanımak, uygun sensörün seçimini yönlendirir.

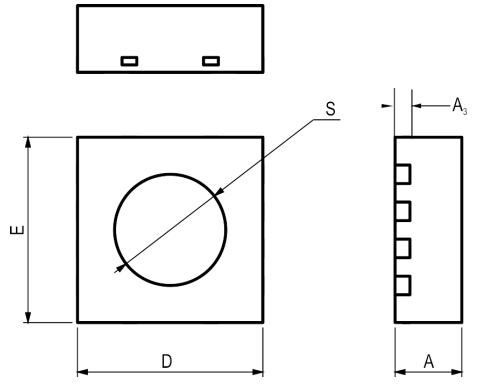

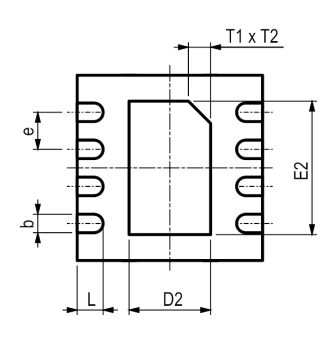

SHT31 Ambalaj

SHT31 Üretici Bilgileri

Sensör teknolojisinde bir işaret olan sension, nem, gaz ve sıvı akış ölçümleri için sensörler oluşturmada mükemmeldir.Yüksek hassasiyetli sensörler tedarik etme konusunda net bir vizyonla kurulan şirket, HVAC, otomotiv, tıbbi ve tüketici elektroniği gibi sektörleri derinden etkileyen yenilikler getirdi.Sensörleri doğruluk, güvenilirlik ve entegrasyon esneklikleri için değerlenir ve karmaşık uygulamalar için geçer.Sension'un sensör teknolojisindeki önemi, tavizsiz kalitesi, amansız yeniliği ve odaklanmış çözümlere olan bağlılığı ile beslenir.Bu nitelikler, sensörlerinin liderlik boylarını güçlendirerek endüstri beklentilerini sürekli olarak aşmasını sağlar.

Veri Sayfası PDF

SHT31-DIS-B veri sayfaları:

Sensör Spesifikasyon Durumu.pdf

Sht3x membran seçeneği spec.pdf

SHT3X-DIS Serisi DataSheet.pdf

SHTXX, STSXX Meclisi SMD PKGS.PDF

Shtxx test rehberi.pdf

Sık sorulan sorular [SSS]

1. SHT31'in ne için kullanıldığı?

SHT31 uygulamasını farklı alanlarda bulur:

İklim kontrolü: optimal atmosfer koşullarının sağlanması.

Hava istasyonları: Tahmin için güvenilir veriler sağlamak.

Ev aletleri: Verimli ve otomatik ev ortamlarına katkıda bulunma.

2. SHT31 sensörünün faydaları nelerdir?

I2C ve voltaj çıkışı dahil olmak üzere, çok çeşitli sistemlere ve cihazlara kolay dahil edilmeyi kolaylaştıran birden fazla arabirim seçeneğini destekler.2.4 ila 5.5V operasyonel voltaj aralığı ile sensör, hem genel amaçlı hem de özel uygulamalara hitap eden farklı güç kaynağı koşullarına uyum sağlar.Sağlam bir tasarımla birleştiğinde, çeşitli işlevlerin sensör içindeki entegrasyonu yüksek güvenilirlik sağlar.Bu, endüstriyel otomasyon, sağlık cihazları ve HVAC sistemleri gibi zorlu uygulamalar için uygun hale getirir.Sensörün, kontrollü ortamlarda optimal çevresel koşulları korumada yüksek hassasiyetli yardımlarla hem sıcaklık hem de nemi ölçme yeteneği.Bu da operasyonların genel verimliliğini artırır.Çevresel koşulları izleyerek ürün kalitesinin korunmasına yardımcı olur.Doğru okumaları enerji tasarrufuna ve optimize edilmiş sistem performansına katkıda bulunur.
