LM317K Voltaj Regülatörü (1.2V-37V): Pinout, tam veri sayfası dökümü ve temel uygulamalar

Bu makalede, LM317K voltaj düzenlemesinde güçlü bir aracı keşfedeceğiz.Bu ayarlanabilir voltaj regülatörü, 1.2V ila 37V arasında geniş bir çıkış voltaj aralığı sunarken 1.5A'dan fazla yük akımı sağlamak üzere tasarlanmıştır.Uyarlanabilirliği, düşük voltajlı mikrodenetleyici sistemlerinin güçlenmesinden yüksek güç devrelerinin işlenmesine kadar çeşitli uygulamalar için gerekli bir bileşen haline getirir.LM317K'nın voltaj çıkışını sadece basit bir dirençli bölücü ile ince ayarlama yeteneği, prototipleme ve geliştirme sırasında daha verimli iş akışları sağlar ve birden fazla güç kaynağı ihtiyacını azaltır.

Katalog

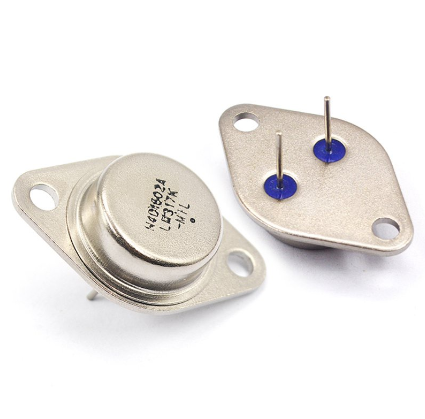

LM317K Genel Bakış

. LM317K, çok yönlü bir monolitik entegre devre, TO-220, ISOWATT220, TO-3 ve D2 PAK gibi çeşitli paketlerde sunulmaktadır.Pozitif ayarlanabilir bir voltaj regülatörü olarak işlev görecek şekilde tasarlanan bu cihaz, 1.2V ve 37V arasında ayarlanabilir bir çıkış voltajı ile 1.5A'dan fazla yük akımı sağlama yeteneğine sahiptir.Çıkış voltajını ayarlamak için basit bir dirençli bölücünün kullanılması ile LM317K, çok sayıda sabit düzenleyiciye olan güveni azaltarak süreci sizin için kolaylaştırır.

Bu cihaz, hassas voltaj regülasyonunun bir zorunluluk olduğu senaryolarda mükemmeldir.Elektronik cihazlar için güç kaynaklarında, tutarlı bir voltajın korunması, performans ve uzun ömür için bir temel taşıdır.LM317K'nın esnekliği, geniş bir cihaz yelpazesine hitap etmesini sağlar ve bunu sizin için uygun maliyetli ve verimli bir seçim olarak konumlandırır.Geniş giriş voltaj aralığı ve dikkate değer akım taşıma kapasitesi mevcut sistemlere kesintisiz entegrasyon sağlar.Örneğin, pil şarj senaryolarında, kararlı ve ayarlanabilir bir çıkış sağlamak, şarj verimliliğini önemli ölçüde artırabilir ve pil ömrünü uzatabilir.Çıkış voltajının dirençli bir bölücü kullanılarak değiştirilebilme kolaylığı, hem basit hem de karmaşık çeşitli uygulamaların ihtiyaçları ile uyumlu olarak pratik faydasını vurgular.

Operasyonel verimlilik, LM317K'nın bir ticari markasıdır ve değişen yük koşulları altında güvenilir performansı garanti eder.Bu verimlilik, elektronik sistemlerin operasyonel ömrünün genişletilmesine katkıda bulunur, böylece sık onarım ve bakım ihtiyacını azaltır.Verimliliğinin dikkate değer bir yönü, tasarımına gömülü termal düzenleme ve koruma mekanizmalarıdır, bu da bileşenleri aşırı ısınma ve sistemin genel sağlamlığını ve güvenilirliğini arttırmaya bağlı olarak potansiyel hasardan korur.

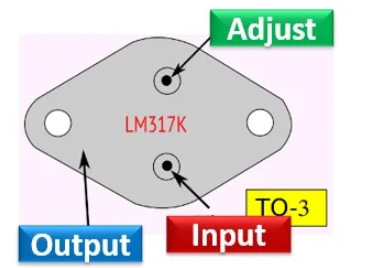

LM317K PIN Yapılandırması

LM317K Tasarım Modelleri

LM317K'nın elektrik sembolü

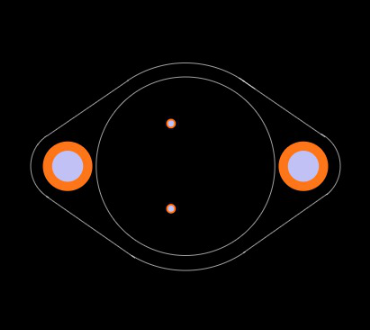

LM317K'nın tahta ayak izi

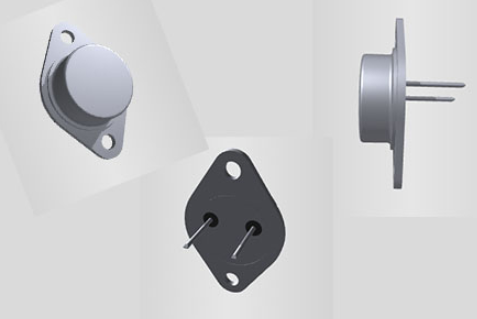

LM317K'nın 3D görselleştirmesi

LM317K'nın temel özellikleri

Özellik	Tanım
Çıkış voltajı aralığı	1.2V ila 37V
Çıktı Akımı	1.5A'dan fazla
Hat ve Yük Düzenleme	% 0.10
Yüzer operasyon	Yüksek voltaj uygulamaları için uygun
Koruma mekanizmaları	Mevcut sınırlama, termal kapatma ve güvenli çalışma Alan (SOA) Kontrolü

Teknik Özellikler

Tip	Parametre
Takılmak	Delikten
Montaj türü	Delikten
Paket / Dava	To-204aa, TO-3
Pin sayısı	2
Ağırlık	6.40101g
Çalışma sıcaklığı	0 ° C ~ 125 ° C
Ambalajlama	Toplu
Tolerans	% 5
Jesd-609 kodu	E3
Parça durumu	Modası geçmiş
Nem Duyarlılık Seviyesi (MSL)	1 (sınırsız)
Fesih sayısı	3
ECCN kodu	Ear99
Terminal kaplaması	Mat Tin (SN)
Paketleme yöntemi	TÜP
Terminal konumu	ALT
Terminal formu	PIN/PEG
İşlev sayısı	1
Temel parça numarası	LM317
Pin sayısı	2
Çıktı Sayısı	1
Voltaj - Giriş (Maks)	40V
Çıkış voltajı	37V
Çıktı Türü	Ayarlanabilir
Maksimum Çıktı Akımı	1.5a
Çıktı yapılandırması	Olumlu
Maksimum çıkış voltajı	37V
Düzenleyici sayısı	1
Min giriş voltajı	4.2V
Koruma Özellikleri	Aşırı akım, aşırı sıcaklık
PSRR	80db ~ 65dB (120Hz)
Referans voltajı	1.3V
Min çıkış voltajı	1.2V
Güç kaynağı reddetme oranı (PSRR)	80db
Yükseklik	8,7 mm
Uzunluk	39.5 mm
Genişlik	26.2mm
SVHC'ye ulaşmak	SVHC yok
Radyasyon sertleştirme	HAYIR
ROHS Durumu	ROHS3 uyumlu
Kurşun ücretsiz	Kurşun ücretsiz

LM317K operasyonel ilkelerinin diyagramı

LM317K Yedekleri

Parça numarası	Tanım	Üretici
İp117ahvsmd05power devreleri	Ayarlanabilir Pozitif Standart Regülatör, 1.25V Min, 60V Max, CBCC3, Seramik, SMD-05, 3 Pin	TT elektronik dirençleri
M38510/11704Syxpower devreleri	1.2 V-37V ayarlanabilir pozitif regülatör, MBFM2	Texas enstrümanları
IP117AHVigPower Devreleri	1.25 V-60V Ayarlanabilir Pozitif Regülatör, MSFM3, İzole, 257, 3 pin	TT Elektronik Gücü ve Hibrid / Semelab Limited
Om1320stmpbfpower devreleri	Ayarlanabilir Pozitif Standart Regülatör, 1.2V Min, 37V Max, MSFM3, İzole, Hermetik Mühürlü, 257 TO, 3 PIN	Uluslararası Doğrultucu
7703405TAPOWER devreleri	Regülatör, 1 çıktı, bipolar	Infineon Technologies AG
Om1321stmpower devreleri	Ayarlanabilir Pozitif Standart Regülatör, 1.2V Min, 57V Maks, bipolar, msfm3, to-257, 3 pin	Omnirel Corp
LM317AHVKR1Power Devreleri	Ayarlanabilir pozitif regülatör, MBFM2, TO-3, 3 PIN	TT Elektronik Gücü ve Hibrid / Semelab Limited
İp117hvrpower devreleri	Ayarlanabilir Pozitif Standart Regülatör, 1.25V Min, 60V Max, MBFM2, TO-66, 2 PIN	TT elektronik dirençleri
İp117hvsmd1power devreleri	1.25 V-60V Ayarlanabilir Pozitif Regülatör, CBCC3, Seramik, SMD-1, 3 Pin	TT Elektronik Gücü ve Hibrid / Semelab Limited

LM317K Maksimum Derecelendirmeler

Sembol	Parametre	Değer	Birim
Vi - o	Giriş-Çıktı Diferansiyel Voltajı	40	V
İo	Çıktı Akımı	İçsel olarak sınırlı	-
Top​	Çalışma bağlantı sıcaklığı:		° C
	LM117	-55 ila 150
	LM217	-25 ila 150
	LM317	0 ila 125
Ptot​	Güç dağıtımı	İçsel olarak sınırlı	-
TSTG​	Saklama sıcaklığı	-65 ila 150	° C

LM317K Temel Ayarlanabilir Regülatör Kurulumu

LM317K'nın gelişmiş kullanımları

LM317K voltaj regülatörü, çıkış ve ayar terminalleri arasında kurulan 1.25V dahili referans voltajı nedeniyle dikkate değer çok yönlülük sergiler.Bu konfigürasyon, bir sabit akımın harici bir direnç bölücüden akmasını sağlar ve çıkış voltajını (VO) Vo = Vref (1 + R2/R1) + IADJ R2 olarak ayarlar.Özellikle, cihaz, yük ve hat değişikliklerinden bağımsız olarak tutarlılığı korumak için IADJ (100µA maks.) Terimini en aza indirir, bu da IADJ R2'nin ihmal edilebilir olmasına neden olur.Bu içsel tasarım, LM317K'nın çeşitli uygulama senaryolarında güvenilirliğini sağlar.

Voltaj düzenlemesinde çok yönlülük

LM317K'nın önemli bir özelliği, hareketsiz tüm akımı çıkış terminaline döndürme kapasitesidir.Bu, voltajdaki artışı önlemek için minimum bir yük akımı gerektirir ve öngörülemeyen voltaj dalgalanmalarına duyarlı sistemlerin stabilize edilmesinde aktif bir rol oynar.Yüzen bir regülatör olarak, LM317K, giriş-çıkış diferansiyelinin güvenli kalması koşuluyla, zemine göre yüksek voltajlı malzemeleri ustaca işleyebilir.Bu yetenek, çoğunlukla sağlam ve uyarlanabilir güç yönetimi çözümleri dünyasında çok çeşitli yüksek voltajlı uygulamalara uygundur.

Hassas Akım Düzenlemesi

Ayar ve çıkış terminalleri arasında sabit bir direnç yerleştirerek, LM317K hassas bir akım regülatörüne dönüşebilir.Bu tür konfigürasyonlar, pil şarjında ​​olduğu gibi kararlı akım teslimatının ısrarlı olduğu ve LED sürüş senaryolarında olduğu gibi paha biçilmezdir.Gelişmiş yük regülasyonu için, geçerli küme direnci R1'in regülatöre yakın bir şekilde konumlandırılması ve yük zemine yakın topraklama R2'nin önerilmesi tavsiye edilir.Bu kurulum potansiyel voltaj düşüşlerini azaltır, böylece genel doğruluğu artırır.

Kapasitörlerle Performans Geliştirme

Stratejik olarak ekleme kapasitörleri LM317K'nın performansını önemli ölçüde artırabilir.0.1µf'lik bir giriş bypass kapasitörü.10µf'lik ayar terminalinden toprağa (C_ADJ) bir kapasitör.Bu kapasitörler dalgalanma reddi ve voltaj stabilitesini artırabilir.Ayrıca, bir çıkış kapasitörünün (ideal olarak 1µf tantal veya 25µF alüminyum elektrolitik) dahil edilmesi geçici yanıtı artırabilir.Bu, voltaj regülatörünü, istikrarlı ve doğru voltaj regülasyonu ihtiyacını vurgulayan pratik deneyimlerle desteklenen bir özellik olan ani yük koşulu değişikliklerine yanıt olarak daha çevik hale getirir.

Koruma Önlemleri

Regülatörü giriş ve çıkış kısa devrelerine bağlı potansiyel hasardan korumak için koruma diyotlarının montajı önerilmektedir (Şekil 5'te gösterildiği gibi).Bu diyotlar, çeşitli operasyonel ortamlarda LM317K'nın uzun ömürlülüğünü ve güvenilirliğini destekleyen önemli bir güvenlik katmanı sunar.Bu tür koruyucu stratejiler, cihaz arızalarının kayda değer operasyonel kesintilere neden olabileceği laboratuvar ve endüstriyel ortamlarda kapsamlı bir şekilde benimsenmiştir.

LM317K Üretici Bilgileri

Elektronik ve yarı iletken endüstrisinde seçkin bir varlık olan Stmicroelectronics, 1987 yılında Fransa'nın Thomson Semiconductors ve İtalya'nın SGS mikroeletonika'sının birleşmesinden doğdu.Şirket, Cenevre, İsviçre yakınlarındaki Plan-Les-Oates'lerde ana merkezinden faaliyet göstermektedir.Avrupa'nın en yüksek gelirli yarı iletken çip üreticisi olduğundan, stmicroelektronik teknolojik ilerlemeyi önemli ölçüde etkiliyor ve endüstri ölçütlerini belirliyor.Bu dikkat çekici konumlandırma, şirketin küresel teknoloji topluluğunda tanınma ve saygı kazandı.

STMICROELECTRONICS, bölgesel karargahı aracılığıyla geniş küresel erişimini göstermektedir.Küresel ve EMEA (Avrupa, Orta Doğu ve Afrika) merkezi, çeşitli kıtaları birbirine bağlayan stratejik kararlar ve operasyonlar için bir merkez olan Cenevre'de bulunmaktadır.İdari konular için holding şirketi Stmicroelectronics N.V., Hollanda'da kaydedilmiştir.Teknolojik inovasyonun geliştiği Kuzey Amerika'da, şirketin merkezi Coppell, Teksas'ta.Bu konum, şirketin yoğun rekabetçi bir pazarda güçlü dayanağını vurgulamaktadır.

Singapur'daki Stmicroelectronics'in merkezi Asya-Pasifik bölgesindeki operasyonlarının merkezi olarak hizmet vermektedir.Dinamik ve hızla büyüyen bir pazarda yer alan bu stratejik konum, imalat ve teknoloji geliştirme konusundaki bölgesel uzmanlıktan yararlanmaktadır.Ayrıca, Japonya ve Kore operasyonları için şirket, teknolojik yenilik ve ilerleme ile eşanlamlı bir şehir olan Tokyo'da karargah kurdu.En etkili küresel teknoloji pazarlarından biri olan China'da Stmicroelectronics, bölgesel merkezi için Şangay'ı seçti.Bu seçim, şirketin büyük potansiyeli ve hızlı teknolojik gelişmeleri ile bilinen bir pazardaki varlığını güçlendiriyor.

Veri Sayfası PDF

LM317K veri sayfaları:

Silindirik pil tutucular.pdf

Sık sorulan sorular [SSS]

1. LM317K IC nedir?

LM317K, çok yönlü 3-terminal pozitif voltaj regülatörüdür.1.5A'nın üzerinde 1.2V ila 37V arasında değişen ayarlanabilir bir çıkış voltajı sağlayabilir.Tasarımı basittir, çıkış voltajını ayarlamak için sadece iki harici direnç gerektirir.Hassas voltaj kontrolü ile bilinen, doğruluğun baskın olduğu uygulamalarda gerekli hale gelir.Çeşitli pratik senaryolarda, hem tüketici elektroniğinde hem de endüstriyel ekipmanlarda güç kaynağını stabilize eder.Sayısız projede güvenilir bir bileşen olarak görerek güvenilirliğini takdir edebilirsiniz.
