S9013 Transistör Açıkladı: Pinout, Teknik Özellikler ve Uygulamalar

İki N tipi bölge arasında sandviçlenmiş P tipi bir tabaka ile karakterize edilen NPN transistörleri, zayıf baz sinyallerini güçlü koleksiyoncu çıkışlarına verimli bir şekilde yükselterek modern elektroniklerde aktif bir rol oynar.Bunlar arasında S9013 transistör, olağanüstü elektron hareketliliği ve çok yönlü işlevselliği için öne çıkıyor.Ses sistemlerinde, iletişim cihazlarında ve yüksek frekanslı devrelerde yaygın olarak kullanılan S9013, benzersiz bir performans ve uyarlanabilirlik karışımı sunar.Bu makale, S9013 transistörünün teknik özelliklerini, pim yapılandırmasını ve pratik uygulamalarını araştırıyor.Yapısal tasarımından 12V anahtarlama düzenleyicileri gibi devrelerdeki rolüne kadar, yeteneklerini, sınırlamalarını ve kullanım durumlarını araştırıyoruz.Bu kılavuz, S9013'ün çeşitli sektörlerde inovasyonu yönlendirmedeki rolü hakkında değerli bilgiler sunmaktadır.

Katalog

SS9013 Transistör Genel Bakış

. S9013 Transistör, hepsi kompakt to-92 paketi içinde kapsüllenmiş olan hem yüksek hızlı hem de yüksek akım işlemleri için dikkat çekici özelliği ile öne çıkıyor.Bu silikon epitaksiyal düzlemsel NPN transistörü, çok çeşitli ticari elektronik uygulamalarda hem amplifikasyon hem de anahtarlama gereksinimlerinde mükemmeldir.P-katkılı bir tabakayı kapsayan iki N katmanlı katman bileşimine sahip olan bu mimari, elektron hareketliliğini arttırmak için hassasiyetle hazırlanmıştır, böylece etkili akım iletimini kolaylaştırır.Bu özellikler, SS9013'ü çoğunlukla ses çıkış aşamaları, invertörler ve dönüştürücüler gibi roller için uygun hale getirerek geniş uygulanabilirliğini vurgular.

150'ye kadar DC kazancına ve 140MHz'e kadar yükselen bir operasyonel frekansa sahip olan SS9013, övgüye değer performans standartlarına ulaşır.500mA'ya kadar bir toplayıcı akımını destekleyebilir ve 625MW'a kadar güç dağılmasını yönetebilir.Pratik kullanım sırasında, çoğunlukla zaman içinde sürekli, tutarlı performans talep eden devrede güvenilirlik gösteren bir dizi koşulda stabiliteyi korur.

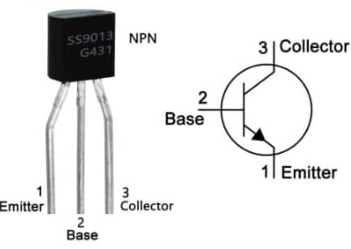

Pin yapılandırması

Pin numarası	Pin adı	Tanım
Pim 1	Yayıcı	Bu yayıcı terminalinden mevcut malzemeler
Pim 2	Temel	Bu terminalden akım akışı kontrol eder İmparatorluk ve Toplayıcı Terminalleri Arasındaki Mevcut Arz.
Pim 3	Kolektör	Bu terminal boyunca akım akıyor

Özellikler ve özellikler

Özellik/Şartname	Detaylar
Transistör tipi	NPN
Terminal sayısı	3
Paket türü	To-92
Güç dağıtımı	650 MW
Maksimum Toplayıcı Akımı (IC Max)	5 A / 500 Ma
Toplayıcı-Emitör Voltajı (VCE)	20 V
Toplayıcıdan Baz Voltajı (VCB)	40 V
İmparaya yayıcı voltaj (VBE)	5 V
Maksimum Toplayıcı Dağılımı (PC)	625 MW
Geçiş Frekansı (FT)	150 MHz
DC Mevcut Kazanç (HFE) Min ve Maks	64 ila 202
Kazanç aralığı	40 (dak) ila 300 (maks.
Tamamlayıcı PNP transistör	SS9012
Depolama ve çalışma sıcaklığı	-55 ° C ila +150 ° C
Alternatif/eşdeğer transistörler	S9013, 2N4401- S8050- 2N3904- BC547- BC338- BC337- 2n2222

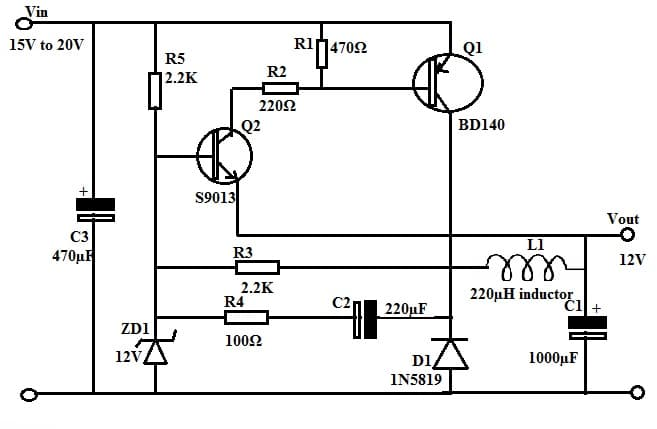

Transistörlerle etkili bir 12V anahtarlama DC regülatör devresi geliştirme

Modern güç kaynağı tasarımlarında, entegre devreler verimlilikleri için ödüllendirilir.Bununla birlikte, bu yaklaşım, 15V-20V girişini sabit bir 12V çıkışına dönüştürmek için temel bileşenlerle hizalanmış bir çift transistörden yararlanır.Devre, rektifikasyon için D1-1N5819 Schottky diyot, voltaj regülasyonu için bir Zener diyotu (ZD1), filtreleme, direnç (R1, C3) gibi elemanları kullanarak Q1-BD140 ve Q2-S9013 transistörlerine sahiptir.Önyargılama ve sınırlama için R2, R3, R4, R5) ve enerji depolama için L1 endüktansı.Şematik şema ile dikkatli montaj, çeşitli uygulamalarda çok yönlülüğünün bir kanıtı olan hassas akım modülasyonu ve tutarlı çıkış voltajı sağlar.

Devre işlevselliği

Q1-BD140, L1 ve D1 ile yakın işbirliği içinde işbirliği yapan ana anahtar görevi görür.Devrenin tasarımı, frekans kontrolü için bir geri bildirim döngüsü yürütmek için hem NPN hem de PNP transistörlerini içerir.Zener diyot ZD1'in desteğiyle birlikte R4 ve C2 aracılığıyla gelişmiş bir voltaj izleme sistemi, giriş seviyeleri tereddüt etse bile 12V'de çıkışı korur.DC girişini aldıktan sonra, Q2-S9013, Q1’in iletkenliğini dolaylı olarak modüle eden R5 yoluyla aktif hale gelir.Q1’in yayıcı aracılığıyla tabana yönlendirilen akım, L1'e yönlendirilir ve Q2, ZD1'in düzenlenmiş voltajından etkilenen süreci denetler.Çıktı 12V'yi aştığında, Q2 kapanır, akımı çeyrek boyunca akan akımı durdurur ve dalgalanan koşullar altında tutarlı bir performans için gerçek bir ihtiyacı vurgular.

Devre ömrünü optimize etme

Sürekli verimlilik ve güvenlik için birkaç pratik önlem gözlemlenmelidir.Bunlar, S9013 transistörün çalışma voltajını 20V'nin altına sokmayı, uygun bir akım sınırlayıcı direnci içermeyi ve hassas pim hizalamalarının sağlanmasını içerir.Ayrıca, 500mA'nın altında yük bağlantılarının ve -55 ve +150 derece santigrat derece arasında çalışma sıcaklıklarının tutulması, kalıcı güvenilirliğin sağlanması önerilmektedir.Bu tür önlemler, sürekli test ve yineleme yoluyla değerlendirilir, bu da uzun vadeli çalışabilirlik için çaba göstermede kavramsal bilgi ve pratik deneyimlerin bir karışımını gösterir.

Artıları ve Eksileri

Profesyonel

S9013 transistör minimum güç tüketimi sergiler ve bu da onu düşük voltajlı çabalar için çekici bir aday haline getirir.Ödüllü enerji yönetimi yetenekleri nedeniyle çeşitli uygulamalarda belirgin bir şekilde yer almaktadır.Transistör etkileyici DC kazancına sahiptir ve büyük ölçüde koleksiyoncu akımlarını manipüle etmek için sadece önemsiz bir temel akım gerektirir, böylece enerji kullanımını optimize eder.Ek olarak, koleksiyoncu ve yayıcı arasındaki düşük doygunluk voltajı, gelişmiş enerji verimliliğine katkıda bulunur.Kompakt yapısı, alanın en üst düzeye çıkarılması önceliklendirildiği ortamlarda değerlidir.Finansal kaynakları zorlamadan inovasyona izin vererek, uygun fiyatını ve maliyet duyarlı projelere getirdiği ekonomik çözümleri takdir edebilirsiniz.Pratik senaryolarda, genellikle güvenilirlik ve azaltılmış enerji tüketimini vaat eden bileşenlere yönelebilirsiniz.Bu özellikler, genişletilmiş cihaz ömrüne ve azaltılmış operasyonel giderlere katkıda bulunur.

Eksileri

S9013, sınırlı güç ve voltaj taşıma yetenekleri ve sınırlı bir frekans tepki aralığı ile mücadele ettiği için sınırlamaları olmadan değildir.Bu kısıtlamalar, yüksek güçlü veya geniş bant frekans uygulamalarındaki etkinliğini sınırlayabilir ve amaçlanan proje gereksinimlerine dayalı stratejik bir bileşen seçimi gerektirir.Polarize bir cihaz olarak, terminal bağlantılarında doğruluk gerektirir;Yanlış kablolama, anında operasyonel sorunlara veya zaman içinde kademeli bozulmaya neden olabilir.Bu husus, kurulum sırasında dikkatli bir şekilde değerlendirilmeyi ve sıklıkla uzmanlık çağrısı gerektirir.Deneyimden gelen içgörüler, kablolamadaki küçük hataların önemli sistem arızalarına yol açabileceğini, hassas montaj süreçlerinin önemini ve cihaz bütünlüğünü ve işlevini korumak için kapsamlı testleri vurgulayabileceğini ortaya koymaktadır.

S9013 transistörün kullanımları

S9013 transistör, 20V koleksiyoncu voltaj derecelendirmesinden kaynaklanan çok yönlülüğü nedeniyle elektroniklerde belirgin bir konuma sahiptir.Bu ılımlı voltaj özelliği, çok çeşitli pratik uygulamalardaki güvenilirliğine katkıda bulunur.

Ses ve iletişim cihazları

S9013, özellikle düşük güçlü taleplere hitap eden ses amplifikasyon görevleri için uyarlanmıştır.Radyolar, alarmlar ve iletişim alıcıları da dahil olmak üzere kişisel cihazlara yoğun bir şekilde entegre edilir.Tutarlı ses sadakati sunmak, katılımınızı zenginleştirir, karmaşık ses devrelerine odaklanan sizden takdir kazanır.

Elektronik sistemler

500mA toplayıcı akım özelliğine sahip olan S9013, sürüş rölelerinde ve entegre devrelerde (ICS) mükemmeldir.Bu akım taşıyan kahramanlık, yüksek güçlü LED'leri ve çeşitli anahtarlama işlemlerini barındırır, bu da transistörü güvenilirlik gerektiren devrelerde anahtar bir element haline getirir.Yüksek akım senaryolarında işlev görme yeteneği, hızlı ve dinamik olarak yanıt veren elektronik sistemlerin oluşturulmasına yardımcı olur.

Devre öğesi

Ses ve sürüş görevlerindeki rollerinin ötesinde, S9013, yüksek frekanslı devrelerde bir anahtar, amplifikatör veya doğrultucu olarak işlev görür.Bu esneklik, bileşenlerin çeşitli rolleri uyarlamalı olarak gerçekleştirmesi gereken karmaşık devre tasarımlarında değerlidir.Elektronik tasarımda yenilikçi çözümler hazırlamak ve uygulamak için çok fonksiyonel özelliklerine düzenli olarak güvenerek hem performansı hem de güvenilirliği sağlayabilirsiniz.
