SS34 Schottky Diyotu için Kapsamlı Kılavuz: Pinout, Spesifikasyonlar, Devre Detayları ve Kullanımları

Verimlilikleri ve düşük güç kaybı için kutlanan Schottky diyotları, modern elektronik tasarımda gereklidir.SS34 Schottky diyotu, kompakt yüzeye monte tasarımı ve olağanüstü termal yönetimi için öne çıkıyor.Ters polarite koruması, DC/DC dönüştürücüler ve yüksek frekanslı devreler gibi uygulamalarda yaygın olarak kullanılan SS34 diyotunun performansı, ileri yapısının bir kanıtıdır.Bu makale, Pim yapılandırması, spesifikasyonları ve elektronik sistemleri optimize etmedeki rolü de dahil olmak üzere SS34 diyotunun benzersiz özelliklerini araştırmakta ve güvenilir, enerji tasarruflu çözümler arayan değerli bilgiler sunmaktadır.

Katalog

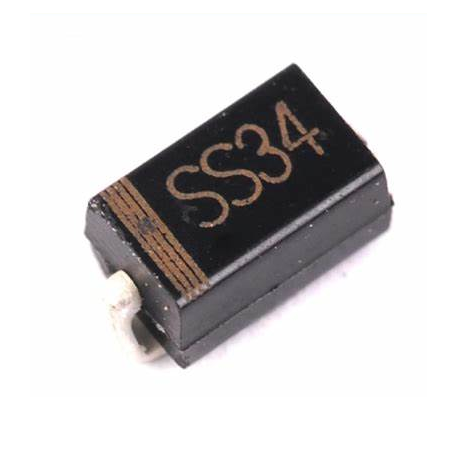

SS34 Schottky Diyot Genel Bakış

. SS34 Schottky diyot, şaşırtıcı derecede hızlı anahtarlama hızlarını, minimal ileri voltaj düşüşünü ve önemli ileri akımı işleme yeteneğini vurgulayan kompakt, yüzeye monte edilmiş tasarımı ile ünlüdür.Yapısının özünde, bir koruma halkası tarafından desteklenen, mekanik streslere duruşla dayanacak şekilde hazırlanmış bir metal-sikondüktör arayüzü bulunur.Diyotun klipsli bacak konfigürasyonu elektrik direncini azaltır ve termal yönetimini arttırır, yüksek dalgalanma akım yeteneklerini teşvik eder ve genel operasyonel verimliliği artırır.Bu nitelikler SS34 diyotunu DC/DC dönüştürücülerde ikincil düzeltme, ters polarite koruması, serbest dönme ve kullanım için tercih edilen bir seçenek haline getirir.

SS34 diyotunun dikkate değer bir özelliği, standart diyotlara kıyasla etkileyici anahtarlama hızıdır.Bu doğal karakteristik, yüksek frekanslı anahtarlama devrelerinde özellikle faydalıdır.Sık sık sadece düşük ileri voltajın avantajını değil, aynı zamanda anahtarlama hızının, özellikle verimliliğin önemli bir rol oynadığı güç kaynağı birimlerinde performans sonuçları ile nasıl ilişkili olduğunu da dikkate alabilirsiniz.

SS34 diyotunu uygulama ihtiyaçlarına göre stratejik olarak entegre etmek için, operasyonel ilkelerini keskin bir şekilde kavramak faydalıdır.Yüksek verimliliğin ve değişmez güvenilirliğin baskın olduğu durumlarda diyotu kullanarak kayda değer bir başarı elde edebilirsiniz.Açıklayıcı bir örnek, diyotun geçici durumları hasar görmeden dayanma kapasitesini gösteren, böylece dinamik bileşenleri koruyan ters polarite korumasında kullanımıdır.

Pin yapılandırması

Pin numarası	Pin adı	Tanım
Pim 1	Anot	Bu pim akımın akışına izin verir.
Pim 2	Katot	Bu pim üzerinden akım akışı.

Özellikler ve detaylar

Bağlanmak	Spesifikasyon
Tip	Power Schottky Bariyer Diyotu
Terminaller	2
Paket Türleri	DO-214AA, SMC DO-214AB
Üretici	Onsemi
İleri Akım (if)	3a
Ters Akım (IR)	0.5mA
Maksimum ileri voltaj (VF)	3A'da 0.5V
DC engelleme voltajı (maks)	40V
Ters Voltaj (Maks)	40V
RMS voltajı (maks)	28V
İleri voltaj düşüşü	22V
Pik dalgalanma akımı	100a
Çalışma sıcaklığı	-65 ° C ila +150 ° C
Koruyucu yüzük	Aşırı gerilim koruması için kullanılır
Güç kaybı	Düşük
Yeterlik	Yüksek
İleri voltaj düşüşü	Düşük
Dalgalanma kapasitesi	Yüksek
Tepe ileri dalgalanma akımı	100a
Voltaj Değişikliği Oranı (DV/DT)	10.000V/μs

Eşdeğer ve alternatif modeller

Eş değer

• 1N5822

Alternatifler

• SS33

• 1N5822

• SS32

• SS35

• 1N4733A

• 1N4148

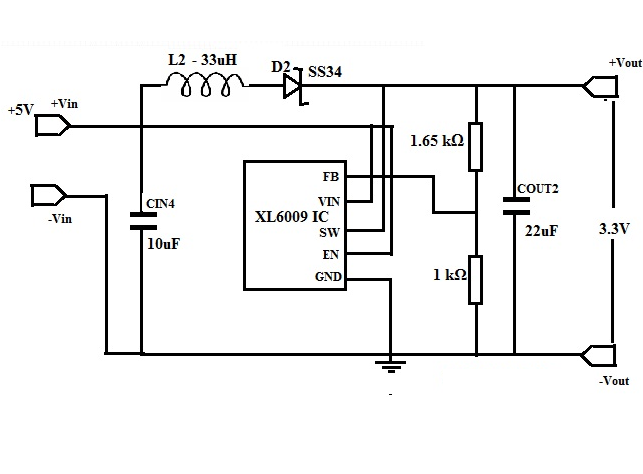

XL6009 ve SS34 ile 5V ila 3.3V DC-DC takviyesi dönüştürücüsünün hazırlanması

Sensörler ve entegre devreler gibi modern elektronik cihazlar genellikle 3.3V DC beslemesinde gelişir.Bunları 5V veya daha yüksek bir tedarik kullanarak sistemlere entegre etmek, sorunsuz bir şekilde karıştırmak için bir adım atma veya güçlendirme dönüştürücü gerektirir.Burada, çok yönlü sistemlerde uyumluluğu artırarak XL6009 anahtarlama regülatörünü kullanarak 5V ila 3.3V DC-DC takviyesi dönüştürücüsünün oluşturulmasını keşfediyoruz.

Bu dönüştürücüyü oluşturmak için:

• XL6009 Entegre Devre

• 33UH indüktör

• SS34 Schottky Diyot

• 22UF ve 10UF dereceli kapasitörler

• Geri bildirim döngüsü için 1.65 kΩ ve 1 kΩ'da iki direnç

Bu bileşenler, şemaya göre düzenlendiğinde, etkili voltaj dönüşümü sağlar.

Operasyonel dinamikler

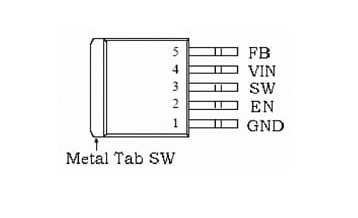

Pin numarası	Pin adı	Tanım
1	Gnd	Bu bir zemin pimidir.
2	En	Pimi Etkinleştir: Düşük olduğunda, cihaz kapanır;Yüksek olduğunda, Cihaz açık.
3	Sw	Güç Anahtarı Çıkış Pimi.
4	Vin	Besleme voltaj pimi.
5	FB	Geri Bildirim Pimi: Çıkış voltajını algılar ve ayarlar harici bir direnç bölücü ağı aracılığıyla.

Bu kurulumda kullanılan XL6009 gibi boost dönüştürücüler, güç elektroniği alanına girenler için hoş bir ağ geçididir.Dönüştürücünün dahili metal sekmesi, operasyonel güvenilirliği artırarak anahtarlama pimine güvenli bir şekilde bağlanır.XL6009, 5V ila 32V giriş aralığında çalışır, 400 kHz frekansında anahtarlar ve 4A'ya kadar çıkış akımları sağlayabilir.Tasarımının zarafeti, Schottky doğrultucularının doğal özelliklerine atfedilen kayda değer verimlilik ve hızlı yanıt sağlayan SS34 Schottky diyot tarafından arttırılmıştır.Bu diyot, sadece 0.5V düşüşle 3A'ya kadar akımı verimli bir şekilde yöneterek minimal ileri voltaj düşüşü sağlar.

R5 ve R6 dirençleri ile şekillendirilen geri bildirim döngüsü, tepe dönüştürücü işlevi için ustalıkla ayarlanmalıdır.Vo olarak belirtilen çıkış voltajı, Vo = 1.25 (1+R5/R6) denkleminden türetilebilir.R6'yı 1 kΩ'da sabitleyerek R5 1.65 kΩ olarak ayarlanır.Bu hassas konfigürasyon, sağlam termal korumayı destekler ve dönüştürücünün etkileyici% 94 verimliliğini korur, tam bileşen seçiminin gerekliliğini vurgular ve DC-DC voltaj dönüşüm görevlerinde üstün performans için ayarlanır.

Artıları ve Eksileri

Profesyonel

SS34 Schottky diyot, dikkate değer verimliliği ve hızlı anahtarlama özellikleri için elektronikte takdir kazanır.Yüksek frekanslı senaryolarda, bu özellikler güç kayıplarının azalmasına katkıda bulunur, böylece genel devrenin performansını artırır.Uygulama kolaylığı devre tasarımını basitleştirmeye yardımcı olur.Ek olarak, diyotun sağlam dalgalanma akım kapasitesi geçici voltaj artışlarına güvenilir bir reaksiyon sunar.Bu özellikler, verimliliğin belirleyici bir faktör haline geldiği güç kaynağı modüllerindeki pratik örneklerle gösterilen kompakt ve güvenilir tasarımların hazırlanmasında faydalıdır.

SS34 Schottky diyotunun dalgalanma akım kapasitesi, otomotiv elektroniğinde bulunanlar gibi ani voltaj dalgalanmalarına eğilimli ortamlardaki değerini gösterir.Deneyimler, yetkin dalgalanma yönetiminin elektronik bileşenlerin uzun ömürlülüğünü genişletebileceğini ve daha sonra bakım masraflarını düşüren ve güvenilirliği artırdığını ortaya koyuyor.Schottky diyotları etrafında dalgalanma koruma metodolojilerinin uygulanmasının potansiyel devre hasarını nasıl önleyebileceğini sık sık vurgulayabilirsiniz.

Eksileri

Faydalarına rağmen, SS34 Schottky diyot zorlukları yok.Önemli bir sorun, ters voltaj koşulları altında daha büyük ters akım ve potansiyel sızıntıdan kaynaklanmaktadır.Bu, metal-sikondüktör kavşağından kaynaklanır, verimlilik kayıpları nedeniyle devrelerde hassasiyeti potansiyel olarak azaltır.Yaygın çözümler, sızıntı akımlarının verimli bir şekilde dağılması için dirençli ağlar gibi ek bileşenlerin entegre edilmesine odaklanır.Ayrıca, diyotun daha düşük maksimum ters voltajı, ters arıza durumlarını önlemek için kapsamlı uygulamaya özgü seçim gerektirir.

SS34 Schottky diyotunu seçerken, hem avantajlarını hem de sınırlamalarını tartarak uygulama ortamlarının kapsamlı bir değerlendirmesini sık sık savunabilirsiniz.Özelliklerini bir devrenin belirli talepleriyle hizalayarak, potansiyel dezavantajları en aza indirirken performans optimize edilebilir.Bu sofistike içgörü, stratejik bileşen seçiminin verimli ve güvenilir sistemlerin hazırlanmasında dinamik bir rol oynadığı daha geniş endüstri uzmanlığını yansıtır.

SS34 Schottky Diyot Uygulamaları

SS34 Schottky diyotları çeşitli teknolojik alanlarda ilgi çekici bir rol oynar.Bu bileşenler, ters polariteyi önleyerek ve akım akışını dikkate değer verimlilikle ustaca yöneterek devre korumasını yükseltir.Yüksek frekanslı invertörlerde yaygın dağıtımları, minimum ileri voltaj düşüşü ve hızlı geri kazanımları sayesinde hızlı anahtarlama kolaylaştırmalarını vurgulamaktadır.İkincil düzeltme, polarite koruması ve serbest dönme söz konusu olduğunda, bu diyotlar güç kaybı azaltma ile mükemmeldir, enerji bilincine sahip sistem tasarımlarını geliştirir.

DC-DC Dönüştürücüler ve İnvertörler

SS34 Schottky diyotları, düşük voltajlı yüksek frekanslı invertörlerde ve DC-DC dönüştürücülerde önemli bir yere sahiptir.Verimli güç dönüşüm becerisi sağlayarak pürüzsüz voltaj geçişleri sağlarlar.Geleneksel silikon diyotları kova/destek devrelerinde değiştirerek, Schottky diyotları daha düşük voltaj düşüşü ve yüksek sistem verimliliği gibi kayda değer avantajlar sağlar.Bu nitelikler çoğunlukla ısı çıkışını kontrol etmek ve enerji tasarrufu önceliğe sahip olan kompakt ve taşınabilir cihaz tasarımları için keyiflidir.

SMP'ler ve Aydınlatma

Schottky diyotları, anahtar modu güç kaynakları (SMP'ler), adaptörler ve aydınlatma dünyasındaki cihazların performansını önemli ölçüde artırır.Düşük ileri voltajı korurken büyük akımları ele alma kapasiteleri, cihaz güvenilirliğini ve verimliliğini artırır - hem tüketici elektroniği hem de endüstriyel bağlamlarda rezonansa giren nitelikler.Örneğin, LED aydınlatma çözümlerinde, Schottky diyotları tutarlı ışık çıkışını ve azaltılmış termal etkiyi destekleyerek mevcut düzenlemenin ve uzun vadeli dayanıklılığı korumadaki rollerini vurgular.
