Minyatür Devre Kesici (MCB): Çalışma Prensibi, Tipleri, Değerleri ve Seçim Kılavuzu

Bu makale, minyatür devre kesicinin (MCB) ne olduğunu ve bir elektrik devresini aşırı yük ve kısa devreye karşı nasıl koruduğunu anlamanıza yardımcı olur.Ana parçalarını, nasıl çalıştığını, arıza anında elektriği neden kestiğini öğreneceksiniz.Ayrıca açma eğrisi türlerini, kutup konfigürasyonlarını ve kesme kapasitesi değerlerini de açıklar.Son olarak, yaygın uygulamaları ve bir devre için doğru MCB'nin nasıl seçileceğini göreceksiniz.

Katalog

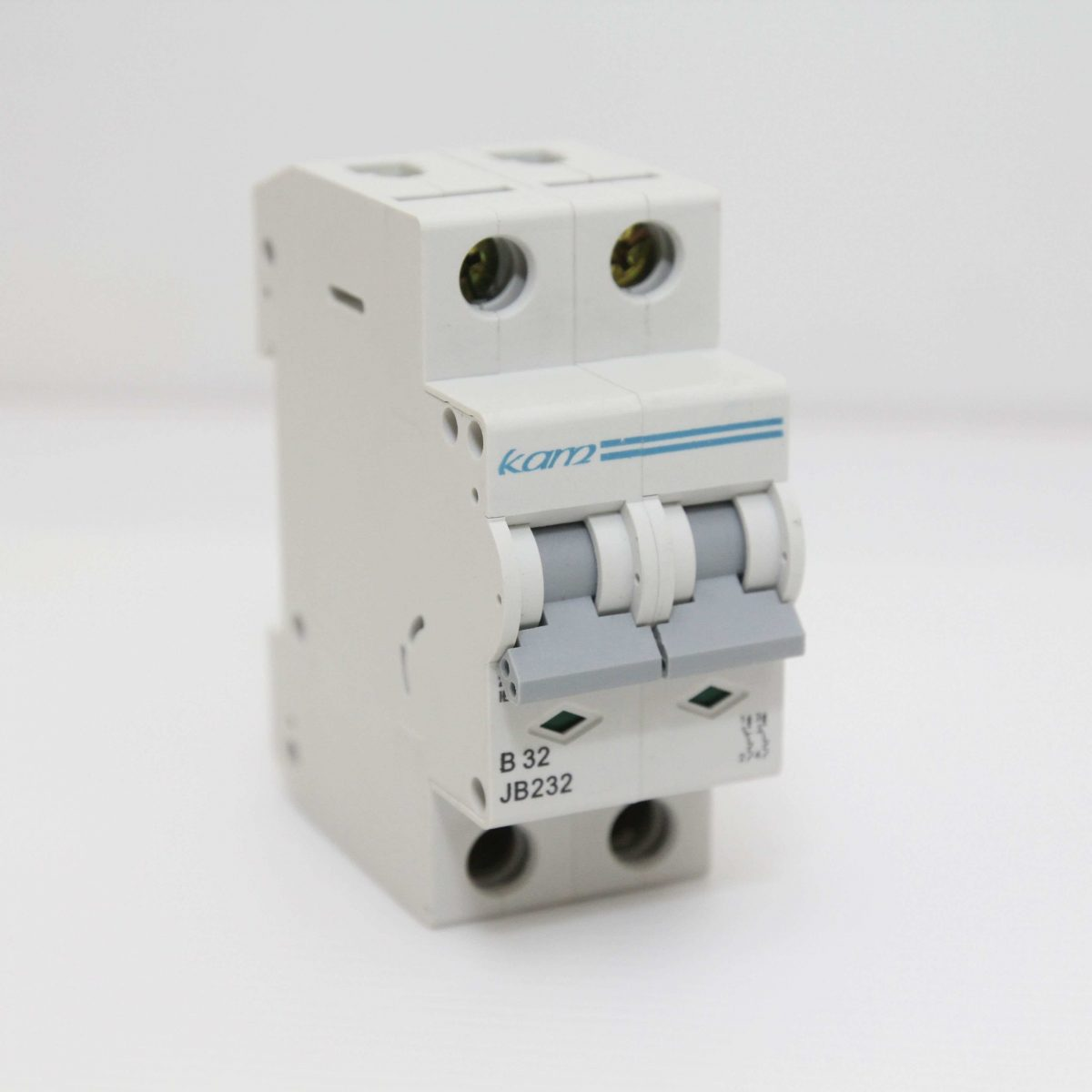

Şekil 1. Minyatür Devre Kesici (MCB)

Minyatür Devre Kesici Nedir?

Minyatür devre kesici (MCB), bir devredeki aşırı akımı durdurmak için kullanılan otomatik bir elektrik koruma cihazıdır.Ana amacı, kabloları ve bağlı ekipmanı aşırı yük veya kısa devreden kaynaklanan hasarlardan korumaktır.Anormal akım göründüğünde, MCB kurulumun güvenliğini sağlamak için güç kaynağının bağlantısını keser.Sigortadan farklı olarak arıza giderildikten sonra sıfırlanıp tekrar kullanılabilir.Bu yeniden kullanılabilir koruma nedeniyle MCB'ler evlerde, binalarda ve küçük elektrik panellerinde yaygın olarak kullanılmaktadır.

Minyatür Devre Kesicinin Yapımı

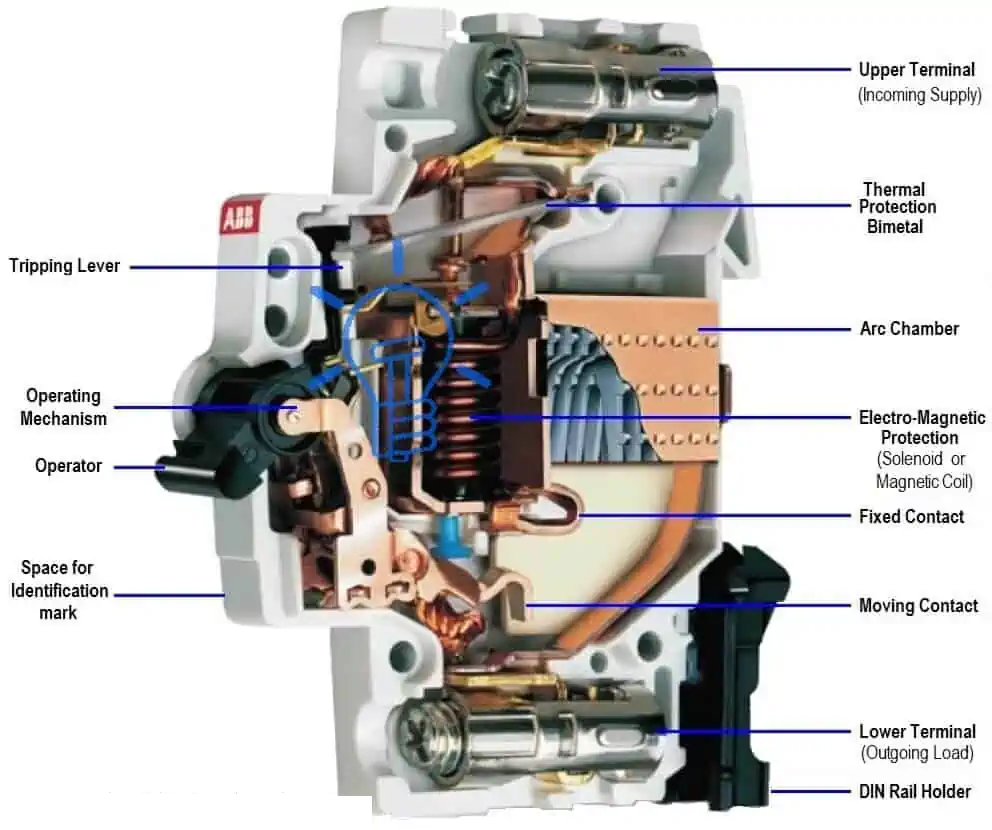

Şekil 2. Minyatür Devre Kesicinin İç Parçaları

• Üst Terminal (Gelen Besleme)

Üst terminal güç kaynağını kesiciye bağlar.Gelen iletken için güvenli bir elektrik giriş noktası sağlar.Bu terminal dahili kontaklara kararlı akım aktarımı sağlar.

• Alt Terminal (Çıkış Yükü)

Alt terminal kesiciyi korunan devreye bağlar.Akım kesiciden bu noktadan yüke doğru akar.Kablo bağlantısını sıkı ve güvenilir tutar.

• Termal Koruma Bimetal

Bimetal şerit aşırı akımın neden olduğu ısıyı algılar.Sıcaklık yükseldiğinde bükülür ve elektriği kesecek mekanizmayı hazırlar.Bu parça sıcaklığa dayalı bir güvenlik elemanı görevi görür.

• Elektromanyetik Bobin (Manyetik Koruma)

Manyetik bobin çok yüksek akım seviyelerine anında tepki verir.Serbest bırakma mekanizmasını harekete geçiren manyetik bir kuvvet üretir.Bu, ciddi arızalarda hızlı tepki verilmesini sağlar.

• Sabit İletişim

Sabit kontak, kesicinin içindeki sabit iletken noktadır.Hareketli kontak ona karşı açılıp kapanırken yerinde kalır.Elektrik akımı normalde bu kontak çiftinden geçer.

• Kişiyi Taşıma

Hareketli kontak fiziksel olarak devreyi açar ve kapatır.Kesici çalıştığında sabit kontaktan ayrılır.Bu eylem elektrik akışını güvenli bir şekilde keser.

• Ark Odası (Ark Oluğu)

Ark odası, elektrik arkını bölen ve soğutan metal plakalar içerir.Isıyı azaltır ve kesicinin içindeki hasarı önler.Bu, cihazı ve yakındaki kabloları korur.

• Çalışma Mekanizması

Çalıştırma mekanizması dahili serbest bırakma sistemini tutamağa bağlar.Kontakların açılıp kapanmasını kontrol eder.Ayrıca kesiciyi AÇIK veya KAPALI konumda kilitler.

• Açma Kolu

Açma kolu, hareketi koruma elemanlarından kontaklara aktarır.Etkinleştirildiğinde mandal sistemini serbest bırakır.Bu, bağlantının otomatik olarak kesilmesine olanak sağlar.

• Operatör (Geçiş Kolu)

Kol, kesicinin manuel olarak değiştirilmesine olanak sağlar.Devreyi güvenli bir şekilde AÇIK veya KAPALI konuma getirebilir.Ayrıca kesici durumunu da gösterir.

• DIN Ray Tutucu

Tutucu, dağıtım panolarının içine kolay montaja olanak sağlar.Kesiciyi standart bir raya sabitler.Bu, kurulumu ve değiştirmeyi kolaylaştırır.

MCB’nin Çalışma Prensibi

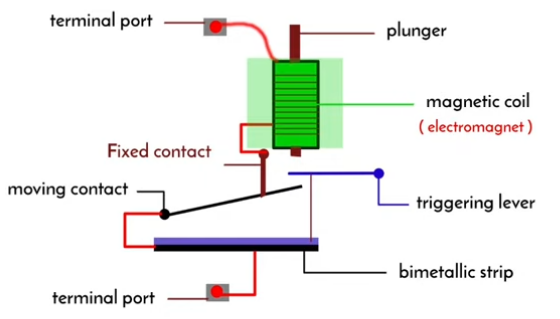

Şekil 3. MCB Çalışma Mekanizması Şeması

Normal akım aktığında kontaklardan elektrik kesintisiz olarak geçer.Aşırı yükleme sırasında algılama elemanında ısı birikir ve kısa bir gecikmenin ardından serbest bırakma mekanizmasını tetikler.Mandalın kilidi açılır ve kontaklar ayrılarak devrenin bağlantısı kesilir.Kısa devre durumunda güçlü bir manyetik kuvvet mekanizmayı anında harekete geçirir.Kontaklar hızla açılır ve aralarında bir elektrik arkı belirir.Ark, ark odasına girer ve burada bölünür ve kaybolana kadar soğur.Arıza giderildikten sonra kesici sıfırlanabilir ve devre yeniden kurulabilir.

Açma Eğrisine Göre MCB Türleri

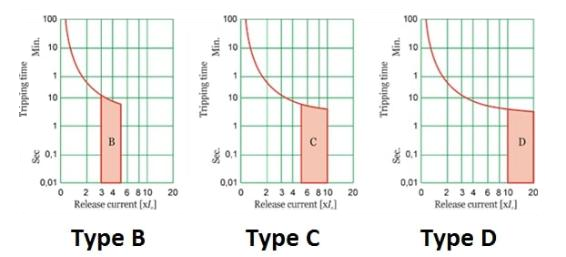

Şekil 4. MCB Açma Eğrisi Tipleri (B, C, D)

B tipi MCB

A Tipi B MCB, düşük dalgalanma akım devreleri için tasarlanmıştır.Akım, nominal değerin yaklaşık üç ila beş katına ulaştığında açılır.Bu, onu aydınlatma ve ev kabloları için uygun hale getirir.Küçük cihazlar ve dirençli yükler bu korumayla güvenilir bir şekilde çalışır.Kesici, kabloların aşırı ısınmasını önlemek için bağlantıyı hızla keser.Konut elektrik panolarında yaygın olarak kullanılır.

Tip C MCB

C Tipi MCB, orta düzeyde başlangıç akımı ekipmanı için tasarlanmıştır.Nominal akımın kabaca beş ila on katı arasında çalışır.Bu, fanlar ve küçük motorlar gibi cihazların normal şekilde başlatılmasını sağlar.Geçici dalgalanmalara karşı koruma ve toleransı dengeler.Birçok ticari bina bu kesici tipini kullanır.Genel amaçlı devreler için en yaygın seçimdir.

D tipi MCB

D Tipi MCB, yüksek ani akım yükleri için üretilmiştir.Yalnızca akım, nominal değerin yaklaşık on ila yirmi katına ulaştığında açılır.Ağır motorlar ve transformatörlerin düzgün bir şekilde başlaması için bu gecikmeye ihtiyaç vardır.Kesici, enerji verme sırasında istenmeyen açmaları önler.Endüstriyel makineler sıklıkla bu kategoriyi kullanır.Büyük başlatma akımlarını desteklerken devreleri korur.

Kutup Sayısına Göre MCB Çeşitleri

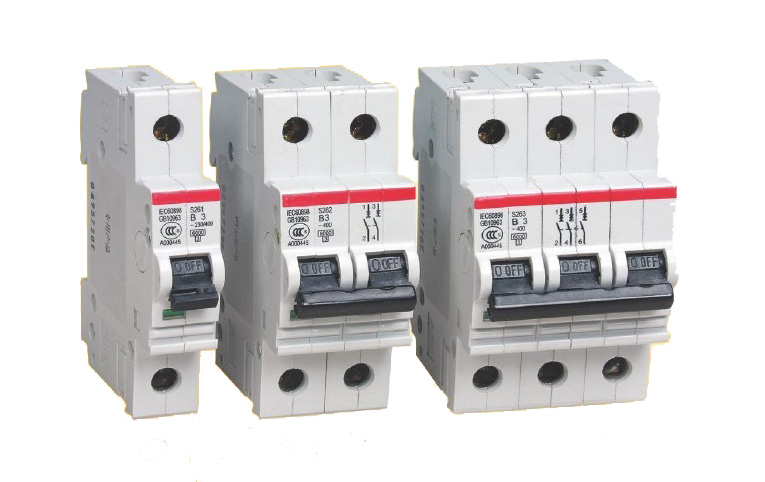

Şekil 5. MCB Kutup Yapılandırmaları

MCB'ler ayrıca kaç kablonun birlikte bağlantısını kestiklerine göre de değişir.Kutup tipi devre besleme sistemine bağlıdır.

Tek Kutuplu (SP)

Tek kutuplu bir MCB, tek fazlı bir devrede bir canlı iletkeni korur.Bir arıza oluştuğunda yalnızca faz kablosunun bağlantısını keser.Bu konfigürasyon genellikle aydınlatma devreleri için kullanılır.Konut dağıtım panoları yaygın olarak SP kesicileri kullanır.Kompakt ve kurulumu kolaydır.Nötr bu kurulumda doğrudan bağlı kalır.

Çift Kutuplu (DP)

Çift kutuplu bir MCB, hem faz hem de nötr iletkenlerin bağlantısını keser.Bu, devrenin tamamen izolasyonunu sağlar.Bakım ve sorun giderme sırasında güvenliği artırır.Su ısıtıcıları gibi cihazlar sıklıkla bu konfigürasyonu kullanır.Besleme yükten tamamen ayrılır.Tek fazlı ekipman korumasında yaygındır.

Üç Kutuplu (TP)

Üç kutuplu bir MCB, üç fazlı bir sistemde üç canlı iletkeni korur.Bir arıza sırasında tüm fazların bağlantısı aynı anda kesilir.Bu, ekipmandaki faz dengesizliğinin zarar görmesini önler.Endüstriyel motorlar ve makineler genellikle bu düzenlemeyi kullanır.Besleme hatları boyunca eşit izolasyon sağlar.Üç fazlı paneller dengeli koruma için TP kesicilere güvenir.

Kırma Kapasitesine Göre MCB Çeşitleri

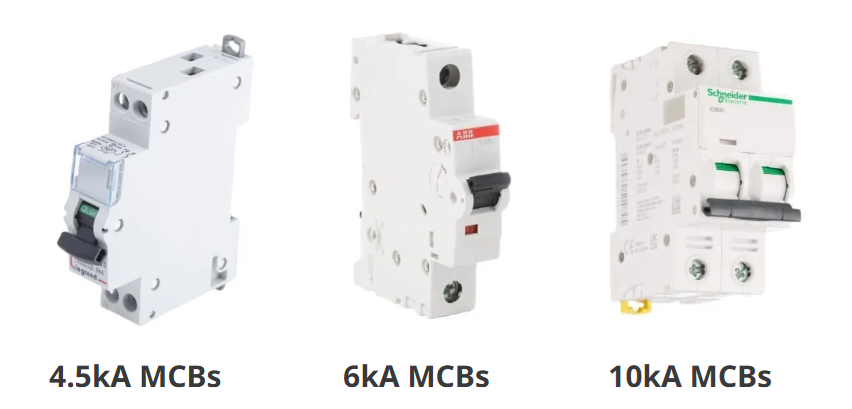

Şekil 6. MCB Kesme Kapasitesi Değerleri

MCB'ler kesebilecekleri maksimum arıza akımına göre sınıflandırılır.Bu, kurulum noktasındaki elektrik kaynağının gücüne bağlıdır.

4.5kA MCB

4,5kA MCB, 4,5 kiloamperlik kısa devre kesme kapasitesine sahip minyatür bir devre kesicidir.Mevcut kısa devre akımının nispeten küçük olduğu daha düşük arıza seviyesi konumları için tasarlanmıştır.Bu genellikle arıza akımını azaltan daha uzun besleyici kablolara sahip hafif hizmet dağıtım noktalarına uyar.Bu ağlarda 4,5kA kesme kapasiteli bir MCB, kendi nominal limiti dahilinde arızaları güvenli bir şekilde kesebilir.Yukarı akış kaynağının çok "sert" olmadığı temel tüketici birimlerinde yaygındır.Kilit nokta, 4,5kA'nın sınırlı olası kısa devre akımına sahip daha zayıf ağlara uygun olmasıdır.

6kA MCB

6kA MCB, 6 kiloampere kadar arıza akımını kesecek şekilde derecelendirilmiş minyatür bir devre kesicidir.Elektrik kaynağının dağıtım panosunda orta düzeyde kısa devre sağlayabildiği yerlerde kullanılır.Bu genellikle yakındaki transformatörler tarafından beslenen tipik konut ve küçük ticari ağları içerir.4,5kA cihazlarla karşılaştırıldığında 6kA kesme kapasiteli MCB, daha güçlü kaynaklarda daha fazla arıza dayanım marjı sağlar.Kesicinin daha yüksek muhtemel kısa devre akımını hasar görmeden temizleyebilmesini sağlamaya yardımcı olur.Birçok bina kurulumunda 6kA yaygın olarak kullanılan bir kesme kapasitesi sınıfıdır.

10kA MCB

10kA MCB, 10 kiloampere kadar kısa devre akımını güvenli bir şekilde kesebilen minyatür bir devre kesicidir.Besleme kaynağının güçlü ve empedansın düşük olduğu yüksek arıza seviyesi noktaları için tasarlanmıştır.Buna transformatörlere yakın paneller, daha büyük ticari santraller ve birçok endüstriyel dağıtım bölümü dahildir.10kA kesme kapasiteli MCB, şiddetli kısa devre koşulları için daha yüksek dayanım kapasitesi sağlar.Muhtemel arıza akımı yüksek olduğunda kesici arızası riskini azaltır.Kısacası, daha yüksek kısa devre akımına sahip daha güçlü ağlar için 10kA seçilir.

MCB Derecelendirmeleri ve Spesifikasyonları

Parametre	Şartname
Nominal akım (Giriş)	6A, 10A, 16A, 20A, 32A, 40A, 63A
derecelendirildi çalışma gerilimi (Ue)	230/400VAC
derecelendirildi frekans	50/60Hz
Sayısı direkler	1P, 1P+N, 2P, 3P, 3P+N (4P)
Yolculuk eğrisi sınıf	B, C, D (bazen K, Z)
derecelendirildi kısa devre kesme kapasitesi	4.5kA, 6kA, 10kA (kA işareti)
Standart / uyumluluk işareti	IEC 60898-1 (veya IEC 60947-2)
Anma yalıtımı voltaj (Ui)	örneğin 500V
Nominal dürtü dayanım gerilimi (Uimp)	örneğin 4kV, 6kV
Enerji sınırlayıcı sınıf	Sınıf 3 (eğer işaretli)
terminali iletken boyut aralığı	örneğin, 1–25 mm² (modele göre değişir)
terminali sıkma torku	örneğin 2,0 N·m (modele göre değişir)
Mekanik dayanıklılık	örneğin, 10.000–20.000 işlem (belirtilirse)
Elektrik dayanıklılık	örneğin 4.000 işlemler (belirtilmişse)
Derecesi koruma (IP)	IP20 (tipik muhafazalardaki cihazlar için)

MCB ve Sigorta Arasındaki Karşılaştırma

Hem MCB'ler hem de sigortalar devreleri aşırı akıma karşı korur, ancak bir arıza sonrasında çalışma ve kullanım açısından farklılık gösterirler.Aşağıdaki tablo bunların işlevsel davranışlarını karşılaştırmaktadır.

Parametre	MCB	Sigorta
Yolculuk sonrası eylem	Sıfırlanabilir	Olmalı değiştirildi
Arıza gösterge	Temizle AÇIK/KAPALI/AÇMA konumu	Çoğunlukla belirsiz şişmiş gösterge mevcut olmadığı sürece
Anahtarlama fonksiyon	Kullanılabilir anahtar olarak	Amaçlanmadı geçiş için
Şu tarihten sonra yeniden kullanın: hata	Yeniden kullanılabilir sıfırlamadan sonra	Tek kullanımlık eleman
Yanıt tutarlılık	Tanımlanmış yolculuk eğri davranışı	bağlıdır sigorta tipi ve durumu
Aşırı yükleme koruma	Yerleşik aşırı yük bağlantısının kesilmesi	Evet ama sigorta özelliklerine bağlıdır
Kısa devre kesinti	derecelendirildi kesme kapasitesi (kA işaretli)	Yüksek Birçok sigorta tipi için kesme yeteneği
Arıza süresi yolculuktan sonra	Düşük (sıfırla)	Daha yüksek (değiştirin, derecelendirmeyi kontrol edin, yükleyin)
Bakım çaba	Düşük rutin elleçleme	gerektirir yedek stok ve değiştirme
İletişim aşınması	Var o yaştaki mekanik temaslar	Hareket etmek yok elemandaki parçalar
Ark yönetimi	İç yay odacık	Ark ele alındı erime sırasında sigorta gövdesinin içinde
Seçicilik kontrol	Çoğunlukla koordineli yukarı akış kesicilerle	Çok olabilir uygun sigorta derecelendirmesi ile seçici
İşletim geribildirim	Görünür tutamak konumu	Öğe durum her zaman görülemez
Tipik arıza modu	Kontak/mekanizma uzun ömür boyunca aşınma	Element erir sürekli olarak çalışır durumda

Minyatür Devre Kesicilerin Uygulamaları

1. Konut aydınlatma devreleri

MCB'ler, aydınlatma branşman devrelerini kablolama hatalarından veya bir hatta çok fazla armatürden kaynaklanan aşırı yüklerden korur.Akım iletken için güvenli sınırları aştığında hızlı bağlantı kesme sağlarlar.Sorun giderildikten sonra sıfırlama işlemi basittir.Bu, ev dağıtım panolarının bakımını kolaylaştırır.

2. Priz çıkış (priz) devreleri

Genel amaçlı prizler, cihaz ve aletlerden kaynaklanan değişen yükleri görebilir.MCB, aynı anda birden fazla cihaz takıldığında kabloların korunmasına yardımcı olur.Sürekli aşırı akım nedeniyle kablonun aşırı ısınma riskini azaltır.Bu, evlerde ve küçük ofislerde yaygın bir kullanımdır.

3. İklimlendirme ve HVAC branşman devreleri

Split tip AC üniteleri ve küçük HVAC ekipmanları genellikle özel MCB'ler tarafından korunur.Kesici, tüm paneli kapatmadan tek bir üniteyi servis için izole eder.Ayrıca ekipmanı besleyen besleme hattını da korur.Bu, arızaların tek bir devreye lokalize olmasını sağlar.

4. Su ısıtıcıları ve küçük sabit cihazlar

Birçok sabit yük uzun süre çalışır, bu nedenle devre korumasının kararlı ve güvenilir olması gerekir.MCB'ler anormal akım oluştuğunda bağlantının otomatik olarak kesilmesini sağlar.Ayrıca bakım için uygun izolasyona da olanak tanırlar.Bu, apartman dairelerinde ve ticari tuvaletlerde yaygındır.

5. Dağıtım panoları ve alt paneller

MCB'ler ana panellerde ve alt panellerde çıkış fiderleri olarak kullanılır.Şube devrelerini korurlar ve yüklerin alana veya işleve göre düzenlenmesine yardımcı olurlar.Bu, arıza izolasyonunu iyileştirir ve sorun giderme süresini azaltır.

6. Ticari aydınlatma ve güç devreleri

Ofisler, mağazalar ve küçük binalar aydınlatma, prizler ve ekipman için birçok ayrı devre kullanır.MCB'ler, arıza etkisini sınırlamak için her devreyi bağımsız olarak korur.Bu, bir devrenin arızalanması durumunda önemli bölümlerin çalışmasını sağlar.Daha güvenli günlük çalışmayı destekler.

7. Kontrol panelleri ve otomasyon yardımcı devreleri

Röleler, sensörler ve yardımcı güç kaynakları için kontrol kabloları genellikle kompakt korumaya ihtiyaç duyar.MCB'ler DIN raylı kontrol panellerine uyar ve net izolasyon sağlar.Küçük arızaların diğer kontrol bölümlerine yayılmasını önlemeye yardımcı olurlar.Bu, endüstriyel kontrol kabinlerinde yaygındır.

8. Küçük motorlar ve pompalar (branş koruması)

Birçok küçük motor, MCB'ler tarafından korunan özel branşman devrelerinden beslenir.Kesici, anormal akım koşullarında motor devresini hızlı bir şekilde ayırır.Ayrıca panelde basit bir AÇMA/KAPAMA izolasyon noktası sağlar.Bu genellikle güçlendiriciler, fanlar ve küçük pompalar için kullanılır.

Doğru MCB Nasıl Seçilir?

Adım 1: Devre yükünü belirleyin ve mevcut değeri seçin

Bağlı yükü ve devrenin normal çalışma akımını listeleyerek başlayın.Beklenen yük akımını rahatsız edici açma olmadan taşıyabilecek bir MCB nominal akımı seçin.Yük değişirse, seçimi ara sıra meydana gelen kısa tepe noktalarına değil, en yüksek normal çalışma akımına göre yapın.Derecelendirmeyi o hatta kullanılan devre iletkeni kapasitesiyle aynı hizada tutun.Bu adım, minyatür devre kesicinin temel "boyutunu" belirler.

Adım 2: Ani akım davranışına göre açma eğrisini seçin

Yükün motorlar, kompresörler veya transformatörler gibi yüksek bir başlangıç dalgasına sahip olup olmadığını kontrol edin.Beklenen ani akımı tolere ederken aynı zamanda arızalar için hızlı bağlantı kesme olanağı sağlayan bir eğri kullanın.B Tipi düşük ani akım yüklerine, Tip C orta ani akıma ve Tip D yüksek ani akım ekipmanlarına uygundur.Yükün yalnızca adı değil, nasıl başladığına da uygun olan eğriyi seçin.Bu, başlatma sırasında tekrarlanan rahatsız edici yolculukları önler.

Adım 3: Besleme sistemine uygun kutup sayısını seçin

Devrenin tek fazlı mı yoksa üç fazlı mı olduğunu ve nötrü fazla izole etmeniz gerekip gerekmediğini belirleyin.Tek bir canlı iletken için SP'yi, faz ve nötrün birlikte izolasyonu için DP'yi ve üç fazlı hatlar için TP'yi kullanın.Nötr izolasyonlu üç faz için sistem tasarımının gerektirdiği şekilde TPN/4P tarzı korumayı seçin.Kutup seçimi, doğru iletkenlerin birlikte güvenli bir şekilde ayrılmasıyla ilgilidir.Bu adım, doğru izolasyon ve kablolama uyumluluğunu sağlar.

Adım 4: Muhtemel kısa devre seviyesini kontrol edin ve kesme kapasitesini (kA) seçin

Besleme verilerini veya kısa devre hesaplamasını kullanarak kurulum noktasındaki mevcut arıza akımını tahmin edin.Muhtemel kısa devre akımına eşit veya bundan daha yüksek bir kesme kapasitesi değeri (4,5kA, 6kA veya 10kA gibi) seçin.Daha güçlü kaynaklar ve transformatörlere yakın paneller genellikle daha yüksek bir KA MCB'ye ihtiyaç duyar.Bu seçim, maksimum arıza seviyesine güvenli bir şekilde dayanmak ve bu seviyeyi kesmekle ilgilidir.En önemli güvenlik kontrollerinden biridir.

Adım 5: Seçilen MCB için etiketleme eşleşmesinin son doğrulaması

Seçilen MCB'nin isim plakasının kutuplar, eğri ve kesme kapasitesi açısından devre gereksinimleriyle eşleştiğini doğrulayın.Seçilen akım değerinin beklenen yük seviyesi ve devre tasarımı limitiyle uyumlu olup olmadığını yeniden kontrol edin.Koruma koordinasyonunu öngörülebilir tutmak için kesici seçiminin aynı paneldeki benzer devrelerde tutarlı olduğundan emin olun.Arıza seviyesi belirsizse daha yüksek bir kesme kapasitesi sınıfı seçerek daha güvenli seçeneği kullanın.Bu son adım, kurulumdan önce uyumsuzluk hatalarını azaltır.

Sonuç

Bir MCB, anormal akım sırasında gücü keser ve arıza giderildikten sonra sıfırlanabilir.Doğru seçim yük akımına, başlatma davranışına, besleme tipine ve arıza seviyesine bağlıdır.Türlerini ve derecelendirmelerini bilmek, güvenli ve istikrarlı devre koruması sağlamaya yardımcı olur.Doğru kullanım hasarı azaltır ve elektrik güvenliğini artırır.
