MPC8245LZU300D İşlemci: Veri Sayfası, Özellikler, Uygulamalar ve Özellikler

MPC8245LZU300D, hızlı, verimli ve kompakt olması gereken gömülü sistemler için NXP USA Inc. tarafından yapılan güçlü bir işlemcidir.300 MHz'de çalışır, 2 GB'a kadar SDRAM'ı destekler ve diğer cihazlara bağlanmak için 32 bit PCI arayüzüne sahiptir.Bu işlemci, çift UARTS, I²C denetleyicisi ve iki kanallı bir DMA denetleyicisi gibi yerleşik özellikler içerir ve aynı anda farklı görevleri kullanmayı mükemmel hale getirir.Bu kılavuz özelliklerini, tasarımını, kullanımlarını ve faydalarını açıklar, neden ağ oluşturma, endüstriyel otomasyon, depolama, telekom ve diğer gömülü uygulamalar için mükemmel bir seçim olduğunu anlamanıza yardımcı olur.

Katalog

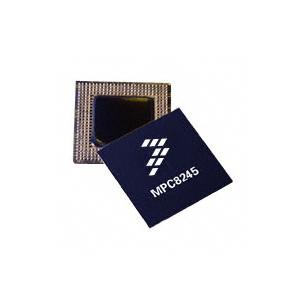

MPC8245LZU300D Açıklama

. MPC8245LZU300D NXP USA Inc., verimli maliyet, alan ve güç yönetimi gerektiren gömülü uygulamalar için optimize edilmiş PowerPC 603E çekirdeğine dayanan yüksek performanslı bir entegre işlemcidir.Bu varyant 300 MHz çekirdek hızında çalışır ve 2 GB'a kadar SDRAM'ı destekler ve bu da zorunlu uygulamalar için uygun hale getirir.66 MHz kapasitesine sahip 32 bit PCI arayüzüne sahiptir ve çeşitli PCI çevre birimleriyle uyumluluğunu artırır.Entegre işlevler, çift evrensel asenkron alıcı-transmitterler (DUARTS), bir I²C denetleyicisi ve diğerlerinin yanı sıra, karmaşık işleme görevlerini verimli bir şekilde ele almada çok yönlülüğüne katkıda bulunan iki kanallı bir DMA denetleyicisini içerir.352 toplu bant bilyalı ızgara dizisi (TBGA) yapılandırmasında paketlenen MPC8245LZU300D, 0 ° C ila 105 ° C arasında değişen sıcaklıklarda sağlam performansla kompakt bir ayak izi sağlar.

MPC8245LZU300D için toplu bir sipariş vermek istiyorsanız, bizden satın almayı düşünün.En iyi anlaşmayı elde ettiğinizden ve bu güçlü işlemciyi yaklaşan projeleriniz için tam olarak kullanabileceğinizden emin olacağız.

Mpc8245lzu300d özellikleri

Superscalar mimarisi:İşlemcinin, çekirdeğin verimliliğini ve hızını artırarak saat döngüsü başına birden fazla talimat gerçekleştirmesini sağlar.

Entegre önbellekler:Kısmen veya tamamen kilitli olabilen 16 kb talimat önbelleği ve 16 kb veri önbelleği içerir.Bu, sık kullanılan verilere erişmek için alınan süreyi en aza indirmeye ve işlemeyi hızlandırmaya yardımcı olur.

Dinamik Güç Yönetimi:İşlemcinin operasyonel taleplerine göre güç tüketimini azaltmaya yardımcı olan NAP, Doze ve Sleep gibi güç yönetimi modlarını içerir.

SDRAM Desteği:32 veya 64 bit veri veri yolunda en fazla 2 GB SDRAM'ı işleyebilir.Değişen boyutları ve bellek bankalarını barındıran birden fazla konfigürasyonu destekler.

Hata düzeltmesi:PCI ve işlemci erişimleri için yazma arabelleği gibi mekanizmalar, parite, okuma-modifiye-yazım işlemleri veya ECC (hata düzeltme kodu) gibi veri bütünlüğü tekniklerini destekleyerek kullanır.

Çok yönlü ROM ve G/Ç arayüzleri:Çeşitli ROM ve Flash belleği türlerini destekler ve birden fazla genel amaçlı G/Ç bağlantı noktaları sunar, bu da onu farklı sistem mimarilerine uyarlanabilir hale getirir.

32 bit PCI Bus:66 MHz'e kadar hızlarda çalışır ve PCI 2.2 standartlarına uygundur.Ayrıca, 5.0-V toleransı sayesinde bir dizi PCI periferik ile arayüz oluşturabilir.

Çift Kanal Desteği:Daha verimli veri işleme için veri transferlerini otomatikleştirebilen ve bağlayabilen doğrudan ve zincirleme modlarını destekleyen iki kanallı bir DMA denetleyicisine sahiptir.

Sıyırma yeteneği:Veri transferlerini etkin bir şekilde yönetmek için bir aktarım kuyruğu ve birden fazla kesme seçeneği ile donatılmış, bitişik olmayan bellek bölümleri okumayı veya yazmayı içeren işlemleri kolaylaştırır.

İletişim Arayüzleri:Seri iletişim için iki UART ve hem ana hem de köle modlarını destekleyen ve çeşitli iletişim ihtiyaçlarına izin veren bir I²C denetleyicisi içerir.

Programlanabilir Kesme Denetleyicisi:Donanım ve seri kesintilerin güçlü yönetimini sağlar, sistemin yanıt verebilirliğini ve kontrolünü geliştirir.

Zamanlayıcılar ve saat üretimi:PCI veri yolu ve SDRAM için saat oluşturmak için dört programlanabilir zamanlayıcı ve yerleşik mekanizmalar içerir, bu da farklı sistem bileşenlerinde doğru zamanlama ve senkronizasyon sağlar.

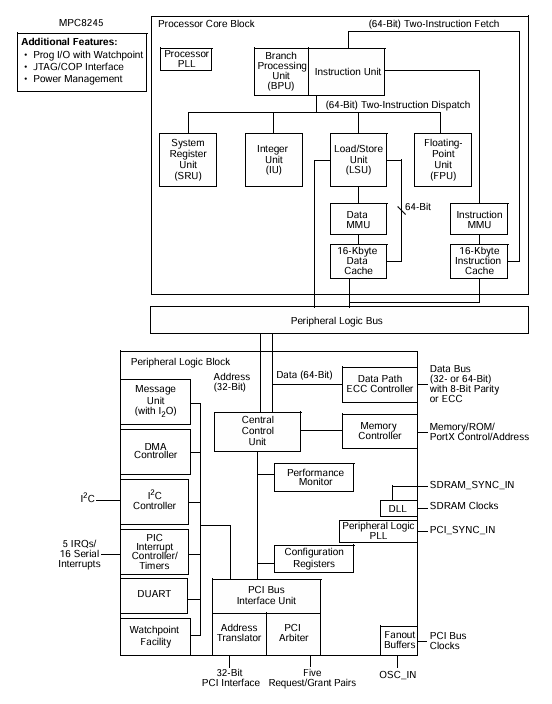

MPC8245LZU300D Blok Diyagramı

. MPC8245LZU300D Blok Diyagramı İşlemcinin ve çevre birimlerinin nasıl etkileşime girdiğini gösterir.İki ana bölümü var: İşlemci çekirdek bloğu ve Periferik mantık bloğu.İşlemci çekirdek bloğu hesaplamaları işler.İçeren Şube İşleme Birimi (BPU)- Tamsayı Birimi (IU)- Kayan nokta ünitesi (FPU), Ve Yük/Mağaza Birimi (LSU).Talimatlar getirilir, işlenir ve verimli bir şekilde yürütülür. 16-kbyte veri ve talimat önbellekleri.. Bellek Yönetim Birimleri (MMU'lar) Bellek erişimini yönetin.. Periferik mantık bloğu işlemciyi harici cihazlara bağlar.Bir DMA denetleyicisi Hızlı bellek transferleri için I²C Denetleyici İletişim için ve Mesaj birimi giriş/çıkış işlemleri için.. PCI veri yolu arayüzü Genişleme için 32 bit PCI bağlantısını destekler.A Bellek denetleyicisi dahil olmak üzere sistem belleğini işler Sdram Senkronizasyon saatleri.Sistem kontrolü için bir Pic Kesme Denetleyicisi Bu, farklı kaynaklardan kesintileri yönetir.. Veri Yolu ECC Denetleyicisi parite ile 32 bit veya 64 bit veri otobüslerini destekleyerek veri bütünlüğünü sağlar veya ECC (hata düzeltme kodu).Gibi saat sinyalleri Osc_in Ve Pci_sync_in Düzgün çalışma için her şeyi senkronize tutun.

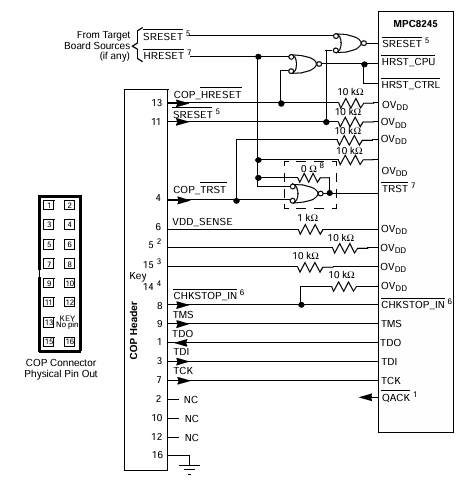

COP konektörü diyagramı

. COP konektörü diyagramı MPC8245LZU300D için işlemciyi test etmek ve sorun gidermek için kullanılan hata ayıklama ve sıfırlama arabirimini gösterir.. 16 pimli polis başlığı işlemciyi harici olarak bağlar JTAG/COP hata ayıklama araçları.Anahtar sinyaller içerir Süzen- Hreset, Ve COP_HRESET, hangi kontrol sistemi sıfırlar.. Hrst_ctrl Giriş, mantık kapılarını kullanarak sıfırlamaları koordine etmeye yardımcı olur.. COP_TRST Sıfırlar Jtag Test mantığı.JTAG sinyalleri: TMS- TDO- TDI, Ve TCK sınır taraması ve devre içi hata ayıklama için kullanılır.. Chkstop_in Hata ayıklama sırasında sinyal kontrol işlemcinin tıkanmasını sağlarken VDD_SENSE Sistem voltajını izler.Çekme ve aşağı çekme dirençleri (10 kΩ, 1 kΩ) sinyalleri stabilize etmeye yardımcı olur.. Qack Sinyal, hata ayıklama koordinasyonuna yardımcı olur.. COP konektörü Standart JTAG Pinout'u takip ederek hata ayıklama araçlarıyla bağlantı kurmayı kolaylaştırır.

MPC8245LZU300D Özellikler

Tip	Parametre
Üretici	NXP USA Inc.
Seri	Mpc82xx
Ambalajlama	Tepsi
Parça durumu	Modası geçmiş
Çekirdek işlemci	PowerPC 603E
Çekirdek sayısı/otobüs genişliği	1 çekirdek, 32 bit
Hız	300MHz
RAM Denetleyicileri	Sdram
Grafik hızlanması	HAYIR
Voltaj - G/Ç	3.3v
Çalışma sıcaklığı	0 ° C ~ 105 ° C (TA)
Montaj türü	Yüzey montajı
Paket / Dava	352-LBGA
Tedarikçi Cihaz Paketi	352-TBGA (35x35)
Ek Arabirimler	İ2c, i²o, pci, uart
Temel Ürün Numarası	MPC82

MPC8245LZU300D Uygulamalar

Ağ ekipmanı

MPC8245LZU300D, yönlendiriciler, anahtarlar ve ağ arayüz kartları gibi ağ cihazları için idealdir.Sağlam PCI arayüzü ve entegre iletişim çevre birimleri, yüksek hızlı veri aktarımlarını ve çoklu iletişim protokollerinin verimli yönetimini sağlar.Bu özellik, ağ işlemlerinin performansını ve güvenilirliğini arttırır.

Endüstriyel otomasyon

Endüstriyel otomasyonda, bu işlemci programlanabilir mantık denetleyicileri (PLC'ler), makine arayüzleri (HMIS) ve diğer otomasyon makineleri gibi güç sistemlerinde rol oynar.İşlemcinin kontrol ve izleme görevlerini yerine getirme yeteneği, modern endüstriyel ortamlarda önemli bir bileşen haline getirerek hassas ve verimli süreç yönetimi sağlar.

Depolama çözümleri

MPC8245LZU300D'nin gelişmiş bellek arayüzü ve DMA özellikleri, RAID denetleyicileri ve depolama alanı ağları (SANS) dahil olmak üzere depolama ile ilgili uygulamalar için mükemmel bir seçim haline getirir.Veri bütünlüğünün ve hızlı erişimin öncelikler olduğu ortamlarda harika olan yüksek hızlı veri erişimini ve verimli depolama yönetimini yönetmede mükemmeldir.

Telekomünikasyon

Bu mikroişlemci, baz istasyonları ve ağ geçitleri gibi telekomünikasyon ekipmanlarında kullanım için çok uygundur.Birden çok veri akışını verimli bir şekilde ele alma ve çeşitli iletişim protokollerini destekleme yeteneği, telekomünikasyon altyapısının genel işlevselliğini ve güvenilirliğini geliştirmeye yardımcı olur.

Gömülü sistemler

MPC8245LZU300D'nin çok yönlü entegrasyon yetenekleri, otomotiv elektronik, elektronik ve tıbbi cihazlarda bulunan gömülü sistemler için en iyi aday haline getirir.Entegre çevre birimleri ve arayüzleri, bu endüstrilerin özel ihtiyaçlarını karşılamak için tasarlanmış özel, yüksek performanslı gömülü çözümlerin tasarımını sağlar.

MPC8245LZU300D Benzer Parçalar

• Mpc8245lvv333d

• MPC8245LZU300D

• Mpc8245tv300d

MPC8245LZU300D Avantajları

Entegre Sistem (SOC) Tasarımı

MPC8245LZU300D, işlemci çekirdeğini, bellek denetleyicilerini ve çevre birimlerini tek bir çipte birleştirir.Bu SOC yaklaşımı, sistem mimarisini basitleştirir, dış bileşenlere olan ihtiyacı en aza indirir ve hem geliştirme hem de üretim aşamalarında maliyet azaltmalarına yol açabilir.

Yüksek performanslı işleme

İşlemci, 300 MHz frekansta çalışır ve saat döngüsü başına birden fazla talimat gerçekleştirmesini sağlayan bir süperskalar mimarisi kullanır.Bu yüksek performanslı işleme özelliği, verimli bir çalışma sağlar ve bu paralelliği desteklemeyen işlemcilerden daha üstündür, bu da zorunlu uygulamalar için idealdir.

Çok yönlü bellek desteği

Bu işlemci, 2 GB'a kadar SDRAM'ı destekler ve hata düzeltmesi ve çok yönlü ROM ve I/Ç arayüzleri içeren gelişmiş bir bellek arayüzüne sahiptir.Bu bellek desteği düzeyi esneklik sağlar ve sistemin belirli uygulama ihtiyaçlarını karşılayacak şekilde bellek yapılandırmasını özelleştirmesine izin verir, bu da daha sert sistemlere göre bir avantaj sağlar.

Kapsamlı çevresel entegrasyon

MPC8245LZU300D, UARTS ve bir I²C denetleyicisi gibi entegre iletişim arayüzlerinin yanı sıra programlanabilir zamanlayıcılar ve kesme kontrolörleri içerir.Bu kapsamlı periferik entegrasyon, ek harici bileşenlere olan ihtiyacı azaltır, genel tasarımı basitleştirir ve potansiyel başarısızlık noktalarını azaltarak sistem güvenilirliğini artırır.

Düşük güç tüketimi

Nap, doze ve uyku gibi modlarla dinamik güç yönetimine sahip olan işlemci, mevcut iş yükü taleplerine göre güç kullanımını optimize edebilir.Bu özellik, güç verimliliğinin gerekli olduğu uygulamalarda kullanılır ve bu tür ayrıntılı güç kontrolünden yoksun diğer işlemcilere bir avantaj sağlar.

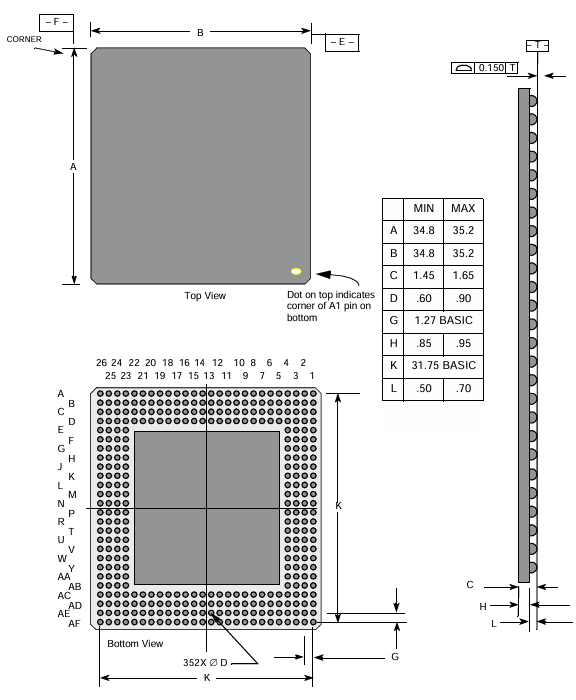

MPC8245LZU300D Ambalaj Boyutları

Paket parametreleri

Parametre	Boyut (mm)
Paket Anahat	35 mm × 35 mm
Ara bağlantılar	352
Saha	1.27 mm
Lehim topları	Zu (TBGA paketi) —62 SN/36 Pb/2 AG;VV (kurşunsuz sürüm paketin) —95.5 sn/4.0 ag/0.5 cu
Lehim topu çapı	0.75 mm
Maksimum Modül Yüksekliği	1.65 mm
Ortak Yerellik Belirlemesi	0.15 mm
Maksimum güç	6.0 lbs.Toplam, eşit olarak dağıtılmış paket (8 gram/top)

PIN atamaları ve paket boyutları

MPC8245LZU300D Üretici

MPC8245LZU300D mikroişlemci bir ürünüdür. NXP USA Inc., NXP Semiconductors'ın bir yan kuruluşu.Philips Semiconductors'tan ortaya çıkan NXP Semiconductors'ın ABD operasyonlarının merkezi Austin, Teksas'ta bulunmaktadır.Daha geniş portföylerinin bir parçası olan bu işlemci, performans ve düşük güç tüketimi için optimize edilmiş teknolojileri entegre ederek çeşitli gömülü uygulamalar için uygun hale getirir.MPC8245LZU300D eski olarak işaretlenmiş olsa da, NXP USA Inc., yeni yarı iletken çözümlerle otomotiv, endüstriyel ve IoT gibi alanlardaki sınırları zorlarken eski ürünlerini desteklemeye devam etmektedir.

Çözüm

MPC8245LZU300D, zorlu uygulamalar için oluşturulan güçlü ve güvenilir bir işlemcidir.Hızlı işleme, yerleşik iletişim özellikleri ve akıllı güç tasarrufu modları ile sistemlerin sorunsuz ve verimli bir şekilde çalışmasına yardımcı olur.Artık eski olmasına rağmen, birçok ağ, endüstriyel ve telekom projesinde hala yararlıdır.Güç tasarrufu yaparken birden fazla görevi yerine getirme yeteneği, onu güvenilir bir gömülü işlemci arayan değerli bir seçim haline getirir.

Veri Sayfası PDF

MPC8245LZU300D veri sayfaları:

Mpc8245.pdf
