EPM7256AETC144-10N CPLD: Veri Sayfası, Özellikler, Uygulamalar ve Programlama Kılavuzu

EPM7256AETC144-10N, Intel’in Max® 7000A serisinden programlanabilir bir mantık cihazıdır (CPLD).Bu çip, 10 ns gecikmesi ile 172.4 MHz'e kadar çalışan hızlı performans için tasarlanmıştır.Bu kılavuz, özellikleri, özellikleri, kullanımları, nasıl programlanacağı ve pin düzeni dahil olmak üzere bu CPLD ile ilgili her şeyi açıklar.Dijital devreler için güvenilir, programlanabilir bir yongaya ihtiyacınız varsa, bu makale nasıl çalıştığını anlamanıza yardımcı olacaktır.

Katalog

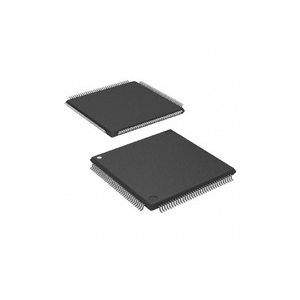

EPM7256AETC144-10N Açıklama

. Epm7256aetc144-10n Intel's Max® 7000A serisinden, zorlu mantık entegrasyon görevleri için tasarlanmış yüksek performanslı bir CPLD'dir.Bu cihaz, karmaşık dijital ortamlarda önemli tasarım esnekliğini ve faydasını kolaylaştıran 256 makro ve yaklaşık 5.000 kullanılabilir kapıya sahiptir.Sadece 5.5 ns'lik bir yayılma gecikmesi ile maksimum 172.4 MHz frekansta faaliyet gösteren hızlı çalışma için tasarlanmıştır.3.3V çalışma voltajı ile tasarlanan ve kompakt 144 pimli ince dörtlü düz bir pakette (TQFP) paketlenmiş olan EPM7256AETC144-10N, sağlam mantık tasarım gereksinimlerini destekler.EPM7256AETC144-10N, programlama verilerinin kalıcı olarak depolanmasına izin veren EEPROM tabanlı uçucu olmayan yapılandırma belleği kullanır.Bu özellik, JTAG arayüzü yoluyla sistem içi programlanabilirlik ile birleştiğinde, güncellemelerde ve saha yeniden programlanmasında kolaylık sağlar, fiziksel yeniden yapılandırma veya değiştirme gerekmeden uzun vadeli kullanılabilirliği artırır.

Bugün bizimle EPM7256AETC144-10N için toplu siparişinizi bugün bize yerleştirerek ve sağlam bir CPLD çözümüne sahip olmanızı sağlayarak projelerinizi güvenilir, saha kanıtlı teknolojiyle güvenceye alın.

EPM7256AETC144-10N CAD modelleri

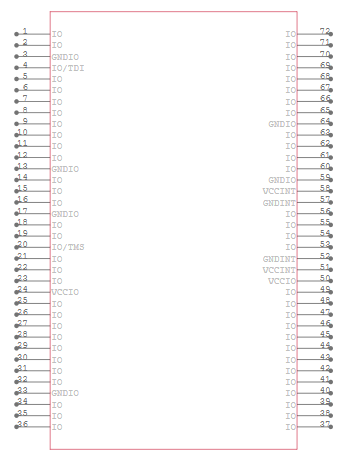

Epm7256aetc144-10n sembolü

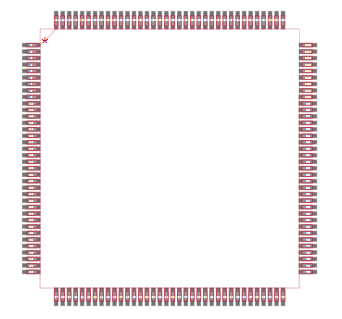

Epm7256aetc144-10n ayak izi

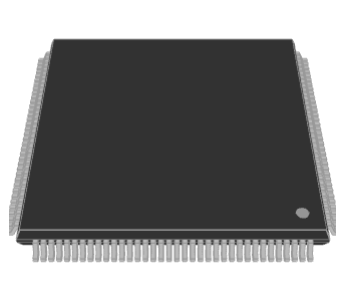

EPM7256AETC144-10N 3D Model

Epm7256aetc144-10n özellikler

Makroeller:Bu cihaz 256 makro kümelik ile donatılmıştır.Makroeller, CPLD'nin çeşitli mantık işlevlerini gerçekleştirmesine izin veren yapılandırılabilir mantık bileşenleridir.

Kullanılabilir Kapılar:Yaklaşık 5.000 kullanılabilir kapı sağlar.Bu, cihaz içinde yapılandırılabilen eşdeğer temel mantık kapılarını (ve gibi ve, veya değil) ifade eder.

G/Ç pimleri:CPLD, bir kullanıcının elektronik tasarımının diğer parçalarıyla kapsamlı arayüze izin veren 120 giriş/çıkış pimine sahiptir.

Yayılma gecikmesi (TPD):Maksimum yayılma gecikmesi, CPLD'nin giriş sinyallerini ne kadar hızlı işleyebileceğini ve çıkış üretebileceğini belirleyen 10 nanosaniyedir.

Çalışma frekansı:Cihazın mantık işlemlerini yürütme hızını tanımlayan 95.2 MHz'e kadar frekanslarda çalışabilir.

Besleme voltajı:Cihaz, ortak düşük voltajlı dijital mantık seviyeleriyle hizalanan 3.3V'lik bir besleme voltajında ​​çalışır.

Paket:Basılı devre kartlarında gereken alanı en aza indirmek için uygun olan kompakt bir paket türü olan 144 pimli ince dörtlü düz bir pakette (TQFP) gelir.

Çalışma sıcaklığı aralığı:Çalışma sıcaklığı aralığı 0 ° C ila 70 ° C arasındadır ve çok çeşitli çevresel koşullarda güvenilir bir performans sağlar.

Sistemde programlanabilirlik:CPLD, bir IEEE Std üzerinden sistem içi programlanabilirliği destekler.1149.1 Ortak Test Eylem Grubu (JTAG) arayüzü, son donanım yapılandırmasında mantık cihazının programlanmasına ve yeniden programlanmasına izin verir.

Epm7256aetc144-10n blok diyagramı

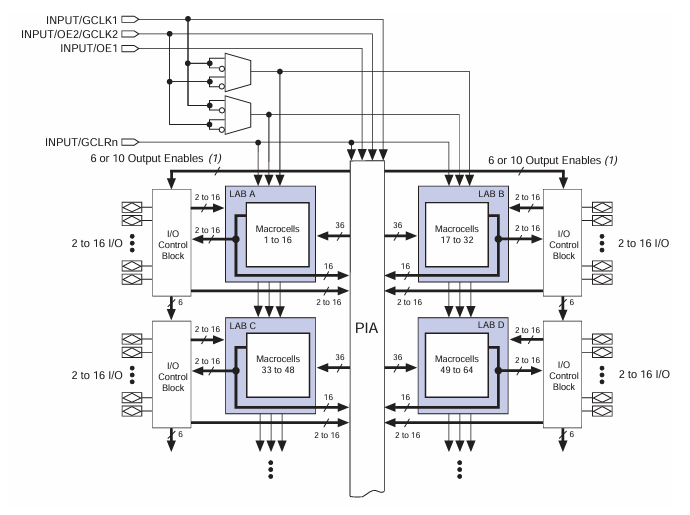

. Epm7256aetc144-10n bir Karmaşık programlanabilir mantık cihazı (CPLD) dört ile Mantık dizi blokları (laboratuvarlar) , her biri toplam 64 makro kümelik içeren 16 makro kümelik içerir.Bu makroeller hem kombinasyonel hem de sıralı mantığı ele alarak cihazı çeşitli dijital mantık uygulamaları için esnek hale getirir.CPLD'nin merkezinde Programlanabilir ara bağlantı dizisi (PIA)tüm laboratuvarları birbirine bağlar, verimli sinyal yönlendirme sağlar.Her laboratuvar PIA ile 36 ara bağlantılı satır kullanarak iletişim kurar ve sinyallerin verimli bir şekilde paylaşılmasına ve işlenmesine izin verir.Cihazda, her iki tarafta Laboratuvar başına 2 ila 16 G/Ç pimlerini destekleyen G/Ç kontrol blokları bulunur.Bu bloklar, CPLD'yi harici devrelere bağlayarak giriş ve çıkış işlevlerini yönetmeye yardımcı olur.Global Saatler (GCLK1, GCLK2), Çıktı Etkinleştirir (OE1) ve Global Sıfırlama (GCLRN) gibi kontrol sinyalleri cihaz boyunca mantık işlemlerini senkronize etmeye yardımcı olur.Ek olarak, mantık kapıları saati yönetir ve sinyalleri sıfırlayarak düzgün çalışmayı sağlar.Bu CPLD, programlanabilirlik, verimli sinyal yönlendirme ve güvenilir G/Ç kontrolü sunan yüksek hızlı mantık işleme için tasarlanmıştır, bu da gömülü sistemler, iletişim ve endüstriyel otomasyon için uygun hale getirir.

Epm7256aetc144-10n özellikleri

Tip	Parametre
Üretici	Altera/Intel
Seri	Max® 7000A
Ambalajlama	Tepsi
Parça durumu	Modası geçmiş
Programlanabilir Tür	Sistemde programlanabilir
Gecikme Süresi TPD (1) Maks.	10 ns
Voltaj besleme - iç	3V ~ 3.6V
Mantık öğelerinin/blokların sayısı	16
Makroel sayısı	256
Kapı Sayısı	5000
G/Ç sayısı	120
Çalışma sıcaklığı	0 ° C ~ 70 ° C (TA)
Montaj türü	Yüzey montajı
Paket / Dava	144-LQFP
Tedarikçi Cihaz Paketi	144-TQFP (20x20)
Temel Ürün Numarası	EPM7256

EPM7256AETC144-10N Uygulamalar

Yapay zeka

Bu CPLD, AI algoritmalarının verimli bir şekilde işlenmesi için gereken karmaşık hesaplamaları işlemek ve AI uygulamalarında hem hız hem de güvenilirliği artırarak AI donanım hızlandırıcılarında kullanılır.

5G teknolojisi

5G iletişim alanında, EPM7256AETC144-10N, sinyal işleme ve iletişim protokollerini yönetmek için en iyisidir.Yüksek hızlı mantık işlemleri, yeni nesil kablosuz sistemlerde gereken hızlı işlemeyi kolaylaştırır.

Bulut bilişim

Veri merkezleri içinde, bu cihaz işleme yeteneklerini geliştirir, yüksek miktarda veri ve karmaşık hesaplamaları yönetmek için bileşen görevi görür ve bulut hizmetlerinin altyapısını destekler.

Tüketici Elektroniği

CPLD, tüketici elektroniğinde televizyonlar ve oyun konsolları gibi uygulamalar bulur ve burada cihaz işlevlerini ve deneyimini geliştiren özel mantık işlevleri gerçekleştirir.

Kablosuz teknoloji

Kablosuz iletişim cihazlarında sinyalleri modüle etmek ve demodüle etmek için kullanılır, bu da yönlendiriciler ve hücresel modemler gibi cihazlarda etkili ve verimli iletişim sağlar.

Endüstriyel kontrol

Bu cihaz, makineleri kontrol ettiği ve süreçleri yönettiği ve verimlilik ve güvenliğin artmasına katkıda bulunan endüstriyel ortamlarda otomasyon sistemlerinin ayrılmaz bir parçasıdır.

Nesnelerin İnterneti (IoT)

IoT cihazlarında, EPM7256AETC144-10N, akıllı evlerde ve endüstrilerdeki bağlı cihazların sorunsuz çalışması için harika olan veri işleme ve iletişim görevlerini yönetir.

Tıbbi ekipman

CPLD, veri toplama ve sinyal işleme gibi görevler için tıbbi cihazlarda uygulanır, tıbbi teşhis ve tedavi ekipmanlarının güvenilirliği ve verimliliği konusunda rol oynar.

EPM7256AETC144-10N Benzer Parçalar

• Epm7256aetc100-7

• Epm7256aetc144-7

• EPM7256AETC100-5N

EPM7256AETC144-10N Avantajları

Yüksek mantık yoğunluğu

Bu cihaz, tek bir çip içinde karmaşık mantık devrelerinin uygulanmasına izin veren 256 makro ve yaklaşık 5.000 kullanılabilir kapıyı paketler.Bu yüksek mantık yoğunluğu, daha entegre ve kompakt tasarımları kolaylaştırarak genel bileşen sayısını azaltır ve kart düzenlerini basitleştirir.

Sistem Programlanabilirliği (ISS)

Bir IEEE std üzerinden sistem içi programlanabilirlik sunar.1149.1 JTAG Arayüzü, EPM7256AETC144-10N, doğrudan devre içinde kolay programlama ve yeniden programlama sağlar.Bu özellik, hızlı prototipleme ve yinelemeli tasarım süreçleri için paha biçilmezdir, bu da çipin değiştirilmesine gerek kalmadan ayarlamalar yapmayı sağlar.

Hızlı yayılma gecikmesi

Sadece 10 ns'lik maksimum yayılma gecikmesi ile bu CPLD, yüksek hızlı veri işleme ve video işleme ve yüksek frekanslı ticaret sistemleri gibi zamanında yanıtlar gerektiren uygulamalar için giriş ve çıkışların hızlı bir şekilde işlenmesini sağlar.

Düşük güç tüketimi

3.3V besleme voltajı üzerinde çalışan EPM7256AETC144-10N, enerji verimliliği için optimize edilmiştir.Bu düşük güç tüketimi, güç yönetiminin operasyonel ömrü uzatmak için iyi olduğu taşınabilir ve pille çalışan cihazlarda faydalıdır.

Kapsamlı G/Ç özellikleri

Cihaz, kapsamlı bağlantı seçenekleri sunan 120 G/Ç pimi ile donatılmıştır.Bu, çok çeşitli çevre birimleri ve diğer sistem bileşenleri ile esnek arayüze izin verir, bu da onu karmaşık çok cihazlı ortamlara son derece uyarlanabilir hale getirir.

Kalıcı Olmayan Yapılandırma Depolama

EEPROM tabanlı belleği sayesinde CPLD, güç kapatıldıktan sonra bile yapılandırma ayarlarını korur ve cihaz işlevselliğinin güç döngüleri arasında tutarlı kalmasını sağlar.Bu özellik, sık yeniden yapılandırmaya gerek kalmadan güvenilir, uzun vadeli performans gerektiren uygulamalar için gereklidir.

EPM7256AETC144-10N Programlama Adımları

EPM7256AETC144-10N cihazının programlanması Altı aşamalı bir sistem içi programlama (ISS) işlemi içerir:

1. ISS'yi girin: Bu adım, cihazın giriş ve çıkış parçalarının normal kullanımdan programlama moduna sorunsuz bir şekilde geçmesini sağlar.Yaklaşık 1 milisaniye sürüyor.

2. Kimliği kontrol edin: Programlamaya başlamadan önce cihaz kendi kimliğini kontrol eder.Bu adım çok hızlı.

3. Toplu silme: Bu, cihazdan önceki tüm verileri temizler.Bunu, her şeyi silmek için bir komut alarak ve daha sonra her şeyin silindiğinden emin olmak için 100 milisaniye bekleyerek yapar.

4. Program: Yeni verilerin cihaza yerleştirildiği yer burasıdır.Her veri parçası için, cihazdaki doğru adrese gönderilir ve daha sonra özel bir darbe düzgün bir şekilde saklandığından emin olur.

5. Doğrulama: Programlamadan sonra cihaz, tüm verilerin geri okuyarak ve olması gerektiği ile karşılaştırılarak doğru şekilde saklanıp saklanmadığını kontrol eder.

6. ISS'den çıkın: Bu adım, cihazı programlama modundan normal kullanım moduna geri değiştirir.Ayrıca yaklaşık 1 milisaniye sürer.

Programlama için gereken toplam süre, her nabzın ne kadar sürdüğüne ve verilerin cihazın içine ve dışına ne kadar hızlı geçebileceğine bağlıdır, bu da programlama saatinin hızından ve ne kadar veri işleneceğinden etkilenir.Farklı cihazlar farklı zaman alabilir, çünkü program için farklı miktarlarda bellek vardır.

EPM7256AETC144-10N Paket Pin-Out Diyagramı

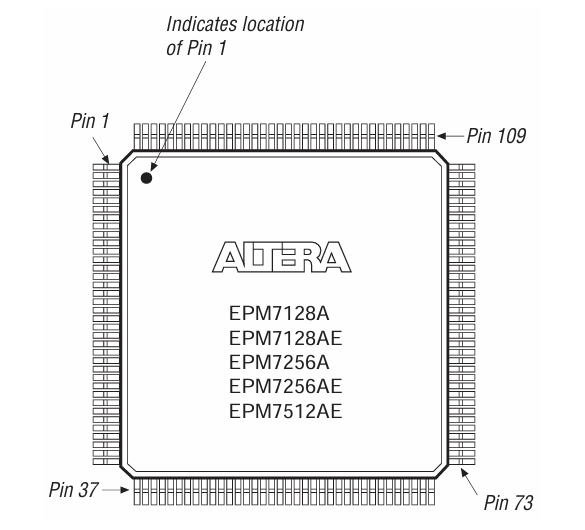

Diyagram, EPM7256AETC144-10N Paket Anahat ve Pin Numaralandırmasını gösterir.Bu çip bir TQFP-144 (144 pimli ince dörtlü düz paket), yani dört tarafın hepsinde ince adımlar vardır.Pim 1 konumu küçük bir nokta ile işaretlenir ve pim numaraları paketin etrafında saat yönünün tersine artar.Pin 1, pim 37, pim 73 ve pim 109 gibi anahtar referans pimleri PCB düzeneği sırasında oryantasyona yardımcı olur.Anahat boyutları, uygun PCB bağlantı oluşturmayı sağlamak için çipin fiziksel boyutunu tanımlar.Pinout düzenlemesi, verimli sinyal yönlendirmesine izin vererek karmaşık mantık uygulamaları için uygun hale getirir.EPM7256AE, 256 makro kümelik ve sistem içi programlanabilirlik içeren Max 7000A CPLD serisinin bir parçasıdır.-10N eki 10 ns hız derecesi ve kurşunsuz bir paket gösterir.

EPM7256AETC144-10N Üretici

EPM7256AETC144-10N, orijinal olarak Altera Corporation tarafından geliştirilen ve daha sonra satın alınan karmaşık bir programlanabilir mantık cihazıdır (CPLD) Intel Corporation satın alımdan bu yana Intel, bu cihazın ait olduğu Max® 7000A serisi de dahil olmak üzere Altera’nın FPGA ve CPLD ürün hatlarının resmi üreticisi oldu.EPM7256AETC144-10N, JTAG (IEEE 1149.1) aracılığıyla sistem içi programlanabilirliği (ISS) destekleyen yüksek performanslı, düşük güçlü uygulamalar için tasarlanmıştır.Intel, Altera’nın CPLD teknolojisini devralmasına rağmen, bu cihaz o zamandan beri durduruldu ve şimdi eski olarak sınıflandırıldı, yani Intel artık aktif üretimde üretmiyor veya destekliyor.

Çözüm

EPM7256AETC144-10N, AI, 5G, bulut bilişim, endüstriyel makineler, IoT ve tıbbi cihazlarda kullanılan güçlü ve esnek bir CPLD'dir.Verileri hızlı bir şekilde işler, az güç kullanır ve devreden çıkarmadan kolay yeniden programlamaya izin verir.Hala istikrarlı bir performansla programlanabilir mantığa ihtiyaç duyan eski tasarımlar için yararlıdır.İster bu CPLD ile çalışıyor olun, ister benzer alternatifler arıyor olun, tasarımını, programlamasını ve faydalarını anlamak, yüksek hızlı dijital uygulamalarda en iyi şekilde kullanmanıza yardımcı olabilir.

Veri Sayfası PDF

EPM7256AETC144-10N Veri Sayfaları:

Max 7000a.pdf
