CD4511BE için Kapsamlı Kılavuz: Pinout, Eşdeğer, Uygulamalar ve Veri Sayfası ile BCD ila 7 segment kod çözücü

CD4511BE, çok çeşitli ekran uygulamalarında yaygın olarak kullanılan çok yönlü bir BCD (ikili kodlu ondalık) ila 7 segment kod çözücüdür.Bu makalede, veri sayfasını ve pin yapılandırmasını anlamaktan uygulamaları ve devre tasarımlarını keşfetmeye kadar özelliklerine derinlemesine dalıyoruz.İster ekran sürücüleri hakkındaki bilginizi geliştirmek ister pratik devre entegrasyon ipuçları aramak isteyin, CD4511be için bu kapsamlı kılavuz, modern elektronik projelerdeki yeteneklerinden etkili bir şekilde yararlanmak için gerekli bilgileri sağlayacaktır.

Katalog

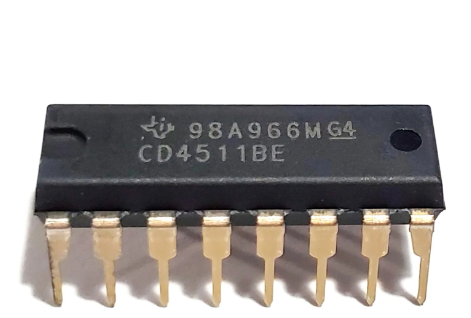

CD4511BE Genel Bakış

. CD4511be, uyarlanabilir bir BCD ila 7 segment LED mandal kodlayıcı sürücüsü, 16 pimli DIP CMOS paketinde kapsüllenir.Bu bileşen, CMOS mantığını çok sayıda ekran uygulamasındaki performansını artıran NPN bipolar transistör çıkışlarıyla benzersiz bir şekilde birleştirir.

CMOS mantığının CD4511Be'deki NPN bipolar transistör çıkışlarıyla entegrasyonu, gürültü direncini yükseltirken minimum güç tüketimi sağlar.Sürüş LED'leri ve benzer ekranlar için 25mA'ya kadar becerikli bir şekilde kaynak yapar.Lamba testi girişleri her bir ekran segmentinin basit testini kolaylaştırır.Bu özellik, segmentlerin karmaşık kurulumlar gerektirmeden operasyonel olduğunu garanti eder.Blanking girişi, ekranın yoğunluğunu manipüle etmek için değerli bir araçtır.Parlaklık ayarlamalarının çeşitli çevresel aydınlatma koşullarına uymasını sağlar.Bu esneklik hem iç hem de dış mekan ortamlarında faydalıdır.Mandal girişleri, BCD kodlarını korumak için tasarlanmıştır ve dalgalanan giriş sinyallerine rağmen kararlı çıkış sağlar.

Bu işlevsellik titremeyi en aza indirir ve tutarlı ekran performansını teşvik eder.CD4511be'nin dikkate değer bir gücü, birkaç sinyali çoğaltma ve aynı anda birden fazla ekranı yönetme yeterliliğidir.Bu özellik devre tasarımını kolaylaştırır ve bileşen sayısını azaltır, böylece hem tüketici elektroniği hem de endüstriyel uygulamalardaki entegrasyonunu basitleştirir.CD4511BE, Hermetik, Plastik Daldırma, Küçük-Gizli ve İnce Shrink Küçük-Gizli de dahil olmak üzere çeşitli paket formatlarında sunulmaktadır.Bu farklı ambalaj seçenekleri, kompakt el cihazlarından geniş endüstriyel kontrol panellerine kadar çeşitli tasarım gereksinimleriyle uyumluluğu garanti eder.

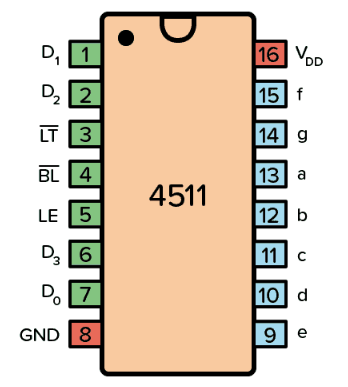

CD4511be Pinout

Pin İsim	Pin #	Tip	Tanım
VDD	16	Güç	Besleme voltajı (+3 ila +15V)
Gnd	8	Güç	Zemin (0V)
A-F	9-15	Çıktı	İçin çıktılar 7 segment ekran
D0-D3	7, 1, 2, 6	Giriş	4 bit veri girişi
Lt	3	Giriş	Lamba testi.Dönüş Düşük olduğunda tüm segmentlerde.
Bl	4	Giriş	Blanking testi. Düşük olduğunda tüm segmentleri kapatın.
LE	5	Giriş	Mandal etkinleştir. Yüksek olduğunda mevcut durumu depolar.

CD4511be CAD modelleri

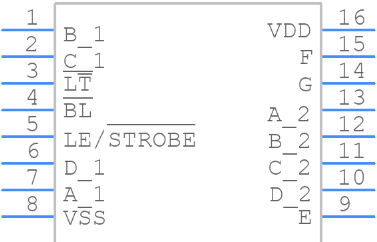

Sembol

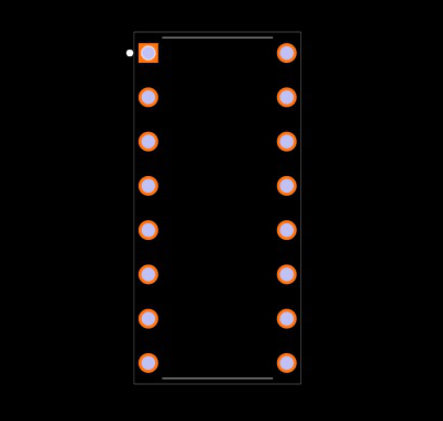

Ayak izi

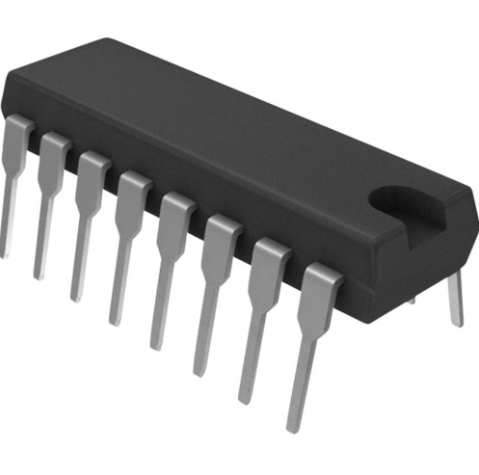

3D Modeller

CD4511BE'nin özellikleri

Tip	Parametre
Yaşam döngüsü Durum	AKTİF (Son güncellendi: 2 gün önce)
Fabrika Kurşun zamanı	8 Haftalar
Temas etmek Kaplama	Altın
Takılmak	Başından sonuna kadar Delik
Montaj Tip	Başından sonuna kadar Delik
Sayı pinler	16
Ağırlık	951.693491mg
İşletme Sıcaklık	-55 ° C ~ 125 ° C
Ambalajlama	Tüp
Jesd-609 Kodlamak	E4
Parça Durum	Aktif
Nem Duyarlılık Seviyesi (MSL)	1 (Sınırsız)
Sayı son	16
ECCN Kodlamak	Ear99
Gerilim - Tedarik	3V ~ 18V
terminal Konum	ÇİFT
Sayı işlevler	1
Tedarik Gerilim	5V
Temel Parça numarası	CD4511
Pin Saymak	16
İşletme Besleme voltajı	3.3v
Polarite	Ters çevremeyen
Tedarik Voltaj-min (VSUP)	3V
Konfigürasyon	7 Segment
Sayı kanal	4
Arayüz	BCD
İşletme Tedarik Akımı	40na
Yük Kapasitans	50pf
Güç Dağılma	500MW
Yayılma Gecikme	1.32 μs
Hareketsiz Akım	100μA
Dönüş Gecikme süresinde	1.32 μs
Mantık İşlev	Kod çözücü, İnverter, mandal
Sayı Girişlerin	4
Mantık IC tipi	Yedi Segment kod çözücü/sürücü
Sayı kapılar	1
Görüntülemek Tip	NEDEN OLMUŞ
Giriş Kapasitans	5pf
Düşük Seviye Çıktı Akımı	4.2mma
Güç Tedarik Akım Max (ICC)	0.3mA
Sayı çıkış hatlarının	7
Giriş Koşullandırma	Mandallı
Yükseklik	5.08mm
Uzunluk	19.3mm
Genişlik	6.35mm
Kalınlık	3,9 mm
ULAŞMAK SVHC	HAYIR SVHC
Radyasyon Sertleştirme	HAYIR
ROHS Durum	ROHS3 Uyumlu
Yol göstermek Özgür	Yol göstermek Özgür

CD4511be'nin özellikleri

Özellik	Tanım
Yüksek Çıktı kaynak kullanımı	Yukarı 25mA'ya kadar
Tedarik voltaj aralığı	İtibaren 3V ila 18V
Giriş BCD kod depolama için mandallar	Sağlayan BCD girişi için depolama
Test edilmiş hareketsiz akım	% 100 20V'de test edildi
Maksimum Giriş Akımı	1µA 18V'de (tam paket sıcaklık aralığı), 100na 18V (25 ° C)
Parametrik derecelendirme	5V, 10v ve 15v
İşletme sıcaklık aralığı	-55 ° C 125 ° C'ye kadar

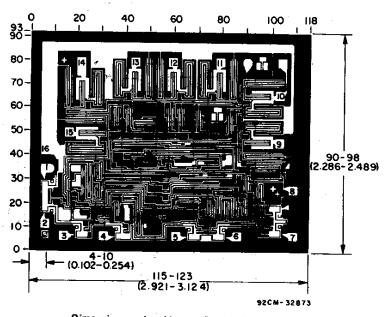

Çip boyutu

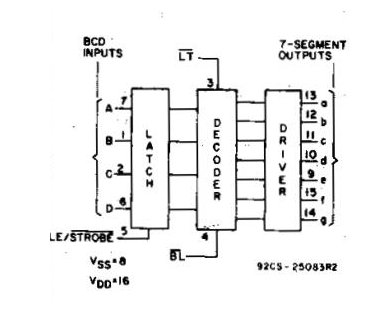

CD4511be blok diyagramı

CD4511be uygulamaları

LED ekran sürücüleri

CD4511BE, ağırlıklı olarak Common-katod LED ekranlarını sürmek için kullanılır.BCD girişini yorumlama ve karşılık gelen 7 segmentli bir ekrana dönüştürme yeteneği, dijital saatler, hesap makineleri ve dijital sayaçlar gibi çeşitli cihazlarda yerini bulur.CD4511BE'nin bu cihazlara dahil edilmesi sadece okunabilirliği değil, aynı zamanda operasyonel performansı da arttırır, net ve hassas çıktıya sahiptir.Bu özel uygulama, çipin birden fazla 7 segmentli ekranın arabirimini basitleştiren yetkin kod çözme özelliklerinden yararlanır.

Çoğaltma

Çoğullama dünyasında, CD4511Be, birden fazla ekranı yönetmek için gereken pim sayısını zayıflatarak işlemleri optimize eder.Bu, alan ve arayüz sınırlamalarının mevcut bağlantı hatlarının sayısını kısıtladığı sistemlerde çoğunlukla faydalıdır.CHIP, çok amaçlı ekran panoları için bağlantıyı aktarır, bu da çok sayıda ekran biriminin tandem içinde sorunsuz bir şekilde çalışmasını sağlar, böylece deneyiminizi senkronize ve net görsel bilgilerle zenginleştirir.

Akkor ekran kontrolü

Akkor ekranları yönetirken, CD4511be övgüye değer çok yönlülük sergiler.Sağlam çıktı özellikleri, akkor segmentlerin tutarlı ve güvenilir sinyaller almasını garanti ederek, eski sistemlerin kullanıldığı veya yüksek ortam koşullarına dayanıklılığın baskın olduğu ayarlarda avantajlı hale getirir.Bu çipin güvenilirliği, akkor ekranların değişen elektriksel özellikleriyle karşılaştığında bile uzun süreli, kararlı çalışma sağlar.

Düşük voltajlı floresan ekranlar

CD4511be, düşük voltajlı floresan ekranları içeren uygulamalarda mükemmeldir.Çipin, ekran kalitesinden ödün vermeden farklı voltaj seviyelerini kullanma yetkinliği, pille çalışan cihazlar ve enerji tasarruflu ekran sistemleri için ideal hale getirir.Bu esneklik sadece düşük güçlü tüketim uygulamalarına uygunluğunun altını çizmekle kalmaz, aynı zamanda farklı ekran tipleriyle uyumluluğunu vurgular ve çeşitli elektronik tasarımlarda uygulamasını genişletir.

CD4511be alternatifleri

CD4511BF3A

CD4511BF

CD4511be üreticisi

Merkezi Dallas, Teksas'ta bulunan Texas Instruments Inc., Amerikan yarı iletken manzarasında etkili bir güç olarak duruyor.Analog yongalar ve gömülü işlemciler üretmede mükemmeldir.Bu ürünler birlikte şirketin gelirinin% 80'inden fazlasını üretir.Bu önemli katkı, Texas Instruments'ın dünya çapında ilk on yarı iletken firması arasında olmasını sağladı.

Texas Instruments, yarı iletken endüstrisinde sağlam bir üne kavuşuyor.Bunu yenilik ve kaliteye sarsılmaz bir bağlılıkla kazandı.Analog ve gömülü işleme ürünleri, tüketici elektroniğinden endüstriyel ekipmanlara kadar çeşitli sektörlerde uygulamalar bulur.Onlarca yıllık tutarlı, yüksek performanslı çözümler, müşterilerle kalıcı ilişkileri sağlamlaştırmıştır.

Texas Instruments'ın teknolojik gücü, sofistike ürün teklifleri ile gösterilmiştir.CD4511be, şirketin karmaşık elektronik fonksiyonları kolaylaştıran entegre devrelerin hazırlama becerisinin en iyi örneğidir.Bu ürün, Texas Instruments'ın yarı iletken teknolojisinde öncü rolünü vurgulayarak dijital ekran uygulamalarındaki verimliliği ve işlevselliği için hayranlık uyandırıyor.

CD4511be Paketi

Paket Anahat

Plastik çift satırlı paket

CD4511be boyutları

Boyut	Değer
Yükseklik	5.08 mm
Uzunluk	19.3 mm
Kalınlık	3.9 mm
Genişlik	6.35 mm

CD4511be'nin uygulanması

CD4511BE'yi verimli bir şekilde çalıştırmak için, VDD pimini güç kaynağının pozitif tarafına ve GND pimini yere bağlayarak başlatın.Bu entegre devre (IC), çeşitli uygulama ihtiyaçlarına hitap ederek 3V ila 15V voltaj aralığında çalışabilir.

İkili kodlu ondalık girişler: CD4511BE, D0 ila D3 pimleri yoluyla ikili kodlu ondalık (BCD) girişlerini kabul etmek için tasarlanmıştır.Bu girişler, 7 segmentli ekranda görüntülenen basamağı tanımlayarak verilerin doğru bir şekilde tasvir edilmesini sağlar.Üretim ayarlarında, BCD girişleri otomatik test sistemlerinin ayrılmaz bir parçasıdır.Bu girdiler, üretim hatlarında hızlı ve hassas veri görselleştirmeyi kolaylaştırarak gecikmeleri ve hataları önler.

7 segmentli ekran çıkışları: IC'nin çıkış pimleri (A'dan G) 7 segmentli ekrandaki karşılık gelen segmentlere bağlanır.Bu, doğru ondalık temsil için spesifik segmentlerin aydınlatılmasını düzenler.Her bir çıkış pimi için genellikle akım sınırlayıcı dirençleri dahil edebilirsiniz.Bu uygulama sadece ekran LED'lerini korumakla kalmaz, aynı zamanda hem performansı hem de dayanıklılığı optimize ederek işlevselliklerini de uzatır.

LT PIN ile Segment Testi: LT (LAMP Testi) pimi kapsamlı bir segment testi için anahtardır.Bu pim düşük olarak ayarlandığında, tüm görüntüleme segmentleri etkinleştirilir ve kapsamlı bir işlevsellik kontrolü sağlar.Prototip aşaması sırasında segmentlerin LT pimi üzerinden test edilmesi gerekir.Bu adım, daha karmaşık entegrasyon süreçlerine başlamadan önce zamanında değiştirmeleri sağlayan arızalı LED'leri tanımlar.

BL PIN ile Parlaklık Kontrolü ve PWM: BL (Blanking) pimini nabız genişliği modülasyonu (PWM) teknikleri ile kullanmak, ekran parlaklığını etkili bir şekilde yönetebilir.BL pimini düşük olarak söndürür, hem açık/kapalı kontrol hem de parlaklık modülasyon özelliklerini gösterir.Tüketici elektroniğinde, BL pim tabanlı PWM ayarlamaları yaygındır.Bu uyarlanabilirlik, ekranların değişen ortam ışığı ile uyumlu hale gelmesini sağlar ve memnuniyetinizi önemli ölçüde artırır.

LE PIN ile Veri Depolama: Görüntülenen değeri depolamak için LE (mandal etkinleştir) pimi kullanılır.LE pimi yüksek olduğunda, giriş değişikliklerine rağmen ekran çıkışı korunur.Düşük Özgürleşir olarak Ayarlama, ekranın giriş varyasyonlarını dinamik olarak yansıttığı normal çalışmaya devam eder.LE PIN'den yararlanmak dijital saatlerde ve benzer uygulamalarda yaygın bir uygulamadır.Bu, dalgalanan giriş sinyalleri ile bile, hassasiyet ve güvenilirliği artırma ile bile kararlı bir ekran çıkışı sağlar.

Karşılaştırılabilir özellikler

Parça numarası	Üretici	Paket / Dava	Giriş sayısı	Pin sayısı	Mantık işlevi	Çıktı hatlarının sayısı	Yayılma gecikmesi	Düşük seviyeli çıkış akımı	Besleme voltajı
CD4511be	Texas enstrümanları	16-dip (0.300, 7.62mm)	4	16	Kod çözücü, inverter, mandal	7	1.32 μs	4.2 Ma	5 V
CD74HC138E	Texas enstrümanları	16-dip (0.300, 7.62mm)	3	16	Decoder, Demultiplexer, Demux	8	45 ns	-	5 V
SN74HCT138N	Texas enstrümanları	16-dip (0.300, 7.62mm)	3	16	Kod çözücü, Demultiplexer	-	45 ns	-	5 V
MC74HCT138ANG	Yarı iletkende	16-dip (0.300, 7.62mm)	3	16	Kod çözücü, Demultiplexer	-	45 ns	-	5 V
SN74HC138N	Texas enstrümanları	16-dip (0.300, 7.62mm)	3	16	Kod çözücü, Demultiplexer	-	30 ns	-	4.5 V

Veri Sayfası PDF

CD4511be Veri Sayfaları:

Silindirik pil tutucular.pdf

CD74HC138E veri sayfaları:

Silindirik pil tutucular.pdf

SN74HCT138N Veri Sayfaları:

Silindirik pil tutucular.pdf

SN54HCT138, SN74HCT138.pdf

MC74HCT138ANG Veri Sayfaları:

Silindirik pil tutucular.pdf

SN74HC138N Veri Sayfaları:

SN54HC138, SN74HC138.pdf

Sık sorulan sorular [SSS]

1. BCD ila 7 segment sürücüsü nedir?

BCD ila 7 segmentli sürücü, ikili kodlu ondalık (BCD) girişlerini 7 segmentli bir ekranın uygun segmentlerini etkinleştiren sinyallere çevirir.Bu işlem, doğru ve verimli sayısal ekranların gerekli olduğu dijital saatler ve enstrümantasyon panelleri gibi cihazlarda gerekli hale getirerek sayısal bilgilerin görsel temsil edilmesine izin verir.

2. CD4511BE hangi paket?

CD4511be, çift bir sıralı pakette (DIP-16) yerleştirilmiştir.Bu ambalaj standardı, çeşitli elektronik devrelere kurulum ve entegrasyon sağlar.Sağlam tasarımı, çok sayıda uygulamada güvenilirliği sağlayan özellikler, kullanım kolaylığı ve güvenli bağlantı sunar.

3. CD4511be ne yapıyor?

CD4511be, dijital giriş sinyallerini elektriksel çıkışlara dönüştürerek LED'ler ve diğer ekran cihazları için bir sürücü olarak çalışır, böylece belirli ekran segmentlerini aydınlatır.Bu işlev, hassas sayısal veri temsili gerektiren cihazlarda etkindir.Böyle bir sürücünün entegrasyonu, tüketici elektroniği ve endüstriyel uygulamalarda çok değerli olan ekran doğruluğu ve güvenilirliğine ulaşmada dikkate değer bir rol oynamaktadır.

4. CD4511BE için önerilen sıcaklık aralığı nedir?

CD4511be için önerilen çalışma sıcaklığı -55 ° C ila +125 ° C arasında kapsar.Bu geniş aralık, bileşenin en soğuk ortamlardan yoğun ısıya kadar çeşitli çevresel koşullar için uyarlanabilirliğini ve uygunluğunu vurgulamaktadır.Değişen sıcaklıklarda tutarlı performans talep eden projeler için CD4511be gibi bileşenleri genellikle seçebilirsiniz.

5. CD4511be kaç çıkış hattı var?

CD4511BE yedi çıkış hattına sahiptir.Her çıkış 7 segmentli bir ekranın ayrı bir segmentini kullanır.Bu mimari, net ve verimli dijital okumalar gerektiren, hem etkileşimi hem de veri yorumlamasını geliştiren sistemleri tasarlamak için önemlidir.
