FT234XD-R USB Kılavuzu: Pinout, Fonksiyonel Blok Diyagramı ve Alternatifler

Günümüz teknoloji ortamında, performans beklentileri artmaya devam ederken cihazlar küçülüyor.Kompakt tasarım ve güçlü işlevsellik arasında mükemmel bir dengeyi vuran en son USB-Serial UART arayüzü olan FT234XD-R'ye girin.Küçük bir 3mm x 3mm 12 pimli DFN paketinde planlanan bu arayüz, performansdan ödün vermeden alan kısıtlı uygulamalar için idealdir.Gelişmiş güç yönetimi özellikleri ile birlikte USB'yi UART sinyallerine verimli bir şekilde dönüştürme yeteneği, onu endüstriyel otomasyon, tüketici elektroniği ve daha fazlası için bir çözüm haline getiriyor.

Katalog

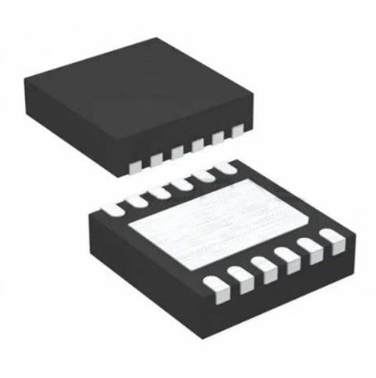

FT234XD-R'ye Genel Bakış

. FT234XD-R USB'yi, yoğun PCB düzenleri için avantajlı olan 3mm x 3mm 12 pimli DFN paketinde etkileyici kompaktlığı ile ayırt edilen seri UART arayüzüne basitleştirmeyi amaçlamaktadır.USB 2.0 spesifikasyonuna uygun olan bu cihaz, katı endüstri standartlarına bağlılığını gösteren USB-IF Test-ID (TID) 40001465 (Rev D) kazandı.Kategorisinde bir lider olan FT234XD-R, düşük güç tüketimi ile birlikte yüksek performans sunar.En son iletişim protokolleri için destek.Çeşitli donanım ortamlarında güvenilir veri aktarımı.

Uygulamada, FT234XD-R, UART dönüşümüne verimli USB talep eden senaryolarda paha biçilmez olduğunu kanıtlamaktadır.Kompakt tasarımı, uzlaşmadan işlevselliği artırarak çok sayıda cihaza sorunsuz bir şekilde dahil edilmesini sağlar.Gerçek uygulamalar endüstriyel kontrol sistemlerini, tüketici elektroniğini ve geliştirme araçlarını kapsar.Entegrasyonu, değişmez güvenilirlik ve alan verimliliği gerektiren ortamlara fayda sağlar.FT234XD-R'yi tasarımlarına entegre ettiğinizde, PCB düzeni, termal yönetim ve sinyal bütünlüğünü göz önünde bulundurmanız gerekir.

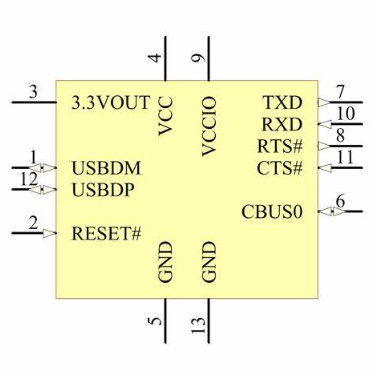

FT234XD-R pim yapılandırması

Pin No.	İsim	Tip	Tanım
4	VCC	GÜÇ Giriş	5 V (veya 3.3V) IC'ye arz
9	VCCIO	GÜÇ Giriş	1.8V - IO hücreleri için 3.3V arz
3	3.3vout	GÜÇ Çıktı	3.3v 50mA'da çıktı.VCCIO'ya güç vermek için kullanılabilir.VCC 3.3V olduğunda;Pim 3 bir giriş pimi ve pim 4'e bağlanmalıdır.
5, 13	Gnd	GÜÇ Giriş	0V Toprak girişi.
1	USBDM	Giriş/Çıktı	USB Veri sinyali eksi.
12	USBDP	Giriş/Çıktı	USB Veri sinyali artı.
2	Sıfırla#	GİRİŞ	Sıfırlamak giriş (aktif düşük).
7	TXD	Çıktı	Aktarmak Asenkron veri çıkışı.
10	RXD	Giriş	Alıcı Asenkron veri girişi.
8	RTS#	Çıktı	Rica etmek Kontrol çıkışı / el sıkışma sinyali göndermek için.
11	CTS#	Giriş	Temizlemek Kontrol girişi / el sıkışma sinyali göndermek için.
6	Cbuso	G/Ç	Yapılandırılabilir CBUS I/O PIN.Bu PIN'in işlevi cihaz MTP belleğinde yapılandırılmıştır.

FT234XD-R CAD modeli

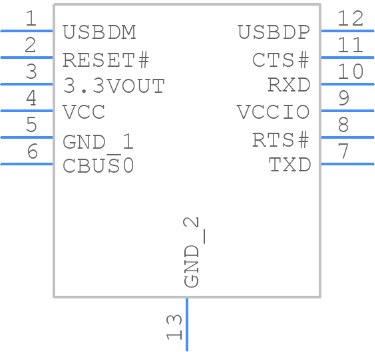

Sembol

Ayak izi

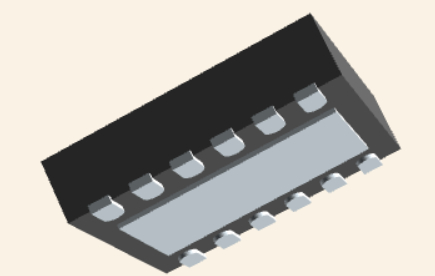

3D Temsil

FT234XD-R'ye alternatifler

• FT234XD-T

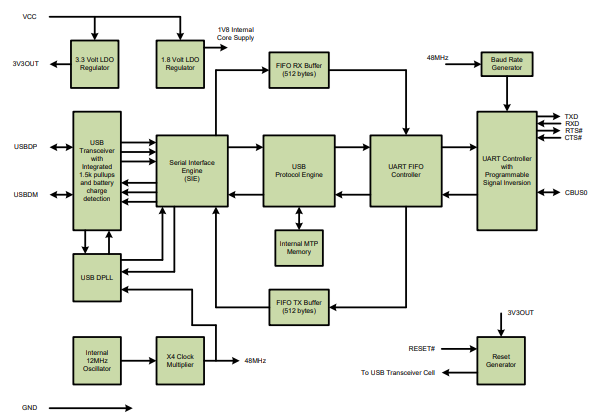

FT234XD-R blok diyagramı

FT234XD-R için Ortak Uygulamalar

USB'den seri iletişim

FT234XD-R, USB'yi RS232, RS422 veya RS485 formatlarına dönüştürmede büyük bir kullanım bulur ve eski sistemler ve modern USB arayüzleri arasındaki boşluğu doldurur.Eski sistemlerin çağdaş USB teknolojileriyle zahmetsizce etkileşime girmesini sağlar.

Miras çevre birimlerini geliştirmek

USB bağlantısını eski çevre birimlerine entegre ederek, FT234XD-R bu cihazlara yeni bir hayat verir.Sadece işlevselliklerini arttırmakla kalmaz, aynı zamanda kullanılabilirliği arttırır ve kapsamlı revizyonlara olan ihtiyacı arttırır.

Modüler tasarım ve prototipleme

Modüler sistemler tasarlarken, FT234XD-R denkleme esneklik ve ölçeklenebilirlik getirir.Bu özellik, hızlı prototipleme ve titiz testlerin inovasyonun yolunu açtığı geliştirme senaryolarında gerekli hale gelir.

Telekomünikasyon desteği

FT234XD-R, telekomünikasyon cihazlarında hücreselden kablosuz telefonlara kadar aktif bir rol oynar.Verimli USB veri transferlerini yönetme yeteneği, hem geliştirmeyi hem de uygulamaları destekleyerek iletişim teknolojisindeki ilerlemeleri teşvik eder.

MCU'lar, PLD'ler ve FPGA'larla entegrasyon

FT234XD-R'nin mikrodenetleyici birimlerine (MCU'lar) dahil edilmesi, programlanabilir mantık aygıtları (PLD'ler) veya alan programlanabilir kapı dizileri (FPGAS) veri değişim sürecini basitleştirir.Bu entegrasyon tasarım karmaşıklığını azaltır ve genel sistem verimliliğini artırır.

Ses ve düşük bant genişliğinde video verileri

Dijital ses arabirimleri gibi kesin ses veri aktarımına ihtiyaç duyan uygulamalar için FT234XD-R, güvenilir USB tabanlı çözümler sunar.Ayrıca, basit video akışı gereksinimleri için uygun düşük bant genişliğinde video verilerini destekler.

USB akıllı kart okuyucuları

FT234XD-R, güvenli veri işlemleri ve sağlam erişim kontrol sistemleri için gerekli olan USB akıllı kart okuyucularını destekler.Bu, çeşitli uygulamalara önemli bir güvenlik katmanı ekler.

USB enstrümantasyon arayüzü

USB enstrümantasyonu için bir arayüz olarak hizmet veren FT234XD-R, veri toplama ve analiz görevlerine yardımcı olur.Bu işlevsel, teknik ve bilimsel araştırmalarda çok değerlidir, kesin ve güvenilir veri işleme sağlar.

Yenilik ve verimliliği artırmak

FT234XD-R’nin tasarımlarında ve uygulamalarında verimlilik ve yenilik sınırlarını zorlamak için karmaşık yeteneklerini kullanabilirsiniz.Fikirleri işlevsel, aerodinamik çözümlere dönüştüren bir katalizör görevi görür.

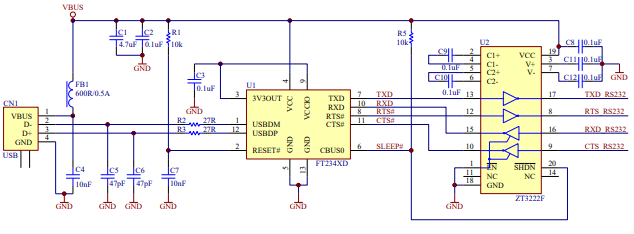

FT234XD-R içeren örnek devre

Eşlik eden şekilde gösterildiği gibi açıklayıcı bir örnek, FT234XD'nin USB ila RS232 dönüştürücü olarak kullanımını gösterir.Bu kurulumda, FT234XD'nin 3V3 mantık seviyelerini RS232 standardına dönüştürmek için bir 3V3 TTL ila RS232 seviye dönüştürücü IC kullanılır.Zywyn'in çizgi sürücüleri gibi çeşitli cihazlar, USB askıya alma modu sırasında güç tüketimini en aza indirmek için SHDN# pimini kullanarak bu seviye değişimini etkili bir şekilde işleyebilir.Özellikle, bu konfigürasyonla uyumlu olan Zywyn ZT3222F, 1000K baud'a kadar veri oranlarında RS232 iletişimini destekler.

FT234XD-R'nin uygulanması, USB ve RS232 arayüzleri arasında kesintisiz dönüşüm sağlar ve elektronik tasarımlarda çeşitli avantajlar sağlar.Zywyn tarafından sağlanan gibi bir 3V3 TTL'ye RS232 seviye dönüştürücü IC'ye entegre ederek, tasarımlar çok çeşitli RS232 cihazlarla uyumluluğu koruyabilir.Ayrıca, modern devre tasarımları genellikle enerji tasarruflu bileşenler gerektirir;Bu ihtiyaçları karşılamak için Zywyn Line sürücülerindeki SHDN# PIN özelliğinin gereklidir.Bu, çoğunlukla cihaz USB askıya alma moduna girdiğinde, böylece taşınabilir uygulamalarda pil ömrünü uzattığında, genel güç tüketimini azaltmaya önemli ölçüde katkıda bulunur.

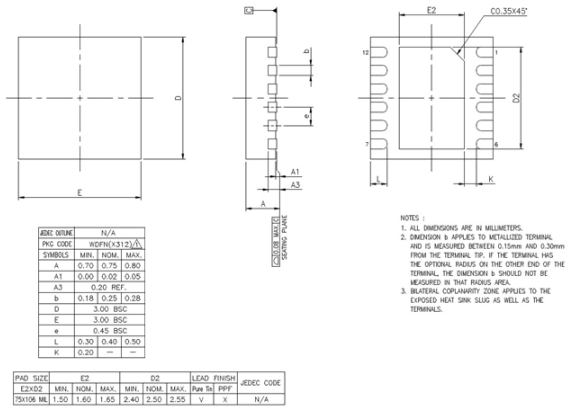

FT234XD-R paketi

FT234XD-R spesifikasyonları

Benzer parçalarla birlikte FTDI (Future Technology Cihazları International Ltd) FT234XD-R için iyi yapılandırılmış bir tablo.

Tip	Parametre
Fabrika Kurşun zamanı	11 Haftalar
Takılmak	Yüzey Takılmak
Paketi / Dava	12-VFDFN Maruz kalan ped
Sayı pinler	12
İşletme Sıcaklık	-40 ° C 85 ° C'ye kadar
Ambalajlama	Kaset & Reel (TR)
Yayınlanmış	2006
Parça Durum	Aktif
Nem Duyarlılık Seviyesi (MSL)	3 (168 saat)
Sayı son	12
Gerilim - Tedarik	2.97V 5.5V
terminal Konum	Çift
terminal Biçim	HAYIR Yol göstermek
Doruğa ulaşmak Geri akış sıcaklığı (° C)	260 ° C
Tedarik Gerilim	5V
terminal Saha	0.45 mm
Zaman @ Tepe geri akma sıcaklık-max (lar)	40
İşlev	Köprü, UART'a UART
Vasıf Durum	Olumsuz Nitelikli
İşletme Besleme voltajı	5V
Arayüz	Uart
İşletme Tedarik Akımı	8ma
Sayı Limanların	1
Nominal Tedarik Akımı	8ma
µps/µcs/periferik ICS tipi	OTOBÜS Kontrolör, evrensel seri otobüs
Veri Oran	3 MBPS
Protokol	USB
USB Standart	USB 2.0
Otobüs Uyumluluk	I2C
Ortam Sıcaklık aralığı yüksek	85 ° C
Yükseklik	800μm
Uzunluk	3 mm
Genişlik	3 mm
ULAŞMAK SVHC	HAYIR SVHC
ROHS Durum	ROHS Uyumlu
Kurşunsuz	Kurşunsuz

Veri Sayfası PDF

FT234XD-R veri sayfaları:

Ft234xd.pdf
