USB-C Pinout ve Özellikleri

USB-C veya USB Type-C, yüksek hızlı veri aktarımı ve verimli güç dağıtımını sunan bağlantı standartlarında önemli bir ilerlemedir.Veri aktarım oranları 10 GB/s'ye kadar ulaşan ve 100W'a kadar güç yeteneklerine ulaştığında, USB-C hızla modern elektronik cihazlar için evrensel standart haline gelmiştir.Bu standardizasyon, bağlantıları basitleştirir ve dizüstü bilgisayarlar, akıllı telefonlar ve çevre birimleri de dahil olmak üzere çok çeşitli cihazlarda performansı büyük ölçüde artırır.USB-C arayüzü birçok özelliğe sahiptir: kullanıcı dostu geri dönüşümlü bir konektör, birden fazla veri aktarım standardı destek ve gelişmiş güç dağıtım müzakeresi.Bu özelliklerin her biri, USB-C'nin çok yönlülüğüne ve verimliliğine katkıda bulunarak onu çağdaş teknolojide önemli bir unsur haline getirir.Bu kılavuz, yaygın kullanımını ve faydasını destekleyen teknik ayrıntıları ve işlevleri açıklayan USB-C'nin pinout ve özelliklerinin özelliklerini araştırıyor.

Katalog

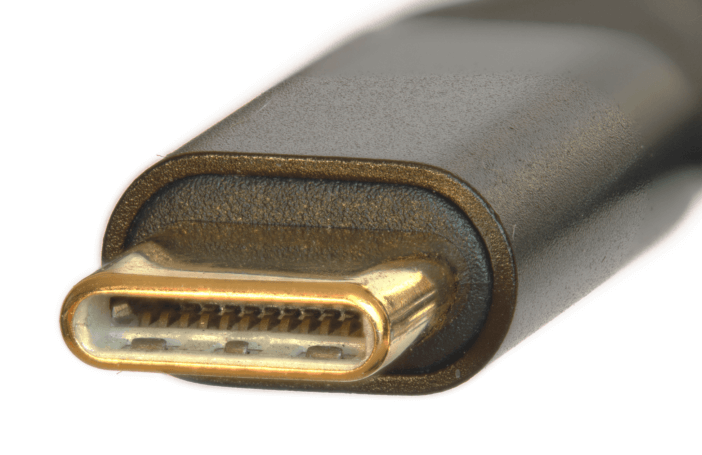

Şekil 1: USB-C

USB-C nedir?

USB-C veya USB Type-C, yüksek hızlı veri aktarımı ve verimli güç dağıtımını sağlayan modern bir bağlantı standardıdır.10 GB/s'ye kadar veri aktarım hızlarını destekler ve 100W'a kadar güç akışlarını işleyebilir.Bu çok yönlülük, USB-C'yi çağdaş cihazlar için evrensel bir standart haline getirerek hızlı veri alışverişi ve güçlü şarj özellikleri sağlar.USB-C, dizüstü bilgisayarlar, akıllı telefonlar ve çevre birimleri de dahil olmak üzere çeşitli cihazlarda yaygın olarak benimsenmiştir, çünkü bağlantıları basitleştirir ve performansı artırır.

USB-C özellikleri

Kırılabilir konektör

USB-C konnektörü, simetrik, kırılabilir bir tasarıma sahiptir ve onu çok kullanıcı dostu hale getirir.Belirli bir yönlendirme gerektiren eski USB konektörlerinden farklı olarak, USB-C fişi her iki yönde de bağlantı noktasına yerleştirilebilir.Bu değişiklik, bağlantı sürecini kullanıcılar için daha hızlı ve daha uygun hale getirir.Ayrıca, fişi doğru bir şekilde hizalamak için çoklu denemeye duyulan ihtiyaç, hem konektördeki hem de port üzerindeki aşınma ve yıpranmayı azaltır, bu da ömrünü uzatmaya yardımcı olur.

Çoklu Standartlar için Destek

USB-C arabirimi çeşitli USB standartlarını ve üçüncü taraf protokolleri destekleyerek farklı veri aktarımı ve video çıktı ihtiyaçları için kapsamlı bir çözüm haline getirir.USB-C, standart dosya transferleri ve periferik bağlantılar için 480 mbps'ye kadar veri aktarım hızları ile USB 2.0'ı destekler.Ayrıca, daha hızlı veri işleme için 5 Gbps'ye kadar hızlar sunan USB 3.0'ı da barındırır.USB 3.1 Gen 2 bunu daha da geliştirir ve yüksek çözünürlüklü video düzenleme ve büyük dosya transferleri için ideal olan 10 Gbps'ye kadar hız sağlar.

USB-C'nin çok yönlülüğü, USB olmayan veri protokollerini işlemesine izin vererek alternatif mod desteğiyle uzanır.DisplayPort Alternatif Modu, video ve ses sinyali iletimini sağlar, ayrı kablolar olmadan monitörlere ve TV'lere bağlantıları kolaylaştırır, daha az kablo ile kurulumları düzene sokar.USB-C aracılığıyla HDMI desteği, eski monitörler ve TV'ler gibi HDMI donanımlı cihazlara bağlantılara izin vererek farklı ekran teknolojilerinde uyumluluk sağlar.

Thunderbolt 3 USB-C ile entegrasyon, PCIE ve DisplayPort dahil olmak üzere birden fazla veri ve ekran protokolünü tek bir kabloyla birleştirir.Bu, 40 Gbps'ye kadar yüksek hızlı veri aktarımını ve yüksek performanslı harici sürücülerden 4K ekranlara kadar çeşitli cihazlara bağlantıları destekler ve ayrı konektörlere ihtiyaç duymadan en iyi performansı sağlar.USB-C ayrıca, taşınabilir cihazların mevcut konektörleri kullanan TV'ler ve projektörler gibi daha büyük ekranlara bağlanmasına izin veren mobil yüksek tanımlı bağlantıyı (MHL) destekler.Bu, mobil cihazlar için kullanışlıdır, sunumlar veya ekstra adaptörler veya kablolar olmadan medya oynatma için daha büyük ekranlar sağlar.

Güç Teslimat Müzakeresi

USB-C, USB Güç Dağıtım (PD) protokolü aracılığıyla yönetilen cihazlara çok fazla güç sağlama yeteneği için öne çıkıyor.USB-C, 20 volt ve 5 amper sağlayabilir, bu da maksimum 100 watt güç çıkışı ile sonuçlanır.Bu, dizüstü bilgisayarlar ve tabletler gibi daha büyük cihazların yanı sıra akıllı telefonlar gibi daha küçük cihazların şarj edilmesi için uygun hale getirir.Sabit güç çıkışlarına sahip eski standartların aksine, USB-C, cihazların doğru güç seviyesini seçmek için iletişim kurduğu dinamik güç müzakeresine izin verir.Bu, bağlı cihazın, şarj verimliliğini artırarak ve aşırı yüklemeyi önleyerek ihtiyaç duyduğu kesin güç miktarını almasını sağlar.

USB güç dağıtım, çeşitli voltaj ve akım seviyelerini destekler ve cihazların ihtiyaçlarına göre en verimli gücü çizmesine izin verir.Örneğin, bir akıllı telefonun 2A'da 5V'ye ihtiyacı olabilirken, bir dizüstü bilgisayar 5A'da 20V gerektirebilir.Bu esneklik USB-C'ye uyarlanabilir hale getirir ve enerji kullanımını optimize eder, atık ve ısı üretimini azaltır.

USB Type-C yuvası/fiş pimleri

Şekil 2: USB-C fiş pimleri

USB Type-C konektöründe, birçok kullanım sağlayan 24 pine sahiptir.Sekiz pim, hızlı dosya alışverişi için 10 Gbps'ye kadar oranları destekleyen süper yüzeyli veri aktarımını kullanır.Dört pim güç dağıtım içindir, 100 watt'a kadar desteklenir, USB-C'nin dizüstü bilgisayarları, güç harici cihazlarını ve cihazlar arasında aktarmasına izin verir.Kalan pimler, konektörün doğru çalıştığından ve kullanımlarında esnek olduğundan emin olarak yer bağlantılarını, yapılandırmayı ve iletişim protokollerini yönetir.

USB 2.0 Diferansiyel Çiftleri

D+ ve D-pins, USB 2.0 bağlantısında önemli bir rol oynar ve cihazlar arasında veri aktarımına izin verir.USB Tip-C konnektöründe, bu pimler, iki D+ pim ve iki din pen ile yinelenir.Bu tasarım, konektörün geri dönüşümlü doğasını koruyarak, fişin yönüne bakılmaksızın veri iletiminin tutarlı kalmasını sağlar.Bu pimlerin iki seti olmasına rağmen, bağlı cihazlar arasında güvenilir ve verimli iletişim sağlayan USB 2.0 veri iletimi için tek bir çift olarak çalışırlar.Bu yedeklilik sadece kullanıcılar için kolaylaştırmakla kalmaz, aynı zamanda transferler sırasında güçlü veri bütünlüğü sağlar.

USB-C Fiş Pinout

USB-C fişi, birleşik ve esnek bir bağlantı sunan birçok elektronik cihaz için standart arayüz olarak hizmet eder.VBUS (voltaj veri yolu) pimleri, A1 ve B1, güç dağıtımının anahtarıdır.Başlangıçta 5V olarak ayarlanan voltaj, güç dağıtım (PD) müzakeresi yoluyla 20V ve hatta 48V'ye kadar artabilir ve maksimum 5A akım ile artabilir.Bu, USB-C'nin dizüstü bilgisayarlar gibi daha büyük cihazları şarj edecek kadar 240W'a kadar güç sağlamasını sağlar.Dinamik ayar, bağlı cihazların ihtiyaçlarına göre doğru gücü almasını sağlar.

USB 2.0, USB 3.0 ve USB 3.1 gen 2 gibi USB standartlarını destekleyen yüksek hızlı veri aktarımı için D+ ve D-pins, A6, A7, B6 ve B7, gereklidir.Farklı USB standartları altında, eski USB sürümleriyle yüksek hızlı veri aktarımı ve geriye dönük uyumluluk sağlar.

Yapılandırma kanalı (CC) pimleri, A5 ve B5, cihaz iletişimi için anahtardır.Güç gereksinimlerini yönetir, cihaz rollerini (güç kaynağı veya güç lavabosu) belirler ve bağlantı ayrıntılarını yapılandırırlar.Bu müzakere, güç dağıtımını ve veri iletimini optimize etmeye yardımcı olur.

Yan bant kullanımı (SBU) pimleri, A2 ve B2, alternatif mod sinyallemesinde kullanılan yan bant sinyallerini tutamayan, USB-C'nin DisplayPort veya HDMI gibi USB olmayan işlevleri desteklemesine izin verir.Bu, konektörün işlevselliğini standart USB özelliklerinin ötesine genişleterek ekstra konektörlere olan ihtiyacı azaltır.

Kimlik (ID) pimleri, A4 ve B4, kablo fişinin yönünü algılayın ve aksesuarları tanımlar.Bir cihazın bir güç kaynağı veya lavabo olarak hareket edip etmeyeceğini belirlemeye yardımcı olurlar, bağlı cihazlar için doğru güç ve veri rolleri sağlar.Bu, fiş oryantasyonundan bağımsız olarak uygun bağlantı ve işlem sağlayarak kullanıcı deneyimini geliştirir.

Zemin (GND) pimleri, A3 ve B3, USB-C konektörünün kararlı ve güvenli çalışmasını sağlayarak güç ve veri hatları için gerekli yer referansını sağlar.Uygun topraklama elektrik arızalarını önler ve veri iletimi ve güç dağıtım bütünlüğünü korur.

Güç ve zemin pimleri

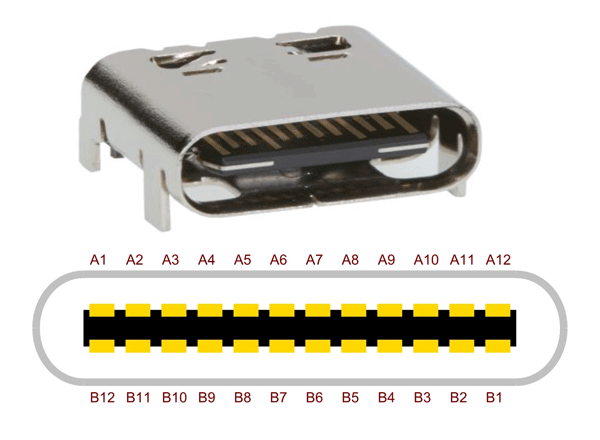

Şekil 3: Güç ve öğütülmüş pimler

VBUS ve GND pimleri, USB Tip-C konektörünün güç dağıtım sisteminin temel parçalarıdır.VBUS pimi güç sağlarken, GND pimi elektrik sinyalleri için dönüş yolu sağlar.Varsayılan olarak, VBUS 5V sunar, ancak bağlı cihazlar arasında müzakere yoluyla, bu voltaj 20V'a kadar artabilir ve akım kapasitesi 5A'ya kadar yükselebilir.Bu, not defteri bilgisayarları gibi daha büyük cihazları şarj etmek için uygun 100W'a kadar güç dağıtımına izin verir.Güç dağıtımını dinamik olarak ayarlama yeteneği, çeşitli güç ihtiyaçlarına hitap eden USB Type-C'nin temel bir özelliğidir.

RX ve TX pimleri

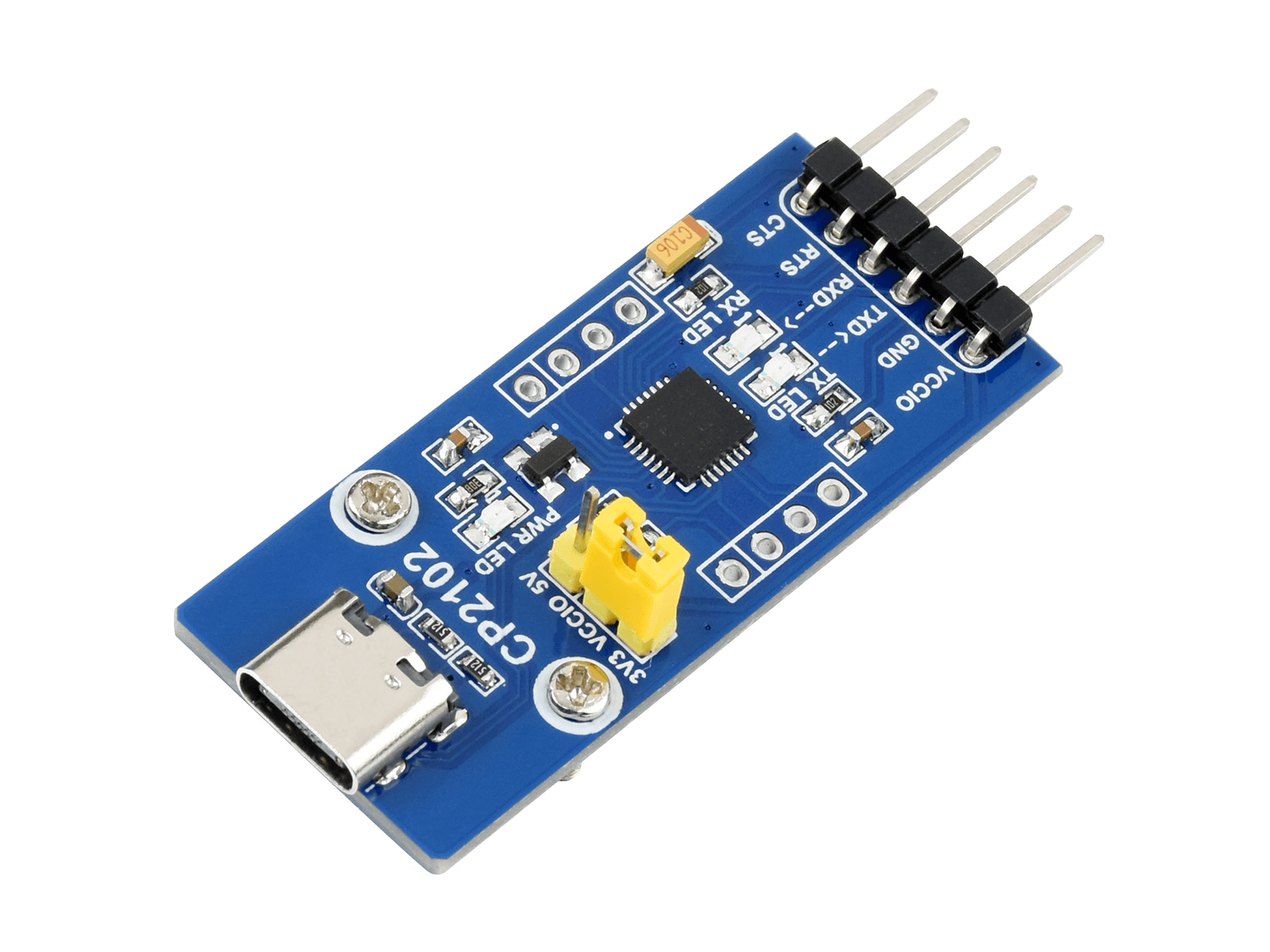

Şekil 4: Type-C uart kartı

RX (alma) ve Tx (iletim) pimleri, USB 3.0 ve USB 3.1 protokollerinde veri aktarımı için anahtardır.USB Tip-C konnektöründe, yüksek hızlı veri aktarımını etkili bir şekilde işleyen iki RX ve TX diferansiyel çift seti vardır.USB Type-C'nin kırılabilir tasarımı, fişin nasıl takıldığı önemli değil, konektörün geri dönüşümlü doğasını destekleyerek uygun veri hattı yönlendirmesini sağlamak için bir çoğullayıcıya ihtiyaç duyar.Bu diferansiyel çiftler ayrıca USB-C konektörünün video ve ses iletimi için DisplayPort veya HDMI gibi diğer protokollerle çalışmasını sağlayan alternatif modu da sağlar.Ayrıca, cihazların güç ihtiyaçlarını müzakere etmesine ve daha büyük cihazları şarj etmek ve güçlendirmek için 100 watt'a kadar sunmasına izin veren USB güç dağıtımını (USB PD) destekler.

CC1 ve CC2 pimleri

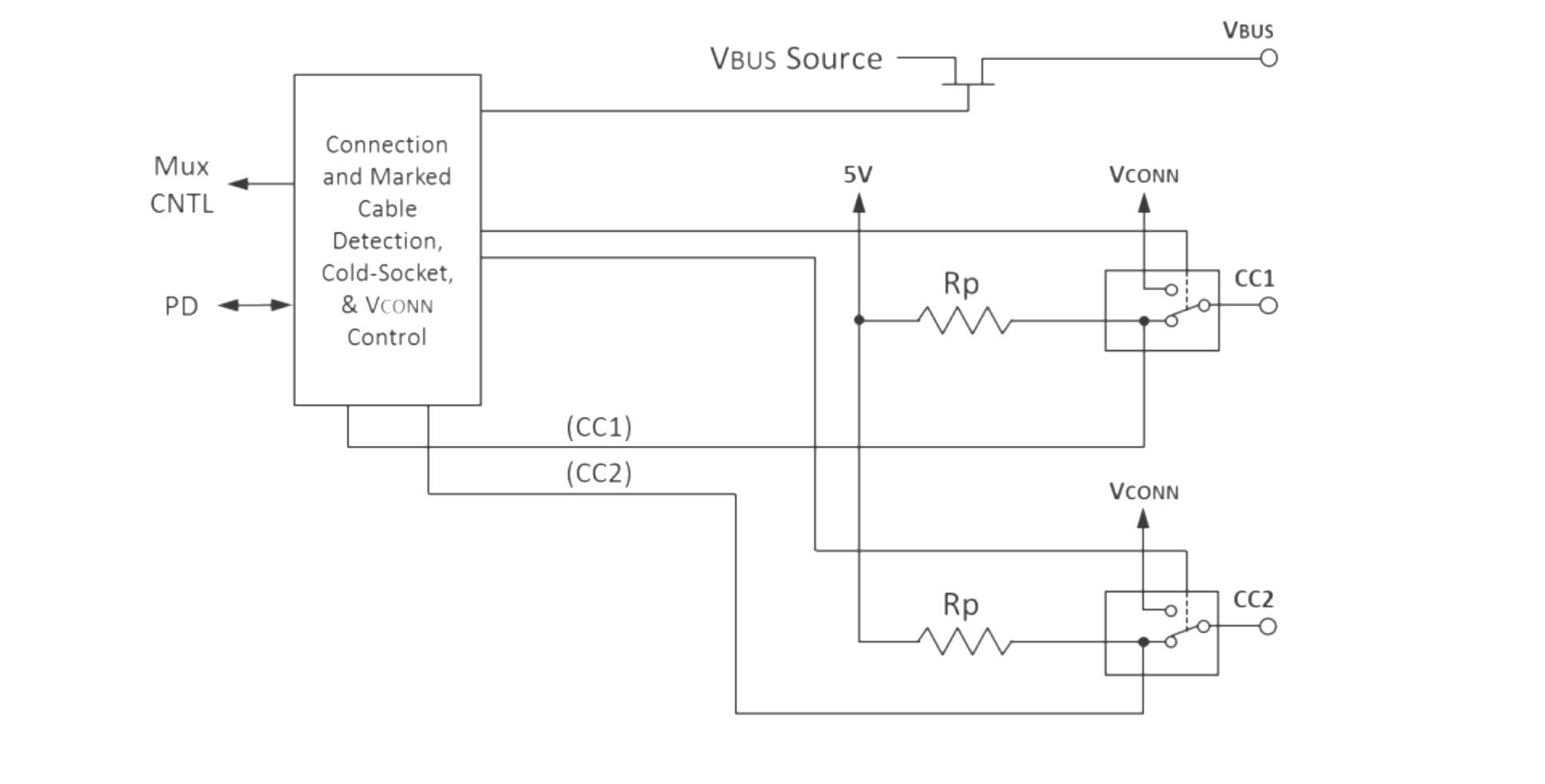

Şekil 5: CC1 ve CC2 için fonksiyon modeli

Kanal yapılandırması (CC) pimleri, CC1 ve CC2, USB Tip-C standardının önemli parçalarıdır.Kablonun varlığını ve yönünü tespit ederler, konektörün nasıl takıldığı önemli değil, doğru hizalamayı sağlarlar.Bu özellik, geri dönüşümlü fiş yönelimine izin vererek kullanıcı için kolaylaştırır.Oryantasyonun tespit edilmesinin yanı sıra, CC pinleri, bağlantılı olarak mevcut güç yetenekleri hakkında bağlı cihazları bilgilendirerek verimli güç yönetimini mümkün kılar.Cihazlar, bu bilgileri güç tüketimini USB bağlantı noktasının sağlayabileceği maksimum akıma göre ayarlamak için kullanır.

CC pinleri ayrıca USB Güç Dağıtım (PD) protokolünde ve alternatif mod işlevselliğinde önemli bir rol oynar.Bu pimlerdeki voltaj seviyelerini izleyerek, cihazlar optimal çalışma için gereken uygun güç seviyelerini müzakere eder.Bu müzakere, daha yüksek güç teslimatını, daha hızlı şarjı ve daha zorlu cihazlara güç sağlama yeteneğini desteklemektedir.CC pimleri ayrıca veri iletişim protokollerinin oluşturulmasına yardımcı olur.Alternatif mod girerken, bu pinler, USB Type-C arabirimini yeniden yapılandırarak video veya yüksek hızlı veri aktarımı gibi farklı veri türlerini destekleyecek bağlantıyı yapılandırır.

VConn pimi

VConn pimi, yeniden sürücü çipleri veya diğer elektronik bileşenlerle donatılmış elektronik olarak işaretlenmiş ve aktif kablolara güç sağlar.Bu aktif bileşenler sinyal kalitesini artırır ve daha uzun mesafelerde veya karmaşık yönlendirme yolları aracılığıyla güvenilir veri iletimini sağlar.VConn pimi, bu bileşenlere 5V, 1W güç kaynağı sağlar ve çalışmalarını sağlar.Bu güç kaynağı, yüksek hızlı veri aktarımını ve diğer gelişmiş işlevleri destekleyen kablolar için gereklidir.Bu bileşenlere gerekli gücü sağlayarak, VCONN PIN, sinyal bütünlüğünün korunmasını sağlar ve veri kaybı veya yolsuzluk riskini azaltır.

SBU1 ve SBU2 pimleri

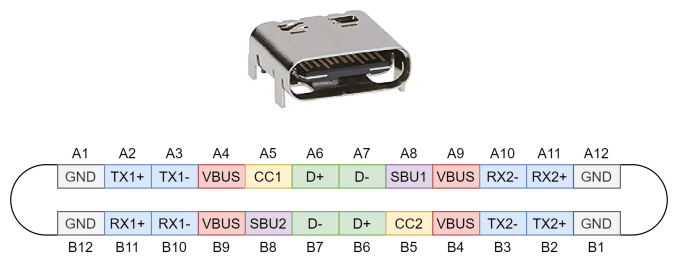

Şekil 6: USB Tip-C yuvası (ön görünüm)

SBU (yan bant kullanımı) pimleri, SBU1 ve SBU2, düşük hızlı sinyal yolları için tasarlanmıştır ve USB Tip-C konnektörünün çok yönlülüğünde önemli bir rol oynar.Bu pimler öncelikle alternatif modda kullanılır ve USB Type-C konektörünün DisplayPort veya HDMI gibi USB dışı protokolleri desteklemesine izin verir.Bu yan bant kanallarını kullanarak, USB-C konnektörü, işlevselliğini standart USB işlemlerinin ötesine genişleterek farklı veri türlerini taşıyabilir.Bu çoklu protokol desteği, cihazların birden fazla bağlantı türü için tek bir USB-C konnektörü kullanmasını sağlar, bu da tasarımı basitleştirir ve gerekli bağlantı noktası sayısını azaltır.

USB Güç Teslimi

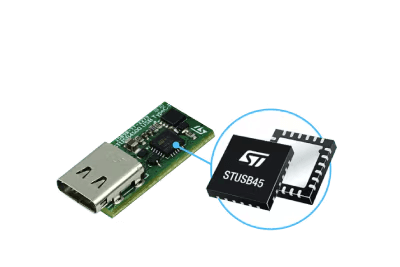

Şekil 7: USB güç teslimatı

SB Güç Dağıtım (PD), USB Tip-C konektörlerinin kullanımını büyük ölçüde geliştiren gelişmiş bir sistemdir.CC'lerin CC (Yapılandırma Kanalı) hattı üzerinden tek telli iletişim yoluyla doğru güç seviyelerini müzakere etmesine ve seçmesine izin verir.Bu işlem, cihazların güç seviyelerini özel ihtiyaçlarına uygun olarak ayarlayarak USB-C'yi daha esnek ve verimli hale getirmesini sağlar.USB PD, güç kaynağı ve cihaz arasında bir iletişim bağlantısı kurarak çalışır.Bu bağlantı, güç ihtiyaçları ve yetenekleri hakkında bilgi paylaşmak için kullanılır.Bağlandıktan sonra, cihazlar müzakere sürecini başlatmak için CC hattını kullanır, güç profillerini paylaşırlar, bu da destekleyebilecekleri voltaj ve akım seviyeleri hakkında ayrıntılar içerir.

Sistem, küçük aletler için düşük güçten, dizüstü bilgisayarları ve diğer güç aç cihazları şarj etmek için yüksek güce kadar geniş bir güç seviyesini destekler.Bu esneklik, standart güç seviyelerini belirleyen önceden tanımlanmış güç profilleri ile elde edilir.Örneğin, USB PD, 5V, 9V, 15V ve 20V gibi farklı voltajlarda güç sağlayabilir ve akım seviyeleri 0.5A ila 5A arasında değişir.Bu, tek bir USB-C bağlantı noktasının bir akıllı telefonu etkili bir şekilde şarj edebileceği, bir dizüstü bilgisayara güç verebileceği veya hatta harici ekranları sürebileceği anlamına gelir.Güç seviyelerini anında ayarlama yeteneği özellikle pille çalışan cihazlar için yararlıdır.Cihazın sadece doğru miktarda güç almasını sağlar, aşırı yüklemeyi ve ısı birikmesini önleyerek pil ömrünü uzatabilir ve güvenliği artırabilir.Ayrıca, daha yüksek güç seviyeleri sağlama yeteneği, daha hızlı şarj süreleri sağlar ve bu da kullanıcılar için daha uygun hale getirir.

Güç dağıtımının yanı sıra, sistem veri aktarımını destekler ve aynı bağlantı üzerinde güç ve veri alışverişi sağlar.Bu, USB PD'yi akıllı telefonlar, tabletler ve dizüstü bilgisayarlar gibi hem güç hem de yüksek hızlı veri bağlantısı gerektiren modern cihazlar için mükemmel hale getirir.

Alternatif Modlar

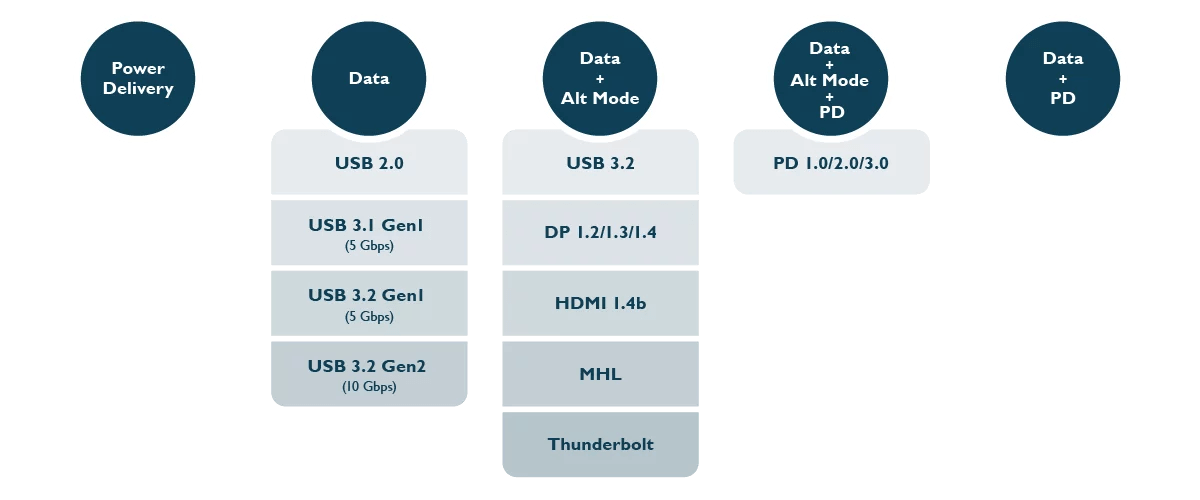

Şekil 8: USB Tip-C alternatif modları

USB Type-C'nin alternatif modlara desteği, en zorlayıcı özelliklerinden biridir ve onu birden çok bağlantı noktasını değiştirebilen evrensel bir konektöre dönüştürür.Bu çok yönlülük, çeşitli arayüzleri tek bir USB-C bağlantı noktasına yerleştirerek cihaz tasarımını ve bağlantısını basitleştirir.

Displayport

DisplayPort, USB-C tarafından desteklenen ana alternatif modlardan biridir.Yüksek çözünürlüklü video ve ses aktarımı için tasarlanmıştır.USB-C üzerinden DisplayPort kullanarak cihazlar, ayrı bir DisplayPort konnektörüne ihtiyaç duymadan monitörler ve televizyonlar gibi harici ekranlara video ve ses sinyalleri gönderebilir.Bu mod, 8K'ya kadar ve daha yüksek yenileme oranlarını destekleyerek oyun, video düzenleme ve profesyonel grafik tasarım dahil yüksek kaliteli video çıktısı gerektiren uygulamalar için mükemmel hale getirir.

Mobil Yüksek Tanımlama Bağlantısı (MHL)

Mobil Yüksek Tanımlı Bağlantı (MHL) Alternatif Modu, akıllı telefonlar ve tabletler gibi taşınabilir cihazların TV'ler ve projektörler gibi daha büyük ekranlara bağlanmasını sağlar.MHL, özellikle bir mobil cihazdan daha büyük bir ekrana akış akışı için kullanışlıdır ve videoları, fotoğrafları ve sunumları paylaşmanın kolay bir yolunu sunar.USB-C üzerinden MHL kullanarak üreticiler, küçük cihazlarda özel HDMI bağlantı noktaları ihtiyacını ortadan kaldırarak konektör sayısını azaltabilir ve alan tasarrufu sağlayabilir.

Yıldırım

Thunderbolt, PCI Express (PCIE) ve DisplayPort dahil olmak üzere birkaç yüksek hızlı veri aktarım protokolünü güç dağıtım özellikleriyle birleştiren esnek bir arayüzdür.USB-C üzerinden Thunderbolt, video düzenleme, büyük dosya transferleri ve harici grafik kartı bağlantıları gibi görevler için ideal olan 40 Gbps'ye kadar çok hızlı veri aktarım oranlarına izin verir.Tek bir Thunderbolt bağlantısı aracılığıyla güç ve verileri sunma yeteneği, kabloları yönetmeyi ve bağlantıyı iyileştirmeyi kolaylaştırır.

HDMI

HDMI (yüksek tanımlı multimedya arayüzü), USB-C'nin alternatif modu üzerinden desteklenebilen yaygın olarak kullanılan bir başka arayüzdür.HDMI, bir kaynak cihazdan bir ekrana video ve ses aktarma standarttır.USB-C üzerinden HDMI kullanan cihazlar, TV'lere, monitörlere ve projektörlere yüksek tanımlı video ve ses sinyalleri sunabilir.Bu mod, dijital ses çıkışı dahil olmak üzere çeşitli ses formatlarını destekleyerek ev sineması sistemleri ve profesyonel görsel-işitsel kurulumlar için uygun hale getirir.

USB-C alternatif modların avantajları

USB-C alternatif modların ana yararı, birden fazla fonksiyonun tek bir esnek bağlantı noktasında birleşmesidir.Bu, dizüstü bilgisayarlar, tabletler ve akıllı telefonlar gibi küçük cihazlar için çok yararlı olan, gereken bağlantı noktası sayısını azaltarak cihazları daha basit hale getirir.Ayrıca kablo yönetimini kolaylaştırır ve cihaz bağlantılarının genel karmaşıklığını azaltır.Alternatif modlar, tek bir konektör aracılığıyla farklı protokolleri destekleyerek cihazların esnekliğini ve kullanışlılığını artırır.Kullanıcılar cihazlarını aynı USB-C bağlantı noktasını kullanarak monitörler, TV'ler, projektörler, depolama cihazları ve daha fazlası dahil olmak üzere birçok çevre birimine bağlayabilir.

Port rollerini anlamak: DFP ve DRP

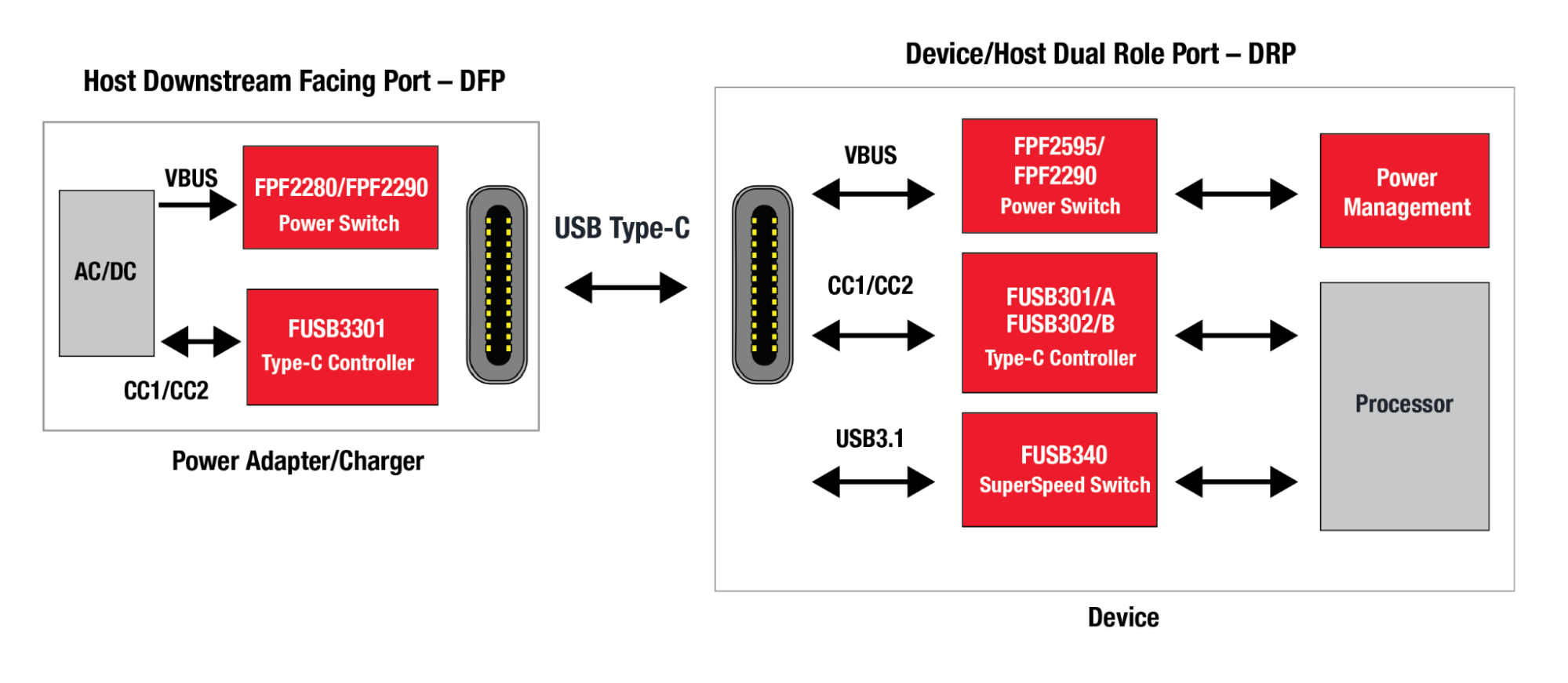

Şekil 9: DFP ve DRP

İki cihaz USB üzerinden bağlandığında, biri ana bilgisayar (aşağı akış portu veya DFP'ye bakan) ve diğeri periferik olarak hareket eder.Ana bilgisayar bağlantıyı kontrol eder ve gücü sağlarken, periferik gücü kullanır ve ana bilgisayarın isteklerine yanıt verir.Cep telefonları gibi bazı cihazlar çift rol bağlantı noktalarına (DRP) sahiptir ve bağlı cihaza bağlı olarak bir ana bilgisayar ve çevre birimi olmak arasında geçiş yapabilir.Bu yetenek, bir telefonun bir USB sürücüsü gibi bir çevre birimine bağlandığında veya bir bilgisayara bağlandığında çevre birimi olarak hareket etmesini sağlar.

Çözüm

Sonuç olarak, USB-C'nin güçlü tasarımı ve gelişmiş özellikleri onu modern elektronikleri bağlamak için en iyi seçim haline getirmiştir.Kırpılabilir konnektörü, kullanımını kolaylaştırır ve aşınmayı azaltır, bu da bağlantıların dayanıklılığını ve güvenilirliğini artırır.USB-C, USB 2.0, USB 3.0, USB 3.1 Gen 2 ve DisplayPort, HDMI ve Thunderbolt gibi alternatif modları çok yönlülüğünü vurgulayarak birden fazla standardı destekler.Bu destek, USB-C'nin çeşitli veri aktarımı ve güç dağıtım görevlerini tek, verimli bir arayüzle ele almasını sağlar.USB güç dağıtım protokolü, cihazların birçok cihaz türünde optimal şarj ve güç yönetimi için güç seviyelerini müzakere etmesine izin vererek USB-C'nin işlevselliğini daha da artırır.VBU, GND, RX, TX, CC ve SBU pinlerinin rolleri dahil olmak üzere ayrıntılı Pinout tasarımı, hızlı veri aktarımı, güvenilir güç dağıtım ve alternatif modlar ve USB PD gibi gelişmiş özelliklere destek sağlar.USB-C’nin esnek ve kapsamlı doğası, sürekli değişen elektronik cihazlarda alakalı kalmasını sağlar.Bu detayları anlamak, USB-C'nin modern bağlantı çözümlerine getirdiği teknolojik yeniliği tam olarak takdir etmesine yardımcı olur.

Sık sorulan sorular [SSS]

1. Bir USB-C kablosundaki farklı teller nelerdir?

Bir USB-C kablosu, her biri belirli bir amaca hizmet veren birkaç farklı kablo içerir.Bunlar arasında güç dağıtım için VBUS telleri, dönüş yolları için toprak (GND) teller, USB 2.0 veri aktarımı için diferansiyel çiftler (d+ ve d-), USB 3.0 ve daha yüksek veri hızları için üst düzey diferansiyel çiftler (Rx ve Tx), yapılandırma kanalı (yapılandırma kanalı (CC) Güç dağıtımını ve veri protokollerini algılamak ve yönetmek için kablolar, DisplayPort veya HDMI gibi alternatif modlar için yan bant kullanımı (SBU) kabloları ve yerleşik elektroniklere sahip aktif kabloları güçlendirmek için VCONN telleri.

2. USB-C konnektörünün parçaları nelerdir?

USB-C konnektöründe iki sırada 12 sırada düzenlenmiş 24 pim vardır. Ana parçalar, güç dağıtım için VBUS pimleri, topraklama için GND pimleri, USB 2.0 verileri için diferansiyel çiftler (d+ ve d-), üst düzey diferansiyel çiftler (rx ve tx) içerirUSB 3.0 ve daha yüksek veri hızları, konfigürasyon ve güç yönetimi için CC pimleri, alternatif mod sinyalleri için SBU pimleri ve aktif kablolara güç sağlamak için VCONN pimleri.Konektörün simetrik tasarımı, bu pimlerin yansıtılmış düzenlemesi sayesinde her iki şekilde de tıkanmasını sağlar.

3. Tüm USB-C kabloları aynı mı?

Hayır, tüm USB-C kabloları aynı değildir.Veri aktarım hızları, güç dağıtım kapasitesi ve alternatif modlara destek gibi yeteneklerinde farklılık gösterirler.Bazı USB-C kabloları yalnızca şarj için tasarlanmıştır ve sınırlı veri aktarım oranlarına sahiptir, diğerleri ise Thunderbolt 3 desteği ile 40 Gbps'ye kadar yüksek hızlı veri transferlerini işleyebilir.Benzer şekilde, tüm kablolar tam 100W güç dağıtım kapasitesini destekleyemez.Özel kullanım durumunuzun ihtiyaçlarını karşıladığından emin olmak için bir USB-C kablonunun özelliklerini kontrol etmek akıllıca olacaktır.

4. USB-C bağlantı noktasındaki D sembolü nedir?

Bir USB-C bağlantı noktasındaki D sembolü genellikle bağlantı noktasının USB 2.0 veri aktarım hızlarını desteklediğini ve bu standart için d+ ve d-diferansiyel çift çizgilerinin varlığını gösterdiğini gösterir.Bu işaretleme, kullanıcıların bağlantı noktasının temel veri aktarımını ve şarjını işleyebileceğini bilmelerine yardımcı olur, ancak USB 3.0 veya üstü ile bağlantılı daha yüksek veri hızlarını desteklemeyebilir.

5. USB-C için maksimum voltaj nedir?

USB-C için maksimum voltaj 20 volttur.Bu, cihazlar arasında esnek güç yönetimine izin veren USB Güç Dağıtım (PD) protokolü yoluyla elde edilir.USB PD spesifikasyonu 20V ve 5A'ya kadar destekler, bu da maksimum 100 watt güç dağıtımına neden olur.Bu yetenek USB-C'yi akıllı telefonlardan dizüstü bilgisayarlara kadar geniş bir cihaz yelpazesini şarj etmek için uygun hale getirir.
