SINAD: Tanım, Formül ve Ölçüm Kılavuzu

Bu makalede SINAD'ın neyi ölçtüğünü ve hem gürültüyü hem de distorsiyonu hesaba katarak genel sinyal kalitesini nasıl değerlendirdiğini öğreneceksiniz.Temiz bir test tonu uygulamaktan, istenmeyen bileşenleri ayırmaya ve sonuçları desibele dönüştürmeye kadar ölçüm sürecinin nasıl çalıştığını göreceksiniz.Ayrıca SINAD'ın SNR, THD ve ENOB'dan ne kadar farklı olduğunu da anlayacaksınız.Ayrıca makalede SINAD'ın iletişim, ses ve elektronik sistemlerde yaygın olarak kullanıldığı yerler özetlenmektedir.

Katalog

Şekil 1. SINAD Sinyal Karşılaştırma Diyagramı

SINAD nedir?

SINAD (Sinyal-Gürültü ve Bozulma oranı), istenen çıktıyı bir cihaz veya alıcının neden olduğu birleşik gürültü ve bozulmayla karşılaştırarak bir sinyalin saflığını ölçer.Şekilde gösterildiği gibi, temiz bir iletilen sinyal yalnızca ana tonu içerirken, alınan çıktı genellikle genel sinyal netliğini azaltan harmonikler ve arka plan gürültüsü içerir.Desibel (dB) cinsinden ifade edilen SINAD, sinyal kalitesini, alıcı hassasiyetini ve iletişim ve ses sistemlerinin performansını değerlendirmek için kesin bir yol sağlar.

SINAD Ölçüm Sistemi Şeması

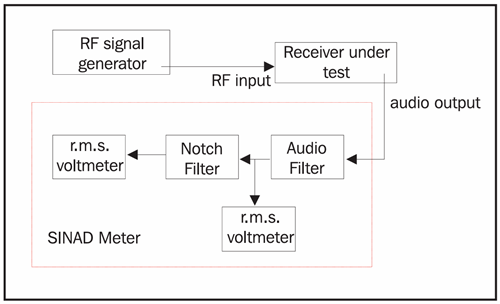

Şekil 2. SINAD Ölçüm Sistemi Şeması

Yukarıdaki diyagram, her aşamanın test sırasında sinyali nasıl işlediğini gösteren standart bir SINAD ölçüm kurulumunu göstermektedir.Tipik bir SINAD ölçüm kurulumu şunları içerir:

• Sinyal oluşturucu – Temiz bir referans tonu üretir

• Test edilen cihaz (DUT) – Genellikle bir radyo alıcısı, amplifikatör veya ADC

• Bant geçiren veya çentik filtresi – Frekansı izole eder veya kaldırır

• Ses analizörü / SINAD ölçer – Toplam gürültüyü ve bozulmayı ölçer

• Çıkış izleme – Test sırasında sinyal gücünü doğrular

SINAD Formülü

SINAD'ın standart denklemi:

Nerede:

• Sinyal – İstenilen ton

• Gürültü – Arka plan veya termal gürültü

• Bozulma – Harmonikler ve doğrusal olmayan durumlar

Bazı analizörler güce dayalı bir form kullanır:

Yüksek SINAD, gürültü ve distorsiyonun toplam çıkışın yalnızca küçük bir bölümünü temsil ettiği ve daha iyi sistem performansını yansıttığı anlamına gelir.

SINAD Nasıl Çalışır?

SINAD, temiz bir sinyalin bir cihazdan veya alıcıdan geçtikten sonra yanında ne kadar istenmeyen gürültü ve bozulma göründüğünü ölçerek çalışır.Başlangıç ​​olarak, test edilmekte olan cihaza (DUT) temiz bir test tonu enjekte edilerek, çıktıdaki herhangi bir değişikliğin sistemin kendisinden gelmesi sağlanır.Analizör daha sonra çıkış spektrumunu inceler ve elektroniklerin neden olduğu sinyali, herhangi bir harmonik bozulmayı ve geniş bant gürültüsünü tanımlar.

Daha sonra, bir çentik filtresi veya dijital algoritma tonu ortadan kaldırarak geride yalnızca gürültü ve distorsiyon bileşenlerini bırakıyor.Bu filtrelenmiş sonuç, orijinal sinyalin sistem içinde hareket ettikçe ne kadar bozulduğunu gösterir.Son olarak analizör, SINAD değerini desibel (dB) cinsinden hesaplamak için kalan gürültü + distorsiyonu toplam çıkış sinyaliyle karşılaştırır.

SINAD hem gürültüyü hem de her türlü distorsiyonu hesaba kattığı için gerçek sinyal kalitesinin gerçekçi ve kapsamlı bir resmini sunar.Bu, alıcı hassasiyetini, ses doğruluğunu ve ADC'lerin ve diğer iletişim veya sinyal işleme ekipmanlarının dinamik performansını değerlendirmede onu değerli kılar.

SINAD Nasıl Ölçülüyor?

SINAD'ın nasıl çalıştığını anladıktan sonraki adım, SINAD'ın pratikte nasıl ölçüldüğünü incelemektir.Aşağıdaki şekil tipik bir SINAD ölçüm kurulumunu göstermektedir ve sinyalin ekipmanın her aşamasında nasıl hareket ettiğini göstermektedir.

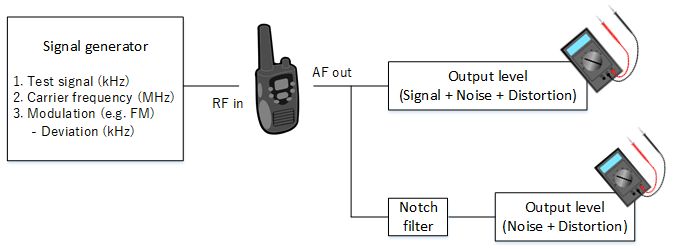

Şekil 3. SINAD Ölçüm Blok Şeması

1. Adım: Bilinen bir Test Tonunu Uygulayın

SINAD ölçümüne, sinyal oluşturucunuzdan alıcıya temiz, bilinen bir test sinyali besleyerek başlarsınız.Bu genellikle ses testi için 1 kHz'lik bir ton veya iletişim sistemleri için modüle edilmiş bir RF taşıyıcısıdır.Kontrollü bir giriş kullanarak, daha sonra ölçeceğiniz gürültü veya bozulmanın kaynaktan değil, test edilen cihazdan (DUT) gelmesini sağlarsınız.

Adım 2: Çıkış Sinyalini Yakalayın

Test sinyali alıcıdan geçtikten sonra ana sinyali, harmonik bozulmayı ve devre tarafından eklenen herhangi bir termal veya elektriksel gürültüyü içeren tam çıkışı ölçersiniz.Bu, alıcının orijinal tonu nasıl değiştirdiğine dair net bir görüş sağlar ve SINAD ölçüm cihazının intermodülasyonu ve diğer istenmeyen bileşenleri tespit etmesine olanak tanır.Diyagramda bu, “Sinyal + Gürültü + Bozulma” ölçüm yoluna karşılık gelir.

3. Adım: Sesi Kaldır

Gürültüyü ve distorsiyonu izole etmek için çıkışı, ana test tonunu ortadan kaldıran bir çentik filtresinden geçirirsiniz.Filtre, istenmeyen bileşenlere dokunmadan frekansı keskin bir şekilde bastırır.Bu size diyagramın ikinci yolunda gösterildiği gibi yalnızca Gürültü + Bozulmanın temiz bir ölçümünü verir.

Adım 4: SINAD Oranını Hesaplayın

Her iki ölçüm de yakalandığında, artık Gürültü + Bozulma seviyesini Sinyal + Gürültü + Bozulma içeren tam çıktıyla karşılaştırabilirsiniz.Bu karşılaştırma, alıcının çıkışının ne kadarının temiz, kullanılabilir sinyale karşı istenmeyen yapay yapılar olduğunu gösterir.Gürültü ve distorsiyon yüksekse SINAD değeri düşer, bu da sinyal kalitesinin düşük olduğunu gösterir.

Adım 5: Sonucu Desibele Dönüştürün

Son olarak, farklı sistemler arasındaki performansı karşılaştırmayı kolaylaştırmak için SINAD oranını desibele (dB) dönüştürürsünüz.dB'yi kullanmak, alıcı hassasiyetini, ses netliğini ve genel cihaz performansını hızlı bir şekilde değerlendirmenize yardımcı olur.Daha yüksek bir SINAD değeri, sisteminizin daha düşük bozulmayla daha iyi sinyal saflığı sağladığı anlamına gelir.

SINAD'ı Etkileyen Sorunlar

Çeşitli faktörler SINAD performansını azaltabilir:

• Elektriksel gürültü (termal gürültü, EMI, girişim)

• Amplifikatörlerden veya ADC'nin doğrusal olmamasından kaynaklanan harmonik bozulma

• RF osilatörlerindeki faz gürültüsü

• Alıcılarda yetersiz filtreleme

• Topraklama ve ekranlama sorunları

• Bant genişliği sınırlamaları

• Empedans uyumsuzluğu

SINAD vs SNR vs THD vs ENOB

SINAD, SNR, THD ve ENOB birbiriyle ilişkili ölçümlerdir ancak her biri sinyal kalitesini farklı şekilde tanımlar.Farklılıklarını anlamak, test veya analiz için hangi metriğin kullanılacağını bilmeyi kolaylaştırır.Aşağıdaki tablo bunların nasıl karşılaştırıldığını özetlemektedir.

Görünüş	SİNAD	SNR	THD	ENOB
Tanım	Oran sinyalin gürültü ve distorsiyonun birleşimine oranı	Oran yalnızca sinyalden gürültüye	Oran temel harmoniklerin	Etkili SINAD'dan türetilen çözünürlük
Birincil Odaklanma	Toplam dinamik performans	Gürültü saflık	Doğrusallık ve harmonik bozulma	Gerçekçi bit performansı
Çıkış Birim	dB	dB	dB veya %	Bitler
Analiz Bant genişliği	Tamamı DC hariç spektral içerik	Gürültü yalnızca bant	Harmonik frekanslar	tabanlı SINAD bant genişliğinde
Gürültü Dahil etme	Evet	Evet	Hayır	Dolaylı
Bozulma Dahil etme	Hepsi türleri	Yok	Harmonikler	Dolaylı
Ölçüm Yöntem	FFT gürültü + bozulma giderme ile	FFT harmonikler hariç	FFT harmonik genliklerin ölçülmesi	Bilgisayarlı formül kullanarak
Gerekli Test Sinyali	Saf tam ölçeğe yakın ton	Aynı SINAD olarak ton	Saf sinüs	Takip edenler SINAD testi
Gerekli Enstrümantasyon	Yüksek çözünürlüklü FFT analizörü	Spektrum analizörü veya ADC FFT	Harmonik ölçüm kurulumu	Hesap Makinesi sadece
Uygulamalar	ADC/DAC doğrulama, RF alıcıları, ses	Düşük gürültü amplifikatör testi, ADC gürültü tabanı	Amplifikatör doğrusallık, ses saflığı	Dönüştürücü seçim ve tasarım bütçeleme

SİNAD Uygulamaları

RF ve Kablosuz İletişim

SINAD, bir alıcının zayıf sinyalleri ne kadar iyi tespit edebildiğini değerlendirmek için RF ve kablosuz sistemlerde yaygın olarak kullanılmaktadır.Demodülasyondan sonra ne kadar gürültü ve distorsiyonun mevcut olduğunu göstererek alıcı duyarlılığının belirlenmesine yardımcı olur.Bu, SINAD'ı ortamlardaki genel RF performansını değerlendirmek için önemli bir ölçüm haline getirir.

ADC ve DAC Karakterizasyonu

Birçoğu, test sırasında ADC'lerin ve DAC'lerin doğrusallığını ve doğruluğunu kontrol etmek için SINAD'ı kullanıyor.Dönüştürücünün çıkışını ne kadar gürültü ve distorsiyonun etkilediğini gösterir.SINAD'ı analiz ederek cihazın gerçek kullanılabilir çözünürlüğünü belirleyebilirsiniz.

Ses Ekipmanı Testi

SINAD, amplifikatörler, mikserler ve kayıt cihazları gibi ekipmanlardaki ses sinyallerinin netliğini ve saflığını ölçer.Ses kalitesini etkileyen istenmeyen bozulmayı ve arka plan gürültüsünü vurgular.Bu ölçümle ses sistemlerinin temiz ve doğru çıktı sağladığını doğrulayabilirsiniz.

Elektronik Sistem Tasarımı

SINAD, elektronik devrelerdeki filtreleme, topraklama ve korumayla ilgili sorunların belirlenmesine yardımcı olur.Sinyal kalitesini analiz ederek düzeni optimize edebilir ve istenmeyen parazitleri azaltabilir.Bu, çalışma sırasında daha istikrarlı ve güvenilir sistem performansı sağlar.

Ölçüm Ekipmanı Kalibrasyonu

SINAD, analizörlerin, radyoların ve test cihazlarının belirlenen doğruluk dahilinde çalıştığını doğrulamak için kullanılır.Gürültü ve bozulma seviyelerinin kabul edilebilir sınırlar içinde kaldığını doğrular.SINAD kullanılarak yapılan düzenli kalibrasyon, tutarlı ve güvenilir ölçüm sonuçları sağlar.

Sonuç

SINAD, tek bir ölçümde hem gürültüyü hem de distorsiyonu hesaba kattığı için sinyal kalitesinin kapsamlı bir göstergesi olarak hizmet eder.Sürecin ayrıntılı adımları, bir sistemin temiz bir girişi nasıl değiştirdiğini ve bu değişikliklerin performansı nasıl etkilediğini gösterir.Diğer metriklerle karşılaştırılması, SINAD'ın dinamik davranışı değerlendirmede sağladığı spesifik değeri netleştirir.Çeşitli uygulamalar, test etme, kalibrasyon ve güvenilir elektronik sistemlerin tasarımındaki önemini göstermektedir.
