Mantık kapı türleri ve çalışma prensipleri

Mantık kapılar her dijital devrenin kalbidir.İkili sinyallerin temel mantık kurallarını kullanarak elektronikte nasıl davrandığını ve yanıt verdiğini kontrol etmeye yardımcı olurlar.Tüm koşulların doğru olup olmadığını veya bir giriş sinyalini çevirip çevirmediğini kontrol ediyor, her kapı basit ama önemli bir rol oynar.Farklı kapıların nasıl çalıştığını, devre diyagramlarında neye benzediklerini ve gerçek tablolardan nasıl tepki verdiklerini keşfedeceksiniz.Ayrıca Proteus gibi simülasyon araçlarını kullanarak bunları nasıl oluşturacağınızı ve test edeceğinizi de keşfedeceksiniz.Bu kılavuz, dijital mantığın temellerini anlamak için size net, adım adım bir yol sunar.Basit açılan sinyallerin karmaşık sistemleri nasıl çalıştırdığını merak eden herkes için mükemmeldir.

Katalog

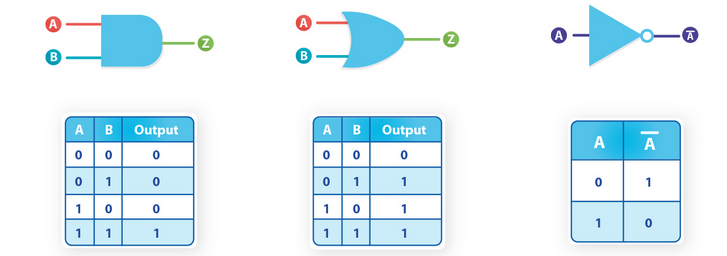

Şekil 1. Gerçek tablo ile Proteus'ta Temel Mantık Kapıları

Mantık kapılarına giriş

Mantık kapılar Temel yapı taşları dijital elektronik.İkili girişler kullanarak basit mantıksal işlevler gerçekleştirmek için kullanılırlar, yani sadece 0s ve 1s.Bunları, giriş sinyallerini kontrol eden ve belirli bir mantık kuralına dayalı bir çıktı üreten küçük karar vericiler olarak düşünebilirsiniz.

Almak Kapı değil, Örneğin.En basit kapılardan biridir ve girişi çeviren bir anahtar gibi çalışır.Girdi ise 0, bunu içine dönüştürür 1 Çıktıda.Girdi ise 1çıktı olur 0.Otomatik bir zıt jeneratör gibi.

Bu mantık kapıları sadece teori değil, kullanılarak inşa edilebilirler Temel Elektronik Parçalar Dirençler, diyotlar ve transistörler gibi.Bu küçük, basit projeler veya öğrenme amaçları için işe yarar olsa da, büyük devreler veya gerçek dünya cihazları için pratik değildir.İşte burada üretme teknolojiler İşleri daha kolay, daha hızlı ve daha güvenilir hale getirmek için gelin.

Ticari devreler için mantık kapıları yaparken kullanılan iki ana teknoloji vardır:

TTL (Transistör-Transistör mantığı) NPN ve PNP tipleri gibi bipolar bağlantı transistörlerini kullanır.Bunlar bir parçası 7400 Serisielektronikte sık sık karşılaşabilirsiniz.

CMOS (tamamlayıcı metal oksit yarı iletken) Öte yandan kapılar kullanın Mosfets veya Jfets ve onlarla bilinir hızlı performans Ve Düşük Güç Kullanımı.CMOS kapıları yaygın olarak kullanılır, çünkü güvenilirdirler ve yüksek hızlarda bile iyi çalışırlar.

Hem TTL hem de CMO'ların güçlü yönleri vardır ve seçim ne tür bir devre ile çalıştığınıza bağlıdır.Ancak nasıl işlev gördüklerini anlamak, mantık kapılarının dijital tasarımın daha büyük resmine nasıl uyduğuna dair daha net bir resim sunar.

Mantık kapıları için kullanılan semboller

Devre diyagramları yapmak için Okumak ve anlamak daha kolay, her mantık kapısına bir benzersiz sembol.Bu semboller, kapının herhangi bir açıklama yazmaya gerek kalmadan ne tür bir mantık gerçekleştirdiğini hızlı bir şekilde tanımanıza yardımcı olur.

Semboller kullanmak sadece bir diyagramda yerden tasarruf etmekle kalmaz, aynı zamanda devrenizi düzgün ve tutarlı tutar.Bu özellikle çalışırken yararlı olur Daha karmaşık tasarımlar, birkaç kapı birbirine bağlanır.Bu sembollere aşina olduktan sonra, dijital devreleri okumak çok daha basit hale gelir.

En yaygın kullanılan semboller arasında Ve ya da değil ve ne kapılar.Her birinin farklı bir şekli vardır, böylece onları anında ayırabilirsiniz.Bu temel kapılar hem yeni başlayan hem de gelişmiş dijital elektroniklerde sıklıkla görünür ve sembolleri Ders Kitapları- Proteus gibi yazılım araçlarıve gerçek dünyadaki şematik diyagramlar.

Bu sembolleri öğrenmek ve tanımak, rahat olmanın ilk adımlarından biridir. Dijital Mantık Devre Tasarımı.

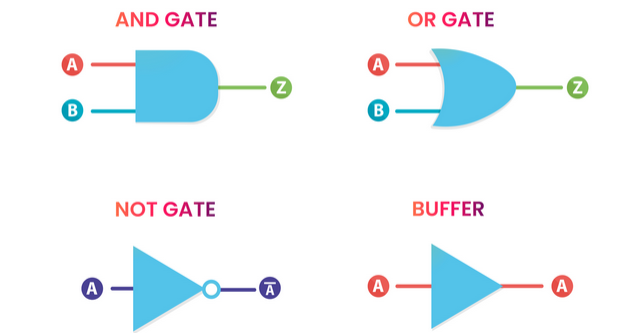

Şekil 2. Temel mantık kapılarının sembolleri

Mantık Kapıların Gerçek Tablosu

Her mantık kapısı, girişlerini çıktısına bağlayan belirli bir mantık kuralını takip eder.A Hakikat Tablosu bir kapının mümkün olan tüm giriş kombinasyonları altında nasıl davrandığını göstermenin basit ve açık bir yoludur.Her bir giriş seti için tam olarak hangi çıktıyı bekleyeceğinizi söyleyen bir hile sayfası gibidir.

Tipik bir gerçek tablosunda, Girişler solda listelenmiştir ve sağdaki çıkışlar.Bu düzen, mantığın kapıdan nasıl aktığını kolayca izlemenize yardımcı olur.

Bir gerçek tablosu Kapı değil (girişini tersine çeviren) aşağıda gösterilmiştir:

Giriş	Çıktı
0	1
1	0

Gördüğünüz gibi, bu tablo var 2 satır, mümkün olan her giriş değeri için bir tane.Bunun nedeni sadece kapı değil bir giriş, yani 2¹ = 2 olası kombinasyon.

Bir hakikat tablosundaki satır sayısı, kapının kaç girişine bağlıdır.Formülü kullanarak satır sayısını hesaplayabilirsiniz 2ⁿ, Neresi n giriş sayısıdır.Yani, 2 girişli bir kapı 2² = 4 satır olacaktır.

Hakikat tabloları özellikle yararlıdır Boolean mantığı ve giriş-çıktı ilişkisini görselleştirmenin bir devrenin nasıl çalıştığını anlamayı kolaylaştırdığı matematikle ilgili operasyonlar.Onlara aşina olduktan sonra, dijital sistemleri planlamak ve analiz etmek için güçlü bir araç olduğunu göreceksiniz.

Mantık kapıları devreleri nasıl tasarlanır

Kullanılan farklı yöntemleri anladıktan sonra mantık kapıları tasarlamak basit olabilir.Bunları temel elektronik bileşenler kullanarak oluşturabilir veya daha iyi performans sunan daha gelişmiş yaklaşımlar için gidebilirsiniz.Seçim, ne tür bir proje üzerinde çalıştığınıza ve devrenin ne kadar güvenilir veya hızlı olmasını istediğinize bağlıdır.

Mantık kapılar oluşturmanın yaygın bir yolu, dirençler, diyotlar ve transistörler.Bunlar öğrenme ve küçük projeler için harika.Bu basit mantık devrelerinin bazı iyi bilinen türleri şunlardır:

• RTL (Direnç-Transistör Mantığı) - dirençleri ve transistörleri kullanır.İnşa edilmesi kolaydır, ancak çok hızlı veya verimli değildir.

• DTL (diyot-transistör mantığı) - Diyotları ve transistörleri birleştirir.RTL üzerinden biraz performansı artırır.

• ECL (İmparator-Bağlı Mantık) - Daha fazla hıza odaklanır, ancak daha fazla güç tüketir.

• DRL (Diyot-Rezistör Mantığı) - Yalnızca diyotlar ve dirençler kullanır ve esas olarak gösteri veya eğitim amaçlıdır.

Bu basit tasarımlar, mantık kapılarının nasıl çalıştığını anlamak için iyi çalışır, ancak genellikle dezavantajlarla birlikte gelirler Daha yavaş tepki süreleri Ve Gürültüye duyarlılık, ne kadar doğru çalıştıklarını etkileyebilir.

Performansı artırmak için, gibi daha rafine yöntemler kullanabilirsiniz. TTL Ve CMO'largünlük dijital devrelerde yaygın olan.Bu yöntemler daha hızlı, daha kararlı ve gerçek dünya uygulamaları için daha uygundur.

• TTL (Transistör-Transistör mantığı) Daha hızlı geçiş yapan ve temel tasarımlardan daha iyi performans gösteren kapılar oluşturmak için NPN ve PNP transistörlerini kullanır.Uzun yıllardır dijital sistemlerde yaygın olarak kullanılmaktadır.

• CMOS (tamamlayıcı metal oksit yarı iletken) MOSFET'ler veya FET'ler kullanır.Onun için popüler Düşük güç kullanımı, hızlı anahtarlama, Ve Gürültüye karşı güçlü direnç.Bu faydalar nedeniyle, CMOS günümüzde mantık kapısı tasarımı için en yaygın kullanılan yöntemdir.

Daha karmaşık bir devre inşa ediyorsanız veya hızlı ve güvenilir bir şey istiyorsanız, TTL veya CMOS ile gitmek size daha iyi sonuçlar verecektir.Bu yöntemler çoğu modern cihazda kullanılır, bu nedenle onları öğrenmek daha verimli ve güvenilir devreler oluşturmanıza yardımcı olacaktır.

Temel elektronik parçalarla mantık kapıları yapmak

İşte bir örnek Ve kapı kullanarak tasarım Diyot-Rezistör Mantığı (DRL) Ve bir Nand kapısı ile inşa edilmiş Diyot-Transistör Mantığı (DTL). Bu tür devreler, mantık kapılarının temel düzeyde nasıl çalıştığını anlamanın iyi bir yoludur.

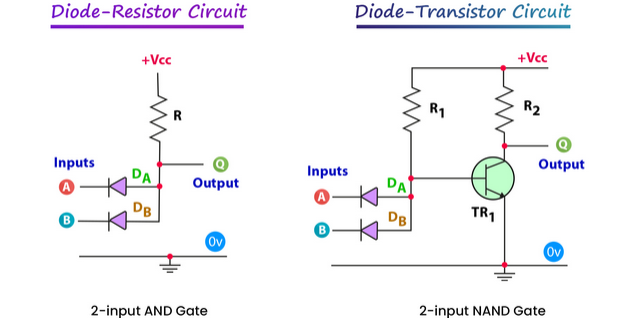

Şekil 3. Temel bileşenlere sahip devre tasarımı ve ve NAND kapıları

Yukarıdaki şekilde görebileceğiniz gibi, bu devrelerin oluşturulması oldukça basittir.Sadece gibi temel parçalara ihtiyaçları var diyotlar, dirençler ve transistörler.Bu, onları küçük deneysel devreler öğrenmek veya oluşturmak için harika hale getirir.

Bununla birlikte, bu kurulumların oluşturulması kolay olsa da, ticari entegre devrelerde kullanılmamaktadır.Bunun nedeni, sık sık muzdarip olmaları yüksek güç kaybı Çekme dirençleri nedeniyle ve gecikmiş yanıtlar olarak bilinen Yayılma gecikmeleri.Bu sorunlar, daha büyük veya daha hızlı devrelerde kapının performansını ve güvenilirliğini etkileyebilir.

Bu nedenle, TTL Ve CMO'lar Pratik uygulamalarda mantık kapıları tasarlamak için teknolojiler tercih edilir.Daha iyi hız, daha düşük güç kullanımı ve daha tutarlı sonuçlar sunarlar.

TTL mantık geçidi detayları

TTL veya Transistör-transistör mantığı, kullanımlar NPN ve PNP transistörleri dijital mantık kapıları oluşturmak için.Bu kapılar hızlı anahtarlamaları ile bilinir ve birçok elektronik devrede yaygın olarak kullanılır.TTL kapıları, mantık durumlarını temsil etmek için belirli voltaj seviyelerinde çalışacak şekilde tasarlanmıştır.

Bir İdeal TTL Kapısı, A Düşük (0) Mantık sinyali 0 voltve bir Yüksek (1) Mantık sinyali 5 volt.Ancak gerçek dünya devrelerinde, voltaj seviyeleri biraz daha spesifiktir.Bir sinyal düşünülür DÜŞÜK Arasında ise 0 Ve 0.8 voltve bu YÜKSEK Arasında ise 2 ve 5 volt.Aralık 0.8V ila 2V kararsızdır ve açıkça yüksek veya düşük olarak kabul edilmez.Bu tanımsız alana genellikle "Adamın Arazisi Yok"Çünkü öngörülemeyen davranışlara neden olabilir.

Bu voltaj boşluğundaki sorunlardan kaçınmak için devreler genellikle kullanır Çekme veya çekme dirençleri.Bunlar sinyalin dengelenmesine yardımcı olur ve yüksek veya düşük aralıkta net tutar.

TTL mantık kapısı IC'lerinin birçok sürümü var, örneğin 74LXX, 74LSXX, 74ALSXX, 74HCXX, 74HCTXX ve 74ACTXX.Her tip, hız, güç kullanımı veya anahtarlama voltajı gibi iç yapısına ve malzemelerine bağlı olarak biraz farklı performansa sahiptir.

TTL, özellikle hız önemli olduğunda ve güç gereksinimleri orta olduğunda, mantık kapıları oluşturmak için güvenilir ve popüler bir yöntem olmaya devam etmektedir.

CMOS Mantık Kapısı Ayrıntıları

CMO'lar, Tamamlayıcı metal oksit yarı iletken, mantık kapıları oluşturmak için kullanılan bir başka popüler yöntemdir.Standart transistörleri kullanmak yerine, CMOS devreleri kullanıyor FETS (Alan Etkisi Transistörleri) Ve Mosfets.Bu bileşenler, CMOS kapılarını güç kullanımı açısından daha verimli hale getirir ve elektronik gürültü kullanmada daha iyi olur.

CMOS mantık kapılarında, mantık durumlarını tanımlamak için kullanılan voltaj seviyeleri TTL'den biraz farklıdır.Bir sinyal düşünülür Düşük (0) Arasına düştüğünde 0 ve 1.5 voltve düşünülüyor YÜKSEK (1) Arasında ise 3 ve 18 volt.Bu daha geniş voltaj aralıkları, CMOS kapılarının çeşitli güç kaynakları ve uygulamalarında iyi çalışmasına yardımcı olur.

Mantık Kapılar	Düşük (0)	Yüksek (1)
TTL	0-0.8V	2-5V
CMO'lar	0-1.5V	3-18V

CMO'ların bugün yaygın olarak kullanılmasının ana nedenlerinden biri, düşük güç tüketimi.TTL'den farklı olarak, CMOS kapıları sadece durumları değiştirirken önemli akım çizer.Bu, enerji verimliliğinin önemli olduğu pille çalışan cihazlar ve sistemler için mükemmel bir seçim haline getirir.

Onlarla Hızlı tepki, gürültü direnci ve düşük enerji kullanımı, CMOS kapıları çoğu modern dijital devrede bulunur - mikrodenetleyicilerden ve bellek yongalarından akıllı telefonlara ve bilgisayarlara kadar.

Farklı mantık kapıları türleri

Mantık kapıları, kaç girişe ve takip ettikleri mantık türüne bağlı olarak birçok şekilde gelir.Birçok özel tür olsa da, çoğu dijital devre sadece birkaç ortak kapı kullanır.Bu temel ve gelişmiş olanları anladıktan sonra, daha karmaşık mantık tasarımlarıyla çalışmak daha kolay hale gelir.

Temel mantık kapıları - dijital devrelerin temeli

Tüm dijital işlemlerin tabanını oluşturan üç ana mantık kapısı vardır:

• Ve kapı - Sadece tüm girişler yüksek olduğunda yüksek çıkışlar.

• Veya kapı - En az bir giriş yüksek olduğunda yüksek çıkışlar.

• Kapı değil - inverter olarak da adlandırılır;Giriş değerini tersine çevirir.Giriş 1 ise çıktı 0 ve tam tersi.

Bu kapılar genellikle mantık devreleri tasarlarken başlangıç ​​noktasıdır, çünkü anlaşılması kolay ve yaygın olarak kullanılırlar.

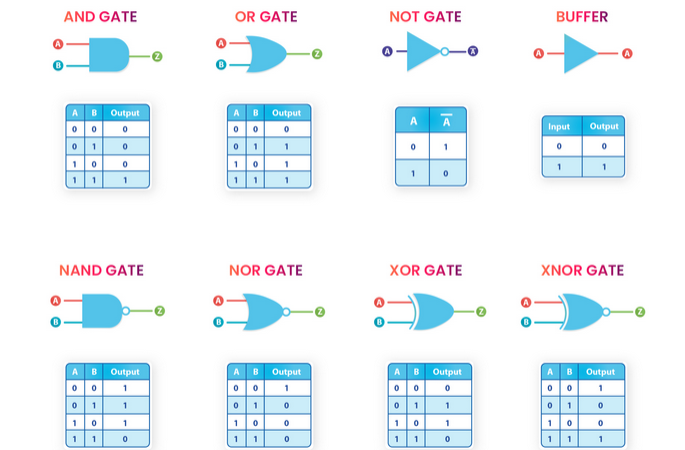

Şekil 4. Yaygın mantık kapılarının sembolleri ve gerçek tabloları

Yaygın olarak kullanılan gelişmiş mantık kapıları

Temel kapıların yanı sıra birkaç tane var gelişmiş kapılar Temel mantığı birleştirerek veya genişletilerek yapılır.Bunlar şunları içerir:

• Nand kapısı - Bir ve kapı gibi çalışır ve ardından bir kapı değil.Sadece tüm girişler yüksekse düşük bir çıktı verir.

• Ne de - Birleştirilir veya değil.Sadece tüm girişler düşük olduğunda yüksek bir çıkış verir.

• Xor Gate (özel veya) - Sadece girişler farklı olduğunda yüksek çıkışlar.

• Xnor Gate (özel ne de) - Girişler aynı olduğunda yüksek çıkışlar.

Bu kapılar, basit denetleyicilerden karmaşık işlemcilere kadar çok çeşitli mantık tabanlı sistemlerde bulunur.

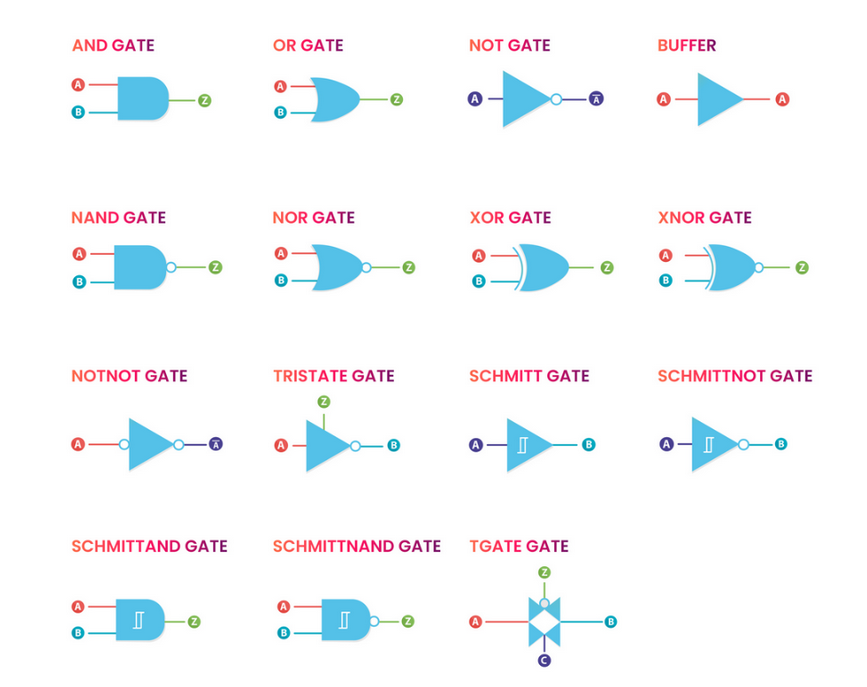

Şekil 5. Mantık kapılarının sembolleri

Daha az yaygın ama yine de kullanışlı mantık kapıları

Mantık tasarımında özel amaçlara hizmet eden daha az yaygın olarak kullanılan birkaç kapı da vardır:

• Min Gate (Minimum Mantık) - En küçük giriş değerini çıkarır.

• Max Gate (maksimum mantık) - En büyük giriş değerini çıkarır.

• İnh kapısı (mantığı inhibe et) - Çıktıyı bir kontrol sinyaline göre engeller.

• Maj Gate (çoğunluk mantığı) - Girişlerin çoğunluğunun üzerinde anlaştığı değeri çıkarır.

• IMP GATE (ima mantığı) - Koşullu mantığa dayalı çıktı üretir.

Bunları her tasarımda görmeyecek olsanız da, belirli mantık davranışlarının gerekli olduğu belirli uygulamalarda yardımcı olabilirler.

Ve kapı çalışması

. Ve kapı dijital elektroniklerde, özellikle aynı anda birden fazla koşulun doğru olması gereken sistemlerde en yaygın kullanılan mantık kapılarından biridir.Olarak bilinen mantıksal bir işlem yapar bağlılık, yani kontrol ettiği anlamına gelir Tüm girişlerin yüksek olup olmadığı (1). Eğer öyleyse, çıktı yüksektir.Ancak, hatta Bir giriş düşük (0), Çıktı azalır.

Bu kapı genellikle bir şeyin olması için birden fazla gereksinimin karşılanması gereken kontrol sistemlerinde kullanılır.Örneğin, hem bir sensörün hem de bir anahtarın bir motora güç vermesi gereken bir devrede, AN ve GATE mükemmel bir şekilde uyuyor.

Bir ve kapının çalışması şu şekilde temsil edilebilir. A · b = y, burada A ve B girişler ve y çıktıdır.Bunu bilmek önemlidir ve Gates ikiden fazla girişve çıktının yüksek olması için hepsi yüksek olmalıdır.Aksi takdirde, kapı düşük bir çıkış üretir.

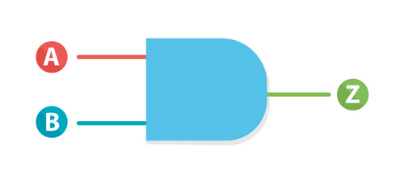

Şekil 6. ve kapı sembolü

A	B	A.B
0	0	0
0	1	0
1	0	0
1	1	1

Yukarıdaki şekil ve kapının sembolünü göstermektedir ve aşağıdaki hakikat tablosu mantığı daha da net hale getirir.Sadece son giriş kombinasyonunun (1, 1) yüksek bir çıkış verdiğini görebilirsiniz.Diğer tüm kombinasyonlar, açıklanan davranışla eşleşen düşük bir çıktıya yol açar.

Ve Proteus'ta kapı simülasyonu

Ve kapıyı simüle etmek Proteus gerçek bir devrede nasıl davrandığını görmenin harika bir yoludur.Proteus, kütüphanesinde yerleşik ve kapı bileşeni içerir, böylece çalışma alanınıza sürükleyebilir ve kolayca bir test oluşturabilirsiniz.

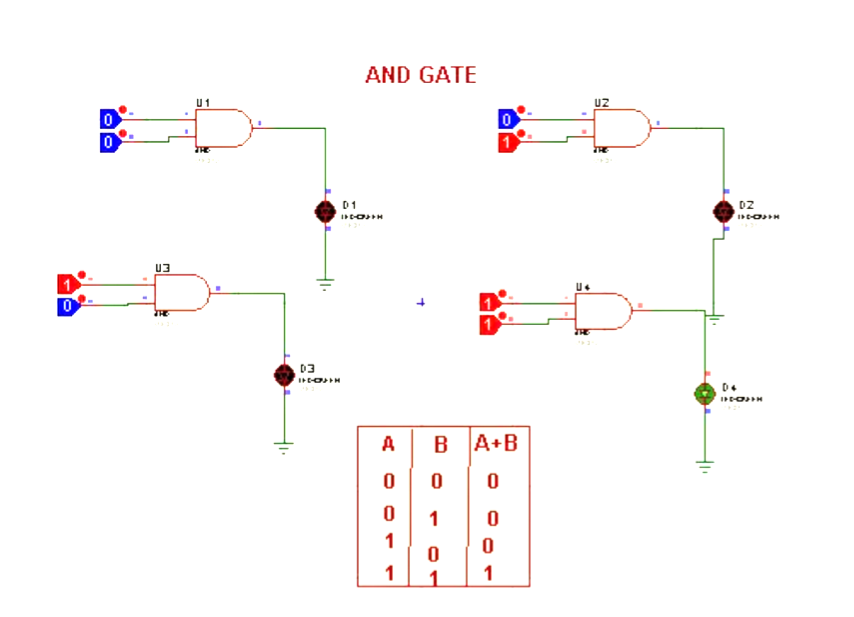

Şekil 7. Proteusun simülasyonu ve kapısı

Simülasyonu gerçekleştirmek için şunlara ihtiyacınız olacak:

• Ve kapı

• Mantık geçişleri (0 ile 1 arasındaki giriş değerlerini değiştirmek için)

• NEDEN OLMUŞ (Çıktı durumunu görselleştirmek için)

• Zemin terminali

Ve kapıyı tasarım alanına yerleştirerek başlayın.Bağlamak Mantık geçişleri girdilere ve bir NEDEN OLMUŞ çıkış piminde.Devreyi tamamlamak için gerekli zemini takın.Simülasyonu çalıştırdıktan sonra girişleri değiştirmeyi deneyin.Bunu fark edeceksin Her iki giriş yüksek olduğunda LED sadece yanar—Takat tablosundan beklendiği gibi.

Bu basit simülasyon, gerçek dijital devrelerde ve kapının nasıl işlev gördüğü konusunda sağlam bir anlayış sağlar.Ayrıca, farklı giriş koşullarının çıkışı nasıl doğrudan etkilediğini de gösterir.Mantık kapıların elektronik sistemlerde karar vermek için nasıl kullanılabileceğini öğrenmenin etkili bir yoludur.

Veya kapı çalışması

. Veya kapı dijital mantık sistemlerinde bir başka önemli bileşendir.Disjunction olarak bilinen bir mantık üzerinde çalışır, yani En az bir giriş yüksek (1).Eğer öyleyse, çıktı da yüksek olacaktır.Çıktının düşük olduğu tek durum (0) Tüm girişler düşük.

Bu tür kapı, durumlarda yararlıdır. Birden çok koşuldan herhangi biri Bir eylemi tetiklemek için doğru olmak yeterlidir.Örneğin, iki anahtardan herhangi birine basıldığında bir ışık açılmasını istiyorsanız, bir OR geçit doğru seçimdir.

OR kapısının işlevi genellikle şu şekilde ifade edilir. A + b = y , burada A ve B girişler ve y çıktıdır.Unutmayın, artı işareti (+) burada aritmetik ekleme anlamına gelmez - mantıksal veya işlemi temsil eder.

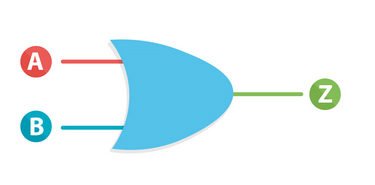

Şekil 8. veya kapı sembolü

A	B	A+B
0	0	0
0	1	1
1	0	1
1	1	1

Yukarıdaki hakikat tablosunda gösterildiği gibi, çıktı düşük Sadece her iki giriş 0 olduğunda.Diğer her durumda, yalnızca bir giriş yüksek olsa bile, çıktı yüksektir.Bu, yüksek bir çıktı elde etmek için tüm girişlerin yüksek olmasını gerektiren ve kapıdan farklı hale getirir.

Veya Proteus'ta kapı simülasyonu

OR kapısının nasıl çalıştığını daha iyi anlamak için, onu kullanarak simüle edebilirsiniz. Proteus, tıpkı ve kapı ile yaptığınız gibi.Proteus, devre kurulumunuzda kolayca kullanabileceğiniz yerleşik veya kapı bileşenine sahiptir.

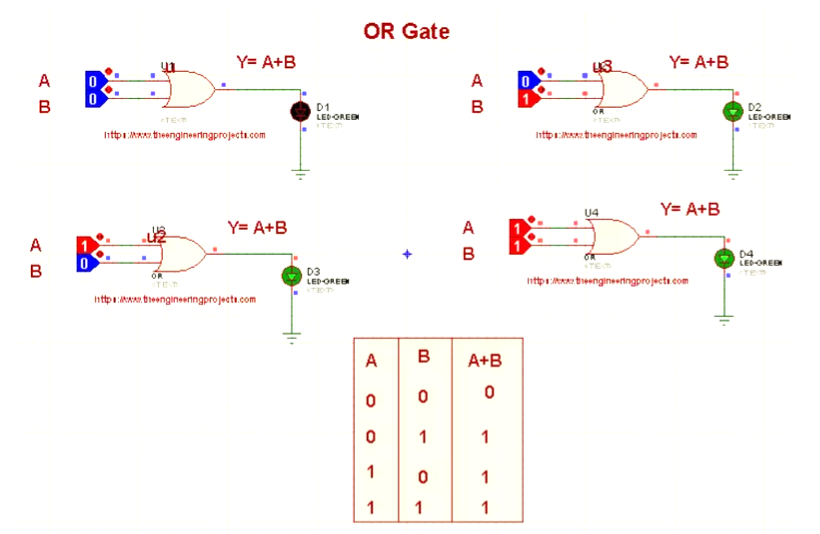

Şekil 9. Proteus içindeki Simülasyon veya Kapı

Bu simülasyon için aşağıdaki bileşenlere ihtiyacınız olacaktır:

• Veya kapı

• Mantık geçişleri (giriş sinyallerini uygulamak için)

• NEDEN OLMUŞ (Çıktıyı görselleştirmek için)

• Zemin terminali

Bileşenler bağlandıktan sonra, farklı kombinasyonları test etmek için girişleri değiştirin.Bunu fark edeceksin LED açılır Girişlerden biri veya her ikisi de yüksek seviyeye ayarlanmışsa.. LED kalır Sadece her iki giriş düşük olduğunda, Hakikat Tablosu'nun gösterdiği tam olarak eşleşen.

Bu simülasyon, mantık koşullarını nasıl ele aldığını gözlemlemenin pratik bir yoludur.Karar vermek için gerçek devrelerde nasıl kullanıldıklarını kavramanızı kolaylaştırır. Herhangi bir Durum çıkışı etkinleştirmek için yeterlidir.

Kapı Çalışmıyor

. Kapı değil, ayrıca invertör, dijital elektroniklerde karşılaşacağınız en temel mantık kapısıdır.Sadece var bir giriş ve bir çıktıve ana işi girişi tersine çevirin değer.Eğer verirsen 0çıktı olur 1.Girdi ise 1, çıktı dönüyor 0.Bu yüzden buna inverter denir - sadece aldığı sinyali tersine çevirir.

Bu kapı genellikle kullanılarak temsil edilir A', Neresi A Giriş mi ve apostrof (′) “değil” veya “zıt” anlamına gelir.Bir sinyal olduğunda tepki vermek için bir devreye ihtiyaç duyduğunuzda yaygın olarak kullanılır. mevcut değilveya bir koşul aktif hale geldiğinde bir şeyi devre dışı bırakmak.Örneğin, bir sensör açıkken bir sistemin kapalı kalmasını istiyorsanız, sinyali tersine çevirmek için bir kapı kullanabilirsiniz.

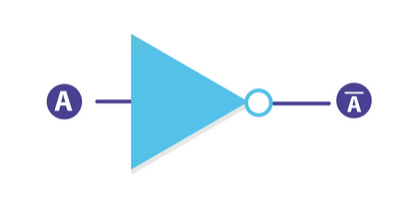

Şekil 10. Kapı sembolü değil

A	B
0	1
1	0

. Hakikat Tablosu Çünkü kapı değil, son derece basit ve hatırlanması kolay.Sadece bir giriş olduğu için, sadece İki olasılık.Giriş olduğunda 0, çıktı 1.Giriş olduğunda 1, çıktı 0.Bu temiz ve öngörülebilir davranış, Not Gate'i mantık tasarımında çok yararlı hale getirir.

Proteusta kapı simülasyonu değil

Hızlı bir şekilde ayarlayarak bir kapının nasıl çalıştığını kolayca görebilirsiniz. Proteusta Simülasyon.Proteus, bileşen kütüphanesinde önceden yapılandırılmış bir kapı sunar, bu da kurulumu hem hızlı hem de yeni başlayanlar dostu hale getirir.

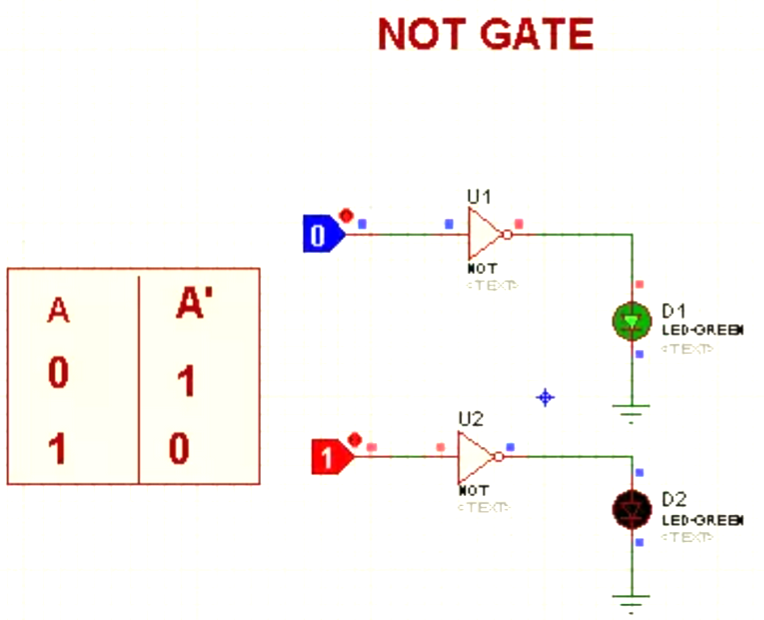

Şekil 11. Proteusta Kapı Değil Simülasyonu

Simülasyonu oluşturmak için aşağıdaki bileşenlere ihtiyacınız olacaktır:

• Kapı değil

• Mantık geçiş (girişi manuel olarak değiştirmek için)

• NEDEN OLMUŞ (Çıktıyı görsel olarak göstermek için)

• Zemin terminali

Not Gate'i Proteus çalışma alanınıza yerleştirerek başlayın.Bağla Mantık geçiş girişine ve çıktısına yol açtı.Son olarak, devreyi tamamlamak için bir toprak bağlantısı ekleyin.Simülasyonu çalıştırdığınızda ve mantık geçişini 0 ile 1 arasında değiştirdiğinizde, Giriş 0 olduğunda LED yanar, Ve Giriş 1 olduğunda kapanır.

Bu basit kurulum, invertörün davranışını açıkça göstermektedir.Nasıl olduğunu öğrendikten sonra VE Ve VEYA kapılar çalışır, geçmeni anlamak üçlüyü tamamlar Temel Mantık Kapılar.Bu kapılar oluşturur temel Diğer tüm dijital mantık devreleri için ve onlara hakim olmak size daha karmaşık tasarımları keşfetmek için güçlü bir başlangıç ​​noktası verir.

Çözüm

Mantık kapılarını anlamak, dijital devrelerin nasıl çalıştığını öğrenmenin ilk adımıdır.Nand ve Xor gibi daha gelişmiş seçenekler gibi basit kapılardan, her biri ikili sinyallerin işlenmesinde benzersiz bir rol oynar.Sembollerini, gerçek tablolarını ve bunları simülasyon yoluyla nasıl test edeceğinizi öğrendikten sonra bu kapıları kavramak kolaydır.Proteus gibi araçlar kullanmak, öğrenme sürecini daha net ve daha uygulamalı hale getirir.Bu temellere güven duyduğunuzda, daha karmaşık dijital sistemlere geçmeyi daha kolay bulacaksınız.İster deneme ister okuyor olun, bu yapı taşları tekrar tekrar görünmeye devam edecektir.
