Direnç Renk Kodu Nasıl Okunur?

Bu makale, devre tasarımının doğruluğunu artıran, onarımları ve bakımı kolaylaştıran ve yüksek kaliteli standartlar sağlayan bir beceri olan Direnç Kodları okuma sürecini araştırmaktadır.Direnç değerlerini göstermek için renk bantlarını kullanan bir sistem olan direnç renk kodlaması, elektronik profesyoneller ve hobiler için değerli bir araçtır.İnsanlar, sayılar, çarpanlar, toleranslar ve sıcaklık değişiklikleri anlamına gelen bu renkleri anlayarak, insanlar basit aletlerden karmaşık makinelere kadar elektronik cihazların düzgün çalışmasını sağlayabilir.

Katalog

Şekil 1: Dirençler

Direnç kodlarını okumanın önemi

Yanlış dirençlerin kullanılması devrenin kötü çalışmasını sağlayabilir veya hatta hasara neden olabilir.Bu kodların nasıl okunacağını bilmek, devreyi fonksiyonel ve güvenli tutarak doğru dirençlerin kullanılmasını sağlar.

Öğrenciler ve yeni başlayanlar için direnç kodlarını okumayı öğrenmek temel bir beceridir.Devre oluşturmanın temellerini ve farklı bileşen değerlerinin devre davranışını nasıl etkilediğini ve elektronikte güçlü bir temel verdiğini öğretir.

Renk bantlarını tanımlamak

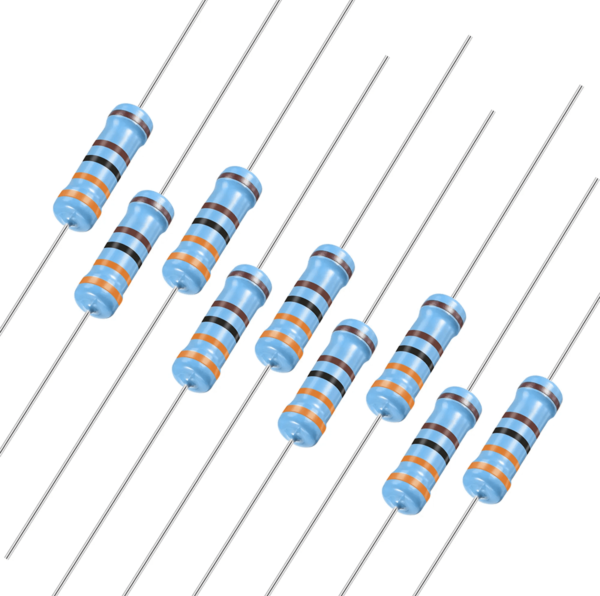

Şekil 2: Dirençler renk bantları

Dirençler genellikle dört veya beş renkli bant vardır.İşte bir direnç üzerindeki farklı renk bantlarının anlamı.

İlk iki bant: Bu bantlar direnç değerinin ana numaralarını gösterir.Her renk 0 ila 9 arasında bir sayı anlamına gelir.

Üçüncü grup: Bu grup size ana sayılara kaç sıfır ekleyeceğinizi söyler.

Dördüncü Bant: Bu grup, gerçek direncin belirtilen değerden ne kadar değişebileceğini gösterir.

Beşinci Bant (mevcutsa): Bu bant, rafine tolerans ve sıcaklık katsayısı, iki şey anlamına gelebilir.

Renkli bantların değerleri

Ana Numaralar (Önemli basamaklar)

İlk iki veya üç bant direnç değerinin ana sayısıdır.Her renk bir sayı anlamına gelir:

Renk	Değer
Siyah	0
Kahverengi	1
Kırmızı	2
Turuncu	3
Sarı	4
Yeşil	5
Mavi	6
Menekşe	7
Gri	8
Beyaz	9

Tablo 1: Direnç renkleri ve değerleri

Çarpan

Renk	Değer
Siyah	× 1
Kahverengi	× 10
Kırmızı	× 100
Turuncu	× 1.000
Sarı	× 10.000
Yeşil	× 100.000
Mavi	× 1.000.000
Altın	× 0.1
Gümüş	× 0.01

Tablo 2: Direnç renkleri ve değer çarpanı

Tolerans

Renk	Değer
Kahverengi	±% 1
Kırmızı	±% 2
Yeşil	±% 0.5
Mavi	±% 0.25
Menekşe	±% 0.1
Gri	±% 0.05
Altın	±% 5
Gümüş	±% 10
Grup yok	±% 20

Tablo 3: Direnç renkleri ve tolerans değerleri

Hızlı Referans Tablosu

Renk	Basamak	Çarpan	Tolerans
Siyah	0	1	N/A
Kahverengi	1	10	±% 1
Kırmızı	2	100	±% 2
Turuncu	3	1.000	N/A
Sarı	4	10.000	N/A
Yeşil	5	100.000	±% 0.5
Mavi	6	1.000.000	±% 0.25
Menekşe	7	N/A	±% 0.1
Gri	8	N/A	±% 0.05
Beyaz	9	N/A	N/A
Altın	N/A	0.1	±% 5
Gümüş	N/A	0.01	±% 10

Tablo 4: Renkli bantların değerleri

Direnç Renk Kodu Grafiği

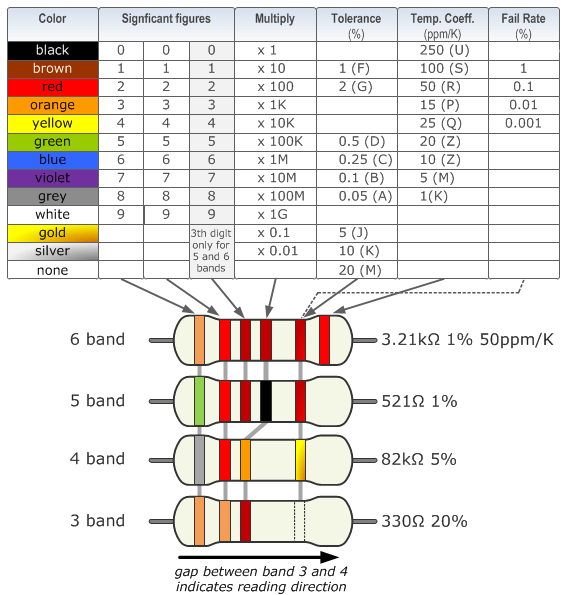

Şekil 3: Direnç Renk Kodu Grafiği

6-bant direnç renk kodu

6 bantlı direnç renk kodu, daha basit 3 bant ve 4 bant sistemlerinden daha hassastır.Önemli basamaklar için ilk üç bandı ve çarpan, tolerans ve sıcaklık katsayısı için kalan bantları kullanır.İşte bu kodları okumak ve direnci hesaplamak için kolay bir rehber:

İlk üç bandın renklerine bakın ve sayısal değerlerini bulmak için bir direnç renk kodu grafiği kullanın;

Rakamı bulmak için dördüncü bandın rengini kontrol edin, bu da rakamlara kaç sıfır ekleyeceğinizi söyler;

Bu formülü kullanarak direnci hesaplayabilirsiniz:

Direnç (ω) = (1. basamak × 100 + 2. basamak × 10 + 3. basamak) × çarpan

Beşinci Bant (Tolerans): Direnç değerinin doğruluğunu gösterir ve belirtilen değerden ne kadar değişebileceğini gösterir;

Altıncı Bant (Sıcaklık Katsayısı): Dirençin sıcaklıkta ne kadar değiştiğini gösterir.

Örnek

Aşağıdaki renk sırasına sahip 6 bantlı bir direnç kullanalım: yeşil, mavi, siyah, turuncu, menekşe, kırmızı.

Şekil 4: 6 bantlı bir direnç

Renk	1ST Bant	2ND Bant	3RD Bant	4th Bant çarpanı	5th Bant toleransı	6th Bant sıcaklığı.Katsayı.
Siyah	0	0	0	× 1	-	-
Kahverengi	1	1	1	× 10	±% 1	100ppm/k
Kırmızı	2	2	2	× 100	±% 2	50ppm/k
Turuncu	3	3	3	× 1.000	-	15ppm/k
Sarı	4	4	4	× 10.000	-	25ppm/k
Yeşil	5	5	5	× 100.000	±% 0.5	-
Mavi	6	6	6	× 1.000.000	±% 0.25	10ppm/k
Menekşe	7	7	7	× 10.000.000	±% 0.10	5ppm/k
Gri	8	8	8	× 100.000.000	±% 0.05	-
Beyaz	9	9	9	× 1g	-	-
Altın				× 0.1	±% 5	-
Gümüş				× 0.01	±% 10	-

Bir direnç üzerindeki her renk belirli bir sayıya karşılık gelir.Örneğimiz için aşağıdaki renk bantlarını ele alalım:

Yeşil: 5

Mavi: 6

Siyah: 0

Turuncu (çarpan): x1.000

Menekşe (Tolerans): ±% 0.1

Kırmızı (sıcaklık katsayısı): 50 ppm/° C

İlk üç renk önemli basamakları temsil eder.Bir sayı oluşturmak için bu rakamları birleştirin:

Yeşil (5)

Mavi (6)

Siyah (0)

Bunları birleştirerek 560 numarasını alıyoruz.

Ardından, çarpanı dördüncü renkli banttan uygulayın.Bu durumda, turuncu 1.000 çarpanı gösterir.Birleştirilmiş önemli basamakları (560) bu çarpanla çarpın:

560 × 1.000 = 560.000

Yani, direnç değeri 560.000 ohm veya 560 kΩ'dur.

Tolerans, gerçek direncin nominal değerden ne kadar değişebileceğini gösterir.Beşinci renk bandı Violet, ±%0.1 tolerans anlamına gelir.Bu, dirençin gerçek direncinin 560.000 ohm'dan ±% 0,1 oranında değişebileceği anlamına gelir.

560.000 × 0.001 = 560

560.000 ± 560

Böylece, direnç 559.440 Ω ila 560.560 Ω arasında değişebilir.

Altıncı renk bandı kırmızı, 50 ppm/° C olan sıcaklık katsayısını temsil eder.Bu, direnişin santigrat derece başına milyon başına 50 parça değiştiği anlamına gelir.

Dirençimiz için tam özellikler:

• Direnç: 560.000 Ω (veya 560 kΩ)

• Tolerans: ±% 0.1

• Sıcaklık katsayısı: 50 ppm/° C

5 bant direnç renk kodu

5 bantlı dirençleri kolayca kodlayabilir ve bu adımları izleyerek direnç değerini doğru bir şekilde belirleyebilirsiniz:

Dirençteki ilk üç renkli bandına bakarak başlayın.Bu bantlar direnç değerinin önemli rakamlarını temsil eder.Her rengi karşılık gelen numarasıyla eşleştirmek için bir direnç renk kodu grafiği kullanın;

Dördüncü bandın rengini bulun.Bu bant, ilk üç bandın oluşturduğu sayıya kaç sıfır ekleyeceğinizi söyleyen çarpanı gösterir.Başka bir deyişle, çarpmanız gereken on gücünü gösterir;

Ardından, toplam direnci bulmak için bu formülü kullanın:

Direnç (ω) = (1. haneli değer × 100 + 2. haneli değer × 10 + 3. basamak değeri) × çarpan

Bu, ilk üç banttaki değerleri birleştirir ve ohm cinsinden direnci elde etmek için dördüncü bandın değerine göre çarpar;

Son olarak, beşinci bandın rengine bakın.Bu bant toleransı veya dirençin direnç değerinin ne kadar doğru olduğunu gösterir.Size gerçek direncin hesaplanan değerden değişebileceği yüzdeyi söyler.

Örnek

Aşağıdaki renk sırasına sahip 5 bantlı bir direnç kullanalım: sarı, beyaz, beyaz, siyah ve kahverengi.

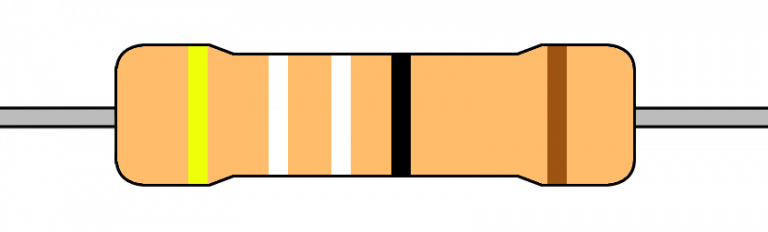

Şekil 5: 5 bantlı direnç

Renk	1ST Bant	2ND Bant	3RD Bant	4th Bant çarpanı	5th Bant toleransı
Siyah	0	0	0	× 1
Kahverengi	1	1	1	× 10	±% 1
Kırmızı	2	2	2	× 100	±% 2
Turuncu	3	3	3	× 1.000
Sarı	4	4	4	× 10.000
Yeşil	5	5	5	× 100.000	±% 0.5
Mavi	6	6	6	× 1.000.000	±% 0.25
Menekşe	7	7	7	× 10.000.000	±% 0.10
Gri	8	8	8	× 100.000.000	±% 0.05
Beyaz	9	9	9	× 1g
Altın				× 0.1	±% 5
Gümüş				× 0.01	±% 10

Tablo 6: 5-bantlı direnç renk kodu

İlk olarak, her bant için renk kodu değerlerini tanımlayın.

Birinci Bant (Sarı): 4

İkinci Bant (Beyaz): 9

Üçüncü Bant (Beyaz): 9

Dördüncü Bant (Siyah): 1 çarpanı (siyah 100 çarpana karşılık geldiğinden)

Beşinci Bant (Brown):%1 tolerans.

Ardından, ilk üç banttan rakamları alın ve bir sayı oluşturmak için birleştirin.Bu durumda:

Sarı: 4

Beyaz: 9

Beyaz: 9

Bu bize 499 sayısını veriyor.

Şimdi, bu sayıyı dördüncü bant tarafından gösterilen değerle çarpın.Burada, dördüncü bant siyahtır, yani 1 çarpanı anlamına gelir, bu nedenle hesaplama:

Direnç = 499 × 1 = 499Ω

Beşinci bant bize bu durumda% 1 (kahverengi) olan toleransı verir.Bu aralığı bulmak için 499 ω% 1'ini hesaplayın:

499Ω% 1 = 1/100 × 499 = 4.99Ω

Şimdi, bu değeri orijinal dirençten ekleyip çıkararak olası aralığı belirleyin:

Minimum Direnç: 499 ω - 4.99 Ω = 494.01 Ω

Maksimum Direnç: 499 ω + 4.99 Ω = 503.99 Ω

Böylece, direnç 494.01 Ω ile 503.99 Ω arasında bir değere sahip olabilir.

Bant dirençi renk kodu

Bu basit adımları izlerseniz, 4 bantlı bir dirençin toplam direncini bulmak basittir.

Dirençteki ilk iki renkli bant bakarak başlayın.Her renk, direnç renk kodu grafiğinde bulabileceğiniz bir sayı anlamına gelir;

Bu numaraları aldıktan sonra, çarpanı bulmak için üçüncü bandı kontrol edin.Bu size ilk iki haneye kaç sıfır ekleyeceğinizi söyler;

Bu formülü kullanın:

Direnç (ω) = (1. basamak değeri x 10 + 2. basamak değeri) x çarpan

Son olarak, dördüncü bandın rengi, gerçek direncin belirtilen değerden ne kadar değişebileceğini söyleyen tolerans seviyesini gösterir.Bu yöntem, bir dirençin toplam direncini doğru bir şekilde hesaplamanıza yardımcı olur.

Örnek

Aşağıdaki renk sırasına sahip 4 bantlı bir direnç kullanalım: sarı, menekşe, kahverengi ve gümüş

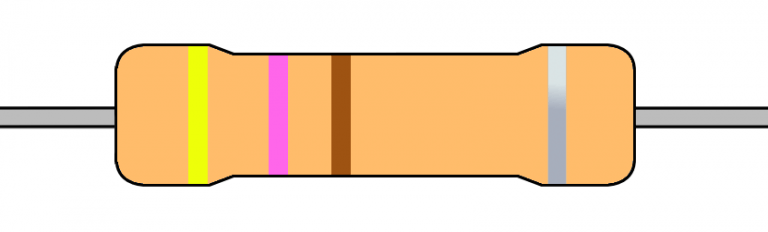

Şekil 6: 4-bant direnci

Renk	1ST Bant	2ND Bant	3RD Bant çarpanı	4th Bant toleransı
Siyah	0	0	× 1
Kahverengi	1	1	× 10	±% 1
Kırmızı	2	2	× 100	±% 2
Turuncu	3	3	× 1.000
Sarı	4	4	× 10.000
Yeşil	5	5	× 100.000	±% 0.5
Mavi	6	6	× 1.000.000	±% 0.25
Menekşe	7	7	× 10.000.000	±% 0.10
Gri	8	8	× 100.000.000	±% 0.05
Beyaz	9	9	× 1g
Altın	-	-	× 0.1	±% 5
Gümüş	-	-	× 0.01	±% 10

Tablo 7: 4-bant direnç renk kodu

Bir direnç üzerindeki ilk iki renk bandı temel değerini gösterir.

İlk bant sarıdır, bu da 4'e eşittir. İkinci bant, 7'ye eşit olan menekşe.

Bu iki sayıyı bir araya getirdiğimizde 47'dir. Dolayısıyla, temel değerimiz 47'dir.

Şimdi, taban değerimizi neyin çarpacağımızı söyleyen üçüncü band olan çarpanlara geçiyoruz.Bizim durumumuzda:

Kahverengi 10'luk bir çarpanı temsil eder.

Şimdi, 47 temel değerimizi 10 ile çarpıyoruz:

47 × 10 = 470

Yani, dirençimizin direnç değeri 470 ohmdur.

Son olarak, bize toleransı anlatan dördüncü bandımız var - gerçek direnç belirtilen değerden ne kadar değişebilir.

Dördüncü bant,% 10 toleransı temsil eden gümüş.

Bu, gerçek direncin nominal değerden ±% 10 oranında değişebileceği anlamına gelir.Tolerans aralığını bulmak için 470 ohm'un% 10'unu hesaplıyoruz:

470 × 0.10 = 47

Yani, gerçek direnç:

470 - 47 = 423 ohm

Veya:

470 + 47 = 517 ohm

Dirençimizin değerini ve toleransını çözdük:

• Temel Değer: 47

• Çarpan: 10

• Direniş: 470 ohm

• Tolerans: ±% 10 (423 ila 517 ohm)

Onlardan kaçınmak için hataları ve ipuçlarını okuma

Renklerin yanlış tanımlanması

Kötü aydınlatma veya ince renk varyasyonları direnç renk bantlarının yanlış anlaşılmasına neden olabilir.Renk görünürlüğünü artırmak için çalışma alanınızın yüksek kaliteli LED aydınlatmasına veya gün ışığı ampullerine sahip olduğundan emin olun.Renkleri daha net ve doğru bir şekilde görmek için küçük veya yakın aralıklı bantlar için bir büyüteç kullanın.

Yanlış okuma sırası

Direnç okumaya başlamak için doğru sonun belirlenmesi kafa karıştırıcı olabilir.Tolerans bandının (genellikle altın veya gümüş) karşısında en yakın veya tarafa en yakın dirençin sonundan başlayın.Tolerans bandı yoksa, bantların daha yoğun bir şekilde paketlendiği yerden başlayın.Bu yaklaşım, diziyi tersine çevirmeyi önler, bu da direnç değerini büyük ölçüde değiştirebilir.

Benzer renkler arasındaki karışıklık

Kırmızı, turuncu ve kahverengi veya yeşil ve mavi gibi benzer renkler, özellikle zayıf aydınlatmada kolayca karıştırılabilir.Direnç renk kodu dizisini düzenli olarak uygulayın veya bir renk kodu grafiğini referans olarak kullanışlı tutun.Direnç okuması için tasarlanmış mobil uygulamalar gibi dijital araçlar, doğruluğu sağlamak ve yaygın renk yanlış tanımlamalarını telafi etmek için bir çift kontrol mekanizması sağlayabilir.

Renk körlüğünün etkisi

Renk görme eksiklikleri olan bireyler, renk kodlu dirençleri doğru bir şekilde okumak için mücadele eder.Daha iyi farklılaşma için renk çıkışını ayarlayarak renk körlüğü olanlara yardımcı olmak için tasarlanmış uygulamaları kullanın.Alternatif olarak, direnç değerlerini doğrudan ölçmek için multimetreler gibi elektronik araçlar kullanın, renk tanımlama ihtiyacını atlayarak ve görme bozukluklarından bağımsız olarak doğruluğu sağlayın.

Çözüm

Direnç renk kodu sistemini öğrenmek, renkli bantların ne anlama geldiğini bulmaktan daha fazlasıdır.Elektronik sistemlerin birçok farklı kullanımda iyi ve güvenilir bir şekilde çalışmasını sağlamakla ilgilidir.Ayrıntılı açıklama, insanların üç bant, dört bant veya altı bant sistemleri gibi farklı kurulumlarda direnç değerlerini nasıl doğru bir şekilde bulacaklarını bilmelerine yardımcı olur.Ayrıca elektronik tasarım ve onarımda dikkatli olmanın önemini de vurgulamaktadır.Teknoloji geliştikçe ve doğruluk ihtiyacı arttıkça, bu kodları hızlı ve doğru bir şekilde okuyabilmek daha önemli hale gelir.Renkleri yanlış yönlendiren veya dijital araçlar kullanarak renk körlüğü ve daha iyi aydınlatma gibi yaygın hatalardan kaçınmak için ipuçları, elektronik çalışmalarda gerçek yaşam zorluklarını ele almanın kapsamlı bir yolunu gösterir.Kısacası, direnç renk kodu sistemi, temelleri doğru almanın karmaşık görevlerde bile harika işler yapmaya yol açtığını ve cihazların sadece performans ve güvenilirlik standartlarını karşılamadığından emin olmasını sağladığını gösterir.

Sık sorulan sorular [SSS]

1. Direnç renk kodu nasıl hatırlanır?

Direnç renk kodunu etkili bir şekilde hatırlamak için, "Büyük Britanya'nın Bb Roy'un çok iyi bir eşi vardı" ifadesini kullanabilirsiniz.Her harf 0 ila 9 arasında bir rakamla karşılık gelen bir renk anlamına gelir:

Siyah = 0

Kahverengi = 1

Kırmızı = 2

Turuncu = 3

Sarı = 4

Yeşil = 5

Mavi = 6

Violet = 7

Gri = 8

Beyaz = 9

Bu anımsatıcı, hızlı direnç tanımlamasına yardımcı olarak renklerin sırasını ve bunların ilişkili sayısal değerlerini hatırlamanıza yardımcı olur.

2. Bir direnç rengini nasıl çözersiniz?

Bir dirençin renk bantlarından direnç değerini belirlemek için şu adımları izleyin:

Her bandın rengini tanımlayın (ortak dirençlerde dört bant).

Renk kodunu kullanarak karşılık gelen numaralarını bulmak için ilk iki rengi kullanın.

Üçüncü bant, eklenecek sıfır sayısını gösteren çarpandır.

Dördüncü bant (varsa) dirençin toleransını veya doğruluğunu gösterir.

Örneğin, bantlar kırmızı, menekşe ve turuncu ise, 2 (kırmızı), 7 (menekşe), ardından üç sıfır (turuncu çok yönlü) hesaplarsınız, bu da 27000 ohm ile sonuçlanır.

3. 220 ohm dirençinin renk kodu nedir?

220 ohm'luk bir direnç için renk kodu:

Kırmızı (2)

Kırmızı (2)

Kahverengi (10 çarpan)

Bu nedenle, 22'yi ve ardından bir sıfırı temsil eden kırmızı-kırmızı kahverengidir ve 220 ohm'a eşittir.

4. Sıfırlı ohm direnç nedir?

Sıfırlı ohm direnç, bir devre kartındaki izleri bağlamak için kullanılan bir jumper'dır.Diğer herhangi bir direnç gibi görünür, ancak sıfır direnç gösteren tek bir siyah bandı vardır.Birincil işlevi, devre tasarımları içinde bir yer tutucu veya köprü olarak hareket etmektir, daha esnek PCB düzenleri ve daha kolay otomatik montaj sağlar.

5. Dirençin hangi ucundan okumaya başlayacağını nasıl bilebilirim?

Bir direnç doğru okumak için:

Altın veya gümüş bant arayın;Bu tolerans bandıdır ve soldan sağa renkleri okurken sağ uçta olmalıdır.

Tüm bantlar renkli ise (metalik bant olmadan), bantların birbirine en yakın olduğu sondan okumaya başlayın.
