IO cihazları CPU ile nasıl iletişim kurar?

Bilgisayarınızın verileri yazıcılar, klavyeler ve depolama gibi cihazlarla nasıl paylaştığını merak edebilirsiniz.Bu kısa kılavuz size girdi/çıkışın temellerini ve sisteminiz ve dış dünyada veri nasıl hareket ettirdiğini gösterir.Ayrıca cihazların bağlanma yollarını ve yavaşlamaları nasıl önleyeceğinizi de öğreneceksiniz.

Katalog

G/Ç sistemlerine giriş

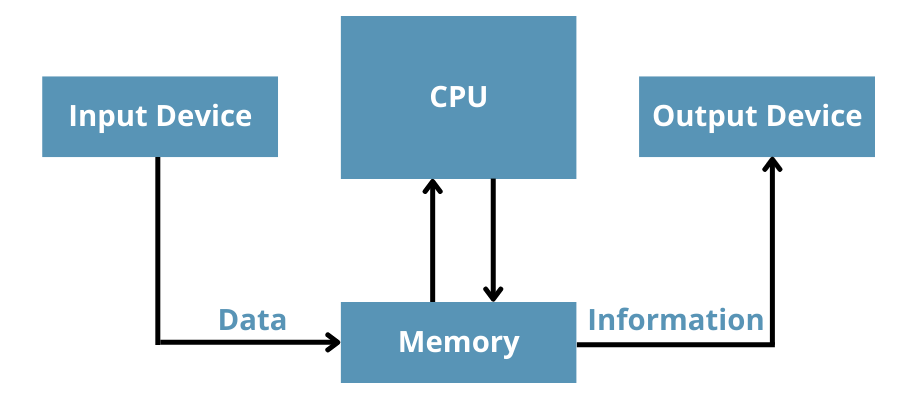

G/Ç, bir bilgisayarın dahili belleği ile sabit sürücüler, yazıcılar veya diğer sistemler gibi harici cihazlar arasında verilerin değiştirilme şeklini ifade eder.Sistem ve dış dünya arasındaki bağlantı, sinyalleri veya verileri her iki yönde ele alıyor.Örneğin, bir klavyeye yazdığınızda veya bir fareyi tıkladığınızda, bunlar girişlerdir.Benzer şekilde, monitörünüzdeki ekran veya hoparlörlerinizdeki ses çıkışlardır.

Klavyeler, fareler, monitörler ve yazıcılar gibi cihazlar G/Ç donanımının yaygın örnekleridir.Kullanıcıların bilgisayarla etkileşime girmelerine yardımcı olurlar.Modemler ve ağ kartları gibi ağ cihazları bile G/Ç işlemlerini gerçekleştirerek bilgisayarlar arasında iletişimi mümkün kılar.

G/Ç arayüzleri türleri

G/Ç arayüzü, CPU, G/Ç devreleri ve sistem veri yolu aracılığıyla periferik cihazlar arasında sorunsuz bir bağlantı sağlar.Bu arayüzler, tasarım karmaşıklığı ve bağlandıkları cihazlara göre kategorize edilir.

G/Ç arayüz çipi

G/Ç arayüz çipleri, CPU ve periferik cihazlar arasındaki iletişimi yöneten küçük, entegre devrelerdir.Bu yongalar, CPU'nun komutlar ve parametreler göndermesine izin vererek cihazların belirli işlevlerini gerçekleştirmesini sağlar.Örneğin, zamanlayıcı sayaçları zamana duyarlı işlemleri yönetir, kesme denetleyicileri cihazlardan CPU'ya olan istekleri işler ve DMA denetleyicileri CPU'yu ağır bir şekilde dahil etmeden doğrudan bellek erişimini sağlar.Öte yandan paralel arayüzler, aynı anda birden fazla bit göndererek daha hızlı veri aktarımını kolaylaştırarak yazıcılar gibi cihazlar için yararlı hale getirir.

G/Ç Arabirim Kontrol Kartı

G/Ç arayüzü kontrol kartları, mantıksal olarak düzenlenmiş çoklu entegre devreden oluşturulan modüler bileşenlerdir.Bu kartlar ya anakart üzerine önceden yüklenebilir veya daha sonra sistem veriyolu aracılığıyla eklentiler olarak eklenebilir.Bağlantı türü, bağlanan cihaza bağlıdır.Seri arayüzler verileri her seferinde biraz aktarır ve genellikle modemlerle kullanılır.Aynı anda birden fazla bit gönderen paralel arayüzler yazıcılar ve tarayıcılarla iyi çalışır.Klavye arayüzleri klavyelerden giriş sinyallerini işlemek için uzmanlaşırken, disk arayüzleri sabit diskler ve SSD'ler gibi depolama cihazlarıyla güvenilir iletişim sağlar.Her bağlantı türü, verimli ve güvenilir bir çalışma sağlayarak desteklediği belirli cihaz için optimize edilmiştir.

G/Ç arayüzlerinin temel işlevleri

CPU ve periferik cihazlar arasındaki etkileşim, çeşitli zorlukların üstesinden gelmeyi içerir.Bu zorluklar hız, zamanlama, veri formatları ve sinyal türlerindeki farklılıklardan kaynaklanmaktadır.İşte bu konulara daha yakından bak:

Hız uyuşmazlığı

G/Ç cihazlarının çalışma hızı genellikle CPU'nun işleme hızından çok daha yavaştır.Örneğin, bir yazıcının bir sayfa yazdırması saniye sürebilir, CPU ise binlerce talimatı aynı sürede işleyebilir.Ayrıca, G/Ç cihazları arasında bile hızlar büyük ölçüde değişir;Bir sabit disk verileri yazıcıdan daha hızlı aktarır.Sistem, gecikmeleri veya verimsizlikleri önlemek için bu uyumsuzluğu etkili bir şekilde yönetmelidir.

Zamanlama uyumsuzluğu

Her G/Ç cihazı kendi zamanlama kontrolü ile çalışır, yani verileri kendi hızında işler.Bu zamanlama genellikle CPU’nun işleme ritmiyle uyumlu değildir.Örneğin, bir klavye kullanıcı girişine göre düzensiz aralıklarla veri gönderebilirken, CPU tutarlı bir bilgi akışı bekler.Arayüz, sorunsuz iletişimi sağlamak için bu farklılıkları senkronize eder.

Bilgi formatı uyumsuzluk

Farklı cihazlar, bilgileri depolamak ve işlemek için farklı formatlar kullanır.Örneğin, bazı cihazlar verileri ikili formatta, diğerleri ASCII kodlamasında ve diğerleri BCD'de (ikili kodlu ondalık) işler.Ek olarak, bazı cihazlar verileri her seferinde bir bit, diğerleri aynı anda birden fazla bit göndermek için paralel iletim kullanır.Arayüz, CPU'nun verileri düzgün bir şekilde yorumlayabilmesi için bu formatları çevirmeye ve hizalamaya yardımcı olur.

Bilgi Türü Uyumsuzluğu

Cihazlar farklı sinyal türleriyle çalışabilir.Bazıları ayrık olan dijital sinyaller kullanırken, diğerleri sürekli olan analog sinyallere güvenir.Örneğin, bir mikrofon analog sinyaller üretebilirken, CPU yalnızca dijital bilgileri işler.Arayüz, bu sinyalleri gerektiği gibi dönüştürür ve CPU'nun çeşitli cihazlarla etkili bir şekilde iletişim kurmasını sağlar.

Bahsedilen nedenlere dayanarak, CPU ve çevre birimleri arasındaki veri alışverişi, birkaç işlevi yerine getiren bir arayüze dayanır:

• Hız farklılıklarını işlemek ve daha büyük yongalarla parti iletimini etkinleştirmek için veri kaydı ve tamponlama.

• Seri ila paralel dönüşümler gibi veri biçimi dönüşümü.

• Sinyal uyumluluğu için dönüştürücüler kullanarak seviye ve tip koordinasyon.

• Cihazı ve CPU işlemlerini hizalamak için senkronizasyon zamanlama.

• Doğru çevresel iletişim için kod çözme ve cihaz seçimi.

• İstekleri yönetmek ve verimli veri aktarımı sağlamak için kesinti ve DMA kontrolü.

G/Ç cihazlarını kontrol etmek için yöntemler

Program sorgu yöntemi

Bu yöntem, CPU'nun veri aktarımına hazır olup olmadığını belirlemek için bir çevre biriminin durumunu tekrar tekrar kontrol etmeyi içerir.Cihaz hazırsa, CPU değişimi gerçekleştirir;Aksi takdirde, sorgulamaya devam eder ve devam eder.Bu yöntemin avantajı, minimum donanım gerektirdiği için sadeliğinde yatmaktadır.Bununla birlikte, verimsizdir, çünkü CPU zamanının çoğunu bekleme durumunda geçirir, bu da diğer görevleri yerine getirirken verimliliğini azaltır.

Kesme İşleme Yöntemi

Bu yaklaşımda, periferik veri aktarımı için hazır olduğunda CPU'ya bir kesinti sinyali gönderir.CPU, mevcut görevini geçici olarak duraklatır, kesintiyi işler ve veri alışverişini gerçekleştirir.Tamamlandığında, CPU önceki çalışmalarına devam eder.Bu yöntem, CPU'yu sürekli yoklamadan kurtararak genel verimliliği artırır.Ancak, her bir cihaza kesinti isteği numaraları atanmasını ve belirli hizmet programları oluşturulmasını gerektirir.Özellikle yüksek veri transferleri sırasında sık kesintiler, her kesintiyi yönetmek için gereken süre nedeniyle sistem performansını düşürebilir.

DMA Transfer Yöntemi

Doğrudan Bellek Erişimi (DMA), CPU içermeden çevre birimleri ve bellek arasında veri aktarımını sağlar.Bir DMA denetleyicisi, aktarmaya başlamadan önce CPU'dan veriyolun kontrolünü talep eder.Bir kez verildikten sonra, denetleyici veri aktarımını bağımsız olarak tamamlar ve daha sonra kontrolü CPU'ya döndürür.Bu yaklaşım, transfer iş yükünü boşaltarak CPU'nun verimliliğini önemli ölçüde artırır.Özellikle yüksek hızlı veri alışverişi için etkilidir.

Kanal modu

Kanal modu, G/Ç işlemlerini yönetmek için özel bir işlemci veya kanal sunar.Bu işlemci, çevre birimleri ve sistem arasındaki iletişimi işler ve CPU'daki iş yükünü azaltır.Bu sorumluluğu boşaltarak, CPU daha karmaşık görevlere odaklanabilirken, kanal işlemcisi sorunsuz ve güvenilir çevresel iletişim sağlar.Bu yöntem, sık veya kapsamlı G/Ç operasyonları gerektiren sistemler için idealdir.

Ortak G/Ç Cihaz Sorunları ve Çözümleri

Normal çalışmayan cihazlar

Bazen G/Ç cihazları çalışmayı bırakır, örneğin harici arayüzler başarısız olduğunda, dizüstü bilgisayarlardaki klavyeler tepkisiz hale gelir veya dokunmatik ekranlar girişi algılamayı durdurur.Bu sorunlar yazılım aksaklıklarından, sürücü sorunlarından veya donanım arızalarından kaynaklanabilir.Cihaz sürücülerinin güncellenmesini ve düzenli bakım gerçekleştirmesinin bu sorunların çözülmesine yardımcı olabilir.

Teşhis Aracı Hata Kodları

Anakart teşhis kartları gibi bilgisayar bakım araçlarını kullanırken, FF, 00 veya DD gibi hata kodları görünebilir veya sistem C1 ila C5 gibi kodları tekrar tekrar görüntüleyebilir.Bu kodlar, altta yatan donanım veya yapılandırma sorunlarını gösterir.Teşhis aracının kılavuzuna başvurmak, sorunu tanımlamaya ve gerekli düzeltmeleri yönlendirmeye yardımcı olabilir.

Kısa devreler ve statik elektrik

G/Ç cihazlarındaki kısa devreler, dış cihazları bağlarken genellikle statik elektriğin neden olduğu kapasitörler ve diyotlar gibi bileşenlere zarar verebilir.Bu, sistemin güç vermemesi gibi ciddi sonuçlara yol açabilir.Anti-statik önlemlerin kullanılması ve uygun topraklamanın sağlanması hasar riskini azaltabilir.

G/Ç cihazları için önleyici tedbirler

G/Ç cihazları hassastır ve kullanım sırasında bakım gerektirir.Bunları yüksek sıcaklık veya nemli ortamlarda kullanmaktan kaçının, çünkü bu koşullar bileşenlerine zarar verebilir.Düzenli temizlik, güvenli kullanım ve uygun depolama ömrünü uzatabilir ve başarısızlık riskini en aza indirebilir.Uygun çevresel koşullar ve düzenli kontroller, işlevselliklerini korumanın en iyi yollarıdır.

CPU darboğazlarının G/Ç operasyonları üzerindeki etkisi

CPU'nun çok güçlü olmadığı bir ana bilgisayar kuruluşunda, G/Ç görevleri işleri yavaşlatabilir.CPU'lar ince gerildiğinde, toplu işler - genellikle en düşük öncelik - G/Ç performansı ile çarpışın.Kaynakları çevrimiçi süreçlerle paylaşmak zorunda oldukları için G/Ç'yi çalıştıramayacaklar.Bir toplu iş bir G/Ç işlemi gerçekleştirmeye çalıştığında, daha yüksek öncelikli görevlere CPU zamanından vazgeçmek zorundadır.G/Ç hızlı bir şekilde bitse bile, toplu iş hala CPU'nun bir sonraki adımlarını planlamasını beklemek zorundadır.

Çevrimiçi süreçler, G/Ç operasyonları birbirine bağlı olmadığından, CICS veya IMS gibi sistemlerde gecikmelere neden olmadan ihtiyaç duydukları CPU süresini alır.Bununla birlikte, bazı belirli görevler CPU meşgul olduğunda hala sorunlarla karşılaşır.Örneğin, CICS'te, bir G/Ç işlemi yapıldıktan sonra, ağır iş yükleri sırasında uzun bekleme hatları oluşturabilen CICS zinciri zamanlayıcıdan geçer.

Benzer şekilde, IMS'de, bir veritabanı G/Ç tamamlandığında, daha sonra işlemeye devam etmeden önce CPU kaynakları için rekabet etmesi gereken mesaj işleme alanını (MPR) bildirir.Bu, en hızlı G/Ç operasyonlarının bile bu koşullar altında tam hızlarına ulaşamayacağı anlamına gelir.

Bu yavaşlamaları önlemek için, veri giriş belleğini mümkün olduğunca kullanmak yararlıdır.Bu, CPU'nun darboğaz olmasını önlemek için tampon havuzlar, referans tabloları ve veri önbellek alanlarının kullanılmasını içerir.
