Aşırı Akım Koruma Cihazları (OCPD'ler): Çeşitleri, Çalışma Prensipleri ve Karşılaştırma

Aşırı akım koruma cihazları (OCPD'ler), aşırı akımı hasara yol açmadan durdurarak elektrik sisteminizi güvende tutar.Bu makalede kısa devre, aşırı yük ve topraklama arızası gibi aşırı akıma nelerin yol açtığını ve bu sorunları önlemek için kullanılan cihazları öğreneceksiniz.Ayrıca sigortaların, devre kesicilerin, sıfırlanabilir sigortaların, eSigortaların ve aşırı yük rölelerinin nasıl çalıştığına da net bir şekilde göz atacaksınız.

Katalog

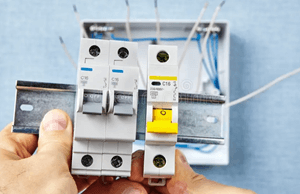

Şekil 1. OCPD Devre Kesiciler

Aşırı Akım Koruma Cihazları Nelerdir?

Aşırı akım koruma cihazları (OCPD'ler), elektrik akımı güvenli bir sınırın üzerine çıktığında devreye giren bileşenlerdir.Akım çok yükseğe çıktığında, bu cihazlar kablolar veya ekipman aşırı ısınmadan veya arızalanmadan önce akışı keser.Aşırı yüklere, kısa devrelere, topraklama arızalarına ve diğer anormal elektriksel koşullara bağlı tehlikelerin önlenmesine yardımcı olurlar.Şekil 1'de gösterildiği gibi minyatür devre kesiciler (MCB'ler), gerektiğinde açma yapmak için hem termal hem de manyetik mekanizmaları kullanır.Bu hızlı ve güvenilir etki nedeniyle OCPD'ler elektriksel tehlikelerin önlenmesi ve sistem güvenliğinin sağlanması açısından önemlidir.

Elektrik Devrelerinde Aşırı Akımın Nedenleri

Aşırı akım çeşitli kaynaklardan gelebilir.En yaygın nedenler şunlardır:

Kısa Devre

İki canlı iletken doğrudan temas ettiğinde kısa devre meydana gelir.Bu, devrenin normal seviyesinin çok üzerinde ani bir akım artışına neden olur.Ani yükseliş o kadar hızlı artıyor ki kablolar bunu tolere edemiyor.Koruma cihazının hasarı durdurmak için devreyi derhal kesmesi gerekir.

Aşırı yükleme

Bağlı yük, devrenin güvenli bir şekilde sağlayabileceğinden daha fazla akım talep ettiğinde aşırı yük meydana gelir.Bu ekstra talep, daha fazla cihaz güç tükettikçe giderek artıyor.Yaygın bir örnek, tek bir prize çok fazla cihazın bağlanmasıdır.Aşırı yük kesintisiz olarak devam ederse kablolar aşırı ısınır.

Toprak Arızası

Akım istemsiz olarak başıboş bir yoldan toprağa doğru aktığında toprak arızası meydana gelir.Bu genellikle yalıtım bozulduğunda ve iletkeni açığa çıkardığında meydana gelir.Sızıntı yapan akım yakındaki iletken yüzeylerden veya yapılardan geçebilir.Koruma cihazları şok ve ekipman hasarını önlemek için hızlı hareket etmelidir.

Ark Arızası

Gevşek veya hasarlı kablolar yüksek enerjili elektrik arkları oluşturduğunda ark hatası oluşur.Bu yaylar boşlukların üzerinden atlayarak yoğun ısı üretir.Arıza devam ederse ısı çevredeki malzemeleri tutuşturabilir.Bu risk nedeniyle ark hataları elektrik yangınlarının önemli bir nedenidir.

Aşırı Akım Koruma Cihazı Çeşitleri

Aşağıda aşırı akım akışının neden olduğu hasarları önlemek için elektrik ve elektronik sistemlerde yaygın olarak kullanılan ana aşırı akım koruma cihazları (OCPD'ler) türleri bulunmaktadır.

Sigortalar

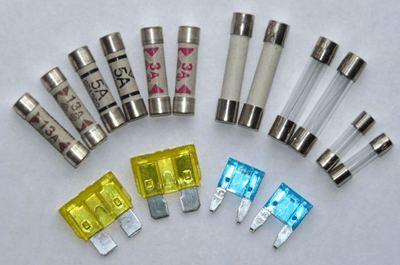

Şekil 2. Elektrik Sistemlerinde Kullanılan Farklı Sigorta Türleri

Sigorta, en basit ve en yaygın kullanılan aşırı akım koruma cihazlarından biridir.Akım nominal kapasitesini aştığında eriyecek şekilde tasarlanmış ince bir metal şerit içerir.Bu şerit eridiğinde devre anında açılır, elektrik akışı durdurulur ve hassas bileşenler aşırı ısınmaya veya arızaya karşı korunur.Sigorta geri dönülemez erime yoluyla çalıştığı için her arıza olayından sonra değiştirilmelidir.Sigortalar, kartuş sigortalar, seramik sigortalar ve otomotiv bıçak sigortaları gibi çeşitli formlarda mevcuttur ve bu da onları çok çeşitli elektrik sistemlerine uygun hale getirir.

Devre Kesiciler

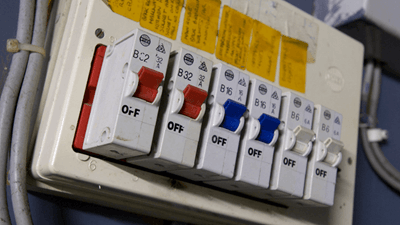

Şekil 3. Devre Kesici

Devre kesiciler, aşırı akım tespit edildiğinde elektrik devresini otomatik olarak kesecek şekilde tasarlanmış önemli aşırı akım koruma cihazlarıdır.Attıktan sonra değiştirilmesi gereken sigortaların aksine, devre kesici, arıza tanımlanıp düzeltildikten sonra sıfırlanabilir, bu da onu kullanışlı ve yeniden kullanılabilir bir koruma biçimi haline getirir.Devre kesiciler konut, ticari ve endüstriyel elektrik sistemlerinde yaygın olarak kullanılmaktadır çünkü aşırı yüklere ve kısa devrelere karşı güvenilir savunma sağlarken gücün hızlı bir şekilde geri kazanılmasına olanak tanırlar.Ayrıca belirli yük gereksinimlerini karşılamak ve güvenli elektrik sistemi performansı sağlamak için Tip B, Tip C ve Tip D gibi farklı açma özellikleri de sunarlar.

Polimerik PTC Sıfırlanabilir Sigortalar

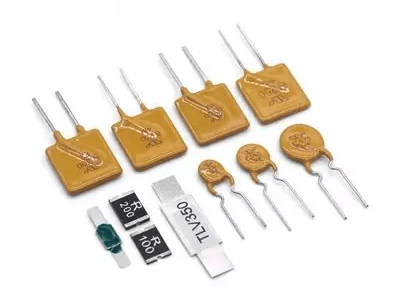

Şekil 4. Çeşitli Polimerik PTC Sıfırlanabilir Sigorta Türleri

Genellikle sıfırlanabilir sigortalar veya PPTC cihazları olarak adlandırılan polimerik PTC sıfırlanabilir sigortalar, modern elektronik devreler için otomatik ve yeniden kullanılabilir aşırı akım koruması sağlar.Cihazdan aşırı akım geçtiğinde, polimer malzeme ısınır ve direnci keskin bir şekilde artar, bu da akımı sınırlandırır ve aşağı yöndeki bileşenleri korur.Arıza durumu ortadan kaldırıldığında ve cihaz soğuduğunda, düşük direnç durumuna geri döner ve normal çalışmanın değiştirilmeden devam etmesine izin verir.Bu, PTC sıfırlanabilir sigortaları tüketici elektroniği, pil paketleri, USB bağlantı noktaları ve güç kaynakları gibi sık sık aşırı akım olaylarının meydana gelebileceği ve bakım gerektirmeyen korumanın tercih edildiği uygulamalar için ideal kılar.

Elektronik Aşırı Akım Koruması (eSigortalar)

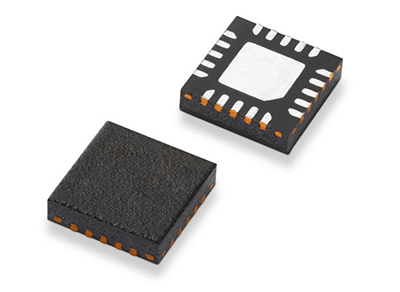

Şekil 5. Yüzeye Monte Elektronik Sigorta (eFuse) IC

Yaygın olarak eFuses olarak bilinen elektronik aşırı akım koruma cihazları, akım akışını olağanüstü doğrulukla izlemek ve kontrol etmek için entegre devreler kullanır.Geleneksel sigortalardan farklı olarak eFuses, programlanabilir eşikler, hızlı yanıt süreleri ve aşırı akım, aşırı gerilim, kısa devre ve termal kapatma gibi çoklu koruma özellikleri sunar.Bu yarı iletken tabanlı koruma IC'leri harici dirençler veya dijital arayüzler aracılığıyla özelleştirilebildiğinden, arıza koşulları sırasında sistem davranışı üzerinde hassas kontrol sağlarlar.eFuses, hassas ve güvenilir koruma sağlamak için dizüstü bilgisayarlar, telekom ekipmanları, pille çalışan cihazlar ve hassas dijital yükler dahil olmak üzere modern elektroniklerde yaygın olarak kullanılmaktadır.

Termal Aşırı Yük Röleleri

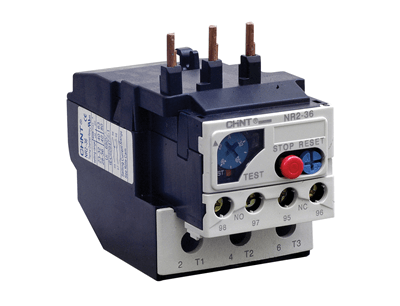

Şekil 6. Termal Aşırı Yük Rölesi

Termal aşırı yük röleleri, öncelikle motor kontrol sistemlerinde kullanılan aşırı akım koruma cihazlarıdır.Bu röleler, uzun süreli aşırı yük koşulları sırasında oluşan aşırı ısıyı tespit ederek elektrik motorlarını korur.Rölenin içinde bimetalik bir şerit ısındıkça bükülür ve sıcaklık kritik bir noktaya ulaştığında röle devreye girer ve motorun güç kaynağıyla olan bağlantısını keser.Bu, aşırı ısınmayı, yalıtımın bozulmasını ve maliyetli motor hasarlarını önler.Termal aşırı yük röleleri hem akıma hem de sıcaklığa yanıt verdiği için motor yolvericilerde, endüstriyel makinelerde, HVAC sistemlerinde ve konveyör sürücülerinde güvenilir, yüke bağlı koruma sağlarlar.

Aşırı Akım Koruma Cihazları Nasıl Çalışır?

Aşırı akım koruma cihazlarının tümü aynı temel amaç doğrultusunda çalışır: bir devreden geçen elektrik akımını izler ve bu akım güvenli bir seviyenin üzerine çıktığında tepki verir.Cihaz ister sigorta, devre kesici, PTC sıfırlanabilir sigorta veya elektronik eFuse olsun, aşırı yük, kısa devre veya anormal akım yükselmelerini sürekli olarak izler.

Akım çok yükseldiğinde cihaz, hatayı tanımak için eritme elemanı, termal sensör, manyetik tetikleyici veya IC tabanlı dedektör gibi dahili mekanizmalarını kullanır.Daha sonra kablolara, cihazlara ve hassas elektronik bileşenlere zarar gelmesini önlemek için akım akışını keser veya sınırlandırır.

Arıza giderildikten sonra bazı cihazlar otomatik olarak sıfırlanır, diğerleri manuel sıfırlama gerektirir ve geleneksel sigortaların değiştirilmesi gerekir.Her durumda OCPD'ler elektrik sistemlerini aşırı ısınmadan, ekipman arızasından ve yangın tehlikelerinden korumanın hızlı ve güvenilir bir yolunu sağlar.

OCPD'lerin Avantajları ve Sınırlamaları

Avantajları

• İnsanları elektrik tehlikelerinden korumaya yardımcı olur

• Ekipman hasarını önler ve yangın risklerini azaltır

• Sistem güvenilirliğini ve genel çalışma süresini artırır

• Elektrik güvenlik kurallarına uygunluğu sağlar

• Koruma uygun şekilde koordine edildiğinde kesinti süresini azaltır

Sınırlamalar

• Sigortalar çalıştıktan sonra değiştirilmelidir

• Devre kesiciler doğru boyutlandırılmazsa rahatsız edici açmalara neden olabilir

• Sıfırlanabilir cihazlar kısa devre olaylarına tepki verirken daha yavaştır

• Yanlış cihaz seçimi genel korumayı zayıflatır

Aşırı Akım Koruması ve Aşırı Yük Koruması

Görünüş	Aşırı akım Koruma	Aşırı yükleme Koruma
Tanım	korur arızalar da dahil olmak üzere ekipmanın veya iletken değerinin üzerindeki herhangi bir akıma karşı.	korur Çok fazla yükün neden olduğu orta dereceli aşırı akıma karşı.
Sebep	Kısa devreler, topraklama arızaları, ağır ani akım.	Uzun süreli mekanik veya elektriksel aşırı yük.
Mevcut Seviye	Çok yüksek, anma akımının birçok katı.	Hafif orta derecede artış (yaklaşık %110-150).
Süre	Anında ve hızla temizlenmelidir.	Yapılar saniyeler veya dakikalar içinde yavaşça.
Amaç	Önle büyük hasar, yangın ve iletkenlerin aşırı ısınması.	Önle Sürekli yük nedeniyle motor ve ekipmanın aşırı ısınması.
Cihazlar	Sigortalar, manyetik kesiciler, anlık röleler.	Termal aşırı yük röleleri, bimetal modüller.
Gezi Eylem	Hızlı, anlık manyetik yolculuk.	Yavaş, termal zaman gecikmeli yolculuk.
Odaklanma	korur Arıza akımlarından kablolama ve ekipman.	korur yüke bağlı ısıtmadan motorlar/ekipmanlar.
Sıfırla	Genellikle manuel.	Manuel veya tasarıma bağlı olarak otomatik.
ilişki	Aşırı yükleme aşırı akımın bir türüdür.	bir Aşırı akımın alt kümesi yük sorunlarına odaklandı.

Sonuç

Aşırı akım koruma cihazları, aşırı ısınmaya, ekipman arızasına veya elektrik yangınlarına yol açabilecek güvenli olmayan akım seviyelerini keserek çalışır.Her cihaz aşırı yüklere ve arızalara farklı tepki verir, bu nedenle doğru olanı seçmek sisteminizin güvenli ve güvenilir kalmasını sağlar.Ayrıca her seçeneğin kendine has güçlü yönleri ve sınırlamaları olduğunu da gördünüz.Bu bilgiyle artık her türlü elektrik kurulumu için doğru korumayı seçip uygulamak konusunda daha donanımlısınız.
