İşlev jeneratörleri açıklandı

Elektroniklerde, işleri düzeltmek çok önemlidir ve işlev jeneratörleri tam da bunu yapmanıza yardımcı olur.Bu esnek araçlar, elektronik devreleri test etmek, analiz etmek ve ince ayar yapmak için kullanabileceğiniz elektrik sinyalleri desenleri olan farklı dalga formları oluşturmak için bir zorunluluktur.İster basit bir ses projesi üzerinde çalışıyor olun, ister gelişmiş iletişim sistemleri geliştirmek, işlev jeneratörlerinin nasıl çalıştığını bilmek, tasarımlarınızın beklendiği gibi performans göstermesini sağlamak için çok yararlıdır.Bu makale, işlev jeneratörlerinin üretebileceği farklı dalga formları, mevcut çeşitli fonksiyon jeneratörleri ve farklı endüstrilerdeki kullanımlarını kullanacaktır.Sonunda, özel ihtiyaçlarınız için doğru aracı nasıl seçeceğinizi daha iyi anlayacaksınız.

Katalog

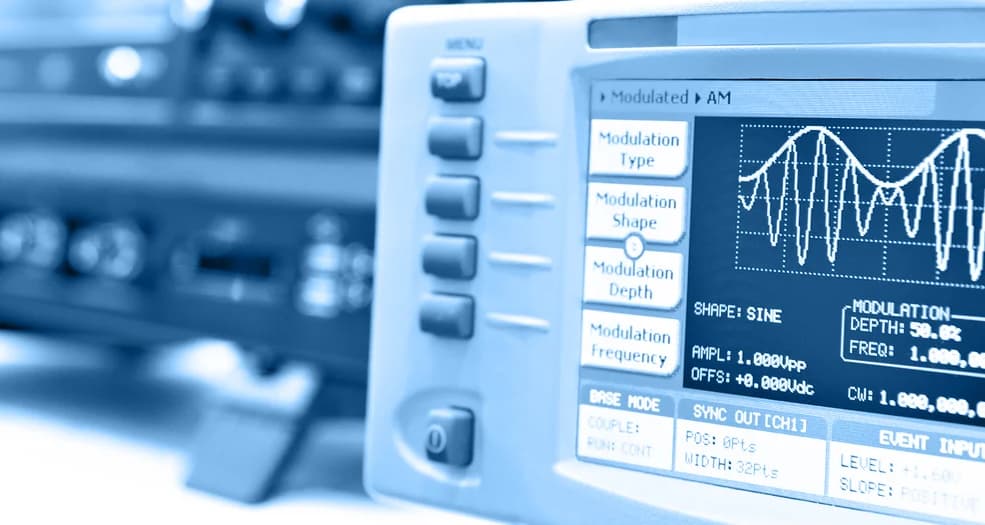

Şekil 1: Fonksiyon jeneratör özellikleri

İşlev Jeneratör Özellikleri

Fonksiyon jeneratörleri, farklı devrelerin test edilmesine ve analiz edilmesine yardımcı olan çeşitli dalga formları oluşturmak için elektronikte kullanılan araçlardır.Ürettikleri farklı dalga formlarını bilmek, bu araçları daha etkili kullanmanıza yardımcı olabilir.

Sinüs dalgası

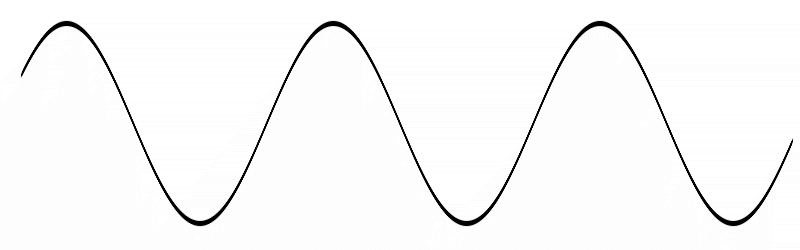

Şekil 2: Sinüs dalgası

Sinüs dalgası, yüksek ve düşük noktalar arasındaki pürüzsüz, sürekli akışı ile bilinen en basit dalga formlarından biridir.Sadece bir frekansı vardır, yani devreye ekstra gürültü veya bozulma eklemez.Bu, sinüs dalgasını özellikle ses sistemleri gibi analog devreleri test etmek istediğinizde kullanışlı hale getirir, burada sesin net ve bozulmadan arınmış olup olmadığını kontrol etmeniz gerekir.

Kare dalga

Şekil 3: Kare Dalga

Kare bir dalga, yüksek ve düşük durumlar arasındaki hızlı atlamalarla karakterize edilir.Dijital devreleri test etmek için özellikle kullanışlıdır.Bu dalga formu genellikle dijital cihazların işlemlerini senkronize tutmak için bir saat sinyali olarak kullanılır.Kare bir dalgadaki keskin geçişler, mantık kapıları gibi ne kadar hızlı ve doğru dijital bileşenlerin değişikliklere yanıt verdiğini test etmek için idealdir.

Nabız dalgası

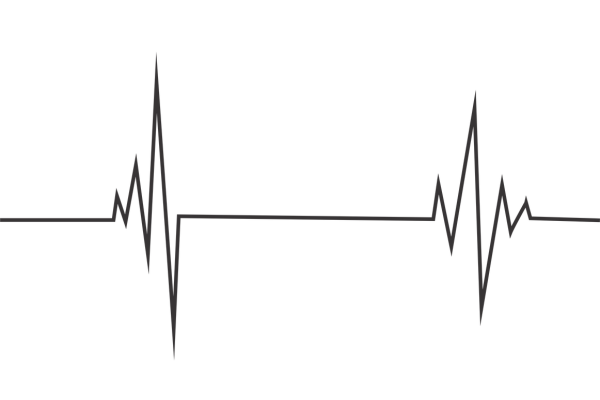

Şekil 4: Nabız dalgası

Bir darbe dalgası kare bir dalgaya benzer, ancak yüksek ve düşük durumlarının süresi üzerinde daha fazla kontrol sağlar.Bu, hassas zamanlama gerektiren dijital uygulamalarda çok kullanışlı hale getirir.Örneğin, nabız dalgaları motorların hızını kontrol etmek veya LED'lerin parlaklığını darbe genişliği modülasyonu (PWM) adı verilen bir teknikle ayarlamak için kullanılır.

Üçgen dalga

Şekil 5: Üçgen dalga

Üçgen bir dalga, en yüksek ve en düşük noktaları arasında düz bir çizgide yukarı ve aşağı hareket eder.Bu basit yukarı ve aşağı hareket, sinyaldeki değişikliklere eşit olarak yanıt vermesi gereken amplifikatörleri ve diğer devreleri test etmek için harika hale getirir.Amplifikatörün tepkisinde herhangi bir bozulma veya düzensizlik varsa, üçgen bir dalga kullanırken tespit etmek daha kolay olacaktır.

Testere dişi dalgası

Şekil 6: Testere dişi dalgası

Testere dişi dalgası adını alır, çünkü bir testere dişlerine benziyor, hızlı bir artış veya düşüş ve ardından başlangıç ​​noktasına kademeli bir dönüş.Bu dalga formu, eski TV ekranları için tarama sinyalleri oluşturmak veya müzik sentezleyicilerinde belirli sesler oluşturmak gibi uygulamalarda yaygın olarak kullanılır.Testere dişi dalgasının benzersiz şekli, devrelerin daha karmaşık sinyalleri nasıl ele aldığını test etmek için yararlı hale getirerek çok çeşitli frekanslar üretir.

Fonksiyon jeneratörleri türleri

Fonksiyon jeneratörleri, zaman içinde tekrarlanan elektrik sinyallerinin desenleri olan çeşitli elektrik dalga formları oluşturmak için elektronikte kullanılan araçlardır.Bu araçlar, her biri belirli görevler için tasarlanmış farklı tiplerde gelir.Bu türler arasındaki farkları anlamak, yapmanız gerekenler için doğru olanı seçmenize yardımcı olabilir.

Analog işlev jeneratörleri

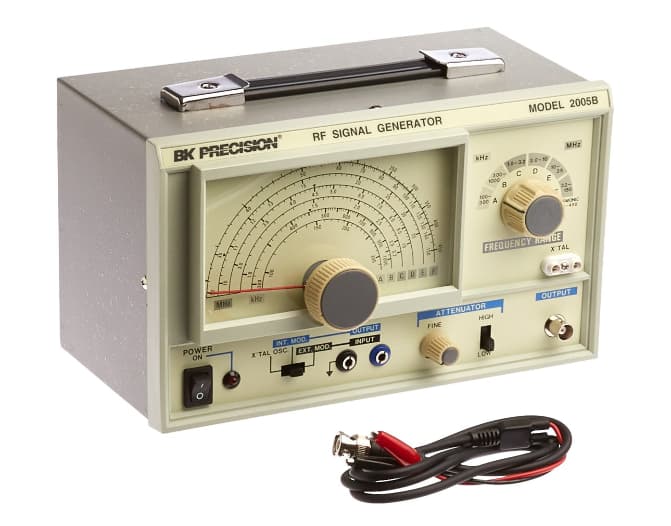

Şekil 7: Analog işlev jeneratörü

Analog fonksiyon jeneratörleri, basit ve çok pahalı olmadığı bilinen geleneksel türdür.Operasyonel amplifikatörler veya faz kilitli döngüler (PLL'ler) gibi temel elektronik bileşenler kullanarak sürekli sinyaller oluştururlar.Bu sinyaller genellikle sinüs, kare ve üçgen dalgalar gibi temel dalga formlarını içerir.Bununla birlikte, analog işlev jeneratörleri genellikle daha az özellik sunar ve dijital modellere kıyasla daha az kesindir.Bu, kesin hassasiyete ihtiyacınız olmadığında ancak yine de güvenilir bir araca ihtiyacınız olduğunda onları iyi bir seçim haline getirir.Örneğin, öğrenme ortamlarında veya basit devre testi için iyi çalışırlar.

Dijital işlev üreticileri

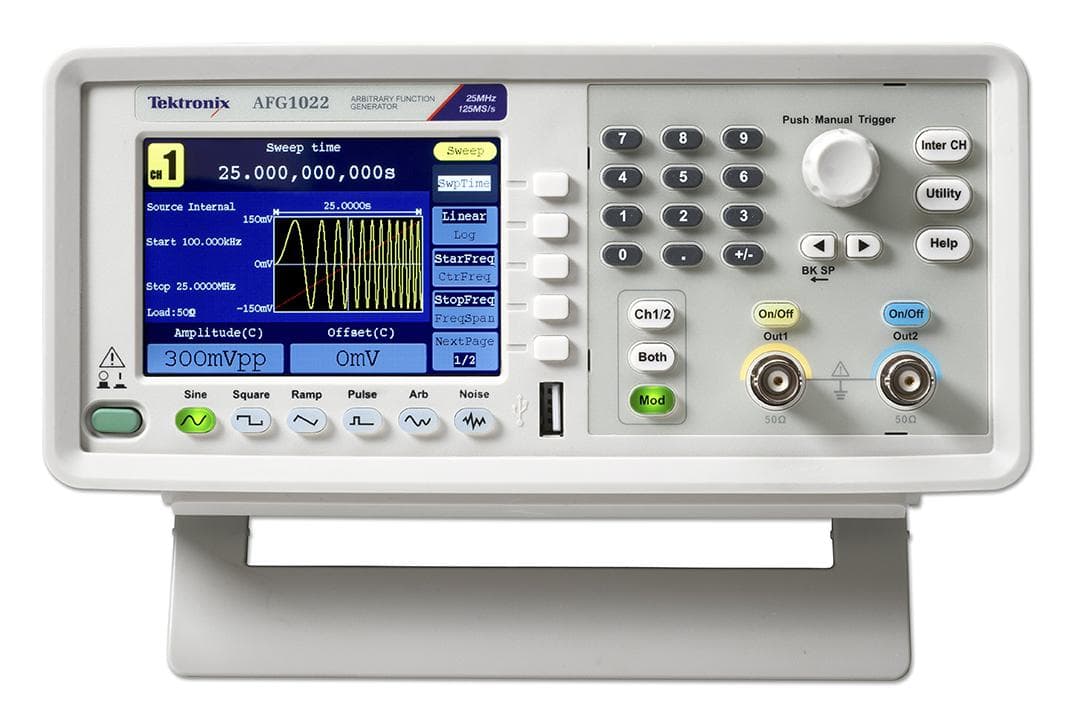

Şekil 8: Dijital fonksiyon jeneratörü

Dijital işlev jeneratörleri, dalga formları oluşturmak için Direct Dijital Sentez (DDS) adı verilen bir teknoloji kullanır.Bu teknoloji, bu jeneratörlerin daha fazla doğruluk ve stabilite ile çok çeşitli dalga formları üretmesini sağlar.Dijital fonksiyon jeneratörleri, ürettikleri sinyallerin frekansı, genliği ve fazı üzerinde daha fazla kontrol sağlar.Hassasiyetleri ve esneklikleri nedeniyle, dijital işlev jeneratörleri araştırma, geliştirme ve ayrıntılı elektronik testler gibi daha gelişmiş görevler için çok uygundur.Daha karmaşık dalga formları oluşturabilirler ve programlanması kolaydır, bu nedenle sinyal özellikleri üzerinde hassas kontrol gerektiğinde sıklıkla kullanılırlar.

Keyfi dalga formu jeneratörleri (AWGS)

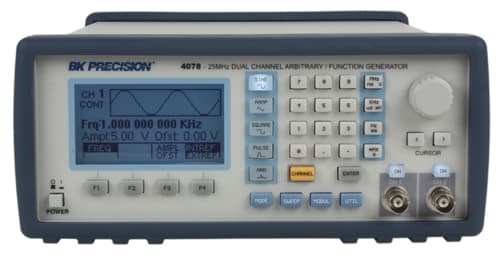

Şekil 9: Keyfi dalga formu jeneratörü (AWG)

Keyfi dalga formu jeneratörleri (AWGS), kullanıcıların özel dalga formları oluşturmalarına izin vererek, özellikle karmaşık sinyallerin gerekli olduğu telekomünikasyonlarda özel testler için yararlı hale getirir.Gerçek dünyadaki sinyalleri doğru bir şekilde simüle eden gelişmiş özelliklerle değerli araçlardır.Benzer şekilde, fonksiyon jeneratörleri çok yönlüdür ve birçok alanda kullanılır.Elektronik laboratuvarlarında, devreleri test etmek ve sorun gidermek için gerçek dünya koşullarını taklit ederek sistemlerin düzgün çalışmasını sağlarlar.Araştırma ve geliştirmede, çeşitli sinyaller oluşturarak yeni tasarımları test ederler, ürünlerin gerçek senaryolarda iyi performans göstermesine yardımcı olurlar.Tıp alanında, işlev jeneratörleri, uygun işlevi sağlamak için kalp pili ve ultrason makineleri gibi tıbbi cihazlara ince ayar yaparlar.Otomotiv endüstrisinde, kontrol ünitelerini test etmek için motor ve araç sinyallerini simüle ederek, sistem performansını iyileştirmeye yardımcı olurlar ve güvenilir bir şekilde çalıştırılırlar.

Fonksiyon jeneratörlerinde modülasyon teknikleri

Modern fonksiyon jeneratörlerindeki modülasyon teknikleri, dalga formlarının özellikle iletişim sistemlerinde belirli kullanımlar için ayarlanmasına izin verir.Bu teknikler, dalga formunun - boyutu, hızı veya konumu gibi - harici bir sinyale tabi olan farklı yönlerini değiştirerek bilgi göndermeyi mümkün kılar.

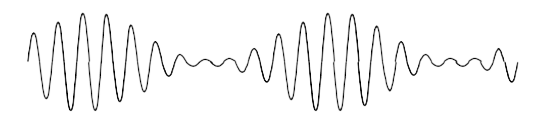

Şekil 10: Genlik modülasyonu (AM) dalga formu

Genlik modülasyonu (AM), dalga formunun boyutunun modülasyon sinyaline uygun olarak değiştirildiği bir yöntemdir.Bu yaklaşım, özellikle sinyalin gücünün gönderilen bilgileri yansıttığı radyo yayıncılığında iletişim sistemlerinde yaygın olarak kullanılır.Genliği ayarlayarak AM, ses veya verilerin uzun mesafelerde aktarılmasını mümkün kılar.Bununla birlikte, alınan sinyali daha az netleştirebilen gürültü ve parazitten etkilenmesi daha olasıdır.

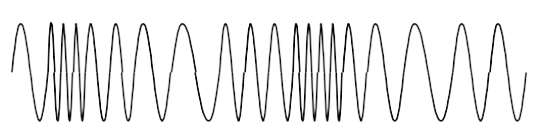

Şekil 11: Frekans modülasyonu (FM) dalga formu

Frekans modülasyonu (FM), modülasyon sinyaline göre dalga formunun hızını değiştirir.Boyutun değiştiği yerden farklı olarak, FM boyutu aynı tutar, ancak bilgiyi kodlamak için hızı değiştirir.Bu yöntem, özellikle FM radyosunda radyo yayıncılığında yaygın olarak kullanılmaktadır.FM'nin AM üzerinden ana faydalarından biri, gürültü ve parazitten daha az etkilenmesidir, bu da yüksek kaliteli ses sinyallerini iletmeyi daha iyi hale getirir.

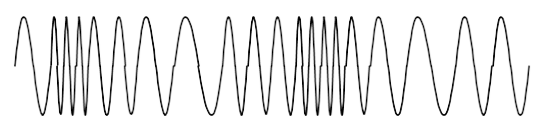

Şekil 12: Faz modülasyonu (PM) dalga formu

Faz modülasyonu (PM), dalga formunun konumunu modülasyon sinyaline göre ayarlar.Bu durumda, faz, dalga formunun başladığı zaman veya bir referansa göre açısını ifade eder.Fazın değişmesi, PM verileri dalga formuna kodlayabilir.Bu yöntem genellikle Wi-Fi ve GSM ağları gibi gelişmiş iletişim sistemlerinde kullanılır ve burada hızlı ve güvenilir veri iletiminin sağlanmasına yardımcı olur.PM bazen iletişim sistemlerinin performansını ve verimliliğini artırmak için diğer modülasyon teknikleriyle birleştirilir

Fonksiyon Jeneratör Formatları Türleri

Tezgah üstü enstrümanlar

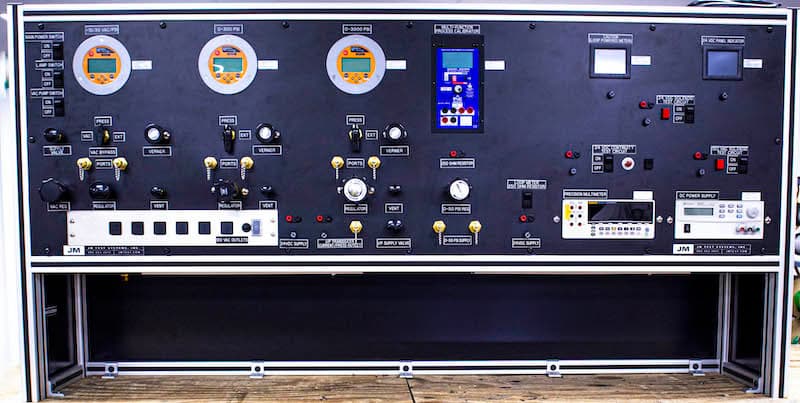

Şekil 13: Tezgah üstü aletler

Tezgah üstü işlev jeneratörleri, laboratuvarlarda ve geliştirme alanlarında yaygın olarak kullanılan bağımsız birimlerdir.Farklı dalga formları, frekans değişiklikleri ve genlik ayarları gibi birçok özellik sunarlar.Bu cihazlar, düğmeler, düğmeler ve ekran ekranları dahil olmak üzere kullanımı kolay kontrollerle tasarlanmıştır ve bunların çalışmasını kolaylaştırır.Bu enstrümanlar güvenilir ve doğrudur, bu da onları doğruluğun çok önemli olduğu hem öğrenme hem de profesyonel test durumları için uygun hale getirir.

Raf tabanlı enstrümanlar

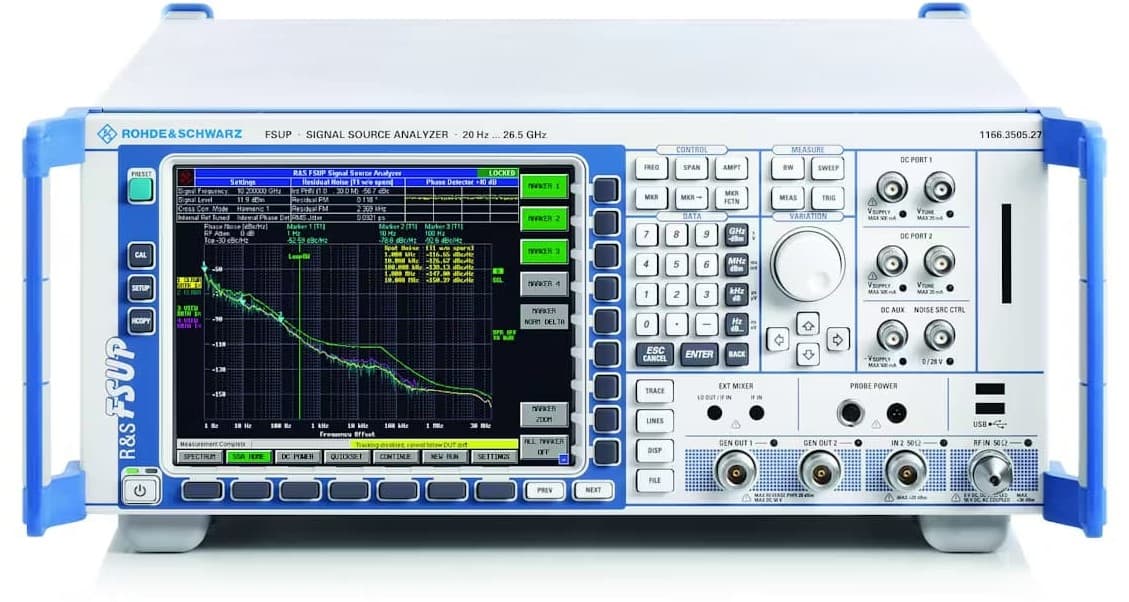

Şekil 14: Raf tabanlı fonksiyon jeneratörü

Raf tabanlı fonksiyon jeneratörleri, daha büyük otomatik test sistemlerinin bir parçası olacak şekilde tasarlanmış modüler cihazlardır.Modüler tasarımları, kolayca istiflenmelerini ve bir raf içinde kurulmalarını sağlar, bu da onları karmaşık test ihtiyaçları için esnek hale getirir.Bu jeneratörler tipik olarak, büyük ölçekli endüstriyel testlerde veya üretim kalitesi kontrollerinde olduğu gibi, alan tasarrufu ve ölçeklendirme yeteneğinin önemli olduğu yerlerde kullanılır.Genellikle uzaktan kumanda seçenekleri sunarlar ve otomatik sistemlerde sorunsuz çalışmalarına izin verirler.

USB işlev jeneratörleri

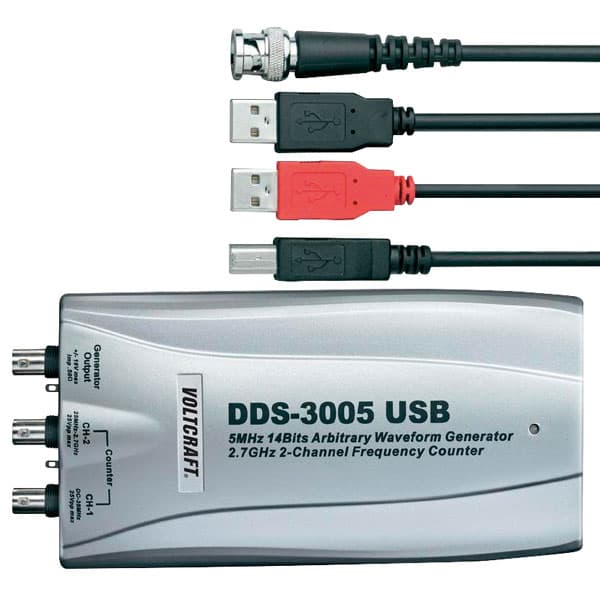

Şekil 15: USB işlev jeneratörü

USB işlev jeneratörleri, bir USB bağlantı noktası üzerinden bilgisayara bağlanan küçük, taşınabilir cihazlardır.Yazılım tarafından kontrol edilirler, kullanıcıların dalga formları oluşturmalarına ve doğrudan bilgisayarlarından ayarlamalarına izin verir.Bu jeneratörler, portatif ve kullanımı kolay olmanın bir öncelik olduğu alanda veya diğer durumlarda test etmek için idealdir.Küçük olmalarına rağmen, USB işlev jeneratörleri birçok işlev sunabilir, ancak daha büyük, özel birimler kadar hassas veya dayanıklı olmayabilirler.

Bilgisayar Tabanlı İşlev Jeneratörleri

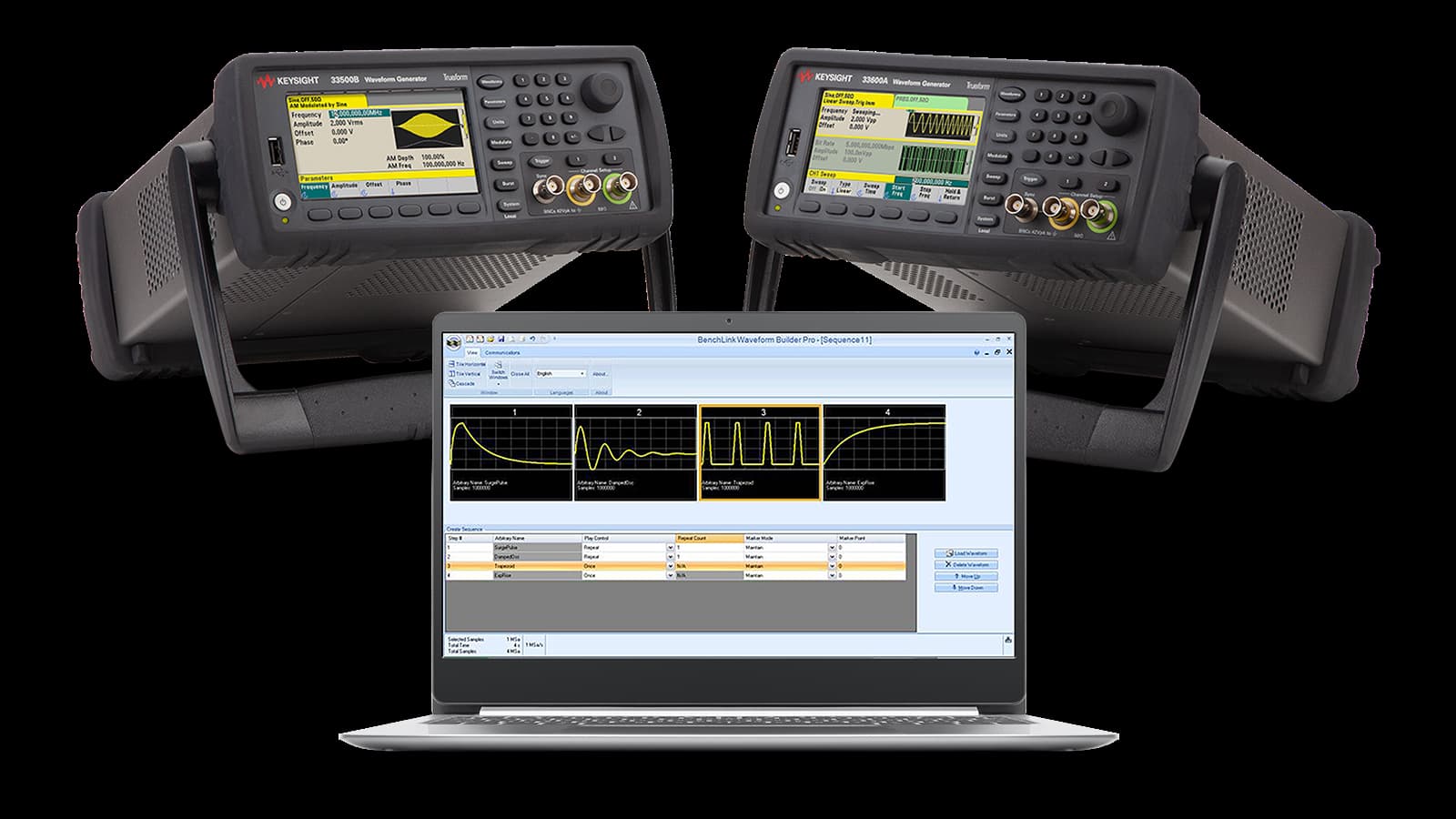

Şekil 16: Bilgisayar tabanlı fonksiyon jeneratörleri

Bilgisayar tabanlı işlev oluşturucular, sinyali oluşturmak için bilgisayarın ses çıkışını kullanarak dalga formları oluşturmak için yazılım kullanır.Bu format çok bütçe dostudur, çünkü mevcut bilgisayar donanımından yararlanır.Bununla birlikte, bilgisayar tabanlı jeneratörlerin doğruluğu ve performansı genellikle bilgisayarın ses donanımına bağlıdır, bu da yüksek hassasiyete ihtiyaç duyan durumlarda kullanımlarını sınırlandırabilir.Maliyetleri düşük tutmak ana hedef olduğu basit, düşük frekanslı sinyal üretimi için en uygun olanlar.

Entegre osiloskop fonksiyon jeneratörleri

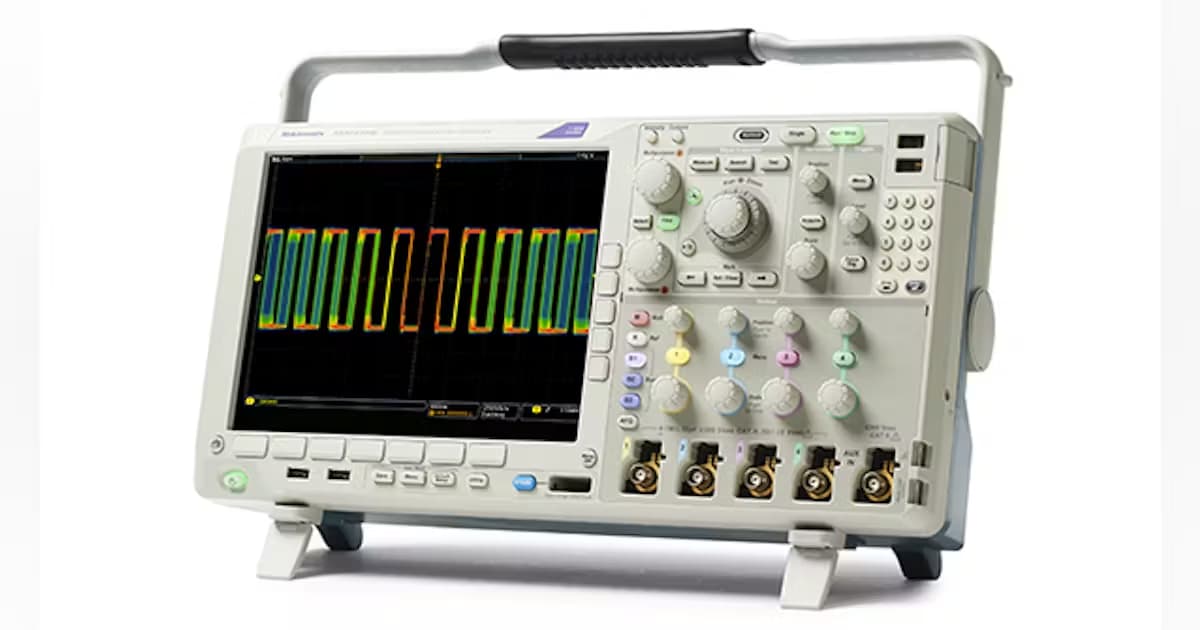

Şekil 17: Yerleşik fonksiyon jeneratörlü osiloskop

Bazı osiloskoplar, hem sinyalleri oluşturmak hem de analiz etmek için kullanışlı bir hepsi bir arada çözüm sunan yerleşik bir fonksiyon jeneratörüne sahiptir.Bu kombinasyon, kullanıcıların bir sinyal oluşturmasına ve ayrı cihazlara ihtiyaç duymadan hemen kontrol etmelerini sağlar.Bu format uygun ve yer tasarrufu sağlarken, bağımsız fonksiyon jeneratörleri kadar geniş bir dalga formu sunmayabilir.Bu entegre cihazlar, kullanım kolaylığı ve kompakt tasarımın değerlendiği öğrenme ve genel testler için mükemmeldir.

İşlev Jeneratör Özellikleri

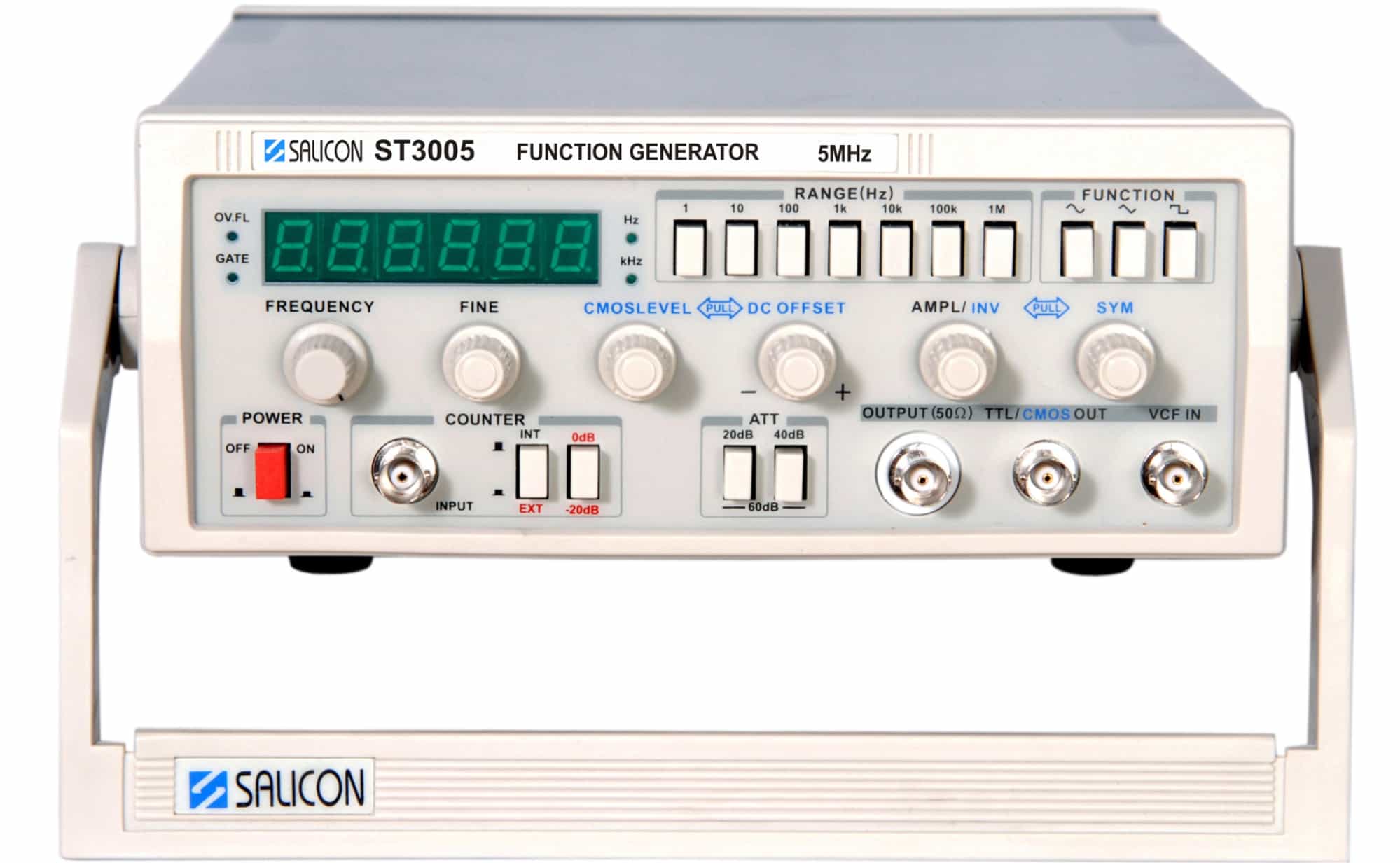

Şekil 18: Fonksiyon jeneratörü

Fonksiyon jeneratörleri, elektronikte test ve geliştirme için gerekli çeşitli elektronik sinyalleri oluşturmak için kullanılan cihazlardır.Sinyali projenizin özel gereksinimlerine uyacak şekilde ayarlamanıza izin veren kontrollerle birlikte gelirler.

Frekans kontrolü, dalga formunun zaman içinde ne sıklıkla tekrarlandığını ayarlar.Bu ayar, sinyali test ettiğiniz şeyle eşleştirmeye yardımcı olur.Örneğin, ses ekipmanlarını test ederken hızlı dijital devreler veya daha düşük frekanslar için daha yüksek frekanslara ihtiyacınız olabilir.

Dalga formu tipi seçimi, sinüs, kare veya üçgen dalgalar gibi sinyalin şeklini seçmenizi sağlar.Her şekil farklı test amacıyla uygundur.Sinüs dalgaları, ses veya radyo frekans devrelerini test etmek için iyi çalışan pürüzsüz, sürekli bir şekle sahiptir.Kare dalgalar, açık/kapalı geçişleri ile, ikili sinyalleri taklit edebilecekleri dijital elektronikler için iyidir.Eşit olarak yükselen ve düşen üçgen dalgalar genellikle modülasyon ve sinyal işleme görevlerinde kullanılır.

DC ofset kontrolü, dalga formunu voltaj ekseni boyunca yukarı veya aşağı hareket ettirmenizi sağlar.Bu, sinyali sıfır volt civarında değil, belirli bir miktarla kaydırılacak şekilde ayarlayabileceğiniz anlamına gelir.Bu, sabit bir voltajın (DC sapması) bulunduğu analog devreler gibi sabit bir voltaj seviyesi içeren gerçek dünya koşullarını simüle etmeniz gerektiğinde yararlıdır.

Görev döngüsü kontrolü, dalga formunun her döngüdeki "kapalı" durumuna kıyasla "açık" durumunda ne kadar süre kaldığını değiştirir.Bu ayar özellikle kare veya nabız dalgaları üretirken kullanışlıdır.Örneğin, nabız genişliği modülasyonu (PWM) görevlerinde, görev döngüsünü değiştirmek sinyalin ne kadar yüksek kaldığını ayarlar, bu da bir cihaza teslim edilen gücü kontrol edebilir.Bu, özellikle görev döngüsünün ayarlanmasının bir motorun hızını ve kuvvetini düzenleyebileceği motor kontrolü gibi uygulamalarda yararlıdır.

Çözüm

Fonksiyon jeneratörleri, farklı test ve geliştirme görevlerine uygun çeşitli özellikler sunan elektronikte yararlı araçlardır.Temel sinüs dalgasından daha karmaşık özel dalga formlarına kadar, bu cihazlar mühendislerin ve teknisyenlerin gerçek dünya koşullarını simüle etmesine yardımcı olur ve devrelerin farklı durumlarda düzgün çalışmasını sağlar.Analog, dijital veya özel dalga formları oluşturan farklı fonksiyon jeneratörlerini ve belirli özelliklerini anlayarak, işiniz için doğru aracı seçerek daha güvenilir ve verimli tasarımlara yol açabilirsiniz.Teknoloji ilerlemeye devam ettikçe, fonksiyon jeneratörlerinin araştırma, geliştirme ve kalite kontrolündeki rolü sadece büyüyecek ve bu da onları herhangi bir elektronik uzmanının araç setinde değerli bir araç haline getirecektir.

Sık sorulan sorular [SSS]

1. Bir jeneratörün işlevleri nelerdir?

Bir jeneratörün ana işi mekanik enerjiyi elektrik enerjisine dönüştürmektir.Bunu, bir elektrik akımı oluşturan manyetik bir alanda bir bobin döndürerek yapar.Üretilen elektrik daha sonra cihazlara, makineleri güçlendirmek veya daha sonra kullanım için saklanmak için kullanılabilir.Jeneratörler genellikle ana güç kaynağına erişimin olmadığı veya elektrik kesintileri sırasında kullanılır.

2. Jeneratör işlevinin anlamı nedir?

Programlamada, jeneratör işlevi, aynı anda değil, bir kerede birden fazla değer üretmenizi ve döndürmenizi sağlayan özel bir işlev türüdür.Bu, özellikle büyük miktarda veri ile uğraşırken bellek ve işleme gücünü tasarruf edecek şekilde bir dizi değer veya öğe oluşturmanız gerektiğinde kullanışlıdır.

3. Basit bir jeneratörün işlevi nedir?

Basit bir jeneratörün işlevi, mekanik enerjiden elektrik enerjisi yaratmaktır.Bir elektrik akımı üreten bir manyetik alanın içine bir tel bobini hareket ettirerek çalışır.Basit jeneratörler genellikle küçük ölçekli güç üretimi için kullanılır.

4. Her jeneratörün işlevi nedir?

Tip ne olursa olsun, her jeneratör aynı temel işlevi sunar: mekanik enerjiyi elektrik enerjisine dönüştürmek.Bu dönüşüm, jeneratörlerin elektrik sistemlerine, cihazlara ve ızgaralara güç sağlamasını sağlar.

5. Bir işlev üreticisini adım adım nasıl kullanılır?

Bir işlev jeneratörü kullanmak için önce, çıkış terminallerini test etmek istediğiniz devre veya cihazın girişine bağlayın.Ardından, işlev üreticisini açın.Ardından, istediğiniz dalga formu türünü seçin (sinüs, kare veya üçgen gibi) ve frekansı ihtiyacınız olanla eşleştirecek şekilde ayarlayın.Sinyalin voltaj seviyesini kontrol etmek için genliği ayarlayın ve gerekirse bir DC ofseti ayarlayın.Son olarak, dalga formunu devrinize göndermeye başlamak için jeneratörü başlatın ve sonuçları bir osiloskop veya başka bir ölçüm aracı kullanarak gözlemleyin.
