Zil Sayaçlarını Keşfetmek: İşlevsellikleri, Sınıflandırmaları ve Kullanımlarına İlişkin Derinlemesine Bir Kılavuz

Halka sayacı, dijital sistemlerde kullanılan sıralı ve döngüsel işlemleri sağlayan, kapalı bir döngüye bağlanan flip-floplardan oluşan bir dijital devredir.Bu makale, temel işlemlerinden başlayarak 4 bit ve 8 bit versiyonları gibi daha karmaşık formlara kadar halka sayaçlarını inceliyor ve bunların başlatılmasını, mekanizmalarını ve kullanımlarını ayrıntılarıyla anlatıyor.

Katalog

Şekil 1: Zil Sayacı

Zil Sayaçlarının Temelleri

Halka sayacı, son flip-flop'tan gelen çıktının ilkine geri gönderildiği kapalı döngü formatında tasarlanmış özel bir tür kaydırma yazmacıdır.Bu döngülü düzenleme, onu veri akışının son flip-flop'tan sonra durduğu standart kaydırma yazmaçlarından ayıran şeydir.Bir halka sayacının çalışması bir dizi parmak arası terlik etrafında döner.Sayacın tutabileceği durum sayısı doğrudan devrede kaç tane flip-flop kullanıldığına bağlıdır.Örneğin, 4 bitlik bir halka sayacı dört adet flip-flop içerir.Pratik anlamda, her bir flip-flop belirli bir sırayı takip ederek halka sayacının dijital sistemlerde zamanlama ve sıralama gibi önemli görevleri yerine getirmesine olanak tanır.

Tipik bir halka sayacında, bir saat darbesi (CLK) tüm flip-flopların aynı anda çalışmasını kontrol eder ve bu da onu senkronize bir sistem haline getirir.Her flip-flop'ta ayrıca diğer girişlere göre öncelikli olan iki özel giriş (ön ayarlı (PR) ve temizleme (CLR)) bulunur.Önceden ayarlanmış giriş düşük bir sinyal aldığında, flip-flop'un çıkışını yükseğe zorlar.Benzer şekilde, temizleme girişi düşük bir sinyal aldığında, flip-flop'un çıkışını düşük seviyeye sıfırlar.Bu önceden ayarlanmış ve anlaşılır komutlar, çıkışların kararlı kalmasını ve diğer girişlerden veya saat sinyallerinden etkilenmemesini sağlar.

Şekil 2: 8-bit Zil Sayacı

8-bit Zil Sayacı Kodunu Çözme

8 bitlik bir halka sayacı, sürekli bir döngü halinde düzenlenmiş sekiz D tipi flip-floptan oluşan dijital bir devredir.Sekizinci flip-floptan gelen çıktı, birincinin girişine geri beslenir ve kesintisiz bir döngü oluşturulur.Bu kapalı döngü tasarımı, sayacın bir dizi farklı durumdan geçmesine olanak tanır; her durum, aktif olan flip-floplardan birine karşılık gelir.8 bitlik konfigürasyon toplam sekiz benzersiz durumu işleyebilir, bu da daha küçük konfigürasyonlarla karşılaştırıldığında sayacın karmaşıklığını artırır.

8 bitlik halka sayacının çalışması, ilk flip-flop'un aktif duruma getirilmesiyle, geri kalan flip-flop'ların aktif olmamasıyla başlar.Daha sonra tüm flip-floplara bir saat sinyali eşit şekilde uygulanır ve durum geçişlerinin tüm devre boyunca aynı anda gerçekleşmesi sağlanır.Saat darbesi gibi, aktif durum öngörülebilir bir döngüde bir flip-flop'tan diğerine kayar.Bu sıralı geçiş, son flip-flop çıkışını ilkine geri gönderip döngüyü tamamlayana kadar devam eder.

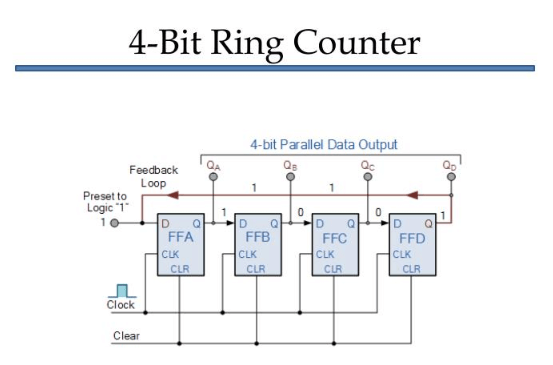

Şekil 3: 4 bitlik Zil Sayacı

4 bitlik Zil Sayacı Çalıştırma

4 bitlik bir halka sayacını çalıştırmak için genellikle '0001' başlangıç durumuyla başlatılır.Bu kurulumda, ilk flip-flop (FF0) çıkışı '1' olarak ayarlanırken diğer üç flip-flop (FF1, FF2 ve FF3) '0' olarak sıfırlanır.Bu ilk konfigürasyon, yalnızca bir flip-flop'un '1' durumunu tutmasını sağlar ve bu daha sonra her saat döngüsünde geri kalan flip-floplar arasında dolaşacaktır.

Saat darbesi gibi, '1' FF0'dan FF1'e, ardından FF2, FF3'e ve sonunda tekrar FF0'a dönerek tekrar eden bir döngü oluşturur.Bu ilerleme, her flip-flop'un sırayla '1' durumunu tutması, diğerlerinin ise '0' kalmasıyla devam eder.Bu durum değişiklikleri modeli, halka sayacının temel çalışmasını oluşturur ve dört flip-flop'un tümü boyunca dönerken öngörülebilir bir sıra sağlar.

Zil sayacının davranışını daha iyi anlamak için Xilinx gibi platformlarda Verilog HDL gibi araçları kullanan dalga biçimi simülasyonları yararlı olabilir.Bu simülasyonlar, sayacın durum geçişlerinin grafiksel bir temsilini oluşturarak '1'in her saat darbesinde bir flip-flop'tan diğerine nasıl hareket ettiğini görmenize olanak tanır.Örneğin, bir saat döngüsü sırasında '1' FF0'dan FF1'e kayar ve bir sonraki döngüde FF2'ye geçer ve FF3'e ulaştıktan sonra FF0'a dönene kadar devam eder.Bu görsel araçlar yalnızca sıralı vardiyaları izlemek için değil, aynı zamanda tasarımdaki zamanlamanın ve geçişlerin doğruluğunun teyit edilmesi için de faydalıdır.Cihazın gerçek dünya uygulamalarında doğru performans gösterdiğini doğrulamak için uygun olan zil sayacının nasıl çalıştığına dair net bir görünüm sunarlar.

Halkalı Sayaçların Doğruluk Tablosunun Çözülmesi

Doğruluk tablosu, bir halka sayacının giriş ve çıkış durumlarını haritalamak için kullanılan ve sayacın dijital devrelerde nasıl çalıştığına dair net bir genel bakış sağlayan ciddi bir araçtır.4 bitlik bir halka sayacı için tablo, tekrarlanan bir döngüde '1' durumunun her bir flip-flop çıkışı (Q0, Q1, Q2, Q3) boyunca nasıl hareket ettiğini gösterir.Geçersiz kılma girişi (ORI) ve saat darbesi (CLK) gibi girişler de durum geçişlerini nasıl etkilediklerini göstermek için listelenir.Bu tablo, '1'in bir flip-flop'tan diğerine ilerlediği ve sonunda başlangıç ​​noktasına geri döndüğü sayacın döngüsel davranışını yakalar.

Her saat döngüsünde, '1' bir çıkıştan diğerine kayar, Q0'dan Q1'e, Q1'den Q2'ye, Q2'den Q3'e ve son olarak Q0'a geri döner.Bu sıralı hareket, halkalı sayacın çalışma şeklinin özüdür ve tekrarlanan, öngörülebilir dizilere dayanan sistemlerin ihtiyaçlarını doğrudan destekler.Dijital saatler, dönüş sensörleri ve konum kodlayıcılar gibi cihazların tümü, doğruluk ve zamanlamanın kullanıldığı bu döngüsel işlemden yararlanır.

Verilog HDL'de Halka Sayacı Tasarımı

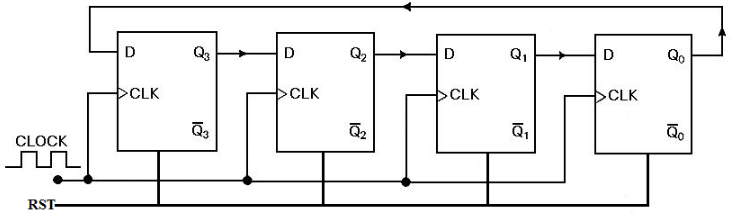

Şekil 4: Zil Sayacı için Verilog HDL Programı

Aşağıdaki Verilog HDL programı, modüler bir yaklaşım kullanarak bir halka sayacının davranışını modellemek için tasarlanmıştır.Koddaki her modül, halka sayacındaki bir flip-flop'a karşılık gelir ve bir modülün çıkışı doğrudan bir sonrakinin girişine beslenir.Bu bağlantı zinciri, tüm flip-flop'lar arasındaki durum geçişlerini senkronize eden ve sistemin koordineli bir şekilde çalışmasını sağlayan yükselen kenar saat darbeleri tarafından kontrol edilir.

Zil Sayaçlarının Çeşitli Türleri

Halkalı sayaçlar, her biri benzersiz çalışma özelliklerine sahip iki ana tipte mevcuttur: düz halkalı sayaç ve bükümlü halkalı sayaç.Her ikisi de dijital sistemin ihtiyaçlarına bağlı olarak farklı amaçlara hizmet eder.

Şekil 5: Düz Halka Sayacı (Tek Sıcak Sayaç)

Genellikle "tek sıcak" sayaç olarak adlandırılan düz halka sayacı, bir döngüdeki bir dizi parmak arası terlik boyunca tek bir '1'in geçirilmesiyle çalışır.Her saat darbesinde '1' bir sonraki flip-flop'a hareket ederken diğer tüm flip-floplar '0'da kalır.Bu basit, döngüsel tasarım, temel sıra üreteçleri veya kaydırma yazmaçları gibi aynı anda yalnızca bir aktif durum gerektiren uygulamalar için idealdir.Düz halka sayacının basit yapısı, basit tekrarlanan bir modelin gerekli olduğu sistemlerde kullanım kolaylığı ve güvenilirlik sağlar.

Şekil 6: Bükümlü Halka Sayacı (Johnson Sayacı)

Johnson sayacı olarak da bilinen bükümlü halka sayacı, temel tasarıma önemli bir değişiklik katıyor.Bu versiyonda, son flip-flop'un çıkışı, ilk flip-flop'un girişine geri beslenmeden önce ters çevrilir.Bu ters çevirme, bir dizi birin ardından bir dizi sıfırın geldiği bir dizi oluşturur ve düz halka sayacıyla karşılaştırıldığında farklı durumların sayısını etkili bir şekilde iki katına çıkarır.Sonuç olarak, Johnson sayacı daha karmaşık görevlerin üstesinden gelebilir ve bu da onu dijital konum kodlayıcılar veya daha gelişmiş sıralama işlemleri gibi daha geniş bir durum aralığı gerektiren uygulamalar için daha iyi bir seçim haline getirir.

Halka Sayaçlarını Johnson Sayaçlarıyla Karşılaştırma

Halkalı sayaç ile Johnson sayacı arasındaki temel fark, durum sayısını ve her sayacın genel davranışını etkileyen geri bildirim döngüsünü nasıl ele aldıklarında yatmaktadır.

Halka Sayacı: Bir halka sayacında, son flip-flop'un çıkışı herhangi bir değişiklik yapılmadan doğrudan ilk flip-flop'un girişine geri beslenir.Bu doğrudan döngü nedeniyle toplam durum sayısı sayaçtaki flip-flop sayısına eşittir.Örneğin, eğer dört adet flip-flop varsa, sayaç dört durum arasında geçiş yapacaktır.Her bir flip-flop, bir saat döngüsü için yüksek bir değeri ('1') tutar ve geri kalan süre boyunca düşük bir değerde ('0') kalır, basit, tekrarlanan bir durum dizisi oluşturur.

Johnson Sayacı: Öte yandan Johnson sayacı, son flip-flop'un çıkışından ilkinin girişine ters geri bildirim sağlar.Bu ters çevirme, sayacın zil sayacından daha fazla durum üretmesine olanak tanıyarak sayıyı iki katına çıkarır.Her flip-flop iki aşamadan geçer: önce yüksek ('1') ve sonra düşük ('0') tutar, ardından ters duruma geçer.Bu, dört flip-floplu Johnson sayacının sekiz durum arasında geçiş yapacağı anlamına gelir.Ayrıca bu tasarım, çıkış frekansını giriş saat sinyalinin yarısı kadar olacak şekilde çıkış frekansını azaltır.

Zil Sayaçlarını Kullanmanın Artılarını ve Eksilerini Değerlendirme

Halka sayaçların, dijital devre tasarımlarındaki uygunluklarını etkileyen farklı yararları ve dezavantajları vardır.

Artıları

Basit Tasarım: Halkalı sayacın temel güçlü yönlerinden biri basit yapısıdır.Diğer sayaçlardan farklı olarak kod çözücü gibi ek bileşenlere ihtiyaç duymaz.Bu basitlik, özellikle karmaşık donanım olmadan temel kodlama veya kod çözme gerektiren sistemlerde uygulanmasını daha kolay ve daha uygun maliyetli hale getirir.

Daha Az Bileşen: Halkalı sayacın geri besleme döngü yapısı, diğer sayaç türlerine göre daha az bileşenle çalışmasına olanak sağlar.Parça sayısındaki bu azalma yalnızca maliyetleri düşürmekle kalmaz, aynı zamanda güvenilirliği de artırır; çünkü daha az bileşen, daha az donanım arızası riski anlamına gelir.

Eksileri

Sınırlı Sayıda Eyalet: Halka sayacının önemli bir sınırlaması, durum sayısının doğrudan flip-flop sayısına bağlı olmasıdır.Daha fazla duruma ihtiyacınız varsa, daha fazla flip-flop eklemeniz gerekir; bu, daha fazla sayıda durum gerektiren uygulamalarda pratik olmayabilir.

Kendiliğinden Başlama Özelliği Yok: Zil sayaçları genellikle herhangi bir rastgele durumdan başlatılamaz.Çalışmaya başlamak için belirli bir ön ayar koşuluna ihtiyaç duyarlar; bu, esneklik ve hızlı başlatmanın istendiği sistemlerde bir dezavantaj olabilir.Bu, sayacın doğru şekilde başlatılmasını sağlamak için ekstra adımların veya bileşenlerin gerekli olabileceği anlamına gelir.

Modern Elektronikte Zil Sayaçlarının Çeşitli Uygulamaları

Zil sayaçları, basit ama etkili döngüsel çalışmaları sayesinde çeşitli dijital sistemlerde önemli bir rol oynar.Kontrollü bir sırayla sabit sayıda durumdan geçme yetenekleri, onları çeşitli uygulamalarda oldukça faydalı kılar.

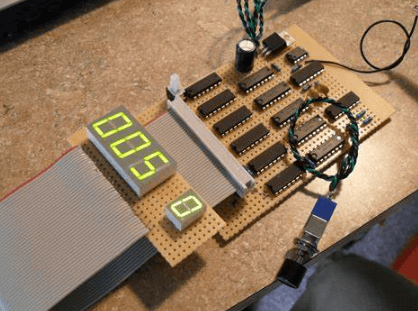

Şekil 7: Frekans Sayımı ve Dijital Saatler

Zil sayaçları sıklıkla frekans sayaçlarında ve dijital saatlerde kullanılır çünkü belirli sayıda durum arasında hassas ve güvenilir bir şekilde geçiş yapabilirler.Bu, onları zaman veya frekansın doğru şekilde izlenmesini gerektiren görevler için ideal hale getirerek istikrarlı ve öngörülebilir çalışma sağlar.

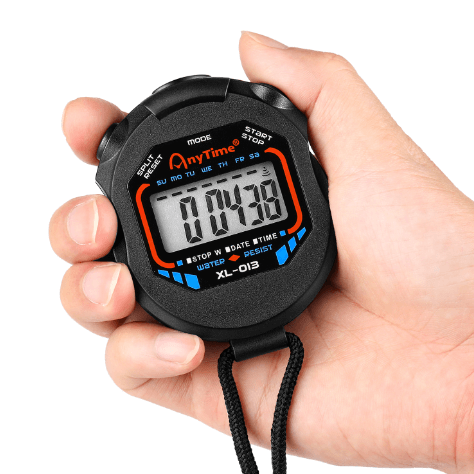

Şekil 8: Zamanlayıcılar

Zamanlama uygulamalarında, aralıkları ölçmek ve belirli olayları tetiklemek için zil sayaçları kullanılır.Bir saat sinyaliyle senkronize olarak durumları boyunca ilerleyerek, zamanlamayı yönetmenin basit bir yolunu sağlayarak olayların sayacın mevcut durumuna göre doğru anda gerçekleşmesini sağlarlar.

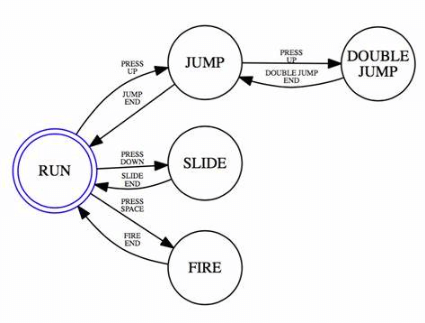

Şekil 9: Sonlu Durum Makineleri (FSM)

Halka sayaçlar, özellikle ASIC (Uygulamaya Özel Entegre Devre) ve FPGA (Alanda Programlanabilir Kapı Dizisi) tasarımı gibi ortamlarda genellikle sonlu durum makinelerine entegre edilir.Öngörülebilir durum geçişleri, bu sistemlerdeki operasyon akışını kontrol etmek ve her durum değişikliğinin sorunsuz ve doğru bir şekilde ele alınmasını sağlamak için onları ideal kılar.

Şekil 10: Zamanlama Sinyalleri

Zil sayaçları aynı zamanda daha karmaşık devrelerin çalışmasını koordine etmek için yararlı olan zamanlama sinyallerinin üretilmesi açısından da değerlidir.Bu sinyalleri düzenli ve döngüsel bir şekilde üreterek devrenin farklı bölümlerinin senkronize kalmasını sağlamaya yardımcı olurlar.

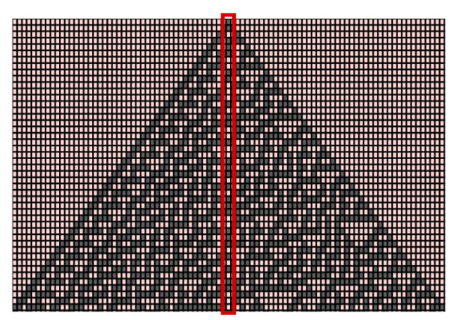

Şekil 11: Sözde Rastgele Sayı Üretimi

Kriptografik sistemlerde, şifreleme algoritmaları için tehlikeli olan sözde rastgele sayılar üretmek için halka sayaçları kullanılır.Sayaçların çıktıdaki rastgeleliği korurken durumlar arasında tahmin edilebilir bir şekilde geçiş yapma yeteneği, onları bu hassas uygulamada faydalı kılmaktadır.

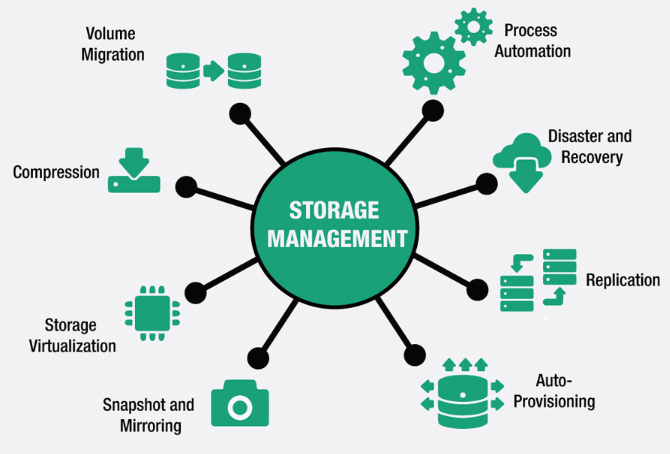

Şekil 12: Döngüsel Depolama Yönetimi

Bellek sistemlerinde zil sayaçları, döngüsel kuyrukların yönetilmesine yardımcı olarak verilerin verimli bir şekilde saklanmasını ve alınmasını sağlar.Döngüsel yapıları, tekrarlanan veri döngüsünü kontrollü bir şekilde yönetmelerine olanak tanır ve bu da onları, sürekli veri akışına dayanan arabellekleri ve diğer depolama sistemlerini yönetmek için ideal kılar.

Sonuç

Halka sayaçlar, basit yapıları ve çok sayıda uygulamada etkili çalışmaları ile karakterize edilen, dijital devre tasarımında son derece çok yönlü bir bileşeni temsil eder.Sabit sayıda durum ve kendi kendine başlama kapasitesinin olmaması gibi sınırlamalarına rağmen, halka sayaçların basitliği ve güvenilirliği, onları modern dijital sistemlerin tasarımında gerekli kılmaktadır.

Sıkça Sorulan Sorular [SSS]

1. Johnson sayacının uygulamaları nelerdir?

Bükülmüş halka sayaçları olarak da bilinen Johnson sayaçları, öncelikle dijital elektronikte gecikme zamanlayıcıları oluşturmak ve simetrik kare dalga formları oluşturmak için kullanılır.Bu sayaçlar, zaman sıralaması için dijital saatlerde, sıra işlemlerini yönettikleri N'ye bölen sayaçlar olarak kontrol sistemlerinde ve döngüsel olarak bir dizi ikili değer ürettikleri sayısal ekranları çalıştırmada pratik uygulamalar bulur.Operatörler, diğer sayaçlara göre daha az flip-flop ile çok sayıda durum üretmedeki basitlikleri ve güvenilirlikleri nedeniyle sıklıkla Johnson sayaçlarına güvenirler.

2. Zil sayacının sınıflandırılması nedir?

Zil sayaçları operasyonel senkronizasyonlarına göre sınıflandırılır:

Senkron Zil Sayacı: Tüm flip-floplar ortak bir saat sinyaliyle çalıştırılır ve geçişlerin tüm flip-floplarda aynı anda gerçekleşmesini sağlar.

Asenkron (veya Dalgalanma) Zil Sayacı: Bir flip-flop'un çıkışı bir sonrakinin saat girişi haline gelir ve sayaçta dalgalanan sıralı geçişlere yol açar.

3. Zil sayacı nasıl kullanılır?

Zil sayacını etkili bir şekilde kullanmak için:

Başlatma: 1'e ayarlanması gereken bir tanesi hariç tüm flip-flop'ları 0'a ayarlayarak başlayın. Bu kurulum, halkayı dolaşan tek bir '1' oluşturur.

Saat Girişi: Bir saat darbesi uygulayın.Her darbede '1' bir flip-flop'tan diğerine sırayla kayar.

İzleme Çıkışları: Her bir flip-flop çıkışı, devredeki '1'in konumunu izlemek için izlenebilir; bu, zamanlama ve sıra kontrolü için faydalıdır

4. Zil sayacı asenkron mu yoksa senkron mu?

Zil sayaçları, tasarımlarına bağlı olarak senkron veya asenkron olabilir:

Senkron Zil Sayacı: Tüm flip-floplar saat sinyaliyle aynı anda durum değiştirir.

Asenkron Zil Sayacı: Flip-flop'lar, önceki flip-flop'un aktivasyonunu takiben sırayla durum değiştirir ve bir dalgalanma etkisine neden olur.

5. Halka sayacı ile Jones sayacı arasındaki fark nedir?

Halkalı sayaç ile Johnson sayacı arasındaki temel farklar şunlardır:

Bellek Kullanımı: N flip-flop'lu bir halka sayacı n durumu temsil edebilirken, bir Johnson sayacı 2n durumu temsil edebilir, bu da Johnson sayaçlarını flip-flop başına durum temsili açısından daha verimli hale getirir.

Devre Karmaşıklığı: Johnson sayaçları, halkalı sayaçlara kıyasla ek kablolama ve kurulum gerektirdiğinden daha karmaşıktır.

Çıkış Dalga Formları: Johnson sayaçları, iletişim sistemlerinde dalga biçimi oluşturma gibi ayrıntılı zamanlama desenleri gerektiren uygulamalarda avantajlı olabilecek daha karmaşık bir çıkış dalga biçimi kümesi üretir.
