Şarj yöntemleri

Pil teknolojisinin geliştirilmesi yeni elektronik, elektrikli otomobil ve yenilenebilir enerji geliştiriyor.Pillerden en iyi performansı ve en uzun ömrü elde etmek için farklı pil şarj yöntemlerinin nasıl çalıştığını bilmek önemlidir.Bu makale sabit voltaj (CV) ve sabit akım (CC) gibi çeşitli şarj yöntemlerine, kombinasyonlarına ve sabit güç (CP) şarjı gibi yeni yöntemlere bakar.Ayrıca, darbe şarjı ve belirli pil türleri için tasarlanmış yenilikçi IUI şarj yöntemi gibi gelişmiş teknikleri de kapsar.Her yöntemin kendi avantajları vardır ve modern pil teknolojisinin ayrıntılı ihtiyaçlarını gösteren belirli kullanımlar için en iyisidir.Bu makale sadece bu yöntemlerin nasıl çalıştığını açıklamakla kalmaz, aynı zamanda günümüzün teknoloji odaklı dünyasında nasıl kullanıldıklarını da gösterir ve her şarj yöntemine, nasıl çalıştıklarına ve alanını değiştirmeye devam eden teknolojik ilerlemelere ayrıntılı bir bakış için zemin hazırlar.pil şarjı.

Katalog

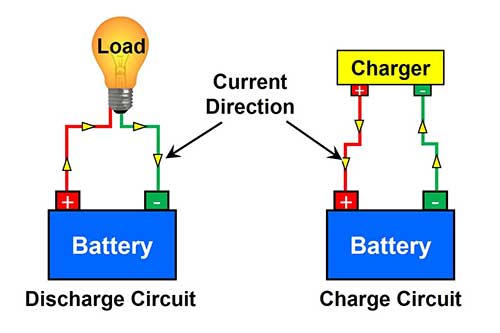

Şekil 1: Pil şarjı işleri

Sabit voltaj şarjı

Sabit voltaj (CV) şarjı, bir pile uygulanan voltajın şarj işlemi boyunca sabit kaldığı bir yöntemdir.Bu, voltaj değişirken akımın sabit tutulduğu sabit akım (CC) şarjından farklıdır.CV şarjında, pil önceden belirlenmiş bir voltaj seviyesine ulaşana kadar şarj edilir.Bu noktada, voltaj korunur ve pil tam şarjla yaklaştıkça akım azalır.Bu yöntem, voltajın güvenli bir aralıkta kalmasını sağlar, bu da aşırı şarj ve potansiyel pil hasarını önler.

Bu şarj yöntemi, lityum iyon pilleri şarj etmenin son aşamasında gereklidir.Pil paketindeki her hücrenin, pilin kimyasına ve ömrüne zarar verebilecek maksimum voltaj sınırını aşmadan en uygun yük seviyesine ulaşmasını sağlayarak hassas voltaj kontrolü sağlar.

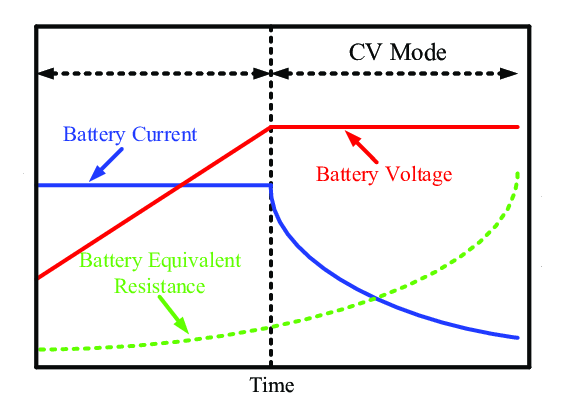

Şekil 2: Sabit voltaj (CV) şarjının grafiği

Sabit voltaj (CV) şarjı ne kadar çalışır?

İşte CV şarj aşamasının ayrıntılı bir dökümü:

Sabit akım (CC) fazı sırasında, pil, belirli bir voltaj eşiğine çarpana kadar, maksimum kapasitesine yakın olana kadar şarj edilir (çoğu lityum iyon pil için hücre başına yaklaşık 4,2 volt).

Bu eşik karşılandıktan sonra, şarj devresi CC'den CV moduna geçer.Şarj cihazı daha sonra pil için sabit bir voltaj uygular.

CV fazının başlangıcında, şarj akımı yüksektir.Hücre voltajı şarj cihazı voltajına yaklaştıkça, akım kademeli olarak azalır.Bunun nedeni, şarj cihazı ve pil arasındaki potansiyel farkın, ohm yasasına göre doğal olarak akışı sınırlandırarak azalmasıdır.

Pil şarj olmaya devam ettikçe, voltajı korumak için daha az akım gereklidir.Bu azalan akım, pilin tam şarj kapasitesine yaklaştığını gösterir.

Şarj işlemi, akım başlangıç ​​şarj oranının küçük bir kısmına düştüğünde, genellikle başlangıç ​​akımının yaklaşık% 10'u düştüğünde sona erer.Akının tamamen şarj edildiğine dair akım sinyallerindeki bu düşüş.

Sabit akım şarjı

Sabit akım (CC) şarjı, belirli bir voltaj seviyesine ulaşana kadar bataryaya sabit bir akımın sağlandığı bir pil şarj yöntemidir.Voltajın sabit kaldığı ve pil yükü olarak akımın azaldığı sabit voltaj (CV) şarjının aksine, CC şarjı şarj işlemi boyunca sabit bir akım sürdürür.Bu akım pil üreticisi tarafından belirtilir veya pilin özelliklerine göre belirlenir.Sabit akım bataryaya akarken voltaj artar.Pil belirlenen voltaj eşiğine ulaştığında, şarj yöntemi döngüyü tamamlamak için sabit voltaj şarjına geçebilir ve aşırı şarj olmadan pilin tamamen şarj olmasını sağlar.

CC şarjının temel prensibi, şarj aşaması boyunca akımın pil sabitine akmasını içerir.Bu, geçerli çıktıyı istenen seviyeye uyacak şekilde izleyen ve ayarlayan mevcut düzenleme devreleri veya cihazlar kullanılarak elde edilir.Bu yöntem verimli enerji transferi sağlar ve pil hücreleri üzerindeki stresi en aza indirir.Sabit akım şarjı, pilleri güvenli ve güvenilir bir şekilde şarj etmede basitliği ve etkinliği nedeniyle tüketici elektroniği, elektrikli araçlar ve endüstriyel ekipmanlar dahil olmak üzere çeşitli uygulamalarda yaygın olarak kullanılmaktadır.

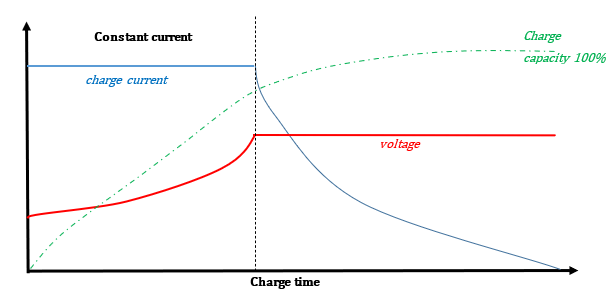

Şekil 3: sabit akım şarjının grafiği

Pil sabit akımı (CC) şarjında ​​ortaya çıkan teknolojiler

Bu alandaki gelişmeler, yenilikçi malzemeler, pil yönetim sistemleri ve akıllı algoritmalara odaklanan daha verimli, daha hızlı ve daha güvenli şarj çözümlerine duyulan ihtiyaçtan kaynaklanmaktadır.Aşağıda bu ortaya çıkan teknolojilere ilgi çekici bir genel bakış bulunmaktadır:

Kategori	Teknoloji	Tanım	Faydalar
Elektrot malzemeleri	Silikon anotlar	Silikon on kat daha fazla lityum saklayabilir Grafitten daha iyonlar, daha yüksek enerji yoğunluklarına ve daha hızlı şarjlara yol açar.	Daha yüksek enerji yoğunluğu, daha hızlı şarj
	Lityum metal anotlar	Lityum metal daha yüksek kapasite sunar, ancak Dendritlerden gelen kısa devreler riskleri oluşturur.Çözümler gelişmiş içerir Elektrolitler ve katı hal tasarımları.	Daha yüksek kapasite, gelişmiş güvenlik
Pil Yönetim Sistemleri (BMS)	Uyarlanabilir CC şarjı	Her hücrenin yükünü, sıcaklığını izler, ve sağlık, akımı makine öğrenimi kullanarak gerçek zamanlı olarak ayarlamak ve Gelişmiş algoritmalar.	Optimize edilmiş verimlilik, uzun süreli pil hayat
Kablosuz CC şarjı	Rezonant endüktif bağlantı ve Manyetik rezonans	Verimli enerjiye izin veren teknikler fiziksel konektörler olmadan kısa mesafelerde aktarın, şimdi ölçeklendirildi EV'ler gibi daha büyük uygulamalar için.	Sorunsuz, hızlı enerji ikmali EV'ler
Nanoteknoloji	Karbon Nanotüpler ve Grafen	Olağanüstü olan nanoyapılı malzemeler elektriksel iletkenlik ve yüzey alanı, pil içine dahil Şarj sürelerini azaltmak ve dayanıklılığı artırmak için elektrotlar.	Daha hızlı şarj, gelişmiş pil dayanıklılık
	Hibrid Supercapacitor-Basty Systems	Hızlı için süper kapasitörleri birleştirmek CC fazı sırasında yüksek enerjili depolama için pillerle şarj.	Yüksek güç ve enerji yoğunluğu, hızlı şarj özellikleri
Yazılım ve Kontrol	AI ve Tahmin Modelleme	Belirlemek için geniş veri analizi kullanır Optimal şarj parametreleri, şarjı rafine etmek için önceki döngülerden öğrenme profiller ve aşırı şarj ve aşırı ısınmayı önleyin.	Daha hızlı, daha güvenli ve daha verimli şarj
IoT entegrasyonu	IoT Etkin Şarj Cihazları ve Piller	Şarj Cihazları arasında iletişimi sağlar, Şarj programlarını optimize etmek ve izlemek için piller ve merkezi sistemler gerçek zamanlı pil sağlığı.	Maliyet tasarrufu, ızgara yük dengeleme, Pil ömrü ve güvenilirlik için gerçek zamanlı izleme
Düzenleyici ve standardizasyon	Düzenleyici ve standardizasyon çabaları	Güvenli için yönergeler oluşturur ve Yeni CC şarj teknolojilerinin etkin bir şekilde uygulanması, farklı uygulamalar ve üreticiler arasında uyumluluk ve güvenlik.	Pazar entegrasyonunu kolaylaştırır, sağlar Güvenlik ve Uyumluluk

Hibrit sabit voltaj/sabit akım (CVCC) şarjı

Hibrid CVCC (sabit voltaj, sabit akım) şarjı, pilleri şarj etmenin modern bir yoludur.Şarj işlemini daha iyi hale getirmek için hem sabit voltaj hem de sabit akım tekniklerini kullanır.Hibrid CVCC şarjının temel amacı, pilleri daha uzun süre dayanmak, güvenli bir şekilde şarj etmek ve verimli çalışmaktır.Bu yöntem elektrikli otomobiller, tüketici araçları ve yenilenebilir enerji depolama için yararlıdır.

Geleneksel şarj, tüm zaman boyunca sabit voltaj veya sabit akım kullanır.Sabit akım (CC) şarjında, pil belirli bir voltaja çarpana kadar sabit bir akım alır.Sabit voltaj (CV) şarjında, akü sabit bir voltaj alırken, pil doldukça akım yavaş yavaş azalır.Hibrid CVCC şarjı, sorunlarını çözmek ve güçlü yönlerini kullanmak için bu iki yolunu birleştirir.

Hibrid CVCC şarjının amacı üç yönlüdür.İlk olarak, pili maksimum kapasitesine güvenli bir şekilde doldururken şarj süresini kısaltmayı amaçlamaktadır.Bu, kesinti süresini azaltmak için hızlı şarj gerektiren elektrikli otomobiller gibi şeyler için çok önemlidir.İkincisi, aşırı şarj ve aşırı ısınma, geleneksel şarjla ilgili yaygın sorunlardan kaçınarak pilin daha uzun süre dayanmasına yardımcı olur.Voltajı ve akımı dikkatlice kontrol ederek, hibrid CVCC şarjı pil hücrelerinde aşınmayı azaltır.Son olarak, bu yöntem, pile teslim edilen gücün optimize edildiğinden emin olarak enerji verimliliğini artırır, enerji kaybını azaltır ve mevcut gücü daha iyi kullanır.

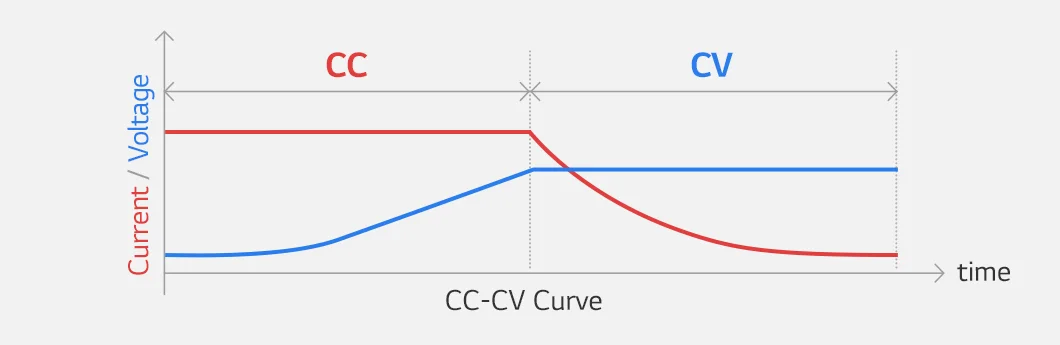

Şekil 4: CVCC şarjının grafiği

Nasıl hibrit sabit voltaj/sabit akım (CVCC) şarjı çalışır?

İlk aşama: Yüksek akım

Hibrit sabit voltaj/sabit akım (CVCC) şarj yöntemi, pili yüksek bir akımla şarj ederek başlar.Bu aşamada, şarj sistemi, voltajından bağımsız olarak pile tutarlı, yüksek bir akım sunar.Bu yaklaşım, pili kısa sürede kapasitesinin seviyesine hızla şarj eder.Yüksek akım fazı, pili hızla kullanılabilir bir duruma getirmek için gereklidir.

Pil gelen akımı emerken, voltajı yükselir.Şarj sistemi, güvenlik sınırlarının aşılmamasını sağlamak için pilin voltajını ve akımını izler.Bu faz, yüksek akım girişlerini hasar veya aşırı ısı olmadan kullanabilen piller için etkilidir.Bu fazın süresi pil tipine ve kapasitesine bağlı olarak değişir, ancak pili önceden belirlenmiş bir voltaj seviyesine hızlı bir şekilde şarj etmeyi amaçlamaktadır.

Geçiş aşaması: akımda kademeli azalma

Pilin voltajı hedefe yaklaştıkça, şarj sistemi akımın azaldığı ikinci aşamaya geçer.Pil belirli bir voltaj eşiğine ulaştığında, voltajı sabit tutarken sistem akımı azaltır.Bu, aşırı yüklemeyi önlemeye yardımcı olur ve pil hücreleri üzerindeki stresi azaltır.

Geçiş aşaması, sabit voltajın korunması ve akımın güvenli seviyelerde kalmasını sağlamak arasında bir denge gerektirir.Sistem, pilin durumunu izlemek ve akımı ayarlamak için algoritmalar ve geri bildirim mekanizmaları kullanır.Amaç, aşırı yükleme risklerini en aza indirirken pili tam kapasiteye yaklaştırmaktır.Bu aşama, optimal şarj verimliliği ve güvenliğini sağlamak için enerji girişini ince ayarlar.

Son aşama: Voltaj hedefine ulaşmak

Son aşamada, şarj sistemi akımın sıfıra düşmesine izin verirken sabit bir voltajı korur.Pil tam yüke yaklaştıkça, sabit voltajı korumak için akım ihtiyacı azalır.Bu faz, pilin fazla şarj veya hasara neden olmadan tamamen şarj edilmesini sağlar.

Bu aşamada sabit bir voltajın korunması, pilin şarj döngüsünü güvenli ve verimli bir şekilde tamamlamasını sağlar.Şarj sistemi, pilin voltajını ve akımını izlemeye devam ederek voltajı sabit tutmak için gerçek zamanlı ayarlamalar yapar.Akım minimal bir seviyeye veya sıfıra ulaştığında, şarj işlemi tamamlanır ve pil tamamen şarj edilir.

Bu son aşama, pilin şarj kapasitesini ve kullanıma hazır olmasını en üst düzeye çıkarır.İşlem boyunca voltaj ve akımı kontrol ederek, hibrid CVCC yöntemi, pilleri şarj etmek, performansı artırmak ve ömrü uzatmak için güvenilir ve verimli bir yol sağlar.

Sabit güç şarjı

Sabit güç şarjı dinamik bir yaklaşım kullanır.Pil voltajı düşük olduğunda yüksek bir akım ile başlar ve voltaj arttıkça akımı azaltır.Bu yöntem, güç dağıtımını pilin durumuna göre uyarlar, şarj verimliliğini en üst düzeye çıkarır ve pil stresini azaltır.

Sabit güç şarjı, esas olarak giriş gücünün şarj döngüsü boyunca sabit tutulduğu pilleri şarj etmek için kullanılan bir tekniktir.Enerji transferi oranı olarak tanımlanan güç, voltaj (V) ve akım (I) (p = v x i) çarpılarak hesaplanır.Bu yöntemde, pilin voltajı arttıkça, gücün sabit kalmasını sağlamak için akım ayarlanır.Bu yaklaşım, pilin aşırı ısınma veya stres olmadan daha yüksek enerji transfer oranlarını güvenli bir şekilde kabul edebileceği ilk aşamaları optimize eder.

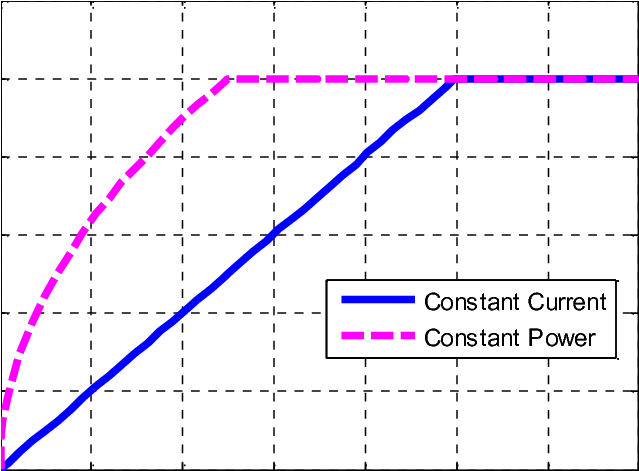

Şekil 5: Sabit akımın ve sabit güç şarjının grafiği

Diğer şarj yöntemlerinden nasıl farklıdır?

Sabit güç şarjı, sabit akım (CC) ve sabit voltaj (CV) şarjı gibi daha yaygın yöntemlerden farklıdır.Sabit akım şarjında, şarj cihazı, voltaj değişse bile pile sabit bir akım verir.Bu ilk başta iyi çalışır, ancak pil daha dolduğundan, çok fazla voltaja neden olabilir ve pili vurgulayabilir.

Sabit voltaj şarjı, şarj cihazını sabit bir voltaja ayarlar ve pil doldukça akım azalır.Bu, aşırı yüklemeyi önlemeye yardımcı olur ve voltaj sınırının üzerinden geçmeden pil yüklerini tamamen sağlar.

Sabit güç şarjı her iki yöntemin iyi noktalarını birleştirmeye çalışır.Güç seviyesini sabit tutmak için hem akımı hem de voltajı ayarlar.Bu, pili ilk başta sabit akım gibi hızlı bir şekilde şarj edebilir ve daha sonra sabit voltaj gibi pil voltajı arttıkça yavaşlayabilir.Bu yöntem, pil üzerindeki stresi yönetmeye yardımcı olur, bu da elektrikli otomobiller ve yüksek kapasiteli cihazlar gibi hızlı şarj ve uzun pil ömrü gerektiren şeyler için iyi bir seçimdir.

Sabit güç sabit voltajı (CPCV) şarjı

Sabit güç sabit voltajı (CPCV) iki yöntemi birleştirir: sabit voltaj (CV) ve sabit güç (CP).CV modunda, şarj cihazı, neredeyse dolu olduğunda pilin aşırı şarj edilmesini önlemek için voltajı sabit tutar.Başlangıçta kullanılan CP modunda, şarj cihazı hızlı şarj için sabit bir oranda güç verir, pilin ısısını ve stresini yönetir.

Bu yöntem, pil voltajı düşük olduğunda yüksek akımlarda hızla enerji sağlamak için sabit güçle başlar.Pil tam yüke yaklaştıkça, işlemi düzeltmek ve aşırı voltajı önlemek için sabit voltaj şarjına geçer.Bu strateji, son şarj aşamalarını optimize etmeden önce, verimlilik ve güvenliği sağlamadan önce pilleri önemli bir kapasiteye kadar hızla şarj etmek için etkilidir.

CPCV, dikkatli şarj gerektiren lityum iyon gibi farklı pil tipleri ile çalışır.Sistem, pilin şarj seviyesine ve diğer faktörlere göre CP ve CV arasında geçiş yapar.

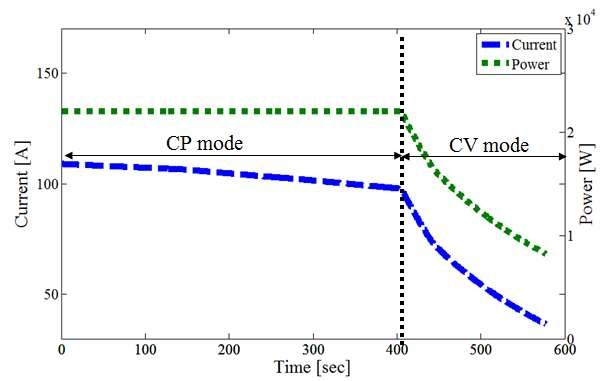

Şekil 6: Sabit güç sabit voltajı (CPCV) şarjının grafiği

CPCV şarjından en çok yararlanan pil ve cihaz türleri

CPCV şarjı için en uygun piller

CPCV (sabit güç sabit voltajı) şarjı, lityum iyon (Li-ion) ve lityum polimer (LIPO) piller için faydalıdır.Bu pil tipleri modern yüksek teknoloji cihazlarında yaygındır.CPCV şarjı sabit bir güç fazı ile başlar, burada pil, yüksek voltaj seviyelerine çok erken çarpmadan çok fazla enerjiyi hızla emer.Pil belirli bir voltaja ulaştığında, şarj sabit bir voltaj fazına geçer, voltajı sabit tutar ve pili vurgulamadan veya aşırı ısınmadan şarj işlemini güvenli bir şekilde tamamlamak için.

CPCV şarjından kazanan cihazlar

• Akıllı telefonlar ve tabletler: Bu aletler, pil ömrünü ve performansını artırmak için hızlı ve verimli şarjlara ihtiyaç duyar.

• Dizüstü bilgisayarlar: Akıllı telefonlara benzer şekilde, dizüstü bilgisayarlar hızlı ama güvenli şarjdan yararlanır, pil gücünde uzun süreli kullanım için pil sağlığının korunmasına yardımcı olur.

• Elektrikli araçlar (EV'ler): EV'lerin CPCV şarjından yararlanan büyük pil paketleri vardır.Yöntem, işlemi güvenli bir şekilde bitirmek için sabit voltaja geçmeden önce pili hızla yüksek seviyeye taşır.

• Elektrikli aletler: elektrikli aletlerdeki yüksek kapasiteli piller, CPCV ile hızlı ve güvenli bir şekilde şarj edilebilir, kesinti süresini azaltır ve araçların kullanıma hazır olmasını sağlar.

Nabız şarabı

Darbe şarjı, yüksek akım patlamaları uygulayarak pilleri şarj etmek için kullanılan bir yöntemdir, ardından akım veya kısa bir deşarj olmadan dinlenme süreleri gelir.Sabit bir akım akışı kullanan geleneksel yöntemlerin aksine, nabız şarjı şarj ve dinlenme döngülerini içerir.Bu teknik, biyolojik sistemlerde bulunan doğal şarj süreçlerini çoğaltmayı ve enerji girişi ile pilin kimyasal stabilitesi arasındaki dengeyi optimize etmeyi amaçlamaktadır.

Bu yöntem, kurşun asit, nikel-cadmium (NICD), nikel-metal hidrit (NIMH) ve lityum iyon piller gibi farklı pil tipleri için uyarlanabilir.Her tip, nabız mukavemeti, süre ve dinlenme sürelerinde varyasyonlar dahil olmak üzere benzersiz darbe konfigürasyonları gerektirebilir.

Darbe şarjı Büyük bir fayda, lityum iyon pillerde dendrit oluşumunu azaltmasıdır.Dendritler, şarj sırasında oluşabilen ve kısa devrelere neden olan, pil ömrünü ve güvenliğini azaltan iğne benzeri yapılardır.Darbe şarjının durdur ve başlangıç ​​doğası, elektrotlardaki lityum birikintilerinin nasıl kontrol edilmesine yardımcı olur ve dendrit oluşma riskini düşürür.

Darbe şarjı, şarj sırasında ısı üretimini azaltarak pil performansını ve ömrünü artırabilir.Bu, pili doğru sıcaklıkta tutmaya yardımcı olur, kapasitesini korur ve ömrünü uzatır.Bu, elektrikli araçlar ve taşınabilir elektronik cihazdaki yüksek kapasiteli piller için önemlidir.

Darbe şarjı, pili zarar vermeden şarj işlemini de hızlandırabilir.Sürekli akım şarjına kıyasla daha hızlı enerji restorasyonuna izin verir ve acil güç sistemleri veya kısa otomotiv durakları sırasında hızlı şarj süreleri gerektiren uygulamalar için yararlıdır.

Şekil 7: Lityum iyon pilinin darbe şarjı

Nabız Şarjı Nasıl Çalışır？

Nabız şarjı, nikel-kadmiyum (NICD), nikel-metal hidrit (NIMH) ve lityum-iyon (Li-ion) hücreleri gibi şarj edilebilir pillerin verimliliğini ve ömrünü iyileştirmeyi amaçlayan pilleri şarj etmek için gelişmiş bir yöntemdir.Geleneksel sürekli doğrudan akım (DC) şarjından farklı olarak, darbe şarjı kısa, kontrollü patlamalar veya darbelerde şarj sağlar.Bu yöntem şarj işlemini optimize eder ve NICD pillerde aşırı ısınma ve "bellek efekti" gibi yaygın pil sorunlarını ele alır.

Nabız şarjı, kısa bir süre için pili aralıklı olarak daha yüksek bir akım uygulayarak çalışır ve ardından akımsız bir dinlenme süresi.Bu darbeler, dinlenme süreleri boyunca ısının dağılmasına izin vererek, sıcaklık artışını ve potansiyel hasarı en aza indirerek pil üzerindeki genel termal stresi azaltır.

Nabız Şarj Cihazları iki ana darbe türü kullanır:

• Şarj darbeleri: Pili hızla şarj eden yüksek akım darbeleri.Bu darbelerin genliği, süresi ve sıklığı pil tipine ve koşuluna bağlı olarak değişir.

• Deşarj darbeleri: Bazen şarj darbeleri ile serpiştirilmiş, bunlar pil elektrolitini yok etmeye ve NICD pillerdeki bellek etkisini azaltmaya yardımcı olur.

Şarj cihazı, şarj darbelerinin süresini ve voltaj ve sıcaklık gibi pil parametrelerini izleyen geri bildirim mekanizmaları kullanarak aralarındaki aralıkları kontrol eder.Bu geri bildirim, şarj cihazının şarj işlemini ayarlamasına izin vererek pilin şarj kabulünü ve genel sağlığını artırır.

Damlama şarjı

Damlama şarjı, aşırı şarjdan kaçınırken pilleri tamamen şarj etmek için kullanılan bir tekniktir.Doğal kendi kendine deşarj oranıyla eşleşerek bataryaya küçük, tutarlı bir elektrik akışı sağlayarak çalışır.Bu yöntem, pilin sağlığına zarar vermeden yüklü ve hazır kalmalarını sağlayan sık sık kullanılmayan cihazlar için yararlıdır.

Bu işlem, uzun süreler boyunca bir pilin şarjını korumak için ideal olan minimal, sürekli bir akım uygular.Yavaş şarj oranı, tamamen şarj edildiğinde bile pili sağlıklı ve kullanıma hazır tutar.Bekleme piller için faydalı olsa da, NIMH ve lityum iyon piller için önerilmez, çünkü uzun süreli düşük seviyeli şarj nedeniyle hasar görebilirler.

Damlama şarjının temel amacı, bir pili optimal şarjda süresiz olarak tutmaktır.Damlama şarj işlemi, bataryaya akan elektrik akımının dikkatlice düzenlenmesini içerir.Şarj cihazı, ne kadar akım sağlayacağına karar vermek için pilin voltajını kontrol eder.Voltaj hedefin altındaysa, şarj cihazı şarj etmek için daha yüksek bir akım sağlar.Hedef voltaja ulaşıldıktan sonra, şarj cihazı, pilin kendi kendini giderme hızına uygun daha düşük, sabit bir akıma geçirir.Bu yaklaşım, aşırı şarj etme, ömrünü ve performansını genişletme riski olmadan pilin tamamen şarj olmasını sağlar.

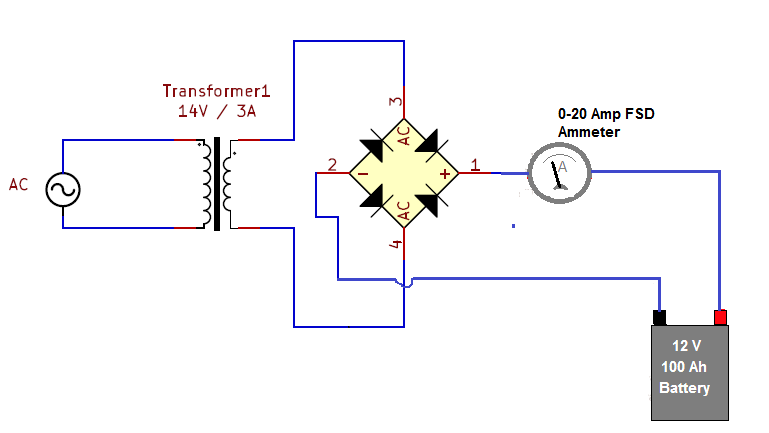

Şekil 8: Pil şarjı damlama

Farklı pil ve uygulamalar için uygunluk

Kurşun asitli piller: Hem şamandıra hem de nabız şarjı uygundur.Acil durum sistemleri gibi sabit kullanımlar için genellikle şamandıra şarjı tercih edilir.

Nikel-cadmium Piller: Bu piller, aşırı şarj etme endişesi olduğunda yararlı olan nabız hem de şamandıra şarjını kullanabilir.

Lityum-iyon piller: Bunlar, aşırı şarjlara duyarlılıkları nedeniyle damlama veya şamandıra şarjı için uygun değildir.Kontrollü patlamalar ve uygun devre ile darbe şarjı, lityum iyon pilleri korumak ve korumak için daha uygundur.

Çok aşamalı sabit akım (MCC) şarjı

Çok aşamalı sabit akım (MCC) şarjı, pil hücrelerini, özellikle lityum iyon ve kurşun asit pilleri şarj etmek için gelişmiş bir tekniktir.Bu yöntem, her biri pilin şarj döngüsünün farklı aşamalarına göre uyarlanmış sabit akım şarjının farklı aşamalarını içerir.MCC şarjının temel amacı, şarj işleminin çeşitli aşamalarında teslim edilen mevcut olanı ayarlayarak pil sağlığını ve uzun ömürlülüğünü artırmaktır.

İlk aşamada, pili kapasitesinin bir kısmına hızla şarj etmek için daha yüksek bir sabit akım uygulanır.Toplu şarj olarak bilinen bu faz, pilin şarj seviyesini etkili bir şekilde arttırır.

Pil belirli voltaj eşiklerine ulaştıkça, şarj sistemi daha düşük akımlarla aşamalara geçer.Bu aşamalar daha ince kontrol sağlar, pil hücreleri üzerindeki stresi aşırı yüklemeyi ve azaltmayı önler.Bu dikkatli modülasyon, pilin ömrünü ve verimliliğini korumaya yardımcı olur.

Şekil 9: Çok aşamalı sabit akım (MCC) şarjının grafiği

MCC şarjının avantajları

Bakış açısı	MCC şarjı
Pil Sağlık	Şarj sırasında stresi en aza indirir
Akım Ayarlama	Pilin şarj seviyesine göre ayarlar
Aşırı ısınma Önleme	Şarj arttıkça akımı azaltır Aşırı ısınmayı önleyin
Pil Uzun ömür	Genel sağlığı ve uzun ömürlülüğü artırır
Sıcaklık Yönetmek	Sıcaklığı optimal aralıklarda tutar
Gerilim Yönetmek	Aşırı voltaj stresini önler
Yeterlik	Feda etmeden hızlı bir şekilde ücret alır emniyet
Kapasite ve istikrar	Daha yüksek kapasite ve istikrarı korur ömür boyu
Başvuru Uygunluk	Çeşitli uygulamalar için uygun (Elektronik, Araçlar)

Akım şarjı

Sabit voltaj yönteminden türetilen konik akım şarjı, pil voltajı arttıkça şarj akımını azaltır.Bu daha basit yöntem, bozulmayı veya arızayı önlemek için özellikle kapalı kurşun asitli pillerde aşırı şarj olmayı önlemek için dikkatli izleme gerektirir.

Pil şarj ettikçe, iç direnci artar ve başlangıç ​​yüksek şarj akımı aynı tutulursa daha yüksek sıcaklıklara ve olası hasara neden olabilir.Akımı azaltan şarj cihazı, pilin daha fazla şarj ettikçe daha az akım almasını sağlar ve aşırı ısınma riskini düşürür ve pilin ömrünü uzatır.

Diğer pil şarj yöntemleriyle karşılaştırıldığında, konik akım şarjı daha basit ve genellikle daha güvenlidir.Lityum iyon piller için kullanılan darbe şarjı veya sabit akım/sabit voltaj (CC/CV) şarjı gibi daha karmaşık tekniklerden farklıdır.Bu yöntemler pilleri daha hızlı ve daha verimli bir şekilde şarj edebilir, ancak şarj işlemini güvenli bir şekilde kontrol etmek için daha gelişmiş sistemlere ihtiyaç duyar.

Geğirme şarabı

Refleks veya negatif nabız şarjı olarak da bilinen geğirme şarjı, şarj dinlenme sırasında kısa tahliye darbelerini içerir.Muharyon şarjı, nikel-kadmiyum (NICD) ve nikel-metal hidrit (NIMH) piller gibi nikel bazlı pillerin uzun ömürlülüğünü ve verimliliğini arttırmak için kullanılan bir yöntemdir.Bu teknik, şarj işleminin kısa deşarj darbeleri ile kısaca kesilmesini içerir.Bu kısa deşarjlar, normal şarj sırasında pil hücrelerinde biriken gaz kabarcıkları salgılar.Genellikle "gupping" olarak adlandırılan bu sürüm, basınç oluşumunu önler ve bellek etkisini azaltır, bu da bir pilin kapasitesini ve tam olarak boşaltılmadan tekrar tekrar şarj edilirse ömrünü azaltabilecek bir durum.

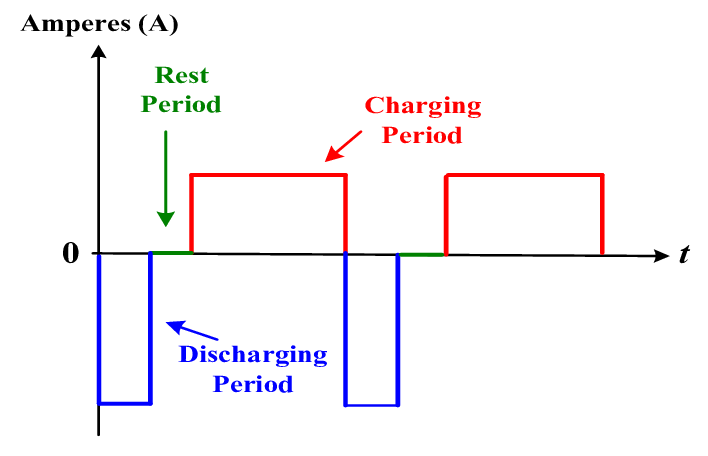

Şekil 10: geğirme şarj diyagramı

Geğirme şarjı nasıl çalışır？

İşte böyle çalışıyor ve neden faydalı:

Şarj ederken, bu piller elektrotlarında gaz kabarcıkları oluşturabilir ve elektrik akışını engelleyebilir.Muharyon şarjı, bu kabarcıkları patlatmaya yardımcı olan ve elektriğin sorunsuz bir şekilde akmasını sağlayan kısa deşarjlar veya "geğirme" içerir.

Kısa deşarjlar, pilin iç ortamının sabit kalmasına yardımcı olur.Gaz birikimini ve iç basıncın azaltılması, geğirme şarjı, pil içinde daha eşit bir yük dağılımını sağlar.

Muharebe şarjı, aşırı yükleme ve aşırı ısınma riskini, geleneksel şarj yöntemleriyle ortak sorunları azaltır.Bu, şarj işlemini daha hızlı hale getirir ve pil yüklerini tam ve eşit olarak sağlar.

Gaz birikmesini ve aşırı ısınmayı önleyerek, geğirme şarjı pilin dahili bileşenlerinin korunmasına yardımcı olur.Bu, pil için daha uzun bir ömre yol açar.

İui şarj

IUI Şarjı, hızlı şarj standart süpülmüş kurşun asit pilleri için modern bir yöntemdir.Üç aşama içerir: belirli bir voltaja ulaşılana kadar başlangıç ​​sabit akım fazı, akımın önceden belirlenen seviyeye kadar azaldığı sabit bir voltaj fazı ve sabit akıma son geri dönüş.Bu yaklaşım, tüm hücreler arasında şarj olmasını, performansı ve ömrü en üst düzeye çıkarmasını sağlar.

IUI şarj yöntemi, standart su basmış kurşun asitli piller için faydalıdır, çünkü tüm hücreler arasında şarj olmasını sağlar, optimum performansı korumak ve pilin genel ömrünü uzatmak için iyidir.IUI Şarj Etme, aşırı şarj veya düşük şarjı önlemek için akım ve voltaj kontrol ederek pil arızası riskini azaltır.Ayrıca şarj süresini kısaltır, birçok kullanım için verimli ve pratik hale getirir.

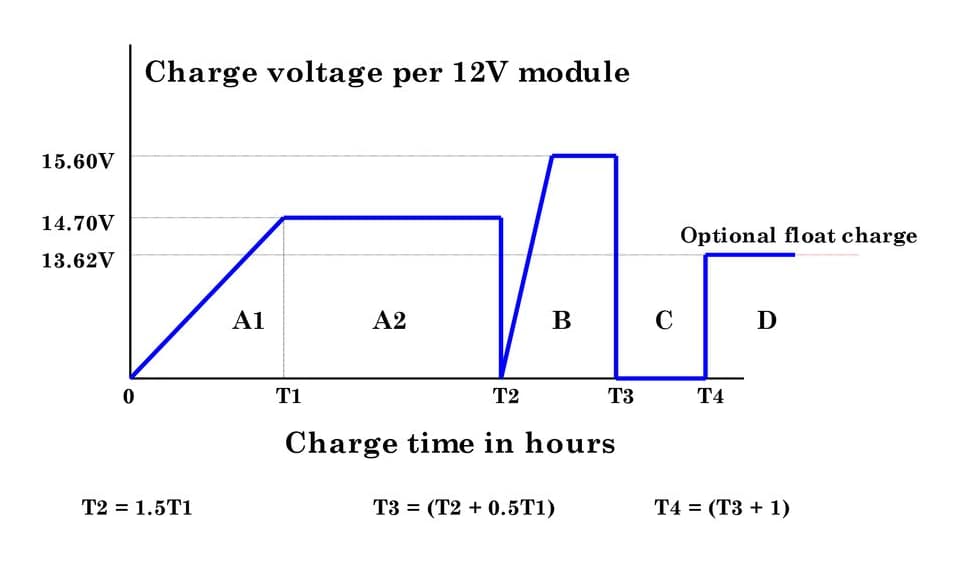

Şekil 11: IUI Şarj Şeması

Şamandıra şarjı

Şamandıra şarjı, esas olarak acil güç sistemlerinde kurşun asitli pillerle kullanılan bir tekniktir.Bu yöntem, pili ve yükü sabit bir voltaj kaynağına bağlamayı içerir.Voltaj, pilin maksimum kapasitesinin hemen altında tutulur.Voltajın bu dikkatli kontrolü aşırı şarj olmayı önler ve pilin her zaman kullanıma hazır olmasını sağlar.

Pratik olarak, şamandıra şarjı, aşırı şarj riski olmadan pili tamamen hazır tutar.Sabit voltaj kaynağı, şarjını optimal bir seviyede tutarak pilin doğal kendi kendine deşarjını dengeler.Bu yöntem, pilin kesintisiz güç kaynakları (UPS), acil durum aydınlatması ve bekleme jeneratörleri gibi her an hazır olması gereken sistemler için çok kullanışlıdır.

Şamandıra şarjı kullanmak, pilin güvenilirliğinin korunmasına yardımcı olur ve gerektiğinde güç sağlayabildiğinden emin olur.Ayrıca, sık bakım ve izleme ihtiyacını azaltır, bu da acil durum güç sistemlerini hazır tutmanın pratik ve verimli bir yolunu haline getirir.

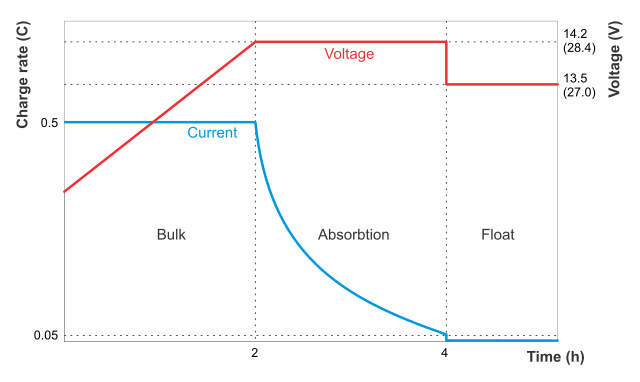

Şekil 12: Şamandıra Şarj Şeması

Rastgele şarj

Rastgele şarj, güç kaynağı güvenilmez olduğunda veya çok değiştiğinde kullanılan bir yöntemdir.Bu genellikle motor hızlarını değiştiren araçlar veya hava koşullarından etkilenen güneş panelleri gibi durumlarda olur.

Araçlarda, motor hızları çok değişebilir, bu da bir pilin düzgün şarj olmasını zorlaştıran düzensiz güç çıkışlarına neden olabilir.Benzer şekilde, güneş panelleri güneş ışığına dayalı elektrik üretir ve bulutlar veya günün saati nedeniyle hızlı bir şekilde değişebilir.Bu değişiklikler doğru işlenmezse pillere çok fazla stres koyabilir.

Bu sorunlarla başa çıkmak için rastgele şarj, değişken şarj koşullarını yönetmek için özel teknikler kullanır.Bunlar arasında gelişmiş algoritmalar ve gerçek zamanlı olarak güç kaynağı değişikliklerine ayarlanan akıllı şarj sistemleri bulunmaktadır.Giriş gücünün sürekli izlenmesi ve şarj işleminin uyarlanmasıyla, bu sistemler pili dalgalanan gücün neden olduğu hasardan korur.

Rastgele şarj ayrıca, tutarsız bir güç kaynağı ile bile pilin iyi çalışmasını ve daha uzun sürmesini sağlar.Güç dalgalanmaları sırasında fazla şarj olmayı önler ve güç düşüşleri sırasında yeterli şarj olmasını sağlar.

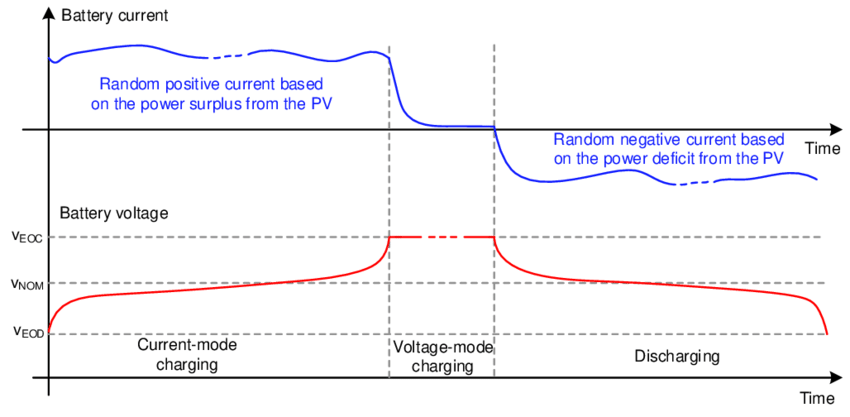

Şekil 13: Rastgele şarj için grafik

Çözüm

Pilleri şarj etmenin farklı yollarını keşfetmek, modern cihazların ve sistemlerin artan ihtiyaçlarını karşılamak için pil teknolojisini geliştirmenin ne kadar önemli olduğunu göstermektedir.Sabit voltaj ve sabit akım gibi temel yöntemlerin yanı sıra hibrid CVCC ve sabit güç şarjı gibi daha gelişmiş teknikler, her birinin kendi avantajları vardır ve belirli tür türleri ve kullanımlar için en iyisidir.Elektrotlar, pil yönetim sistemleri ve akıllı teknolojinin kullanımı için malzemelerdeki ilerleme, pillerin daha iyi ve daha güvenli çalışmasını sağlamak için önemlidir.Pil şarjının geleceği, sürdürülebilir, verimli ve güvenilir olmalarını sağlamak için bu teknolojilerin geliştirilmesine ve kullanılmasına bağlıdır.

Sık sorulan sorular [SSS]

1. Üç ana şarj türü nedir?

Yavaş Şarj: Bu yöntem, konut ortamlarında bulunan standart AC (alternatif akım) gücü kullanır.Chargers, daha düşük güç seviyelerinde (3 kW'a kadar) çalışır ve bunu gece şarjına uygun hale getirir.

Hızlı şarj: Hızlı şarj cihazları daha yüksek seviyelerde AC gücü (22 kW'a kadar) kullanır ve kamu şarj istasyonlarında bulunur.Bir elektrikli araç (EV) pili, genellikle birkaç saat içinde yavaş şarj cihazlarından daha hızlı şarj edebilirler.

Hızlı Şarj: Bunlar, DC (doğrudan akım) gücü kullanarak mevcut en hızlı şarj cihazlarıdır.Bir saatin altında bir EV'nin pil kapasitesinin çoğunu güçlendirebilirler.Güç seviyeleri yaklaşık 50 kW'dan başlar ve en gelişmiş sistemler için 350 kW'a kadar çıkabilir.

2. Farklı ücret türleri nelerdir?

Dakika başına şarj: Bu fiyatlandırma yapısı, kullanıcıları tüketilen elektrik miktarına bakılmaksızın şarj cihazına bağlı süreye göre şarj eder.

KWH şarjı başına: Bu, kullanıcıların araçlarının kilowatt-saatlerde tükettiği elektriğe göre faturalandırıldığı kullanım tabanlı bir fiyatlandırma modelidir.Bu yöntem, kullanılan enerjiyle doğrudan ilişkili olduğu için daha adil olarak kabul edilir.

Düz oranlı şarj: Bazı şarj istasyonları, bir saat veya bir gün gibi belirli bir şarj penceresi için sabit bir oran sunar ve daha uzun duraklar için faydalı olabilir.

3. Mod 1 ve Mod 2 şarjı nedir?

Mod 1 Şarj: Bu, aracın doğrudan herhangi bir özel ekipman olmadan standart bir ev elektrik prizine bağlandığı en basit EV şarj şeklidir.Yavaştır ve daha küçük araçlar veya bir gece ev şarjı için kullanılır.

Mod 2 Şarj: Bu mod ayrıca standart bir elektrik prizinden şarj olmayı da içerir, ancak yerleşik koruma cihazına sahip bir kablo içerir.Bu cihaz, elektrik şoklarına ve diğer potansiyel elektrik tehlikelerine karşı korunarak mod 1 ve daha çok yönlü daha güvenli hale getirir.

4. Pil sağlığı%100 olarak nasıl tutulur?

Aşırı şarjdan kaçının: Pili rutin olarak% 100'e şarj etmeyin veya% 0'a aktarın.Ücreti% 20 ile% 80 arasında tutun.

Kontrol Sıcaklığı: Piller ılımlı sıcaklıklarda en iyi şekilde çalışır.Pili aşırı soğuk veya ısıya maruz bırakmaktan kaçının.

Üreticinin önerdiği şarj cihazlarını kullanın: Pilden zarar vermekten kaçınmak için her zaman araç üreticisi tarafından önerilen şarj ekipmanını kullanın.

Düzenli kullanım ve bakım: Düzenli kullanım ve zamanında bakım kontrolleri pil sağlığını korumaya yardımcı olur.Uzun hareketsizlik dönemleri pil performansını bozabilir.

5. Bir pili şarj etmek için en iyi ayar nedir?

Şarj hızı: Hızlı şarj uygundur, ancak pili vurgulayabilir.Pil ömrünü uzatmak için günlük kullanım için yavaş veya ılımlı şarj hızları tercih edilir.

Sıcaklık Kontrolü: Sıcaklığın ılımlı olduğu kontrollü bir ortamda şarj, pilin sağlığını ve verimliliğini korumaya yardımcı olur.

Şarj aralığı: Düzenli kullanım sırasında pilin şarj durumunu% 20 ile% 80 arasında tutmak uzun ömürlülüğünü ve performansını etkileyebilir.
