CD4060 IC: Açıklanan özellikler, işlevler ve uygulamalar

CD4060, zaman gecikmeleri, frekans bölümü ve ikili saymayı içeren görevler için tasarlanmış oldukça çok yönlü bir entegre devre.Yerleşik bir osilatöre ve 14 aşamalı bir ikili sayacı içerir, bu da onu çeşitli zamanlama ve kontrol uygulamaları için etkili ve anlaşılır bir çözüm haline getirir.Minimum harici bileşenlerle CD4060, hem basit hem de karmaşık kurulumlarda güvenilir devreler oluşturmak için mükemmeldir.

Katalog

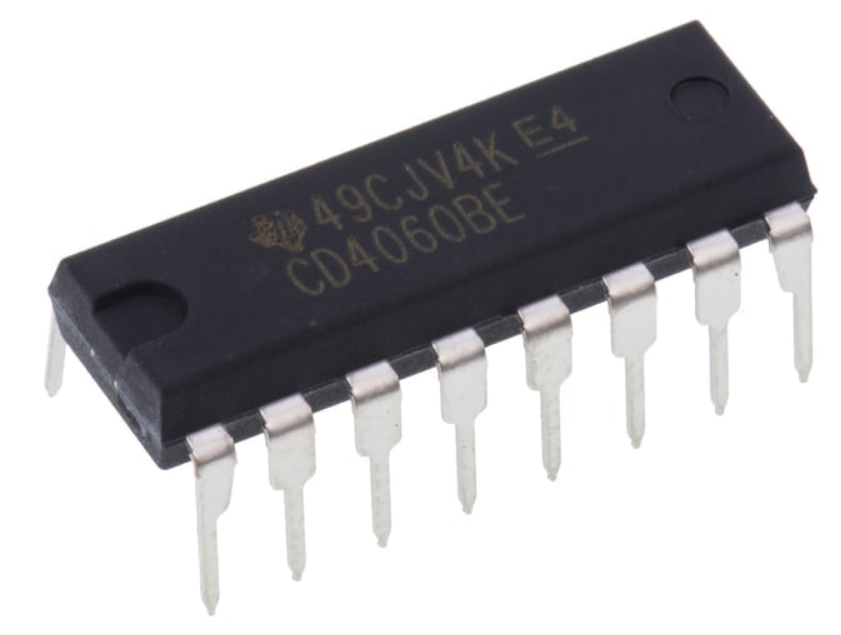

CD4060 entegre devresine giriş

. CD4060 yerleşik bir osilatöre sahip CMOS tabanlı, 14 bit ikili bir karşı IC'dir.CD4000 ailesinin bir kısmı, çok yönlü bir tamamlayıcı metal-oksit-sememüktör (CMOS) entegre devre olarak çalışır.Birincil işlevi, özelleştirilebilir zaman gecikmeleri oluşturmaktır, bu da onu zamanlama ile ilgili uygulamalar için pratik bir seçim haline getirmektir.

Zaman gecikmelerine ek olarak, CD4060 ayrıca bir dizi frekans üretebilir.Bu, birkaç harici pasif bileşenle sorunsuz bir şekilde çalışan dahili osilatörü ile mümkündür.Bu tasarım, güvenilir performans sağlarken devrelere entegrasyonunu basitleştirir.

CD4060 ayrıca ses veya sentezleyici meraklıları için harika bir araç olabilir.Sadece bir kapasitör ve iki dirençle, yaratıcı olasılıklar dünyası açarak on benzersiz frekans üretebilir.

CD4060 Pin Yapılandırması Açıklandı

CD4060, yerleşik bir osilatöre sahip bir ikili sayaç olarak tasarlanmış 16 pimli bir IC'dir.Q4 ila Q14 pimleri, her bir pozitif saat darbesiyle ikili bir sayım üreterek çıkışlar olarak hizmet eder.Osilatör devreleri için, frekansı kontrol etmek için dirençler ve kapasitörler gibi harici bileşenler kullanılarak dokuz ve on pimlere bağlantılar yapılır.Bu basit tasarım, CD4060'ı çok yönlü ve zamanlama veya sayma uygulamalarında kullanımı kolay hale getirir.

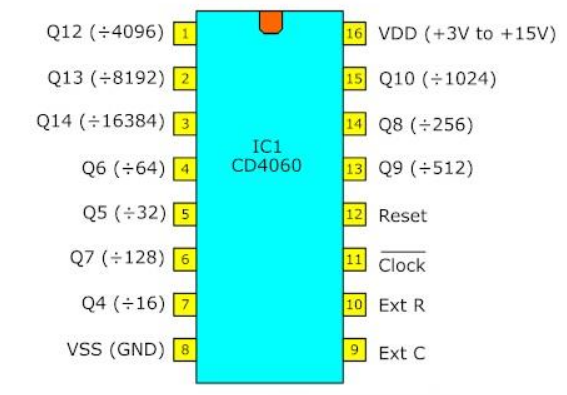

CD4060 PIN Düzen Diyagramı

CD4060'ın ayrıntılı pim fonksiyonları

Pin adı	Pin #	Tip	Tanım
VDD	16	Güç	Besleme voltajı (+3 ila +15V)
Gnd	8	Güç	Zemin (0V)
Q3-Q9	1-7	Çıktı	Karşı Çıkışlar
Q11-Q13	13-15	Çıktı	Karşı Çıkışlar
Cenaze	9	Giriş	Harici kapasitör için bağlantı
Yeniden düzenlemek	10	Giriş	Harici kapasitör için bağlantı
CLK11	11	Giriş	Saat girişi/osilatör pimi
RST12	12	Giriş	Sayacı sıfırlar

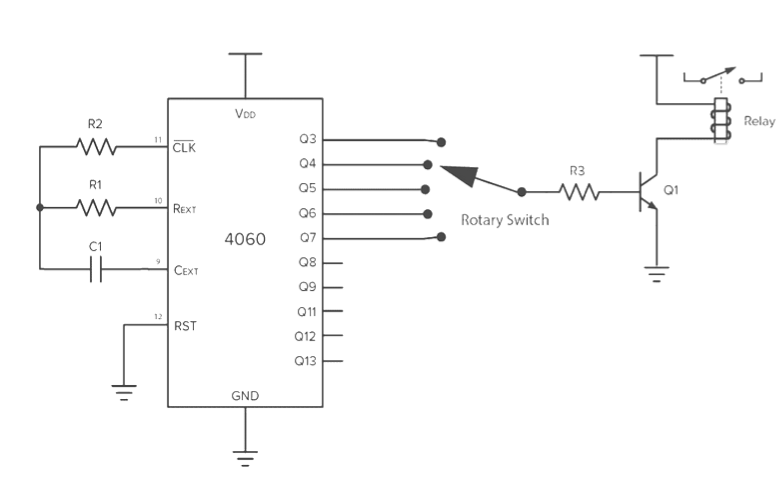

CD4060 ile ayarlanabilir zamanlayıcı devreleri oluşturma

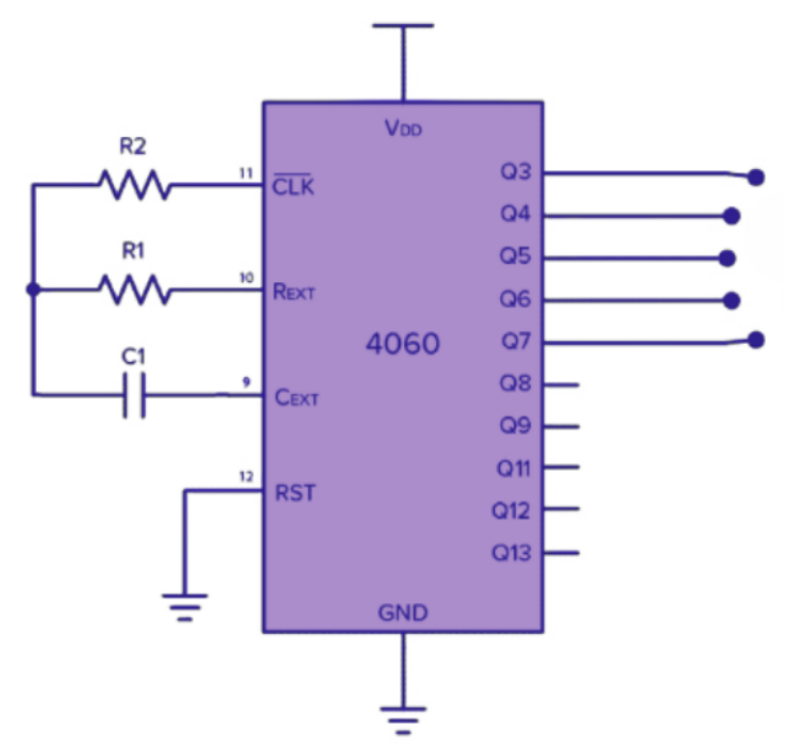

İşte CD4060 çipini kullanarak oluşturabileceğiniz uygulamalı bir örnek:

Devreyi ayarlamak için birkaç bileşene ihtiyacınız olacaktır.Bunlar arasında bir CD4060 çipi (örneğin CD4060BE Model), zamanlayıcı seçimi için bir döner anahtar ve zamanlamayı kontrol etmek için dirençler ve kapasitörler.Ayrıca akım akışını düzenlemek için bir NPN transistörüne, bir röle ve ek dirençlere de ihtiyacınız olacak.Bu bileşenler bağlandıktan sonra, devre yapılandırılmış ayarlara göre çalışmaya başlar.

Kapasitör (C1 = 0.22 µf) ve direnç (R1 = 100 kΩ) için spesifik değerler kullanarak, devre formül tarafından hesaplanan bir frekansta çalışır:

Frekans (f) = 1 / (2.3 * c1 * r1)

Değerlerin yerini alarak, şunları elde edersiniz:

F = 1 / (2.3 * 0.0000022 F * 100000 Ω) = 1.98 Hz

Bu frekans, devrenin saniyede yaklaşık iki saat darbesi ürettiği anlamına gelir, bu da çıkışlar yükselmeden önce zaman gecikmesini doğrudan etkiler.

CD4060'ın çıkışları, aşağıdaki gibi spesifik saat darbelerinden sonra yüksek duruma geçiş yapar:

• Q3 zamanlaması

Q3 pimi, yaklaşık 4 saniyeye eşit olan 2³ veya 8 saat darbesinden sonra yükselir.

• Q4 zamanlaması

Q4 pimi, 2⁴ veya 16 saat darbesinden sonra yüksek bir duruma ulaşır ve 8 saniyelik bir gecikme sağlar.

• Q5 zamanlaması

Q5 pimi 2⁵ veya 32 saat darbesinden sonra yükselir, bu da 16 saniyelik bir gecikme ile sonuçlanır.

• Q6 zamanlaması

Q6'da, pim 2⁶ veya 64 saat darbesinden sonra yükselir, 32 saniyelik bir gecikmeye karşılık gelir.

• Q7 zamanlaması

Q7 pimi, 1 dakika ve 4 saniyeye eşdeğer olan 2⁷ veya 128 saat darbesinden sonra yükselir.

• Q8 zamanlaması

Q8 pimi 2⁸ veya 256 saat darbesinden sonra yükselir ve 2 dakika 8 saniyelik bir gecikmeye yol açar.

• S9 zamanlaması

Q9 pim, 2⁹ veya 512 saat darbesinden sonra yüksek seviyeye geçer ve 4 dakika ve 16 saniyelik bir gecikme sağlar.

• S11 zamanlaması

Q11'de çıkış 2¹ veya 2048 saat darbelerinden sonra yükselir, bu da 17 dakika 4 saniyelik bir gecikme ile sonuçlanır.

• Q12 zamanlaması

Q12 pimi 2¹² veya 4096 saat darbesinden sonra yükselir ve 34 dakika 8 saniyelik bir gecikme sağlar.

• Q13 zamanlaması

Q13 pimi, 1 saat, 8 dakika ve 16 saniyelik bir gecikmeye karşılık gelen 2¹³ veya 8192 saat darbesinden sonra yükselir.

Bu zamanlama yapılandırmaları, CD4060'ı hassas zaman gecikmeleri gerektiren uygulamalar için uygun hale getirir.Direnç ve kapasitörün değerlerini ayarlayarak, frekansı ve zamanlamayı ihtiyaçlarınıza uyacak şekilde özelleştirebilirsiniz.İster basit bir zamanlayıcı ister daha karmaşık bir kontrol sistemi oluşturun, CD4060 çalışmasında esneklik ve güvenilirlik sağlar.

CD4060 ikili sayacı ve osilatörünü anlamak

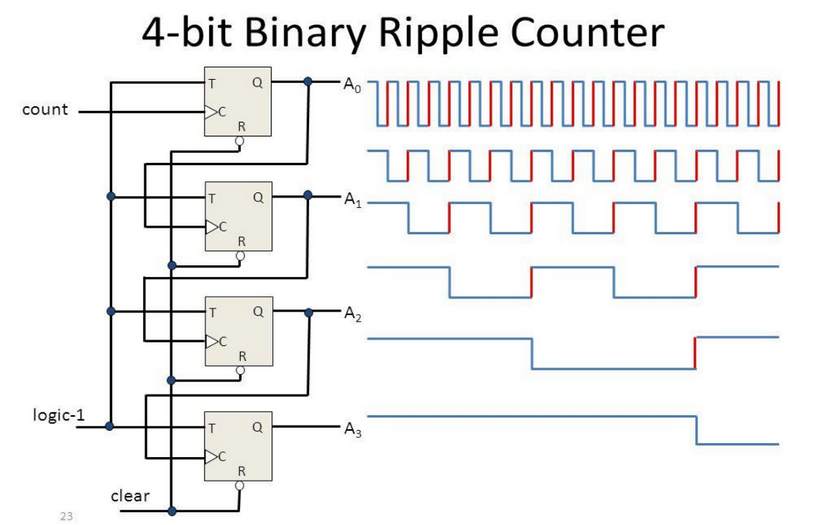

Bir ikili dalgalanma tezgahı, bir flip-flop çıkışının bir sonraki saat girişine bağlandığı bir dizi D flip-floptan oluşur.Bu kurulum, her bir flip-flop'un önündeki sinyale göre geçmesini sağlar.Zincirdeki ilk flip-flop, giriş sinyalinin beslendiği başlangıç ​​noktası görevi görür.

Basit bir 4 bit dalgalanma tezgahının bu resminde, çıktının zincirden nasıl ilerlediğini görürsünüz.Bununla birlikte, CD4060 bu konsepti 14 parmak arası terlik dahil ederek daha da ileri götürür.Bu genişletilmiş düzenleme ile, 14 bit için mümkün olan en yüksek değer olan 16.383 adıma kadar sayılabilir.

CD4060'ı öne çıkaran şey, yerleşik osilatördür.Bu bileşen, sayaçın kendi başına çalışmasına izin veren harici bir saat kaynağına ihtiyaç duymadan saat darbeleri üretir.Bu özellik, CD4060'ın farklı Q-çıkışlarının çeşitli zaman aralıklarına veya frekanslarına karşılık geldiği bir zamanlayıcı olarak işlev görmesini sağlar.

Örneğin, osilatöre bağlı direnç ve kapasitör değerlerini ayarlayarak, 1 Hz saat darbesi üretecek şekilde ayarlayabilirsiniz, yani sayaç saniyede bir kez artar.Q3 çıkışını kullanırsanız, 8 saniye sonra yüksek duruma geçer.Öte yandan, Q13'ün seçilmesi 2 saat ve 16 dakika (8.192 saniye) çok daha uzun bir gecikme sağlar.Bu esneklik, CD4060'ı hassas zaman gecikmeleri veya frekans ayırıcı devreler oluşturmak için yararlı bir araç haline getirir.

CD4060 ikili sayacın temel özellikleri

• CD4060, PDIP, CDIP, SOIC ve TSSOP varyasyonlarında bulunan kompakt 16 pimli bir pakete entegre edilmiş 14 aşamalı bir ikili sayaçtır.

• 5V'de 25 nanosaniye sıfırlama yayılma gecikmesi ile verimli bir şekilde çalışır.

• IC, 5V, 10V ve 15V nominal voltajları destekler ve güç gereksinimlerine dayalı esneklik sağlar.

• 0 ila 16.383 sayım aralığını kapsar, bu da onu büyük işlemler için çok yönlü hale getirir.

• CD4060, çeşitli güç ortamlarını barındıran 3V ila 18V voltaj aralığında işlev görür.

• Bir ikili sayacı bir osilatörle birleştirir ve 15V'de maksimum 30 MHz saat frekansı elde eder.

• PIN işlevleri, mevcut devrelere entegrasyonu basitleştirerek TTL serisi ile uyumludur.

• 10V ile güçlendirildiğinde 8 MHz sabit bir orta hızda çalışır ve tutarlı performans sağlar.

• Tamponlu girişler ve çıkışlar güvenilir çalışmaya katkıda bulunan tamamen statik çalışma desteklenir.

• 16 pimli PDIP sürümü, Schmitt tarafından tetiklenen girişleri içerir ve bu da kullanılabilirlik artışı için sınırsız yükselme ve düşme sürelerini sağlar.

Eksik CD4060 Çıkışları: Q0, Q1, Q2, Q10

CD4060'ın Q0, Q1, Q2 veya Q10 çıkışlarını içermediğini fark edebilirsiniz.Bu ihmal için resmi bir neden olmasa da, olası bir açıklama, CD4060'ın CD4040'ın yükseltilmiş bir versiyonu olarak tasarlanmasıdır.Aynı 16 pimli tasarımdaki osilatör ve ek özellikleri karşılamak için bazı çıkışlar hariç tutulmuş olabilir.

CD4060 nasıl çalışıyor

CD4060 entegre devre, hem ikili bir sayaç hem de dahili bir osilatör olarak sorunsuz bir şekilde çalışmak üzere tasarlanmıştır.Her saat darbesiyle ilerler, saat darbesinde negatif bir kayma olduğunda sayaç değerini birer arttırır.Bu sayım ikili sayılarla yapılır, bu da çeşitli zamanlama ve sayma uygulamaları için etkilidir.

Çipin düzgün çalışmasını sağlamak için, sıfırlama pimini yere veya negatif besleme voltajına bağlamanız gerekir.Bu, sayaç ve osilatörün kesintisiz olarak sorunsuz çalışmasını sağlar.

Sıfırlama pimine genellikle "" 1 "" veya "" yüksek "" olarak adlandırılan yüksek bir sinyal uyguladığınızda, osilatörü anında sıfırlar ve karşı sıfıra geri döndürür.Bu özellik, zamanlama veya sayma işlemini baştan yeniden başlatmanız gerektiğinde kullanışlıdır.

Hakikat Tablosu	Sıfırlamak	Karşı değer
X (Durum umursamıyorum)	1	Salınımları 0'a sıfırlar
Olumsuz geçişler	0	Sayaçın değeri 1
Olumlu geçiş	0	Sayaç değerinde değişiklik yok

Yukarıdaki boolean mantık tablosu, sıfırlama değerinin ve saat darbesinin nasıl etkileşime girdiğini göstermektedir.Sayacın farklı sinyallere yanıt olarak nasıl davrandığını gösterir, bu da çipin işlemini anlamayı ve kontrol etmeyi kolaylaştırır.

CD4060 IC için en iyi uygulamalar

CD4060, bir osilatör ve bir karşıtı birleştiren çok yönlü bir çiptir, bu da doğru ve ayarlanabilir zamanlamaya ihtiyaç duyan görevler için mükemmel bir seçimdir.Tasarımı, zaman gecikmelerini verimli bir şekilde ele almasını sağlar ve bu da onu zamanlama ile ilgili projeler için popüler bir seçenek haline getirir.İster zaman gecikmeleri oluşturmak için bir devre oluşturuyor olun, isterse bir sinyali daha küçük segmentlere bölmek için olsun, CD4060 işe uyar.

Bu IC, özellikle çok az ekstra bileşenle güvenilir zaman gecikme devreleri oluşturmak için yararlıdır, bu da kurulumu ve kullanmayı kolaylaştırır.Q2 ve Q3 hariç, Q1'den Q14'e etiketlenmiş 12 çıkış pimi ile 14 bit ikili bir sayaç olarak inşa edilmiştir.Bu pimler, çip içine saat darbeleri gönderildiğinde ikili bir sayım üretir.İkili sayı arttıkça, kısa ila çok uzun sürelere kadar çok çeşitli zamanlama seçeneklerine izin verir.

Zamanlama veya frekans tabanlı projelerle çalışmak için bir çözüm arıyorsanız, CD4060 sonuç elde etmek için basit ve güvenilir bir yol sunar.Gelen saat darbeleri tarafından tetiklenen ikili formda 0'dan 16383'e sayma yeteneği, tasarımınızı aşırı karmaşıklaştırmadan hassasiyet gerektiren uygulamalar için idealdir.

CD4060'ın çalışma mekanizması

CD4060 entegre devresi, ikili tezgahı ile sorunsuz bir şekilde çalışan yerleşik bir osilatöre sahiptir.Bu kombinasyon, IC'nin saat darbesi daha düşük bir duruma her geçişte veya "" düştüğünde "" ikili formatta sayılmasına izin verir. Bu davranış onu zamana dayalı uygulamalar için güvenilir bir araç haline getirir.

Devrenin düzgün çalışması için, sıfırlama pimi her zaman yere veya negatif güç kaynağına bağlanmalıdır.Bu pim pozitif bir sinyal alırsa (genellikle yüksek veya "" 1 "olarak adlandırılır), sayaç veya osilatör durur ve başlangıç ​​noktasına geri döner.Esasen, sıfırlama pimi bir yeniden başlatma düğmesi görevi görür ve devrenin tetiklendiğinde tekrar sıfırdan başlamasını sağlar.

Hakikat Tablosu	Sıfırlamak	Karşı değer
X	1	Karşı 0'a sıfırlar
Olumsuz geçiş	0	Değer uyumsuzluğu 1 adım ilerler
Olumlu geçiş	0	Değişiklik yok

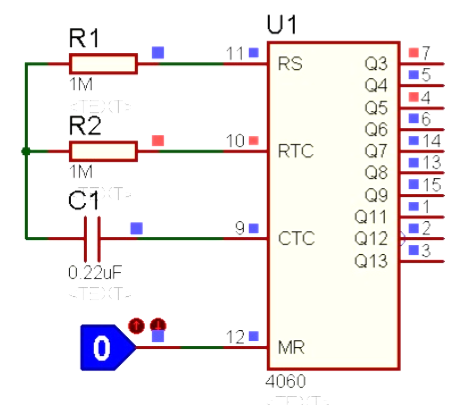

CD4060'da osilatör frekansını ayarlamak için adımlar

CD4060'daki osilatör frekansını yapılandırmak için dirençler ve kapasitörler gibi harici bileşenleri kullanmanız gerekir.Bu bileşenler, dahili osilatörün nasıl çalıştığını doğrudan etkiler.Spesifik olarak, frekans, pim 11'e bağlı bir kapasitörün kapasitansına ve pim 9 ve 10'a bağlı direnç değerlerine bağlıdır. Bu bileşenlerin değerlerini ayarlamak, zaman gecikmesini veya salınım frekansını ihtiyaçlarınıza uygun olarak değiştirmenizi sağlar.

Devreyi ayarlarken, pim 11'deki dirençin pim 10'daki dirençten yaklaşık on kat daha büyük olması gerektiğini unutmayın. Bu, düzgün çalışma sağlar.Kondansatör ve dirençlerin bağlantısız terminalleri, proteus şemasında gösterildiği gibi devreyi tamamlamak için birleştirilir.

Frekansı hesaplamak için bu basit formülü kullanabilirsiniz:

F = 1 / (2.5 x R1 x C1)

Örneğin, R1'i 1m ohm ve C1 olarak 0.22µF olarak seçerseniz, hesaplama şuna benzer:

f = 1 / (2.5 * 1.000.000 * 0.00000022)

F = 1.8 Hz

Bu, osilatörün bu değerlerle 1.8Hz saat frekansı üreteceği anlamına gelir.Saat süresini bulmak için, frekansın tersini alırsınız:

1/f = 0.56 saniye

Osilatör bu frekansta çalışırken, çıkış pimlerinin osilatörün katlarının katları olan aralıklarla anahtarlık değiştirdiğini belirtmek gerekir.Bu davranış, çıkış pimlerinin zamanlamasını analiz ederken daha da açıklanmaktadır.

Devre güçlendirildikten sonra, osilatör hemen çalışmaya başlayacaktır.Durdurmanız veya sıfırlamanız gerekiyorsa, sıfırlama pimine bir mantık yüksek veya pozitif sinyal uygulayabilirsiniz.Bu, salınımı durduracak ve sistemi ilk durumuna sıfırlar, gerektiğinde tekrar başlamaya hazırdır.

CD4060 çıkış pimleri için zamanlama hesaplaması

CD4060'daki çıkış pimlerinin zamanlamasını bulmak için, basit bir frekans ilişkisine güvenebilirsiniz: Her pim önceki frekansının yarısında çalışır.Örneğin, pin 3 4Hz'de çalışırsa, pim 2 bunu 8Hz'de ikiye katlar.Bu öngörülebilir davranış, her çıkış için zaman aralıklarını tahmin etmenize yardımcı olur.

Zamanlama formül kullanılarak hesaplanabilir:

T = 2^N / fosc

Burada t, pim için zaman dilimini temsil eder, fosc osilatörün frekansıdır ve n çıkış pimi numarasıdır.Diyelim ki N 6 ve osilatör frekansı (FOSC) 1.8Hz olarak ayarlanmış olan Pin Q6 için zamanlamayı hesaplamak isteyelim:

T = 2⁶ / 1.8

T = 64 / 1.8

T ≈ 35.5 saniye

Bu hesaplama, Q6'nın yaklaşık 35.5 saniye sonra yüksek duruma geçeceği anlamına gelir.Her pim bu formülü takip eder, bu da sadece ilgili n değerini değiştirerek çeşitli çıkışların zamanlamasını belirlemeyi kolaylaştırır.Bu net model, uygulamanız için gecikmeleri ve çıktıları etkili bir şekilde planlayabilmenizi sağlar.

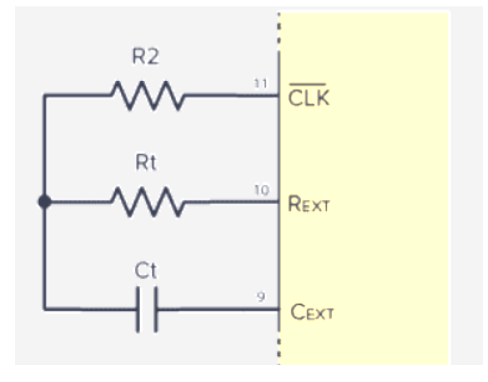

CD4060'ı kullanmak için pratik kılavuz

CD4060'ı ayarlamak için, VDD pimini güç kaynağınızın pozitif terminaline ve GND pimini negatif terminale bağlayarak başlayın.IC, 3V ila 15V arasında tedarik voltajlarını işleyebilir ve bazı sürümler 20V'ye kadar gider, bu nedenle kullandığınız belirli model için veri sayfanızı daima kontrol edin.

Osilatörü etkinleştirmek için, yeniden bir direnç, yeniden pin'e bir kapasitör ve CLK pimine başka bir direnç bağlamanız gerekir.Bu bileşenler yapılandırma diyagramında gösterildiği gibi ortak bir noktada toplanmalıdır.

Frekans formül kullanılarak belirlenir:

Frekans (F) = 1 / (2.3 × CT × RT)

Doğru sonuçlar için, RT'nin ikinci dirençten (R2) önemli ölçüde daha küçük olduğundan emin olun.

Chip'i sıfırlamanız gerekiyorsa, RST (SIFIR) pinine yüksek bir sinyal uygulayın.Bu pim düşük olduğunda, çip normal olarak çalışır, ancak yüksek bir sinyal sayımı sıfıra geri getirecektir.

Q pimlerinden gelen çıkışlar, çeşitli işlemleri kontrol etmek için kullanılabilir, her pim belirli sayıda saat darbesinden sonra yüksek bir duruma ulaşır:

• Q3, 8 saat döngüsüne eşdeğer olan 2³ darbeden sonra yükselir.

• Q4, 16 saat döngüsüne karşılık gelen 2⁴ darbelerden sonra yüksek olur.

• Q5, 2⁵ darbeden sonra 32 saat döngüsünü kapsar.

• Q6, 64 saat döngüsünü kapsayan 2⁶ darbeden sonra yüksek seviyeye ulaşır.

• Q7, 128 saat döngüsünü kapsayan 2⁷ darbeden sonra yükselir.

• Q8, 256 saat döngüsünü kapsayan 2⁸ darbeden sonra yükselir.

• Q9, 512 saat döngüsünü kapsayan 2⁹ darbeden sonra yükselir.

• Q11, 2048 saat döngüsünü kapsayan 2¹ darbeden sonra yüksek seviyeye ulaşır.

• Q12, 4096 saat döngülerini kapsayan 2¹² darbelerden sonra yüksektir.

• Q13, 8192 saat döngüsünü kapsayan 2¹³ darbeden sonra yükselir.

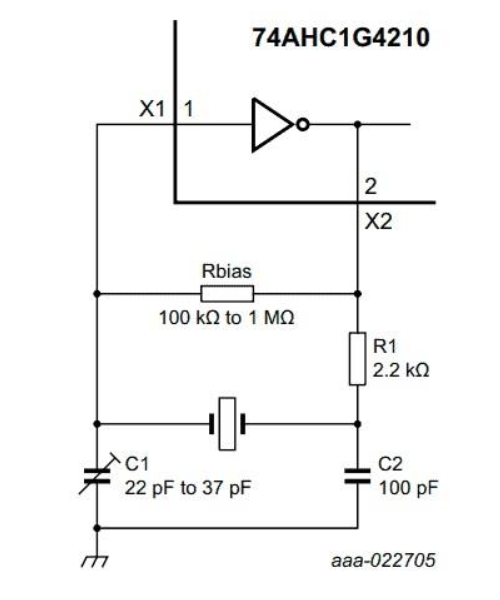

CD4060'da kristallerle hassasiyeti arttırmak

CD4060 ile bir kristal kullanmak osilatörünün hassasiyetini artırabilir.Bu kurulum genellikle bir Pierce osilatörü olarak adlandırılır ve doğru zamanlama veya frekans üretimi gerektiren uygulamalar için idealdir.

CD4060'ın veri sayfası, bu yapılandırma için bileşen değerlerinin seçilmesi konusunda kapsamlı bir rehberlik sağlamamasına rağmen, 74AHC1G4210 gibi benzer yongalar bazı yararlı bilgiler sunar.Örneğin, 74AHC1G4210 veri sayfası, osilatörün osilatörün arz voltajı veya akımdaki değişikliklere karşı stabilize edilmesini sağlamak için bir güç düzenleme direnci olan R1 kullanmayı önerir.

Osilatörün güvenilir bir şekilde salınmaya başladığından ve devam etmesini sağlamak için devrenin transkondükansı yeterli olmalıdır.Bu, R1'in çok yüksek bir değere sahip olmaması gerektiği anlamına gelir.Genel bir kılavuz olarak, 2,2 kΩ civarında bir direnç değeri, birçok kristal osilatör kurulumu için pratiktir, dengelenen stabilite ve güvenilir performansı.

Bu yaklaşım, kristal bazlı osilatörün düzgün çalışmasını sağlar ve CD4060 devreniz için kararlı bir frekans sağlar.

CD4060 için doğru kristali seçmek

CD4060 için doğru kristali seçmek, elde etmek istediğiniz çıkış frekansına bağlıdır.IC'yi sabit bir 500 Hz çıkışı üretmek için bir frekans bölücü olarak kullanmayı hedeflerseniz, kristal frekansı CD4060'ın çıkış pinlerinin bölünme oranlarıyla hizalanmalıdır.

Her bir pimin zamanlaması, Q3'ün yüksek durum için 8 saat darbesi ve düşük bir durum için 8'lik bir diğeri gerektirdiği ve döngü başına toplam 16 darbeye neden olduğu bir paterni takip eder.Bu desen, tüm çıkışlarda tutarlıdır, bu da farklı pimlerde 500 Hz çıkış için gerekli kristal frekansını hesaplamanızı sağlar:

• Q3: 500 Hz × 16 darbeler = 8 kHz

• Q4: 500 Hz × 32 darbeler = 16 kHz

• Q5: 500 Hz × 64 darbeler = 32 kHz

• Q6: 500 Hz × 128 Darbe = 64 kHz

• Q7: 500 Hz × 256 darbeler = 128 kHz

• Q8: 500 Hz × 512 darbeler = 256 kHz

• Q9: 500 Hz × 1024 darbeler = 512 kHz

• Q11: 500 Hz × 4096 darbeler = 2.048 MHz

• Q12: 500 Hz × 8192 darbeler = 4.096 MHz

• Q13: 500 Hz × 16384 Darbe = 8.192 MHz

Bu kristal frekansların bir kısmı kolayca mevcut olmasa da, 2.048 MHz ve 4.096 MHz gibi yaygın olarak kullanılan değerler, 500 Hz çıkışı elde etmek için ideal seçeneklerdir.Bu esneklik, hem istediğiniz frekansla hem de erişilebilir olanlarla eşleşen bir kristal seçmenizi sağlar ve CD4060'ın uygulamanızda etkili bir şekilde işlev görmesini sağlar.

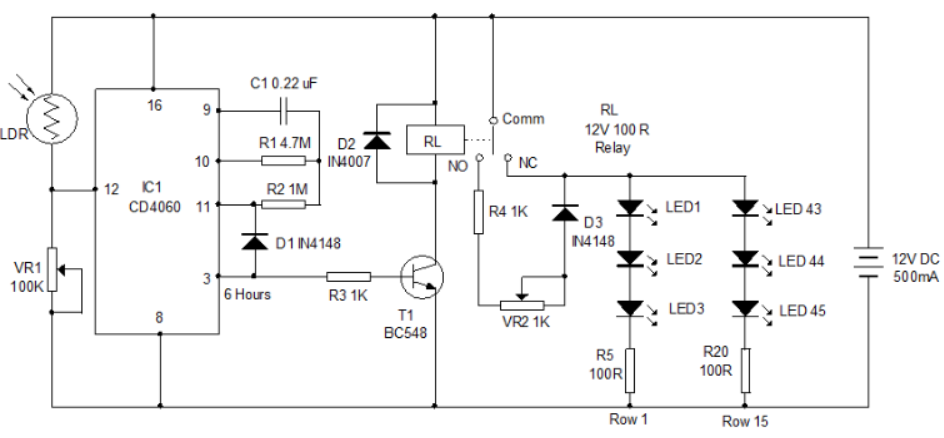

CD4060 tabanlı sokak ışık kontrol sistemi

Bu örnekte, CD4060, yerleşik 6 saatlik bir gecikmeye sahip bir sokak ışık kontrol sistemi oluşturmak için kullanılır.Kurulum, sıfırlama pimine bağlı ışığa bağımlı bir direnç (LDR) entegre eder, bu da çevredeki ışık seviyelerini izlemeye yardımcı olur.Işık belirli bir eşiğin altına düştüğünde, LDR zamanlayıcıyı sıfırlamak için bir sinyal gönderir.

Sıfırlama tetiklendikten sonra, CD4060 saymaya başlar ve 6 saatlik bir gecikmeden sonra bağlı LED ışıklar açıktır.Bu zamanlama gecikmesi, kristal osilatör frekansını istenen zamanlama aralığına uyacak şekilde dikkatlice yapılandırarak elde edilir.

CD4060 alternatifleri ve eşdeğer IC'ler

CD4060 için aşağıdaki alternatifleri ve eşdeğerleri keşfedebilirsiniz:

• CD4060 (NTE4060 gibi çeşitli üreticiler, MC14060- HCF4060- TC4060- HEF4060)

• 4020: 14 aşamalı ikili dalgalanma sayacı (yerleşik osilatör yok)

• 4024: 7 aşamalı ikili dalgalanma sayacı (yerleşik osilatör yok)

• 4040: 12 aşamalı ikili dalgalanma sayacı (yerleşik osilatör yok)

• CD4024B: 7 bit ve 12 bit konfigürasyonlarda mevcuttur, bu da uygulanabilir ikameler olarak kullanılabilir

Bu alternatifler, IC'ye dahil değilse harici bir osilatör tasarlamanızı gerektirebilir.

Gerçek dünya senaryolarında CD4060 IC uygulamaları

Zamanlama cihazları

CD4060, doğru ve tutarlı zaman takibi gerektiren sistemler oluşturmak için idealdir.Kesin zamanlama aralıkları üretme yeteneği nedeniyle hem endüstriyel hem de tüketici elektroniğinde yaygın olarak kullanılmaktadır.İster bir zamanlayıcı devresi tasarlayın, ister zamana duyarlı işlemleri yönetin, bu IC işlemi yerleşik osilatör ve karşı işlevselliği ile basitleştirir.

Geciken devreler

Devrenizde önemli gecikmeler getirmeniz gerektiğinde, CD4060 güvenilir bir seçimdir.Özellikle ev güvenlik sistemleri veya kesin gecikmelerin kritik olduğu otomatik endüstriyel süreçler gibi uygulamalar için kullanışlıdır.Minimal bileşenlerle uzun zaman aralıkları sunma yeteneği, onu çeşitli tasarımlar için uygun bir seçenek haline getirir.

Frekans bölücü

CD4060, yüksek frekanslı sinyallerin daha küçük, daha yönetilebilir segmentlere bölünmesinde mükemmeldir.Bu özellik, uygun çalışma için frekans seviyelerinin ayarlanması gereken ses ve iletişim sistemlerinde özellikle kullanışlıdır.IC'nin yerleşik sayacı, bölme sürecini basitleştirir, zamandan tasarruf eder ve ek bileşenlere olan ihtiyacı azaltır.

Etkinlik sayaçları

CD4060, olayların veya işlemlerin sayılmasının gerekli olduğu uygulamalarda da etkilidir.Temel sayım görevlerinden karmaşık endüstriyel izleme sistemlerine kadar güvenilir performans sağlar.Çok yönlülüğü, etkinlik izleme veya sıralı işlemleri içeren projeler için bir çözüm haline getirir.

CD4060'ın geniş uygulamaları esnekliğini ve kullanışlılığını göstermektedir, bu da onu zamanla ilgili, frekans yönetimi ve olay sayım görevleri için güvenilir bir seçim haline getirir.

CD4060 üreticisi hakkında

Texas Instruments (TI), yarı iletken endüstrisinde, teknolojiye yenilikçi katkılarıyla bilinen küresel bir liderdir.35 ülkede faaliyet gösteren şirket, geniş bir yetenekli birey ekibini bir araya getiriyor.TI'nin yolculuğu, 1958'de çalışanlarından birinin modern elektronikler için temel oluşturan çığır açan bir başarı olan ilk çalışma entegre devresini yarattığı zaman başladı.

Çözüm

CD4060, çok çeşitli zamanlama ve frekansla ilgili görevleri işlemek için bir osilatör ve bir ikili sayaç birleştiren çok yönlü bir IC'dir.Kesin zaman gecikmeleri, frekans bölümü veya güvenilir olay sayımına ihtiyacınız olsun, CD4060 tutarlı ve kullanımı kolay işlevsellik sağlar.Esnek tasarımı ve geniş uygulamaları, çeşitli projelerde güvenilir devreler oluşturmak için değerli bir araç haline getiriyor
