BC548 Transistör: Çalışma, Faydalar ve Devre Kullanımları

BC548 transistör, anahtarlama ve amplifiye sinyalleri için elektronik devrelerde yaygın olarak kullanılan bir bileşendir.Çok yönlü, güvenilir ve düşük güçlü uygulamalar için uygundur.Bu makale, işlevselliğinin net bir şekilde anlaşılmasını sağlayan özelliklerini, çalışma ilkelerini, pin yapılandırmasını ve çeşitli kullanımlarını araştırmaktadır.

Katalog

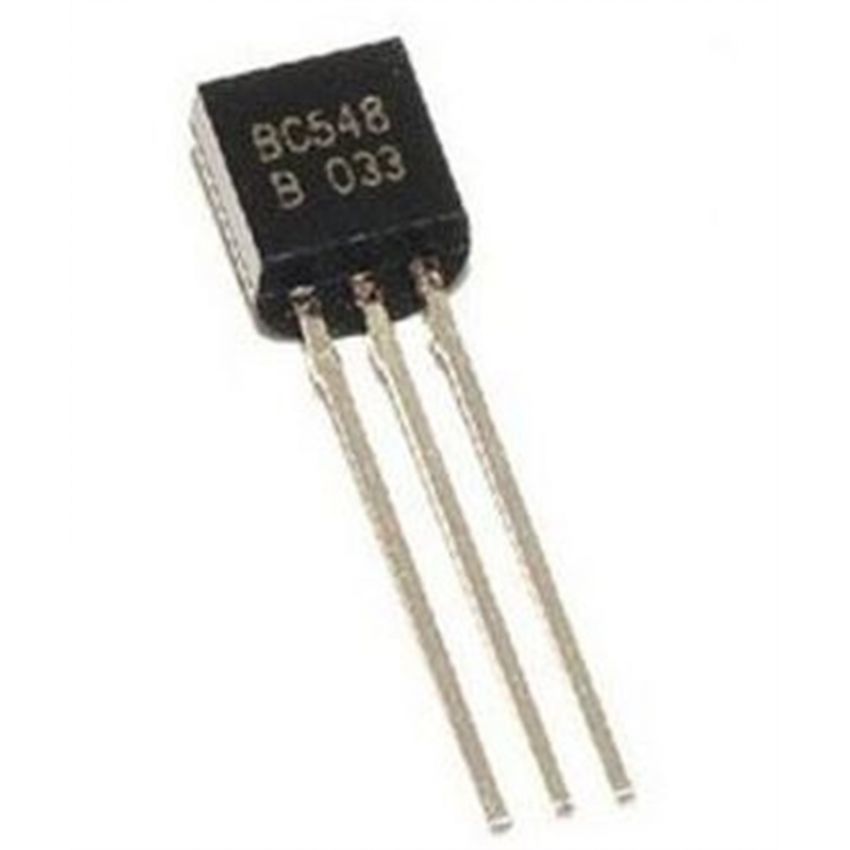

BC548 NPN transistörüne genel bakış

. BC548 elektronik devrelerde sinyalleri değiştirme ve amplifiye etme gibi görevler için tasarlanmış yaygın olarak kullanılan bir NPN bipolar bağlantı transistörüdür.Anahtar olarak kullanıldığında 500mA'ya kadar bir yükü işleyebilir ve bu da çeşitli düşük güçlü uygulamalar için çok yönlü hale getirebilir.Bu transistör üç varyantta gelir: BC548A- BC548B, Ve BC548C.Bu modeller arasındaki temel fark DC akım kazanç değerlerinde yatmaktadır.

BC548A için kazanç 110 ila 220 arasında aralıktır, BC548B'nin 200 ila 450 aralığına sahipken ve BC548C en yüksek 420 ila 800 aralığını sunar. Bu değerler, transistörün bir sinyali ne kadar yükseltebileceğini belirler, bu yüzdenDevrinizin ihtiyaçlarına göre doğru varyant seçmek çok önemlidir.İster amplifikasyon veya anahtarlama görevleri üzerinde çalışıyor olun, BC548 güvenilir ve verimli bir çözüm sunar.

BC548 transistörünün ayrıntılı çalışması

BC548 transistör, koleksiyoncu ve yayıcı terminalleri arasındaki daha büyük bir akımın akışını kontrol etmek için temel terminalinde küçük bir akım kullanarak çalışır.Doğru çalışmak için, tabana verilen akım 5mA'dan fazla olmamak üzere sınırlı olmalıdır.Taban pimi yere bağlandığında, koleksiyoncu ve yayıcı arasındaki bağlantı açık kalır ve akımın akmasını önler.

Temel terminale bir sinyal uygulandığında, bu bağlantıyı kapatır ve akımın koleksiyoncu ve yayıcı arasında akmasına izin verir.Bu durum, transistörün tamamen "açık" olduğu doygunluk bölgesi olarak adlandırılır ve 500mA'ya kadar akımı işleyebilir.Öte yandan, tabana sinyal çıkarıldığında, transistör kesme bölgesine girer, tamamen "kapatılır" ve akım akışını durdurur.

Temel terminaldeki voltajı hafifçe arttırırsanız, koleksiyoncu ve yayıcıdan akan akımda önemli bir değişikliğe neden olabilir.Yayın terminali, diğer terminallere kıyasla yoğun bir şekilde katkılıdır, bu da koleksiyoncu voltajını baz voltajından daha yüksek hale getirir.Bu davranış, BC548'in sinyalleri etkili bir şekilde yükseltmesine izin vererek birçok anahtarlama ve amplifikasyon görevi için güvenilir bir seçim haline getirir.

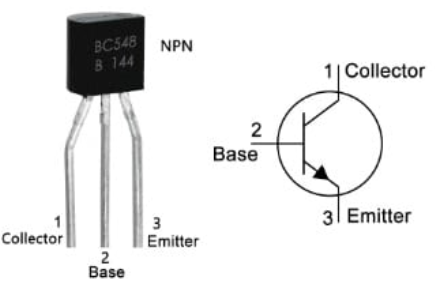

BC548 Transistör Pim Düzeni ve Yapılandırması

BC548 transistörünün her biri operasyonunda belirgin bir rol oynayan üç terminali vardır.Bu terminaller doping seviyeleri ve devredeki belirli görevler açısından farklılık gösterir.PIN yapılandırmasını anlamak, transistörü devrenizde doğru bağlamanıza yardımcı olur.

• PIN-1 (Toplayıcı): Akımın transistöre girdiği yer burasıdır.Devredeki ana akım akışı için giriş terminali görevi görür.

• PIN-2 (baz): Temel terminal transistörün kontrol noktasıdır.Burada uygulanan küçük bir akım, koleksiyoncu ve yayıcı arasında daha büyük akımı düzenler.

• pin-3 (yayıcı): Bu, devreden yolunu tamamladıktan sonra akımın transistörden çıktığı terminaldir.

BC548 transistörünün temel özellikleri ve teknik özellikleri

BC548 transistörünün özellikleri ve özellikleri, işlevselliği ve tasarımı hakkında bilgi vermek için aşağıda ayrıntılı olarak açıklanmıştır.

Parametre	Değer
Transistör tipi	İki kutuplu, npn
Pin sayısı	3
Paket türü	To-92
Maksimum Toplayıcı Akımı (IC)	500ma
Maksimum Toplayıcı Emici Voltajı (VCE)	30V
Maksimum Toplayıcı Baz Voltajı (VCB)	30V
Maksimum yayıcı baz voltajı (VEB)	5V
Geçiş Frekansı (FT)	150 MHz
Maksimum koleksiyoncu dağılımı	625 MW
DC Mevcut Kazanç (HFE)	110 ila 800
Çalışma ve depolama sıcaklığı aralığı	-55 ° C ila +150 ° C
Montaj tipi	Delik
Nem Duyarlılık Seviyesi (MSL)	1 (sınırsız)
Maksimum güç	500 MW

BC548 transistörünün eşdeğerleri

• BC547

• BC549

• BC550

• 2n2222

• 2N3904

• 2N3906

PNP tamamlayıcı transistörler:

• BC557

• BC558

• BC556

Devrelerde BC548 transistörünün güvenli kullanımı için yönergeler

BC548 transistörünün iyi çalışmasını ve uzun süre dayanmasını sağlamak için birkaç güvenlik önlemini takip etmek önemlidir.Her zaman önerilen özelliklere sadık kalın, çünkü onları aşmak hasara neden olabilir.Örneğin, transistörün kapasitesinin ötesine geçtiği için 30V veya 500madan fazla gerektiren herhangi bir yükü bağlamaktan kaçının.

PIN bağlantılarına çok dikkat edin.Transistörün pimlerinin doğru şekilde bağlanması gerekir;Onları tersine çevirmek veya yanlış yerleştirme arızası veya kalıcı hasara neden olabilir.Temel terminalde uygun bir direnç kullanmak da aynı derecede önemlidir.Bu, 5MA'yı aşmaması gereken tabana akan akımın kontrolüne yardımcı olur.

Son olarak, çalışma sıcaklığının -55 ° C ila +150 ° C aralığında kaldığından emin olun.Aşırı ısı veya soğuk, transistörün performansını azaltabilir veya arızaya yol açabilir.Bu basit adımları takip etmek, projelerinizdeki BC548 transistöründen en iyi şekilde yararlanmanıza yardımcı olabilir.

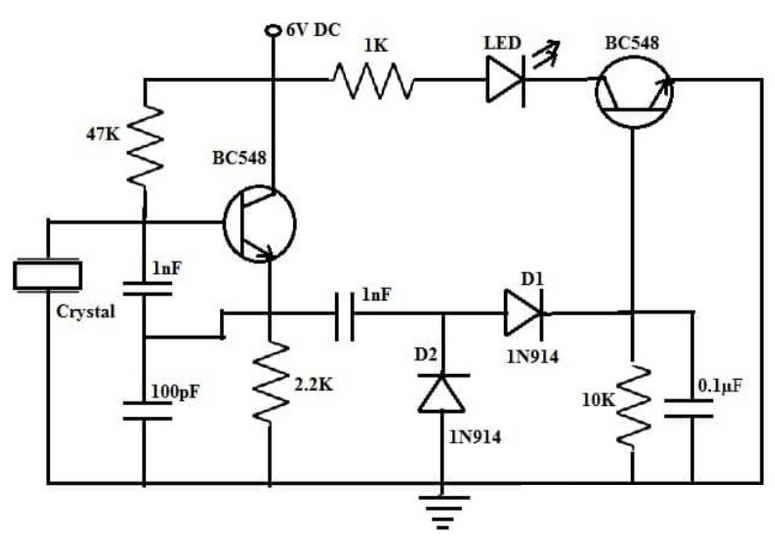

BC548 transistörünü kullanarak kristal test cihazı devresi

BC548 transistör kullanılarak oluşturulan kristal test cihazı devresi, bir kristal bileşenin düzgün çalışıp çalışmadığını kontrol etmenin basit ve etkili bir yoludur.Kristaller, belirli frekansların üretilmesine yardımcı oldukları için birçok elektronik projenin önemli bir parçasıdır.Bu devre bir osilatör oluşturur ve kristal işlevselse, devredeki LED doğru çalıştığını göstermek için yanıp söner.

Bu devreyi oluşturmak için birkaç temel bileşene ihtiyacınız olacak: 6V DC güç kaynağı, iki BC548 transistör, iki 1N914 diyot, bir LED ve 2.2kΩ, 47kΩ, 1kΩ ve 10kΩ dirençler.Ek olarak, 0.1µf, 1NF ve 100PF değerlerinin kapasitörleri gereklidir.Diyagramı takip eden devreyi monte ettikten sonra, kurulum kristalleri kolaylıkla test etmenizi sağlar.

Kristal bağlandığında, devre ilk BC548 transistörünü tetikleyen salınımlar üretir.Sinyal daha sonra diyotlar tarafından düzeltilir ve LED'yi aktive eden ikinci BC548 transistörüne ulaşmadan önce kapasitörler tarafından süzülür.Parlayan bir LED, çalışan bir kristali gösterirken, hiçbir ışık kristalin hatalı olduğunu düşündürmez.Bu basit test cihazı zamandan tasarruf edebilir ve projelerinizde kullanılan kristallerin gerektiği gibi çalışmasını sağlayabilir.

BC548 ile kristal test cihazı devresinin çalışma prensipleri

Bu devre, bir kristalin işlevselliğini test etmek için birlikte çalışan iki BC548 transistör kullanır.6V besleme ile güçlendirilen devre, dirençleri her bileşenden önce yerleştirerek akım akışını güvenli bir şekilde kontrol etmek için tasarlanmıştır.Test altındaki kristal doğrudan birinci transistörün (T1) temel terminaline bağlanır.

Kristal salınımlar ürettiğinde, T1 tetikler ve 1N914 diyotlardan geçen bir çıktı üretir.Bu diyotlar sinyali düzeltir, daha sonra ikinci transistörün (T2) tabanına ulaşmadan önce kapasitörler tarafından süzülür.T2, kristal düzgün çalışıyorsa sinyali güçlendirir ve bir LED'i aydınlatır.

LED parlamazsa, kristal hatalı veya hasar görür.Bu kurulum, özellikle hassas osilatörlerin gerekli olduğu yüksek frekanslı projelerde kristallerin çalışmasını hızlı bir şekilde doğrulamak için oldukça yararlıdır.Bu devrenin sadeliği ve güvenilirliği, kristallerinizin beklendiği gibi çalışmasını sağlamak için değerli bir araç haline getirir.

BC548 transistörünün faydaları ve performans avantajları

Gelişmiş Proses Teknolojisi

Bu transistör, gelişmiş proses teknolojisi kullanılarak oluşturulur ve çok çeşitli devrelerde verimli ve güvenilir bir şekilde çalışmasını sağlar.Kullanılan teknoloji, onu hem anahtarlama hem de amplifikasyon görevleri için uygun hale getirerek performansta bir avantaj sağlar.

Düşük hata voltajı

BC548 transistör çok düşük hata voltajı üretmek için tasarlanmıştır.Bu, devrenizde stabiliteyi koruyarak yüksek hassasiyetle çalıştığı anlamına gelir.Bu özellik, doğruluk gerektiren devreler için güvenilir bir seçim haline getirir.

Yüksek anahtarlama hızı

Açık ve kapalı durumlar arasında geçiş yapma yeteneği, BC548'i hızlı anahtarlama uygulamaları için ideal hale getirir.İster dijital bir devre veya frekansa bağlı bir kurulum üzerinde çalışıyor olun, hızlı yanıt sorunsuz bir performans sağlar.

Tam voltaj işlemi

Transistör, kullanımına esneklik katan tam voltaj işlemini destekler.Maksimum toplayıcı-emici voltajını etkili bir şekilde işleyebilir ve nominal sınırları içinde güvenli ve tutarlı bir çalışma sağlayabilir.

Yüksek akım ve güç kullanımı

Maksimum akım değeri 500mA ile BC548 aynı anda birkaç bileşeni sürebilir.Güç kullanma kapasitesi, sürüş LED'lerinden rölelere kadar çeşitli uygulamalar için de uygun hale getirir.

Mükemmel DC Mevcut Kazanç

BC548, varyanta bağlı olarak 110 ila 800 arasında değişen yüksek DC akım kazancı içerir.Bu, özellikle düşük güçlü ses ve sinyal işleme devrelerinde amplifiye sinyalleri için oldukça etkilidir.

Düşük gürültü seviyeleri

BC549 ve BC550 gibi benzer transistörlerle karşılaştırıldığında, BC548 daha az gürültü üretir.Bu, ses amplifikatörleri veya hassas sinyal amplifikasyonları gibi gürültü azaltma öncelikleri olduğu devreler için mükemmel bir seçenek haline getirir.

Çok yönlü bileşen uyumluluğu

500mA'ya kadar işleme yeteneği sayesinde, BC548 çeşitli bileşenleri kullanabilir.Genellikle entegre devreler, diğer transistörler, LED'ler ve rölelerle kullanılır, bu da onu birçok elektronik uygulama için çok yönlü bir seçim haline getirir.

BC548 Transistörün Uygulamaları

Zayıf sinyalleri güçlendirmek

BC548 transistör, zayıf sinyalleri yükseltmek için Darlington çiftlerinde yaygın olarak kullanılır.Başka bir transistörle eşleştirerek, sinyal gücünü büyük ölçüde arttırır, bu da yüksek amplifikasyon gerektiren uygulamalar için idealdir.

Sensör devreleri

Bu transistör, sensör devrelerinde anahtar bir bileşendir, elektronik sistemlerde daha fazla kullanım için sensörlerden gelen sinyalleri işlemeye ve güçlendirmeye yardımcı olur.

Düşük güç yüklerini kullanmak

500mA'ya kadar yükleri işleme yeteneği ile BC548, LED'ler, röleler ve benzer düşük güç cihazları gibi küçük yükleri sürmek için mükemmeldir.

Ses amplifikasyonu ve sürücü modülleri

BC548 genellikle sesi yükseltmek için ses devrelerinde kullanılır.Ayrıca LED sürücüler, röle sürücüleri ve anahtarlama modülleri dahil olmak üzere çeşitli sürücü modüllerinde de kullanılır.

Amplifikatör modülleri

Sinyal amplifikatörleri, itme-pull amplifikatörleri ve ses amplifikatörleri gibi farklı amplifikatör modüllerinde yaygın olarak kullanılır.Yüksek kazancı ve düşük gürültüsü, bu uygulamalar için mükemmel bir seçim haline getirir.

Genel amaçlı devreler

BC548'i ses preampları, dokunmatik anahtarlar, LED flaş devreleri, RF devreleri, ısı sensörleri ve PWM (nabız genişliği modülasyonu) sistemleri gibi çok sayıda genel amaçlı devrede bulacaksınız.

Hızlı anahtarlama ve alarm cihazları

Hızlı anahtarlama hızı sayesinde, BC548 hızlı anahtarlama cihazlarında ve alarm devrelerinde kullanılır.Bu uygulamalar, gecikmeler olmadan hızla açma ve kapama yeteneğinden yararlanır.

Genel amaçlı değiştirme

BC548, çeşitli elektronik projelerde BC547 ve 2N3904 gibi diğer birçok genel amaçlı transistörün yerini alabilir ve bu da benzer bileşenler için çok yönlü bir ikame haline getirebilir.

Geniş menzilli yük kullanımı

500mA toplayıcı akım derecesi ile BC548, çok çeşitli yükleri sürebilir, bu da birden fazla bileşenin eşzamanlı olarak güçlendirilmesini gerektiren devreler için uygun hale getirebilir.

Ön amplifikasyon uygulamaları

Mükemmel koleksiyoncu dağılımı ve yüksek DC akım kazancı, BC548'i devrelerin hem amplifikasyon hem de ön amplifikasyon aşamalarında kullanım için ideal hale getirir.Bu, net sinyal işleme ve verimli performans sağlar.
