Temel transistör amplifikatör devresi açıklandı

Basit parçaları kullanarak kendi amplifikatörünüzü oluşturmak istiyorsanız, ortak bir yayıcı transistör devresi başlamak için harika bir yerdir.Anlaması kolaydır, hem mantık hem de ses sinyalleri ile iyi çalışır ve karmaşık araçlar veya gelişmiş matematik gerektirmez.Küçük sinyalleri nasıl daha güçlü hale getireceğinizi, doğru bileşenlerin nasıl seçileceğini ve inşa edildikten sonra devrenizi nasıl test edeceğinizi öğreneceksiniz.Bu kılavuz, kaybolmadan takip edebilmeniz için adımlarda net ve dostça bir şekilde ilerler.Ayrıca amplifikatörünüzü daha kararlı ve güçlü hale getirmek için temel tasarımın nasıl geliştirileceğini de göreceksiniz.İster yeni başlıyor olun, ister becerilerinizi geliştirmeye çalışıyor olun, bu pratik ve esnek bir devreye sağlam bir giriştir.Biraz uygulama ile kendi amplifikatörlerinizi hiçbir zaman inşa edip özelleştireceksiniz.

Katalog

Şekil 1. Yayıcı transistör devresi

Yayıcı transistör devresi

. ortak Amplifikatör karşılaşacağınız en popüler transistör devrelerinden biridir.Birçok elektronik cihazda kullanılır çünkü sunar iyi kazanç ve bir araya getirmek oldukça basittir.İyi haber şu ki - birini tasarlamak için uzman olmanız gerekmiyor.Sadece birkaç net adım ve biraz anlayışla, birçok uygulama için iyi çalışan güvenilir ve etkili bir devre tasarlayabilirsiniz.

Bu amplifikatör tasarımını ulaşılabilir kılan şey, matematiğin ne kadar açık olmasıdır.Karmaşık formüller tarafından boğulmayacaksınız.Kullanarak birkaç basit hesaplama Ohm Yasası ve temel transistör özellikleri sizi sağ direnç ve kapasitör değerlerine yönlendirebilir.İşlemin asmasını sağladıktan sonra, özellikle devreyi atmadan standart direnç değerlerini seçebileceğiniz için parçaları seçmek çok daha kolay hale gelir.

Bu tür amplifikatör ile de çok fazla esneklik var.Çok basit bir sürümle başlayabilirsiniz - bir temel mantık arabası veya çıktı sürücüsü- sadece bir transistör, girişte bir direnç ve bir tane koleksiyonda kullanma.Bu temel formda bile, devre, özellikle bir sinyali yüksekten alçaktan veya tam tersine dönüştürmeniz gerektiğinde yararlı olabilir.Bunun nedeni devre sinyali ters çevirir: Giriş yükseldiğinde çıkış düşer.

İşleri bir adım daha ileri götürmek istiyorsanız, birkaç parça ekleyebilirsiniz.Bunlar, transistör için doğru çalışma noktasını ayarlamaya yardımcı olmak için AC sinyallerini ve dirençleri işlemek için kapasitörleri içerir.Bir yayı bypass kapasitör AC sinyalleri kazancını artırmak için de eklenebilir.Bu eklemeler devreyi çok daha karmaşık hale getirmez, ancak amplifikatörün nasıl performans gösterdiği konusunda daha iyi kontrol sağlarlar.Biraz pratik ve ince ayarla, özel ihtiyaçlarınız için iyi çalışan bir versiyon tasarlayabileceksiniz.

Mantık sinyalleri için basit ortak yayıcı devresi

Bu tür ortak yayıcı devresi muhtemelen En kolay transistör devreleri Yapabilirsiniz.Genellikle basit olarak kullanılır mantık arabası veya sinyal invertörve transistör bazlı elektroniklere giriyorsanız harika bir başlangıç ​​noktası.Kurulum minimaldir - sadece bir transistör, bir direnç girişe bağlı (transistörün tabanı) ve başka bir Koleksiyoncuya bağlı direnç.Sadece bu birkaç bölümle bile, devre oldukça yararlı bir şey yapar.

. giriş direnci Transistörün tabanına akan akım miktarını kontrol ederek yardımcı olur.Bu, çok fazla akımın transistöre zarar vermesini veya devrenizin diğer kısımlarını etkilemesini önler.Bu arada, koleksiyoncu direnç farklı bir rol oynar.Nerede Çıkış voltajı geliştirildi.Transistör açıldığında, akım içinden akar ve toplayıcı voltajı düşer Çıktıda düşük sinyal.

Devrenin çalışma şekli basit ama zekidir.Ne zaman Giriş sinyali yüksek- Bir mantık kapısından veya mikrodenetleyiciden söyleyelim - küçük bir akımı transistörün tabanına iter.Bu küçük temel akım, Akış için daha büyük akım Toplayıcıdan yayıcıya, transistörü "açık" olarak çevirin.Bu olduğunda, koleksiyoncudaki voltaj sıfıra yaklaşır ve bir düşük çıkış.Başka bir deyişle, yüksek bir giriş size bir düşük çıkış, hangi denir ters çevirme veya aşama tersine dönme.Bu bir temel özellik ortak yayıcı amplifikatör.

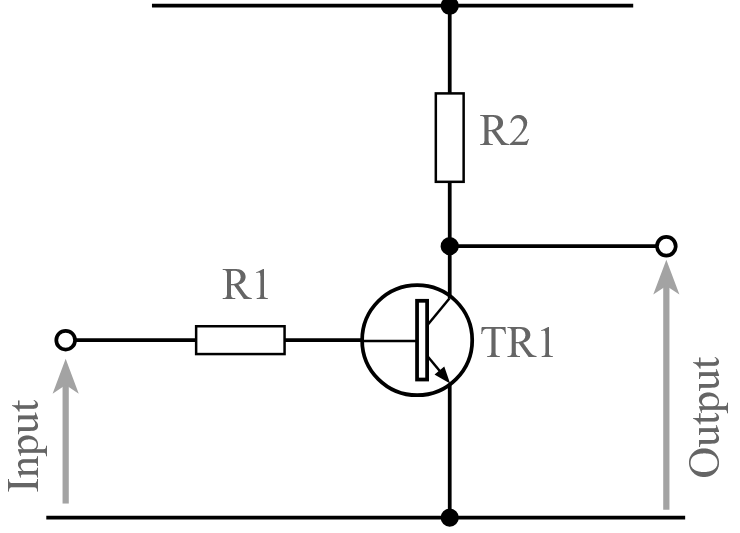

Şekil 2. Mantık kullanımı için temel ortak yayıcı transistör amplifikatörü

Bu tür devre, istediğinizde çok kullanışlıdır Düşük sinyal cihazı kullanın veya ihtiyacım var Vardiya Seviyeleri bir dijital sistemin farklı kısımları arasında.Örneğin, kullanılabilir Bir LED'i kontrol edin veya basit bir şekilde davranın Mantık ics arasındaki arayüz.Onun İnşa Etme Hızlı- Anlaması kolay, Ve fazla yer kaplamıyor veya güç.Yani mantık düzeyinde bir devre tasarlıyorsanız ve Güvenilir anahtarlama aşaması, bu ortak yayıcı kurulumu bir Akıllı ve basit seçenek.

Temel mantık amplifikatör tasarımı için adım adım kılavuz

Basit adımlara ayrıldıktan sonra ortak bir yayıcı mantık amplifikatörü oluşturmak kolaydır.Kılavuzun bu kısmı doğru parçaları seçmenize ve değerlerini anlamanıza yardımcı olur, böylece devreniz olması gerektiği gibi çalışır.Her adım kurulumun bir kısmına odaklanır ve takip etmeyi kolaylaştırır.

• Doğru transistörü seçin

Projenize uygun bir transistör seçerek başlayın.Devrinizin ne kadar akım kullanacağını ve transistörün ne kadar hızlı açılıp kapatılması gerektiğini düşünün.Mantık devreleri için hızlı anahtarlama önemlidir, bu nedenle bir anahtarlama transistörü genellikle en iyi seçimdir.Toplayıcı ve yayıcı arasındaki voltajı işleyebileceğinden emin olun.Ayrıca, mevcut kazancını kontrol edin (β veya HFE olarak gösterilmiştir).Bu, transistörü kontrol etmek için ne kadar temel akımın gerekli olduğunu söyler.Daha yüksek bir kazanç, daha az taban akımına ihtiyacınız olacağınız anlamına gelir, ancak her ihtimale karşı daha düşük bir kazanç planlamak her zaman daha güvenlidir.

• Toplayıcı dirençini bulun

Toplayıcı direnci, transistör açık veya kapalı olduğunda çıkış voltajını ayarlar.Değerini anlamak için, öncelikle yükünüzün ne kadar mevcut ihtiyacı olduğunu bilmeniz gerekir.Ardından, OHM Yasası'nı (R = V / I) kullanarak direnç değerini hesaplayabilirsiniz.Örneğin, 5V güç kaynağınız varsa ve 5mA akım istiyorsanız, 1KΩ direnç (5V ÷ 0.005A) ihtiyacınız olacaktır.En yakın standart direnç değerine yuvarlamak iyidir.

• Temel direnci bulun

Transistörü tam olarak değiştirmek için tabanda yeterli akıma ihtiyaç duyar.Temel akımı bulmak için toplayıcı akımını kazanç (β) ile bölün.Ardından, direnç değerini bulmak için girişiniz ile taban yayıcı voltajı (genellikle silikon transistörler için yaklaşık 0.6V) arasındaki voltaj farkını kullanın.Örneğin, girişiniz 5V ise ve tabanda 0.25mA istiyorsanız, direnç (5V - 0.6V) ÷ 0.00025a = 17.6kΩ olmalıdır.Bunu 18kΩ gibi yakındaki standart bir değere geçebilirsiniz.

• Her şeyi iki kez kontrol edin

Bitirmeden önce geri dönün ve tüm numaralarınızı kontrol edin.Transistörün akımı ve voltajı işleyebildiğinden emin olun.Çıkış voltajının açıkken yeterince düştüğünü ve giriş kaynağınızın gerekli taban akımını sağlayabileceğini kontrol edin.Ayrıca, dirençlerinizin standart değerler olduğunu onaylayın ve çok fazla ısıtmadan gücü işleyebilir.Bir şey görünüyorsa, ayarlayın ve yeniden hesaplayın.Hızlı bir kontrol artık çok zaman sonra tasarruf edebilir.

Basit AC-bağlı yaygın yayıcı amplifikatör

Ortak yayıcı amplifikatörünün bu sürümü bir kuplaj kapasitörü, bu da çalışmak için daha uygun hale getirir AC sinyalleri Ses veya diğer voltaj girişleri gibi.Kapasitör, Herhangi bir DC voltajını engelleyin Bu, önceki aşamadan geliyor olabilir, sadece Sinyalin AC bir parçası geçmek için.Bu kurulum istediğinizde yardımcı olur Zaman içinde değişen sinyalleri yükseltmeketkilemeden DC önyargısı transistörün.

Ancak, bu tasarım sadece kullanır tabanı önyargıya tek bir direnç transistörün.Bu işleri basit tutarken, aynı zamanda transistörün çalışma noktası, veya DC Bias, çok kararlı değil.Bunun nedeni, önyargının büyük ölçüde transistörün Mevcut Kazanç (β), bir transistörden diğerine çok değişebilir - aynı tipte bile.Sonuç olarak, amplifikatör her zaman aynı şekilde çalışmayabilir Transistör değiştirildi veya eğer Sıcaklık değişimleriçünkü her ikisi de β etkileyebilir.

Yine de, bu devre, mükemmel istikrara ihtiyacınız olmadığında ve sadece bir Hızlı, basit AC amplifikatörü.Onun İyi bir başlangıç ​​noktası Nasıl olduğunu öğrenmek için AC kuplajı İşler ve transistörlerin bir amplifikatörde nasıl davrandığı.Buradaki temel bilgileri anladıktan sonra, inşa etmeye daha iyi hazırlanacaksınız Daha kararlı ve esnek versiyonlar Daha sonra daha fazla direnç ve diğer bileşenler ekleyerek.

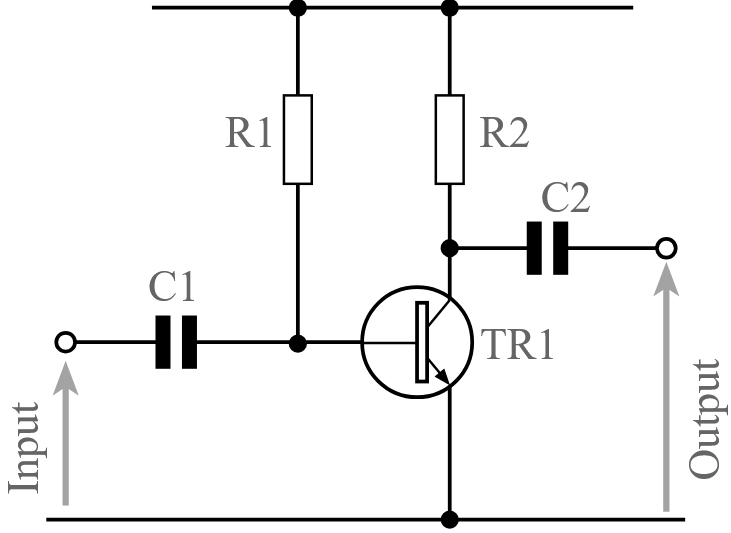

Şekil 3. Bir taban direnci ile AC bağlı ortak yayıcı amplifikatörü

Temel AC-bağlı bir amplifikatör oluşturmak için adımlar

AC-bağlı bir amplifikatörün bir araya getirilmesi, birkaç açık adım izlediğinizde basit bir işlemdir.Bu tür amplifikatör genellikle ses gibi zaman içinde değişen sinyaller için kullanılır.Aşağıdaki adımlar, doğru parçaları seçmenize ve her şeyin beklendiği gibi çalıştığını kontrol etmenize yardımcı olur.

• Transistörü seçin

Devrenizin ihtiyaçlarına uygun bir transistör seçerek başlayın.Toplayıcı ve yayıcı arasında ne kadar voltaj ele alacağını, ne kadar güç kullanması gerekebileceğini ve hangi frekans aralığını çalışması gerektiğini düşünün. Genel amaçlı amplifikatörler için, 2N3904 gibi temel bir NPN transistörü genellikle iyi çalışır, ancak belirli projenize dayanarak diğerlerini seçebilirsiniz.

• Toplayıcı direnci seçin

Toplayıcı direnci çıkış voltajının ayarlanmasına yardımcı olur.İyi bir başlangıç ​​noktası, toplayıcıyı besleme voltajının yaklaşık yarısına ayarlamaktır.Bu, sinyal odanıza hem yukarı hem de aşağı sallanmasını sağlar.Değeri bulmak için OHM Yasası'nı (R = V / I) kullanın.Sadece dirençten ne kadar akım akmak istediğinize karar verin ve voltajı bu akımla bölün.

• Taban direnci seçin

Transistörün doğru çalışmasını sağlamak için, doğru miktarda akımı tabanına beslemeniz gerekir.İlk olarak, taban akımını bulmak için toplayıcı akımını transistörün kazancı (β) ile bölün.Ardından, besleme voltajını ve tabanın genellikle taban direnci bulmak için yerden yaklaşık 0.6V üzerinde oturacağı gerçeğini kullanın.Ohm yasası burada tekrar kullanışlı geliyor.

• Birleştirme kapasitörlerini hesaplayın

Kapasitörler DC'yi bloke etmek ve AC sinyallerini geçmek için kullanılır.Doğru boyutu seçmek için, sinyalinizin kullanacağı en düşük frekansa ve geçeceği giriş veya çıkış direncine bakın.Kondansatörün reaktanının empedansı bu frekansta eşleştirdiğinden emin olmak için XC = 1 / (2πfc) formülünü kullanın.Bu, alçak ucu kesmeden sinyalinizi güçlü tutar.

• Hesaplamalarınızı tekrar ziyaret edin

Tüm parçaları seçtikten sonra, her şeyi iki kez kontrol etmek için bir dakikanızı ayırın.Direnç değerlerinize, akım seviyelerinize ve kapasitör seçeneklerinize bakın.Transistörün doğru aralıkta çalıştığından ve sinyal yolunun açık olduğundan emin olun.Bu aşamadaki küçük ince ayarlar, amplifikatörünüzün oluşturulduktan sonra çok daha iyi performans göstermesini sağlayabilir.

Daha iyi AC-bağlı yaygın yayıcı amplifikatör

İstediğin zaman daha güvenilir Ve Daha iyi performans gösteren amplifikatör, Ortak Yayıcı devresinin bu versiyonu gitmenin yoludur.Daha fazla direnç ve gibi birkaç ekstra bileşen ekleyerek kapasitörler- devreyi yapıyorsun daha istikrarlı Ve Kazançını artırmak, özellikle AC sinyalleri.Bu eklenen parçalar amplifikatörün kalmasına yardımcı olur tutarlıtransistörün özellikleri hafifçe değişse veya sıcaklık değişse bile.

Bu tasarımdaki temel iyileştirmelerden biri, voltaj bölücü iki dirençle yapılmış taban önyargısı.Bu yapar taban voltajı çok daha öngörülebilir, yani transistör doğru çalışma bölgesinde daha güvenilir bir şekilde kalır.Devre ayrıca bir yayı direnci bu, yayı voltajını ayarlar ve yardımcı olur istikrar.Bu direnç transistörü yapar Mevcut kazançtaki değişikliklere daha az duyarlı (β), Tutarlı performans hedefliyorsanız bu önemlidir.

İle AC kazancını artırmak, A Yazar dirençine kapasitör eklenir.Bu bypass kapasitör AC sinyallerinin direnci "atlamasına" izin verir, genel kazancı artırmak DC sapmasını sabit tutarken bu sinyallerin devresinin.Sonuç sadece olmayan bir devre Daha güvenilir Ama aynı zamanda size bir Daha güçlü, daha temiz çıkış sinyali.

Bu sürüm özellikle bir şey inşa ederken kullanışlıdır daha kalıcı veya amplifikatörünüzün gerektiğinde Sinyal kalitesini kaybetmeden diğer aşamalara bağlanın.Temel sürümden biraz daha karmaşık görünebilir, ancak Performans ve güvenilirlik getirdiği faydalar Daha basit tasarımlarla rahat olduğunuzda ileriye doğru harika bir adım yapın.

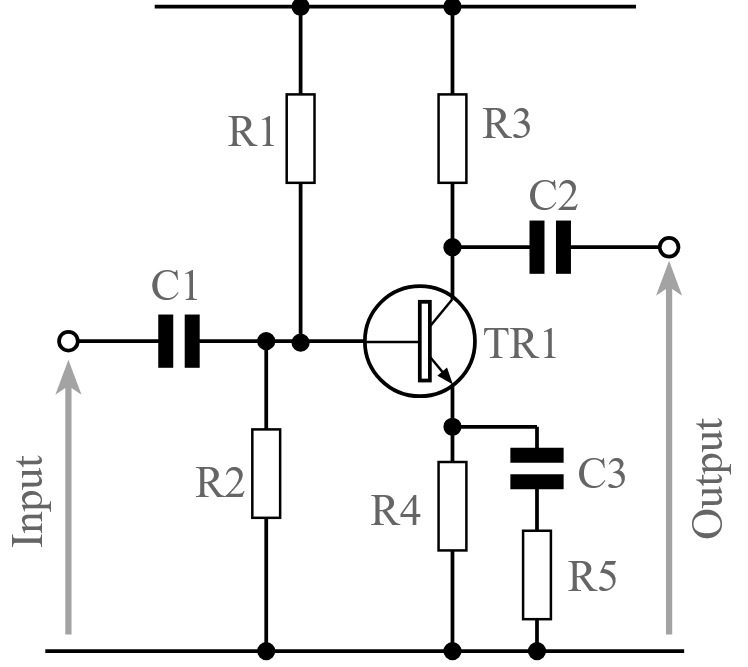

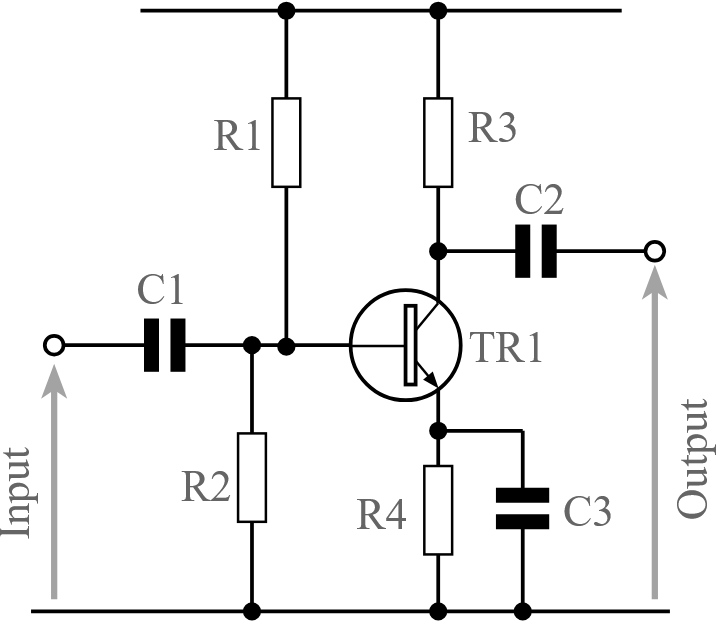

Şekil 4. Daha fazla bileşene sahip gelişmiş ortak yayıcı amplifikatörü

Temel AC-bağlı bir amplifikatör oluşturmak için adımlar

Amplifikatörün bu sürümü, özellikle kazanç ve DC stabilitesi söz konusu olduğunda size daha iyi performans sağlayan daha fazla bileşen içerir.Aşağıdaki adımlar, değerleri seçme ve devrenizi açıkça ve basit bir şekilde tasarlama sürecini bozar.

• Transistörü seçin

Voltaj, akım ve sinyal türü açısından devrenizin neye ihtiyaç duyduğuna bağlı olarak bir transistör seçin.Genel amaçlı bir NPN transistörü birçok durumda iyi çalışır, ancak besleme voltajınızı ve akımınızı sorunsuz bir şekilde işleyebileceğinden emin olun.

• Toplayıcı dirençini hesaplayın

Devrinizin bir sonraki aşamaya ne kadar akım beslemesi gerektiğine karar verin.Ardından, besleme voltajının yaklaşık yarısı olan bir toplayıcı voltajı seçin - bu, sinyal odanızın yukarı ve aşağı hareket etmesini sağlar.Doğru direnç değerini bulmak için OHM Yasası'nı (R = V / I) kullanın.

• Yayın direncini hesaplayın

Daha iyi stabilite için, yayıcı voltajını yaklaşık 1V veya yaklaşık% 10'luk besleme voltajına ayarlayın.Yayıcı akımı koleksiyoncu akımı ile neredeyse aynı olduğundan, yayıcı voltajını akımla bölerek yayıcı dirençini hesaplayabilirsiniz.

• Temel akımı belirleyin

Temel akımı bulmak için, koleksiyoncu akımını transistörün kazancı (β veya hfe) ile bölün.Kazanç değişiyorsa, transistörün hala düzgün açılmasını sağlamak için aralığın alt ucunu kullanmak daha güvenlidir.

• Baz voltajını belirleyin

Taban voltajı yayıcı voltajı ve taban yayıcı bağlantı voltajıdır.Silikon transistörler için bu yaklaşık 0.6V'dir.Dolayısıyla, yayıcı 1V ise, taban 1.6V civarında olmalıdır.

• Temel direnç değerlerini ayarlayın

Tabanda doğru voltajı elde etmek için bir voltaj bölücü (R1 ve R2) içinde iki direnç kullanın.İyi bir kural, akımın temel akımının yaklaşık on katı akmasını sağlamaktır.Bu, taban voltajının sabit kalmasına yardımcı olur.Gerekli voltaja ve besleme voltajınıza göre direnç değerlerini seçin.

• yayıcı bypass kapasitörünü ekleyin

AC kazancını iyileştirmek için, yayıcı dirençine bir kapasitör ekleyin.Bu, AC sinyallerinin direnci atlamasına ve kazancı artırmasına izin verir.Devrenizin en düşük frekansında yayıcı dirençine eşit bir reaktansı olan bir kapasitör seçin.

• Giriş kapasitörünü seçin

Giriş kapasitörü, giriş direncini sinyalinizin en düşük frekansında eşleştiren bir reaktans olmalıdır.Bu, düşük frekanslı sinyallerin engellenmesini önler.Transistörün kazancı, yayıcı direnç değerinin zamanını sürdürdüğü için giriş direncini tahmin edebilirsiniz.

• Çıkış kapasitörünü seçin

Bu kapasitör, DC'yi bloke ederken amplifiye edilmiş sinyali bir sonraki aşamaya geçirir.Çalıştığınız en düşük frekansta yükün direncine (devrenin bir sonraki kısmı) eşleşen bir değer seçin.

• Varsayımlarınızı yeniden değerlendirin

Tasarımınız tamamlandığında, geri dönüp her şeyi kontrol etmek için bir dakikanızı ayırın.Transistörün akımı ve voltajı işleyebildiğinden, direnç değerleriniz mantıklı olduğundan ve tüm kapasitör seçenekleriniz doğru frekansları desteklediğinden emin olun.Hızlı bir inceleme, sorunları daha sonra önlemeye yardımcı olur.

Frekans yanıtını ve sinyal bant genişliğini anlamak

Ortak bir yayıcı amplifikatörü oluşturduğunuzda, nasıl işlediğini bilmeye yardımcı olur farklı sinyal frekanslar.Bazı sinyaller kolayca geçerken, diğerleri kullandığınız parçalara bağlı olarak zayıflayabilir - özellikle de kapasitörler ve dirençler.

Amplifikatörünüzün iyi işleyebileceği frekans aralığına, bant genişliği.-Den çok düşük frekanslar, kapasitörler bloklar gibi davranabilirler çünkü Direnç (reaktan denir) yükseliyor.-Den yüksek frekanslar, sinyallerin daha kolay geçmesine izin verirler.Bu yüzden seçmek önemlidir kapasitör değerleri dayanarak en düşük frekans Devrinizin çalışması gerekiyor.Örneğin, sinyaliniz aşağı inerse 20 Hz, kapasitörleriniz çok fazla kayıp olmadan izin verecek kadar büyük olmalıdır.

Yayıcı direnç boyunca kapasitör - baypas kapasitörü—AYCA BÜYÜK bir fark yaratır.Yardımcı olur Amplifikatörün AC sinyalleri için kazancını artırın.Bu kapasitör çok küçükse, devreniz olabilir Daha düşük frekanslarda kazancını kaybetmek.Ancak doğru değerle, DC kurulumunuzu etkilemeden performansı artırır.

Bunu anlamak, amplifikatörünüzü yapan parçaları seçmenize yardımcı olur daha iyi çalışmak kullandığınız sinyaller için Ses, sensörler veya diğer AC kaynakları.Onu astıktan sonra, tasarımınızı farklı frekans aralıkları için ayarlamak çok daha kolay hale gelir.

Amplifikatör devresinizi nasıl ölçersiniz ve test edersiniz

Amplifikatör devrenizi bir araya getirdikten sonra, her şeyi kontrol et ki Beklendiği gibi çalışmak.Karmaşık araçlara ihtiyacınız yok - basit bir multimetre başlamak için genellikle yeterlidir ve osiloskop Sinyale daha ayrıntılı olarak bakmak istiyorsanız yararlıdır.

Kontrol etmek için multimetreyi kullanarak başlayın besleme voltajı ve devreye ulaştığını onaylayın.Sonra voltajı ölçün Toplayıcı, taban, Ve yayıcı transistörün.Çoğu durumda, Koleksiyoncu besleme voltajının yarısında bir yerde olmalıdır, yayıcı yerden biraz daha fazla olacak.. temel hakkında olmalı Yayıcıdan 0,6 volt daha yüksek Bir silikon transistör kullanıyorsanız.Bu okumalar, Transistör düzgün önyargılı ve yükseltmeye hazır.

Eğer varsa sinyal üreticisi ve osiloskop, amplifikatörün küçük bir AC sinyalini nasıl işlediğini test edebilirsiniz.Bağlayın düşük frekanslı sinüs dalgası Girişe ve kapsamdaki çıktıyı kontrol edin.Görmelisin Giriş sinyalinin daha büyük versiyonu, baş aşağı döndü.Çıktı görünüyorsa Çok zayıf veya çarpıtılmış, dirençinizi veya kapasitör değerlerinizi çift kontrol edin.

Kapsam olmasa bile, bir ses sinyali- bir telefon veya müzik çalar gibi - ve bir küçük konuşmacı bir kapasitör.Sesi duyarsanız, amplifikatörün çalıştığı anlamına gelir.

Test devrenizin olması gereken şeyi yaptığından emin olun ve ayrıca bir Nasıl davrandığına dair daha iyi hissediyorum.Projenizi yapan basit ama kullanışlı bir adımdır daha güvenilir.

Transistörleri seçmek için daha fazla yardım

Birlikte çalışmak için daha fazla zaman harcarken transistör devreleri, özellikle yaygın yayıcı amplifikatörler, seçmek sağ transistör daha kolay ve daha doğal hale gelir.İlk başta, çok fazla seçenek varmış gibi hissedebilir, ancak zamanla, farklı devre türleri için en iyi olanı daha iyi anlayacaksınız.Transistörlerin iyi olduğu gibi kalıpları tanımaya başlayacaksınız. Genel amaçlı amplifikatörler Ve hangileri için daha uygun değiştirme.

İçin amplifikatör devreleri, genellikle bir transistör istersiniz. iyi kazanç, işler besleme voltajı rahatça ve iyi performans gösterir sıklık Birlikte çalışıyorsun.Her zaman üst düzey bir şeye ihtiyacınız yok-çok ortak, uygun fiyatlı transistörler için mükemmel çalışın Temel ses veya sinyal amplifikatörleri.

Öte yandan, transistörün daha çok bir şekilde hareket ettiği bir devre inşa ediyorsanız açma-kapama anahtarı- kontrol etmek kadar LED, Motor veya Röle— anahtarlama transistörü.Bunlar için tasarlandı Hızlı bir şekilde aç ve kapat ve başa çıkmak Akımdaki keskin değişiklikler gecikmeden.Bir transistörün bir Yüksek hızlı derecelendirme veya bir Hızlı yanıt süresi (Yüksek ft gibi), her zaman bir anahtarlama devresinde iyi performans göstereceği anlamına gelmez. Anahtarlama Transistörler işlemek için yapılmış Hızlı geçişler ve ani yükler daha etkili.

Yani genel bir kural olarak Transistörü işle eşleştirin Yapması gerekiyor.Pratikle birkaç tane bulacaksın Gitme Seçenekleri Bu devrelerinizin çoğunda çalışıyor.İçin olup olmadığı Bir sinyalin yükseltilmesi veya bir dijital anahtar, kullanarak Doğru transistör türü Devrelerinizin daha güvenilir bir şekilde çalışmasına ve beklediğiniz şekilde performans göstermesine yardımcı olacaktır.

Çözüm

Artık ortak bir yayıcı amplifikatörünün nasıl çalıştığını ve adım adım nasıl oluşturulacağını araştırdığınıza göre, kendi devrenizi bir araya getirerek daha kendinden emin olmalısınız.İster basit mantık sinyalleri ile çalışıyor olun, ister ses gibi AC girişlerini güçlendirin, bu tür devre sağlam bir seçimdir.Hesaplamalarla zaman ayırmayı ve bileşen değerlerinizi iki kez kontrol etmeyi unutmayın.Biraz pratikle, üzerinde çalıştığınız proje için iyi çalışan amplifikatörler oluşturmayı daha kolay bulacaksınız.
