ADC0809 ve ADC0832: 8 bit AD dönüştürücülerde temel farklılıklar

Katalog

ADC0809 Genel Bakış

ADC0809 CMOS teknolojisini kullanarak 8 kanal, 8 bit ardışık bir yaklaşım A/D analog-dijital dönüştürücüdür.Adres koduna göre kod çözülmüş sinyali kilitleyebilen ve A/D dönüşümü için 8 analog giriş sinyalinden yalnızca birini seçebilen 8 kanallı bir çoğullayıcıyı içine entegre eder.ADC0809 esas olarak genel endüstriyel kontrol alanları gibi yüksek doğruluk ve örnekleme oranı gerektirmeyen durumlar için uygundur.Veri dönüştürme ve iletim elde etmek için doğrudan mikrodenetleyiciye bağlanabilir.

ADC0809'un özellikleri

Aşağıdaki özelliklere sahiptir:

• Tipik dönüşüm hızı 100US

• Unipolar, aralık 0-5V

• Ardışık Yaklaşım 8-bit A/D Dönüşüm Çipi

• Doğrudan CPU veri yoluna bağlanabilen üç durumlu bir çıkış arabelleği vardır.

• Çip üzerinde aynı anda 8 analog miktar bağlanabilen 8 analog anahtar vardır.

• Yüksek performanslı bir fiyat oranına sahiptir ve doğruluk ve örnekleme hızı veya genel endüstriyel kontrol alanlarında düşük gereksinimlere sahip durumlar için uygundur.

ADC0809'un PIN Tanımı

• D0 ～ D7: 8 bit dijital çıkış pimi

• in0 ～ in7: 8 analog giriş pimi

• VCC: +5V çalışma gücü kaynağı

• gnd: zemin

• Vref (+): referans voltajının pozitif terminali

• vref (-): referans voltajının negatif terminali

• Başlat: A/D Dönüşüm Başlat Sinyal Giriş Terminali

• Ale: Adres Mandal Etkinleştir Sinyal Giriş Terminali

• EOC: Dönüşüm çıkış piminin sonu

• OE: Çıktı Kontrol Terminalini Etkinleştir

• CLK: Dönüşüm Saati sinyali, yaklaşık 500kHz

• adda, addb, addc: adres giriş satırları

ADC0809 nasıl kullanılır

Aşağıda ADC0809'un nasıl kullanılacağıdır.

Analog kanal girişini ayarlayın

Adda, addb ve addc üç pimini seçmemiz gerekiyor.Bu üç pim birlikte analog kanal seçim adresi sinyalinin giriş bağlantı noktasını oluşturur.Bu pimlerin durumu, sonraki A/D dönüşümü için ADC0809'un hangi analog sinyali seçeceğini belirler.

A/D Dönüşümünü Başlat

Üç pim ADDA, ADDB ve ADDC'den seçmemiz gerekiyor.Bu üç pim birlikte analog kanal seçim adresi sinyalinin giriş bağlantı noktasını oluşturur.Bu pimlerin durumu, sonraki A/D dönüşümü için ADC0809'un hangi analog sinyali seçeceğini belirler.

A/D dönüşümünün tamamlanıp tamamlanmadığını belirleyin

Dönüşüm başlatıldıktan sonra, EOC (dönüşüm sinyalinin sonu) otomatik olarak yüksek seviyeden düşük seviyeye dönüşür.A/D dönüşümü sırasında EOC düşük kalır.Dönüşüm tamamlandıktan sonra EOC otomatik olarak düşükten yüksekten değişir.Bu nedenle, A/D dönüşümünün EOC değeri değerlendirilerek tamamlanıp tamamlanmadığını değerlendirebiliriz.

Dönüştürülen verileri çıkarın

OE yüksek seviyede olduğunda, ADC0809, A/D tarafından dönüştürülen verilerin çıkışına izin verir.Şu anda, dönüştürülmüş dijital sinyal, harici cihazlar tarafından okuma veya kullanım için ADC0809'un çıkış bağlantı noktasına iletilecektir.

ADC0809'un işlevi ve kullanımı

ADC0809'un ana işlevi, analog giriş sinyallerini yüksek doğruluk, hızlı dönüşüm ve kullanım kolaylığı özelliklerine sahip dijital çıkış sinyallerine dönüştürmektir.Tıbbi ekipman, güç izleme, askeri ekipman, iletişim elektroniği, havacılık ve endüstriyel otomasyon kontrolü gibi birçok alanda yaygın olarak kullanılabilir.Aşağıda bazı tipik uygulama senaryoları listelenir:

Tıbbi ekipman

ADC0809, tıbbi ekipmanın doğruluğunu ve istikrar gereksinimlerini karşılamak için tıbbi cihazlarda fizyolojik parametreleri (kan basıncı, kalp atış hızı vb.) İzlemek ve işlemek için kullanılabilir.Örneğin, dijital sfigmomanometreler, elektrokardiyograflar ve diğer ekipmanlarda ADC0809, fizyolojik parametreleri toplayabilir ve işleyebilir ve bunları analiz ve görüntüleme için dijital sinyallere dönüştürebilir, böylece hasta koşullarının etkili izlenmesi ve teşhisi elde edebilir.

İletişim Elektroniği

ADC0809, sinyal kalitesi ve iletim hızı için iletişim elektronik ekipmanlarının gereksinimlerini karşılamak için dijital dönüşüm ve analog sinyallerin işlenmesini gerçekleştirmek için kullanılabilir.Örneğin, ses işlemcileri, modemler, ses kodekleri ve diğer ekipmanlarda ADC0809, analog sinyalleri toplayabilir ve işleyebilir ve iletim ve işleme için dijital sinyallere dönüştürebilir, böylece iletişim sinyallerinin verimli işleme ve iletimine ulaşabilir.

Güç izleme

ADC0809, güç sisteminin işletme durumunun gerçek zamanlı izlenmesini ve yönetimini elde etmek için güç kalitesi, ızgara yükü ve voltaj stabilitesi gibi parametreleri izlemek için kullanılabilir.Örneğin, güç izleme cihazlarında, akıllı sayaçlar ve diğer ekipmanlarda ADC0809, devre parametrelerini toplayabilir ve işleyebilir ve bunları iletim ve depolama için dijital sinyallere dönüştürebilir, böylece güç sisteminin etkili izlenmesi ve yönetimini sağlayabilir.

Endüstriyel Otomasyon Kontrolü

ADC0809, üretim sürecinin izlenmesini ve kontrolünü sağlamak için voltaj, basınç, sıcaklık, akış vb. Gibi çeşitli endüstriyel parametreleri izlemek için kullanılabilir.Örneğin, frekans dönüştürücüler, sıvı seviyesi göstergeleri, gaz dedektörleri ve diğer ekipmanlarda ADC0809, analog verileri toplayabilir ve işleyebilir ve analiz ve geri bildirim için dijital sinyallere dönüştürebilir, böylece üretim sürecinin etkili kontrolünü sağlayabilir.

ADC0809'un iç yapısı ve çalışma süreci

ADC0809, CMOS monolitik bir ardışık yaklaşım A/D dönüştürücüdür.8 analog anahtar, ardışık yaklaşım kayıtları, karşılaştırıcılar, 8 bit anahtar ağacı A/D dönüştürücüler, adres mandalları ve kod çözücüler ve mantık kontrol ve zamanlama devresinden oluşur.

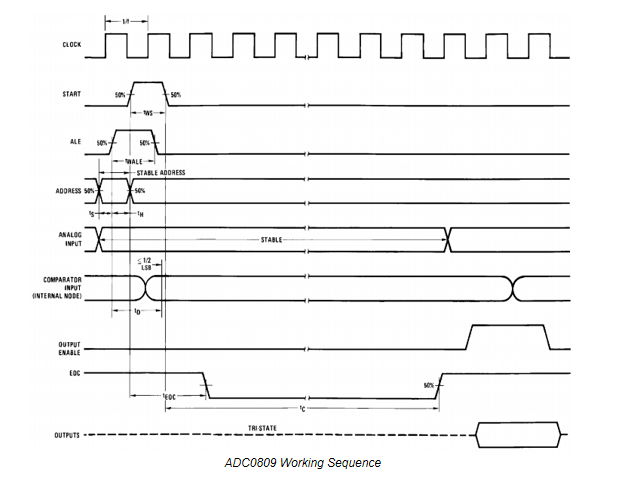

İlk olarak, 3 bit adresi girmeniz ve bu adresi adres mandalında saklamak için Ale'yi 1 olarak ayarlamanız gerekir.Bu adres daha sonra sekiz analog girişten birini seçen ve karşılaştırıcıya besleyen bir kod çözücüden geçirilir.Başlat sinyalinin yükselen kenarı geldiğinde, ardışık yaklaşım kaydı sıfırlanır.Daha sonra, başlangıç ​​sinyalinin düşen kenarı A/D dönüşüm işlemini başlatacaktır.A/D dönüşümü başladığında, dönüşümün devam ettiğini belirtmek için EOC çıkış sinyali azalır.A/D dönüşümü tamamlandığında, EOC çıkış sinyali yüksek seviyeye değişir, bu da A/D dönüşümünün sona erdiğini ve sonuç verilerinin mandalda saklandığını gösterir.EOC sinyali, dönüşümün tamamlandığını (mikrodenetleyiciler gibi) bilgilendirmek için bir kesinti isteği olarak kullanılabilir.OE (çıkış etkinleştirme) girişi yüksek olduğunda, dönüşüm sonucunun dijital miktarının veri bölüne çıkması için çıkış üç durum kapısı açılır.A/D dönüşümünden sonra elde edilen veriler, verilerin gerçek zamanlı ve doğruluğunu sağlamak için işleme için zamanında mikrodenetleyiciye iletilmelidir.Veri iletimindeki temel sorun, A/D dönüşümünün tamamlanmasının nasıl doğrulanacağıdır, çünkü iletim ancak onay tamamlandıktan sonra gerçekleştirilebilir.Bunu yapmanın üç yolu var.

Zamanlama İletim Yöntemi

A/D dönüştürücüler için dönüşüm süresi bilinen ve sabit bir spesifikasyondur.ADC0809'u örnek olarak alarak dönüşüm süresi 128μs'dir.6MHz MCS-51 mikrodenetleyici sisteminde, bu 64 makine döngüsüne eşdeğerdir.Bu bilgilere dayanarak, A/D dönüşümü başlatıldıktan hemen sonra çağrılan bir gecikme alt rutini tasarlayabiliriz.Gecikme alt rutininin yürütme süresi, dönüşüm tamamlandığında sona erdiğinden ve daha sonra veri aktarımının gerçekleşebilmesini sağlamalıdır.

Sorgu yöntemi

A/D dönüşüm yongaları genellikle dönüşümün tamamlandığını gösteren bir durum sinyaline sahiptir.ADC0809'u örnek olarak alarak, bu sinyal EOC terminalidir.Bu nedenle, EOC'nin durumu tespit ederek A/D dönüşümünün tamamlanıp tamamlanmadığını doğrulamak için sorgu yöntemini kullanabilir ve daha sonra onaydan sonra veri iletimine devam edebiliriz.

Kesinti Modu

Durum sinyalini (EOC), verileri kesintiye uğratmak için bir kesinti istek sinyali olarak tamamlandığını gösteren kullanıyoruz.

ADC0809'un güç tüketimi performansını nasıl etkiler?

ADC0809'un güç tüketiminin performansı üzerindeki etkisi göz ardı edilemez, bu da aşağıdaki temel yönlere yansıtılır:

Isı Üretimi: Güç tüketimi doğrudan cihaz tarafından üretilen ısı ile ilişkilidir.Güç tüketimi arttıkça, ADCO809 çalışma sırasında daha fazla ısı üretecektir.Isı etkili bir şekilde dağıtılamazsa, cihazın iç sıcaklığının yükselmesine neden olabilir ve stabilitesini ve güvenilirliğini etkileyebilir.Aşırı sıcaklık, devre bileşenlerinin hasarına veya performans bozulmasına neden olabilir, böylece ADC0809'un dönüşüm doğruluğunu ve hızını etkileyebilir.

Güç Yönetimi: Güç tüketimi seviyesi de güç yönetim sisteminin tasarımını etkileyecektir.Düşük güçlü ADCO809, daha küçük güç kaynaklarının kullanılmasına izin verir ve güç dönüşümü sırasında enerji kayıplarını azaltır.Bu, tüm sistemin verimliliğini ve güvenilirliğini artırmak için çok önemlidir.

Enerji tüketimi verimliliği: Güç tüketimi seviyesi, cihazın enerji tüketimi verimliliğini doğrudan etkiler.Düşük güçlü cihazlar, uzun süre çalışırken enerji tasarrufu ve çevresel etkiyi azaltır.Bu, özellikle uzun süre çalışması gereken taşınabilir cihazlar veya sistemler için önemlidir.

Isı Dağılımı Tasarımı: Cihazın stabil bir şekilde çalışabilmesini sağlamak için, ısının etkili bir şekilde dağıtılabilmesini sağlamak için makul bir ısı yayma tasarımı gerektirir.Bu, radyatörlerin, fanların veya diğer soğutma önlemlerinin kullanımını içerebilir.

ADC0809 ve ADC0832 arasındaki fark

ADC0809 ve ADC0832, iki yaygın 8 bit analog-dijital dönüştürücüdür (ADC'ler).Aralarındaki farklılıklar aşağıdaki gibidir:

Örnekleme oranı: ADC0809 ve ADC0832'nin maksimum örnekleme hızında belirli bir fark vardır.ADC0809'un maksimum örnekleme oranı 10kHz, ADC0832'nin maksimum örnekleme oranı 100kHz'dir.

Sık sorulan sorular [SSS]

1. ADC0809 nedir?

ADC0809 veri toplama bileşeni, 8 bit analog-dijital dönüştürücü, 8 kanallı çoğullayıcı ve mikroişlemci uyumlu kontrol mantığına sahip monolitik bir CMOS cihazıdır.8 bit A/D dönüştürücü, dönüşüm tekniği olarak ardışık yaklaşımı kullanır.

2. ADC0809'un PCM'de rolü nedir?

ADC0809, 8 kanallı çoğullayıcı devre nedeniyle 8 analog giriş içerir.ADC0809'un çözünürlüğü 8 bit olduğundan, analog giriş 28 veya 256 ayrı aralığa ayrılır.5VDC referans voltajı ile her aralık 5V/256 = 0.01953 V'yi temsil eder.

3. Bir ADC 0808/0809 nasıl çalışır?

ADC 0808/0809, ardışık yaklaşım adı verilen bir süreç kullanarak çalışır.Önce giriş analog sinyalini örnekler ve daha sonra bir referans voltajı ile karşılaştırır.Bu karşılaştırmaya dayanarak, ADC analog sinyalin büyüklüğünü temsil eden bir dijital çıktı üretir.

4. ADC 0808 ve 0809 arasındaki fark nedir?

Bu iki dönüştürücü, ADC0808 ve ADC0809, ADC0808'in tam ayarlanmamış bir hataya sahip olması ve ADC0809'un ayarlanmamış bir hataya sahip olması dışında fonksiyonel olarak özdeştir.Ayrıca büyük kardeşleri ADC0816 ve ADC0817 genişletilebilir 16 kanal dönüştürücüleri ile de ilgilidir.
