XC4VLX100-10FFG1148C FPGA: Özellikler, Teknik Özellikler, Uygulamalar ve Programlama Kılavuzu

Karmaşık dijital tasarımlarla çalışıyorsanız XC4VLX100-10FFG1148C size ihtiyacınız olan gücü ve esnekliği sağlar.Bu FPGA, yüksek mantık kapasitesini, dahili belleği ve çok sayıda I/O pinini bir araya getirerek zorlu uygulamalar için idealdir.Bu kılavuzda özellikleri, performansı, zamanlama parametreleri, uygulamaları, programlama adımları, artıları ve eksileri, paketleme ayrıntıları ve üretici geçmişi hakkında bilgi edineceksiniz.

Katalog

XC4VLX100-10FFG1148C nedir?

XC4VLX100-10FFG1148C Xilinx'in (şu anda AMD) Virtex-4 LX ailesine ait, 90 nm bakır işlemi üzerine inşa edilmiş yüksek performanslı bir FPGA'sıdır.Bu cihaz, karmaşık dijital mantık uygulamaları için tasarlanmıştır ve yüksek hızlı seri alıcı-vericiler olmadan mantık ve bellek kaynaklarını vurgulayan LX serisinin bir parçasıdır.1148 bilyeli FCBGA paketi ve ticari sıcaklık derecesi ile tanımlanan bu ürün, LX serisindeki daha yüksek kapasiteli seçeneklerden birini temsil eder.

XC4VLX100-10FFG1148C'yi mi arıyorsunuz?Mevcut stok, teslimat süresi ve fiyatları kontrol etmek için bizimle iletişime geçin.

XC4VLX100-10FFG1148C Özellikler

• Yüksek Lojik Kapasite

XC4VLX100-10FFG1148C, 110.592 mantık hücresi sağlayarak karmaşık dijital tasarımların tek bir cihazda uygulanmasına olanak tanır.Bu büyük mantık kapasitesi, onu yüksek yoğunluklu işleme ve kontrol fonksiyonları için uygun hale getirir.

• Gömülü ve Dağıtılmış Bellek

Blok RAM ve dağıtılmış RAM'i birleştirerek yaklaşık 4,22 Mbit toplam belleği entegre eder.Bu bellek mimarisi, kapsamlı harici belleğe ihtiyaç duymadan verimli veri depolamayı, arabelleğe almayı ve çip üzerinde işlemeyi destekler.

• Kapsamlı G/Ç Kaynakları

Cihaz, çeşitli harici bileşenler ve sistemlerle arayüz oluşturma esnekliği sağlayan 768 kullanıcı I/O pini sunar.Bu I/O'lar, SelectIO™ özelliği aracılığıyla geniş bir standart yelpazesini destekleyerek kart düzeyinde bağlantıyı geliştirir.

• Yüksek Performanslı Çekirdek

1,2 V çekirdek voltajında ​​çalışan FPGA, yaklaşık 500 MHz'e kadar dahili saati destekleyerek hızlı mantık performansı sağlar.Bu, zorlu yüksek hızlı uygulamalarda güvenilir çalışmayı sağlar.

• Ticari Sıcaklık Aralığı

0 °C ile +85 °C arasında derecelendirilen cihaz, ticari sınıf ortamlar için tasarlanmıştır.Endüstriyel ve gömülü sistemler için tipik çalışma koşullarında istikrarlı performansı korur.

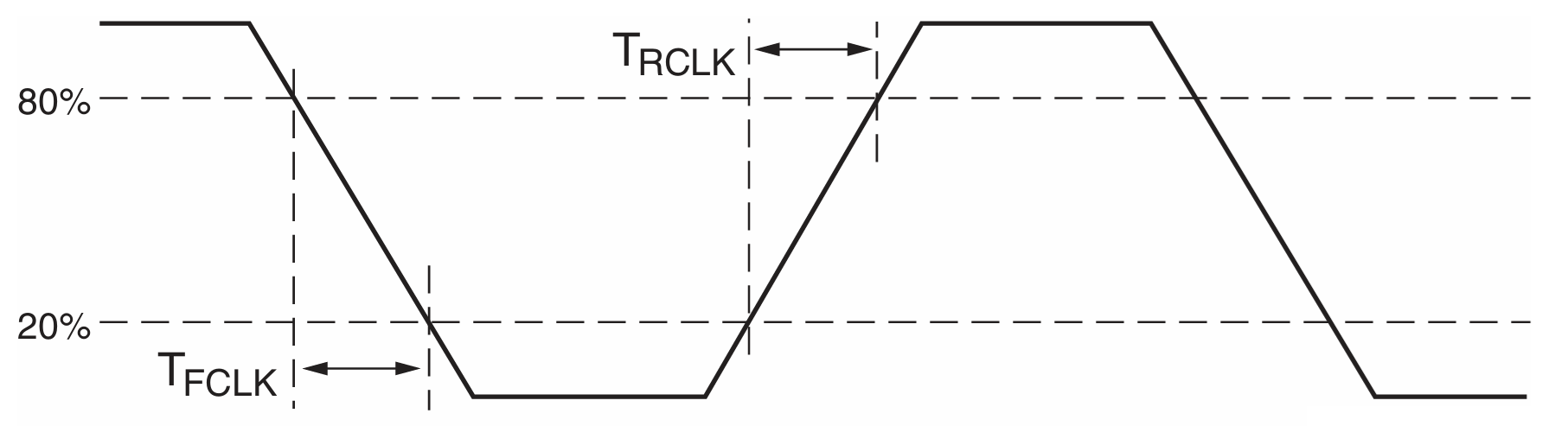

Referans Saat Zamanlama Parametreleri

Diyagram XC4VLX100-10FFG1148C için saatin yükselme ve düşme süresi ölçümlerini T'ye odaklanarak gösterir._RCLK (yükselme süresi) ve T_FCLK (düşme süresi) saat sinyalinin %20 ila %80 voltaj seviyeleri arasında.Saatin düşükten yükseğe ve yüksekten düşüğe ne kadar hızlı geçiş yaptığını gösterir; bu, zamanlama bütünlüğünü ve FPGA'nın güvenilir çalışmasını korumak için mükemmeldir.Bu kenarların hassas kontrolü, dahili mantık ve harici arayüzlerin doğru senkronizasyonunu sağlar.XC4VLX100-10FFG1148C'de, istikrarlı yüksek hız performansı ve sinyal bozulmasını en aza indirmek için uygun yükselme ve düşme sürelerini korumak önemlidir.

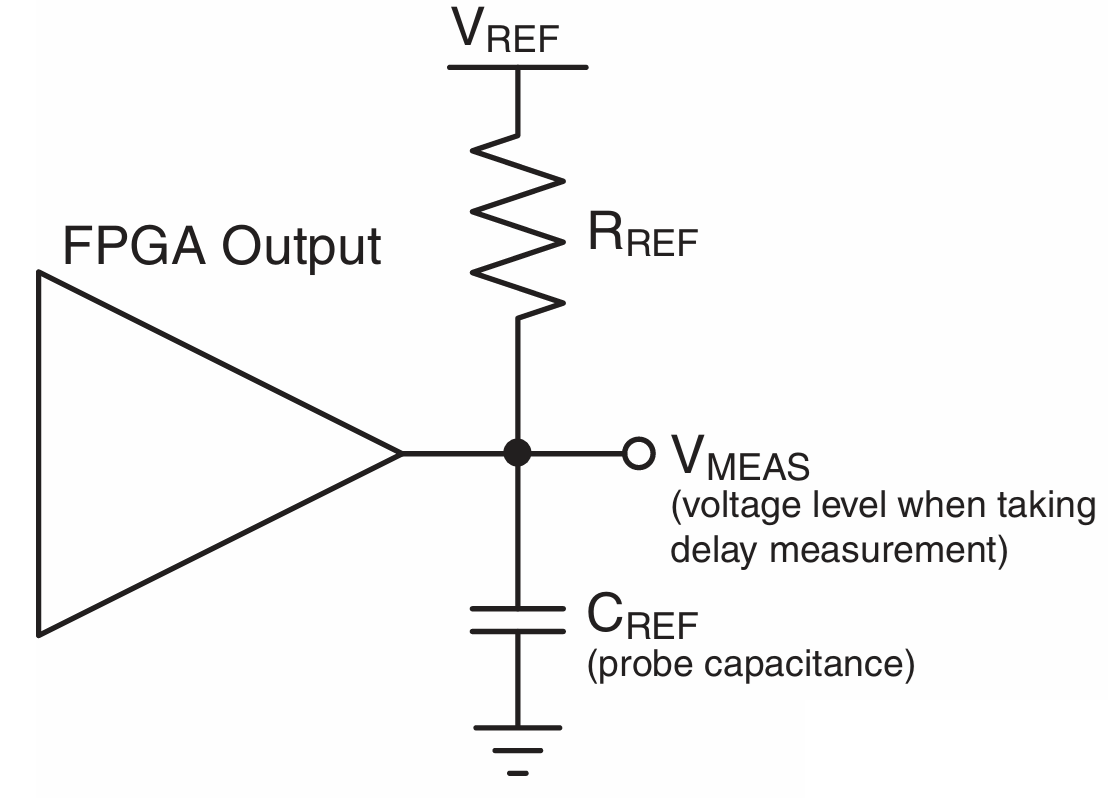

Genelleştirilmiş Test Kurulumu

Diyagram, XC4VLX100-10FFG1148C FPGA'nın çıkış gecikmelerini ve sinyal özelliklerini ölçmek için kullanılan genelleştirilmiş test kurulumunu göstermektedir.Bir referans direnci (R_REF) ve kapasitör (C_REF) FPGA çıkışına V ile bağlanır_ÖLÇÜM zamanlama ölçümlerinin alındığı voltaj seviyesini temsil eder.Bu standartlaştırılmış kurulum, farklı test ortamlarında sinyal geçiş gecikmelerinin tutarlı ve doğru bir şekilde ölçülmesini sağlar.XC4VLX100-10FFG1148C için bu, yüksek hızlı G/Ç performansını doğrulamak ve cihazın gerçek uygulamalarda zamanlama özelliklerini karşıladığından emin olmak açısından önemlidir.

XC4VLX100-10FFG1148C Teknik Özellikler

Tip	Parametre
Üretici	AMD/Xilinx
Seri	Virtex®-4 LX
Ambalajlama	Tepsi
Parça Durumu	Aktif
LAB/CLB sayısı	12288
Mantıksal Eleman/Hücre Sayısı	110592
Toplam RAM Bit Sayısı	4423680
G/Ç sayısı	768
Gerilim – Besleme	1,14 V ~ 1,26 V
Montaj Tipi	Yüzey Montajı
Çalışma Sıcaklığı	0 °C ~ 85 °C (TJ)
Paket / Kasa	1148-BBGA, FCBGA
Tedarikçi Cihaz Paketi	1148-FCPBGA (35×35)
Temel Ürün Numarası	XC4VLX100

XC4VLX100-10FFG1148C Uygulamaları

1. Dijital Sinyal İşleme (DSP) Sistemleri

XC4VLX100-10FFG1148C, geniş mantık kapasitesi ve yerleşik belleği sayesinde yüksek performanslı DSP algoritmalarının uygulanması için çok uygundur.Zaman içinde yoğun hesaplamaların üstesinden gelebilecek özel işleme hatları oluşturabilirsiniz.Bu onu görüntü işleme, radar sistemleri ve gelişmiş filtreleme gibi uygulamalar için ideal kılar.

2. Gömülü Sistem Hızlandırma

Esnek mimarisi sayesinde cihaz, protokol yönetimi, veri yolu yönetimi ve donanım aktarımı gibi gömülü sistem işlevlerini hızlandırmak için yaygın olarak kullanılıyor.Görevleri yazılımdan FPGA yapısına kaydırarak sistemin yanıt verme hızını artırır.Bu, tasarım esnekliğini korurken performansın optimize edilmesini sağlar.

3. İletişim ve Ağ Ekipmanları

FPGA'nın yüksek I/O sayısı ve işleme yetenekleri, onu anahtarlar, yönlendiriciler ve arayüz köprüleri dahil olmak üzere iletişim altyapısı için uygun hale getirir.Karmaşık ağ protokollerini ve yüksek bant genişliğine sahip veri akışlarını düşük gecikmeyle yönetebilir.Bu, onu omurga ağ iletişimi ve veri merkezi sistemleri için güvenilir bir seçim haline getirir.

4. Yüksek Hızlı Veri Toplama ve İşleme

XC4VLX100-10FFG1148C, enstrümantasyon ve bilimsel ekipman gibi hızlı veri yakalama ve işleme gerektiren uygulamalarda mükemmeldir.Gömülü belleği ve mantık kaynakları, hızlı ara belleğe alma ve paralel veri manipülasyonuna olanak tanır.Bu, ortamlardaki büyük veri hacimlerinin verimli şekilde işlenmesini sağlar.

XC4VLX100-10FFG1148C Benzer Parçalar

Şartname	XC4VLX100-10FFG1148C	XC4VLX100-10FFG1148I	XC4VLX100-11FFG1148C	XC4VLX100-10FF1148C	XC4VLX100-10FFG1513C	XC4VLX100-12FFG1148C
Üretici	Xilinx (AMD)	Xilinx (AMD)	Xilinx (AMD)	Xilinx (AMD)	Xilinx (AMD)	Xilinx (AMD)
Aile	Virtex-4 LX	Virtex-4 LX	Virtex-4 LX	Virtex-4 LX	Virtex-4 LX	Virtex-4 LX
Lojik Kapasite	110.592 hücre	110.592 hücre	110.592 hücre	110.592 hücre	110.592 hücre	110.592 hücre
Paket Tipi	FCBGA	FCBGA	FCBGA	FCBGA	FCBGA	FCBGA
Top Sayısı	1148	1148	1148	1148	1513	1148
Hız Derecesi	–10	–10	–11	–10	–10	–12
Sıcaklık Derecesi	Ticari (C)	Endüstriyel (I)	Ticari (C)	Ticari (C)	Ticari (C)	Ticari (C)
Çekirdek Gerilimi	1,2V	1,2V	1,2V	1,2V	1,2V	1,2V
Çalışma Sıcaklığı Aralığı	0 °C ila +85 °C	–40 °C ila +100 °C	0 °C ila +85 °C	0 °C ila +85 °C	0 °C ila +85 °C	0 °C ila +85 °C
Fark	Taban parçası, standart adet	Endüstriyel sıcaklık desteği	Daha yüksek hız derecesi	“G” işareti yok	Daha büyük paket, daha fazla G/Ç	Serideki en hızlı hız derecesi

XC4VLX100-10FFG1148C Programlama Adımları

XC4VLX100-10FFG1148C'yi programlamadan önce geliştirme ortamınızın ve yapılandırma dosyalarınızın doğru şekilde kurulduğundan emin olmanız gerekir.Cihaz birden fazla konfigürasyon modunu destekler, dolayısıyla doğru olanı erken seçmek, sorunsuz ve başarılı bir programlama süreci sağlar.

1. Cihazı Çalıştırın

Gerekli voltaj raylarını (VCCINT, VCCAUX ve VCC_CONFIG) kullanarak FPGA'ya güç uygulayarak başlayın.Herhangi bir konfigürasyona başlamadan önce bu gerilimlerin sabit seviyelere ulaştığından emin olmalısınız.Başlatma hatalarını önlemek için uygun güç sıralaması iyidir.

2. Yapılandırma Modunu Seçin

Daha sonra FPGA, hangi konfigürasyon yönteminin kullanılacağını belirlemek için MODE pinlerini INIT_B'nin yükselen kenarında örnekler.Kurulumunuza bağlı olarak JTAG, Slave Serial, Master Serial veya SelectMAP arasından seçim yapabilirsiniz.Bit akışının nasıl yükleneceğini kontrol ettiklerinden mod pinlerinin doğru ayarlandığından emin olun.

3. Cihazı Başlatın

FPGA, yapılandırma belleğini temizler ve başlatma sırasında bit akışı yüklemesine hazırlanır.Bu aşamada INIT_B, GWE ve GTS gibi sinyaller cihazı bilinen bir duruma getirmek için kullanılır.Devam etmeden önce tüm başlatma sinyallerinin beklendiği gibi davrandığından emin olmalısınız.

4. Bit Akışını Yükleyin

Seçtiğiniz arayüzü kullanarak artık yapılandırma bit akışını FPGA'ye aktarabilirsiniz.Örneğin, JTAG kullanılıyorsa, bit akışı seri olarak cihazın konfigürasyon belleğine kaydırılır.Başarılı programlama için doğru ve eksiksiz bit akışı aktarımı gereklidir.

5. Yapılandırma Sürecini Başlatın

Bit akışı tamamen yüklendikten sonra FPGA kaydırma modundan çıkar ve başlatma sırasını başlatır.Bir JSTART komutu veya eşdeğer bir işlem, cihazın konfigürasyonu tamamlamasını tetikler.FPGA'nın bu aşamayı kesintisiz tamamlamasına izin vermelisiniz.

6. Yapılandırmayı Tamamlayın ve Kullanıcı Moduna Girin

FPGA, CRC'yi kullanarak bit dizisi bütünlüğünü otomatik olarak kontrol eder ve geçerliyse DONE sinyalini onaylar.Bu gerçekleştiğinde kullanıcı mantığı devreye girer ve cihaz tasarımınıza göre çalışır.Bu noktada konfigürasyon işlemi tamamlanmıştır ve FPGA tamamen işlevseldir.

7. İsteğe Bağlı Doğrulama

Son olarak, yapılandırmanın başarılı olduğundan emin olmak için bir geri okuma veya doğrulama adımı gerçekleştirebilirsiniz.Bu, kullandığınız moda bağlı olarak JTAG veya SelectMAP aracılığıyla yapılabilir.İsteğe bağlı olmasına rağmen sistemlerin doğru programlamayı onaylaması önemle tavsiye edilir.

XC4VLX100-10FFG1148C Avantajları ve Dezavantajları

Avantajları

• Birçok 90 nm FPGA'ya kıyasla daha düşük genel güç tüketimi.

• Olgun ve istikrarlı bir tasarım ekosistemi tarafından desteklenir.

• Kendi nesli için güçlü performans-maliyet oranı.

• Modüler ASMBL mimarisi tasarım verimliliğini artırır.

• Köklü tasarımlar için güvenilir, kanıtlanmış platform.

Dezavantajları

• Gelecekte sınırlı desteğe sahip eski teknolojiye dayanmaktadır.

• Yeni ailelerde bulunan yüksek hızlı seri alıcı-vericilerden yoksundur.

• Modern FPGA'lere kıyasla daha düşük ölçeklenebilirlik ve esneklik.

• Ürünün yaşı nedeniyle olası kaynak bulma zorlukları.

• Yüksek kullanımda dikkatli güç ve termal yönetim gerektirir.

XC4VLX100-10FFG1148C Ambalaj Boyutları

Parametre	Boyutlar
Paket Tipi	FFG1148 (Flip-Chip İnce Adımlı BGA)
Top Sahası	1,00 mm
Paket Gövde Boyutu (L × G)	35,00 mm × 35,00 mm
Paket Gövde Boyutu (L × G, inç)	1,378 inç × 1,378 inç
Genel Paket Yüksekliği (A)	3,40 mm (tipik)
Genel Paket Yüksekliği (A, inç)	0,134 inç (tipik)
Vücut Boyutu Toleransı	±0,20 mm
Top Dizisi	34 × 34 (1,00 mm aralıklı ızgara)
Top Sayısı	1.148 top
Bilya Çapı (Nominal)	0,60 mm
Yüzey Kalınlığı (B)	~1,00 mm
Ayrılık Yüksekliği (A1)	0,40 mm (nominal)
Isı Sümüklüböcek / Metal Kapak Boyutu	~32 mm kare (tipik üst metal alan)
Montaj Tipi	Yüzey Montajı

XC4VLX100-10FFG1148C Üretici

XC4VLX100-10FFG1148C, tarafından üretilmiştir. Xilinxprogramlanabilir mantık cihazları alanında öncüdür.2022'de Xilinx, AMD (Gelişmiş Mikro Cihazlar), yüksek performanslı bilgi işlem ve uyarlanabilir teknolojilerdeki konumunu daha da güçlendiriyor.Bu birleşme, Xilinx'in FPGA uzmanlığını AMD'nin işlemci liderliğiyle birleştirerek XC4VLX100-10FFG1148C gibi ürünler için uzun vadeli sağlam destek ve yenilik sağlıyor.

Çözüm

XC4VLX100-10FFG1148C, büyük mantıksal hücre sayısı, esnek bellek mimarisi, geniş I/O yetenekleri ve kendi neslindeki sağlam performansıyla öne çıkıyor.Yüksek hızlı saatlamayı ve güvenilir sinyal bütünlüğünü destekleyerek DSP, ağ oluşturma ve gömülü sistemlerdeki zorlu uygulamalar için çok uygundur.Kanıtlanmış istikrar ve olgun bir ekosistem sunarken, eski teknolojiyi bazı ölçeklenebilirlik ve kaynak sınırlamalarıyla yansıtarak modern tasarımlar için dikkatli düşünmeyi önemli kılıyor.
