XC2S50-5TQG144I FPGA: Özellikler, özellikler, uygulamalar ve programlama kılavuzu

XC2S50-5TQG144i, AMD Xilinx'in Spartan-II ailesinden esnek ve güçlü bir FPGA (saha programlanabilir kapı dizisi).Özelleştirme, hız ve güvenilirlik gerektiren dijital projeler için tasarlanmıştır.Bu kılavuz, bu FPGA'nın özelliklerini, spesifikasyonlarını, programlama sürecini ve kullanımlarını en iyi şekilde nasıl yapacağınızı anlamanıza yardımcı olmak için açıklar.

Katalog

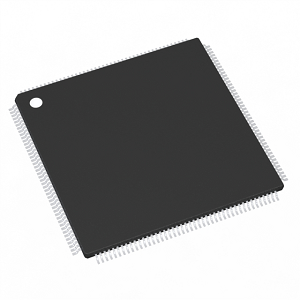

XC2S50-5TQG144I Genel Bakış

. XC2S50-5TQG144I esneklik ve performansa ihtiyaç duyan dijital projeler için tasarlanmış AMD Xilinx'ten bir Spartan-II FPGA'dır.50.000 sistem kapısı ve 1.728 mantık hücresi vardır, bu da karmaşık görevleri yerine getirmesine izin verir.Çip, 384 yapılandırılabilir mantık bloğu (CLB) ve 32.768 RAM biti içerir, bu da iyi bir bellek ve işleme gücü sağlar.92 giriş/çıkış (G/Ç) pimleri ile diğer bileşenlere kolayca bağlanabilir.Kompakt ve kullanımı kolay olan 144 pimli ince dörtlü düz bir pakette (TQFP) gelir.FPGA 2.5V üzerinde çalışır (2.375V ila 2.625V güvenli aralığında) ve -40 ° C ile +100 ° C arasındaki sıcaklıklarda iyi çalışır.Bu Spartan-II FPGA, 0.18 mikron teknolojisi ile yapılır, bu da onu verimli ve güvenilir hale getirir.Programlanabilir, yani işlevlerini gerektiği gibi güncelleyebilirsiniz.

Maliyet etkin, yüksek performanslı bir çözüm için, bizimle toplu bir sipariş vermek, üstün kaliteyi sağlayan en uygun seçimdir.

XC2S50-5TQG144I CAD modelleri

Xc2s50-5tqg144i sembolü

XC2S50-5TQG144I Ayak İzi

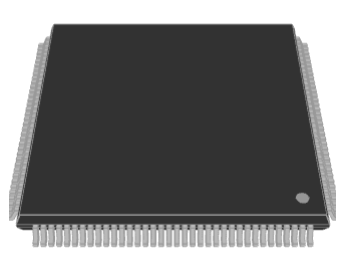

XC2S50-5TQG144I 3D Model

XC2S50-5TQG144I özellikleri

• Sistem kapıları: XC2S50-5TQG144I FPGA yaklaşık 50.000 sistem kapısı sunuyor.Bu, önemli miktarda mantık işleme özelliği gerektiren karmaşık dijital tasarımları ve uygulamaları desteklemesini sağlar.

• Mantık hücreleri: Bu cihaz, karmaşık mantık konfigürasyonlarının uygulanmasını ve FPGA içinde çeşitli dijital işlevler oluşturmayı kolaylaştıran 1.728 mantık hücresi içerir.

• Yapılandırılabilir Mantık Blokları (CLBS): FPGA'nın mantığının temelini oluşturan 384 yapılandırılabilir mantık bloğu (CLBS) bulunur.Bu bloklar, cihazın genel çok yönlülüğünü artırarak belirli tasarım gereksinimlerini karşılayacak şekilde programlanabilir ve yeniden yapılandırılabilir.

• Veri deposu: FPGA, veri manipülasyonu ve geçici veri depolama içeren görevler için verimli veri depolama ve geri alma özellikleri sunan 32.768 bit dahili RAM ile donatılmıştır.

• G/Ç pimleri: 92 G/Ç pimleriyle, XC2S50-5TQG144i, kapsamlı sistem entegrasyonu için bir sistemdeki diğer cihazlar ve bileşenlerle arayüz oluşturmasına izin veren geniş bir harici bağlantı sağlar.

• Çalışma voltajı: Cihaz, 2.375V ila 2.625V arasında kabul edilebilir bir aralıkla 2.5V'lik bir nominal voltajda çalışır.Bu voltaj aralığı, çeşitli elektrik koşullarında sabit çalışmanın ve güvenilir performansın sağlanmasına yardımcı olur.

• Sıcaklık aralığı: XC2S50-5TQG144i, -40 ° C'den +100 ° C'ye kadar geniş bir sıcaklık aralığında etkili bir şekilde çalışacak şekilde tasarlanmıştır, bu da zorlu termal koşullara sahip ortamlarda dağıtım için uygun hale getirir.

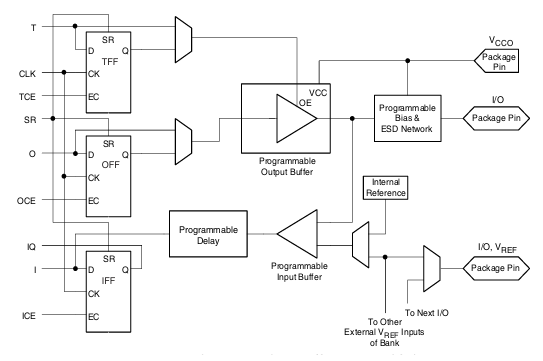

XC2S50-5TQG144I Blok Diyagramı

Diyagram, sinyallerin nasıl girip çıktığını gösterir. XC2S50-5TQG144I FPGA.Chip'in diğer bileşenlerle iletişim kurmak için giriş ve çıkış sinyallerini nasıl işlediğini açıklar.Üzerinde çıkış tarafı , sinyaller FPGA'nın içinden gelir ve parmak arası terlik adı verilen depolama birimlerinden geçer.Bu parmak arası terlikler verileri tutar ve sinyallerin doğru zamanda değişiminden emin olur.Daha sonra sinyaller, sinyalin ne kadar güçlü olduğunu ayarlayan ve ne kadar hızlı değiştiğini kontrol eden programlanabilir bir çıkış tamponundan geçer.Ayrıca çıktının etkin olup olmayacağına veya kalmayacağına karar veren bir anahtar (OE kontrolü) vardır.Bir koruma devresi, sinyal diğer cihazlara bağlanan G/Ç pimlerine ulaşmadan önce statik elektrikten kaynaklanan hasarı önler.Üzerinde giriş tarafı, dışarıdan gelen sinyaller, FPGA'nın içine göndermeden önce işleyen programlanabilir giriş arabelleğinden girer.Programlanabilir bir gecikme ünitesi, her şey senkronize kalacak şekilde sinyal zamanlamasını ayarlamaya yardımcı olur.FPGA ayrıca farklı voltaj seviyelerine uymak için dahili referans voltajı (VREF) kullanabilir, bu da farklı devre türleriyle çalışmayı kolaylaştırır.Bazı G/Ç pimleri, sinyalleri sabit tutmak için bu voltaj referansını paylaşır.Bu tasarım, FPGA'nın sinyalleri verimli bir şekilde yönetmesine yardımcı olarak farklı elektronik bileşenlerle uygun zamanlama, koruma ve uyumluluk sağlar.

XC2S50-5TQG144I Spesifikasyonlar

Tip	Parametre
Üretici	AMD XILINX
Seri	Spartan® II
Ambalajlama	Tepsi
Parça durumu	Modası geçmiş
Laboratuvar sayısı/CLB'ler	384
Mantık öğelerinin/hücre sayısı	1728
Toplam RAM BITS	32.768
G/Ç sayısı	92
Kapı Sayısı	50.000
Voltaj - besleme	2.375V ~ 2.625V
Montaj türü	Yüzey montajı
Çalışma sıcaklığı	-40 ° C ~ 100 ° C (TJ)
Paket / Dava	144-LQFP
Tedarikçi Cihaz Paketi	144-TQFP (20x20)
Temel Ürün Numarası	XC2S50

XC2S50-5TQG144I Uygulamalar

Gömülü sistemler

Gömülü sistemlerde, XC2S50-5TQG144i, mikrodenetleyici tabanlı uygulamalar için gerekli mantığı sağlar.İşlevselliği ve duyarlılığı artırmak için otomotiv elektroniği, taşınabilir cihazlar ve küçük ölçekli robotiklerde yaygın olarak kullanılır.

Sinyal işleme

FPGA, paralel işlemeyi gerçekleştirme yeteneğinin gerekli olduğu sinyal işleme görevlerinde mükemmeldir.Ses ve video işleme, telekomünikasyon ve veri analizi için idealdir, beygir gücü karmaşık algoritmaları ve yüksek hızlı veri akışlarını işlemek için sağlar.

Endüstriyel kontrol sistemleri

Endüstriyel kontrol sistemleri, bu FPGA'nın sağlamlığından ve programlanabilirliğinden yararlanarak işlem kontrolü, makine otomasyonu ve sistem izleme gibi uygulamalar için uygun hale getirir.Güvenilirliği, hassasiyet ve operasyonel istikrar gerektiren ortamlarda tutarlı performans sağlar.

İletişim sistemleri

İletişim sistemlerinde, XC2S50-5TQG144i, veri iletimini ve alımını yönetmeye, sinyal modülasyonu ve demodülasyonu, protokol dönüştürme ve ağ yönlendirme gibi destek faaliyetlerini desteklemeye yardımcı olur.Uyarlanabilirliği, telekomünikasyon altyapılarının ve ortaya çıkan kablosuz teknolojilerin gelişmesinde anahtardır.

Prototipleme ve Geliştirme

FPGA ayrıca dijital devreleri prototipleme için yaygın olarak kullanılır.Birçoğu, özellikle karmaşık ASIC ve özel çip tasarım projelerinde, nihai üretimden önce fikirlerini test etmek ve geliştirmek için kullanıyor.Bu yetenek, kavramdan pazara giden yolu hızlandırarak geliştirme süresini ve maliyetlerini azaltır.

XC2S50-5TQG144I Benzer Parçalar

• XC2S50-5TQ144I

• XC2S50-5PQ208C

• XC2S50-6PQ208C

XC2S50-5TQG144I Avantajları

Maliyet etkinliği

XC2S50-5TQG144i, uygun fiyatları için öne çıkıyor ve rekabet eden birçok FPGA'dan daha fazla özellik sunuyor.Bu maliyet etkinliği, gelişmiş süreç teknolojisi ve verimli bir mimari ile elde edilir ve bu da maliyete duyarlı pazarlarda daha geniş konuşlandırma sağlar.

Yüksek performanslı G/Ç ve ambalaj

Bu FPGA, çok çeşitli G/Ç standartlarını destekler ve çeşitli maliyet etkin ambalaj seçeneklerinde mevcuttur.Bu özellikler, cihazın performansdan ödün vermeden birden fazla uygulamaya entegre edilmesini sağlar, bu da arayüz çok yönlülüğü ve fiziksel kısıtlamaların faktörler olduğu hem üst düzey hem de hacim güdümlü pazarlar için idealdir.

Sistem düzeyinde özellikler

Dağıtılmış RAM ve yapılandırılabilir blok RAM gibi gelişmiş bellek yönetimi özellikleri ile donatılmış XC2S50-5TQG144I, veri işleme verimliliğini artırır.Bu özellikler, sistemin genel performansını ve ölçeklenebilirliğini artırarak karmaşık veri depolama ve işleme görevlerini kolaylaştırır.

Yeniden programlanabilirlik

XC2S50-5TQG144i'nin yeniden programlanabilirliği, geliştirme aşamasında faydalı olan konfigürasyonunda sınırsız değişikliklere izin verir.Bu esneklik, ek donanım maliyetleri olmadan, yeniliği teşvik etmeden ve nihai ürüne süreyi azaltmadan tasarımların yinelemeli güncellemelerle hassaslaştırılmasını sağlar.

XC2S50-5TQG144I Programlama Adımları

AMD Xilinx'in Spartan-II serisinden XC2S50-5TQG144i FPGA'nın programlanması, bir dijital tasarımı etkili bir şekilde fonksiyonel bir FPGA konfigürasyonuna dönüştürmek için tasarlanmış yapılandırılmış bir dizi adım içerir.İşte programlama sürecinde size yardımcı olacak entegre ve ayrıntılı bir rehber:

1. Tasarım girişi

VHDL veya Verilog gibi bir Donanım Açıklama Dili (HDL) kullanarak dijital mantığınızı oluşturduğunuz tasarım giriş aşaması ile başlayın.Bu ilk adım, FPGA'da uygulamak istediğiniz işlevselliği ve mantığı detaylandırmayı içerir.Tasarımınızın kesin olması ve başarılı sentez ve uygulama sağlamak için amaçlanan işlemleri doğru bir şekilde temsil etmesi gerekir.

2. Sentez

Sentez adımında, HDL kodunuzu bir netliste dönüştürmek için bir sentez aracı kullanın.Netlist, tasarımınızın, kapılar ve parmak arası terlikler gibi çeşitli birbirine bağlı mantıksal öğeleri içeren bir formatta dökümüdür.Bu süreç, teorik tasarımınızı FPGA'nın anlayabileceği ve uygulayabileceği pratik bir plana çevirir.

3. Uygulama

Uygulama birkaç alt adım içerir: eşleme, yerleştirme ve yönlendirme.Eşleme Netlistinizin öğelerini FPGA içindeki belirli mantık bloklarına atar.Yerleştirme, performansı ve kaynak kullanımını optimize etmek için bu blokların fiziksel konumlarını FPGA çipinde belirler.Yönlendirme, bu blokları FPGA’nın programlanabilir ara bağlantı kaynakları aracılığıyla bağlar.Bu aşama, tasarımın tüm fiziksel ve performans kısıtlamalarını karşılamasını sağlar.

4. Kısıtlama Tanımı

Tasarım işlemi sırasında kısıtlamaların tanımlanması gerekir.Kısıtlamalar, zamanlama (FPGA'nın ne kadar hızlı çalışması gerektiği) ve PIN atamaları (FPGA'daki pimlerin donanımınızın farklı bölümlerine bağlanacağı) gibi gereksinimleri belirleyerek uygulama araçlarına rehberlik eder.Bunlar, belirli operasyonel standartları karşılamak için tasarımın ince ayarlanmasına yardımcı olan bir kullanıcı kısıtlamaları dosyasında (UCF) ifade edilir.

5. Bitstream Nesil

Tasarımınız uygulama aşamasından başarıyla geçtikten sonra, bir sonraki adım bir Bitstream dosyası oluşturmaktır.Bu dosya, tasarımı yürütmek için FPGA'nın ihtiyaç duyduğu tüm yapılandırma verilerini içerir.Bitstream, FPGA'nın tam, programlanmış durumunu temsil eden programlama işleminin nihai çıktısıdır.

6. Cihaz Programlaması

Son adım, bit akışı, kurulumunuza bağlı olarak çeşitli yapılandırma modları kullanılarak yapılabilen XC2S50-5TQG144i FPGA'ya yüklemektir.İçinde Master seri modu, FPGA, ekli bir seri balodan (programlanabilir salt okunur bellek) yapılandırma verilerini özerk olarak okur. Köle seri modu Mikrodenetleyici gibi harici bir ana cihazın FPGA yapılandırma verilerini seri olarak beslemesine izin verir. Köle paralel modu Harici bir ana cihazdan paralel olarak yapılandırma verileri sağlayarak yüksek hızlı programlamayı sağlar.Son olarak, Sınır Taraması (JTAG) Modu Hem programlama hem de test için JTAG arayüzünü kullanır, bu da yinelemeli hata ayıklama ve doğrulama için geliştirme sırasında yararlıdır.

XC2S50-5TQG144I Ambalaj Boyutları

. XC2S50-5TQG144I Xilinx'in Spartan-II ailesinden bir alanda programlanabilir kapı dizisi (FPGA) 144 pimli İnce Dörtlü Düz Paket (TQFP) Paketi.Bu paket önlemler 20 mm x 20 mm.

XC2S50-5TQG144I Üretici

XC2S50-5TQG144i, AMD Xilinx tarafından üretilen Spartan-II ailesinden bir FPGA'dır.Xilinx, şimdi bir parçası AMD, FPGA, uyarlanabilir SOCS ve diğer programlanabilir mantık cihazlarında uzmanlaşmış önde gelen bir yarı iletken şirkettir.XC2S50-5TQG144i, başlangıçta Xilinx Spartan-II serisi altında geliştirildi, yüksek performanslı ancak uygun maliyetli uygulamalar için tasarlanmış 50.000 sistem kapısı ve 1.728 mantık hücresi sunuyor.Xilinx'in AMD tarafından satın alınmasıyla şirket, yeni FPGA mimarilerini ilerletirken Spartan-II serisi gibi eski ürünleri desteklemeye devam ediyor.Bununla birlikte, XC2S50-5TQG144i, eski nesil bir FPGA'dır ve AMD Xilinx, daha gelişmiş FPGA ailelerine odaklandığından nihai eskimeyle karşılaşabilir.

Çözüm

XC2S50-5TQG144i FPGA, harika performans ve esneklik sunan uygun maliyetli ve yeniden programlanabilir bir çiptir.Yüksek hızlı işleme ve güçlü bağlantı seçenekleri nedeniyle gömülü sistemlerde, endüstriyel makinelerde ve iletişim ağlarında yaygın olarak kullanılmaktadır.Programlama ve güncelleme yeteneği ile bu FPGA, son üretimden önce yeni fikirlerin test edilmesine ve geliştirilmesine yardımcı olur.Daha yeni FPGA'lar mevcut olsa da, bu model güvenilir ve uygun fiyatlı bir FPGA çözümü gerektiren projeler için sağlam bir seçim olmaya devam etmektedir.Bu kılavuz, FPGA’nın özellikleri, kullanımları ve programlama sürecine açık ve basit bir genel bakış sunarak onu herkes için değerli bir kaynak haline getirir.
