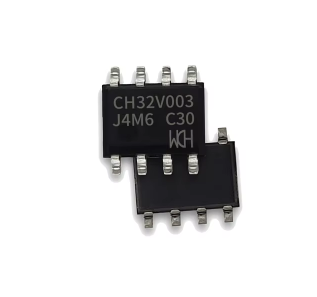

Neden CH32V003, 32 bit genel amaçlı RISC-V MCU'ya gitmek?

Qingke RISC-V2A mimarisi üzerine inşa edilen CH32V003 mikrodenetleyici, modern endüstriyel ve tüketici uygulamaları için çok yönlü ve verimli bir çözüm sunar.48MHz'e kadar çalışan performans ve güç verimliliğini, uyarlanabilir voltaj uyumluluğu, 10 bit ADC, zamanlayıcılar, bir DMA denetleyicisi ve operasyonel amplifikatör karşılaştırıcı gibi entegre bileşenlerle birleştirir.USART, I2C ve SPI arayüzlerini destekleyen, geniş voltaj aralıkları (3.3V/5V) ve -40 ° C ila 85 ° C sıcaklıklarında büyür ve zorlu ortamlarda direnç sağlar.Şık tüketici elektroniğinden sağlam endüstriyel sistemlere kadar değişen uygulamalar için ideal olan CH32V003, tasarımı basitleştirir ve uygun maliyetli, güvenilir performans sunar.

Katalog

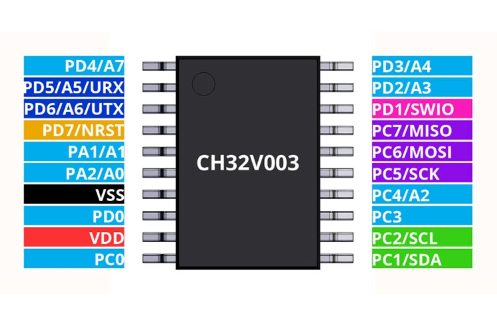

Pin yapılandırması

Pin hayır				Pin adı	Pim türü	Ana işlev (sıfırladıktan sonra)	Varsayılan alternatif işlevler	Yeniden yapma İşlev
Sopa	TSSOP	QFN20	SOP8
	-	0	-	VSS	P	VSS	-	Tietr_2/t1ch4_3
8	1	18	8	PD4	1/o/a	PD4	UCK/T2CHIETR1/A7/ Opo	T2ch4_3/urx_2
9	2	19	8	PD5	G/Ç/A	PD5	UTX/A5	T2CH3_3/Utx_2
10	3	20	1	PD6	G/Ç/A	PD6	Urx/a6	T2CH3_3/Utx_2
11	4	1	-	PD7	G/Ç/A	PD7	NRST/T2CH4/OPP1	UCK_1/UCK_2/T2CH4_2
12	5	2	1	PA1	G/Ç/A	PA1	TICH2/A1/OPN0	OSCI/TICH2_2
13	6	3	3	PA2	G/Ç/A	PA2	Tich2n/A0/Oppo	OSCO/AETR2_1/TICH2N_2
14	7	4	2	VSS	P	VSS	-	-
-	8	5	-	PD0	G/Ç/A	PD0	Tichin/opn1	SDA_1/Utx_1/Tichin_2
15	9	6	4	VDD	P	VDD	-	-
16	10	7	-	PC0	G/Ç	PC0	T2CH3	NSS_1/Utx_3/T2CH3_2/T1CH3_1
1	11	8	5	PC1	G/Ç/FT	PC1	SDA/NSS	T1bkin_1/t2ch4_1/t2ch1etr (2) _2
2	12	9	6	PC2	G/Ç/FT	PC2	Scl/urts/t1bkin	Aetr_1/t2ch2_1/t1etr_3/urts_1/t1bkin_2
3	13	10	-	PC3	G/Ç	PC3	Tich3	T1CH1N_1/UCTS_1/T1CH3_2/T1CH1N_3
4	14	11	7	PC4	G/Ç/A	PC4	Tich4/MCO/A2	T1CH2N_1/T1CH4_2/TICH1_3
-	15	12	-	PC5	G/Ç/FT	PC5	SCK/T1etr	/Scl_3/uck_3/t1etr_1/t1ch3_3/sck_1
5	16	13	-	PC6	G/Ç/FT	PC6	Mosi	T1CH1_1/UCTS_2/SDA_2/SDA_3/UCTS_3/T1CH3N_3/MOSI_1
6	17	14	-	PC7	G/Ç	PC7	Miso	Tich2_1/urts_2/t2ch2_3/urts_3/t1ch2_3/miso_1
7	18	15	8	PD1	G/Ç/A	PD1	SWIO/T1CH3N/AETR2	Scl_1/urx_1/t1ch3n_1/t1ch3n_2
-	19	16	-	PD2	G/Ç/A	PD2	TICH1/A3	T2CH3_1/T1CH2N_3/T1CH1_2
-	20	17	-	PD3	G/Ç/A	PD3	A4/T2CH2/AETR/UCTS	T2CH2_2/T1CH4_1

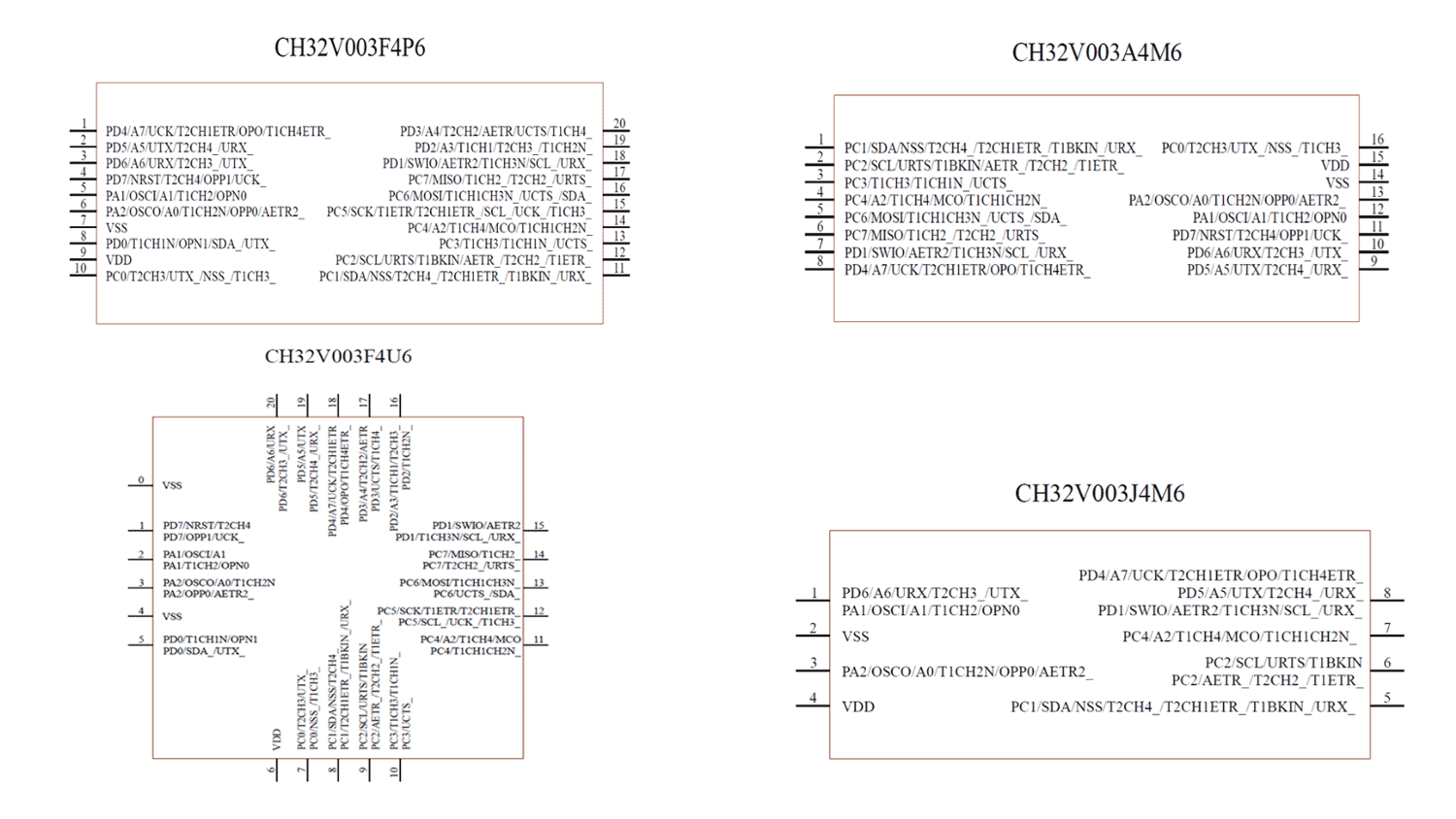

Diğer paketler

• ch32v003f4p6

• CH32V003A4M6

• CH32V003F4U6

• ch32v003j4m6

CH32V003'ün özellikleri

Kategori	Detaylar
Çekirdek	Qingke 32 bit RISC-V Core, RV32EC Öğretim Seti
	Hızlı Programlanabilir Kesme Denetleyicisi + Donanım Kesme Yığını
	2 seviyeli kesme yuvalamasını destekler
	Sistem Ana Frekansı: 48 MHz
Hafıza	2KB Uçucu Veri Depolama Alanı (SRAM)
	16KB program belleği (CodeFlash)
	1920b Bootloader
	64B Korsan Olmayan Sistem Yapılandırma Belleği
	64B kullanıcı tanımlı bellek
Güç Yönetimi ve Düşük Güç Tüketimi	Sistem Güç Kaynağı VDD: 3.3V veya 5V
	Düşük güç modları: uyku, bekleme
Saat ve Sıfırlama	Dahili fabrika kaplı 24MHz RC Osilatör
	Yerleşik 128kHz RC Osilatör
	Yüksek hızlı harici 4 ~ 25MHz osilatör
	Güç Açma/Aşağı Sıfırlama, Programlanabilir Voltaj Dedektörü
DMA denetleyicisi	1 grup 1 kanallı genel amaçlı DMA denetleyicisi
Halka tamponu	7 kanal, TIMX/ADC/USART/I2C/SPI'yi destekler
Analog özellikler	1 grup OPA ve karşılaştırıcı: ADC ve TIM2
	1 grup 10 bit ADC
	Analog giriş aralığı: 0 ~ VDD
	8 harici sinyal + 2 dahili sinyal
	Harici gecikmeli tetiklemeyi destekler
Zamanlayıcılar	1 16-bit Gelişmiş Kontrol Zamanlayıcısı: Ölü Bölge Kontrolü, Acil Fren, PWM tamamlayıcı çıktı
	1 16 bit genel amaçlı zamanlayıcı: giriş yakalama/çıktı Karşılaştırma/PWM/Nabız sayımı
	2 Watchdog Zamanlayıcıları (Bağımsız ve Pencere Bekçisi)
	Systick: 32 bit sayacı
İletişim Arayüzleri	1 USART arayüzü
	1 I2C arayüzü
	1 SPI arayüzü
GPIO Limanı	3 grup GPIO bağlantı noktası, 18 G/Ç bağlantı noktası
	Haritalar 1 Harici Kesme
Güvenlik Özellikleri	64 bit benzersiz kimlik
Hata Ayıklama Modu	1 telli seri hata ayıklama arayüzü (SDI)
Paket Seçenekleri	SOP, TSSOP veya QFN

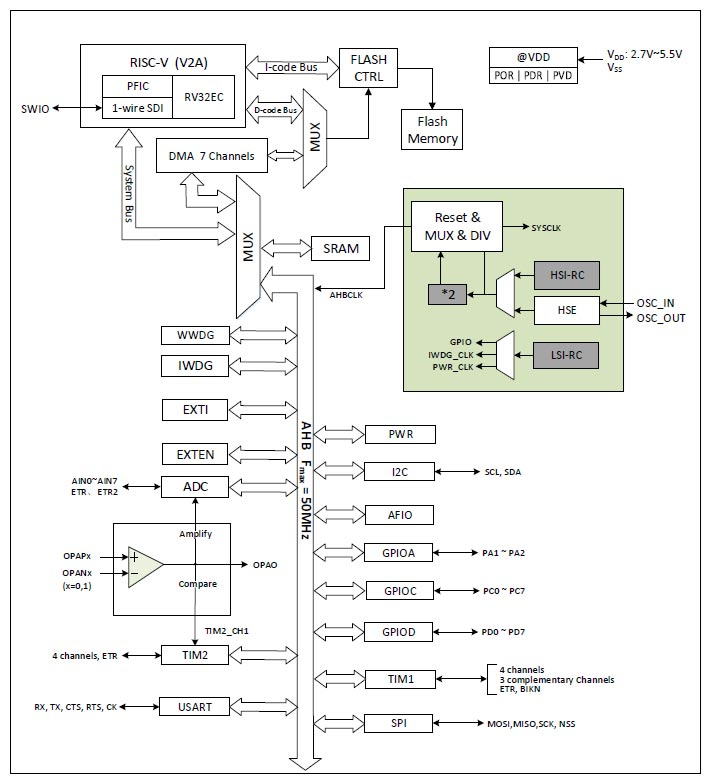

İç blok diyagramı

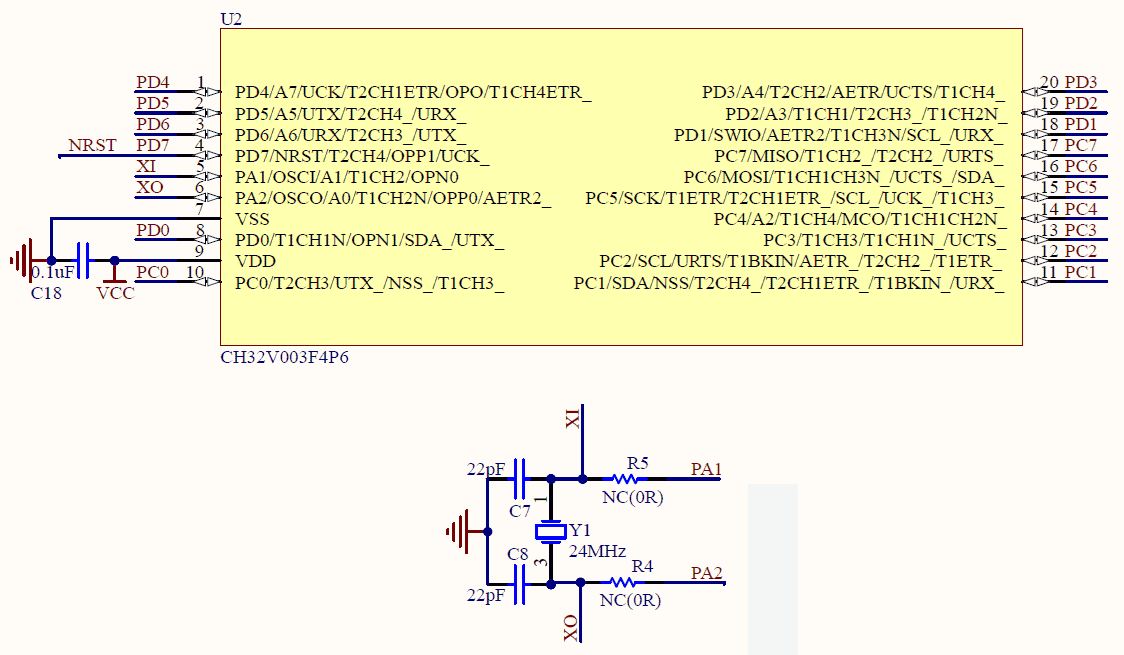

CH32V003 mikrodenetleyicisinin dahil edilmesi

CH32V003 mikrodenetleyici, kesintisiz entegrasyona odaklanarak verimli dağıtım için minimal bir bileşen kümesi gerektirir.Bu basit tasarım yaklaşımı, aerodinamik uygulamanın istendiği senaryolarda çekiciliğini vurgulamaktadır.İlk işlemler için, mikrodenetleyici, dış kristallere olan ihtiyacı ortadan kaldıran bir dahili RC osilatörü kullanır.Bu husus sadece bileşen sayısını azaltmakla kalmaz, aynı zamanda maliyetleri düşürürken kart tasarımını da basitleştirir.

Düzen bağlamında, mikro denetleyici ve periferik cihazlar arasındaki iz uzunluklarını azaltma gibi yönleri hesaba katarak PCB tasarımını optimize etmeye odaklanmalısınız.Pratik içgörüler, sinyal bütünlüğünün ve etkili güç dağıtımının önceliklendirilmesinin sistemin genel performansını ve güvenilirliğini arttırdığını göstermektedir.

CH32V003 kullanarak sistemler oluştururken, doğal özelliklerinden yararlanmak farklı avantajlar sunar.Örneğin, iç osilatörün kullanılması, bu tür rahatsızlıklara duyarlı ortamlarda önemli olan elektromanyetik parazitin azaltılmasına katkıda bulunabilir.Ayrıca, kesin hassas zamanlama bir öncelik değilse, harici bir kristali atlamak, sıcaklık değişikliklerinden etkilenen mekanik stres ve frekans varyasyonlarına daha az duyarlı tasarımlara yol açar.

CH32V003 uygulamaları

CH32V003, çoğunlukla USB oyun ve kontrolörleri gibi bütçeye duyarlı tüketici elektroniği söz konusu olduğunda, çeşitli senaryolarda geniş bir çekicilik bulur.Şık tasarımı ve etkili işlevselliği, kompaktlık ve verimli enerji kullanımına öncelik veren bu aletlerin ihtiyaçlarını iyi karşılamaktadır.

Tüketici Elektroniği

Tüketici elektroniğinin rekabetçi manzarasında, CH32V003 dikkate değer bir bileşen olarak ortaya çıkar.Çeşitli cihazlar, gelişmiş deneyimler ve arzunuz sunma yeteneklerini kullanır.

• USB Gamepads: Kesintisiz etkileşim gerektiren oyun kontrolleri için CH32V003 sağlam işleme gücü sunar.Bu güç, sürükleyici bir oyun deneyimi için dinamik olan düzgün komut yürütme sağlar.Bu mikrodenetleyiciyi entegre ederek duyarlı ve uzun ömürlü, beklentiler olan cihazlar arayabilirsiniz.

• Uzaktan kumanda: Akıllı ev sistemlerinden eğlence merkezlerine kadar uzaktan kumanda, CH32V003 gibi etkili mikrodenetleyiciler gerektirir.Küçük boyutu, çağdaş arasında popüler olan şık ve ergonomik tasarımlara katılmayı destekler.Bu tür entegrasyon, modern işlevsellik arzularınızı karşılayarak faydalı ve konforun birleşmesini sağlar.

Endüstriyel Arayüz Uygulamaları

Tüketici merkezli uygulamaların ötesinde, CH32V003'ün uyarlanabilirliği, güvenilir veri yönetimi ve kontrol yetenekleri gerektiren endüstriyel alanlarda avantajlıdır.Performansın büyük olduğu ancak bütçelerin sıkı olduğu senaryolarda, kullanımı stratejik faydalar sağlar.

• İzleme Sistemleri: Sabit performans ve düşük enerji kullanımının ciddi olduğu izleme sistemleri alanında, CH32V003'ü dahil etmek operasyonel başarıya ulaşmayı destekler.Çeşitli sensörler ve iletişim protokolleri ile uyumluluğu çok yönlülüğünü ve geniş uygulama spektrumunu vurgular.

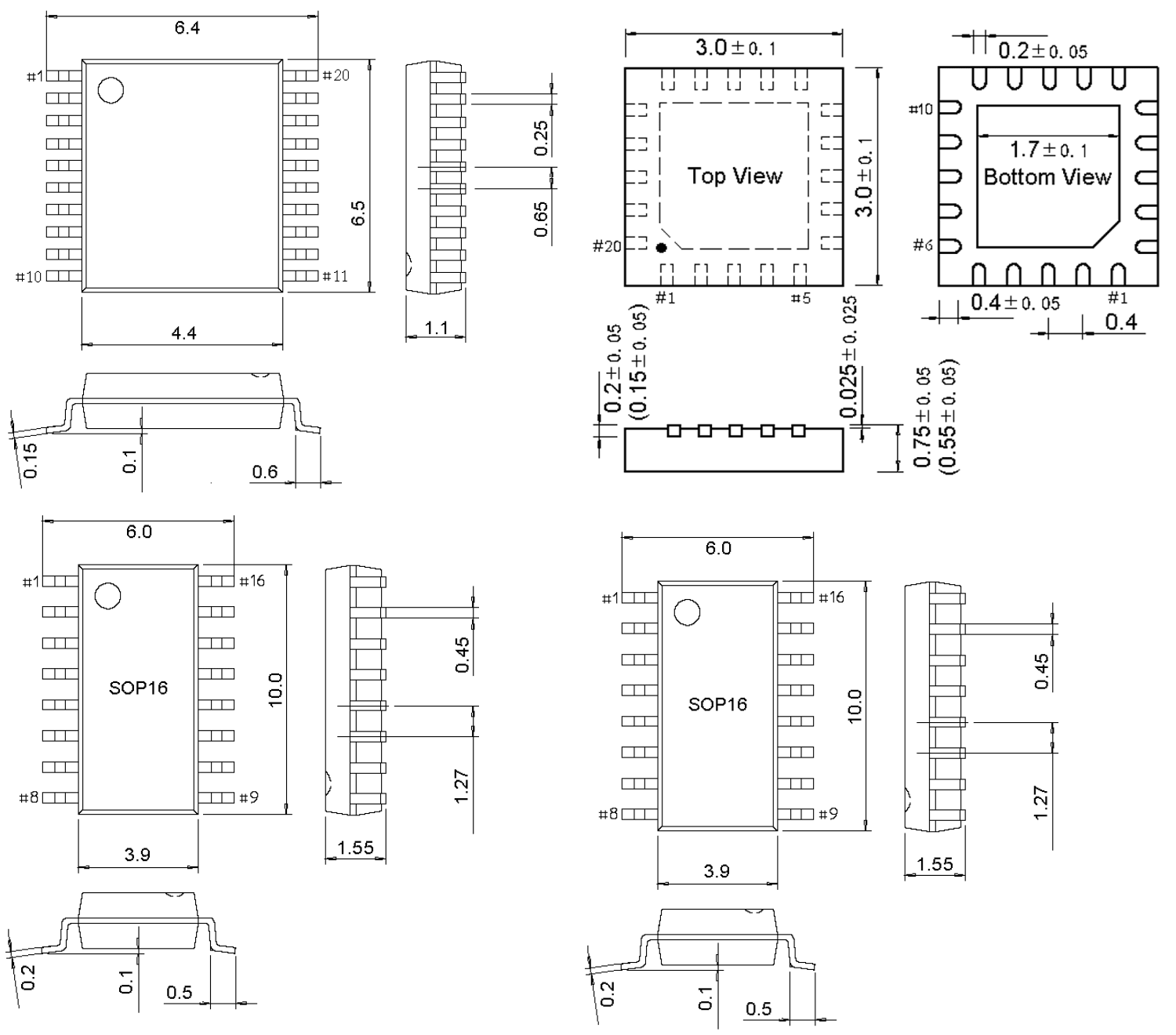

CH32V003'ün 2D model ve boyutları
