Güç İnvertörü Nedir?Nasıl Çalışır, Türleri, Bileşenleri ve Uygulamaları

Güç çevirici, yaygın olarak kullanılan elektrikli cihazları çalıştırabilmeniz için DC gücünü AC gücüne dönüştürmenize olanak tanır.Nasıl çalıştığını anlamak için temel bileşenlerini, çalışma prensibini, türlerini, özelliklerini, avantajlarını, sınırlamalarını ve uygulamalarını bilmeniz gerekir.Ayrıca güç invertörlerinin UPS sistemleri ve dönüştürücüler gibi cihazlardan ne kadar farklı olduğunu da göreceksiniz.Sonunda ihtiyaçlarınız için doğru invertörü seçmenin temel faktörlerini anlayacaksınız.

Katalog

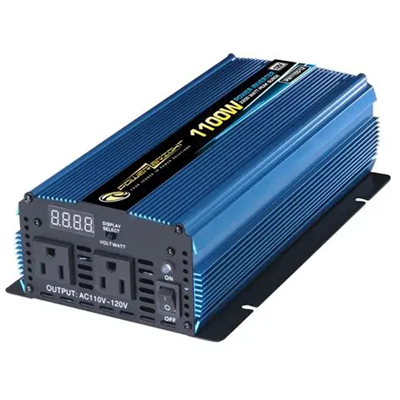

Şekil 1. Taşınabilir Güç Çevirici

Güç İnvertörü Nedir?

Güç çevirici, doğru akımı (DC) alternatif akıma (AC) dönüştüren elektronik bir cihazdır.DC gücü genellikle piller, güneş panelleri veya araç elektrik sistemleri gibi kaynaklardan gelirken AC gücü çoğu ev aleti ve duvar prizi tarafından kullanılan standart formdur.Bir güç çeviricinin temel amacı, DC elektriğini AC ile çalışan ekipman için kullanılabilir hale getirmektir.Basit bir ifadeyle, bir DC güç kaynağı ile günlük AC cihazları arasında bir köprü görevi görür.Bu işlevi nedeniyle güç invertörleri, depolanan veya şebekeden bağımsız elektriğin standart elektrik yüklerini çalıştırması gereken her yerde yaygın olarak kullanılır.

Güç Çeviricinin Ana Bileşenleri

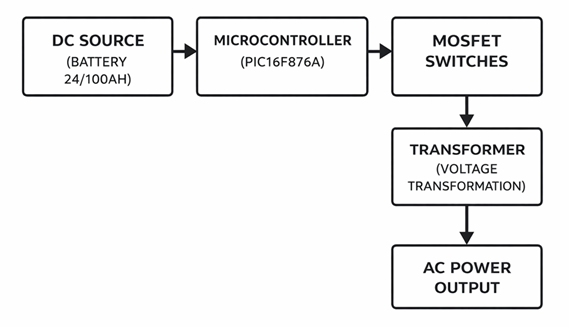

Şekil 2. Güç Çeviricinin Ana Bileşenleri

• DC Kaynağı

Bu, invertörün giriş güç kaynağıdır.İnvertörün alternatif akıma dönüştüreceği doğru akım elektriğini sağlar.Çoğu sistemde DC kaynağı, taşınabilir, yedek veya şebekeden bağımsız kullanım için enerji depolayan bir akü bankasıdır.

• Mikrodenetleyici

Bu kısım invertörün kontrol kısmı olarak görev yapar.Zamanlama sinyallerini yönetir ve anahtarlama aşamasının nasıl çalışacağını koordine etmeye yardımcı olur.Pratik tasarımlarda kontrolör aynı zamanda çıktının istikrarlı ve düzenli tutulmasına da yardımcı olur.

• MOSFET Anahtarları

MOSFET'ler güç aşamasında kullanılan elektronik anahtarlama cihazlarıdır.AC çıkışı için gereken değişen elektrik düzenini oluşturmak için DC girişini yüksek hızda açıp kapatırlar.Hızlı anahtarlama yetenekleri onları modern invertör devrelerinde yaygın bir seçim haline getiriyor.

• Trafo (Gerilim Dönüşümü)

Transformatör, voltaj seviyesini gerekli çıkışa uyacak şekilde ayarlar.Birçok invertör tasarımında voltajın daha yüksek bir AC seviyesine yükseltilmesine yardımcı olur.Ayrıca bazı sistemlerde elektriksel izolasyonu da destekler.

• AC Güç Çıkışı

Bu, invertörün son çıkış bölümüdür.Bağlı cihazlar veya ekipmanlar tarafından kullanılabilecek alternatif akımı sağlar.Çıkış, AC cihazlarının kabul edebileceği biçimde güç sağlayacak şekilde tasarlanmıştır.

Güç İnvertörü Nasıl Çalışır?

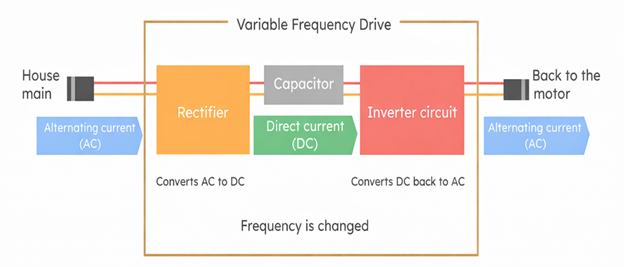

Şekil 3. Basitleştirilmiş Güç Çevirici Çalışma Prensibi

Bir güç çevirici, sabit DC elektriğini alıp, onu AC gücü gibi davranan değişen bir elektrik çıkışına dönüştürerek çalışır.İlk olarak, giriş enerjisi elektronik olarak işlenir, böylece akım çok hızlı bir şekilde ileri geri değiştirilebilir.Bu hızlı anahtarlama, DC gücünde bulunan sabit tek yönlü akış yerine alternatif bir model oluşturur.Dalga biçimi daha sonra şekillendirilir ve koşullandırılır, böylece yaygın cihazlar tarafından kullanılan AC elektriğin biçimine daha iyi uyum sağlar.Birçok tasarımda, çıkışın amaçlanan yüke uygun olması için voltaj da işlem sırasında ayarlanır.Sonuç, cihazları, aletleri veya elektronik ekipmanı bir pilden veya başka bir DC kaynağından çalıştırabilen bir AC kaynağıdır.Yüksek hızlı anahtarlama yoluyla bu DC'den AC'ye dönüşüm, bir güç çeviricinin temel çalışma prensibidir.

Güç Çevirici Çeşitleri

Kare Dalga İnvertör

Kare dalga invertör, en basit güç invertörü türüdür.Pozitif ve negatif voltaj arasında keskin bir şekilde geçiş yapan ve aralarında çok az şekillendirme yapan temel bir dalga biçimi üretir.Çıkış çok ani olduğundan dalga biçimi normal şebeke elektriği gibi düzgün değildir.Bu basit tasarım, kare dalga invertörlerin yapımını kolaylaştırır ve karmaşıklığını azaltır.Ancak kaba çıktı, birçok elektrikli cihazda gürültüye, ısıya veya düşük performansa neden olabilir.Çoğunlukla çok temel dirençli yüklere ve temiz güç gerektirmeyen basit ekipmanlara uygundurlar.Modern uygulamalarda kare dalga invertörler daha az yaygındır çünkü birçok cihaz daha kararlı bir AC dalga biçimine ihtiyaç duyar.

Modifiye Sinüs İnvertörü

Modifiye edilmiş bir sinüs dalgası invertörü, kademeli veya merdiven benzeri bir AC dalga formu üreten bir güç invertörüdür.Çıkışı kare dalgadan daha düzgündür ancak yine de elektrik şebekesinin sağladığı temiz sinüs dalgasıyla aynı değildir.Bu tasarım, maliyet ve temel performans arasında bir denge sunduğu için yaygın olarak kullanılmaktadır.Pek çok yaygın cihaz, özellikle basit ev yükleri ve bazı küçük elektronik cihazlar olmak üzere, değiştirilmiş sinüs dalgası gücüyle çalışabilir.Öyle bile olsa, kademeli dalga biçimi hassas ekipmanlarda ve motorlu cihazlarda vızıltıya, ekstra ısıya veya verimliliğin azalmasına neden olabilir.Bu tür invertörlerin genellikle hassas elektronikler yerine genel amaçlı yükler için kullanılmasının nedeni budur.Uygun fiyatlılığın birinci sınıf dalga biçimi kalitesinden daha önemli olduğu durumlarda yaygın bir seçenek olmaya devam ediyor.

Saf Sinüs İnvertörü

Saf sinüs dalgası invertörü, standart şebeke gücüne çok yakın, düzgün bir AC dalga formu üreten bir güç invertörüdür.Çıkışı evlerde, ofislerde ve birçok ticari sistemde kullanılan temiz sinüs şeklindeki elektriğe uyacak şekilde tasarlanmıştır.Dalga biçimi kararlı ve rafine olduğundan hassas elektronik cihazlar, ses ekipmanları, tıbbi cihazlar ve motorlu cihazlarla iyi çalışır.Bu daha temiz çıktı aynı zamanda zorlu yüklerde elektriksel gürültünün, aşırı ısınmanın ve performans sorunlarının azaltılmasına da yardımcı olur.Saf sinüs dalgalı invertörler genellikle güç kalitesinin öncelikli olduğu durumlarda seçilir.Güvenilir çalışmanın düşük ön maliyetten daha önemli olduğu sistemlerde özellikle kullanışlıdırlar.Bu nedenle bu tip, gelişmiş veya hassas AC uygulamaları için yaygın olarak tercih edilen seçenek olarak görülmektedir.

Güç Çevirici Özellikleri

	Özellikler
Giriş Gerilimi	Ortak DC girişi seviyeler: 12 V, 24 V veya 48 V DC.
Çıkış Gerilimi	Standart klima çıkış: 110 V, 120 V, 220 V veya 230 V AC.
Çıkış Frekansı	Çıkış frekans: 50 Hz veya 60 Hz.
Nominal Güç	Sürekli çıkış gücü tipik olarak 150 W ila 5000 W.
Dalgalanma Gücü	Kısa tepe gücü nominal gücün yaklaşık 1,5 ila 2 katı.
Dalga Biçimi Türü	Çıkış dalga formu: Kare Dalga, Modifiye Sinüs Dalgası veya Saf Sinüs Dalgası.
Verimlilik	Tipik dönüşüm verimliliği: %85 ila %95.
Yüksüz Güç Tüketim	Boşta güç kullanımı tipik olarak 5 W ila 25 W.
Aşırı yükleme Koruma	Koruma nominal gücün yaklaşık %100-120'sinde etkinleşir.
Kısa Devre Koruma	Çıkış kapanır Kısa devre sırasında hemen aşağı.
Alçak Gerilim Kapatma	Kapatma meydana geliyor sistem voltajına bağlı olarak 10,5 V, 21 V veya 42 V civarında.
Yüksek Gerilim Koruma	Koruma sistem voltajına bağlı olarak 15 V, 30 V veya 60 V civarında etkinleşir.
Çıkış Gerilimi Düzenleme	Çıkış voltajı nominal değerin ±%5'i dahilinde tutulur.
Soğutma Yöntemi	Soğutma ısı kullanır lavabolar veya soğutma fanları.
İşletim Sıcaklık Aralığı	Tipik aralık: −10 °C ila 50 °C.

Güç Çeviricilerin Avantajları ve Sınırlamaları

Güç Çeviricilerin Avantajları

• DC gücünü kullanılabilir AC gücüne dönüştürür.

• Pillerin standart ev aletlerini çalıştırmasını sağlar.

• Taşınabilir güç sistemlerini destekler.

• Şebekeden bağımsız kurulumlarda iyi çalışır.

• Güneş enerjisi sistemlerinde kullanışlıdır.

• Kesintilerde yedek elektrik sağlanmasına yardımcı olur.

• Araçların ve karavanların içindeki ekipmanlara güç sağlayabilir.

• Farklı yükler için farklı boyutlarda mevcuttur.

Güç Çeviricilerin Sınırlamaları

• Dönüşüm sırasında bir miktar enerji kaybolur.

• Çıkış kalitesi invertör tipine bağlıdır.

• Düşük kaliteli dalga biçimleri hassas cihazları etkileyebilir.

• Her invertörün sabit bir güç limiti vardır.

• Yüksek başlatma yükleri küçük invertör kapasitesini aşabilir.

• Isı birikmesi performansı düşürebilir.

• Pilin çalışma süresi depolanan DC gücüne bağlıdır.

• Daha büyük üniteler daha pahalıya mal olabilir ve daha iyi soğutmaya ihtiyaç duyabilir.

Güç İnvertörlerinin Uygulamaları

Güç çeviriciler, bir DC kaynağından AC elektriğe ihtiyaç duyan birçok sistemde kullanılır.Pratik değerleri depolanmış, mobil veya yenilenebilir enerjinin farklı ekipmanlar için kullanılabilir hale getirilmesinden gelir.

1. Güneş Enerjisi Sistemleri

Güneş enerjisi kurulumlarında paneller DC elektrik üretir, ancak çoğu cihaz ve yerel güç sistemi AC elektrik kullanır.Bir güç çevirici, güneş enerjisiyle üretilen DC'yi AC'ye dönüştürür, böylece evler, binalar veya ekipmanlar bunu kullanabilir.Bu, invertörü birçok konut ve şebekeden bağımsız güneş enerjisi kurulumlarında merkezi cihazlardan biri haline getirir.Güneş enerjisinin normal AC yüklerini desteklemesi gerektiğinde bu özellikle önemlidir.

2. Yedek Güç Sistemleri

Güç çeviriciler, akülere bağlı yedek güç sistemlerinde yaygın olarak kullanılmaktadır.Ana güç kaynağı mevcut olmadığında invertör, depolanan DC enerjisinden AC çıkışı sağlar.Bu, aydınlatmanın, küçük ev aletlerinin ve diğer cihazların kesintiler sırasında çalışmaya devam etmesini sağlar.Bu tür sistemler evlerde, kabinlerde ve küçük acil durum güç kurulumlarında yaygındır.

3. Araçlar, Karavanlar ve Tekneler

Mobil ortamlarda mevcut güç genellikle pillerde DC olarak depolanır.Güç çevirici, kullanıcıların seyahat sırasında AC şarj cihazlarını, aletleri, cihazları ve elektronik cihazları çalıştırmasına olanak tanır.Bu, arabalarda, eğlence araçlarında, deniz sistemlerinde ve kamp kurulumlarında kullanışlıdır.Duvar prizinden elektrik almak üzere tasarlanmış cihazlara pil gücünü uzatarak esneklik katar.

4. Taşınabilir Elektrik Santralleri

Taşınabilir elektrik santralleri genellikle AC çıkışları sağlamak için yerleşik bir invertör içerir.İçerideki pil DC enerjisini depoluyor ve invertör bu enerjiyi dizüstü bilgisayarlar, ışıklar, küçük cihazlar ve dış mekan ekipmanları için kullanılabilir hale getiriyor.Bu, taşınabilir sistemleri seyahat, saha çalışması ve acil durumlara hazırlık için kullanışlı hale getirir.Kullanışlılıkları büyük ölçüde invertörün çıkış gücüne ve dalga biçimi kalitesine bağlıdır.

5. Şebekeden Bağımsız Evler ve Uzak Siteler

Şebeke hizmetinin bulunmadığı uzak bölgelerde, pillerden veya yenilenebilir kaynaklardan depolanan DC gücünün genellikle AC'ye dönüştürülmesi gerekir.Bir güç çevirici bu konumlardaki ortak ev yüklerini çalıştırmayı mümkün kılar.Buna aydınlatma, vantilatörler, küçük mutfak aletleri, iletişim ekipmanları ve temel araçlar dahildir.Şebekeden bağımsız sistemlerde invertör, depolanan enerji ile günlük elektrik kullanımı arasında önemli bir bağlantıdır.

6. Küçük Ticari ve Saha Ekipmanları

Güç çeviriciler aynı zamanda saha servisi, dış mekan çalışmaları ve geçici kurulumlar için de kullanılır.Normal şebeke gücünün bulunmadığı yerlerde AC ile çalışan alet ve cihazların çalışmasına izin verirler.Bu, bakım ekipleri, uzaktan izleme istasyonları, inşaat desteği ve mobil çalışma platformları için kullanışlıdır.Bu durumlarda invertör, esnek veya değişen ortamlarda AC gücüne erişimi iyileştirir.

Güç İnvertörü vs UPS vs Dönüştürücü

Görünüş	Güç Çevirici	UPS	Dönüştürücü
Ana Fonksiyon	DC'yi dönüştürür AC gücüne	Yedekleme sağlar AC gücü ve koruma	Birini değiştirir diğerine elektriksel form
Tipik Giriş	Pilden DC veya güneş kaynağı	Dahili AC şebekesi pil	bağlı olarak AC veya DC tip
Tipik Çıkış	AC gücü	AC gücü	AC veya DC çıkışı
Yedek Pil	Genellikle harici pil	Dahili pil	Genellikle hayır pil
Güç Sırasında Kesinti	Pil varsa çalışır güç mevcut	Otomatik olarak yedek güç sağlar	için tasarlanmamıştır kesintiler
Aktarım Süresi	bağlıdır invertör tasarımı	Çok hızlı veya neredeyse anında	Geçerli değil
Güç Şartlandırma	Temel voltaj kontrol	Dalgalanmayı içerir ve voltaj koruması	bağlıdır dönüştürücü tasarımı
Aşırı Gerilim Koruması	Bazen dahil	Ortak yerleşik özellik	Birincil değil işlev
Dalga Biçimi Çıkışı	Kare, değiştirilmiş sinüs veya saf sinüs	Genellikle temiz alternatif akım çıkışı	Üretemeyebilir klima
Tipik Kullanım	Güneş sistemleri, araçlar, yedekleme ayarları	Bilgisayarlar, sunucular, ağ cihazları	Gerilim veya güç dönüşüm devreleri
Depolanan Enerji Kaynak	Pil bankası veya DC beslemesi	Dahili pil sistem	Genellikle hiçbiri
Çıkış Kararlılığı	bağlıdır invertör kalitesi	Kararlı çıkış hassas cihazlar için	bağlıdır dönüşüm aşaması
Ortak Yük Türü	ev aletleri, araçlar, genel cihazlar	Hassas elektronik	Elektronik devreler
Sistem Karmaşıklık	Orta	nedeniyle daha karmaşık pil ve kontrol için	Tasarıma göre değişir
Temel Amaç	DC'yi kullanılabilir hale getirin klima olarak	Gücü koruyun kesintiler sırasında	Gerilimi dönüştür veya güç türü

Sonuç

Güç çeviriciler, depolanan veya doğru akım elektriğini çok çeşitli cihaz ve sistemler için kullanılabilir alternatif akıma dönüştürmede önemli bir rol oynar.Performansları dalga biçimi türü, güç değeri, verimlilik, iç tasarım ve amaçlanan uygulama gibi faktörlere bağlıdır.Bileşenlerini, çalışmasını, özelliklerini, faydalarını, dezavantajlarını ve pratik kullanımlarını anlayarak modern güç sistemlerine nasıl uyum sağladıklarını görmek daha kolay hale gelir.UPS üniteleri ve dönüştürücülerle net bir karşılaştırma aynı zamanda bunların benzersiz işlevini ve değerini tanımlamaya da yardımcı olur.
