Flyback Diyot Nedir?Nasıl Çalışır ve Devrenizin Neden Birine İhtiyacı Var?

Bu makalede geri dönüş diyotunun ne olduğunu ve röle, motor ve solenoid içeren devrelerde neden buna ihtiyaç duyduğunuzu öğreneceksiniz.Akım aniden durduğunda nasıl geri EMF oluştuğunu ve anahtarlama cihazlarınıza nasıl zarar verebileceğini anlayacaksınız.Makale, geri dönüş diyotunun nasıl çalıştığını, onu nereye yerleştirmeniz gerektiğini ve doğru olanı nasıl seçeceğinizi açıklıyor.Ayrıca yaygın diyot türlerini ve bunların devrelerde nasıl kullanıldığını da göreceksiniz.

Katalog

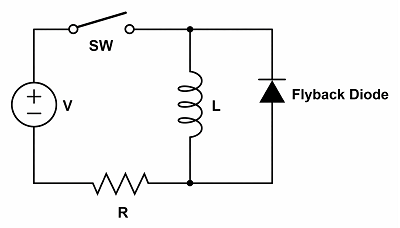

Şekil 1. Geri Dönüş Diyot Devresi

Flyback Diyot nedir?

Geri dönüş diyotu, akım aniden kesildiğinde yüksek voltaj yükselmelerini önlemek için endüktif bir devreye bağlanan bir koruma diyotudur.Aynı zamanda serbest dönen diyot, bastırıcı diyot veya arka EMF diyotu olarak da adlandırılır.Bu diyot esas olarak, manyetik alanda enerji depolayan röleler, solenoidler ve motorlar gibi bobinlerde kullanılır.Anahtarlama cihazı kapatıldığında depolanan enerji tehlikeli bir ters voltaj oluşturabilir.Geri dönüş diyotu, transistörleri, MOSFET'leri ve diğer anahtarlama bileşenlerini endüktif devrelerdeki geri EMF'nin neden olduğu hasarlardan korur.

Flyback Diyot Neden Gereklidir?

Bobinler ve röleler gibi endüktif bileşenler, içinden akım geçerken enerjiyi manyetik alan biçiminde depolar.Güç kaynağının bağlantısı aniden kesildiğinde manyetik alan çok hızlı bir şekilde çöker.Akımdaki bu ani değişiklik, geri EMF (elektromotor kuvvet) olarak bilinen yüksek voltaj yükselmesine neden olur.Gerilim yükselmesi, besleme geriliminden çok daha yüksek olabilir ve hassas anahtarlama cihazlarına zarar verebilir.Bu yüksek voltaj geçici durumunun devre bileşenlerini tahrip etmesini veya zayıflatmasını önlemek için bir geri dönüş diyotuna ihtiyaç vardır.

Flyback Diyot Nasıl Çalışır?

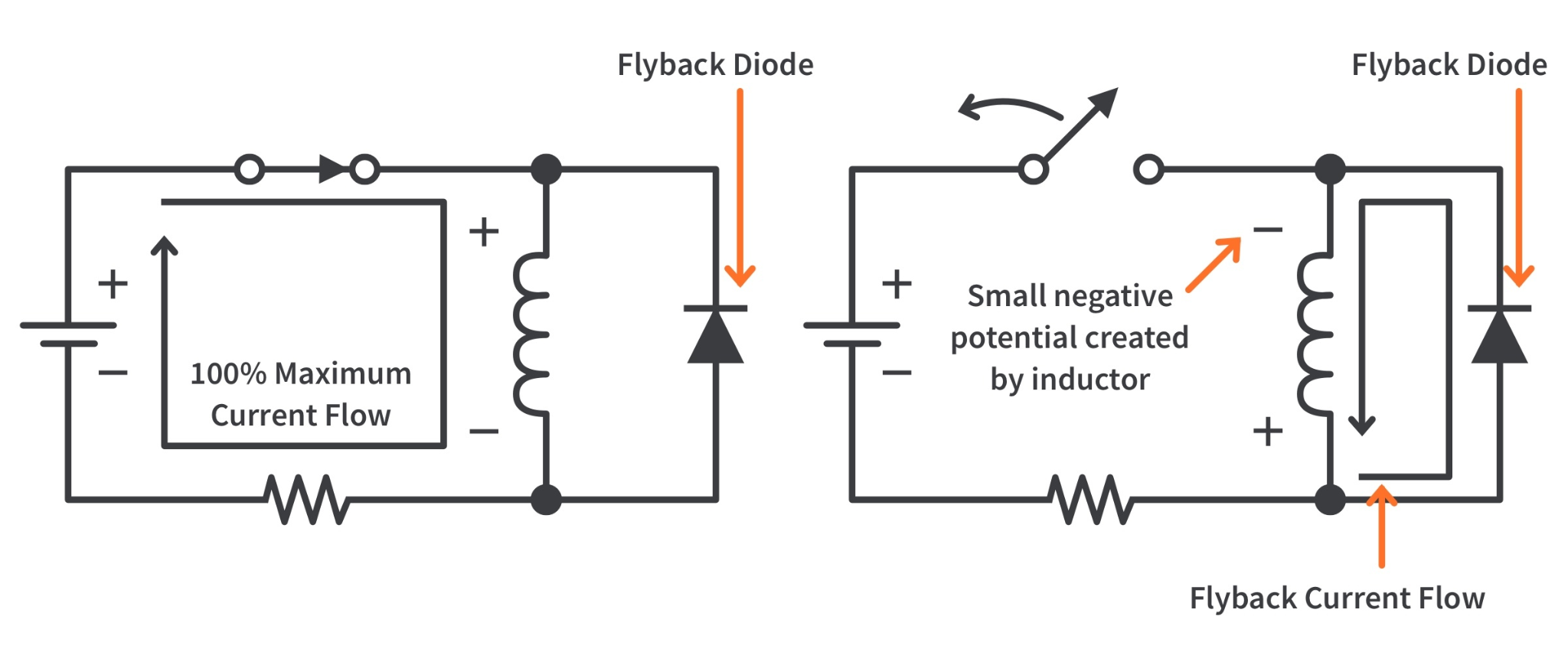

Şekil 2. Flyback Diyot Çalışması (Normal ve Kapatma Koşulları)

Normal çalışma altında, anahtar kapalıyken ve bobinden akım geçtiğinde, geri dönüş diyotu ters kutupludur ve iletmez.Bu durumda devre dışı kalır ve devreyi etkilemez.Anahtar açıldığında indüktörden geçen akım anında durdurulamaz çünkü indüktörler akımdaki ani değişikliklere direnç gösterir.Çöken manyetik alan bobin boyunca ters bir voltaj üretir.Bu ters voltaj, geri dönüş diyotunu ileri doğru yönlendirerek akımın bobin ve diyot döngüsü boyunca dolaşmasına izin verir.Depolanan enerji serbest kaldıkça devridaim akımı giderek azalır.Bu işlem sırasında diyot, voltajı güvenli bir seviyeye sıkıştırarak anahtarlama cihazını yüksek voltaj yükselmelerinden korur.

Bir Devrede Flyback Diyot Yerleştirme

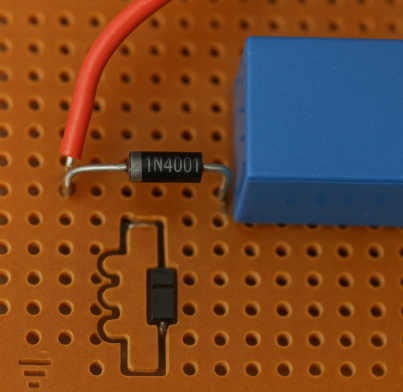

Şekil 3. Geri Dönüş Diyot Bağlantısı

Bir geri dönüş diyotu, röle bobini veya motor sargısı gibi endüktif yüke paralel olarak bağlanır.Diyot doğru polariteyle yerleştirilmiştir, yani katotu bobinin pozitif besleme tarafına, anodu ise negatif tarafa bağlanır.Bu yönlendirme, diyotun normal çalışma sırasında ters kutuplu kalmasını sağlar.Anahtar kapatıldığında bobindeki polarite tersine döner ve diyot ileri kutuplu hale gelir.Şekil 3'te gösterildiği gibi diyotun doğrudan bobine bağlanması anahtarlama cihazına anında koruma sağlar.

Doğru Flyback Diyot Nasıl Seçilir?

Doğru geri dönüş diyotunun seçilmesi, güvenilir devre koruması ve uzun bileşen ömrü sağlar.Diyot, endüktif yükün ve anahtarlama cihazının elektriksel özelliklerine uygun olmalıdır.

1. Ters Gerilim Değerini Kontrol Edin

Diyotun ters voltaj değeri devrenin besleme voltajından yüksek olmalıdır.Bu, diyotun normal çalışma voltajına bozulmadan güvenli bir şekilde dayanabilmesini sağlar.Geçici koşullar altında arızayı önlemek için bir güvenlik marjı önerilir.Diyotu seçmeden önce daima maksimum besleme voltajını doğrulayın.

2. İleri Akım Değerini Doğrulayın

Diyot, anahtar kapatıldığında bobinden akan tepe akımını idare etmelidir.İleri akım değeri, indüktörün çalışma akımına eşit veya bundan daha büyük olmalıdır.Derecelendirme çok düşükse diyot aşırı ısınabilir ve arızalanabilir.Güvenilir performans için yeterli akım kapasitesine sahip bir diyot seçin.

3. Kurtarma Hızını Dikkate Alın

PWM motor kontrolü gibi hızlı anahtarlama devrelerinde kurtarma hızı önem kazanmaktadır.Yavaş kurtarma diyotu, yüksek frekanslı uygulamalarda yeterince hızlı yanıt vermeyebilir.Bu tür devreler için hızlı iyileşme diyotu performansı artırır ve anahtarlama kayıplarını azaltır.Standart diyotlar düşük frekanslı röle devreleri için uygundur.

4. Standart, Hızlı veya Schottky Diyotlar Arasında Karar Verin

Standart doğrultucu diyotlar, temel röle ve solenoid koruması için iyi çalışır.Hızlı kurtarma diyotları, anahtarlamalı güç kaynaklarında ve yüksek hızlı kontrol devrelerinde tercih edilir.Schottky diyotları çok hızlı anahtarlama ve daha düşük ileri voltaj düşüşü sunarak verimliliği artırır.Seçim anahtarlama hızına ve devre gereksinimlerine bağlıdır.

Flyback Diyot Olarak Kullanılan Yaygın Diyotlar

Geri dönüş diyotunun nasıl seçileceğini anladıktan sonra devrelerde kullanılan yaygın diyot türlerini bilmek yardımcı olur.Her tip, anahtarlama hızı, verimlilik ve devre frekansı gereksinimlerine göre seçilir.

1N4001–1N4007 Serisi

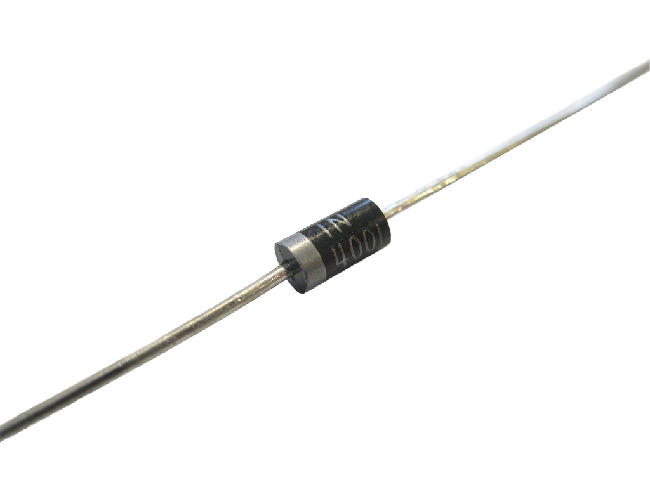

Şekil 4. 1N400x Diyot

1N4001–1N4007 serisi, düşük frekanslı devrelerde geri dönüş diyotları olarak yaygın olarak kullanılan bir grup genel amaçlı doğrultucu diyottur.Bu diyotlar standart güç doğrultma ve temel endüktif yük koruması için tasarlanmıştır.Orta düzeyde akımı idare ederler ve röle sürücü devrelerinde ve küçük DC motor kontrol sistemlerinde yaygın olarak kullanılırlar.Her model arasındaki fark esas olarak maksimum ters voltaj derecesinde yatmaktadır.Yavaş toparlanma diyotları olduklarından, düşük hızlı anahtarlama uygulamaları için en uygun olanlardır.Şekilde gösterildiği gibi, bu eksenel uçlu diyotun yapısı basittir ve elektronik bileşenlerde yaygın olarak bulunur.

HER108

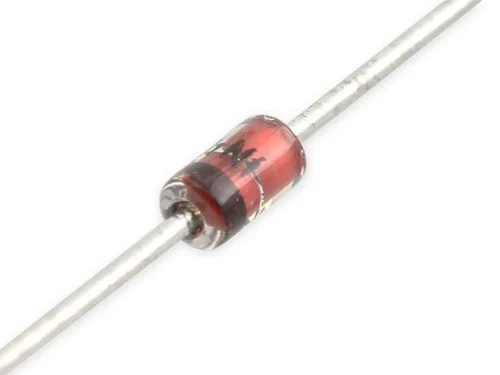

Şekil 5. HER108 Diyot

HER108, yüksek hızlı anahtarlama uygulamaları için tasarlanmış, yüksek verimli, hızlı kurtarma diyotudur.Genellikle güç kaynaklarının ve PWM kontrol devrelerinin değiştirilmesinde geri dönüş diyotu olarak kullanılır.Standart doğrultucu diyotlarla karşılaştırıldığında daha hızlı bir ters toparlanma süresine sahiptir, bu da anahtarlama kayıplarını azaltır.Bu onu daha yüksek frekanslarda çalışan devreler için uygun hale getirir.HER108 ayrıca daha yüksek voltaj işleme kapasitesini de destekleyerek zorlu ortamlarda güvenilir olmasını sağlar.Şekilde gösterildiği gibi, tipik olarak diğer doğrultucu diyotlara benzer bir eksenel paket halinde gelir.

UF4007

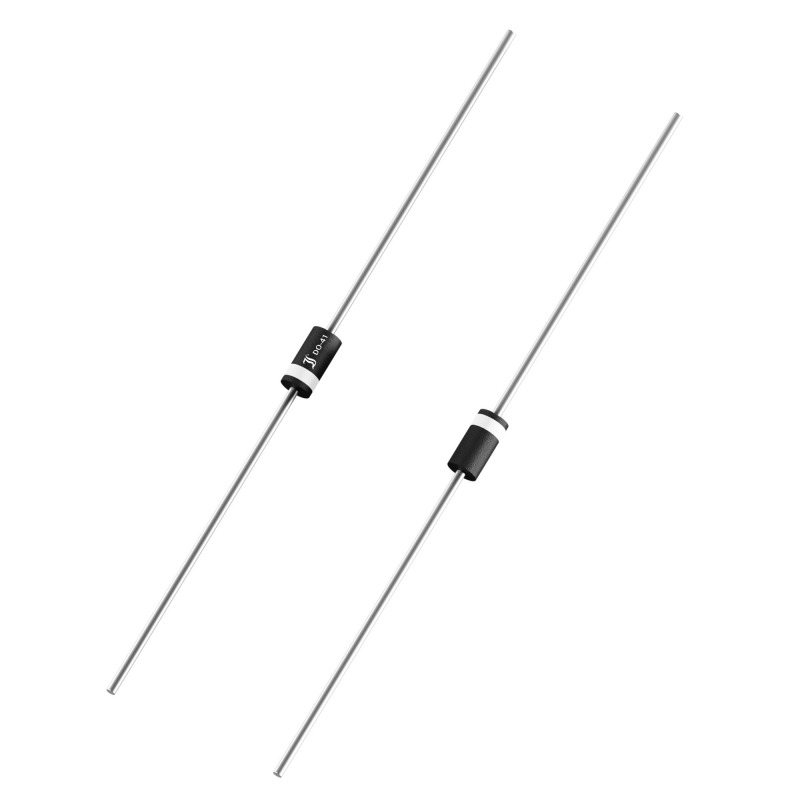

Şekil 6. UF4007 Diyot

UF4007, yüksek hızlı elektronik devrelerde geri dönüş koruması için yaygın olarak kullanılan ultra hızlı bir kurtarma diyotudur.1N4007 ile aynı voltaj aralığını sunar ancak çok daha hızlı anahtarlama performansına sahiptir.Bu özellik onu regülatörleri, invertörleri ve SMPS devrelerini değiştirmek için ideal kılar.Hızlı iyileşme süresi nedeniyle gürültüyü azaltır ve genel sistem verimliliğini artırır.Genellikle standart diyotların uygulama için çok yavaş olduğu durumlarda seçilir.Şekilde görüldüğü gibi normal bir doğrultucu diyota benzer ancak yüksek frekanslı çalışma için optimize edilmiştir.

FR107

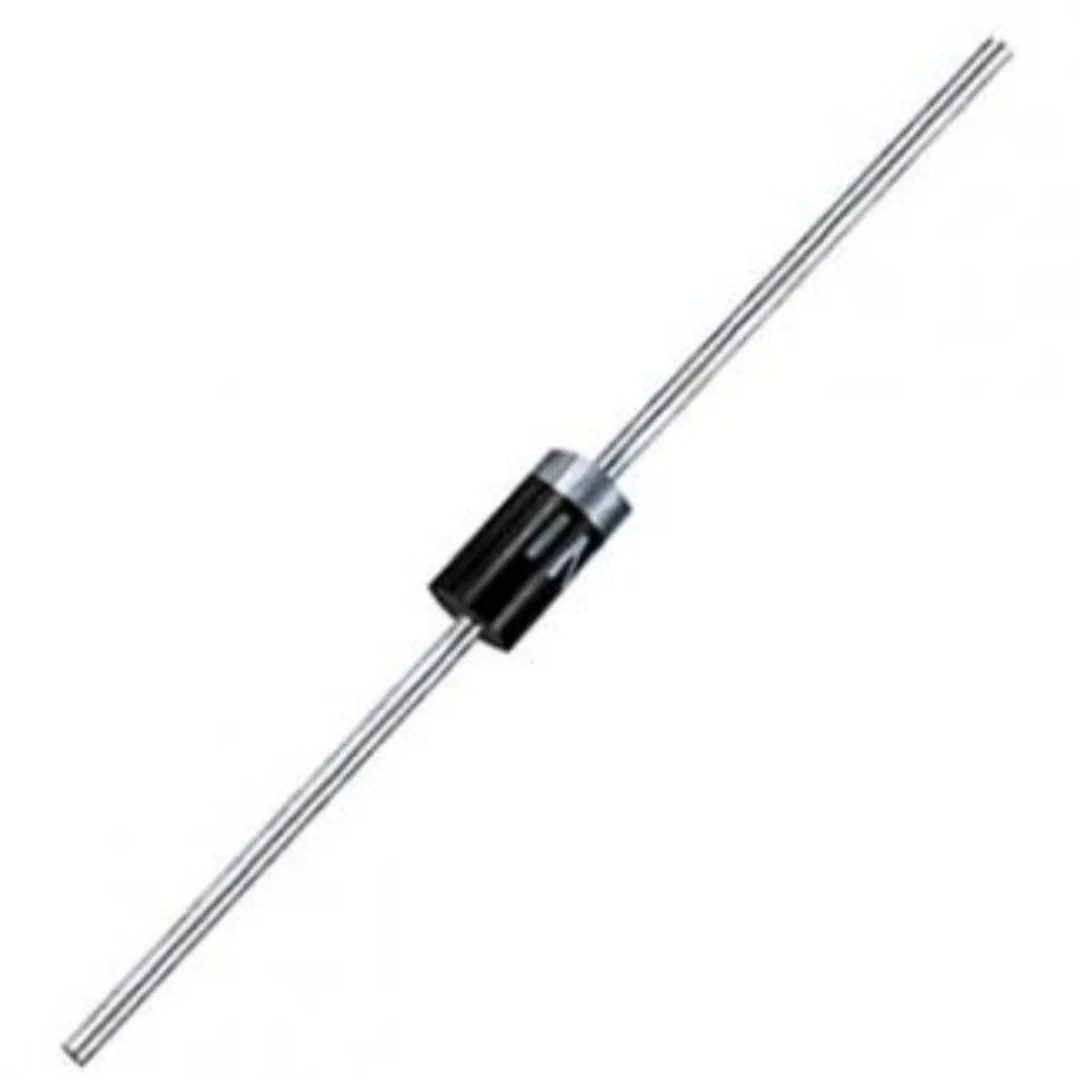

Şekil 7. FR107 Diyot

FR107, geri dönüş ve serbest dönüş uygulamaları için yaygın olarak kullanılan hızlı iyileşmeli bir doğrultucu diyottur.Standart 1N400x diyotlara göre daha hızlı geri kazanım sağlar.Bu, onu orta frekanslı anahtarlama devreleri ve motor sürücü sistemleri için uygun hale getirir.FR107, anahtarlama koşulları altında orta düzeyde akım yönetimini ve istikrarlı performansı destekler.Geliştirilmiş yanıt hızının gerekli olduğu güç kaynağı devrelerinde sıklıkla kullanılır.Şekil 7'de gösterildiği gibi, kolay PCB montajı için kompakt bir eksenel kablo paketiyle gelir.

1N5819

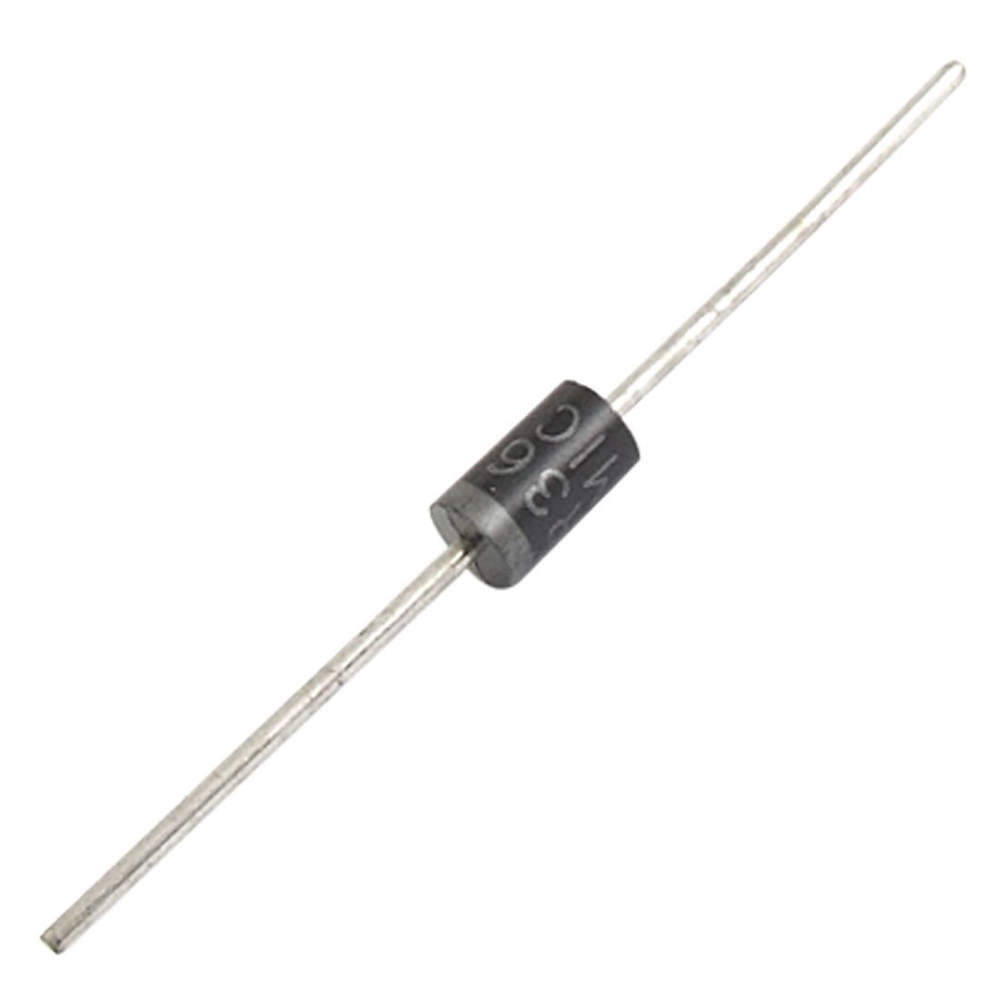

Şekil 8. 1N5819 Schottky Diyot

1N5819, düşük voltajlı, yüksek verimli devrelerde yaygın olarak geri dönüş diyotu olarak kullanılan bir Schottky diyottur.Standart doğrultucu diyotlardan farklı olarak ileri voltaj düşüşü çok düşüktür.Bu, pille çalışan sistemlerde güç kaybını azaltır ve verimliliği artırır.Ayrıca çok hızlı anahtarlama performansı sunması onu yüksek frekanslı DC-DC dönüştürücüler için uygun hale getiriyor.Düşük voltaj düşüşü nedeniyle düşük voltajlı motor sürücülerinde ve gömülü elektroniklerde yaygın olarak kullanılır.Şekilde gösterildiği gibi diyot tipik bir eksenel form faktörüne sahiptir ancak dahili olarak Schottky bariyer teknolojisini kullanır.

Flyback Diyot vs Serbest Dönen Diyot vs Snubber

Geri dönüş diyotu ve serbest dönen diyot terimleri sıklıkla birbirinin yerine kullanılır, ancak biraz farklı kullanım bağlamlarına atıfta bulunurlar.Ancak bir bastırma devresi, diyot yerine dirençler ve kapasitörler kullanabilen daha geniş bir koruma yöntemidir.

Parametre	Geri Dönüş Diyotu	Serbest Dönen Diyot	RC Söndürücü Devresi
Temel Tanım	Endüktif yükler için koruma diyotu	Akım devridaimi sağlayan diyot	Direnç-kondansatör voltajı bastırma ağı
Ana Amaç	EMF'yi geri bastır	Mevcut yolu koru	Voltaj yükselmelerini ve zil seslerini azaltın
Tipik Bileşenler	Tek diyot	Tek diyot	Direnç + Kondansatör
Birlikte Kullanıldığı	Röleler, motorlar, bobinler	Dönüştürücülerdeki indüktörler	Anahtarlama cihazları
Yerleştirme	Endüktif yük boyunca	İndüktör boyunca	Anahtar veya yük karşısında
Gerilim Kontrolü	Voltajı güvenli seviyeye sabitler	Akım akışını korur	Geçici enerjiyi emer
Devre Karmaşıklığı	Çok basit	Çok basit	Daha karmaşık
EMI Azaltma	Orta	Orta	Yüksek
Anahtarlama Hızı Etkisi	Akım bozulmasını yavaşlatır	Akım bozulmasını yavaşlatır	Kontrollü çürümeye izin verir
Güç Dağılımı	Düşük	Düşük	Direnç nedeniyle daha yüksek
Frekans Uygunluğu	Düşük ila orta	Orta ila yüksek	Yüksek frekans devreleri
Enerji Kullanımı	Manyetik enerji	Manyetik enerji	Elektriksel geçici enerji
Ortak Kullanım Dönemi	Röle koruması	Güç dönüştürücü indüktörü	Yüksek hızlı anahtarlama koruması
Bileşen Sayısı	Bir	Bir	İki veya daha fazla

Flyback Diyot Kullanmanın Avantajları

Flyback diyotlar basit ve etkili devre koruması sağladıkları için yaygın olarak kullanılmaktadır.Anahtarlama sistemlerinde güvenilirliği artırır ve arıza riskini azaltırlar.

• Transistörleri, MOSFET'leri ve anahtarlama cihazlarını voltaj yükselmelerinden korur

• Elektrik gürültüsünü ve elektromanyetik girişimi (EMI) azaltır

• Düşük maliyetli ve yaygın olarak bulunabilen bileşen

• Basit paralel bağlantıyla kurulumu kolaydır

• Genel devre dayanıklılığını ve ömrünü artırır

• Minimum düzeyde ek tasarım karmaşıklığı gerektirir

Flyback Diyot Uygulamaları

Flyback diyotlar endüktif yükler içeren devrelerde yaygın olarak kullanılır.Birçok elektronik sistemde istikrarlı ve güvenli çalışmayı sürdürmede rolleri büyüktür.

1. Röle Sürücü Devreleri

Flyback diyotlar, röle bobinini kontrol eden transistörleri korumak için röle sürücü devrelerinde yaygın olarak kullanılır.Röle kapandığında diyot yüksek voltaj yükselmelerini önler.Bu, otomasyon ve kontrol sistemlerinde güvenilir çalışmayı sağlar.

2. DC Motor Kontrolü

DC motor sürücü devrelerinde geri dönüş diyotları, anahtarlama cihazlarını endüktif voltaj yükselmelerinden korur.H-köprü motor kontrolünde ve PWM hız kontrol cihazlarında kullanılırlar.Bu, stabil motor çalışmasının korunmasına yardımcı olur.

3. Solenoid Kontrol Sistemleri

Solenoidler kapatıldığında güçlü endüktif voltaj üretir.Geri dönüş diyotu, kontrol elektroniklerinin zarar görmesini önler.Bu sistemler endüstriyel otomasyon ve vana kontrolünde yaygındır.

4. Otomotiv Elektroniği

Flyback diyotları otomotiv röle modüllerinde ve aktüatör devrelerinde kullanılır.Araçlar yakıt enjektörleri ve röleler gibi birçok endüktif yük içerir.Doğru koruma, zorlu ortamlarda uzun vadeli güvenilirliği artırır.

5. Güç Kaynaklarını Değiştirme

Güç devrelerinin anahtarlanmasında, endüktif bileşenlerdeki enerji akışını yönetmek için geri dönüş diyotları kullanılır.MOSFET'lerin korunmasına ve voltaj artışlarının kontrol edilmesine yardımcı olurlar.Bu, düzenlenmiş güç sistemlerinde sistem kararlılığını artırır.

6. Gömülü ve Mikrodenetleyici Sistemler

Mikrodenetleyiciler genellikle röleleri ve motorları transistörler aracılığıyla kontrol eder.Geri dönüş diyotları bu düşük voltajlı mantık sistemlerini endüktif geçici olaylardan korur.Bu, beklenmeyen sıfırlamaları veya donanım hasarını önler.

Sonuç

Geri dönüş diyotu, güç kapatıldığında endüktif akım için güvenli bir yol sağlayarak anahtarlama cihazlarını korur.Etkili koruma için endüktif yüke doğru yerleştirme ve voltaj değeri, akım kapasitesi ve toparlanma hızına göre doğru seçim önemlidir.Anahtarlama frekansı ve verimlilik ihtiyaçlarına bağlı olarak standart, hızlı kurtarma ve Schottky diyotları içeren farklı diyot türleri seçilir.Geri dönüş diyotları, voltaj yükselmelerini, elektriksel gürültüyü ve bileşen stresini azaltarak güvenilirliği artırır ve elektronik sistemlerin ömrünü uzatır.
