VL53L1X Lazer Ranging Sensör: Özellikler, Pinout ve Devre Diyagramı

Bu makale, teknik özelliklerini, pratik uygulamalarını ve entegrasyon tekniklerini inceleyerek VL53L1X'in karmaşıklıklarını araştırıyor.Kapsamlı işlevlerini ve gelişmiş özelliklerini anlayarak, bu sensörün tam potansiyelinin kilidini açarak çok sayıda teknolojik alanda yenilikçi çözümlerin yolunu açabilirsiniz.Ayrıca, bu son teknoloji sensörünün kapsamlı bir şekilde anlaşılmasını sağlamak için Pinout yapılandırmasıyla başlayıp uygulamalarını kapsayan VL53L1X'in ayrıntılı bir keşfi üzerinde de tartışılır.

Katalog

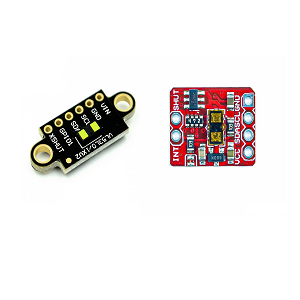

VL53L1X nedir?

. VL53L1X 4 metreye kadar hassas ve hızlı mesafe ölçümleri sağlayarak uçuş zamanı (TOF) sensör teknolojisinde dönüştürücü bir sıçrama işaret eder.Yenilikçi bir mini TOF sensörü olarak kutlanan, ölçüm frekansları 50 Hz'ye kadar ulaşan olağanüstü hızı ve olağanüstü doğruluğu için hayranlık uyandırıyor.

VL53L1X'in gelişmiş yetenekleri, sofistike tasarımından kaynaklanır, yayılan ve yansıtılan darbeler arasındaki zaman farkını belirlemek için bir lazer yayıcı ve sensörü entegre eder.Çeşitli aydınlatma koşulları altında çalışma ve parazite karşı direnci güvenilir performans sağlar.50 Hz frekansla, robotikte jest tanıma ve engelden kaçınma gibi uygulamalar hızlı tepki süresinden son derece yararlanır.

VL53L1X dikkat çekici çok yönlülük gösterir.Makineler, çevrelerini haritalamak ve engelleri sorunsuz bir şekilde önlemek için sensörü kullandıkça otonom robotik navigasyon daha verimli hale gelir.Vakum süpürgeleri gibi ev robotikleri, boşlukları doğru bir şekilde haritalayarak temizleme verimliliğini artırmak için bu sensörü kullanır.Tüketici elektroniğinde sensör, hassas jest kontrolü yoluyla akıllı telefonları geliştirir, böylece etkileşimi zenginleştirir.

VL53L1X, ultrasonik veya kızılötesi türler gibi geleneksel mesafe sensörlerine kıyasla birkaç farklı fayda sağlar.Daha yüksek doğruluk ve genişletilmiş aralık, hem kısa hem de uzun mesafeli ölçümler için uygun hale getirir, özellikle endüstriyel otomasyon gibi hassas odaklı alanlarda faydalıdır.Kompakt boyutu ve düşük güç tüketimi, taşınabilir cihazlar için en uygun seçimdir.

VL53L1X Pinout

Pin numarası	Sinyal adı	Sinyal Tip	Sinyal Tanımı
1	Avddvcsel	Tedarik	Ana tedarikle bağlantılı olmak için vcsel tedarik
2	Avssvcsel	Zemin	Ana zemine bağlı olmak için vcsel zemin
3	Gnd	Zemin	Ana zemine bağlı olmak
4	GND2	Zemin	Ana zemine bağlı olmak
5	Xshut	Dijital giriş	Xshutdown pimi, aktif düşük
6	GND3	Zemin	Ana zemine bağlı olmak
7	GPIO1	Dijital çıktı	Çıkışı kesintiye uğratın.Drenaj çıkışını açık
8	DNC	Dijital giriş	Bağlanmayın, yüzer kalmalı
9	SDA	Dijital giriş/çıkış	I²C Seri Veriler
10	Scl	Dijital giriş	I²C Seri Saat Girişi
11	AVDD	Tedarik	Tedarik, ana tedarikle bağlantılı olmak
12	GND4	Zemin	Ana zemine bağlı olmak

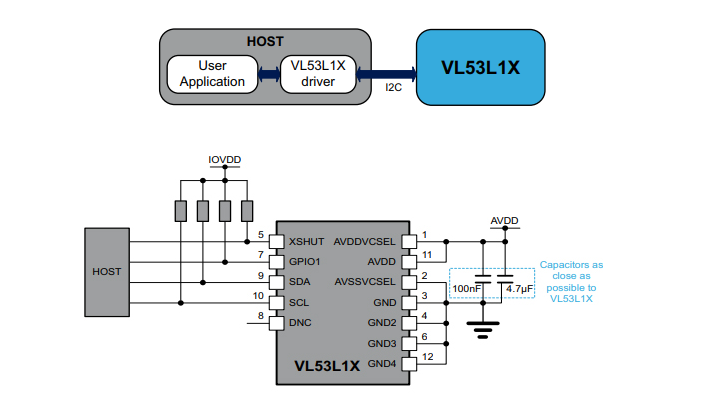

VL53L1X Devre Düzeni

VL53L1X, stmikroelektronikten gelişmiş bir uçuş süresi değişen sensördür.Bu sensör, bir kızılötesi lazer yayarak ve lazerin bir nesneden sensöre geri dönmesi için gereken süreyi ölçerek çalışır ve hassas mesafe ölçümü sağlar.Bu teknoloji, engel tespiti, jest tanıma ve yakınlık algılama dahil olmak üzere çeşitli kullanımlar bulur.VL53L1X sensörü için devre düzenini tasarlarken, birkaç bileşen sensörün en uygun performansını sağlamada rol oynar:

Güç kaynağı

Sensör en iyi 2.8V veya 3.3V olarak ayarlanmış sabit bir güç kaynağı ile çalışır.Dalgalanmalar doğruluğu etkileyebileceğinden, bu kararlı voltajı korumak için düşük damla bir regülatör (LDO) önerilir.Gürültüyü filtrelemek için stratejik kapasitörleri güç girişinin yakınına yerleştirin.

I2C İletişim

VL53L1X ile iletişim I2C protokolü aracılığıyla gerçekleşir.Başarılı iletişim, SDA (veri hattı) ve SCL (saat çizgisi) üzerinde çekme dirençlerini gerektirir.Genellikle, 10kΩ dirençler yeterlidir, ancak veri yolu kapasitansına göre ayarlamalar gerekebilir.

Zemin düzlemleri

Sensör altında sürekli bir zemin düzleminin uygulanması, gürültüyü azaltmak ve uygun çalışmayı sağlamak için kullanışlıdır.Zemin düzlemleri kalkan görevi görür, elektromanyetik paraziti en aza indirir ve sinyal bütünlüğünü arttırır.

Düzen düşünceleri

Etkili devre düzeni çeşitli faktörlere dikkat gerektirir:

LDO regülatörü ve çekme dirençleri gibi sensörü ve bileşenleri birbirine yakın olarak konumlandırın.Bu düzenleme eser uzunlukları azaltır, potansiyel endüktif etkileri en aza indirir ve gürültü duyarlılığını azaltır.

Çaprazlama ve paraziti önlemek için güç ve sinyal izlerinin dikkatli bir şekilde yönlendirilmesi gerekir.Güç izlerini sinyal izlerinden ayrı tutmak genel performansı artırır.Direnci ve potansiyel voltaj düşüşlerini azaltmak için güç hatları için daha kalın izler kullanın ve sinyal hatlarını mümkün olduğunca kısa tutun.

Ayrıştırma kapasitörlerinin sensör ve LDO girişinin yakınında yerleştirmek, yüksek frekanslı gürültüyü filtreleyerek stabilite ve performansı arttırır.Kondansatör değerleri 0.1μF ila 10μf arasında değişir.

Bu düzen kılavuzlarına uymak, VL53L1X sensörünün güvenilirliğini ve doğruluğunu artırabilir.Örneğin, sağlam bir zemin düzleminin sağlamak, yoğun paketlenmiş devrelerde yaygın bir zorluk olan sinyal bütünlüğü sorunlarını azaltır.Pull-up direnç değerlerinin kesin seçimi, veri iletim tutarlılığını sağlayarak I2C iletişimini geliştirebilir.

VL53L1X Teknik Özellikler

Tip	Parametre
Ambalajlama	Toplu
Parça durumu	Aktif
Voltaj - besleme	2.8V-5V
Kullanılmış IC / bölümü	VL53L1X
Sensör tipi	Işık, 3D uçuş zamanı (TOF)
Seri	FlightSense ™
Nem Duyarlılık Seviyesi (MSL)	1 (sınırsız)
Temel parça numarası	VL53L1
Verilen İçerikler	Kurul (lar)

VL53L1X'in özellikleri

VL53L1X sensörü ustaca iki ayrı koparma kartına dahil edilir.Her pano, belirli uygulamalara ve değişen çevresel koşullara hitap etmek için tasarlanmış özel işlevler sunar.

Uzun mesafeli değişen uçuş süresi sensörü

VL53L1X'in önemli bir özelliği, ileri uçuş süresi (TOF) teknolojisi ile uzun mesafeli değişkenlik yeteneğidir.Bu özellik, özerk navigasyon, jest tanıma ve çevresel haritalama gibi uygulamaları zenginleştiren hassas mesafe ölçümlerini sağlar.Bu tür kesin ölçümler, karmaşık görevlerde başarı ve başarısızlık arasındaki fark olabilecek bir güven ve güvenilirlik seviyesi sağlar.

5 ila 2,8 V giriş aralığına sahip regülatör

Kurul, 5 ila 2.8 V arasında bir giriş aralığını işleyebilen ve tutarlı bir 2.8 V çıkışa stabilize edebilen bir yerleşik regülatör içerir.Bu voltaj düzenlemesi, sensörün çeşitli elektronik ortamlarda güvenilir bir şekilde çalışmasını sağlar.Güç kaynağı dalgalanmalarının yaygın bir zorluk olduğu herhangi bir senaryoda performanstaki istikrar avantajlıdır.Bu, sensörün çok sayıda cihaz içinde sorunsuz bir şekilde çalışmasını sağlar.

VL53L1X için Sinyal Arayüz Seviyesi Değiştirici

VL53L1X sensörü ve değişen mantık seviyelerinde çalışan ana bilgisayar mikrodenetleyicileri arasında düzgün iletişimi etkinleştirmek için bir sinyal arayüz seviyesi değiştirici dahil edilir.Bu arayüz, sensörün uygulama aralığını karışık voltaj sistemlerinde genişleterek uyumluluk ve sorunsuz veri iletimini sağlar.Güvenilir veri akışı, çeşitli teknolojik entegrasyonlar için faydalı olduğunu kanıtlayan operasyonların bütünlüğünü korur.

Gerçek mesafe ölçümü

Sensör, hedefin boyutuna, şekli veya yansıtma özelliklerine bakılmaksızın, doğru mesafe ölçümleri sağlamada mükemmeldir.Bu özellik, akıllı cihazlarda yakınlık algılama, robotikte engel algılama ve endüstriyel otomasyonda hassas ölçüm için avantajlıdır.Farklı hedef özelliklere uyum sağlama yeteneği, uygulama manzarasını zenginleştirerek, çeşitli koşullar arasında güvenilirlik aramak için çok yönlü bir seçim haline getirir.

Mini PCB entegrasyonu

Minyatür PCB'lere kesintisiz entegrasyon için tasarlanan sensörün kompakt form faktörü, onu alan kısıtlı cihazlar için uygun hale getirir.Bu, sınırlı fiziksel alanlarda yüksek performans talep eden modern tüketici elektroniği, IoT cihazları ve giyilebilir teknolojide faydalıdır.İşlevselliği tehlikeye atmadan sıkı boşluklara uymada verimlilik, en yeni, kompakt teknolojik çözümlerde uygulanabilirliğini arttırır.VL53L1X sadece değişen hedef özelliklere sağlam bir şekilde uyum sağlamakla kalmaz, aynı zamanda farklı güç koşulları altında güvenilir performansı da korur.Bu nitelikler, esnek entegrasyon seçenekleriyle birleştiğinde, sensörü çok çeşitli gelişmiş uygulamalar için güvenilir ve yenilikçi bir çözüm haline getirir.

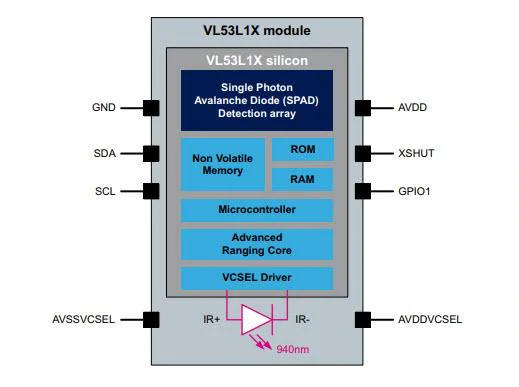

VL53L1X Çalışma Şeması

VL53L1X sensör teknolojisinin uygulamaları

Kullanıcı algılama

VL53L1X sensörü, dizüstü bilgisayarlar ve IoT sistemleri gibi çeşitli cihazlar için otomatik güç kontrolünü geliştirir.Varlığı doğru bir şekilde tespit ederek, daha uzun pil ömrüne ve enerji verimliliğine yol açan güç kullanımını optimize edebilir.Modern bir çalışma alanında, tespite dayalı gücü akıllıca yöneten cihazlar, işyerinde sürdürülebilirliği ve operasyonel maliyeti artırabilir.

Robotlar ve vakumlar

VL53L1X, uzun mesafeli, hızlı engel tespiti için robotlarda ve elektrikli süpürgelerde iyidir.Nesneleri hızlı ve doğru bir şekilde tespit etme yeteneği, daha verimli navigasyon ve temizlik kalıplarına dönüşür.Örneğin, robotik vakumlar boşlukları daha etkili bir şekilde haritalayarak çarpışma şansını azaltabilir ve kapsamlı temizlik rutinlerini sağlayabilir.Bu pratik uygulama, gelişmiş sensör teknolojisinin günlük ev ve temizlik görevlerini nasıl geliştirdiğini örneklemektedir.

Dronlar

VL53L1X'in dronlara dağıtılması, iniş yardımını, istikrarlı havada durma ve hassas tavan algılamasını kolaylaştırır.Bu yetenekler, çeşitli ortamlardaki kesintisiz drone işlemleri için iyidir.Araştırma, fotoğraf ve dağıtım hizmetlerinde kullanılan dronlar.Kararlılık ve doğruluğu koruyan güvenilir sensörlerden yararlanın.Bu entegrasyon, modern hava cihazlarının verimliliğini ve güvenilirliğini geliştirmedeki sağlam sensör teknolojisinin rolünü vurgulamaktadır.

Envanter İzleme

VL53L1X, kesin envanter izleme sağlayarak akıllı raflara ve otomatlara yardımcı olur.Yeniden stoklama verimliliğini artıran ve envanter yönetimi maliyetlerini azaltan ürünlerin doğru izlenmesini sağlar.Bu uygulama perakende ve lojistik endüstrilerini kapsar ve operasyonel başarı için kolaylaştırılmış envanter süreçleri yapar.İzleme için gelişmiş sensörler kullanmak daha akıllı ve duyarlı tedarik zincirlerine yol açabilir.

Sıhhi uygulamalar

Sıhhi uygulamalarda VL53L1X, hedef yansıtma ne olursa olsun güvenilir bir tespit sağlar.Bu özellik, halka açık tuvaletlerde ve sağlık ortamlarında dokunulmaz sistemler için kullanılır, hijyen geliştirir.Çevresel koşullardan bağımsız olarak tutarlı performans sağlayarak, bu sensör teknolojisi yüksek temizlik ve memnuniyet standartlarının korunmasına yardımcı olur.

Akıllı binalar ve aydınlatma

Akıllı binalar ve aydınlatma sistemleri, insanları izlemek ve jest kontrolünü sağlamak için VL53L1X'ten yararlanır.Uygulaması enerji tasarruflu aydınlatmayı kolaylaştırır ve etkileşimi artırır.Örneğin, modern ofislerde ve konut binalarında, jest kontrollü aydınlatma için gelişmiş sensörler kullanmak, enerji kaynaklarının daha kişiselleştirilmiş ve verimli kullanılmasına yol açabilir.Bu pratik uygulama, akıllı ortamlar yaratmada sensör entegrasyonunun rolünü vurgulamaktadır.

1D jest tanıma

VL53L1X 1D jest tanımayı destekler.Bu özellik, sezgisel kontrol mekanizmaları sunan tüketici elektroniği ve akıllı ev cihazları için idealdir.Hareket tanımasının uygulanması kolaylığı artırır ve dokunmasız arayüz trendleriyle uyumludur.Bu tür çözümlerin etkinliği, merkezi tasarımın teknolojide önemini vurgulamaktadır.

Kamera odağı

Kamera sistemlerinde VL53L1X, özellikle zorlu aydınlatma koşulları ve video odak izleme için otomatik odaklama hızını ve sağlamlığını artırır.Bu geliştirme, fotoğraf ve videografide yüksek kaliteli görüntüler elde etmek için iyidir.Hızlı ve güvenilir otomatik odaklamalı kameralar daha fazla yaratıcı esneklik sağlar.Bu genişletilmiş uygulamalar sayesinde, VL53L1X sensörlerinin elektroniklerden endüstriyel otomasyona kadar çeşitli alanları etkilediği açıktır.Gelişmiş sensörleri günlük araçlara entegre etmek sadece verimliliği arttırmakla kalmaz, aynı zamanda gelecekteki yenilikler için zemin hazırlar.

VL53L1X'te Mesafe Modları

VL53L1X mesafe sensörü üç özel mod içerir: kısa, orta ve uzun.Her mod, çeşitli uygulama ihtiyaçlarını karşılayan benzersiz çevre koşulları ve ölçüm aralıkları için kalibre edilir.

Uzun Mesafe Modu

Uzun mesafe modunda, VL53L1X 4 metreye kadar mesafeleri ölçebilir.Yeteneğine rağmen, bu mod ortam ışığına karşı daha yüksek hassasiyet gösterir.Pratik senaryolarda, bu yoğun aydınlatmaya sahip ortamlarda kendini gösterir.Örneğin, doğrudan güneş ışığı ve parlak aydınlatılmış iç mekanlar, gözlerimizin parlama ile nasıl mücadele edebileceği gibi, sensörün doğruluğuna meydan okuyabilir.Bu ortamlar, olası doğruluk sorunlarını azaltmak için dikkatli bir şekilde değerlendirilmeyi gerektirir.

Orta mesafe modu

Orta mesafe mod, ortam ışığına karşı aralığı ve hassasiyet dengesini dengeler.Bu mod mesafeleri 2 metreye kadar etkili bir şekilde ölçer.Ara çözüm olarak hizmet veren, orta derecede ortam aydınlatma koşullarına uygundur.Bu çok yönlülük, dengeli performansın istendiği çeşitli iç ve yarı dış mekan uygulamaları için uygun hale getirir.

Kısa Mesafe Modu

Kısa mesafe modu, ortam ışığı parazitine karşı maksimum direnç için üretilir ve parlak aydınlatılmış ayarlarda bile güvenilirlik sağlar.Bu mod 1,3 metreye kadar bir ölçüm aralığı sunar.Sağlamlığı, yakın menzilli ölçümler ve yüksek hassasiyet gerektiren senaryolar için değerlidir.İdeal uygulamalar montaj hatları ve yakınlık algılama sistemlerini içerir.Loş ortamlarda, odaklanmış bir el fenerine geçmenin görünürlüğü ve doğruluğu nasıl artırdığını düşünün.

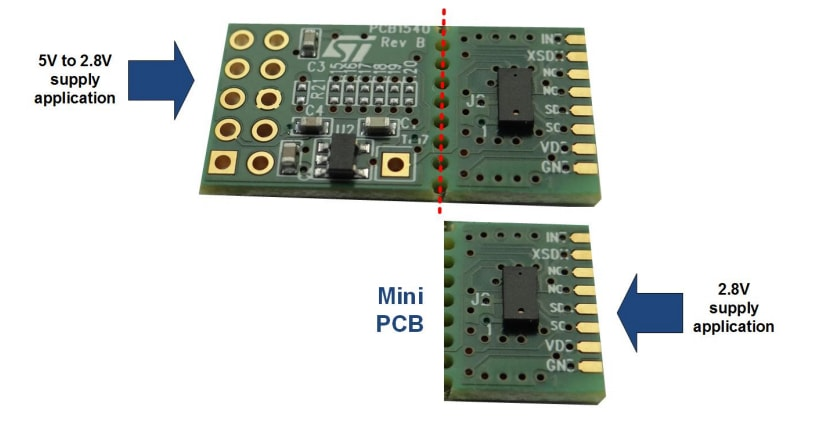

VL53L1X'in kırılabilir kart tasarımı

Kırılabilir tahta tasarımının dikkate değer bir yararı, sıkı alanları optimize etmede dikkate değer kolaylığıdır.Bu koparma tahtaları, daha küçük "mini PCB'ler" üreterek önceden işaretlenmiş kırmızı noktalı çizgiler boyunca ayrılabilir.Bu mini PCB'ler entegrasyonu çok çeşitli uygulamalara basitleştirir.Bu modüler strateji sadece düzeni kolaylaştırmakla kalmaz, aynı zamanda elektronik tasarımların özelleştirilmesini de arttırır.Bu yaklaşım, ölçeklenebilir teknoloji dağıtımlarında gözlemlenen yeterliliği yansıtır.Kırılabilir panolar prototipleme için faydalıdır.Tahtanın bölümlerini kırarak ve yeniden yapılandırarak tasarımlarını hızla ve zahmetsizce değiştirebilirim.Bu uyarlanabilirlik, çevik metodolojilerde yaygın olarak kullanılan yinelemeli kalkınma süreçlerine paralel olarak inovasyonu hızlandırır.

VL53L1X'in üretici bilgileri

Stmikroelektronik, yarı iletken endüstrisinde öncü bir güç olarak durmaktadır ve çip üzerindeki sistem (SOC) teknolojisine dikkat çekici bir vurgu yapmaktadır.Piyasadaki hakimiyetlerinin önemli bir bileşeni, silikon teknolojisinde sürekli inovasyona acımasız bağlılıklarından kaynaklanmaktadır.Bu kalıcı sürücü, sürücü güvenliğini sağlayan otomotiv sistemlerinden yaşam tarzını artıran tüketici elektroniğine kadar çeşitli uygulamaların dinamik taleplerini karşılayarak en son teknoloji yarı iletkenler üretmelerini sağlar.Son teknoloji ürünü üretimleri onları rakiplerden ayırıyor.En son teknoloji ürünü tesisleri kullanan Stmicroelectronics, sürekli olarak yüksek verimli üretim sağlar ve kusursuz kalite kontrol standartlarını korur.Bu yetenekler, özellikle hassasiyetin hayat tasarrufu anlamına gelebileceği tıbbi cihazlar gibi yüksek riskli endüstrilerde ve güvenilirliğin pazarlık yapılmaz olduğu havacılık ve uzay gibi yüksek riskli endüstrilerde kullanılan performansın azaltılmasına ve performansı optimize etmeye katkıda bulunur.

Sık sorulan sorular [SSS]

1. VL53L1X nedir?

ST FlightSense ™ serisinin bir parçası olan VL53L1X, gelişmiş bir uçuş süresi (TOF) lazer aralıklı sensördür.4 metreye kadar mesafeleri ölçerek ve 50 Hz'ye kadar frekanslarda çalışan hassasiyetle mükemmeldir.Sensör, robotik ve endüstriyel otomasyon gibi çeşitli alanlarda uygulamalar bulur.

2. VL53L1X nasıl çalışır?

Bu sensör, kızılötesi lazer darbelerinin bir nesneye gitmesi ve geri yansıtması için gereken süreyi ölçmek için FlightSense teknolojisini kullanır.Yansıyan ışık yoğunluğuna dayanan geleneksel IR sensörlerinin aksine, FlightSense tam zaman süresini hesaplar.Bu, özellikle karmaşık ortamlarda ve yüksek doğruluk gerektiren senaryolarda ölçüm güvenilirliğini arttırır.

3. I2C'deki adresimi nasıl değiştirebilirim?

Her sensörün veri çarpışmalarını ve sinyal parazitini önlemek için benzersiz bir I2C adresine ihtiyacı vardır.Farklı adresler atamak için bu adımları izleyin:

Tüm VL53L1X sensörlerinin kapatıldığından emin olun.

Adres ataması için sırayla her sensörde güç.

Başlangıçta varsayılan adresi kullanarak, adresini değiştirmek için her sensörün kayıtlarına erişin.
