XC2S200-5FG256I FPGA Mimarisini ve Uygulamalarını Anlamak

Dijital donanımı tam olarak sisteminizin ihtiyaç duyduğu şekilde şekillendirmenize olanak tanıyan programlanabilir bir mantık cihazı arıyor olabilirsiniz.XC2S200-5FG256I FPGA size esnek mantık blokları, dahili bellek ve birçok giriş ve çıkış bağlantısı sunar; böylece tek bir cihazda özel dijital işlevler oluşturabilirsiniz.Mimarisi, birçok elektronik ekipman türünde sinyal yönlendirmeyi, zamanlama kontrolünü ve arayüz işlemeyi destekler.Çip üzerinde bulunan programlanabilir yönlendirme ve bellek kaynakları sayesinde, fiziksel donanımı değiştirmeden onu farklı kontrol görevlerine, iletişim yollarına ve gömülü sistem işlevlerine uyarlayabilirsiniz.

Katalog

XC2S200-5FG256I'ye Genel Bakış

XC2S200-5FG256I Spartan II FPGA mimarisi üzerine kurulu ve yapılandırılabilir dijital sistemler için tasarlanmış programlanabilir bir mantık cihazıdır.Özel dijital fonksiyonları uygulamak üzere programlanabilen, yapılandırılabilir mantık blokları aracılığıyla düzenlenmiş yaklaşık 200000 mantık kapısı sağlar.Entegre blok RAM, geçici veri depolamayı desteklerken, çok sayıda giriş ve çıkış pini, harici bileşenlerle esnek iletişime olanak tanır.Cihaz, düşük voltajlı bir çekirdek kaynağıyla çalışır ve endüstriyel sıcaklık koşullarını destekler.Mimarisi, gömülü elektronik ekipmanlarda donanım prototiplemesini, arayüz kontrolünü ve dijital işleme görevlerini destekler.

XC2S200-5FG256I'yi mi arıyorsunuz?Mevcut stok, teslimat süresi ve fiyatları kontrol etmek için bizimle iletişime geçin.

XC2S200-5FG256I b

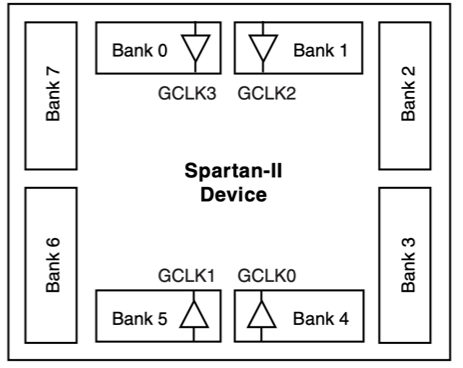

G/Ç yapısı, cihazın çevresini FPGA paketinin dört tarafı boyunca konumlandırılan sekiz kümeye böler.Her grup, aynı VCCO kaynağını paylaşan bir dizi giriş ve çıkış pinini gruplandırarak o bölgedeki tüm pinlere tutarlı bir voltaj seviyesinin uygulanmasına olanak tanır.GCLK0 ila GCLK3 olarak etiketlenen küresel saat girişleri, saat sinyallerini dahili mantık dizisi boyunca eşit şekilde dağıtmak için düzenin alt ve üst bölümlerinin yakınına yerleştirilir.Bu düzenleme, harici pinler ve dahili programlanabilir mantık arasındaki organize yönlendirmeyi korurken, farklı bankalara farklı voltaj seviyeleri atayarak birden fazla sinyalleşme standardının aynı anda çalışmasına olanak tanır.

XC2S200-5FG256I CAD Modeli

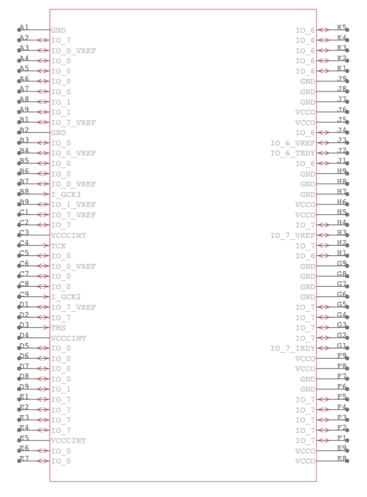

XC2S200-5FG256I Sembolü

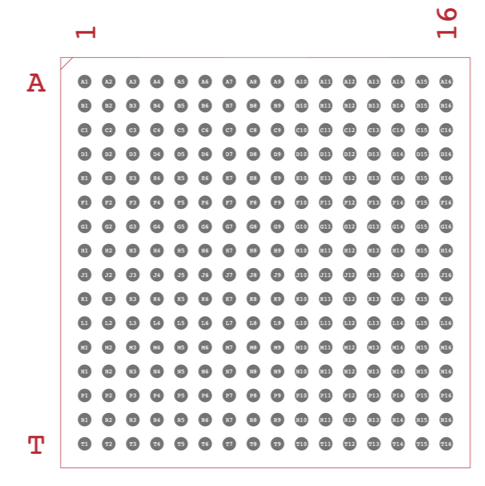

XC2S200-5FG256I Ayak İzi

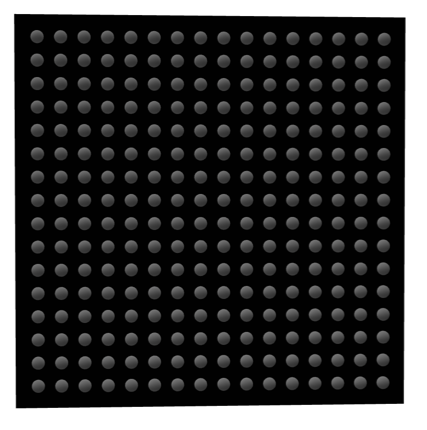

XC2S200-5FG256I 3D model

XC2S200-5FG256I'nin özellikleri

Programlanabilir FPGA Mantık Mimarisi

Cihaz, dijital devrelerin programlanabilir mantık blokları ve yönlendirme yolları aracılığıyla tanımlanmasına olanak tanıyan yapılandırılabilir bir mantık yapısı kullanır.Bu yapı, tasarımcıların fiziksel cihazı değiştirmeden özel donanım davranışını uygulamasına olanak tanıyarak esnek dijital sistem geliştirmeyi ve donanım prototiplemeyi destekler.

Entegre Blok Bellek Kaynakları

Dahili blok RAM, programlanabilir yapı içerisinde özel bellek depolaması sağlar.Bu bellek blokları veri arabelleğe almayı, arama tablolarını ve geçici depolama işlemlerini destekleyerek birçok dijital işleme uygulamasında harici bellek bileşenlerine olan ihtiyacı azaltır.

Yapılandırılabilir Giriş ve Çıkış Arayüzü

176'ya kadar kullanıcı giriş ve çıkış pini, harici cihazlarla esnek bağlantı sağlar.Her pin, farklı giriş, çıkış veya çift yönlü işlevler için yapılandırılabilir; böylece cihazın sensörler, iletişim arayüzleri ve kontrol sistemleriyle etkileşime girmesi sağlanır.

Programlanabilir Yönlendirme Ağı

Programlanabilir bir ara bağlantı ağı, mantık bloklarını, bellek elemanlarını ve giriş çıkış arayüzlerini birbirine bağlar.Sinyaller, öngörülebilir dijital davranışı korurken dahili kaynaklar arasında özel sinyal akışına izin verecek şekilde yapılandırılabilir yollar aracılığıyla yönlendirilebilir.

Gecikme Kilitli Döngüleri Kullanarak Saat Yönetimi

Entegre gecikme kilitli döngü devreleri, cihazın içindeki saat dağıtımını ve zamanlama hizalamasını destekler.Bu devreler, dahili mantık bölümleri ve harici saat kaynakları arasında istikrarlı zamanlama ilişkilerinin korunmasına yardımcı olur.

Endüstriyel Sıcaklıkta Çalışma Yeteneği

Cihaz, endüstriyel ortamlara uygun geniş bir sıcaklık aralığında çalışmayı destekler.Bu, fabrika ekipmanı veya dış mekan kurulumları gibi değişken çevresel koşullara maruz kalan sistemlerde istikrarlı performans sağlar.

Kompakt Yüzey Montajlı BGA Paketi

Cihaz, kompakt bir kaplama alanında çok sayıda bağlantıya olanak tanıyan 256 bilyeli ızgara dizisi formatında paketlenmiştir.Bu paketleme stili, yoğun baskılı devre kartı düzenlerini desteklerken yüksek pin sayısına sahip cihazlar için elektriksel güvenilirliği korur.

XC2S200-5FG256I Teknik Özellikler

Ürün Özelliği	Özellik Değeri
Üretici	AMD Xilinx
Gerilim - Besleme	2.375V ~ 2.625V
Toplam RAM Bit Sayısı	57344
Tedarikçi Cihaz Paketi	256-FBGA (17x17)
Serisi	Spartan®-II
Paket / Kasa	256-BGA
Paket	Tepsi
Çalışma Sıcaklığı	-40°C ~ 100°C (TJ)
Mantıksal Eleman/Hücre Sayısı	5292
LAB/CLB sayısı	1176
G/Ç sayısı	176
Kapı Sayısı	200000
Montaj Tipi	Yüzey Montajı
Temel Ürün Numarası	XC2S200
RoH Durumu	RoHS uyumlu değil
Nem Hassasiyet Seviyesi (MSL)	3 (168 Saat)
ULAŞIM Durumu	REACH Etkilenmedi
ECCN	EAR99
HTSUS	8542.39.0001

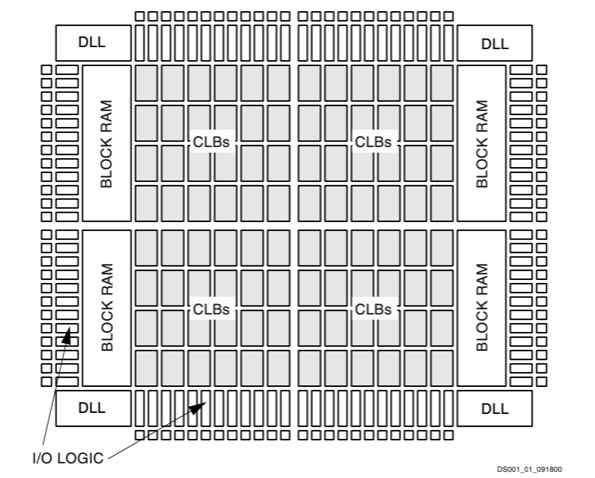

XC2S200-5FG256I'nin Blok Şeması

Yapılandırılabilir Mantık Bloklarının merkezi ızgarası, arama tabloları ve flip floplar kullanılarak dijital işlevlerin uygulandığı programlanabilir mantık dokusunu oluşturur.Blok RAM etiketli dikey sütunlar, veri depolama ve ara belleğe alma işlemleri için mantık dizisinin yanına yerleştirilen gömülü bellek kaynakları sağlar.Giriş ve çıkış mantık blokları cihazın dış kenarlarını sıralar ve dahili yönlendirme ağını harici pinlere bağlar.Köşelerde bulunan gecikme kilitli döngü birimleri, dahili mantık yapısı boyunca saat hizalamasını ve zamanlama kontrolünü destekler.CLB dizisi, bellek sütunları, saat birimleri ve IO blokları arasındaki ara bağlantı yolları, cihaz genelinde esnek sinyal bağlantılarına olanak tanıyan programlanabilir yönlendirme ağını oluşturur.

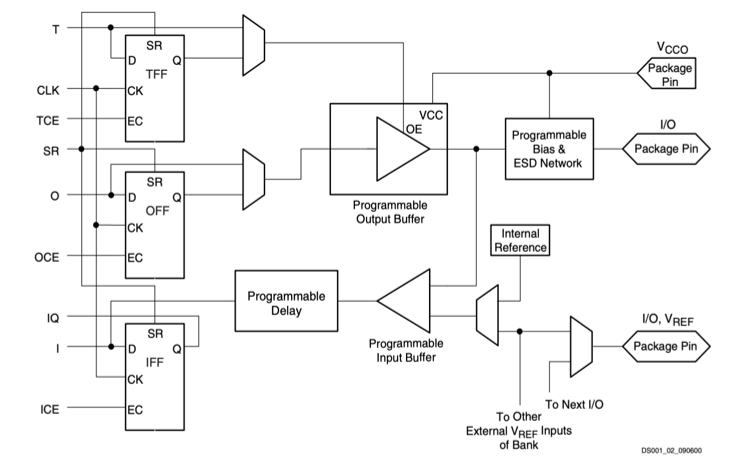

XC2S200-5FG256I'nin Giriş/Çıkış Bloğu (IOB)

Dahili I/O blok yapısı, harici paket pinlerini yapılandırılabilir giriş ve çıkış yolları aracılığıyla programlanabilir mantık yapısına bağlar.Çıkış verileri, saat ve etkinleştirme kontrolüyle birlikte KAPALI etiketli bir flip floptan geçer ve ardından IO bankasıyla ilişkili VCCO kaynağından çalışırken harici pini çalıştıran programlanabilir bir çıkış arabelleği gelir.Paket pininden gelen giriş sinyalleri, sinyali dahili saat ile senkronize eden IFF etiketli bir giriş flip flopuna ulaşmadan önce programlanabilir bir giriş tamponu ve isteğe bağlı programlanabilir gecikme aşaması yoluyla girer.Ek kontrol elemanları, TFF kaydı aracılığıyla üç durumlu kontrolü, saat etkinleştirme sinyallerini ve sinyal zamanlamasını ve durum kontrolünü yöneten ayar sıfırlama girişlerini içerir.Programlanabilir bir öngerilim ve ESD koruma ağı, pin arayüzünü korurken dahili bir referans ve VREF bağlantıları, grup genelinde paylaşılan voltaj referanslı IO standartlarını destekler.

XC2S200-5FG256I uygulamaları

Dijital Sinyal Yönlendirme Sistemleri

Programlanabilir mantık kaynakları, cihazın iletişim ekipmanında dijital sinyal yönlendirmesini ve işlemesini yönetmesine olanak tanır.Yapılandırılabilir mantık blokları, kararlı zamanlama davranışını korurken sistem bileşenleri arasında veri aktarımını gerçekleştiren özel mantık yollarını uygulayabilir.

Endüstriyel Otomasyon Kontrol Üniteleri

Endüstriyel kontrol sistemleri genellikle farklı makine süreçlerine uyum sağlayabilen esnek dijital mantık gerektirir.Cihaz, otomatik üretim ortamlarında güvenilir çalışmayı destekleyerek kontrol sinyallerini, sensör girişlerini ve aktüatör çıkışlarını yönetebilir.

Gömülü Donanım Prototipleme Platformları

Geliştirme platformları, nihai donanım üretiminden önce dijital tasarımları test etmek için sıklıkla programlanabilir mantık cihazlarını kullanır.Cihaz, tasarımcıların geliştirme sırasında mantık yapılarını uygulamasına ve değiştirmesine olanak tanıyarak dijital kontrol fonksiyonlarının verimli bir şekilde test edilmesini sağlar.

İletişim Arayüzü Köprüleme

Birden fazla iletişim protokolünü birbirine bağlayan sistemler, dijital sinyalleri arayüzler arasında çevirmek veya yönlendirmek için cihazı kullanabilir.Programlanabilir mantığı, işlemcileri, bellek aygıtlarını ve iletişim denetleyicilerini birbirine bağlayan özel veri yollarına olanak tanır.

Otomotiv Elektronik Alt Sistemleri

Araçlardaki elektronik kontrol üniteleri, sinyal yönetimi ve sistem koordinasyonu için programlanabilir mantık gerektirir.Cihaz, otomotiv elektroniği içindeki dijital kontrol görevlerini, iletişim arayüzlerini ve zamanlama fonksiyonlarını yerine getirebilir.

Tüketici Elektroniği Kontrol Mantığı

Dijital tüketici cihazları genellikle sistem işlevlerini yönetmek için kompakt programlanabilir mantık gerektirir.Cihaz, kullanıcı arayüzü sinyallerini, zamanlama kontrolünü ve elektronik ürünler içindeki bileşenler arasındaki dahili iletişimi koordine edebilir.

XC2S200-5FG256I Avantajları ve Dezavantajları

Avantajları

• Programlanabilir mantık yapısı, dijital devrelerin kurulumdan sonra yeniden yapılandırılmasına olanak tanır

• Entegre blok hafızası, bazı tasarımlarda harici hafıza olmadan veri depolamayı destekler

• Çok sayıda giriş ve çıkış pini esnek sistem bağlantısını destekler

• Endüstriyel sıcaklık koşullarında kararlı çalışma

• Kompakt BGA paketi yoğun baskılı devre kartı düzenlerini destekler

• Dahili saat hizalama devreleri tutarlı zamanlama davranışının korunmasına yardımcı olur

Dezavantajları

• Mantık kapasitesi daha yeni programlanabilir cihazlarınkinden daha düşüktür

• Çip üzerindeki bellek boyutu, modern programlanabilir mantık aileleriyle karşılaştırıldığında sınırlıdır

• Güç tüketimi daha yeni alçak gerilim mimarilerine göre daha yüksek olabilir

• Gelişmiş entegre sinyal işleme kaynaklarını içermez

• Cihaz programlama için harici konfigürasyon belleği gerektirir

XC2S200-5FG256I Alternatifleri

Parça Numarası	Üretici	Temel Özellikler	Kullanım Örneği/Notlar
XC2S200-5FGG256I	AMD	Yapılandırılabilir mantık bloklarına, dağıtılmış RAM'e ve programlanabilir yönlendirme kaynaklarına sahip Spartan-II FPGA.2,5 V'luk bir çekirdek kaynağı etrafında çalışır ve özel dijital devrelerin uygulanması için binlerce mantık hücresi sağlar.	Endüstriyel sıcaklık aralıklarında programlanabilir mantığın ve güvenilir çalışmanın gerekli olduğu gömülü işleme, endüstriyel kontrol ve iletişim donanımlarında kullanılır.
XC2S200-5FGG256C	AMD	Esnek dijital tasarım için programlanabilir mantık öğelerini, dahili bellek bloklarını ve yapılandırılabilir I/O bağlantılarını birleştiren Spartan-II ailesinden FPGA cihazı.	Orta düzeyde mantık yoğunluğunun ve esnek donanım yapılandırmasının gerekli olduğu tüketici elektroniği, iletişim modülleri ve prototip oluşturma platformları için uygundur.
XC2S200-5FG256C	AMD	Tek bir çip üzerinde karmaşık dijital devreleri uygulamak için yapılandırılabilir mantık hücreleri, dahili bellek kaynakları ve kullanıcı tarafından yapılandırılabilir birden fazla I/O pini sunan programlanabilir FPGA cihazı.	Programlanabilir dijital donanım gerektiren veri toplama sistemlerinde, sinyal işleme platformlarında ve gömülü tasarımlarda uygulanır.
XC2S200-5FGG456I	AMD	Karmaşık dijital sistemler için programlanabilir mantık blokları, yerleşik bellek ve çok sayıda I/O bağlantısı sağlayan yüksek pin sayımlı Spartan-II FPGA.	Esnek programlanabilir mantık ve genişletilmiş sıcaklık desteği gerektiren endüstriyel otomasyonda, gelişmiş iletişim ekipmanlarında ve yüksek I/O gömülü sistemlerde kullanılır.

AMD Xilinx Hakkında

AMD Xilinx, programlanabilir mantık cihazları ve uyarlanabilir bilgi işlem platformlarının geliştirilmesiyle tanınan bir yarı iletken teknoloji şirketidir.Şirket, Xilinx olarak kuruldu ve daha sonra Advanced Micro Devices'ın bir parçası oldu.Çalışmaları sahada programlanabilir kapı dizileri, çip cihazlarındaki uyarlanabilir sistemler ve bilgi işlem, iletişim, otomotiv elektroniği ve endüstriyel sistemlerde kullanılan programlanabilir hızlandırma platformlarına odaklanmaktadır.Şirket, onlarca yıldır programlanabilir mantık mimarileri geliştiriyor ve devrelerin üretimden sonra tanımlanmasına olanak tanıyan yapılandırılabilir cihazlar aracılığıyla dijital donanım tasarımını destekliyor.Ürünleri gömülü sistemlerde, ağ altyapısında, sinyal işleme ekipmanlarında ve elektronik kontrol sistemlerinde yaygın olarak kullanılmaktadır.

Sonuç

XC2S200-5FG256I FPGA, dijital mantığı doğrudan donanımda oluşturmanız için size esnek bir yol sunar.Farklı sistem görevlerini desteklemek için mantık bloklarını, bellek kaynaklarını ve giriş ve çıkış bağlantılarını yapılandırabilirsiniz.İç yapısı, tek bir programlanabilir cihaz içinde sinyal yönlendirmeye, zamanlama kontrolüne ve veri depolamaya olanak tanır.Yapılandırılabilir XC2S200-5FG256I FPGA Mimarisi ve Uygulama mimarisi ile cihaz, gömülü elektronikleri, iletişim arayüzlerini ve kontrol sistemlerini destekleyebilir.Düzenini, özelliklerini ve uygulamalarını anlamak, programlanabilir mantık cihazlarının modern dijital ekipmanı nasıl desteklediğini görmenize yardımcı olur.Bu, XC2S200-5FG256I'nin elektronik tasarımınızın ihtiyaçlarına uyup uymadığını değerlendirmenizi kolaylaştırır.

Veri Sayfası PDF'si

XC2S200-5FG256I Veri Sayfası:

XC2S200-5FG256I.pdf
