KSC1845 transistörünü anlamak

KSC1845, ses ve diğer hassas elektronik uygulamalar için tasarlanmış düşük gürültülü bir NPN transistörüdür.Bu makale, özelliklerini, kullanımını ve ortak uygulamalarını araştırarak çeşitli devrelere nasıl uyduğunu anlamayı kolaylaştırıyor.

Katalog

KSC1845 Ürüne Genel Bakış

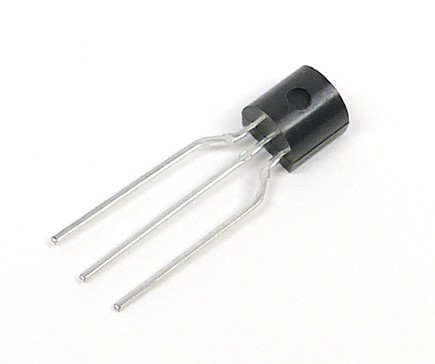

. KSC1845 Ses-frekans uygulamalarını düşük gürültü ile işlemek için özel olarak tasarlanmış NPN Transistör ailesine aittir ve bu da sese duyarlı elektronik devreler için idealdir.Silikon tabanlı TO-92 paketi, kolay entegrasyon için dayanıklılık ve kompakt bir tasarım sağlar.

KSC1845'in üç ana terminali vardır: her biri akım akışını yönetmede rol oynayan taban, koleksiyoncu ve yayıcı.Bir akım tabandan aktığında, transistör koleksiyoncu ve yayıcı arasındaki yolu açar ve kontrollü bir akım akışına izin verir.Bu özellik, güvenilir bir anahtar oluşturan üç katmanlı yapı (iki N-katkılı katman ve bir P-katmanlı) ile sinyalleri yükseltmesine izin verir.Düşük gürültü performansı ile ses amplifikasyonu ve diğer hassas uygulamalar için tercih edilen bir seçimdir.

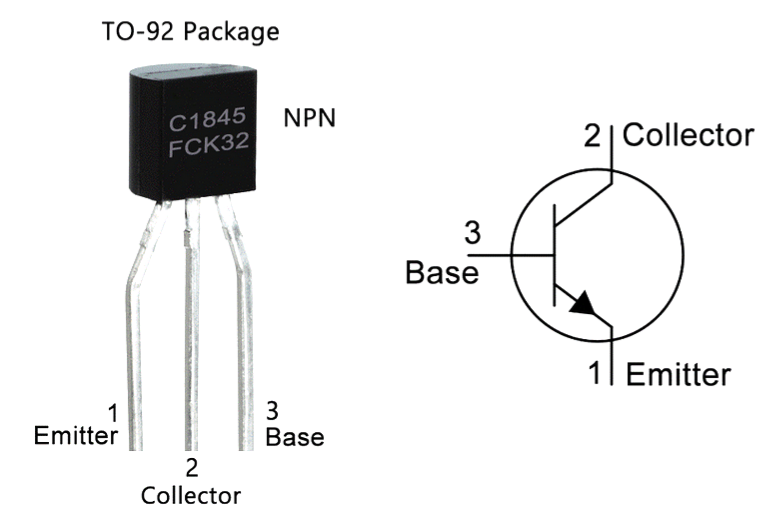

KSC1845 Pin Yapılandırması

KSC1845 CAD modeli

KSC1845 sembolü

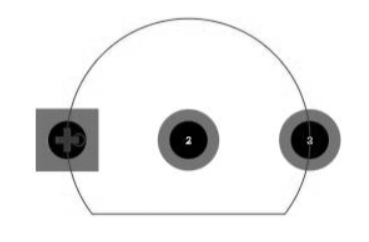

KSC1845 ayak izi

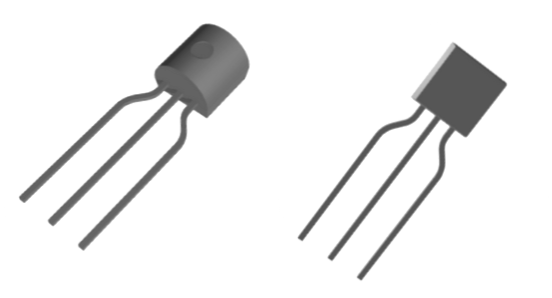

KSC1845 3D Model

KSC1845 özellikleri

Ses frekansı düşük gürültü amplifikatörü

KSC1845, minimum gürültü ile net ses amplifikasyonu sağlamak için tasarlanmıştır, bu da hassas ses uygulamaları için iyi bir seçimdir.Bu düşük gürültülü özellik, özellikle net sinyal iletiminin gerekli olduğu devrelerde ses kalitesinin korunmasına yardımcı olur.

KSA992'yi tamamlayıcı

Bu transistör genellikle bir karşılığı olarak kullanılır. KSA992, birçok devrede KSC1845'i tamamlayan bir NPN transistörü.Eşleştirildiklerinde birlikte iyi çalışırlar, çeşitli elektronik uygulamalarda performansı artırırlar.

KSC1845 uygulamaları

Ses devreleri

KSC1845'in düşük gürültülü kalitesi, istenmeyen arka plan gürültüsü eklemeden sinyalleri güçlendirerek ses ekipmanlarında daha iyi ses netliği sağlayan ses devreleri için idealdir.

Yüksek frekanslı güç dönüşümü

Güç dönüşüm devrelerinde, bu transistör yüksek frekanslı işlemleri destekler ve stabil ve düzgün dönüşüm gerektiren elektronik sistemlerde verimli güç kullanımı sağlar.

Elektronik balastlar

KSC1845 ayrıca aydınlatma sistemlerinde, özellikle enerji tasarruflu ampullerde akımı düzenleyen elektronik balastlarda da kullanılır.İstikrarı, bu tür devreler için uygun hale getirir.

Voltaj düzenleme devreleri

Bu transistör, sabit voltaj seviyelerinin korunmasına yardımcı olmak için voltaj regülasyon devrelerinde yaygın olarak kullanılır ve çeşitli elektronik cihazlarda tutarlı performans sağlar.

Güç amplifikatörleri

Güç amplifikasyon uygulamalarında KSC1845, zayıf sinyallerin gücünü artırmaya yardımcı olarak ses ve diğer düşük güçlü sinyal uygulamalarında yararlı hale getirir.

Multivibratörler

Bu transistör, birçok elektronik cihazda anahtarlama ve zamanlama sinyalleri oluşturmak için gerekli olan hem bistable hem de astable multivibratör devrelerinde kullanılabilir.

Enerji tasarrufu sağlayan aydınlatma

Güç kullanımının etkili bir şekilde kontrol edilmesine, özellikle hem verimli hem de dayanıklı olması gereken ışıklarda, enerji tasarrufu sağlayan aydınlatma için devrelerde kullanılır.

Düşük Güç Yük Desteği

KSC1845, 0.05A'nın altındaki yükleri destekleyerek düşük güç tüketimi gerektiren uygulamalara uygun hale getirerek devrenin verimliliğine katkıda bulunabilir.

Güç kaynaklarını değiştirme

Transistör genellikle yüksek anahtarlama güç kaynağı sistemlerinde kullanılır, burada voltaj ve akımdaki hızlı değişiklikleri yönetmeye yardımcı olur ve bu zorlu uygulamalarda istikrarlı performans sağlar.

KSC1845 özellikleri

Yarı iletken KSC1845fta ile karşılaştırılabilir özelliklere sahip teknik özellikler, özellikler, özellikler ve bileşenler.

Tip	Parametre
Fabrika teslim süresi	6 hafta
Kontak Kaplama	Kalay
Takılmak	Delikten
Montaj türü	Delikten
Paket / Dava	226-3, TO-92-3 (TO-226AA) (Oluşturulan Kurşunlar)
Pin sayısı	3
Ağırlık	240mg
Transistör elemanı malzemesi	Silikon
Toplayıcı yayıcı arıza voltajı	120V
Eleman sayısı	1
Hfe Min	200
Çalışma sıcaklığı	150 ° C TJ
Ambalajlama	Bant ve Kutu (TB)
Yayınlanmış	2002
Jesd-609 kodu	E3
Pbfree kodu	Evet
Parça durumu	Aktif
Nem Duyarlılık Seviyesi (MSL)	1 (sınırsız)
Fesih sayısı	3
ECCN kodu	Ear99
Voltaj - Nominal DC	120V
Maksimum Güç Verimi	500MW
Terminal konumu	Alt
Mevcut Derecelendirme	50ma
Sıklık	110mhz
Temel parça numarası	KSC1845
Eleman yapılandırması	Bekar
Güç dağıtımı	500MW
Transistör Uygulaması	Amplifikatör
Bant genişliği ürünü kazan	110mhz
Polarite/Kanal Türü	NPN
Transistör tipi	NPN
Toplayıcı yayıcı voltajı (VCEO)	120V
Max Toplayıcı Akımı	50ma
DC Akım Kazanç (HFE) (Min) @ IC, VCE	300 @ 1mA 6V
Akım - Toplayıcı Kesme (MAX)	50na icbo
VCE Doygunluğu (MAX) @ IB, IC	300mv @ 1ma, 10mA
Geçiş frekansı	110mhz
Maksimum arıza voltajı	120V
Toplayıcı taban voltajı (VCBO)	120V
İmparalar taban voltajı (Vebo)	5V
Yükseklik	4.58mm
Uzunluk	4.58mm
Genişlik	3,86 mm
SVHC'ye ulaşmak	SVHC yok
Radyasyon sertleştirme	HAYIR
ROHS Durumu	ROHS3 uyumlu
Kurşun ücretsiz	Kurşun ücretsiz

KSC1845'e benzer parçalar

Sağdaki parçalarda yarı iletken KSC1845ftA'ya benzer özellikler vardır

Parça numarası	Üretici	Takılmak	Paket / Dava	Toplayıcı yayıcı arıza voltajı	Max Toplayıcı Akımı	Geçiş frekansı	Toplayıcı yayıcı doygunluk voltajı	Hfe Min	Maksimum Güç Verimi
KSC1845PTA	Yarı iletkende	Delikten	TO-226-3, TO-92-3 (TO-226AA)	120 V	50 MA	110 MHz	70 mV	200	500 MW
2N5550TFR	Yarı iletkende	Delikten	TO-226-3, TO-92-3 (TO-226AA)	140 V	600 Ma	100 MHz	250 mV	60	625 MW
KSC1845PTA	Yarı iletkende	Delikten	TO-226-3, TO-92-3 (TO-226AA)	140 V	600 Ma	100 MHz	250 mV	60	625 MW
2N5550TA	Yarı iletkende	Delikten	TO-226-3, TO-92-3 (TO-226AA)	120 V	50 MA	-	70 mV	200	500 MW

KSC1845 için eşdeğer seçenekler

• FJV1845

KSC1845 için Kullanım Yönergeleri

KSC1845 transistör esas olarak temel terminal yoluyla aktive edilir.Bu terminale bir voltaj uygulandığında, transistörü tetikler ve akımın koleksiyoncudan yayıcıya geçmesine izin verir.Bu kontrollü akış, bir devredeki sinyalleri amplifiye etmek için etkili hale getirir.

Tasarımı nedeniyle KSC1845 simetri yoktur.Yayı ve koleksiyoncuyu değiştirirseniz, transistör her zamanki aktif modunda çalışmaz, bunun yerine tersine çalışır.Bu davranış, her bir terminaldeki spesifik doping seviyelerinden kaynaklanır, bu da doğru yönlendirmeyi uygun işlev için gerekli kılar.

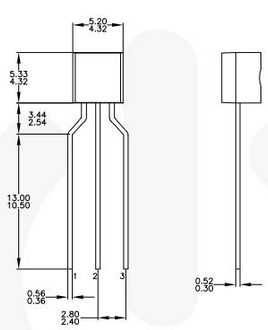

KSC1845 Paket Ayrıntıları

KSC1845 için üretici bilgileri

Yarı iletken (NASDAQ: ON) üzerinde, güvenilir güç ve sinyal yönetimi sağlarken enerjiyi koruyan teknolojiye odaklanarak KSC1845'i üretir.Geniş bir ürün yelpazesi ile şirket çeşitli endüstrilere hizmet vermektedir ve elektronikte artan verimlilik talebini karşılamayı amaçlamaktadır.Semiconductor, Kuzey Amerika, Avrupa ve Asya Pasifik'teki bir tesis ve satış ofisleri ağı aracılığıyla faaliyet göstererek küresel olarak kendini kurdu.Bu merkezler aracılığıyla şirket, KSC1845 gibi ürünlerin kalite standartlarını karşılamasını ve dünya çapında uygulamalar için güvenilir performans sunmasını sağlar.
