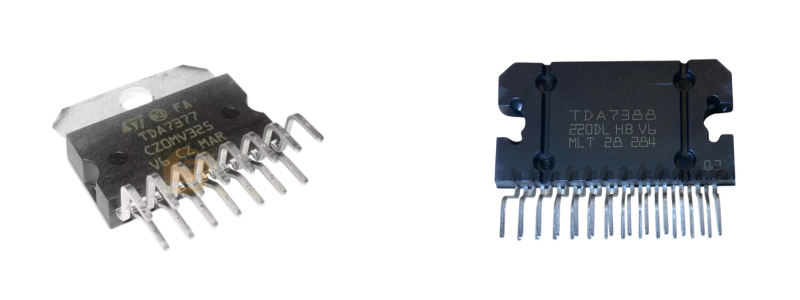

TDA7377 ve TDA7388 amplifikatörleri arasındaki farkları anlamak

Amplifikatörler, ses ve elektronik sistemlerde önemli bileşenlerdir, daha yüksek sesle ve daha net ses sunmak için zayıf sinyalleri artırır.Bu makale, esas olarak CAR ses sistemlerinde kullanılan iki popüler amplifikatör modelini (TDA7377 ve TDA7388) karşılaştırmaktadır.Özelliklerini, performanslarını ve güç çıkışı ve kanal konfigürasyonlarında nasıl farklılık gösterdiklerini araştıracağız.Bu ayrımları anlayarak, basit bir stereo kurulum veya yüksek güçlü bir ses sistemi için olsun, amplifikatörün özel ihtiyaçlarınıza uygun olduğu konusunda daha bilinçli bir karar verebilirsiniz.

Katalog

Amplifikatörlere derinlemesine genel bakış

Amplifikatör, genellikle transistörler ve güç transformatörleri gibi bileşenleri kullanarak bir sinyalin gücünü arttırmak için kullanılan bir elektronik cihazdır.Bir giriş sinyalinin voltajını veya akımını artırarak, netliği ve mukavemeti koruyan daha güçlü bir çıkış üretir.Amplifikatörler, televizyonlar, radyolar ve iletişim sistemleri gibi cihazlarda yaygın olarak kullanılır, burada orijinal sinyali geliştirmek için dış güç çizerler.

Amplifikatörler çeşitli pratik uygulamalarda önemli bir rol oynamaktadır.Örneğin televizyonlarda ses sinyallerini artırırlar, bu da net ve büyüleyici bir sesle sonuçlanır.İletişim sistemlerinde, sinyalleri güçlendirirler, böylece kaliteyi kaybetmeden uzun mesafeler kat edebilirler ve teknolojiyi günlük yaşamda daha etkili hale getirme etkilerini gösterirler.

TDA7377 ses amplifikatörünü anlamak

TDA7377, araba ses sistemlerinde yaygın olarak kullanılan çok yönlü bir bileşendir.İki köprülü veya dört dizginsiz çıkışla çalışabilir, bu da bozulmayı düşük tutarken iki veya dört hoparlörlü kurulumlar için uygun hale getirir.Yüksek kaliteli çıkış aşamaları ve bağımsız dört kanallı tasarımı, güçlü performans ve güvenilir ses sağlar ve süreçte güç kaybını azaltır.

TDA7377'nin esnek tasarımı, çeşitli ayarlarda net ve tutarlı ses kalitesi sağlayarak farklı ses konfigürasyonlarına sığmasını sağlar.Uyarlanabilirliği ve istikrarı, araba ses sistemlerinde ve diğer ses uygulamalarında harika ses çıkışı elde etmek için tercih edilen bir seçim haline getirir.

Değiştirme ve eşdeğer

• LM386

• TDA2030

• TDA7297

• TDA7379

TDA7388 amplifikatörüne genel bakış

TDA7388, yüksek kaliteli ses sunmak için bilinen araba radyo sistemlerinde yaygın olarak kullanılan bir AB amplifikatörüdür.Kanal başına 41 watt sağlar ve bozulmayı en aza indirmek ve gürültüyü azaltmak için MOSFET teknolojisini kullanır.Amplifikatör, kısa devrelere karşı koruma ve aşırı ısınma gibi çeşitli güvenlik özelliklerini içerir, bu da onu güvenilir ve uzun ömürlü bir seçenek haline getirir.

Yerleşik koruyucu mekanizmalar sadece TDA7388’in ömrünü arttırmakla kalmaz, aynı zamanda benzer modellerle entegre olmayı kolaylaştırır.Bu uyumluluk, sistem yükseltmelerini basitleştirir ve üreticilerin ses kurulumlarında tutarlılığı sürdürmelerine yardımcı olur.

Değiştirme ve eşdeğer

• E-TDA7386

• E-TDA7566

• TDA7854

• TB2941HQ

• TDA7561

• TDA7851F

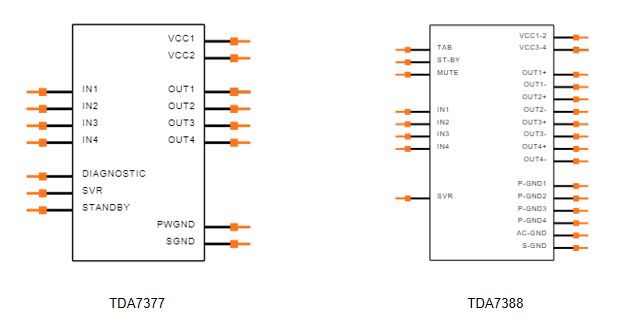

TDA7377 ve TDA7388 sembolleri

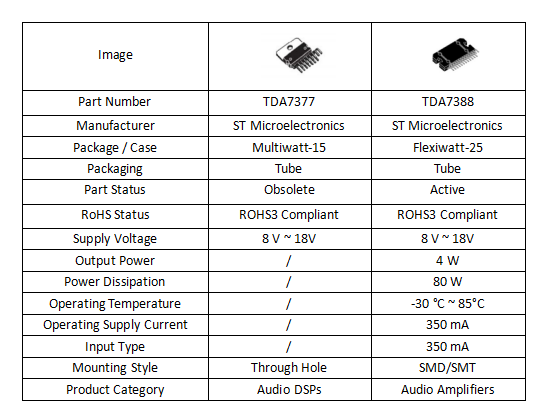

TDA7377 ve TDA7388'in teknik özellikleri

TDA7377 ve TDA7388'in ana özellikleri

TDA7377 vurgular

• Ev ve Araba Ses Uygulamalarında Çok Yönlü: TDA7377, uyarlanabilirliği nedeniyle hem ev hem de araba ses sistemlerinde kullanılabilir.Tasarımı, farklı ortamlarda sorunsuz bir şekilde çalışmasını sağlar, bu da onu çeşitli ses kurulumları için bir seçim haline getirir.

• Basitleştirilmiş Tasarım Karmaşıklığı ve maliyeti azaltma: Amplifikatörün basit tasarımı, üretim maliyetlerini azaltmaya yardımcı olur ve entegrasyonun karmaşıklığını azaltır.Bu, üreticilerin TDA7377'yi ek masraflar elde etmeden çok çeşitli ses cihazlarına dahil etmesini kolaylaştırır.

• Büyük hoparlör kurulumları için çift dört yönlü çıktı: TDA7377’nin çift dört yönlü çıktı özelliği, birden fazla hoparlör yapılandırmasını etkili bir şekilde işlemesini sağlar ve daha geniş bir ses sistemi oluşturmayı isteyen kullanıcılar için mükemmel olan daha geniş bir alanda dengeli ses sunar.

• Kompakt Tasarım Taşınabilirliği Geliştirir: Küçük ve hafif yapısı ile TDA7377'nin taşınabilir cihazlara ve sınırlı alanlara dahil edilmesi kolaydır, bu da alanın sınırlı olduğu uygulamalar için uygun bir seçenek haline getirir.

• Minimal bozulma ile yüksek ses kalitesi: TDA7377, çok düşük bozulmaya sahip net ve net ses üretir, bu da sesin daha yüksek hacimlerde bile doğru ve keyifli kalmasını sağlar.

TDA7388 vurguları

• Aşırı gerilim ve kısa devre özelliklerini içeren kapsamlı koruma: TDA7388, aşırı gerilim ve kısa devre koruması gibi çeşitli koruyucu özelliklerle donatılmıştır.Bu, güvenli ve istikrarlı bir çalışma sağlar, amplifikatör ve bağlı cihazlara zarar verme riskini azaltır.

• Düşük bozulma ile hassas ses üremesini sağlar: amplifikatörün tasarımı, bozulma seviyelerini düşük tutarak, net ve kaynaklanmaya yönelik ses sağlayarak hassas ses çoğaltılmasına öncelik verir ve yüksek sadakatli ses uygulamaları için uygun hale getirir.

• Çok yönlü ses yapılandırmaları için bağımsız kanal kontrolü: TDA7388, kullanıcıların her kanalı ayrı ayrı kontrol etmesini sağlar ve ses çıkışını yapılandırmada daha fazla esneklik sağlar.Bu özellik özellikle her hoparlör için farklı ses ayarları gerektiren kurulumlar için faydalıdır.

• Sessiz ve Gürültü Bastırma Özellikleri Yüksek Performans: Sessiz ve gürültü bastırma fonksiyonlarının dahil edilmesi, istenmeyen arka plan gürültüsünü azaltmaya yardımcı olur ve ses durumları arasında daha pürüzsüz geçişlere izin verir, genel dinleme deneyimini geliştirir.

• Birden çok hoparlör için çok uygun yüksek güç çıkışı: TDA7388, güçlü bir güç çıkışı sağlar, bu da performans veya ses kalitesinden ödün vermeden birden fazla hoparlör kullanabilir.Bu, sağlam güç kullanımı gerektiren daha karmaşık ses kurulumları için ideal bir seçim haline getirir.

TDA7377 ve TDA7388 arasında güç çıkışı karşılaştırması

TDA7377, kanal başına 35 watt sağlar, bu da çoğu standart ses sisteminde dengeli ve net ses gerektiren kurulumlar için uygun hale getirir.Öte yandan, TDA7388 kanal başına 41 watt sunar ve bu da daha güçlü ve daha dinamik ses çıkışı gerektiren daha güçlü konfigürasyonlar için daha iyi uyum sağlar.

Kanal Farklılıklarını Anlama: TDA7377 ve TDA7388

TDA7377, iki kanallı yapılandırmasıyla daha basit stereo kurulumlar için tasarlanmıştır, bu da temel ses ihtiyaçları için idealdir.Buna karşılık, TDA7388, daha ayrıntılı ve karmaşık ses dağılımlarına izin veren dört kanal sunar.Bu, TDA7388'i ses çıkışında bağımsız kanal kontrolü ve çok yönlülük gerektiren kurulumlar için daha uygun hale getirir.

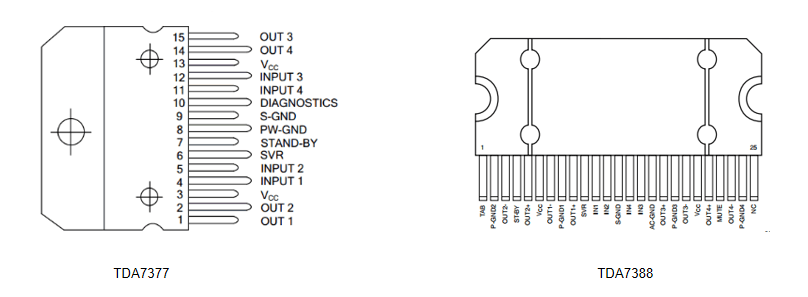

TDA7377 ve TDA7388 PIN Yapılandırmaları

PIN konfigürasyonları, amplifikatör yongalarındaki her pimin, girişleri, çıkışları, topraklamayı ve sessiz ve bekleme gibi diğer işlevleri içeren belirli rollerini özetler.Aşağıda, her bir pimin ayrıntılı bir açıklaması ve hem TDA7377 hem de TDA7388 için işlevi bulunmaktadır.

TDA7377'nin pim yapılandırması

TDA7377'de her biri belirli bir göreve atanan 15 pine sahiptir

• Pin 1 (çıkış 1): Bu pim, yükseltilmiş sinyali ilk hoparlöre ileten çıkış 1 için kullanılır.

• Pin 2 (çıkış 2): Pin 1'e benzer şekilde, bu pim çıkış 2'yi yönetir ve sinyali ikinci hoparlöre yönlendirir.

• PIN 3 (VCC): Amplifikatörün toplayıcısına güç sağlar ve çalışma için gerekli voltajın sağlanmasını sağlar.

• Pin 4 (1'de): Ses sinyalinin amplifikatöre sokulduğu kanal 1 için giriş görevi görür.

• Pin 5 (2'de): Kanal 2’nin ses girişi için kullanılır ve başka bir sinyalin amplifikatöre girmesine izin verir.

• PIN 6 (SVR): Bu besleme voltajı reddetme pimi, istenmeyen gürültüyü veya güç kaynağındaki dalgalanmaları filtrelemeye yardımcı olarak kararlı çalışma sağlar.

• PIN 7 (ST-BY): Amplifikatörün bekleme modunu kontrol eder.Etkinleştirildiğinde, amplifikatör enerji koruyarak düşük güçlü bir duruma girer.

• PIN 8 (PW-GND): Güç topraklama pimi, amplifikatör içindeki güç akışını stabilize ederek ortak bir toprak bağlantısı sağlar.

• PIN 9 (S-GND): Bu sinyal zemin pimi, sinyalin topraklama noktasına bağlanır ve gürültü ve paraziti azaltarak ses sinyallerinin bütünlüğünün korunmasına yardımcı olur.

• PIN 10 (DIAG): Teşhis pimi amplifikatörün iç durumunu izler ve kısa devreler veya aşırı ısınma gibi sorunları tespit edebilir.

• Pin 11 (4'te): Bu kanal için ayrı bir ses sinyali getirerek Kanal 4 için giriş görevi görür.

• Pin 12 (3'te): Kanal 3 için giriş olarak işlev görür ve başka bir ses sinyalinin amplifikatöre beslenmesine izin verir.

• PIN 13 (VCC): Gücün tüm kanallara eşit olarak dağıtılmasını sağlayan ikinci bir güç kaynağı pimi.

• Pin 14 (çıkış 4): Sinyali karşılık gelen hoparlöre göndererek kanal 4 için güçlendirilmiş sinyal çıkışını yönetir.

• Pin 15 (çıkış 3): İlgili hoparlöre bağlanan kanal 3 için amplifiye edilmiş sinyal çıkışını işler.

TDA7388'in pim yapılandırması

TDA7388, 25 pimi ile dört kanal için daha ayrıntılı kontrol ve işlevsellik sağlar

• Pim 1 (Sekme): Bu pim, ısı yayılması için yere bağlanır ve amplifikatörün sıcaklığını düzenlemeye yardımcı olur.

• Pin 2 (P-GND2): Kanal 2 için güç topraklama sağlar, kararlı çalışma ve potansiyel paraziti azaltır.

• Pin 3 (OUT2-): Amplifiye edilmiş sinyalin negatif fazını vermek için kullanılan kanal 2 için ters çıktı.

• PIN 4 (ST-BY): Bu pim, amplifikatörün kullanılmadığı zaman düşük güçlü bir duruma geçmesine izin vererek bekleme modunu yönetir.

• PIN 5 (OUT2+): Amplifiye edilmiş sinyalin pozitif fazını hoparlöre ileterek kanal 2 için ters olmayan çıkış.

• PIN 6 (VCC): Amplifikatöre gerekli güç voltajını sağlar ve işlemini ve performansını destekler.

• PIN 7 (OUT1-): Sinyalin negatif fazını hoparlöre iletmek için kullanılan kanal 1 için ters çıktı.

• Pin 8 (P-GND1): Akım akışı için kararlı bir referans noktası sağlayan kanal 1 için güç topraklaması görevi görür.

• PIN 9 (OUT1+): Sinyalin pozitif fazını bağlı hoparlöre göndererek kanal 1 için ters olmayan çıktı.

• PIN 10 (SVR): Amplifikatörün performansını etkileyebilecek istenmeyen voltaj gürültüsünü filtreleyerek besleme voltaj reddini yönetir.

• Pin 11 (IN1): Ses sinyalinin işleme için amplifikatöre girdiği kanal 1 için giriş.

• Pin 12 (IN2): Kanal 2 için giriş, başka bir ses kaynağının amplifikatöre bağlanmasına izin verir.

• Pin 13 (S-GND): Sinyal gürültüsünü azaltmaya ve ses çıkışının netliğini korumaya yardımcı olan sinyal zemin pimi.

• Pin 14 (In4): Kanal 4 için giriş, işleme ve amplifikasyon için ses sinyalini getirin.

• Pin 15 (IN3): Kanal 3 için giriş olarak işlev görür ve başka bir ses kaynağını amplifikatöre bağlar.

• PIN 16 (AC-GND): AC topraklama sağlar, alternatif akım akışını stabilize eder ve gürültüyü en aza indirir.

• PIN 17 (OUT3+): Sinyalin pozitif aşamasını hoparlöre göndererek kanal 3 için ters olmayan çıkış.

• Pin 18 (P-GND3): Kanal 3 için güç topraklama görevi görür, kararlı akım akışını korur ve paraziti azaltır.

• PIN 19 (OUT3-): Kanal 3 için ters çıktı, sinyalin negatif fazını bağlı hoparlöre iletir.

• PIN 20 (VCC): Gücü amplifikatör kanallarına eşit olarak dağıtmaya yardımcı olan ikinci bir güç kaynağı pimi.

• PIN 21 (OUT4+): Kanal 4 için ters olmayan çıkış, sinyalin pozitif fazını ilgili hoparlöre gönderir.

• Pin 22 (Sessiz): Sessiz işlevi kontrol ederek, kullanıcının amplifikatörü kapatmadan çıkışı geçici olarak susturmasına izin verir.

• Pin 23 (OUT4-): Amplifiye edilmiş sinyalin negatif fazını vererek kanal 4 için ters çıktı.

• PIN 24 (P-GND4): Kanal 4 için güç topraklama sağlar ve optimal performans için kararlı bir akım akışı sağlar.

• Pin 25 (HSD): Bağlantı yok;Bu pim, amplifikatörün işleminde herhangi bir aktif role hizmet etmez.

Uygulamaların Karşılaştırılması: TDA7377 ve TDA7388

TDA7377, küçük hoparlörler ve yüksek frekanslı sürücüler kullanan sistemler için en uygun olanıdır.Bu kurulumlarda iyi performans gösterir, net ses kalitesi sağlar.Öte yandan, TDA7388 daha büyük hoparlör kurulumları ve subwoofer'larla daha uyumludur, bu da daha dolgun ve daha sürükleyici bir ses deneyimi ile sonuçlanır.

Sık Sorulan Sorular [SSS]

1. TDA7388 IC nedir?

TDA7388, araba ses sistemleri için tasarlanmış güçlü bir 4 kanallı amplifikatördür.Güvenilir performansı ve tutarlı güç sağlama yeteneği ile bilinir.

2. TDA7377'nin yerine ne?

TDA7377 için bazı uygun replasmanlar arasında JRC4558, TL082 veya NE5532 bulunur.

3. TDA7377'nin özellikleri nelerdir?

TDA7377, yerleşik koruma özellikleri, düşük bozulma ve verimli güç kullanımı ile takdir edilmektedir.

4. TDA7388'in eşdeğerleri nelerdir?

TDA7388'e alternatifler arasında TDA7851F, TDA7561, TDA7387EP ve TB2941HQ bulunur.

5. TDA7377 gibi çift köprü amplifikatörünün amacı nedir?

TDA7377 gibi çift bir köprü amplifikatörü, sol ve sağ kanalları ayrı ayrı yükselterek stereo sistemleri geliştirerek daha iyi ses kalitesi ile sonuçlanır.
