LPC84x Başlangıç Gücü Sorunlarını ve Tam Güçlendirme Sırasını Anlamak

LPC84x mikrodenetleyicileri, işlem gücünü, belleği ve çevre birimlerini kompakt bir cihazda birleştirdiklerinden gömülü sistemlerde yaygın olarak kullanılır.Güvenilir çalışmayı sağlamak için mikro denetleyicinin nasıl başlatıldığını ve güç koşullarının davranışını nasıl etkilediğini anlamanız gerekir.Bu makalede, LPC84x mikro denetleyicilerinin temel özellikleri ve mimarisinin yanı sıra güç kaynağı gereksinimleri, sıfırlama mekanizmaları ve başlatma sırası açıklanmaktadır.Ayrıca, başlangıçtaki güç sorunları ve bunları gidermenin pratik yolları da tartışılmaktadır.

Katalog

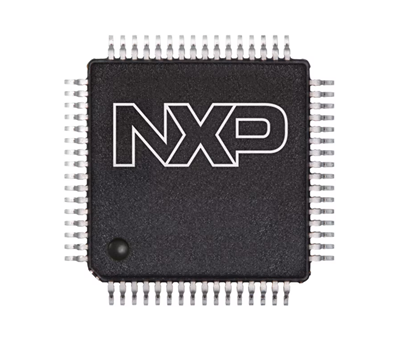

Şekil 1. LPC84x Mikrodenetleyici

LPC84x Başlangıç Gücü Sorunlarına Genel Bakış

LPC84x mikro denetleyicileri, işleme kapasitesini, belleği ve çevre birimlerini kompakt ve enerji açısından verimli bir cihazda birleştirdiklerinden gömülü sistemlerde yaygın olarak kullanılır.Bununla birlikte, güvenilir çalışma büyük ölçüde istikrarlı ve iyi kontrol edilen bir güç verme sürecine bağlıdır.Başlatma sırasında dengesiz besleme voltajı, uygun olmayan voltaj artış hızı veya tutarsız sıfırlama koşulları gibi sorunlar mikro denetleyicinin nasıl başlatıldığını etkileyebilir.Bu koşullar cihazın normal çalışmasına engel olabilir veya sistem önyüklemesini geciktirebilir.

LPC84x Mikrodenetleyicilerin Özellikleri

1. ARM Cortex-M0+ Çekirdek

LPC84x serisi, düşük güç tüketimi ve verimli performans için optimize edilmiş ARM Cortex-M0+ işlemci temel alınarak üretilmiştir.Bu 32 bitlik çekirdek, hızlı kesme işlemeyi ve deterministik yürütmeyi destekleyerek gömülü uygulamalar için uygun hale getirir.Basit mimarisi, güvenilir işleme yeteneklerini korurken kompakt aygıt yazılımı oluşturmaya olanak tanır.Çekirdek ayrıca daha kolay programlama ve hata ayıklama için standart ARM geliştirme araçlarını da destekler.

2. Gömülü Flash Bellek

Bu mikro denetleyiciler, program kodunu ve ürün yazılımını depolamak için kullanılan çip üzerinde flash belleği içerir.Dahili flaş genellikle harici bellek aygıtlarına ihtiyaç duymadan gömülü uygulamalar için yeterli alan sağlar.Entegre flaş, talimatlara daha hızlı erişim sağlar ve genel sistem verimliliğini artırır.Mikrodenetleyicinin programlama sonrasında bağımsız olarak çalışabilmesi nedeniyle donanım tasarımını da basitleştirir.

3.SRAM Bellek

LPC84x ailesi, çalışma zamanı veri depolama ve yığın işlemleri için dahili SRAM'ı entegre eder.Bu bellek değişkenlere, arabelleklere ve geçici işleme verilerine hızlı erişim sağlar.Hızlı SRAM, CPU'nun harici belleği beklemeden verilere erişebilmesi nedeniyle yürütme hızını artırır.Ayrıca gömülü uygulamalar içindeki çoklu görev işlemlerini de destekler.

4. Esnek Seri İletişim Arayüzleri

Harici cihazları ve modülleri bağlamak için birden fazla iletişim çevre birimi mevcuttur.Bunlar arasında seri iletişim için UART arayüzleri, yüksek hızlı çevre birimi iletişimi için SPI arayüzleri ve sensör ve kontrol ağları için I²C arayüzleri bulunur.Bu yerleşik iletişim blokları, yerleşik tasarımlarda donanım entegrasyonunu basitleştirir.Ekranları, sensörleri, bellek aygıtlarını ve diğer dijital bileşenleri bağlamak için kullanılabilir.

5. Analog Çevre Birimi Desteği

LPC84x mikro denetleyicileri, 12 bitlik Analog-Dijital Dönüştürücü (ADC) gibi entegre analog özellikler içerir.Bu, cihazın sensörlerden veya harici devrelerden gelen analog sinyalleri ölçmesine olanak tanır.Bazı varyantlar ayrıca analog çıkışlar oluşturmak için Dijital-Analog Dönüştürücü (DAC) işlevselliğini de içerir.Bu yetenekler mikro denetleyicinin sinyallerle doğrudan arayüz oluşturmasını sağlar.

6. Esnek G/Ç Yapılandırması

Genel amaçlı giriş/çıkış (GPIO) pinleri, mikro denetleyicinin harici donanım bileşenleriyle etkileşime girmesini sağlar.LPC84x, birden fazla fonksiyonun tek bir pime atanmasına olanak tanıyan esnek pim yapılandırma özellikleri içerir.Bu esneklik, PCB düzenlerinin optimize edilmesine ve mevcut çevre birimlerinin maksimum düzeye çıkarılmasına yardımcı olur.GPIO pinleri dijital giriş, çıkış veya alternatif çevresel işlevler için yapılandırılabilir.

7. Düşük Güçte Çalışma Modları

Pille çalışan uygulamalarda enerji tüketimini azaltmak için düşük güç modları dahildir.Bu modlar, mikro denetleyicinin kullanılmayan çevre birimlerini devre dışı bırakmasına veya boşta kalma süreleri sırasında sistem saat frekansını azaltmasına olanak tanır.Güç yönetimi özellikleri, taşınabilir cihazlarda pil ömrünün uzatılmasına yardımcı olur.Sistem gerektiğinde hızlı bir şekilde aktif çalışmaya dönebilir.

8. Entegre Zamanlayıcı ve Kontrol Modülleri

Zaman ölçümünü, sinyal üretimini ve olay kontrolünü desteklemek için çeşitli zamanlayıcı modülleri entegre edilmiştir.Bunlar arasında çok hızlı zamanlayıcılar, durum yapılandırılabilir zamanlayıcılar ve izleme zamanlayıcıları bulunur.Zamanlayıcılar, motor kontrolü, iletişim zamanlaması veya periyodik görev planlama gibi gömülü sistemlerde hassas zamanlama kontrolü sağlar.Bu modüller sistem güvenilirliğini ve performansını artırır.

LPC84x Blok Diyagramına Genel Bakış

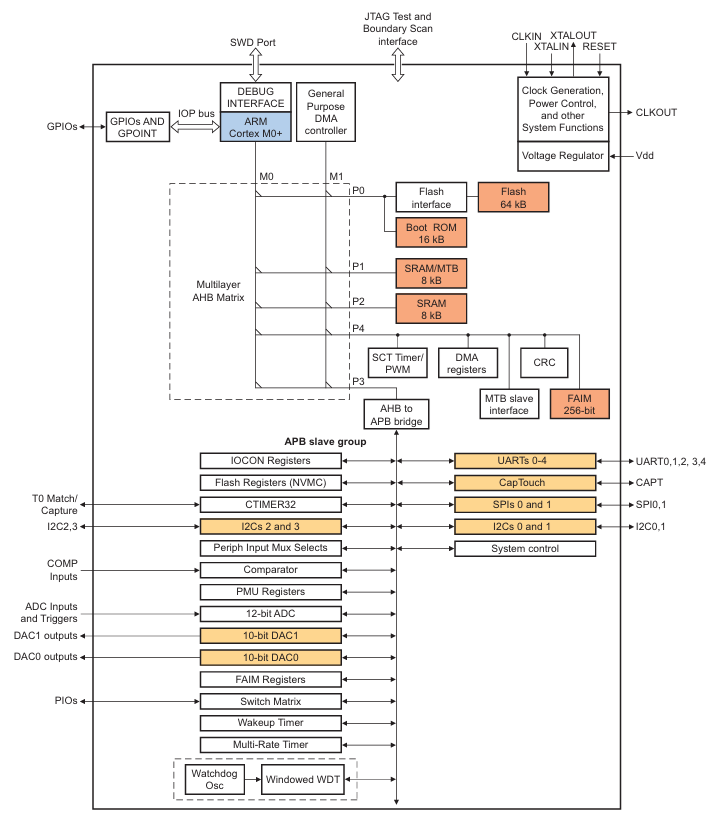

Şekil 2. LPC84x Mikrodenetleyici Blok Şeması

LPC84x mimarisi, yerleşik işleme görevlerini gerçekleştirmek için birlikte çalışan birden çok işlevsel bloğu entegre eder.Sistemin merkezinde, SRAM'den verilere erişirken dahili flash bellekte saklanan program talimatlarını yürüten ARM Cortex-M0+ CPU yer alıyor.Çok katmanlı bir AHB veri yolu matrisi, işlemciyi bellek modülleri ve çevresel arayüzlere bağlayarak dahili bileşenler arasında verimli iletişim sağlar.Saat oluşturma ve güç yönetimi, sistem zamanlamasını kontrol eder ve farklı performans modlarında cihazın kararlı çalışmasını sağlar.SWD gibi hata ayıklama arayüzleri, geliştirme sırasında ürün yazılımının programlanmasına ve test edilmesine olanak tanır.Zamanlayıcılar, iletişim modülleri ve analog arayüzler dahil olmak üzere çeşitli çevre birimleri, harici cihaz etkileşimi sağlamak için dahili veri yolu sistemi aracılığıyla bağlanır.Bu bloklar birlikte verimli gömülü kontrol için tasarlanmış kompakt bir mikro denetleyici mimarisi oluşturur.

LPC84x Güç Kaynağı Gereksinimleri

Parametre	Sembol	Tipik / Aralık
Besleme Gerilimi	VDD	1,8 V – 3,6 V
Analog Besleme Gerilimi	VDDA	1,8 V – 3,6 V
Çalışma Gerilimi (Tipik)	VDD	3,3V
Açılış Gerilimi Eşiği	VPOR	~1,5 V (tipik)
Brown-Out Gerilim Seviyesi	VBOR	Yapılandırılabilir (~1,7–2,7 V)
Aktif Mod Akımı	ID	Cihaza bağlı
Derin Uyku Akımı	ID(DS)	Çok düşük (μA aralığı)
Maksimum GPIO Gerilimi	VIO	VDD'ye kadar
Çalışma Sıcaklığı Aralığı	TA	−40°C ila +105°C
Önerilen Dekuplaj Kondansatörü	—	Her VDD pininin yakınında 0,1 µF

LPC84x Kaynakları Sıfırlama ve Başlatma Davranışı

Açılışta Sıfırlama (POR)

Açılışta Sıfırlama (POR), LPC84x mikro denetleyicisine ilk kez güç uygulandığında otomatik olarak etkinleşen dahili bir sıfırlama mekanizmasıdır.Ana amacı, besleme voltajı güvenli bir çalışma seviyesine ulaşana kadar sistemi sıfırlama durumunda tutmaktır.Cihaza güç verildiğinde, POR devresi besleme voltajını izler ve CPU'nun talimatları zamanından önce yerine getirmesini engeller.Voltaj stabil hale geldiğinde sıfırlama durumu ortadan kalkar ve işlemci, dahili flash bellekten kod çalıştırmaya başlar.Bu, güç uygulandıktan sonra mikro denetleyicinin her zaman öngörülebilir bir durumda başlamasını sağlar.Dahili mimaride sıfırlama sistemi, normal çalışma başlamadan önce saat ve güç yönetimi bloklarıyla etkileşime girer.Bu mekanizma LPC84x başlatma işleminin temelini oluşturur.

Brown-Out Sıfırlama (BOR)

Brown-Out Reset (BOR), besleme voltajı güvenli bir çalışma eşiğinin altına düştüğünde LPC84x mikro denetleyicisini sıfırlayan bir koruma mekanizmasıdır.Amacı, CPU'nun öngörülemeyen davranışlara neden olabilecek dengesiz voltaj koşulları altında çalışmasını önlemektir.Gerilim yapılandırılan seviyenin altına düştüğünde BOR devresi, belleği ve çevre birimlerini korumak için sistemin sıfırlanmasını tetikler.Besleme voltajı sabit bir seviyeye döndükten sonra cihaz normal şekilde yeniden başlatılır.Bu özellik, güç dalgalanmalarının meydana gelebileceği sistemlerde güvenilir çalışmanın korunmasına yardımcı olur.Dahili mimaride voltaj izleme devreleri, düşük voltaj koşullarını tespit etmek için güç kontrol bloğunun yanında çalışır.Sonuç olarak mikrodenetleyici geçici voltaj düşüşlerinden güvenli bir şekilde kurtulabilir.

Harici Sıfırlama Pimi (RESET)

Harici RESET pini, LPC84x mikro denetleyicisini çipin dışından sıfırlamak için bir donanım yöntemi sağlar.Gerektiğinde harici cihazların veya kontrol sinyallerinin mikro denetleyiciyi sıfırlama durumuna zorlamasını sağlar.RESET sinyali aktif hale geldiğinde işlemci talimatları yürütmeyi durdurur ve başlangıç ​​başlangıç ​​durumuna geri döner.Bu, belirli operasyonel olaylar sırasında sistemin temiz bir şekilde yeniden başlatılabilmesini sağlar.Sıfırlama sinyali serbest bırakıldıktan sonra cihaz, ürün yazılımını tekrar çalıştırmadan önce dahili başlatma işlemini gerçekleştirir.Harici sıfırlama kontrolü genellikle programlama, hata ayıklama veya sistem denetimi sırasında kullanılır.Dahili sistem yapısı içerisinde bu sıfırlama yolu doğrudan merkezi sıfırlama kontrolörüne bağlanır.

Watchdog'u Sıfırla

Watchdog zamanlayıcısı sistem yazılımının artık doğru şekilde çalışmadığını tespit ettiğinde watchdog sıfırlaması gerçekleşir.Watchdog zamanlayıcısı, çalışan bellenimden periyodik güncellemeler talep ederek programın yürütülmesini sürekli olarak izler.Yazılım beklenen süre içinde zamanlayıcıyı yenileyemezse zamanlayıcının süresi dolar ve sistem sıfırlamasını tetikler.Bu mekanizma, sistemi yazılım çökmelerinden, sonsuz döngülerden veya beklenmeyen ürün yazılımı hatalarından korur.Sıfırlama gerçekleştikten sonra mikrodenetleyici yeniden başlatılır ve programı tekrar çalıştırmaya başlar.İç mimaride watchdog zamanlayıcısı, sistem kontrol mantığı ve zamanlayıcılarla birlikte çalışır.Amacı, genel sistem güvenilirliğini artırmak ve gömülü sistemlerde sürekli çalışmayı sürdürmektir.

LPC84x Güçlendirme Sırası

1. Güç Kaynağı Stabilizasyonu

Cihaza ilk voltaj uygulandığında, dahili devrelerin besleme voltajının dengelenmesi için kısa bir süreye ihtiyacı vardır.Bu aşamada dahili düzenleyiciler ve güç yönetimi blokları CPU ve çevre birimleri için uygun voltaj seviyelerini belirler.Bu stabilizasyon gerçekleşirken mikrodenetleyici devre dışı kalır.Bu, erken çalıştırma aşamasında güvenilmez davranışları önler.Kararlı voltaj, dahili mantık devrelerinin doğru şekilde çalışabilmesini sağlar.

2. Açılışta Sıfırlama Aktivasyonu

Besleme stabil hale gelmeye başladıktan sonra, Açılışta Sıfırlama devresi işlemciyi sıfırlama durumunda tutar.Bu sıfırlama, voltaj güvenli bir seviyeye ulaşana kadar CPU'nun talimatları yürütmesini engeller.Sıfırlama kontrolörü bu aşamada besleme gerilimini sürekli olarak izler.Yalnızca voltaj gerekli eşiği aştığında sıfırlama serbest bırakılmaya başlar.Bu, mikro denetleyicinin temiz bir sistem durumuyla başlamasını garanti eder.

3. Dahili Saat Başlatma

Sıfırlama koşulları temizlendikten sonra mikro denetleyici dahili saat sistemini başlatır.Saat üreteci, CPU ve çevresel işlemler için zamanlamayı sağlayan dahili osilatörü başlatır.Bu saat, sistemin yürütülmesi için ana zamanlama referansı haline gelir.İşlemci, kararlı bir saat kaynağı olmadan talimatları çalıştıramaz.Bu nedenle saatin başlatılması, sistem başlatılmasının önemli bir aşamasıdır.

4. Bellek Başlatma

Bir sonraki aşamada işlemci, programın kullandığı dahili bellek yapılarını hazırlar.Flash bellek ürün yazılımı talimatlarını sağlarken, SRAM çalışma zamanı verilerini depolar.Sistem ayrıca kesme yönetimi için kullanılan vektör tablosunu da hazırlar.Bu bellek kurulumu, işlemcinin program giriş noktasını doğru şekilde bulmasını sağlar.Belleğin uygun şekilde başlatılması, ürün yazılımının sorunsuz şekilde yürütülmesini sağlar.

5. Çevresel Başlatma

Bellek hazırlığının ardından sistem önemli dahili çevre birimlerini etkinleştirir.Bu çevre birimleri, bellenimin gerektirdiği zamanlayıcıları, iletişim modüllerini ve kontrol kayıtlarını içerebilir.Uygulama yazılımı onları etkinleştirene kadar bazı çevre birimleri devre dışı kalır.Başlatma aşaması, temel sistem ortamının hazır olmasını sağlar.Bu adım, cihazı uygulama yürütmeye hazırlar.

6. Aygıt Yazılımının Yürütülmesi Başlıyor

Tüm dahili başlatma adımları tamamlandıktan sonra işlemci, flash bellekte saklanan ürün yazılımını çalıştırmaya başlar.Yürütme genellikle program kodunda tanımlanan sıfırlama vektöründen başlar.Bu noktadan itibaren gömülü uygulama sistemin çalışmasını kontrol eder.Ürün yazılımı, çevre birimlerini yapılandırır, giriş sinyallerini işler ve sistem görevlerini gerçekleştirir.Bu, donanım başlangıcından uygulama çalışma zamanına geçişi işaret eder.

Yaygın LPC84x Başlangıç Gücü Sorunları

• Açılış Sırasında Yavaş Gerilim Rampası

Besleme voltajı çok yavaş yükselirse dahili sıfırlama devreleri öngörülemeyen şekilde davranabilir.Yavaş bir rampa hızı, uygun sıfırlamanın serbest bırakılmasını geciktirebilir ve cihazın başlatılmasını etkileyebilir.Bazı sistemlerde CPU, voltaj tamamen stabil hale gelmeden önce başlamayı deneyebilir.Bu tutarsız başlatma davranışına neden olabilir.

• Güç Kaynağı Gürültüsü veya Kararsızlığı

Güç kaynağı hattındaki elektriksel gürültü, mikro denetleyicinin kararlı şekilde başlatılmasını engelleyebilir.Gürültü, istenmeyen sıfırlamaları tetikleyen geçici voltaj düşüşlerine neden olabilir.Bu dalgalanmalar dahili saati ve mantık devrelerini etkileyebilir.Sonuç olarak mikrodenetleyici tekrar tekrar yeniden başlatılabilir.

• Yetersiz Dekuplaj Kapasitörleri

Mikrodenetleyici güç pinlerinin yakınındaki zayıf ayırma, başlatma sırasında dengesiz voltaja neden olabilir.Çipin içindeki hızlı akım değişiklikleri, kaynağı dengelemek için yakındaki kapasitörlere ihtiyaç duyar.Uygun ayırma olmazsa voltaj yükselmeleri meydana gelebilir.Bu kararsızlık sistemin başlatılmasını etkileyebilir.

• Başlatma Sırasında Gerilim Düşmeleri

Güç kaynağı başlatma sırasında yeterli akımı sağlayamazsa voltaj kısa süreliğine düşebilir.Bu durum, kararma sıfırlama koşullarını tetikleyebilir.Bu tür düşüşler sistemdeki diğer bileşenler aynı anda çalışmaya başladığında meydana gelebilir.Bu geçici düşüşler önyükleme işlemini kesintiye uğratabilir.

•Sinyal Kararsızlığını Sıfırla

Çalıştırma sırasında dalgalanan harici sıfırlama sinyalleri tekrarlanan sıfırlamalara neden olabilir.Sıfırlama sinyali sabit kalmazsa mikrodenetleyici başlatma işlemini hiçbir zaman tamamlayamayabilir.Bu, ürün yazılımının normal şekilde yürütülmesini engelleyebilir.Güvenilir başlatma için kararlı sıfırlama koşulları gereklidir.

• Uygunsuz Saat Kaynağı Kullanılabilirliği

Sistem düzgün şekilde çalışmayan harici bir saat kaynağına bağlıysa CPU düzgün çalışmayabilir.Kararlı bir saat sinyali olmadan talimatın yürütülmesi başlayamaz.Bu, sistemin yanıt vermemesine neden olabilir.Normal mikrodenetleyici başlatma için saat kararlılığı önemlidir.

LPC84x Başlatma Sorunlarını Giderme

• Besleme Gerilimi Kararlılığını Doğrulayın

İlk sorun giderme adımı, bir osiloskop veya multimetre kullanarak mikro denetleyici besleme voltajını ölçmektir.Başlatma sırasında voltaj önerilen çalışma aralığında kalmalıdır.Ani düşüşler veya ani yükselişler güç kaynağının dengesizliğine işaret edebilir.Çalıştırma sırasında voltaj dalga biçimini gözlemlemek gizli sorunları ortaya çıkarabilir.Güvenilir mikrodenetleyici başlatma için kararlı voltaj önemlidir.

• Sinyal Zamanlamasını Sıfırla'yı kontrol edin

Sıfırlama sinyali sabit kalmalı ve açma işlemiyle düzgün şekilde senkronize edilmelidir.Çoğu kişi, başlatma sırasında beklendiği gibi davrandığını doğrulamak için sıfırlama pinini sıklıkla izler.Kararsız veya gürültülü bir sıfırlama sinyali sistemi tekrar tekrar yeniden başlatabilir.Sıfırlama zamanlamasının doğrulanması, başlatmanın ancak güç stabil hale geldikten sonra gerçekleşmesini sağlar.Doğru sıfırlama davranışı, doğru sistem önyüklemesini destekler.

• Güç Kaynağı Filtrelemesini Denetleyin

Dekuplaj kapasitörleri gibi güç filtreleme bileşenleri dikkatle incelenmelidir.Bu kapasitörler hızlı akım değişiklikleri sırasında voltajın sabit kalmasına yardımcı olur.Kötü yerleştirme veya yetersiz kapasitans, voltaj gürültüsünün mikro denetleyiciyi etkilemesine neden olabilir.Uygun filtrelemenin sağlanması başlatma güvenilirliğini artırır.Donanım incelemesi sıklıkla eksik veya yanlış yerleştirilmiş kapasitörleri ortaya çıkarabilir.

• Saat Kaynağı İşlemini Onaylayın

İşlemcinin talimatları yürütebilmesi için sistem saatinin doğru şekilde başlaması gerekir.Doğru çalışmayı onaylamak için osilatör sinyallerini kontrol edin.Saat kaynağı başlatılamazsa CPU ürün yazılımını çalıştıramaz.Saat sinyalinin izlenmesi, zamanlama devrelerinin doğru çalışıp çalışmadığının belirlenmesine yardımcı olur.Normal başlatma için güvenilir saat çalışması gereklidir.

• Firmware Başlatma Kodunu İnceleyin

Ürün yazılımının içindeki başlatma kodu, sistem başlatma davranışını etkileyebilir.Sıfırlama işleyicisini ve sistem başlatma rutinlerini gözden geçirin.Sistem kayıtlarının veya çevre birimlerinin yanlış yapılandırılması normal çalışmayı geciktirebilir.Başlangıç ​​kodunun doğrulanması, ürün yazılımının donanımı doğru şekilde başlatmasını sağlar.Yazılım denetimi, donanım hata ayıklamasını tamamlar.

• Hata Ayıklama Araçları ile Başlangıç Davranışını Gözlemleyin

SWD gibi hata ayıklama arayüzleri, başlatma sırasında işlemci aktivitesinin izlenmesine olanak tanır.Hata ayıklama araçlarını kullanarak CPU'nun ana program giriş noktasına ulaşıp ulaşmadığını kontrol edin.Kesme noktaları ve hata ayıklama günlükleri, başlatmanın nerede durduğunu ortaya çıkarmaya yardımcı olur.Bu yöntem, erken başlatma aşamalarında sistem davranışına ilişkin değerli bilgiler sağlar.

Sonuç

LPC84x mikro denetleyicisinin güvenilir şekilde başlatılması, kararlı güce, doğru sıfırlama davranışına ve düzgün çalışan bir saat sistemine bağlıdır.Önemli başlatma aşamaları arasında güç stabilizasyonu, sıfırlamanın serbest bırakılması, saat kurulumu, hafıza hazırlığı ve ürün yazılımının yürütülmesi yer alır.Gerilim düşüşleri, gürültü, zayıf ayırma veya dengesiz sıfırlama sinyalleri gibi sorunlar bu süreci kesintiye uğratabilir.Dikkatli güç tasarımı ve sistematik sorun giderme, tutarlı başlatma ve kararlı sistem çalışması sağlamaya yardımcı olur.
