LFSC3GA25E-7F900C FPGA Mimarisini ve Anahtar İşlevlerini Anlamak

LFSC3GA25E-7F900C'yi keşfetmek, programlanabilir mantık cihazlarının esnek dijital sistemleri nasıl desteklediğine daha yakından bakmanızı sağlar.Bu FPGA'yı tek bir çip içinde veri yollarını düzenlemek, sinyalleri yönetmek ve özel mantık işlevleri oluşturmak için kullanabilirsiniz.Dahili düzeni, programlanabilir mantık hücrelerini, bellek bloklarını ve giriş çıkış bankalarını birleştirerek sinyallerin cihazda verimli bir şekilde hareket etmesini sağlar.Bu bölümlerin birlikte nasıl çalıştığını anlamak, karmaşık elektronik sistemlerin nasıl yapılandırıldığını görmenize yardımcı olur.İletişim donanımından kontrol sistemlerine kadar bu FPGA, uyarlanabilir dijital tasarımlar oluşturmanın pratik bir yolunu sunar.

Katalog

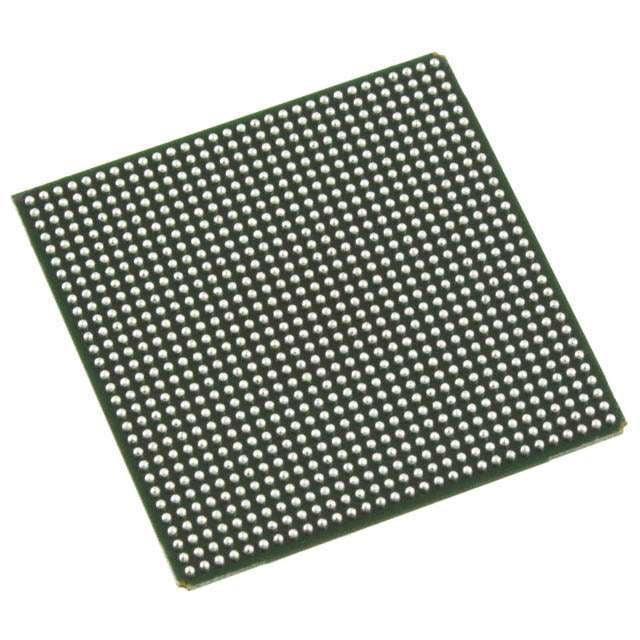

LFSC3GA25E-7F900C Genel Bakış

LFSC3GA25E-7F900C gömülü elektronik sistemlerde yapılandırılabilir dijital işlevleri desteklemek üzere tasarlanmış programlanabilir bir mantık cihazıdır.Cihaz, binlerce programlanabilir öğeye, dahili bellek kaynaklarına ve harici iletişim için çok sayıda giriş ve çıkış bağlantısına sahip ızgara tabanlı bir mantık yapısı içerir.Mimarisi, dijital devrelerin, kontrol yollarının ve sinyal işleme görevlerinin tek bir çip içerisinde uygulanmasına olanak tanır.Entegre yönlendirme ağları, mantık bloklarını ve bellek bölümlerini birbirine bağlayarak verilerin cihaz içerisinde yapılandırılmış bir şekilde hareket etmesini sağlar.Operasyon, düşük çekirdek besleme aralığı ve yoğun kart düzenlerine uygun yüksek pin sayısı paketiyle desteklenir.

LFSC3GA25E-7F900C'yi arıyorum.Mevcut stok, teslimat süresi ve fiyatları kontrol etmek için bizimle iletişime geçin.

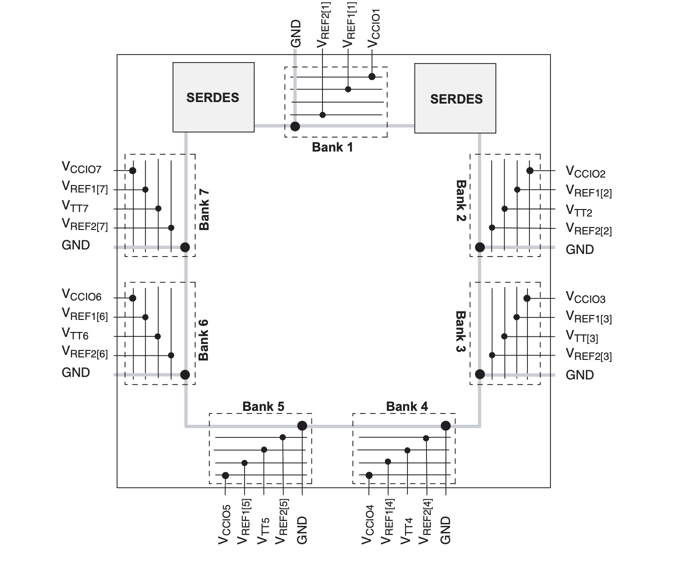

LFSC3GA25E-7F900C Bankaları

LFSC3GA25E-7F900C FPGA'da kullanılan giriş ve çıkış bankası düzenlemesi, cihazın programlanabilir IO kaynaklarını çoklu voltaj kontrollü bölgelere nasıl düzenlediğini gösterir.Cihazın çevresine sekiz küme dağıtılmıştır ve her küme, VCCIO beslemesi için gruplandırılmış bağlantılar, VREF etiketli referans voltajı girişleri, VTT etiketli sonlandırma voltajı pinleri ve toprak içerir.Bu yapı, her bir bankanın bağımsız elektriksel koşullarla çalışmasına olanak tanır ve böylece cihazın ayrı taraflarında farklı sinyal standartları desteklenebilir.SERDES arayüz blokları, yakındaki IO bölgelerine bağlı yüksek hızlı seri iletişim kanallarını desteklemek için üst sıraların yakınında görünür.Düzen aynı zamanda harici sinyallerin sıralı IO yapısı aracılığıyla dahili programlanabilir mantıkla nasıl etkileşime girdiğini tanımlayan paylaşılan referans pinlerini ve güç bağlantılarını da tanımlar.

LFSC3GA25E-7F900C CAD Modeli

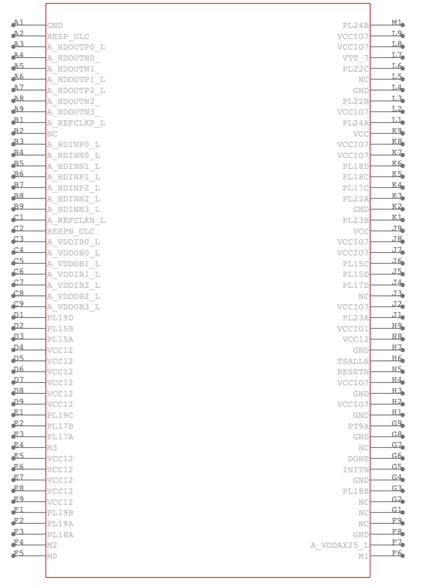

LFSC3GA25E-7F900C Sembolü

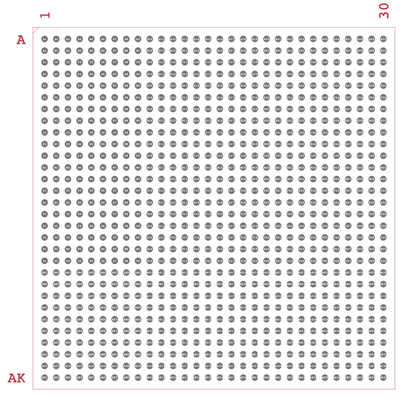

LFSC3GA25E-7F900C Ayak İzi

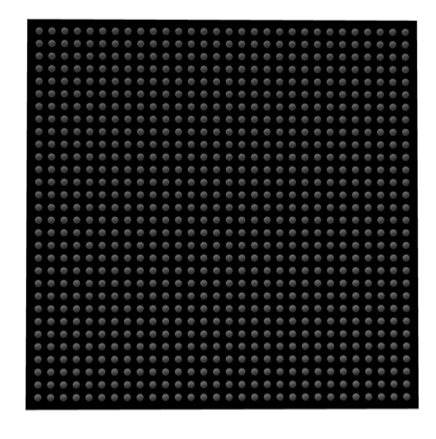

LFSC3GA25E-7F900C 3D model

LFSC3GA25E-7F900C'nin özellikleri

Yüksek Yoğunluklu Programlanabilir Mantık

Cihaz, düzenli bir ızgara halinde düzenlenmiş yaklaşık yirmi beş bin programlanabilir mantık öğesini bütünleştirir.Bu mantık hücreleri, gömülü sistemlerde dijital kontrol yollarını, kombinasyonel mantığı ve aritmetik işlemleri uygulamak üzere yapılandırılabilir.

Gömülü Bellek Mimarisi

Dahili bellek kaynakları, verileri arabelleğe almak ve mantıksal işlemleri desteklemek için birden fazla megabit depolama kapasitesi sağlar.Bu bellek blokları cihazın geneline dağıtılmıştır, böylece mantık devreleri verilere uzun yönlendirme yolları olmadan yerel olarak erişebilir.

Esnek Giriş ve Çıkış Bağlantısı

Üç yüz yetmiş sekize kadar giriş ve çıkış bağlantısı, cihazın sensörler, iletişim arayüzleri ve diğer dijital bileşenlerle etkileşime girmesine olanak tanır.Pim yapısı, bağımsız IO kümeleri genelinde birden fazla elektrik standardını destekler.

Entegre Saat Yönetimi Kaynakları

Dahili saat yönetimi blokları, zamanlama sinyallerinin programlanabilir mantık yapısı boyunca dağıtılmasına yardımcı olur.Bu kaynaklar senkronize sinyal zamanlamasını korur, böylece dijital işlemler düzenli ve öngörülebilir bir sırada gerçekleşir.

Yüksek Hızlı Seri Arayüz Yeteneği

Özel seri arayüz blokları, sistem modülleri arasında veri aktarımı için yüksek hızlı iletişim kanallarını destekler.Bu bloklar yakındaki IO bankalarına bağlanır ve veri yoğun tasarımlarda istikrarlı sinyal iletiminin korunmasına yardımcı olur.

Yapılandırılmış Mantık İşleme Blokları

Özel dahili işleme blokları mantık yapısını genişletir ve tasarımcıların tekrarlanan dijital yapıları daha verimli bir şekilde uygulamalarına olanak tanır.Bu düzenleme, paket işleme, kontrol sıralaması ve paralel veri işlemleri gibi görevleri destekler.

Programlanabilir Yönlendirme Ağı

Yapılandırılmış bir yönlendirme ağı, mantık hücrelerini, bellek bloklarını ve arayüz pinlerini birbirine bağlar.Sinyaller ağda birden fazla yol boyunca ilerleyerek tasarımcıların dijital işlevleri sistem mimarisine uygun şekilde organize etmelerine olanak tanır.

Yüzeye Montaj Paket Entegrasyonu

Cihaz, yoğun kart entegrasyonunu destekleyen geniş bir bilyeli ızgara dizilimi paketinin içine yerleştirilmiştir.Bu paket yapısı, gelişmiş elektronik düzenekler için birçok elektrik bağlantısının kompakt bir alanda düzenlenmesine olanak tanır.

LFSC3GA25E-7F900C Teknik Özellikler

Ürün Özelliği	Özellik Değeri
Üretici	Kafes Yarıiletken
Gerilim - Besleme	0,95V ~ 1,26V
Toplam RAM Bit Sayısı	1966080
Tedarikçi Cihaz Paketi	900-FPBGA (31x31)
Serisi	SC
Paket / Kasa	900-BBGA
Paket	Tepsi
Çalışma Sıcaklığı	0°C ~ 85°C (TJ)
Mantıksal Eleman/Hücre Sayısı	25000
LAB/CLB sayısı	6250
G/Ç sayısı	378
Montaj Tipi	Yüzey Montajı
Temel Ürün Numarası	LFSC3GA25
RoHS Durumu	RoHS uyumlu değil
Nem Hassasiyet Seviyesi (MSL)	3 (168 Saat)
ULAŞIM Durumu	REACH Etkilenmez
ECCN	3A991D
HTSUS	8542.39.0001

LFSC3GA25E-7F900C'nin Basitleştirilmiş Blok Şeması

LFSC3GA25E-7F900C FPGA'nin programlanabilir mantığın, bellek bloklarının, saat kaynaklarının ve yüksek hızlı arayüz yapılarının düzenini gösteren ızgara tabanlı dahili düzeni.Programlanabilir fonksiyon birimleri, yapılandırılabilir dijital devrelerin uygulandığı merkezi mantık dokusunu oluşturur.Dağıtılmış sysMEM gömülü blok RAM bölümleri, mantık dizisi içinde dahili veri depolama ve ara belleğe alma sağlar.Cihazın kenarları boyunca konumlandırılan programlanabilir IO hücreleri, her programlanabilir IO kümesinin birden fazla programlanabilir IO bağlantısı içermesiyle dahili mantığı harici pinlere bağlar.Yüksek hızlı seri iletişimi desteklemek için dörtlü SERDES blokları ve fiziksel kodlama alt katman arayüzleri üst bölgelerin yakınında görünür.MACO etiketli yapılandırılmış ASIC blokları, özel işlem yapılarını desteklemek için mantık dokusuna entegre edilmiştir.SysCLOCK analog PLL'leri ve sysCLOCK DLL'leri olarak etiketlenen saat yönetimi kaynakları, programlanabilir mimari boyunca zamanlama sinyallerini oluşturmak ve dağıtmak için düzenin kenarlarına yerleştirilir.

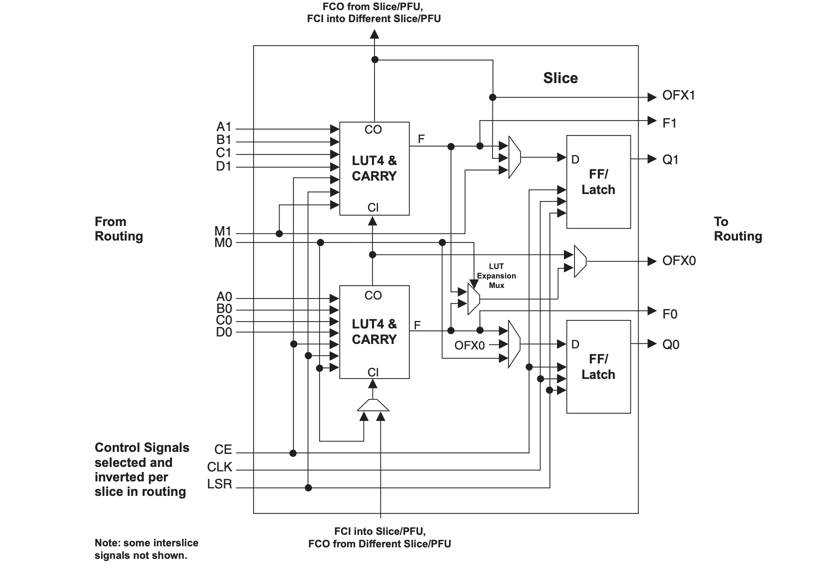

LFSC3GA25E-7F900C'nin Dilim Şeması

LFSC3GA25E-7F900C FPGA'nın programlanabilir fonksiyon ünitesinde kullanılan bir mantık diliminin iç yapısı.İki LUT4 bloğu, A, B, C ve D etiketli dört giriş sinyalini kullanarak kombinasyonel mantık işlemlerini gerçekleştirir. Entegre taşıma mantığı, bitişik dilimler arasında taşıma giriş ve taşıma çıkış sinyallerini bağlayarak aritmetik işlemleri destekler.Flip flop veya mandal elemanları, mantık aşamasından gelen çıkış verilerini saklayarak Q0 ve Q1 etiketli kayıtlı çıkışlar üretir.Saat, saat etkinleştirme ve ayarlama veya sıfırlama sinyalleri gibi kontrol girişleri, depolama elemanlarının sıralı çalışmasını düzenler.Sol ve sağ kenarlardaki yönlendirme bağlantıları, dilimi çevredeki programlanabilir ara bağlantı ağına bağlayarak sinyallerin yönlendirme kaynaklarından girmesine ve işlenmiş çıktıları yönlendirme yapısına geri döndürmesine olanak tanır.

LFSC3GA25E-7F900C uygulamaları

Endüstriyel Kontrol Sistemleri

Programlanabilir mantık kaynakları, cihazın otomatik ekipmanlardaki zamanlama dizilerini, sinyal yönlendirmeyi ve dijital kontrol görevlerini yönetmesine olanak tanır.Kontrol sistemi içinde istikrarlı dijital işlemeyi korurken birden fazla sensörü ve aktüatörü koordine edebilir.

Veri İletişim Altyapısı

İletişim ekipmanı genellikle veri işleme ve arayüz kontrolü için esnek dijital işleme gerektirir.Cihaz, gelen veri akışlarını işleyebilir, yönlendirme mantığını düzenleyebilir ve ağ donanımı içindeki iletişim bağlantılarını destekleyebilir.

Gömülü Bilgi İşlem Platformları

Gömülü sistemler, işlemciler, bellek ve arayüz aygıtları arasındaki veri akışını yönetmek için programlanabilir mantık kullanır.Cihaz, sistem davranışını belirli uygulama gereksinimlerine uyarlayan özel dijital yollar uygulayabilir.

Yüksek Hızlı Veri Toplama Sistemleri

Ölçüm sistemleri sıklıkla birden fazla kaynaktan aynı anda sinyal toplar.Programlanabilir mantık yapısı, gelen dijital sinyalleri düzenleyebilir, zamanlamayı hizalayabilir ve verileri daha sonraki işlemlere veya aktarıma hazırlayabilir.

Sinyal İşleme Donanımı

Cihaz, sinyal işleme fonksiyonlarını destekleyen yapılandırılabilir aritmetik ve mantıksal işlemleri uygulayabilir.Dijital filtreler, kontrol döngüleri ve veri dönüştürme görevleri doğrudan programlanabilir mantık yapısı içerisinde uygulanabilir.

LFSC3GA25E-7F900C Avantajları ve Dezavantajları

Avantajları

• Büyük programlanabilir mantık kapasitesi, karmaşık dijital işlevleri destekler

• Çok sayıda giriş ve çıkış bağlantısı esnek sistem entegrasyonuna olanak tanır

• Gömülü bellek blokları dahili veri depolama ve ara belleğe alma sağlar

• Yeniden yapılandırılabilir mantık yapısı, donanım işlevlerinin tasarım değişiklikleri yoluyla güncellenmesine olanak tanır

• Birden fazla IO bankası tek bir cihazda farklı sinyal standartlarına izin verir

Dezavantajları

• Tasarım süreci, özel geliştirme araçları ve konfigürasyon iş akışları gerektirir

• Cihaz karmaşıklığı, geliştirme sırasında sistem tasarım süresini artırabilir

• Büyük paket boyutu dikkatli bir baskılı devre kartı yerleşimi gerektirir

• Birçok mantık kaynağı aktif olduğunda güç yönetimi dikkate alınmalıdır

LFSC3GA25E-7F900C Alternatifleri

Parça Numarası	Üretici	Temel Özellikler	Kullanım Örneği/Notlar
LFSC3GA25E-7FFN1020C	Kafes Yarıiletken Şirketi	SC ailesinden yaklaşık 25.000 mantık öğesi, yerleşik bellek kaynağı ve çok sayıda programlanabilir I/O pini sunan FPGA cihazı.Yoğun devre düzenlerini ve karmaşık dijital tasarımları destekleyen ince aralıklı bir BGA paketi kullanır.	Programlanabilir donanım ve yüksek I/O bağlantısının gerekli olduğu gömülü kontrol sistemlerinde, iletişim arayüzlerinde ve endüstriyel elektroniklerde kullanılır.
LFSC3GA25E-7FFA1020C	Kafes Yarıiletken Şirketi	LFSC3GA25E serisindeki benzer mantık kaynaklarına sahip programlanabilir FPGA.Tasarımcıların özel dijital devreler uygulamasına olanak tanıyan yapılandırılabilir mantık blokları, yerleşik bellek ve esnek dijital yönlendirme sağlar.	Gömülü elektronik ve iletişim sistemlerinde dijital sinyal işleme, arayüz köprüleme ve programlanabilir donanım kontrolü için uygundur.
LFSC3GA25E-6FN900C	Kafes Yarıiletken Şirketi	Programlanabilir dijital donanım için tasarlanmış yaklaşık 25K mantık elemanına ve entegre bellek bloklarına sahip FPGA cihazı.Paket, karmaşık sistem entegrasyonunu destekleyen birçok I/O bağlantısı sağlar.	Genellikle endüstriyel kontrol sistemlerinde, gömülü bilgi işlem platformlarında ve esnek donanım konfigürasyonu gerektiren ağ ekipmanlarında kullanılır.

Kafes Yarıiletken Hakkında

Lattice Semiconductor, 1983 yılında kurulmuş ve merkezi ABD'nin Hillsboro Oregon şehrinde bulunan bir yarı iletken şirketidir.Şirket, bilgi işlem, iletişim, endüstriyel sistemler ve tüketici elektroniğinde kullanılan programlanabilir mantık cihazları ve ilgili teknolojileri geliştirmektedir.Ürün grupları arasında sahada programlanabilir kapı dizileri, programlanabilir mantık cihazları ve esnek dijital sistem tasarımını desteklemek üzere tasarlanmış arayüz çözümleri yer almaktadır.Kafes aygıtları, programlanabilir donanım işlevlerinin kompakt elektronik platformlarda veri işlemeyi, kontrol mantığını ve sinyal yönlendirmeyi yönetmeye yardımcı olduğu gömülü sistemlerde yaygın olarak kullanılır.

Sonuç

LFSC3GA25E-7F900C FPGA, programlanabilir mantığı, yerleşik belleği ve esnek giriş çıkış bağlantılarını tek bir cihazda birleştirir.Mimarisini anlayarak dijital mantık fonksiyonlarının nasıl organize edildiğini ve sinyallerin programlanabilir yapıda nasıl dolaştığını görebilirsiniz.Yapılandırılabilir mantık öğeleri, yönlendirme ağları ve saat yönetimi blokları gibi özellikler, cihazın birçok sistem tasarımını desteklemesine olanak tanır.Yapısı onu veri işleme, kontrol mantığı ve iletişim donanımı için uygun hale getirir.Diyagramları ve teknik özellikleri incelediğinizde, programlanabilir donanımın uyarlanabilir elektronik sistemleri nasıl desteklediğine dair daha net bir resim elde edersiniz.
