Elektronik bileşen şematik sembolleri için tam kılavuz

Bu kılavuz, şematik sembollerin ne olduğunu ve devre diyagramlarında elektronik bileşenleri göstermek için nasıl kullanıldıklarını açıklar.Güç kaynakları, dirençler, kapasitörler, transistörler, motorlar, hoparlörler ve daha fazlası için farklı sembol türlerini öğreneceksiniz.Ayrıca, bu sembolleri dünya çapında aynı hale getiren standart kuralları (IEC, ANSI ve IPC gibi) kapsar.Elektronikleri düzeltiyor, inşa edin veya öğrenmek, bu sembolleri bilmek, devreleri daha kolay anlamanıza yardımcı olur.

Katalog

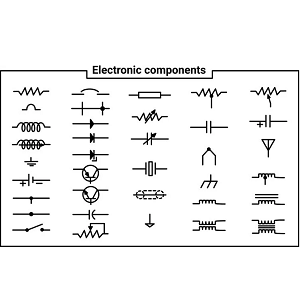

Elektronik bileşen şematik sembolü nedir?

Şematik semboller, elektronik devre diyagramlarında kullanılan basitleştirilmiş görsel temsillerdir.Bileşenlerin fiziksel görünümünü göstermek yerine, bileşenlerin bir sistem içinde nasıl çalıştığını ve bağlandığını gösterirler.Bu sadeleştirme, elektriğin nasıl aktığı ve bileşenlerin nasıl göründüğüne veya inşa edildiklerine odaklandığına odaklanmaya yardımcı olur.Bu sembollerin temel amacı, karmaşık devreyi anlaşılması ve birlikte çalışması daha kolay diyagramlara dönüştürmektir.İyi çizilmiş bir şematik, geçmişlerinden veya konumlarından bağımsız olarak herkes tarafından yorumlanabilir.Bu evrensel dil, işbirliğini ve sorun gidermeyi daha verimli hale getirir.

Sembolik simgeler kullanmak bunun yerine görüntüler diyagramlarda görsel dağınıklığı azaltır.Parçalar arasındaki mantıksal ilişkileri vurgular ve devrenin tasarımının daha hızlı anlaşılmasını destekler.Örneğin, tek bir sembol tüm röle veya entegre devreyi temsil edebilir.Bu, tek tek bileşenlerin karmaşık detaylarında kaybolmak yerine sistemin genel davranışına odaklanmayı sağlar.Bu soyutlamalar, problemleri teşhis ederken, yükseltmeleri planlarken veya sistem davranışını başkalarına açıklarken rol oynar.Gömülü kontrolörler veya radyo frekansı modülleri gibi yoğun veya karmaşık sistemlerde değerlidirler.

Şematik sembollerin standardizasyonu

IEC 60617

Uluslararası Elektroteknik Komisyonu (IEC) tarafından geliştirilen ve sürdürülen IEC 60617, elektrik ve elektronik diyagramlarda kullanılan grafik semboller için en kapsamlı uluslararası standartlardan biridir.Dirençlerden ve kapasitörlerden daha karmaşık elektromekanik bileşenlere kadar her şeyi kapsayan binlerce standartlaştırılmış sembol içerir.IEC 60617'nin amacı, küresel olarak teknik çizimlerde uygulanabilen tek tip bir görsel dili tanıtmaktır.Eğitim ve tasarımdan imalat ve bakıma kadar değişen alanlarda yaygın olarak benimsenmiştir.Tam sembol kütüphanesine erişim, çevrimiçi bir veritabanı aracılığıyla sağlanır.Bu veritabanı, yeni teknolojileri ve gelişen endüstri uygulamalarını yansıtacak şekilde düzenli olarak güncellenir.

IEEE/ANSI 315 (1975)

Elektrik ve Elektronik Mühendisleri Enstitüsü (IEEE) tarafından Amerikan Ulusal Standartlar Enstitüsü (ANSI) ile işbirliği içinde yayınlanan IEEE/ANSI 315, yıllarca Kuzey Amerika'da Standarttı.İlk olarak 1975'te piyasaya sürülen, elektrik ve elektronik diyagramlar için açık, tutarlı bir sembol seti sağladı ve 20. yüzyılın sonlarında mühendislik eğitim ve teknik belgeleri şekillendirmede rol oynadı.2019'da resmi olarak geri çekilmesine rağmen, eski sistemler ve tarihsel belgeler için bir referans olmaya devam ediyor.Birçoğu, vintage veya uzun ömürlü sistemleri doğru bir şekilde yorumlamak ve sürdürmek için bu standarda güvenir.Etkisi birçok mühendislik aracı ve ders kitabında hala belirgindir.

IPC-2612-1

IPC (Birlik Bağlantısı Elektronik Endüstrileri) tarafından yayınlanan IPC-2612-1, özellikle elektronik tasarım otomasyonu (EDA) ortamlarında grafik sembollerin oluşturulmasını ve uygulanmasını ele alan modern bir standarttır.El çizimi veya 2D CAD akılda tutulmasıyla geliştirilen eski standartların aksine, IPC-2612-1, günümüz ECAD (elektronik bilgisayar destekli tasarım) platformlarında kullanılan dijital iş akışları için uyarlanmıştır.Sembollerin nasıl oluşturulması, biçimlendirilmesi ve bileşen kütüphanelerine nasıl entegre edilmesi gerektiği konusunda ayrıntılı rehberlik sağlar; bu, baskılı devre kartı (PCB) düzeni ve simülasyonu için özel veya standart parçalar oluşturan tasarım ekipleri için değerlidir.IPC-2612-1, sembollerin çeşitli yazılım platformlarında temsilini uyumlu hale getirerek, hataları azaltmaya, ekip işbirliğini iyileştirmeye ve daha verimli üretim süreçlerini desteklemeye yardımcı olur.

Güç kaynağı sembolleri

Bu şematik semboller, bir devreye elektrik enerjisi sağlayan farklı güç kaynaklarını temsil eder.Devre diyagramlarının yorumlanması ve tasarlanması için bu sembolleri anlamak gerekir.

AC güç kaynağı

AC güç sembolü tipik olarak içinde sinüs dalgası olan bir daire veya sadece “AC” etiketli bir çift terminal olarak görünür.Bu, bölgeye bağlı olarak akış yönünün periyodik olarak saniyede 50 veya 60 kez periyodik olarak tersine döndüğü bir alternatif akım kaynağını temsil eder.AC Power, kamu hizmetleri şirketleri tarafından sağlanan standart elektrik şeklidir ve evlerde, işletmelerde ve endüstriyel tesislerde yaygın olarak kullanılmaktadır.Transformatörler kullanılarak kolayca farklı voltajlara dönüştürülebilmesi nedeniyle uzun mesafelerde güç iletilmesi için idealdir.

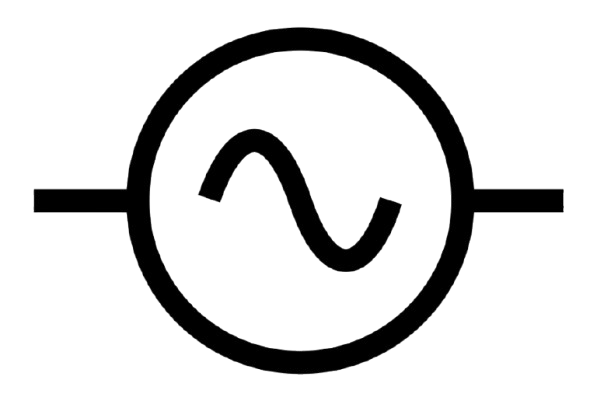

Şekil 2. AC güç kaynağı sembolü

DC güç kaynağı

Bir DC güç kaynağının sembolü genellikle bir daha uzun (pozitif) ve bir daha kısa (negatif) olmak üzere iki paralel çizgiye sahiptir.Bazı varyasyonlarda, voltajın ayarlanabilir olduğunu belirtmek için bir ok dahil edilir.Bu tür kaynak, sabit, tek yönlü bir elektrik yükü akışı sağlar.DC gücü elektronikte, özellikle tutarlı bir voltaj seviyesi gerektiren devrelerde önemlidir.Genellikle laboratuvarlarda ve prototiplemede kullanılan güç adaptörleri, güneş panelleri ve düzenlenmiş güç kaynakları tarafından sağlanır.

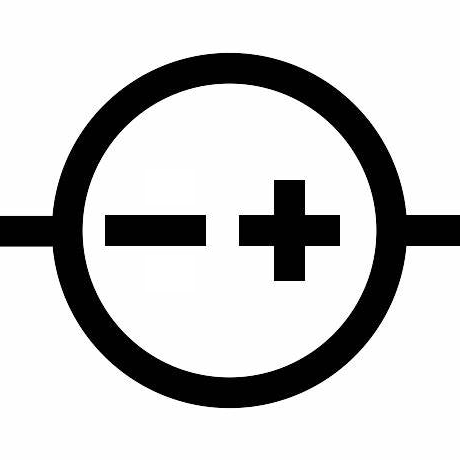

Şekil 2. DC güç kaynağı sembolü

Pil

Pil sembolü, bir veya daha fazla elektrokimyasal hücrenin pozitif ve negatif terminallerini temsil eden alternatif uzun ve kısa çizgilerden oluşur.Bu sembol, enerjiyi kimyasal olarak depolayan bağımsız bir DC güç kaynağını gösterir.Piller, akıllı telefonlar ve dizüstü bilgisayarlar gibi taşınabilir elektronikler ile alarmlar ve acil durum aydınlatması gibi sistemlerde yedekleme gücü için iyidir.Kullanılan hücre sembollerinin sayısı genellikle pilin voltaj seviyesine karşılık gelir ve daha fazla hücre daha yüksek voltaj çıkışını temsil eder.

Şekil 3. Pil/hücre sembolü

Pasif bileşen sembolleri

Pasif bileşenler elektrik ve elektronik devrelerde önemli yapı taşlarıdır.Aktif bileşenlerin (transistörler veya diyotlar gibi) aksine, pasif bileşenler güç üretmez veya sinyalleri yükseltir.Bunun yerine, elektrik enerjisine yanıt verirler ve genellikle enerjiyi depolayarak veya dağıtarak sinyallerin nasıl davrandığını etkilerler.İşte ana pasif bileşen türleri ve standart devre sembolleri:

Direnç

Dirençler, bir devre içindeki elektrik akımının akışını sınırlayan veya kontrol eden bileşenlerdir.En yaygın tip, tipik olarak sabit bir direnç değerine sahip bir zikzak veya dikdörtgen çizgi ile temsil edilen sabit dirençtir.Potansiyometreler ve reostatlar gibi değişken dirençler, direnç sembolü boyunca bir okla tasvir edilir, bu da dirençlerinin manuel olarak ayarlanabileceğini gösterir.Sıcaklığa duyarlı ve sembolden çapraz bir çizgi veya ok ile işaretlenmiş termistörler de dahil olmak üzere özel dirençler de mevcuttur;Sıcaklık varyasyonlarına yanıt olarak dirençleri değişir.Benzer şekilde, ışığa bağımlı dirençler (LDR'ler) olarak da bilinen fotorezistler, dirençlerini ışık yoğunluğuna göre değiştirir ve genellikle gelen ışığı belirtmek için dirençe doğru işaret eden oklarla sembolize edilir.Bu direnç türlerinin her biri, değişen çevresel veya operasyonel koşullar altında akımı düzenlemede benzersiz bir rol oynar.

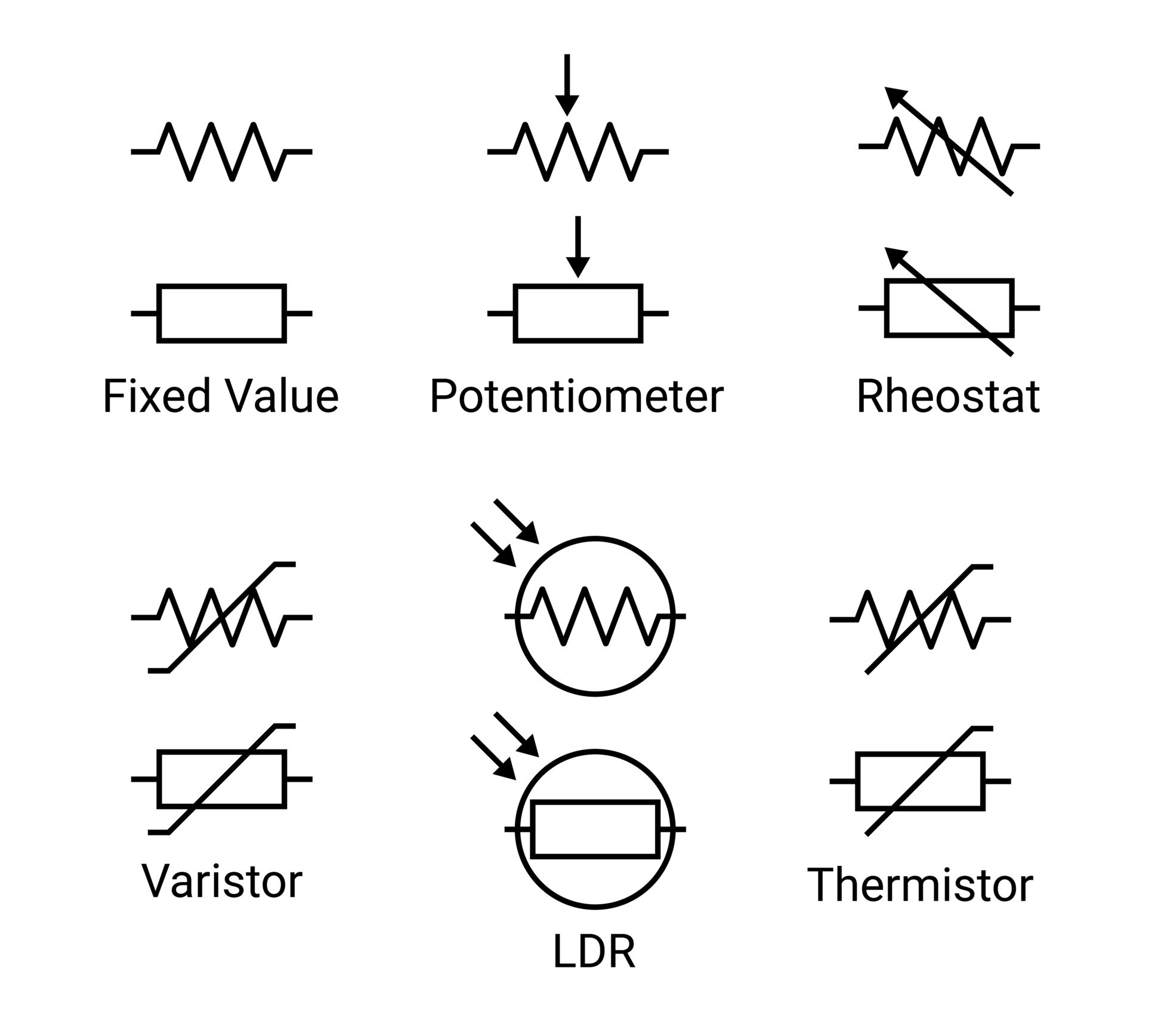

Şekil 4. Direnç sembolü

Kapasitörler

Kapasitörler, elektrik enerjisini bir elektrik alanı şeklinde depolayan ve serbest bırakan, zamanlama, filtreleme ve enerji depolama uygulamalarında rol oynayan bileşenlerdir.Genellikle AC devrelerinde veya polaritenin endişe duymadığı polarize olmayan kapasitörler, devre diyagramlarında, plakaları sembolize eden eşit uzunlukta iki paralel çizgi ile temsil edilir.Aksine, elektrolitik veya tantal tipleri gibi polarize kapasitörler belirli bir polariteye sahiptir ve öncelikle DC devrelerinde kullanılır;Sembolleri bir düz çizgi ve bir kavisli çizgi içerir veya pozitif terminali belirtmek için bir artı işareti içerir.Ek olarak, kapasitansın ayarlanmasına izin veren değişken kapasitörler, ayarlanabilir doğalarını yansıtan kapasitör sembolü üzerinden veya kapasitör sembolü içinden çizilmiş bir okla tasvir edilir.

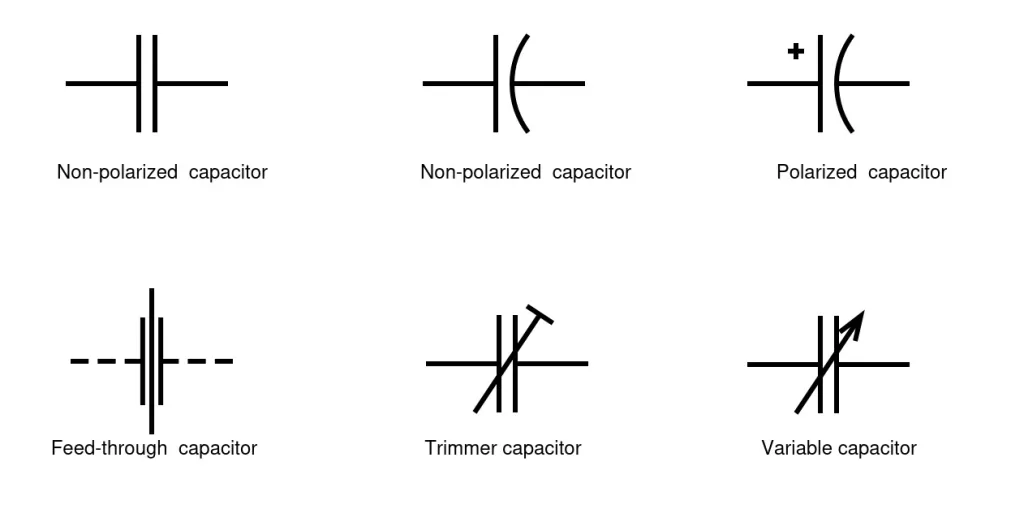

Şekil 5. kapasitör sembolü

İndüktörler

İndüktörler, elektrik akımı aralarından aktığında enerjiyi manyetik bir alanda depolayan pasif bileşenlerdir.Birincil işlevleri, akımdaki değişikliklere direnmektir, bu da onları filtreleme, ayar ve zamanlama uygulamalarında özellikle yararlı hale getirir.Devre diyagramlarında, standart indüktörler bir dizi döngü veya sarmal bir tel sembolü ile temsil edilir.İndüktör, genellikle endüktansı arttırmak için kullanılan manyetik bir çekirdek içerdiğinde, bu, bobinin yakınında veya içinde bir demir çekirdek indüktörünü gösteren çizgiler veya dikdörtgenlerle gösterilir.Endüktansın ayarlanmasına izin veren değişken indüktörler, değişken dirençler ve kapasitörler gibi diğer ayarlanabilir bileşenler için kullanılan benzer bir kuralın ardından bobinden geçen bir okla tasvir edilir.

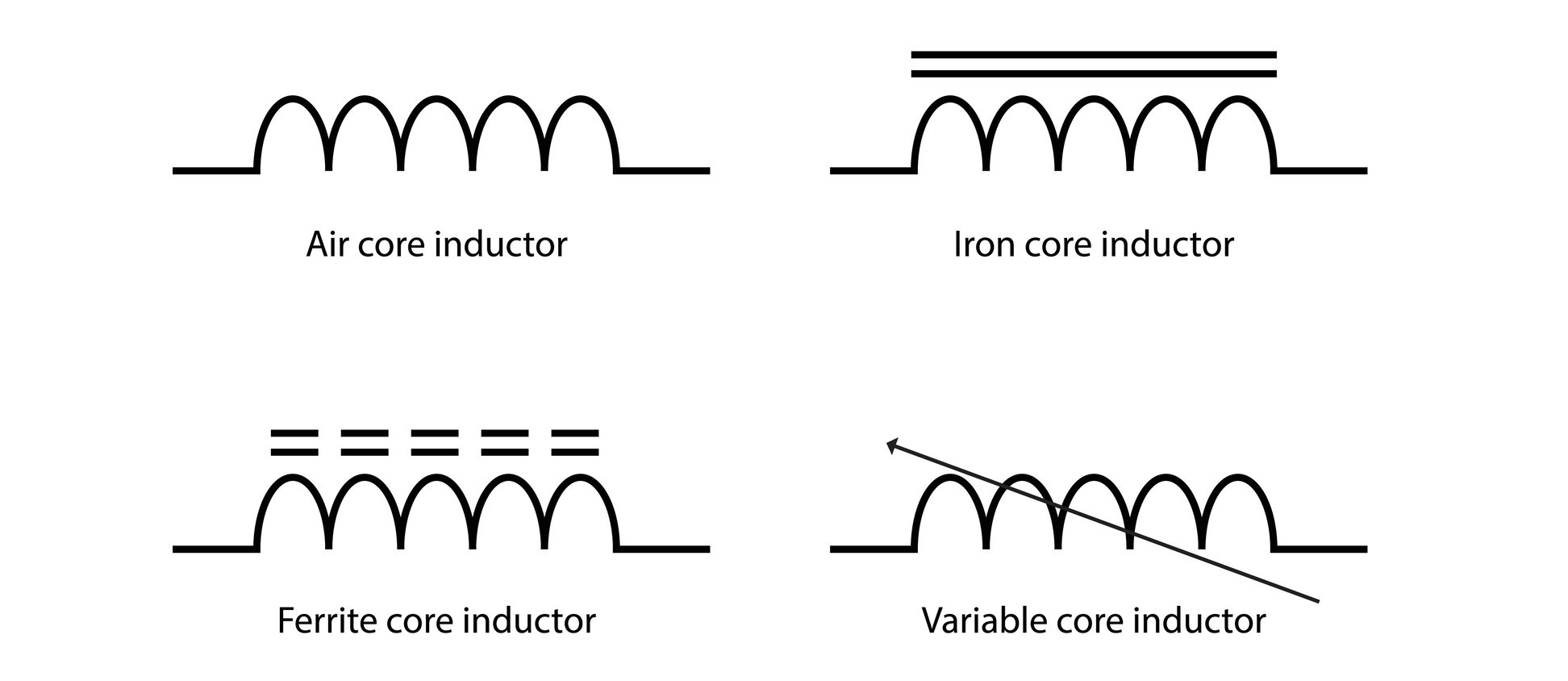

Şekil 6. İndüktör sembolü

Transformatörler

Transformatörler, elektromanyetik indüksiyon prensibi ile elektrik enerjisini iki veya daha fazla devre arasında aktaran pasif bileşenlerdir.Güç dağılımında ve sinyal izolasyonunda voltaj seviyelerini yukarı veya aşağı adım atmak için yaygın olarak kullanılırlar.Şematik diyagramlarda, transformatörler tipik olarak yan yana yerleştirilmiş iki endüktif bobin ile temsil edilir, genellikle bir manyetik çekirdeği belirtmek için aralarında paralel çizgilerle birlikte.Bobinlerin yakınındaki noktalar veya işaretler sarma polaritesi veya faz ilişkileri göstermek için kullanılabilir.Tasvir edilen bobin dönüşü stili ve sayısı, transformatörün voltajı yukarı veya aşağı doğru atma için yapılandırılıp yapılandırılmadığını gösterebilir.Bazı transformatörler ayrıca bir merkez musluk, birincil veya ikincil sargı üzerinde, güç kaynağı devrelerinde ve çift voltaj çıkışlarının veya faz bölünmesinin gerekli olduğu ses uygulamalarında yararlı olan ek bir bağlantı içerir.

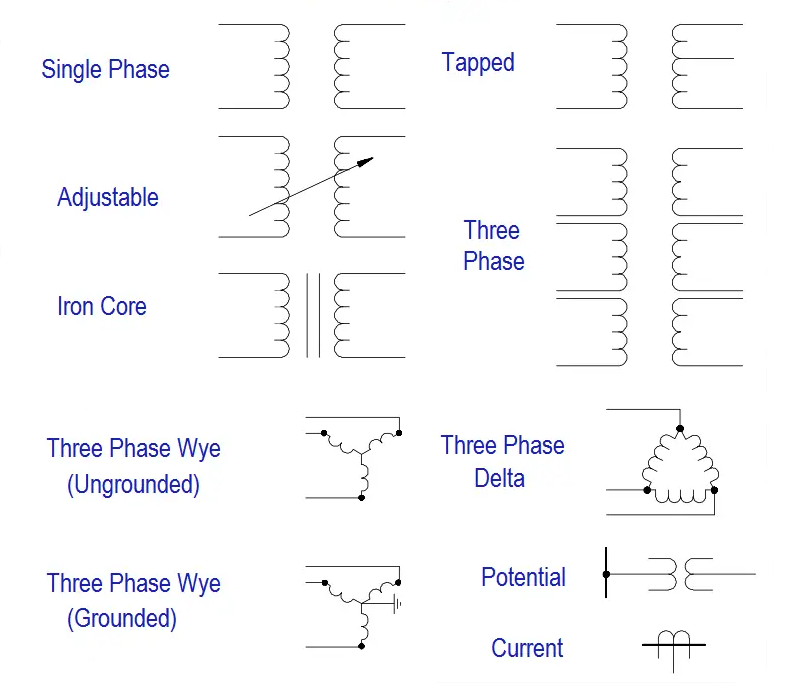

Şekil 7. Transformers sembolü

Yarıiletken Cihaz Sembolleri

Şekil 8. Yarıiletken cihaz sembolleri

Yarıiletken cihaz sembolleri, elektronik cihazlarda elektriği kontrol eden önemli parçaları göstermek için devre diyagramlarında kullanılır.Bu parçalara “aktif bileşenler” denir, çünkü elektrik sinyallerini değiştirebilir, yönlendirebilir veya artırabilirler.Bilgisayarlardan ve telefonlardan ışıklara ve hoparlörlere kadar hemen hemen her şeyde kullanılırlar.Yaygın bir tip diyottur.A diyot Elektrik akışını tek yönlü bir sokak gibi sadece bir yönde akar.Bu, AC'yi (alternatif akım) birçok cihazın ihtiyaç duyduğu DC'ye (doğrudan akım) değiştirmek için kullanışlıdır.Farklı diyot türleri vardır.Zener diyotları, voltaj yeterince yüksek olduğunda elektriğin geri akmasına izin verebilir, bu da voltajı kontrol etmeye yardımcı olur.LED'ler (ışık yayan diyotlar) elektrik geçtiğinde yanar.Fotodiyodlar ışığı algıladıklarında elektrik yaratır, bu da sensörlerde yararlı olur.Bir köprü doğrultucu dört diyottan yapılır ve AC'yi DC'ye dönüştürmek için genellikle güç kaynaklarında kullanılır.

Başka bir önemli kısım transistördür. Transistörler Elektriği açıp kapatan bir anahtar gibi davranabilir veya sinyalleri daha güçlü hale getirebilir.NPN ve PNP (bipolar transistör tipleri) ve voltajla kontrol edilen JFET'ler gibi farklı transistör türleri vardır.Transistörler hemen hemen her elektronik cihazda kullanılır ve özellikle bilgisayarlarda önemlidir.Entegre devreler (IC'ler), içinde birçok küçük elektronik parça içeren küçük parçalardır.Bir diyagramda, dikdörtgenlere benziyorlar.Bu yongalar, içeride ne olduğuna bağlı olarak birçok iş yapabilir.Bazı IC'ler, bilgisayarlarda temel matematik ve karar verme sürecini yapan mantık kapılarıdır.Operasyonel amplifikatörler (op-amps) gibi diğerleri, cihazlarda sinyal gücünü veya kontrol sesini ve ışığı kontrol etmek için kullanılır.

Elektromekanik cihaz sembolleri

Elektromekanik bileşenler, elektrik enerjisini fiziksel harekete, sese veya diğer mekanik efektlere dönüştüren cihazlardır.Devre diyagramlarında, bu bileşenler sadece cihazın türünü tasvir etmekle kalmayıp, aynı zamanda bir devre içinde nasıl etkinleştirildiğini veya bağlandığını da gösteren standart sembollerle temsil edilir.A röle bir veya daha fazla kontak setini mekanik olarak çalıştırmak için bir elektromıknatıs kullanan elektrikle çalışan bir anahtardır.Akım bobinden aktığında, anahtarı kapalı veya açan manyetik bir alan oluşturur.Röle sembolleri tipik olarak bobini ve karşılık gelen anahtar kontaklarını gösterir ve rölenin devre içinde nasıl çalıştığını gösterir.

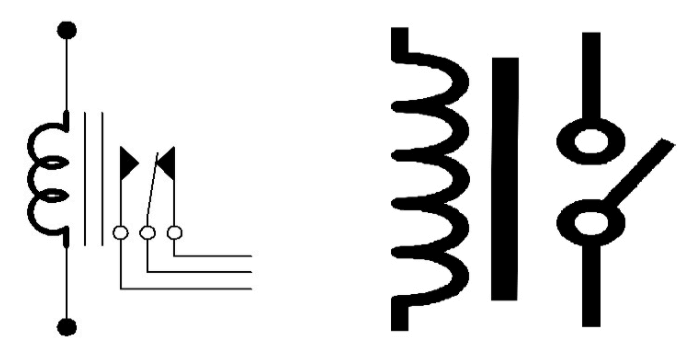

Şekil 9. Elektrik devresindeki rölenin sembolü

Motorlar Elektrik enerjisini döner harekete dönüştürerek çok çeşitli mekanik sistemlere güç sağlayın.Motorlar için devre sembolleri genellikle "M" harfini içerir ve motorun AC veya DC olup olmadığını gösteren güç ve kontrol bağlantıları gösterebilir.Vızıltı Elektrik akımı uygulandığında sesli sinyaller üretin.Bu bileşenler elektronik sistemlerde uyarılar, alarmlar veya bildirimler için kullanılır.Şematik sembolleri, ses üreten işlevi temsil eden dalga çizgileri veya stilize bir hoparlör içerebilir.A sigorta akım belirli bir eşiği aştığında bağlantıyı eriterek ve bağlantıyı kırarak elektrik devrelerini aşırı akımdan koruyan bir güvenlik cihazıdır.Sigorta sembolleri tipik olarak küçük bir dikdörtgen veya kırılabilir öğeyi temsil eden merkezi bir çubuklu bir çizgiden oluşur.Bu semboller sadece cihazların kendilerini tanımlamakla kalmaz, aynı zamanda devre içinde nasıl ve ne zaman etkinleştirildikleri hakkında ipuçları sağlar.Örneğin, bir röle sembolü bir anahtara bağlı bir kontrol hattı gösterebilirken, bir motor sembolü bir kapasitör veya sürücü devresi ile eşleştirilebilir.Bu sembolleri anlamak, fonksiyonel ve güvenli elektronik şemaların yorumlanması ve tasarlanması için önemlidir.

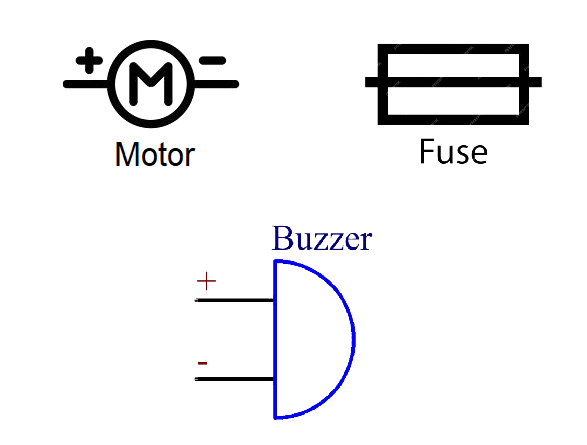

Şekil 10. Motor, sigorta ve buzzer sembolü

Ölçüm ve teşhis sembolleri

Bu semboller, elektrik ve elektronik devrelerin davranışını gözlemlemek, ölçmek ve teşhis etmek için yaygın olarak kullanılan araçları temsil eder:

Voltmetreler ve ammetreler Elektrik potansiyelini (voltaj) ve akım akışını ölçmek için kullanılır.Bir voltmetre tipik olarak voltajı ölçmek için bir bileşen boyunca paralel olarak bağlanırken, bir devre boyunca akımı ölçmek için bir ampermetre seri olarak bağlanır.Bu araçlar devre performansını değerlendirmek ve hataları tanımlamak için iyidir.Galvanometreler çok küçük akımları tespit etmek ve ölçmek için tasarlanmış hassas enstrümanlardır.Genellikle analog sistemlerde kullanılan galvanometreler akım yönünü gösterebilir ve analog metre ekranlarındaki temel bileşenlerdir.Osiloskoplar Zaman içinde elektrik sinyallerinin görselleştirilmesine izin verin.Bir ekranda voltaj dalga formları göstererek osiloskoplar sinyal davranışını, frekansını, genlikini ve zamanlamayı analiz etmeye yardımcı olur.Karmaşık devrelerde sorun giderme, dalga formu analizi ve test sinyal bütünlüğünde harikadırlar.

Şekil 11. Voltmetreler ve Ammetreler Sembolü

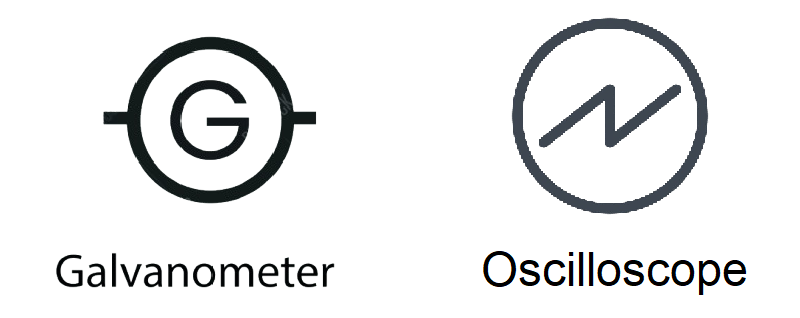

Şekil 12. Galvanometre ve osiloskop sembolü

Ses ve iletişim sembolleri

Bu semboller, ses ve iletişim sinyallerinin iletimini veya alımını işleyen cihazlarda yaygın olarak bulunur.Çeşitli elektronik sistemlerde ses işleme ve sinyal değişiminde yer alan temel bileşenlerin belirlenmesine yardımcı olurlar.Mikrofonlar, ses dalgalarını yakalayan ve bunları elektrik sinyallerine dönüştüren bileşenleri temsil eder.Mikrofonlar ses kaydı, video konferans ve canlı ses sistemleri gibi uygulamalarda iyidir.Sembol, küçük bir dikey silindir veya stilize edilmiş ses toplama cihazına benzemektedir.Hoparlörler, elektrik sinyallerini tekrar duyulabilir sese dönüştüren cihazları gösterir.Cep telefonlarından PA sistemlerine kadar her şeyde bulunan hoparlörler ses çıkışının sağlanmasında rol oynarlar.Sembolleri genellikle bir kutu veya bir kutudan yayılan stilize bir ses dalgasına benziyor.Telekom ve RF (radyo frekansı) bağlantı noktaları, telefonlar, antenler ve kablosuz modüller dahil olmak üzere iletişim cihazlarını bağlamak için kullanılan bağlantı noktalarını tanımlar.Kablolu ve kablosuz iletişim sistemlerinde veri ve ses sinyalleri için giriş ve çıkış puanları olarak hizmet ederler.Semboller değişebilir, ancak sinyal akışını belirtmek için genellikle dalga formları veya anten görüntüleri içerir.

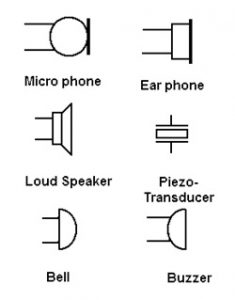

Şekil 13. Ses ve İletişim Sembolleri

Dijital mantık ve arayüz sembolleri

Dijital mantık ve arayüz sembolleri, ikili verileri işleyen devrelerin tasarımında ve yorumlanmasında önemli araçlardır.Bu semboller, özellikle gömülü sistemler, otomasyon kontrolleri ve bilgi işlem platformlarında, dijital sistemlerdeki bileşenleri ve yolları temsil etmek için görsel bir kısayol görevi görür.Ve ve ve xor gibi mantık kapıları, ikili girdilere dayalı belirli mantıksal işlemler gerçekleştirerek dijital karar vermenin temelini oluşturur.Devrelerde kontrol mantığı, sinyal işleme ve veri akışını uygulamak için kullanılırlar.Otobüsler ve dallanma kutuları, gruplandırılmış veri hatlarını temsil ederek ve bir sistemin farklı bölümleri arasındaki sinyallerin organize dağılımına izin vererek sinyal yönlendirmesinin karmaşıklığını yönetmeye yardımcı olur.Bu öğeler şematik diyagramlarda netliği korumak ve verimli veri iletişimini sağlamak için mükemmeldir.Potansiyometreler, genellikle analog devrelerle ilişkili olsa da, özellikle analog girişin dijital olarak yorumlanması gereken senaryolarda sinyal seviyelerinin manuel olarak ayarlanmasını sağlayarak dijital sistemlerde rol oynar.Birlikte, bu semboller sadece dijital devrelerin yapımına ve analizine rehberlik etmekle kalmaz, aynı zamanda çeşitli teknoloji alanlarında net iletişimi de sağlar.

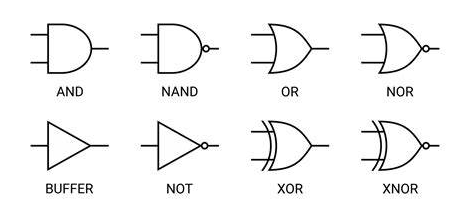

Şekil 14. Mantık kapı sembolleri

Çözüm

Şematik semboller elektronik devreleri okumayı, tasarlamayı ve düzeltmeyi kolaylaştırır.Onlar, hangi ülkeden olursa olsun, her yerdeki insanların anlayabileceği ortak bir dil gibidirler.Bu kılavuz, her sembolün bir devrede bir rolü nasıl ifade ettiğini gösterir ve bu parçanın ne yaptığını anlamanıza yardımcı olur.Bu sembolleri iyi bildiğinizde, daha iyi devreler oluşturabilir, sorunları daha hızlı çözebilir ve elektroniklerle daha güvenle çalışabilirsiniz.
